Техническое обслуживание

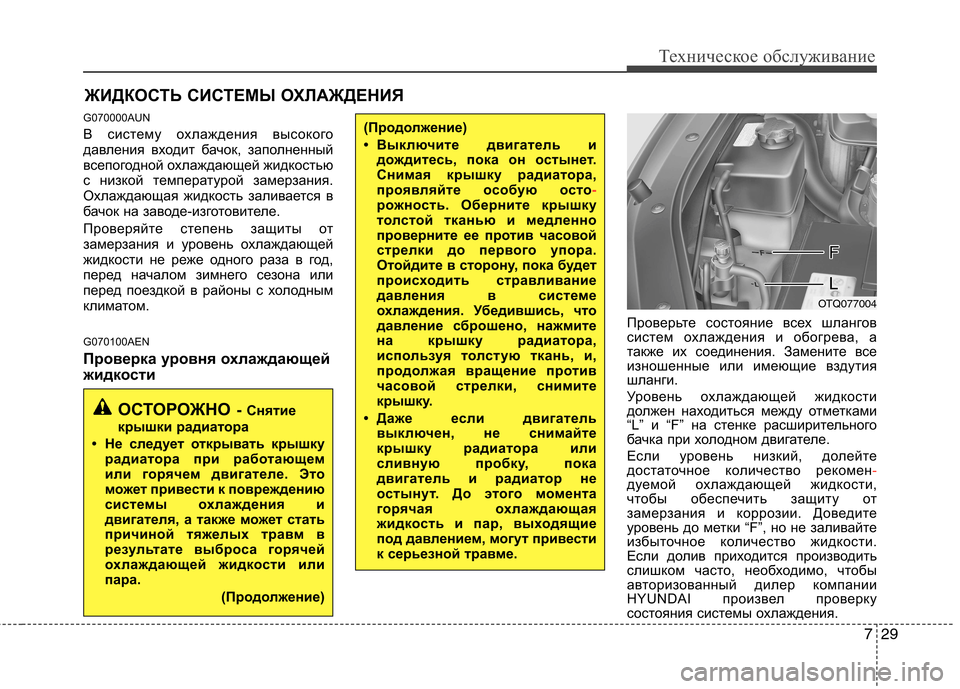

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
G070000AUN
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом.
G070100AEN
Проверка уровня охлаждающей
жидкости Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги.
Уровень охлаждающей жидкости
должен находиться между отметками
“L” и “F” на стенке расширительного
бачка при холодном двигателе.
Если уровень низкий, долейте
достаточное количество рекомен
-дуемой охлаждающей жидкости,
чтобы обеспечить защиту от
замерзания и коррозии. Доведите
уровень до метки “F”, но не заливайте
избыточное количество жидкости.
Если долив приходится производить
слишком часто, необходимо, чтобы
авторизованный дилер компании
HYUNDAI произвел проверку
состояния системы охлаждения.
ОСТОРОЖНО
- Снятие
крышки радиатора
• Не следует открывать крышку радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
(Продолжение)
(Продолжение)
• Выключите двигатель идождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую осто
-рожность. Оберните крышку
толстой тканью и медленно
проверните ее против часовой
стрелки до первого упора.
Отойдите в сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись, что
давление сброшено, нажмите
на крышку радиатора,
используя толстую ткань, и,
продолжая вращение против
часовой стрелки, снимите
крышку.
• Даже если двигатель выключен, не снимайте
крышку радиатора или
сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут привести
к серьезной травме.
OTQ077004

Техническое обслуживание
30
7

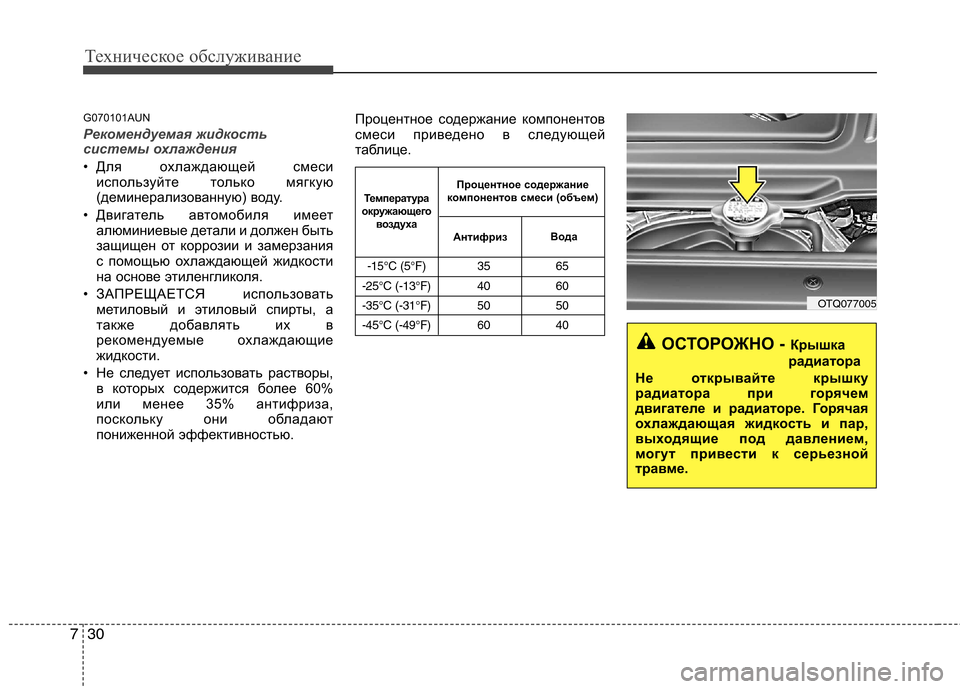

G070101AUN
Рекомендуемая жидкость
системы охлаждения
• Для охлаждающей смеси
используйте только мягкую
(деминерализованную) воду.
• Двигатель автомобиля имеет алюминиевые детали и должен быть
защищен от коррозии и замерзания
с помощью охлаждающей жидкости
на основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать метиловый и этиловый спирты, а
также добавлять их в
рекомендуемые охлаждающие
жидкости.
• Не следует использовать растворы, в которых содержится более 60%
или менее 35% антифриза,
поскольку они обладают
пониженной эффективностью. Процентное содержание компонентов
смеси приведено в следующей
таблице.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Температура
окружающего воздуха Процентное содержание
компонентов смеси (объем)
Антифриз Вода
ОСТОРОЖНО -
Крышка
радиатора
Не открывайте крышку
радиатора при горячем
двигателе и радиаторе. Горячая
охлаждающая жидкость и пар,
выходящие под давлением,
могут привести к серьезной
травме.
OTQ077005

731
Техническое обслуживание

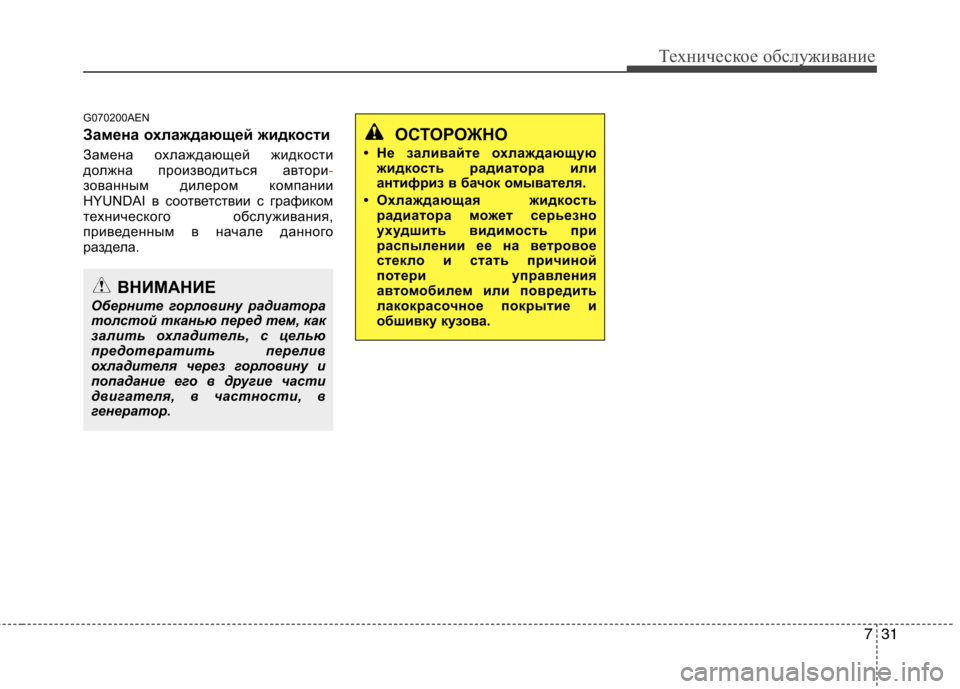

G070200AEN
Замена охлаждающей жидкости
Замена охлаждающей жидкости
должна производиться автори
-зованным дилером компании
HYUNDAI в соответствии с графиком
технического обслуживания,
приведенным в начале данного
раздела.
ВНИМАНИЕ
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.
ОСТОРОЖНО
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.

Техническое обслуживание
32
7

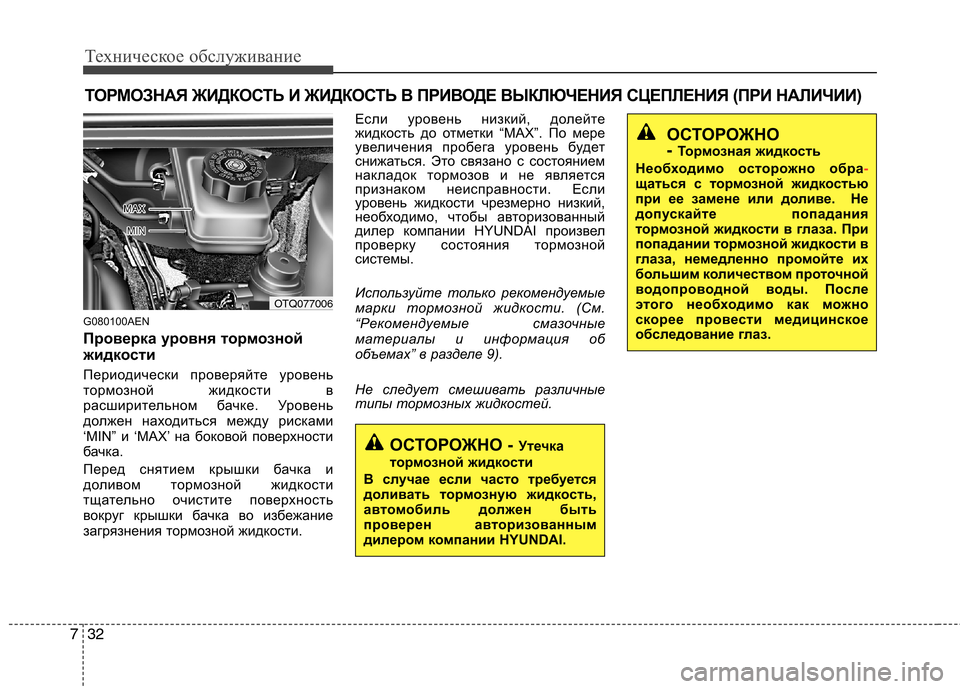

ТОРМОЗНАЯ ЖИДКОСТЬ И ЖИДКОСТЬ В ПРИВОДЕ ВЫКЛЮЧЕНИЯ СЦЕПЛЕН ИЯ (ПРИ НАЛИЧИИ)
G080100AEN
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
тормозной жидкости в
расширительном бачке. Уровень
должен находиться между рисками
‘MIN” и ‘MAX’ на боковой поверхности
бачка.
Перед снятием крышки бачка и
доливом тормозной жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения тормозной жидкости. Если уровень низкий, долейте
жидкость до отметки “MAX”. По мере
увеличения пробега уровень будет
снижаться. Это связано с состоянием
накладок тормозов и не является
признаком неисправности. Если
уровень жидкости чрезмерно низкий,
необходимо, чтобы авторизованный
дилер компании HYUNDAI произвел
проверку состояния тормозной
системы.
Используйте только рекомендуемые
марки тормозной жидкости. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 9).
Не следует смешивать различные
типы тормозных жидкостей.
ОСТОРОЖНО
-
Тормозная жидкость
Необходимо осторожно обра
-щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания
тормозной жидкости в глаза. При
попадании тормозной жидкости в
глаза, немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.
ОСТОРОЖНО - Утечка
тормозной жидкости
В случае если часто тр ебуется
доливать тормозную жидкость,
автом обиль должен быть
проверен авторизованным
дилером компании HYUNDAI.
OTQ077006

733
Техническое обслуживание

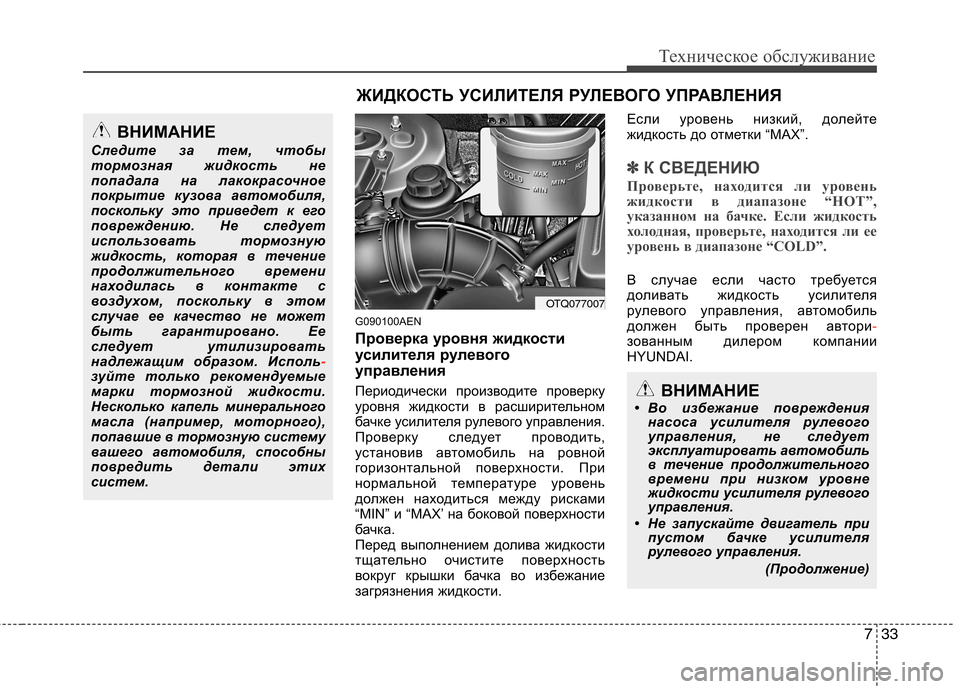

G090100AEN
Проверка уровня жидкости
усилителя рулевого
управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
Проверку следует проводить,
установив автомобиль на ровной
горизонтальной поверхности. При
нормальной температуре уровень
должен находиться между рисками
“MIN” и “MAX’ на боковой поверхности
бачка.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во избежание
загрязнения жидкости. Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽✽
К СВЕДЕНИЮ
Проверьте, находится ли уровень
жидкости в диапазоне “HOT”,
указанном на бачке. Если жидкость
холодная, проверьте, находится ли ее
уровень в диапазоне “COLD”.
В случае если часто требуется
доливать жидкость усилителя
рулевого управления, автомобиль
должен быть проверен автори
-зованным дилером компании
HYUNDAI.
ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не
попадала на лакокрасочное
покрытие кузова автомобиля,
поскольку это приведет к его
повреждению. Не следует
использовать тормозную
жидкость, которая в течение
продолжительного времени
находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее
следует утилизировать
надлежащим образом. Исполь
-зуйте только рекомендуемые
марки тормозной жидкости.
Несколько капель минерального
масла (например, моторного),
попавшие в тормозную систему
вашего автомобиля, способны
повредить детали этих
систем.
ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
ВНИМАНИЕ
• Во избежание повреждения насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при пустом бачке усилителя
рулевого управления.
(Продолжение)
OTQ077007

Техническое обслуживание
34
7
Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 9). G090200AEN
Проверка шланга усилителя
рулевого
управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.
(Продолжение)
• При доливе рабочей жидкости следите, чтобы в бачок не
попадала грязь.
• Недостаточное количество жидкости может привести к
увеличению усилия,
требуемого для поворота
рулевого колеса, и/или
появлению шума в системе
усилителя рулевого упра
-вления.
• При использовании рабочей жидкости, не соответ
-ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого управле
-ния и повреждение его эле-ментов.

735
Техническое обслуживание

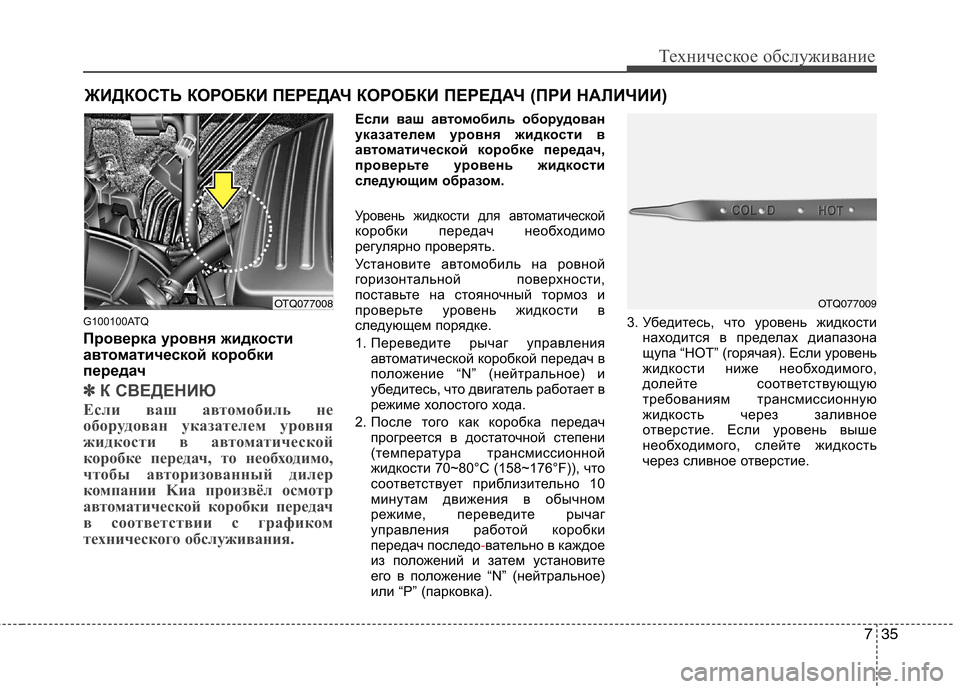

ЖИДКОСТЬ КОРОБКИ ПЕРЕДАЧ КОР ОБКИ ПЕРЕДАЧ (ПРИ НАЛИЧИИ)
G100100ATQ
Проверка уровня жидкости
автоматической коробки
передач
✽✽ К СВЕДЕНИЮ
Если ваш автомобиль не
оборудован указателем уровня
жидкости в автоматической
коробке передач, то необходимо,
чтобы авторизованный дилер
компании Kиa произвёл осмотр
автоматической коробки передач
в соответствии с графиком
технического обслуживания.
Если ваш а втомобиль оборудован
указателем уровня жидкости в
автом атической коробке передач,
проверьте уровень жидкости
следующим образом.
Уровень жидкости для автоматическойкоробки передач необходимо
регулярно проверять.
Установите автомобиль на ровной
горизонтальной поверхности,
поставьте на стояночный тормоз и
проверьте уровень жидкости в
следующем порядке.
1. Переведите рычаг управления автоматической коробкой передач в
положение “N” (нейтральное) и
убедитесь, что двигатель работает в
режиме холостого хода.
2. После того как коробка передач прогреется в достаточной степени
(температура трансмиссионной
жидкости 70~80°C (158~176°F)), что
соответствует приблизительно 10
минутам движения в обычном
режиме, переведите рычаг
управления работой коробки
передач последо
-вательно в каждое
из положений и затем установите
его в положение “N” (нейтральное)
или “P” (парковка). 3. Убедитесь, что уровень жидкости
находится в пределах диапазона
щупа “HOT” (горячая). Если уровень
жидкости ниже необходимого,
долейте соответствующую
требованиям трансмиссионную
жидкость через заливное
отверстие. Если уровень выше
необходимого, слейте жидкость
через сливное отверстие.
OTQ077008OTQ077009

Техническое обслуживание
36
7

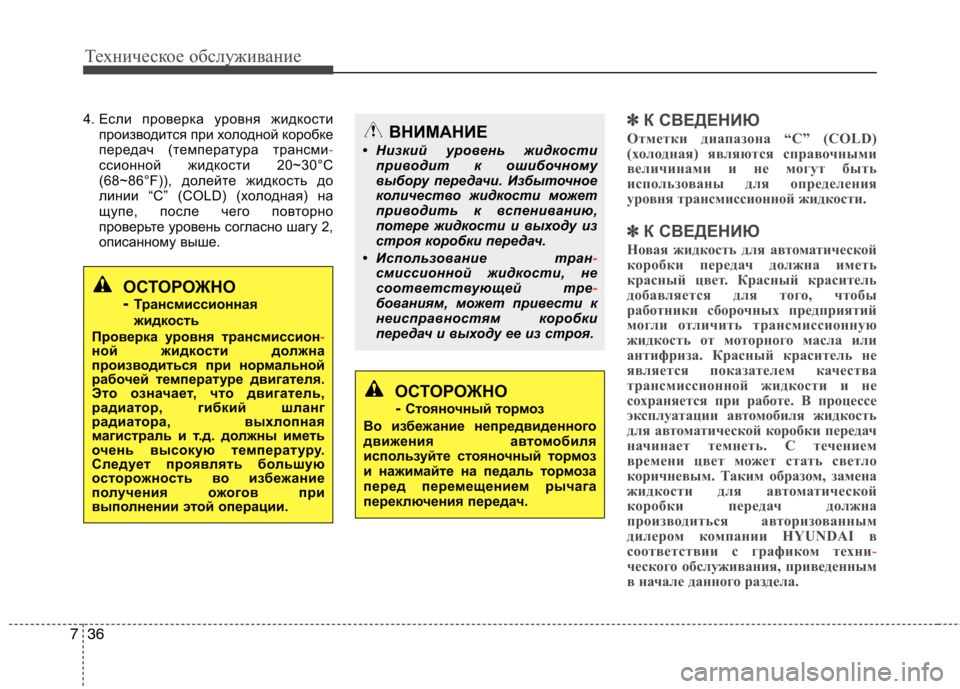

4. Если проверка уровня жидкости
производится при холодной коробке
передач (температура трансми
-ссионной жидкости 20~30°C
(68~86°F)), долейте жидкость до
линии “C” (COLD) (холодная) на
щупе, после чего повторно
проверьте уровень согласно шагу 2,
описанному выше.
✽✽ К СВЕДЕНИЮ
Отметки диапазона “C” (COLD)
(холодная) являются справочными
величинами и не могут быть
использованы для определения
уровня трансмиссионной жидкости.
✽
✽ К СВЕДЕНИЮ
Новая жидкость для автоматической
коробки передач должна иметь
красный цвет. Красный краситель
добавляется для того, чтобы
работники сборочных предприятий
могли отличить трансмиссионную
жидкость от моторного масла или
антифриза. Красный краситель не
является показателем качества
трансмиссионной жидкости и не
сохраняется при работе. В процессе
эксплуатации автомобиля жидкость
для автоматической коробки передач
начинает темнеть. С течением
времени цвет может стать светло
коричневым. Таким образом, замена
жидкости для автоматической
коробки передач должна
производиться авторизованным
дилером компании HYUNDAI в
соответствии с графиком техни
-ческого обслуживания, приведенным
в начале данного раздела.
ОСТОРОЖНО
- Трансмиссионная
жидкость
Проверка уровня трансмиссион
-ной жидкости должна
производиться при нормальной
рабочей температуре двигателя.
Это означает, что двигатель,
радиатор, гибкий шланг
радиатора, выхлопная
магистраль и т.д. должны иметь
очень высокую температуру.
Следует проявлять большую
осторожность во избежание
получения ожогов при
выполнении этой операции.
ВНИМАНИЕ
• Низкий уровень жидкости приводит к ошибочному
выбору передачи. Избыточное
количество жидкости может
приводить к вспениванию,
потере жидкости и выходу из
строя коробки передач.
• Использование тран
-смиссионной жидкости, не
соответствующей тре-бованиям, может привести к
неисправностям коробки
передач и выходу ее из строя.
ОСТОРОЖНО - Стояночный то рмоз
Во избежание непредвиденного
движения а втомобиля
используйте стояночный то рмоз
и нажимайте на педаль то рмоза
перед перемещением рычага
переключения передач.
