Характеристики автомобиля
D100100AUN

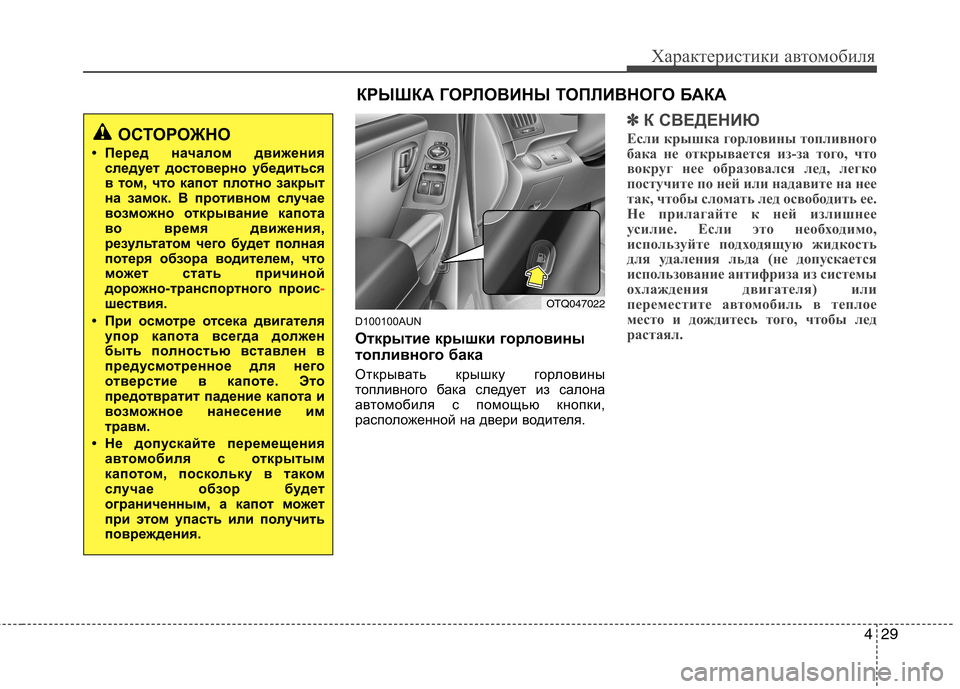

Открытие крышки горловины
топливного бака
Открывать крышку горловины
топливного бака следует из салона
автомобиля с помощью кнопки,
расположенной на двери водителя.
✽✽К СВЕДЕНИЮ
Если крышка горловины топливного
бака не открывается из-за того, что
вокруг нее образовался лед, легко
постучите по ней или надавите на нее
так, чтобы сломать лед освободить ее.
Не прилагайте к ней излишнее
усилие. Если это необходимо,
используйте подходящую жидкость
для удаления льда (не допускается
использование антифриза из системы
охлаждения двигателя) или
переместите автомобиль в теплое
место и дождитесь того, чтобы лед
растаял.ОСТОРОЖНО
• Перед началом движения следует достоверно убедиться
в том, что капот плотно закрыт
на замок. В противном случае
возможно открывание капота
во время движения,
результатом чего будет полная
потеря обзора водителем, что
может стать причиной
дорожно-транспортного проис
-шествия.
• При осмотре отсека двигателя упор капота всегда должен
быть полностью вставлен в
предусмотренное для него
отверстие в капоте. Это
предотвратит падение капота и
возможное нанесение им
травм.
• Не допускайте перемещения автом обиля с открытым
капотом, поскольку в таком
случае обзор будет
ограниченным, а капот может
при этом упасть или получить
повреждения.
КРЫШКА ГОРЛОВИНЫ ТОПЛИВНОГО БАКА
OTQ047022

Характеристики автомобиля
30
4

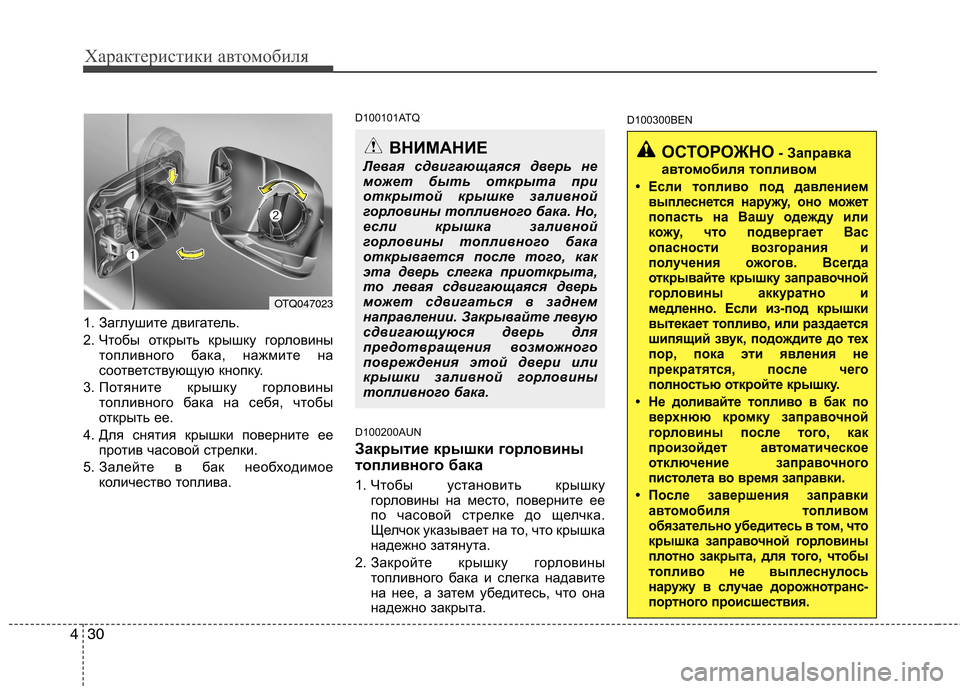

1. Заглушите двигатель.
2. Чтобы открыть крышку горловины
топливного бака, нажмите на
соответствующую кнопку.
3. Потяните крышку горловины топливного бака на себя, чтобы
открыть ее.
4. Для снятия крышки поверните ее против часовой стрелки.
5. Залейте в бак необходимое количество топлива. D100101ATQ
D100200AUN
Закрытие крышки горловины
топливного бака
1.
Чтобы установить крышку
горловины на место, поверните ее
по часовой стрелке до щелчка.
Щелчок указывает на то, что крышка
надежно затянута.
2. Закройте крышку горловины топливного бака и слегка надавите
на нее, а затем убедитесь, что она
надежно закрыта. D100300BEN
ОСТОРОЖНО
- Заправка
автом обиля топливом
• Если топливо под давлением
выплеснется наружу, оно может
попасть на Вашу одежду или
кожу, что подвергает Вас
опасности возгорания и
получения ожогов. Всегда
открывайте крышку заправочной
горловины аккуратно и
медленно. Если из-под крышки
вытекает топливо, или раздается
шипящий звук, подождите до тех
пор, пока эти явления не
прекратятся, после чего
полностью откройте крышку.
• Не доливайте топливо в бак по верхнюю кромку заправочной
горловины после того, как
произойдет ав томатическое
отключение заправочного
пистолета во время заправки.
• После завершения заправки автомобиля топливом
обязательно убедитесь в том, что
крышка заправочной горловины
плотно закрыта, для того, чтобы
топливо не выплеснулось
наружу в случае дорожнотранс-
портного происшествия.
OTQ047023
ВНИМАНИЕ
Левая сдвигающаяся дверь не
может быть открыта при
открытой крышке заливной
горловины топливного бака. Но,
если крышка заливной
горловины топливного бака
открывается после того, как
эта дверь слегка приоткрыта,
то левая сдвигающаяся дверь
может сдвигаться в заднем
направлении. Закрывайте левую
сдвигающуюся дверь для
предотвращения возможного
повреждения этой двери или
крышки заливной горловины
топливного бака.

431
Характеристики автомобиля
(продолжение)
• Перед тем, как прикоснуться кзаправочному пистолету,
необходимо снять представ-
ляющий потенциальную
опасность заряд статического
электричества. Для этого
прикоснитесь к любой
металлической детали
автомобиля, находящейся на
безопасном расстоянии от
горловины топливного бака,
заправочного пистолета или
других предметов, содержащих
топливо.
• Не садитесь в автомобиль после начала заправки его
топливом, поскольку это может
вызвать образование заряда
статического электричества за
счет прикосновения к какому-
либо предмету или куску ткани
(из полиэстера, сатина, нейлона
и т.д.), которые могут вызывать
такой эффект. Разряд стати
-ческого электричества может
привести к воспламенению
паров топлива и последующему
быстрому распространению
огня.
(продолжение)
(продолжение)При необходимости возврата в
салон автом обиля необходимо
еще раз снять потенциально
опасный заряд статического
электричества. Для этого
прикоснитесь к любой
металлической детали в
передней части а втомобиля,
находящейся на безопасном
расстоянии от горловины
топливного бака, заправочного
пистолета или других
предметов, содержащих
топливо.
• В случае использования топливной канистры перед
тем, как заливать в нее
топливо, обязательно
поставьте ее на землю. Разряд
статического электричества от
канистры может вызвать
возгорание паров топлива и
привести к пожару. После
начала заправки необходимо
поддерживать контакт с
корпусом автомобиля до ее
окончания. Используйте только
пластиковые канистры,
которые предназначены для
перевозки и хранения бензина.

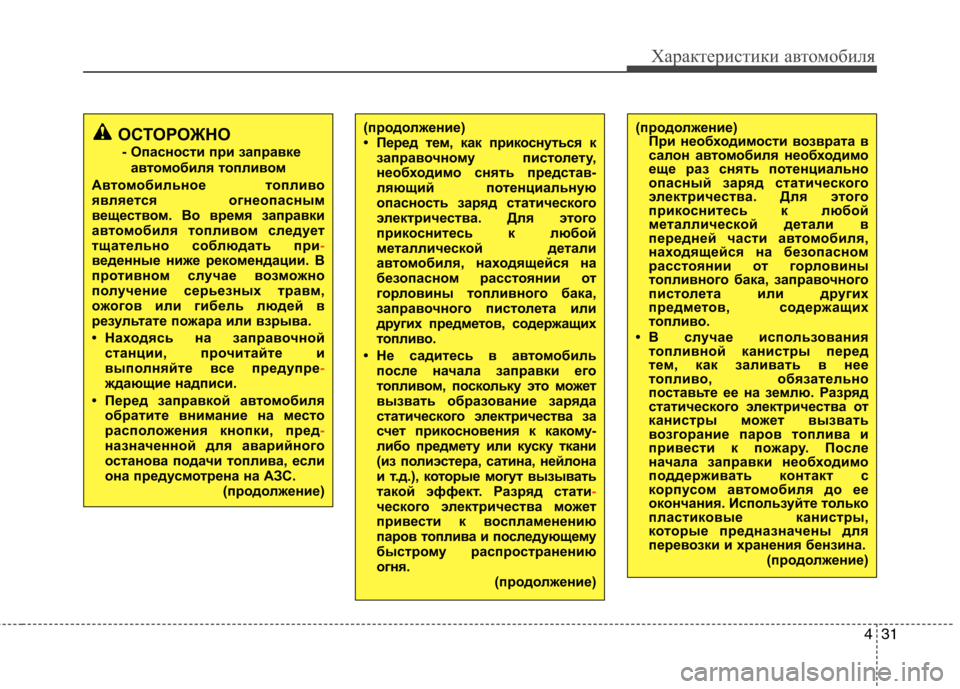

(продолжение)ОСТОРОЖНО
- Опасности при заправке автом обиля топливом
Автом обильное топливо
является огнеопасным
веществом. Во время заправки
автом обиля топливом следует
тщательно соблюдать при
-веденные ниже рекомендации. В
противном случае возможно
получение серьезных травм,
ожогов или гибель людей в
результате пожара или взрыва.
• Находясь на заправочной станции, прочитайте и
выполняйте все предупре
-ждающие надписи.
• Перед заправкой а втомобиля
обратите внимание на место
распо ложения кнопки, пред
-назначенной для аварийного
останова подачи топлива, если
она предусмотрена на АЗС.
(продолжение)

Характеристики автомобиля
32
4
(продолжение)
Автом обильное топливо очень
легко воспламеняется, и его
возгорание может привести к
пожару.
• В случае возгорания в процессе заправки отойдите
подальше от а втомобиля и
немедленно обратитесь к
персоналу АЗС, а затем в
пожарную службу. Следуйте
всем их указаниям по
обеспечению безопасности.(продолжение)
• Если пробка заправочной горловины топливного бака
требует замены, используйте
только оригинальную пробку
HYUNDAI, или ее аналог,
предназначенный для данного
автомобиля. Использование
несоответствующей пробки
может привести к серьезному
отказу топливной системы или
системы снижения токсичности
выхлопа.
• Не допускайте попадания топлива на внешнюю
поверхность автомобиля.
Любой тип топлива при
попадании на окрашенные
поверхности может вызвать
повреждение лакокрасочного
покрытия.
• После заправки автомобиля убедитесь в том, что крышка
заправочной горловины надежно
закрыта и не допустит
выплескивания топлива в случае
дорожно-транспортного
происшествия.
(продолжение)

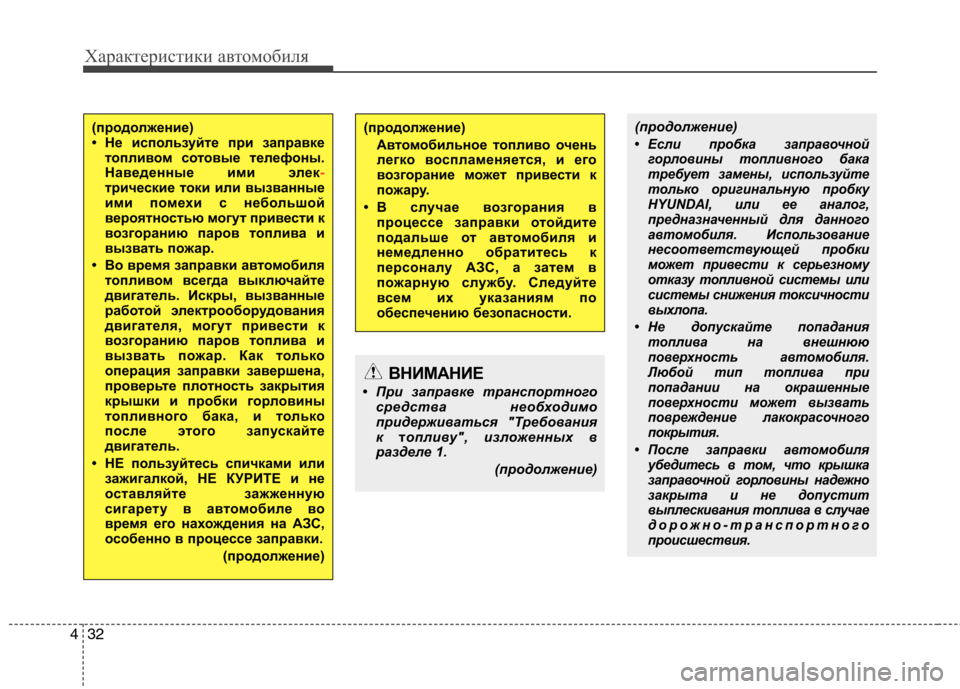

• Не используйте при заправке
топливом сотовые телефоны.
Наведенные ими элек
-трические токи или вызванные
ими помехи с небольшой
вероятностью могут привести к
возгоранию паров топлива и
вызвать пожар.
• Во время заправки а втомобиля
топливом всегда выключайте
двигатель. Искры, вызванные
работой электрооборудования
двигателя, могут привести к
возгоранию паров топлива и
вызвать пожар. Как только
операция заправки завершена,
проверьте плотность закрытия
крышки и пробки горловины
топливного бака, и только
после этого запускайте
двигатель.
• НЕ пользуйтесь спичками или зажигалкой, НЕ КУРИТЕ и не
оставляйте зажженную
сигарету в а втомобиле во
время его нахождения на АЗС,
особенно в процессе заправки.
(продолжение)
ВНИМАНИЕ
• При заправке транспортного средства необходимо
придерживаться "Требования
к топливу", изложенных в
разделе 1.
(продолжение)

433
Характеристики автомобиля

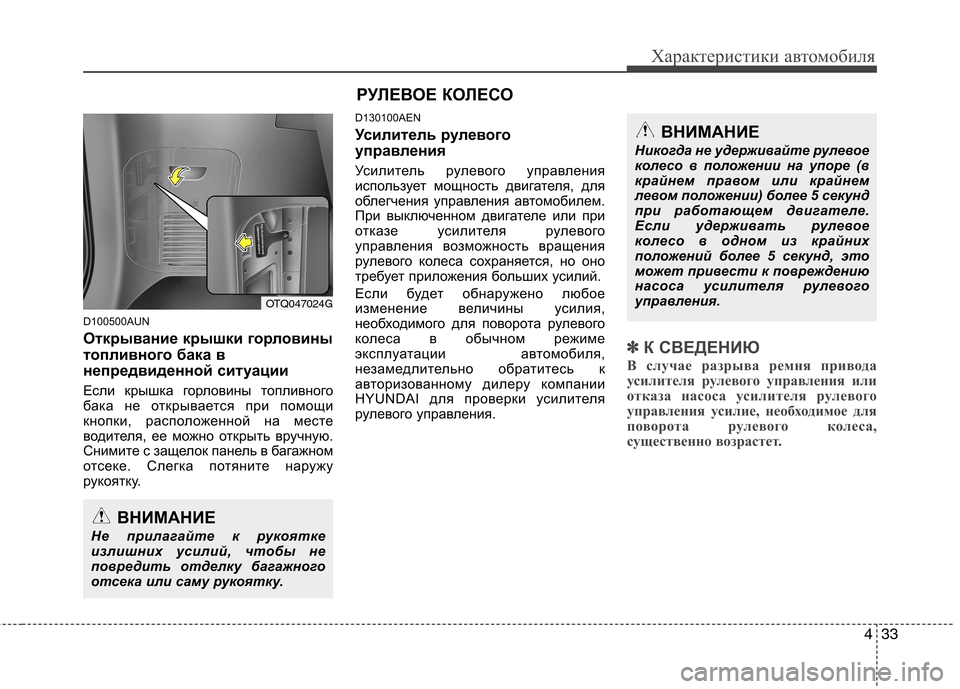

D100500AUN
Открывание крышки горловины
топливного бака в
непредвиденной ситуации
Если крышка горловины топливного
бака не открывается при помощи
кнопки, расположенной на месте
водителя, ее можно открыть вручную.
Снимите с защелок панель в багажном
отсеке. Слегка потяните наружу
рукоятку.D130100AEN
Усилитель рулевого
управления
Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если будет обнаружено любое
изменение величины усилия,
необходимого для поворота рулевого
колеса в обычном режиме
эксплуатации автомобиля,
незамедлительно обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки усилителя
рулевого управления.
✽✽
К СВЕДЕНИЮ
В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет.
ВНИМАНИЕ
Не прилагайте к рукоятке
излишних усилий, чтобы не
повредить отделку багажного
отсека или саму рукоятку.
OTQ047024G РУЛЕВОЕ КОЛЕСО
ВНИМАНИЕ
Никогда не удерживайте рулевое
колесо в положении на упоре (в
крайнем правом или крайнем
левом положении) более 5 секунд
при работающем двигателе.
Если удерживать рулевое
колесо в одном из крайних
положений более 5 секунд, это
может привести к повреждению
насоса усилителя рулевого
управления.

Характеристики автомобиля
34
4
✽✽

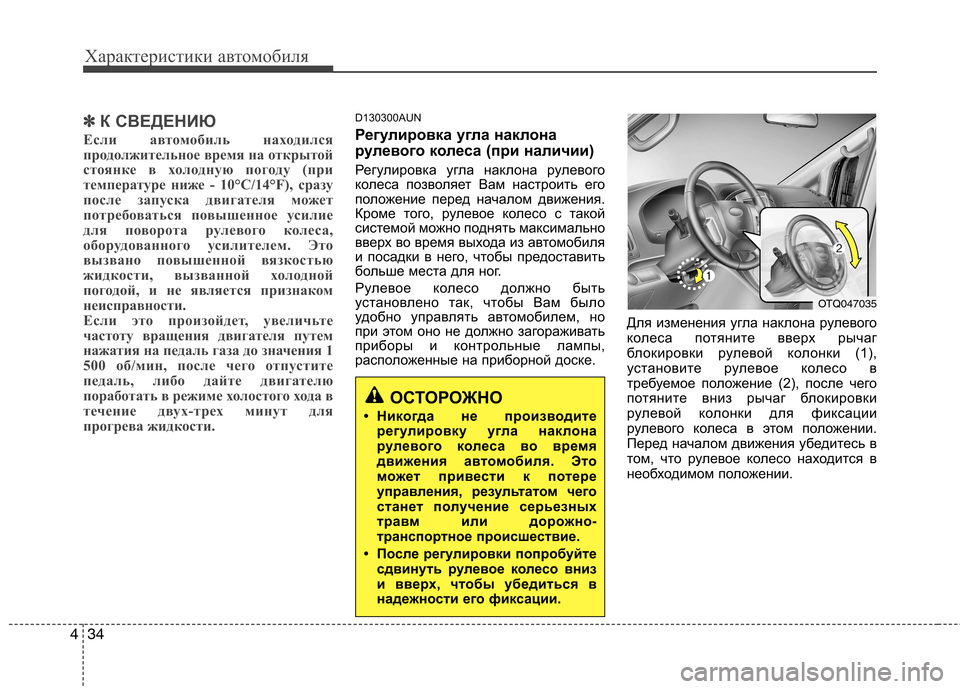

К СВЕДЕНИЮ
Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости. D130300AUN
Регулировка угла наклона
рулевого колеса (при наличии)
Регулировка угла наклона рулевого
колеса позволяет Вам настроить его
положение перед началом движения.
Кроме того, рулевое колесо с такой
системой можно поднять максимально
вверх во время выхода из автомобиля
и посадки в него, чтобы предоставить
больше места для ног.
Рулевое колесо должно быть
установлено так, чтобы Вам было
удобно управлять автомобилем, но
при этом оно не должно загораживать
приборы и контрольные лампы,
расположенные на приборной доске. Для изменения угла наклона рулевого
колеса потяните вверх рычаг
блокировки рулевой колонки (1),
установите рулевое колесо в
требуемое положение (2), после чего
потяните вниз рычаг блокировки
рулевой колонки для фиксации
рулевого колеса в этом положении.
Перед началом движения убедитесь в
том, что рулевое колесо находится в
необходимом положении.
ОСТОРОЖНО
• Никогда не производите регулировку угла наклона
рулевого колеса во время
движения а втомобиля. Это
может привести к потере
управления, результатом чего
станет получение серьезных
травм или дорожно-
транспортное происшествие.
• После регулировки попробуйте сдвинуть рулевое колесо вниз
и вверх, чтобы убедиться в
надежности его фиксации.
OTQ047035

435
Характеристики автомобиля
ВНИМАНИЕ
Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.
D130500AUN

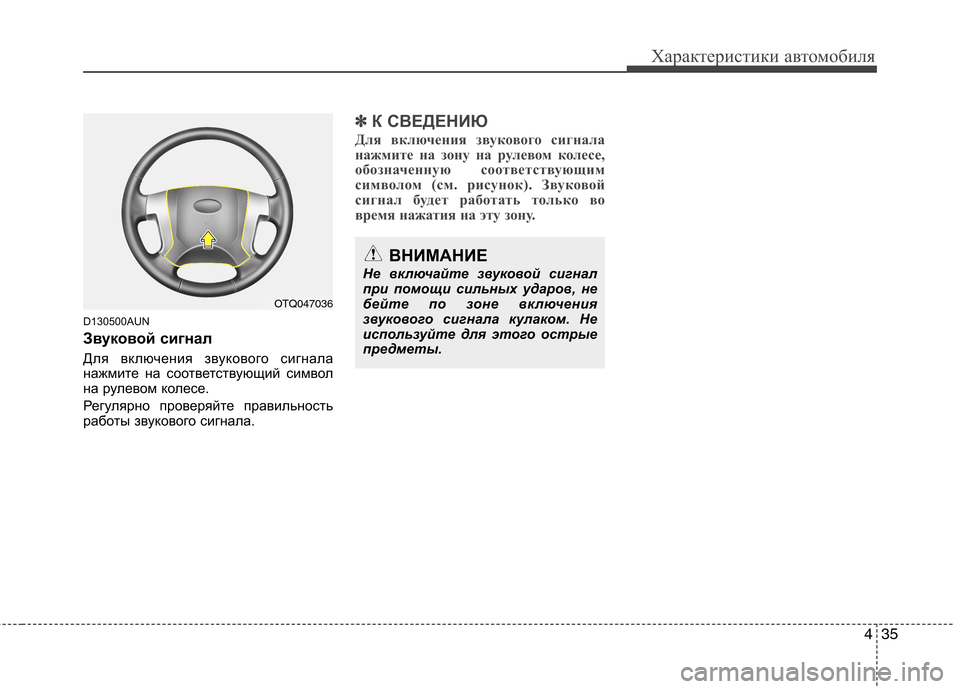

Звуковой сигнал
Для включения звукового сигнала
нажмите на соответствующий символ
на рулевом колесе.
Регулярно проверяйте правильность
работы звукового сигнала.
✽✽ К СВЕДЕНИЮ
Для включения звукового сигнала
нажмите на зону на рулевом колесе,
обозначенную соответствующим
символом (см. рисунок). Звуковой
сигнал будет работать только во
время нажатия на эту зону.
OTQ047036

Характеристики автомобиля
36
4
D140100AUN

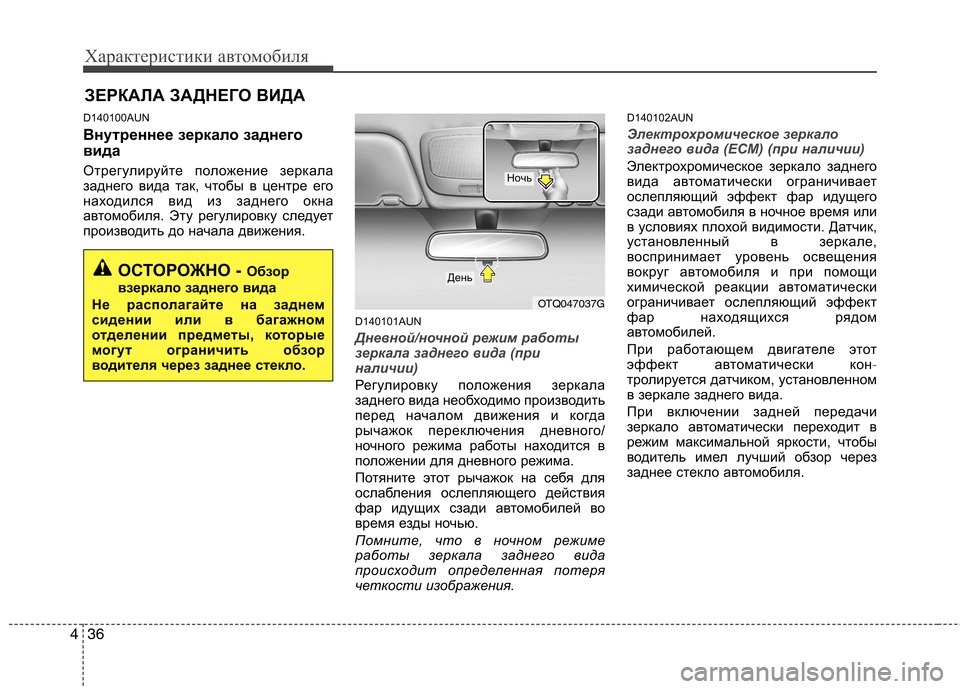

Внутреннее зеркало заднего
вида
Отрегулируйте положение зеркала
заднего вида так, чтобы в центре его
находился вид из заднего окна
автомобиля. Эту регулировку следует
производить до начала движения.
D140101AUN
Дневной/ночной режим работы
зеркала заднего вида (при
наличии)
Регулировку положения зеркала
заднего вида необходимо производить
перед началом движения и когда
рычажок переключения дневного/
ночного режима работы находится в
положении для дневного режима.
Потяните этот рычажок на себя для
ослабления ослепляющего действия
фар идущих сзади автомобилей во
время езды ночью.
Помните, что в ночном режиме
работы зеркала заднего вида
происходит определенная потеря
четкости изображения. D140102AUN
Электрохромическое зеркало
заднего вида (ECM) (при наличии)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом
автомобилей.
При работающем двигателе этот
эффект автоматически кон
-тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
ЗЕРКАЛА ЗАДНЕГО ВИДА
OTQ047037G
Дeнь
Нoчь
ОСТОРОЖНО -
Обзор
взеркало заднего вида
Не располагайте на заднем
сидении или в багажном
отделении предметы, которые
могут ограничить обзор
водителя через заднее стекло.
