2010 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

69
Действия в непредвиденных случаях
F070200AEN

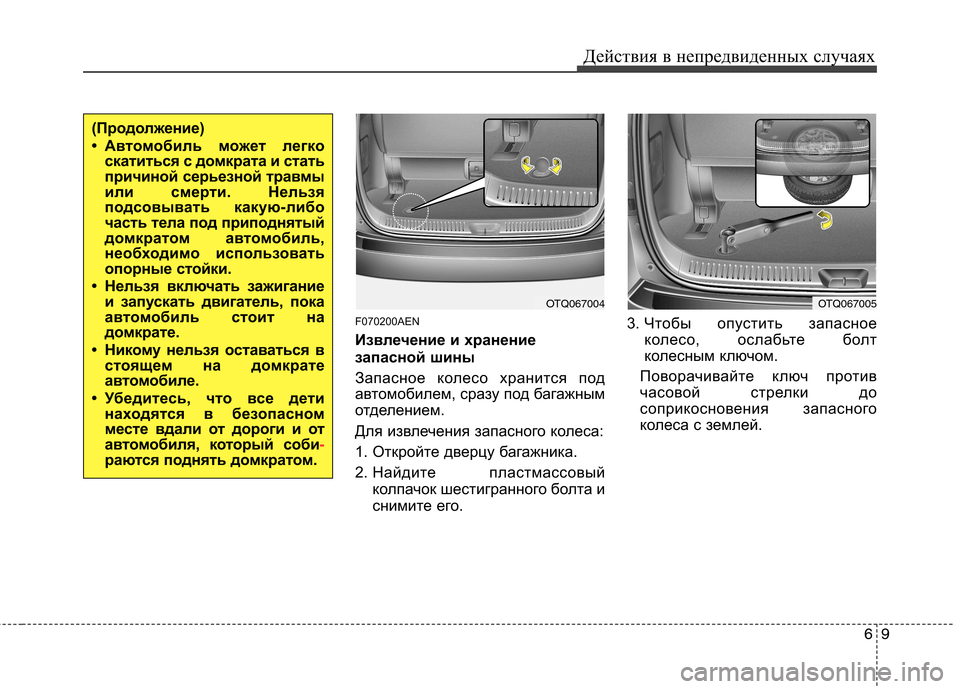

Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найдите пластмассовый
колпачок шестигранного болта и
снимите его. 3. Чтобы опустить запасное
колесо, ослабьте болт
колесным ключом.
Поворачивайте ключ против
часовой стрелки до
соприкосновения запасного
колеса с землей.
OTQ067004OTQ067005
(Продолжение)
• Автомобиль м ожет легко
скатиться с домкрата и стать
причиной серьезной травмы
или смерти. Нельзя
подсовывать какую-либо
часть тела под приподнятый
домкратом ав томобиль,
необходимо использовать
опорные стойки.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в
стоящем на домкрате
автомобиле.
• Убедитесь, что все дети находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби
-раются поднять домкратом.

Действия в непредвиденных случаях
10
6

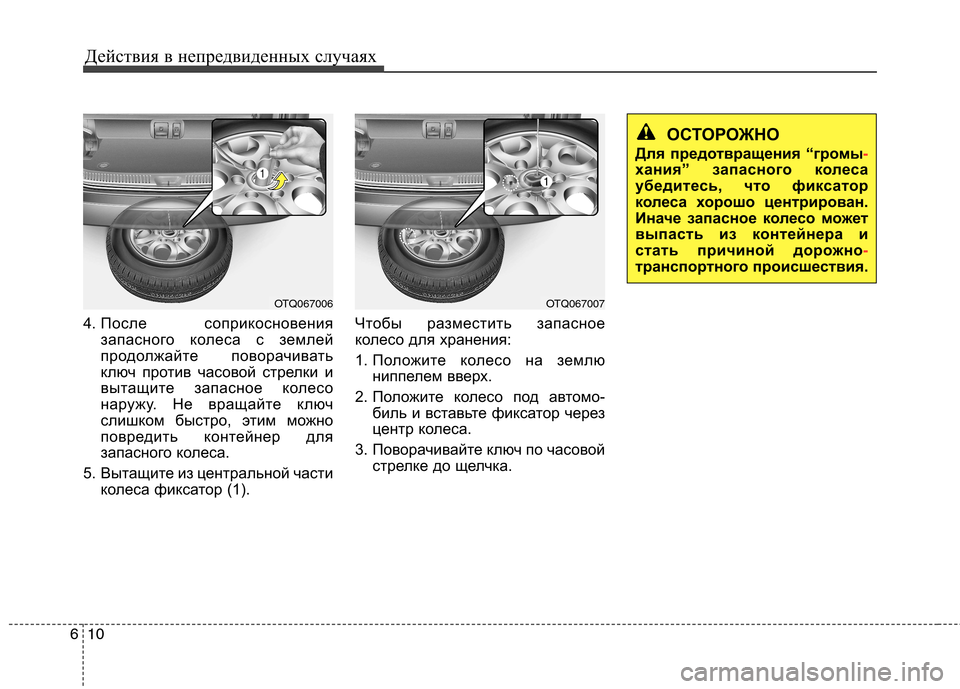

4. После соприкосновения
запасного колеса с землей
продолжайте поворачивать
ключ против часовой стрелки и
вытащите запасное колесо
наружу. Не вращайте ключ
слишком быстро, этим можно
повредить контейнер для
запасного колеса.
5. Вытащите из центральной части колеса фиксатор (1). Чтобы разместить запасное
колесо для хранения:
1. Положите колесо на землю
ниппелем вверх.
2. Положите колесо под автомо- биль и вставьте фиксатор через
центр колеса.
3. Поворачивайте ключ по часовой стрелке до щелчка.
ОСТОРОЖНО
Для предотвращения “громы
-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо м ожет
выпасть из контейнера и
стать причиной дорожно
-
транспортного происшествия.
OTQ067007OTQ067006

611
Действия в непредвиденных случаях
F070300ATQ

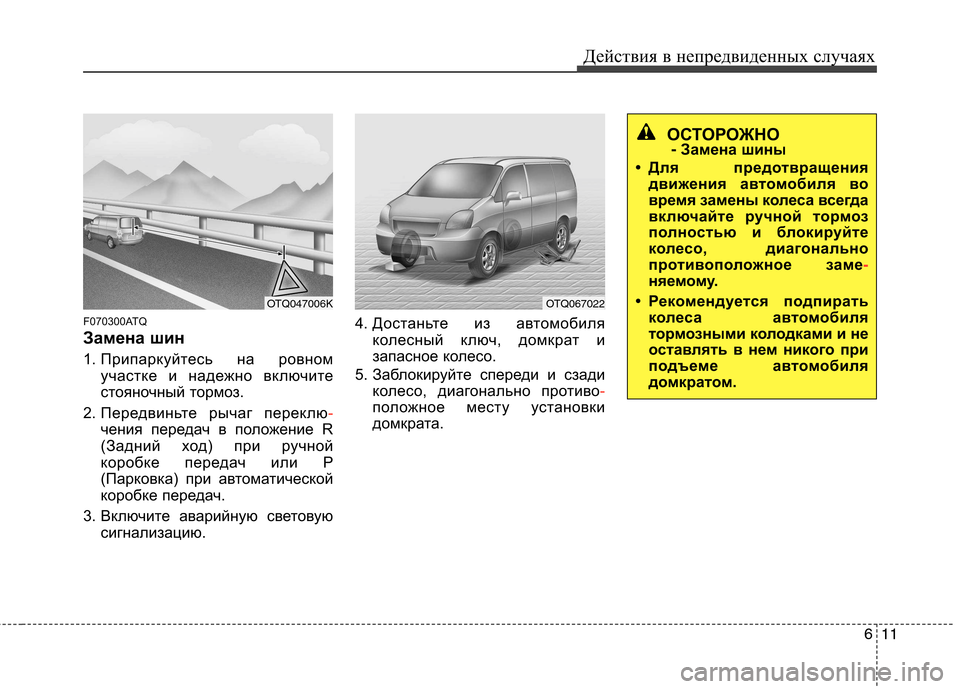

Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю
-
чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую сигнализацию. 4. Достаньте из автомобиля
колесный ключ, домкрат и
запасное колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо
-
положное месту установки
домкрата.
ОСТОРОЖНО- Замена шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-
няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
OTQ047006KOTQ067022

Действия в непредвиденных случаях
12
6

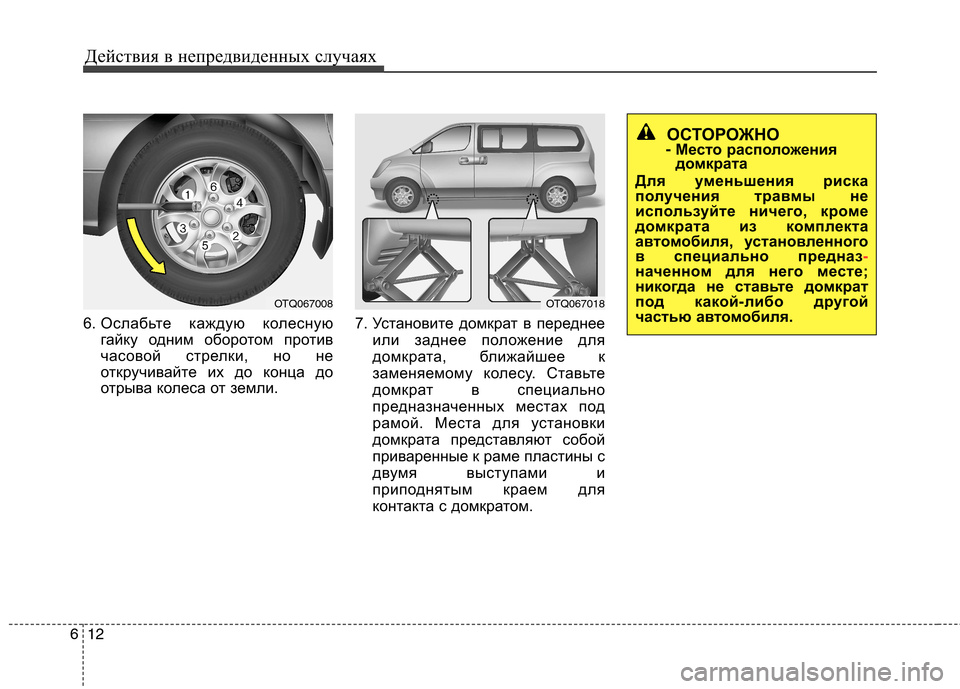

6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли. 7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
ОСТОРОЖНО
- Место распо ложения
домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ
-наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью ав томобиля.
OTQ067018OTQ067008

613
Действия в непредвиденных случаях

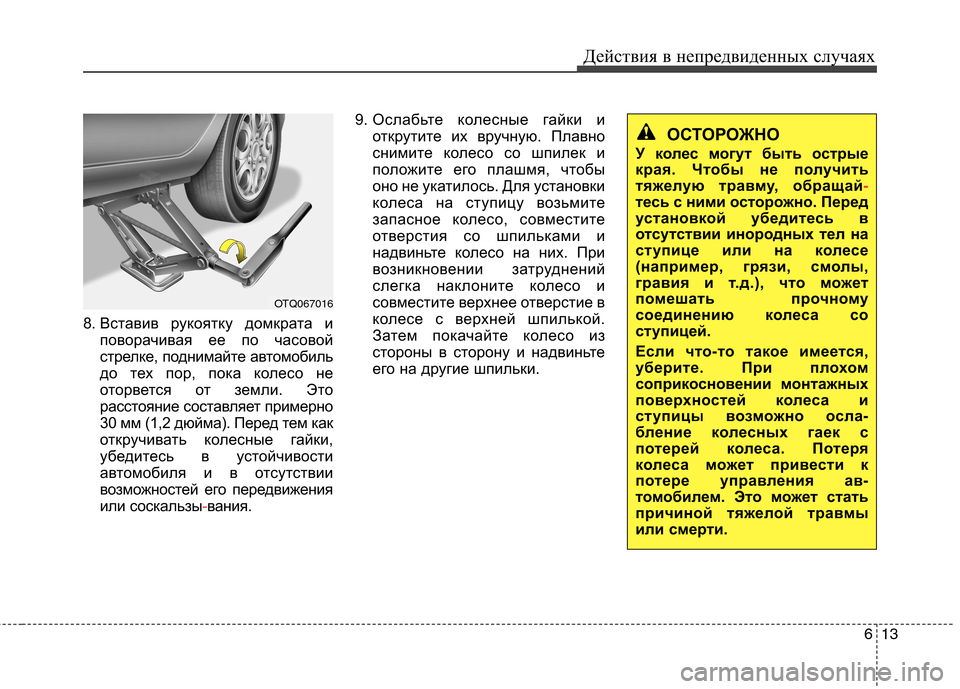

8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте автомобиль
до тех пор, пока колесо не
оторвется от земли. Это
расстояние составляет примерно
30 мм (1,2 дюйма). Перед тем как
откручивать колесные гайки,
убедитесь в устойчивости
автомобиля и в отсутствии
возможностей его передвижения
или соскальзы
-вания. 9. Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.
ОСТОРОЖНО
У колес могут быть острые
края. Чтобы не получить
тяжелую травму, обращай
-
тесь с ними осторожно. Перед
установкой убедитесь в
отсутствии инородных тел на
ступице или на колесе
(например, грязи, смолы,
гравия и т.д.), что м ожет
помешать прочному
соединению колеса со
ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно осла-
бление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав-
томобилем. Это м ожет стать
причиной тяжелой травмы
или смерти.
OTQ067016

Действия в непредвиденных случаях
14
6

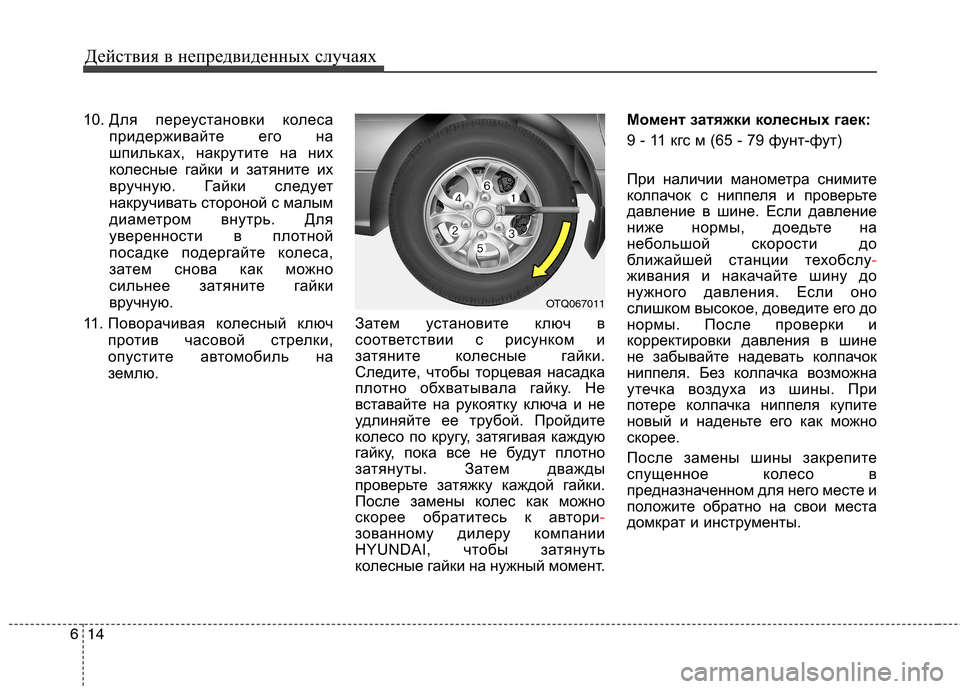

10. Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно
сильнее затяните гайки
вручную.
11. Поворачивая колесный ключ против часовой стрелки,
опустите автомобиль на
землю. Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты. Затем дважды
проверьте затяжку каждой гайки.
После замены колес как можно
скорее обратитесь к автори
-
зованному дилеру компании
HYUNDAI, чтобы затянуть
колесные гайки на нужный момент. Момент затяжки колесных гаек:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслу
-
живания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
OTQ067011

615
Действия в непредвиденных случаях

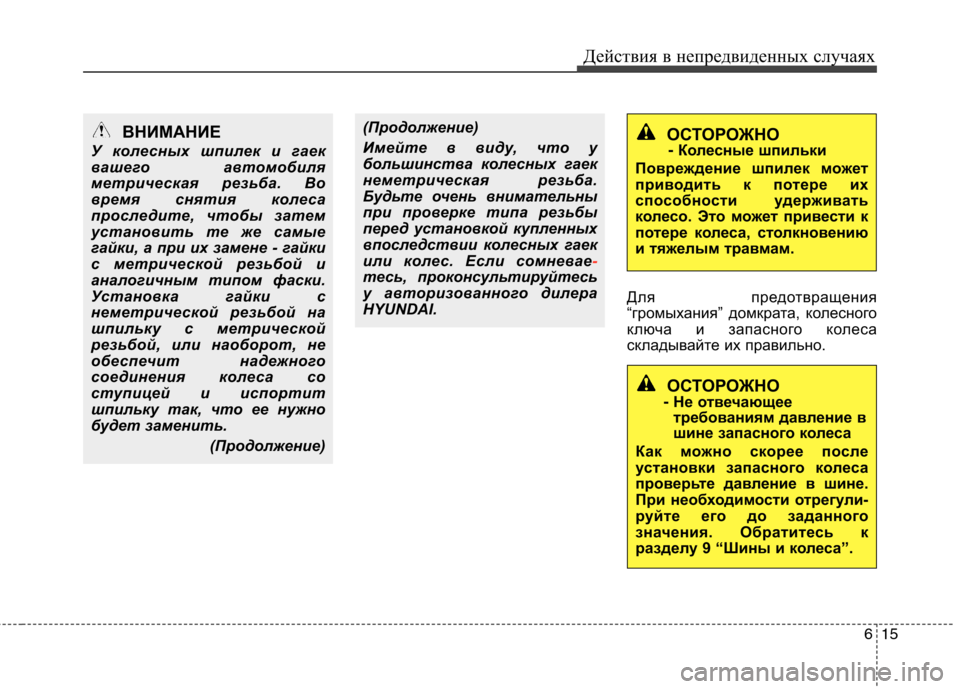

Для предотвращения
“громыхания” домкрата, колесного
ключа и запасного колеса
складывайте их правильно.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во
время снятия колеса
проследите, чтобы затем
установить те же самые
гайки, а при их замене - гайки
с метрической резьбой и
аналогичным типом фаски.
Установка гайки с
неметрической резьбой на
шпильку с метрической
резьбой, или наоборот, не
обеспечит надежного
соединения колеса со
ступицей и испортит
шпильку так, что ее нужно
будет заменить.
(Продолжение)ОСТОРОЖНО- Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО
- Не отвечающее
требованиям давление в
шине запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули-
руйте его до заданного
значения. Обратитесь к
разделу 9 “Шины и колеса”.
(Продолжение)
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневае
-
тесь, проконсультируйтесь
у авторизованного дилера
HYUNDAI.

Действия в непредвиденных случаях
16
6

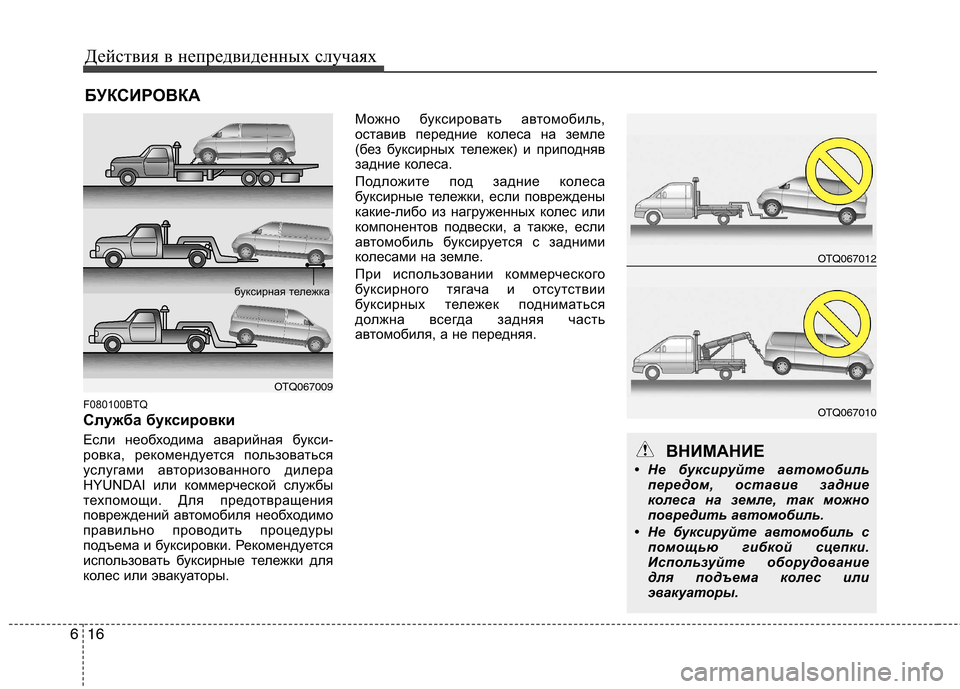

БУКСИРОВКА
F080100BTQ
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Можно буксировать автомобиль,
оставив передние колеса на земле
(без буксирных тележек) и приподняв
задние колеса.
Подложите под задние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется с задними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда задняя часть
автомобиля, а не передняя.
ВНИМАНИЕ
• Не буксируйте автомобиль передом, оставив задние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
OTQ067012
OTQ067010
OTQ067009
буксирная тележка
