2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA

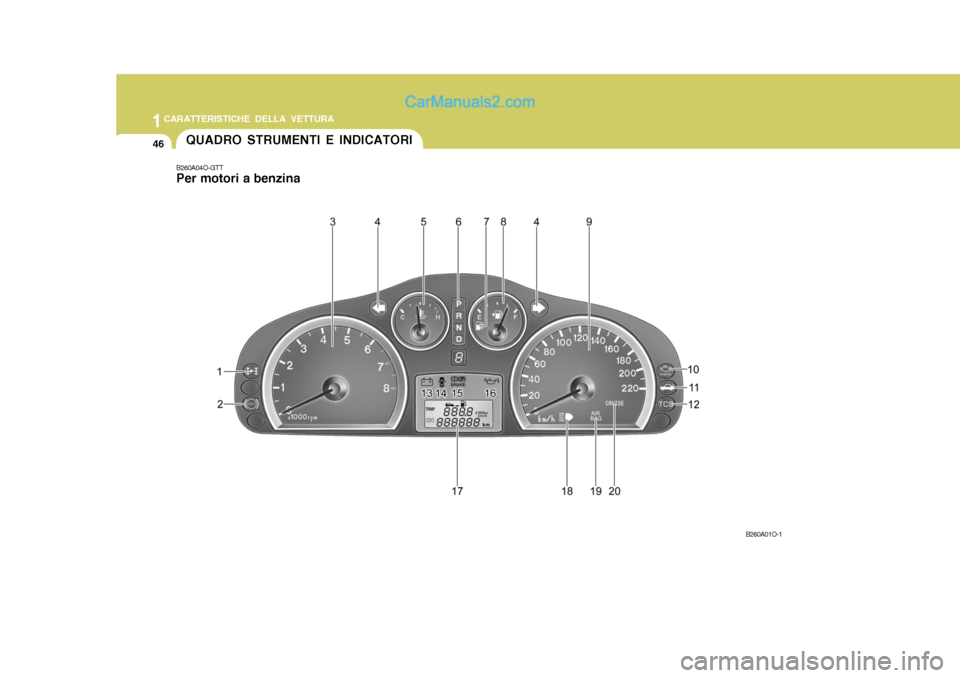

46QUADRO STRUMENTI E INDICATORI
B260A04O-GTT Per motori a benzina
B260A01O-1

1

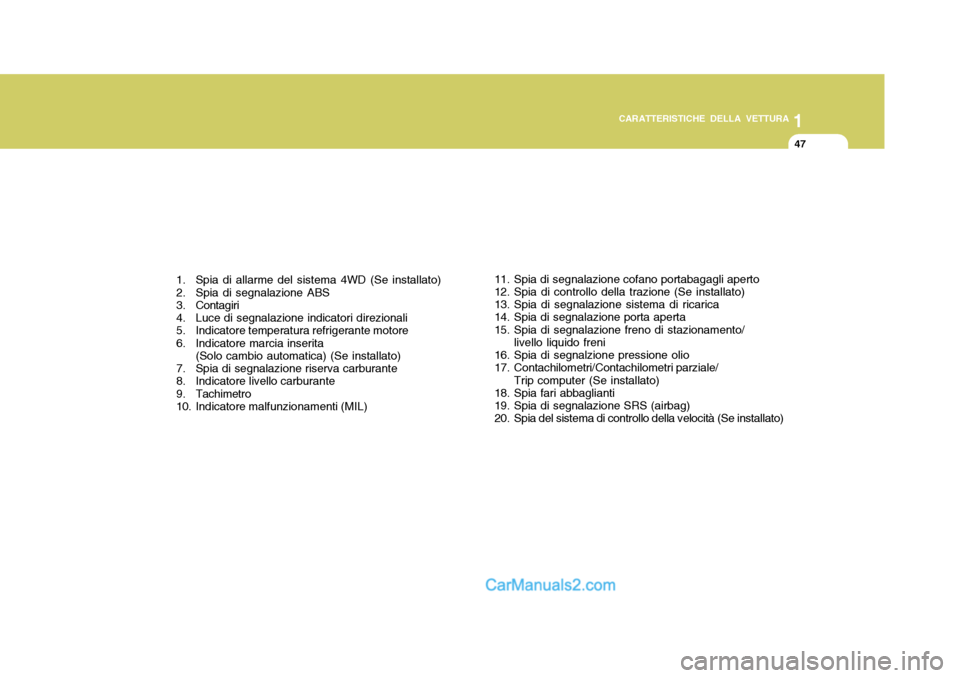

CARATTERISTICHE DELLA VETTURA
47
1. Spia di allarme del sistema 4WD (Se installato)
2. Spia di segnalazione ABS
3. Contagiri
4. Luce di segnalazione indicatori direzionali
5. Indicatore temperatura refrigerante motore
6. Indicatore marcia inserita (Solo cambio automatica) (Se installato)
7. Spia di segnalazione riserva carburante
8. Indicatore livello carburante
9. Tachimetro
10. Indicatore malfunzionamenti (MIL) 11. Spia di segnalazione cofano portabagagli aperto
12. Spia di controllo della trazione (Se installato)
13. Spia di segnalazione sistema di ricarica
14. Spia di segnalazione porta aperta
15. Spia di segnalazione freno di stazionamento/
livello liquido freni
16. Spia di segnalzione pressione olio
17. Contachilometri/Contachilometri parziale/ Trip computer (Se installato)
18. Spia fari abbaglianti
19. Spia di segnalazione SRS (airbag)
20. Spia del sistema di controllo della velocità (Se installato)

1CARATTERISTICHE DELLA VETTURA
48

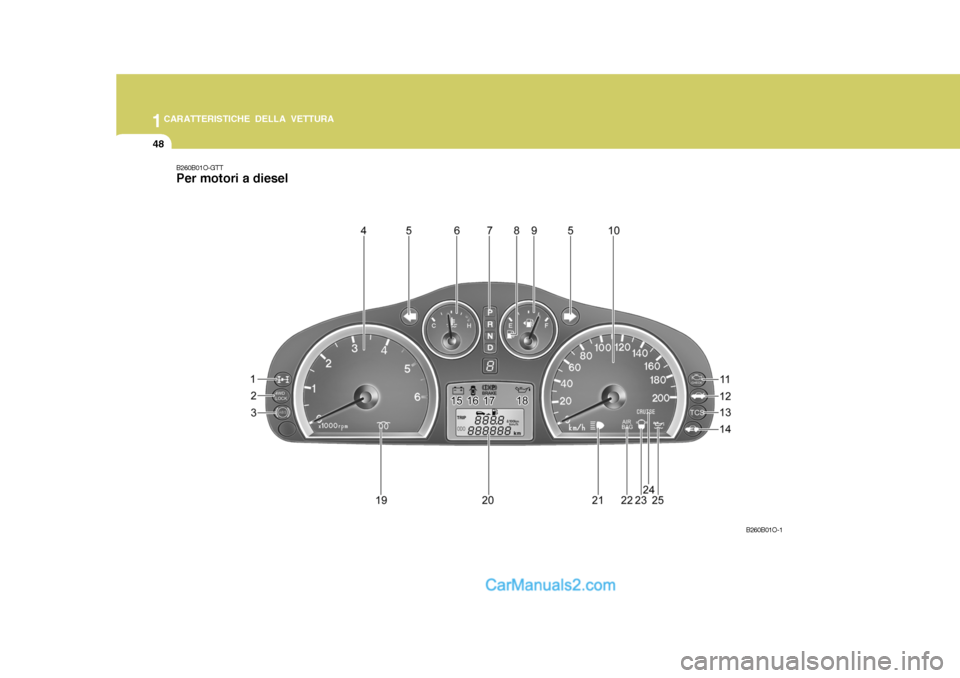

B260B01O-GTT Per motori a diesel
B260B01O-1

1

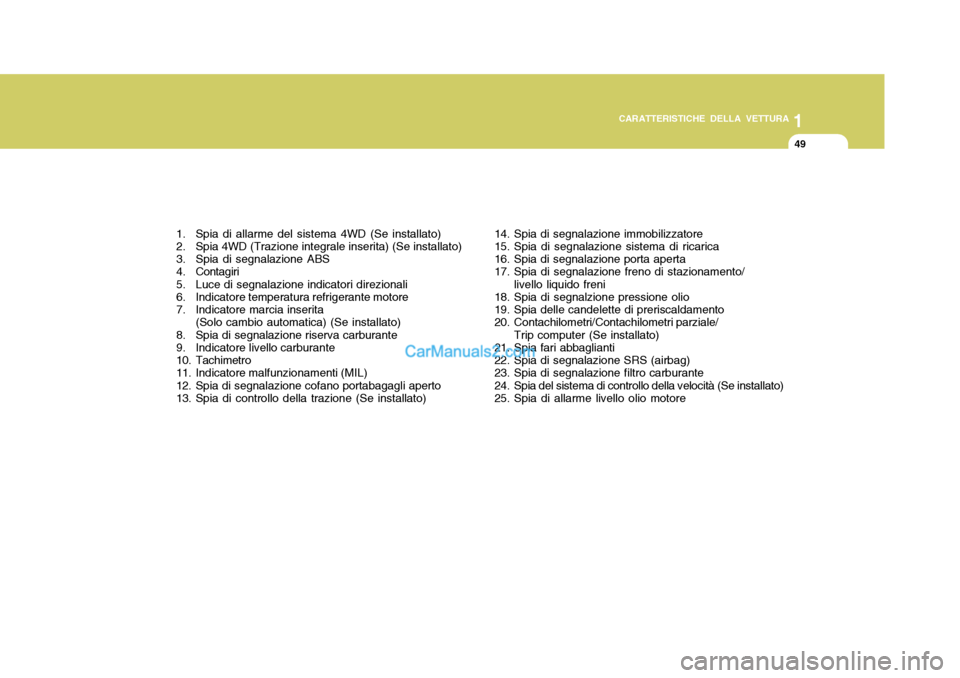

CARATTERISTICHE DELLA VETTURA
49
1. Spia di allarme del sistema 4WD (Se installato)
2. Spia 4WD (Trazione integrale inserita) (Se installato)
3. Spia di segnalazione ABS
4. Contagiri
5. Luce di segnalazione indicatori direzionali
6. Indicatore temperatura refrigerante motore
7. Indicatore marcia inserita (Solo cambio automatica) (Se installato)
8. Spia di segnalazione riserva carburante
9. Indicatore livello carburante
10. Tachimetro
11. Indicatore malfunzionamenti (MIL)
12. Spia di segnalazione cofano portabagagli aperto
13. Spia di controllo della trazione (Se installato) 14. Spia di segnalazione immobilizzatore
15. Spia di segnalazione sistema di ricarica
16. Spia di segnalazione porta aperta
17. Spia di segnalazione freno di stazionamento/
livello liquido freni
18. Spia di segnalzione pressione olio
19. Spia delle candelette di preriscaldamento
20. Contachilometri/Contachilometri parziale/
Trip computer (Se installato)
21. Spia fari abbaglianti
22. Spia di segnalazione SRS (airbag)
23. Spia di segnalazione filtro carburante
24. Spia del sistema di controllo della velocità (Se installato)
25. Spia di allarme livello olio motore

1CARATTERISTICHE DELLA VETTURA
50
!

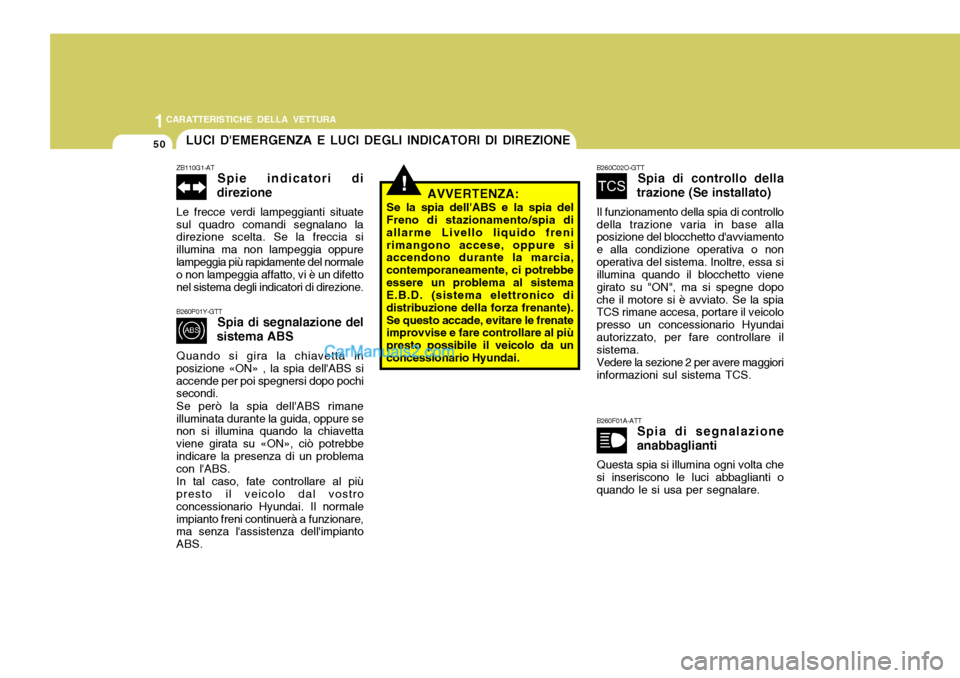

LUCI D'EMERGENZA E LUCI DEGLI INDICATORI DI DIREZIONE
ZB110G1-AT Spie indicatori di
direzione
Le frecce verdi lampeggianti situate sul quadro comandi segnalano la direzione scelta. Se la freccia si illumina ma non lampeggia oppurelampeggia più rapidamente del normale o non lampeggia affatto, vi è un difetto nel sistema degli indicatori di direzione.
B260P01Y-GTT Spia di segnalazione del
sistema ABS
Quando si gira la chiavetta in posizione «ON» , la spia dell'ABS siaccende per poi spegnersi dopo pochi secondi. Se però la spia dell'ABS rimane illuminata durante la guida, oppure se non si illumina quando la chiavetta viene girata su «ON», ciò potrebbeindicare la presenza di un problema con l'ABS. In tal caso, fate controllare al più presto il veicolo dal vostro concessionario Hyundai. Il normaleimpianto freni continuerà a funzionare, ma senza l'assistenza dell'impianto ABS.
AVVERTENZA:
Se la spia dell'ABS e la spia del
Freno di stazionamento/spia di allarme Livello liquido frenirimangono accese, oppure si accendono durante la marcia, contemporaneamente, ci potrebbeessere un problema al sistema E.B.D. (sistema elettronico di distribuzione della forza frenante).Se questo accade, evitare le frenate improvvise e fare controllare al più presto possibile il veicolo da unconcessionario Hyundai. B260C02O-GTT
Spia di controllo della
trazione (Se installato)
Il funzionamento della spia di controllo
della trazione varia in base alla posizione del blocchetto d'avviamento e alla condizione operativa o nonoperativa del sistema. Inoltre, essa si illumina quando il blocchetto viene girato su "ON", ma si spegne dopoche il motore si è avviato. Se la spia TCS rimane accesa, portare il veicolo presso un concessionario Hyundaiautorizzato, per fare controllare il sistema.
Vedere la sezione 2 per avere maggiori
informazioni sul sistema TCS.
B260F01A-ATT Spia di segnalazione
anabbaglianti
Questa spia si illumina ogni volta che
si inseriscono le luci abbaglianti o quando le si usa per segnalare.

1
CARATTERISTICHE DELLA VETTURA
51
!
B260G01A-ATT
Spia pressione olio ATTENZIONE:
Se viaggiando si accende la spia pressione olio, occorre arrestarsiimmediatamente. In caso contrario, si rischia di danneggiare seriamente il motore. L'accensione della spia indica una pressione insufficiente nel circuito di lubrificazione. È normale, a motore fermo, che la spia siaaccesa con la chiave di avviamento in posizione "ON". Effettuando l'avviamento la spia deve spegnersi.Se la spia rimane accesa a motore avviato, spegnete il motore e rivolgeteVi ad un centro diassistenza Hyundai prima di ripartire.
! B260H02O-GTT
Spia del freno di stazionamento e di avaria
dell'impianto freni
AVVERTENZA:
Se ritenete che l'impianto freni della
Vostra vettura presenti qualche anomalia, rivolgeteVi immediatamente al Vostro Concessionario Hyundai. Con lachiave di avviamento in posizione "ON" o "START", quando il freno di stazionamento è inserito, la spiacorrispondente si illuminerà. A motore acceso la spia si spegne quando il freno viene disinserito.Se il freno di stazionamento non è inserito, la spia si illumina quando la chiave di avviamento si trova su"ON" o "START" e si spegne a motore acceso. Se la spia si illumina durante la guida, rallentatee arrestate la vettura.
La spia di avaria dell'impianto frenante si illumina se il livello del liquido freniscende al di sotto del minimo ed è necessario effettuare il rabbocco. Dopo il rabbocco, se la vettura non presenta altri problemi, recateVi dalVostro Concessionario Hyundai per un controllo. Se la vettura presenta altre anomalie, non deve essereutilizzata, ma trainata fino al più vicino Concessionario Hyundai da un mezzo di soccorso professionale. Sulla Vostra Hyundai è stato installato un doppio circuito frenante. In questo modo, anche in caso di anomalia, è sempre assicurata la frenatura su dueruote. In queste condizioni, l'effetto frenante si riduce parzialmente, la corsa del pedale diventa maggiore, e aumentalo sforzo richiesto.

1CARATTERISTICHE DELLA VETTURA
52

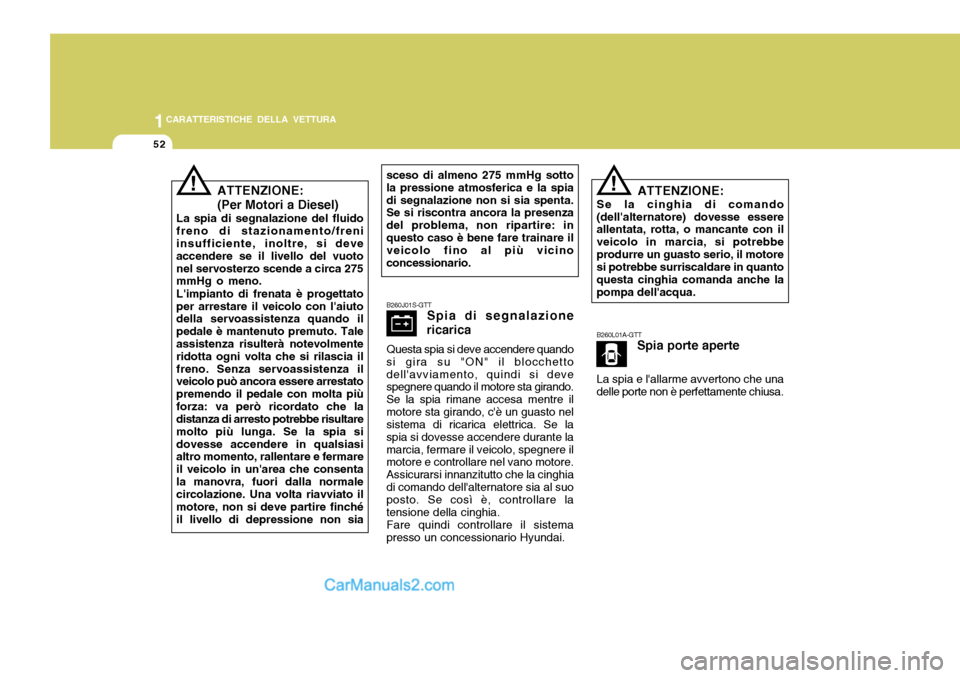

ATTENZIONE: (Per Motori a Diesel)
La spia di segnalazione del fluido freno di stazionamento/freni insufficiente, inoltre, si deve accendere se il livello del vuotonel servosterzo scende a circa 275 mmHg o meno. L'impianto di frenata è progettato per arrestare il veicolo con l'aiuto della servoassistenza quando il pedale è mantenuto premuto. Tale assistenza risulterà notevolmente ridotta ogni volta che si rilascia ilfreno. Senza servoassistenza il veicolo può ancora essere arrestato premendo il pedale con molta piùforza: va però ricordato che la distanza di arresto potrebbe risultare molto più lunga. Se la spia sidovesse accendere in qualsiasi altro momento, rallentare e fermare il veicolo in un'area che consentala manovra, fuori dalla normale circolazione. Una volta riavviato il motore, non si deve partire finchéil livello di depressione non sia! sceso di almeno 275 mmHg sotto la pressione atmosferica e la spiadi segnalazione non si sia spenta. Se si riscontra ancora la presenza del problema, non ripartire: inquesto caso è bene fare trainare il veicolo fino al più vicino concessionario.
B260J01S-GTT Spia di segnalazione
ricarica
Questa spia si deve accendere quando
si gira su "ON" il blocchettodell'avviamento, quindi si deve spegnere quando il motore sta girando. Se la spia rimane accesa mentre ilmotore sta girando, c'è un guasto nel sistema di ricarica elettrica. Se la spia si dovesse accendere durante lamarcia, fermare il veicolo, spegnere il motore e controllare nel vano motore. Assicurarsi innanzitutto che la cinghiadi comando dell'alternatore sia al suo posto. Se così è, controllare la tensione della cinghia.
Fare quindi controllare il sistema
presso un concessionario Hyundai.!ATTENZIONE:
Se la cinghia di comando
(dell'alternatore) dovesse essere allentata, rotta, o mancante con il veicolo in marcia, si potrebbeprodurre un guasto serio, il motore si potrebbe surriscaldare in quanto questa cinghia comanda anche lapompa dell'acqua.
B260L01A-GTT Spia porte aperte
La spia e l'allarme avvertono che una
delle porte non è perfettamente chiusa.

1
CARATTERISTICHE DELLA VETTURA
53

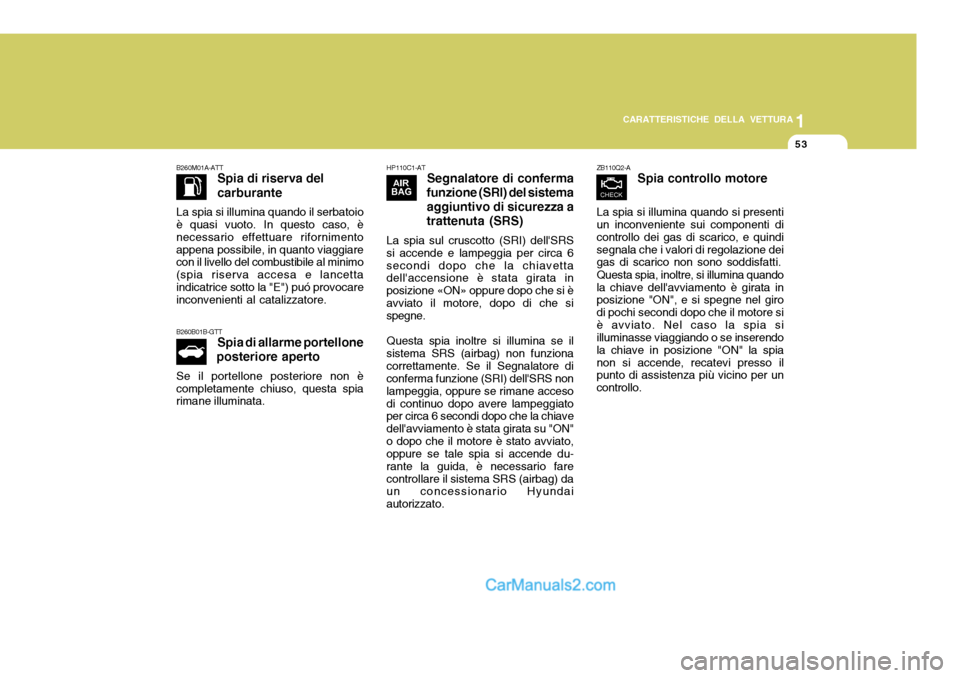

B260M01A-ATT
Spia di riserva del carburante
La spia si illumina quando il serbatoio
è quasi vuoto. In questo caso, è necessario effettuare rifornimentoappena possibile, in quanto viaggiare con il livello del combustibile al minimo (spia riserva accesa e lancettaindicatrice sotto la "E") puó provocare inconvenienti al catalizzatore.
B260B01B-GTT Spia di allarme portellone
posteriore aperto
Se il portellone posteriore non è
completamente chiuso, questa spiarimane illuminata.HP110C1-AT Segnalatore di conferma
funzione (SRI) del sistema aggiuntivo di sicurezza atrattenuta (SRS)
La spia sul cruscotto (SRI) dell'SRS
si accende e lampeggia per circa 6 secondi dopo che la chiavetta dell'accensione è stata girata in posizione «ON» oppure dopo che si èavviato il motore, dopo di che si spegne.
Questa spia inoltre si illumina se il
sistema SRS (airbag) non funziona correttamente. Se il Segnalatore di conferma funzione (SRI) dell'SRS non lampeggia, oppure se rimane accesodi continuo dopo avere lampeggiato per circa 6 secondi dopo che la chiave dell'avviamento è stata girata su "ON"o dopo che il motore è stato avviato, oppure se tale spia si accende du- rante la guida, è necessario farecontrollare il sistema SRS (airbag) da un concessionario Hyundai autorizzato. ZB110Q2-A
Spia controllo motore
La spia si illumina quando si presenti un inconveniente sui componenti di controllo dei gas di scarico, e quindisegnala che i valori di regolazione dei gas di scarico non sono soddisfatti. Questa spia, inoltre, si illumina quando la chiave dell'avviamento è girata in posizione "ON", e si spegne nel giro di pochi secondi dopo che il motore siè avviato. Nel caso la spia si illuminasse viaggiando o se inserendo la chiave in posizione "ON" la spianon si accende, recatevi presso il punto di assistenza più vicino per un controllo.
