2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

2

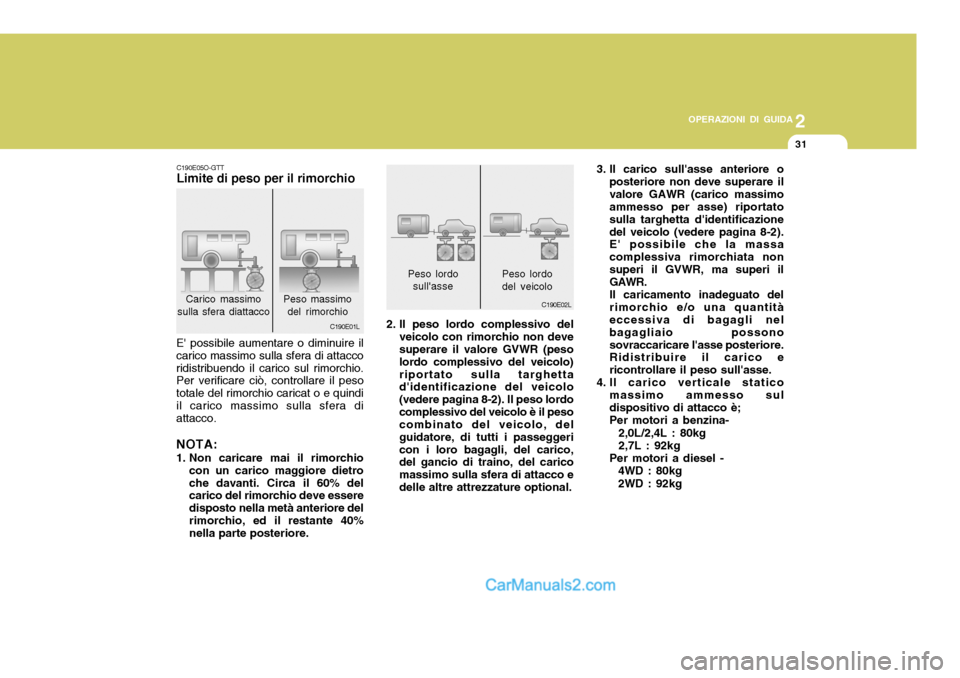

OPERAZIONI DI GUIDA
31
Carico massimo
sulla sfera diattacco Peso massimo
del rimorchio
C190E01L
C190E05O-GTT Limite di peso per il rimorchio
E' possibile aumentare o diminuire il carico massimo sulla sfera di attaccoridistribuendo il carico sul rimorchio. Per verificare ciò, controllare il peso totale del rimorchio caricat o e quindiil carico massimo sulla sfera di attacco. NOTA:
1. Non caricare mai il rimorchio con un carico maggiore dietro che davanti. Circa il 60% del carico del rimorchio deve essere disposto nella metà anteriore delrimorchio, ed il restante 40% nella parte posteriore. 2. Il peso lordo complessivo del
veicolo con rimorchio non devesuperare il valore GVWR (peso lordo complessivo del veicolo)riportato sulla targhetta d'identificazione del veicolo (vedere pagina 8-2). Il peso lordocomplessivo del veicolo è il peso combinato del veicolo, del guidatore, di tutti i passeggericon i loro bagagli, del carico, del gancio di traino, del carico massimo sulla sfera di attacco edelle altre attrezzature optional. C190E02L
Peso lordo
sull'asse Peso lordodel veicolo 3. Il carico sull'asse anteriore o
posteriore non deve superare ilvalore GAWR (carico massimo ammesso per asse) riportato sulla targhetta d'identificazionedel veicolo (vedere pagina 8-2). E' possibile che la massa complessiva rimorchiata nonsuperi il GVWR, ma superi il GAWR. Il caricamento inadeguato del rimorchio e/o una quantità eccessiva di bagagli nel bagagliaio possonosovraccaricare l'asse posteriore. Ridistribuire il carico e ricontrollare il peso sull'asse.
4. Il carico verticale statico
massimo ammesso suldispositivo di attacco è;Per motori a benzina- 2,0L/2,4L : 80kg 2,7L : 92kg Per motori a diesel - 4WD : 80kg 2WD : 92kg

2 OPERAZIONI DI GUIDA
32
Sfera di attacco80 92 28
!
Motore
2,0(2WD) *
2,4(4WD) 2,4(2WD)
Diesel(2WD) 2,7(4WD) 2,0(2WD) 2,4(4WD) 2,4(2WD)
Diesel(4WD)Diesel(2WD) 2,7(4WD)
Peso massimo rimorchiabile
Con freno Senza freno Rimorchio
2000 1650 2000 1870 2000 2200 2300
700
(Con ABS:
750)
kg
Diesel (4WD) WGT
VGT
*: 225/70 R 16 PNEUMATICI (Se installato) - 1900kg
HSM411
Punto d'attacco
ATTENZIONE:
Quando si deve trainare un rimorchio, si raccomanda di seguire le seguenti specifiche. Il peso delrimorchio carico non dovrà superare i valori riportati nella ta- bella sotto, a meno di mettere arepentaglio la sicurezza.
5. Massimo sbalzo ammesso del
punto di accoppiamento: 1092 mm.
! AVVERTENZA:
Caricando la vettura ed il rimorchio in mode inadeguato, potranno risultare seriamente diminuite leprestazioni dello sterzo e dei freni, provocando un incidente con il ferimento grave dei passeggeri.

2
OPERAZIONI DI GUIDA
33
6. Controllare le condizioni dei pneumatici e la pressione di gonfiaggio degli stessi, sia sul rimorchio che sulla vettura. Unapressione insufficiente dei pneumatici può influire seriamente sulla manovrabilità. Controllareanche la ruota di scorta.
7. La combinazione veicolo/rimorchio
è maggiormente soggetta alle folate di vento che spazzano di traverso alla traiettoria del veicolo, ed allescosse. Se si viene superati da un veicolo di grosse dimensioni, mantenere una velocità costanteed una traiettoria diritta. Rallentare eventualmente per uscire dalla turbolenza creata dall'altro veicolo.
8. Per parcheggiare la vettura con il suo rimorchio, specie in salita,ricordare di osservare tutte le normali precauzioni. Girare le ruote anteriori verso il marciapiede,inserire a fondo il freno di stazionamento, ed inserire la la o la retromarcia (cambio manuale)oppure mettere il cambio automatico su Park. Mettere inoltre i cunei sotto ciascuna ruota delrimorchio.

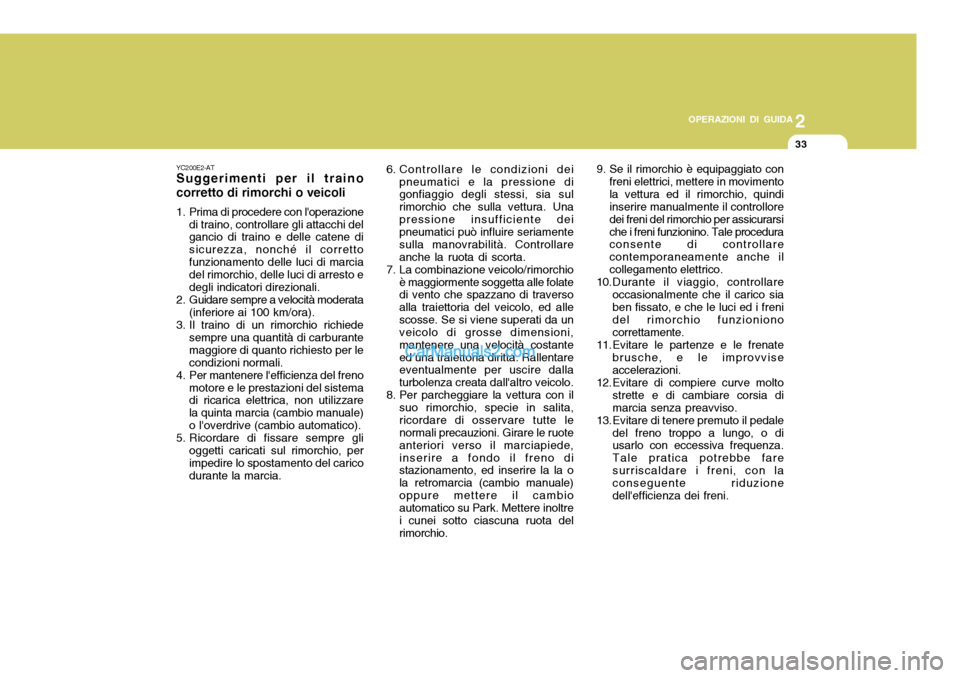

YC200E2-AT Suggerimenti per il traino corretto di rimorchi o veicoli
1. Prima di procedere con l'operazione di traino, controllare gli attacchi del gancio di traino e delle catene di sicurezza, nonché il correttofunzionamento delle luci di marcia del rimorchio, delle luci di arresto e degli indicatori direzionali.
2. Guidare sempre a velocità moderata
(inferiore ai 100 km/ora).
3. Il traino di un rimorchio richiede sempre una quantità di carburantemaggiore di quanto richiesto per lecondizioni normali.
4. Per mantenere l'efficienza del freno motore e le prestazioni del sistema di ricarica elettrica, non utilizzare la quinta marcia (cambio manuale)o l'overdrive (cambio automatico).
5. Ricordare di fissare sempre gli
oggetti caricati sul rimorchio, perimpedire lo spostamento del carico durante la marcia. 9. Se il rimorchio è equipaggiato con
freni elettrici, mettere in movimento la vettura ed il rimorchio, quindi inserire manualmente il controllore dei freni del rimorchio per assicurarsiche i freni funzionino. Tale procedura consente di controllare contemporaneamente anche ilcollegamento elettrico.
10.Durante il viaggio, controllare occasionalmente che il carico siaben fissato, e che le luci ed i freni del rimorchio funzioniono correttamente.
11. Evitare le partenze e le frenate
brusche, e le improvviseaccelerazioni.
12. Evitare di compiere curve molto strette e di cambiare corsia dimarcia senza preavviso.
13. Evitare di tenere premuto il pedale del freno troppo a lungo, o di usarlo con eccessiva frequenza. Tale pratica potrebbe faresurriscaldare i freni, con la conseguente riduzione dell'efficienza dei freni.

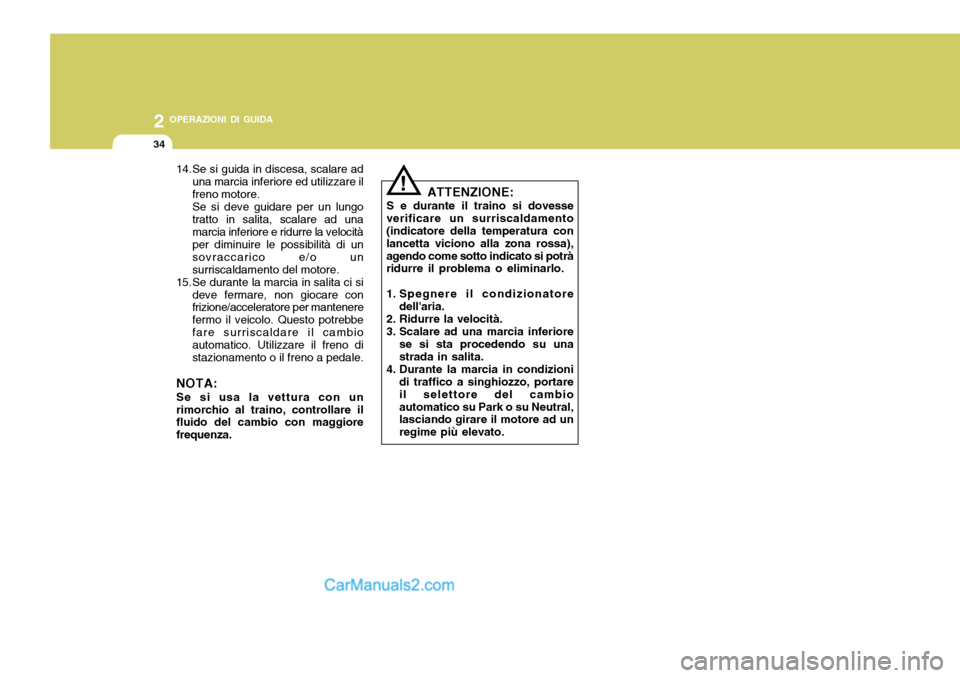

2 OPERAZIONI DI GUIDA
34
14. Se si guida in discesa, scalare aduna marcia inferiore ed utilizzare il freno motore.Se si deve guidare per un lungotratto in salita, scalare ad unamarcia inferiore e ridurre la velocità per diminuire le possibilità di un sovraccarico e/o unsurriscaldamento del motore.
15. Se durante la marcia in salita ci si deve fermare, non giocare con frizione/acceleratore per mantenere fermo il veicolo. Questo potrebbefare surriscaldare il cambio automatico. Utilizzare il freno di stazionamento o il freno a pedale.
NOTA: Se si usa la vettura con un rimorchio al traino, controllare il fluido del cambio con maggiore frequenza. ATTENZIONE:
S e durante il traino si dovesse
verificare un surriscaldamento (indicatore della temperatura con lancetta viciono alla zona rossa),agendo come sotto indicato si potrà ridurre il problema o eliminarlo.
1. Spegnere il condizionatore
dell'aria.
2. Ridurre la velocità.
3. Scalare ad una marcia inferiore se si sta procedendo su una strada in salita.
4. Durante la marcia in condizioni di traffico a singhiozzo, portare il selettore del cambioautomatico su Park o su Neutral, lasciando girare il motore ad un regime più elevato.
!

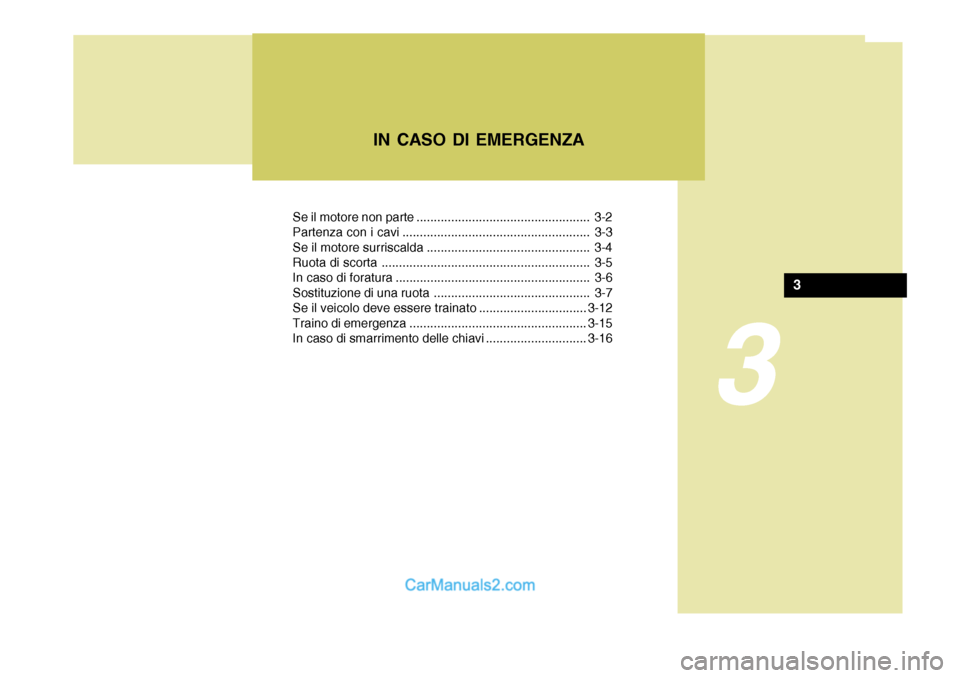

Se il motore non parte .................................................. 3-2
Partenza con i cavi ...................................................... 3-3
Se il motore surriscalda ............................................... 3-4
Ruota di scorta ............................................................ 3-5
In caso di foratura ........................................................ 3-6
Sostituzione di una ruota ............................................. 3-7
Se il veicolo deve essere trainato ...............................3-12
Traino di emergenza ................................................... 3-15
In caso di smarrimento delle chiavi .............................3-16
IN CASO DI EMERGENZA
3
3

3 IN CASO DI EMERGENZA
2
!

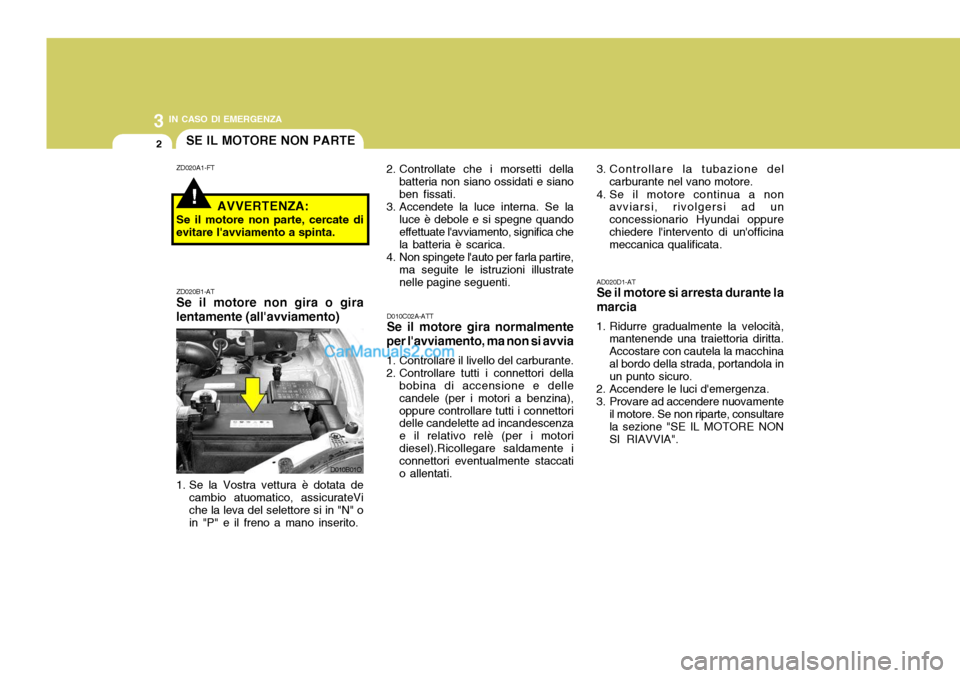

SE IL MOTORE NON PARTE
AD020D1-AT Se il motore si arresta durante la marcia
1. Ridurre gradualmente la velocità, mantenende una traiettoria diritta. Accostare con cautela la macchinaal bordo della strada, portandola in un punto sicuro.
2. Accendere le luci d'emergenza.
3. Provare ad accendere nuovamente il motore. Se non riparte, consultarela sezione "SE IL MOTORE NON SI RIAVVIA".
ZD020A1-FT ZD020B1-AT Se il motore non gira o gira lentamente (all'avviamento)
2. Controllate che i morsetti della
batteria non siano ossidati e siano ben fissati.
3. Accendete la luce interna. Se la
luce è debole e si spegne quandoeffettuate l'avviamento, significa che la batteria è scarica.
4. Non spingete l'auto per farla partire, ma seguite le istruzioni illustrate nelle pagine seguenti.
AVVERTENZA:
Se il motore non parte, cercate di evitare l'avviamento a spinta.
D010B01O
1. Se la Vostra vettura è dotata de cambio atuomatico, assicurateViche la leva del selettore si in "N" o in "P" e il freno a mano inserito. D010C02A-ATT Se il motore gira normalmente
per l'avviamento, ma non si avvia
1. Controllare il livello del carburante.
2. Controllare tutti i connettori della bobina di accensione e delle candele (per i motori a benzina),oppure controllare tutti i connettori delle candelette ad incandescenza e il relativo relè (per i motoridiesel).Ricollegare saldamente i connettori eventualmente staccati o allentati. 3. Controllare la tubazione del
carburante nel vano motore.
4. Se il motore continua a non avviarsi, rivolgersi ad unconcessionario Hyundai oppurechiedere l'intervento di un'officina meccanica qualificata.

3
IN CASO DI EMERGENZA
3
D020A01O

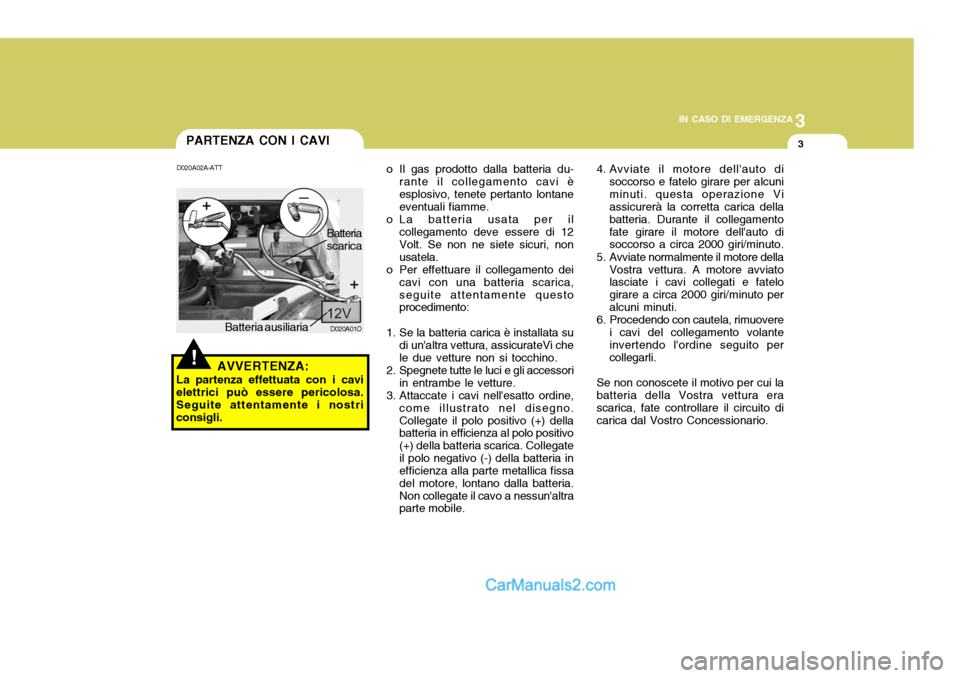

D020A02A-ATT
AVVERTENZA:
La partenza effettuata con i cavi elettrici può essere pericolosa.Seguite attentamente i nostri consigli. Batteria ausiliaria Batteria scarica
o Il gas prodotto dalla batteria du-
rante il collegamento cavi è esplosivo, tenete pertanto lontane eventuali fiamme.
o La batteria usata per il collegamento deve essere di 12Volt. Se non ne siete sicuri, non usatela.
o Per effettuare il collegamento dei
cavi con una batteria scarica,seguite attentamente questo procedimento:
1. Se la batteria carica è installata su di un'altra vettura, assicurateVi che le due vetture non si tocchino.
2. Spegnete tutte le luci e gli accessori
in entrambe le vetture.
3. Attaccate i cavi nell'esatto ordine,
come illustrato nel disegno.Collegate il polo positivo (+) della batteria in efficienza al polo positivo (+) della batteria scarica. Collegateil polo negativo (-) della batteria in efficienza alla parte metallica fissa del motore, lontano dalla batteria.Non collegate il cavo a nessun'altra parte mobile.
!
4. Avviate il motore dell'auto disoccorso e fatelo girare per alcuni minuti. questa operazione Vi assicurerà la corretta carica della batteria. Durante il collegamentofate girare il motore dell'auto di soccorso a circa 2000 giri/minuto.
5. Avviate normalmente il motore della Vostra vettura. A motore avviatolasciate i cavi collegati e fatelo girare a circa 2000 giri/minuto peralcuni minuti.
6. Procedendo con cautela, rimuovere i cavi del collegamento volante invertendo l'ordine seguito per collegarli.
Se non conoscete il motivo per cui labatteria della Vostra vettura era scarica, fate controllare il circuito di carica dal Vostro Concessionario.
PARTENZA CON I CAVI

3 IN CASO DI EMERGENZA
4
!
!
!

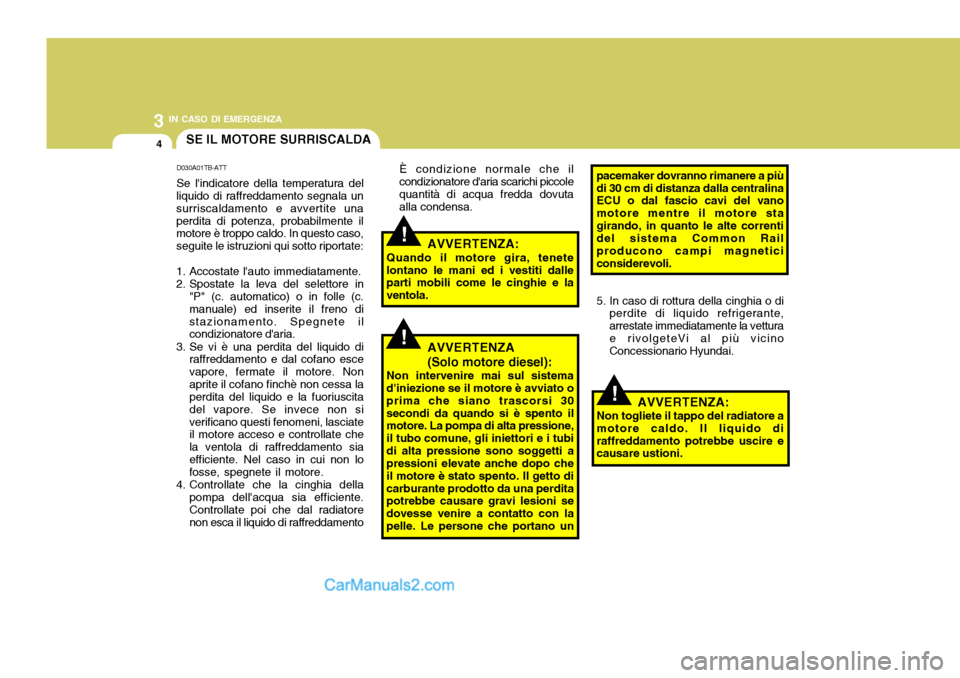

SE IL MOTORE SURRISCALDA
D030A01TB-ATT Se l'indicatore della temperatura del
liquido di raffreddamento segnala un surriscaldamento e avvertite unaperdita di potenza, probabilmente il motore è troppo caldo. In questo caso, seguite le istruzioni qui sotto riportate:
1. Accostate l'auto immediatamente.
2. Spostate la leva del selettore in "P" (c. automatico) o in folle (c. manuale) ed inserite il freno distazionamento. Spegnete il condizionatore d'aria.
3. Se vi è una perdita del liquido di raffreddamento e dal cofano esce vapore, fermate il motore. Nonaprite il cofano finchè non cessa la perdita del liquido e la fuoriuscita del vapore. Se invece non siverificano questi fenomeni, lasciate il motore acceso e controllate che la ventola di raffreddamento siaefficiente. Nel caso in cui non lo fosse, spegnete il motore.
4. Controllate che la cinghia della pompa dell'acqua sia efficiente.Controllate poi che dal radiatore non esca il liquido di raffreddamento È condizione normale che ilcondizionatore d'aria scarichi piccolequantità di acqua fredda dovuta alla condensa.
AVVERTENZA:
Quando il motore gira, tenete lontano le mani ed i vestiti dalle parti mobili come le cinghie e la ventola.
AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema d'iniezione se il motore è avviato o prima che siano trascorsi 30secondi da quando si è spento il motore. La pompa di alta pressione, il tubo comune, gli iniettori e i tubidi alta pressione sono soggetti a pressioni elevate anche dopo che il motore è stato spento. Il getto dicarburante prodotto da una perdita potrebbe causare gravi lesioni se dovesse venire a contatto con lapelle. Le persone che portano un AVVERTENZA:
Non togliete il tappo del radiatore a
motore caldo. Il liquido diraffreddamento potrebbe uscire e causare ustioni.
pacemaker dovranno rimanere a più di 30 cm di distanza dalla centralina ECU o dal fascio cavi del vano motore mentre il motore stagirando, in quanto le alte correnti del sistema Common Rail producono campi magneticiconsiderevoli.
5. In caso di rottura della cinghia o di
perdite di liquido refrigerante, arrestate immediatamente la vettura e rivolgeteVi al più vicino Concessionario Hyundai.
