2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

6
36
MANUTENZIONE "FAI-DA-TE"
HSM329
7. Scollegare il cavo d'alimentazione dal portalampada nella parte posteriore del proiettore.
HSM330
8. Premere sulla molla per rimuovere la lampadina dal proiettore.
G270A01O
6. Ruotare il coperchio di plastica in senso antiorario e rimuoverlo.

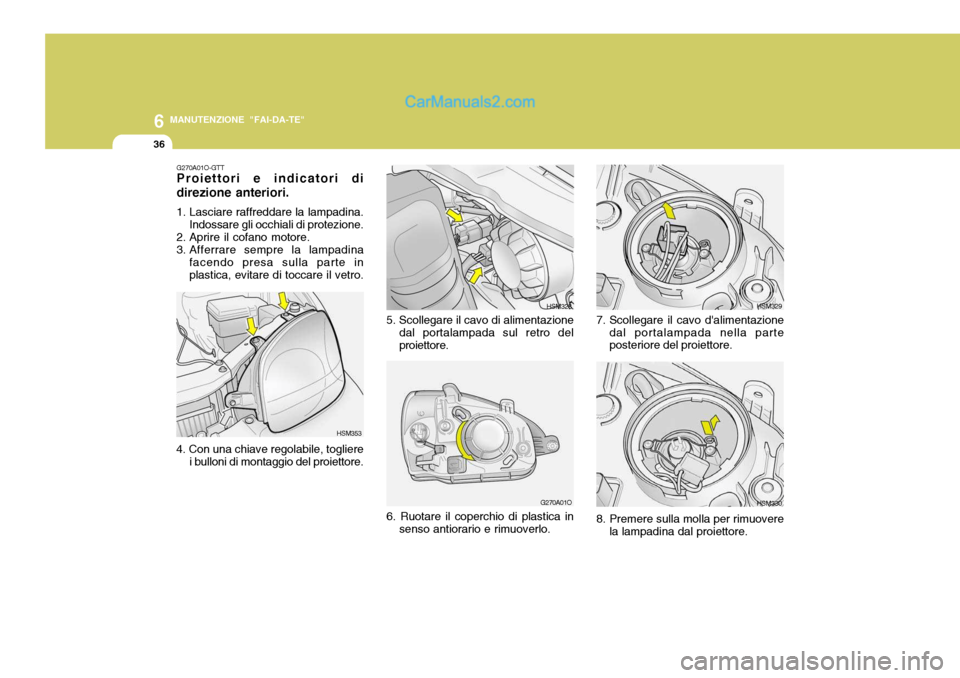

G270A01O-GTT Proiettori e indicatori di
direzione anteriori.
1. Lasciare raffreddare la lampadina. Indossare gli occhiali di protezione.
2. Aprire il cofano motore.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.
4. Con una chiave regolabile, togliere i bulloni di montaggio del proiettore. HSM3535. Scollegare il cavo di alimentazione
dal portalampada sul retro delproiettore. HSM328

6
MANUTENZIONE "FAI-DA-TE"
37

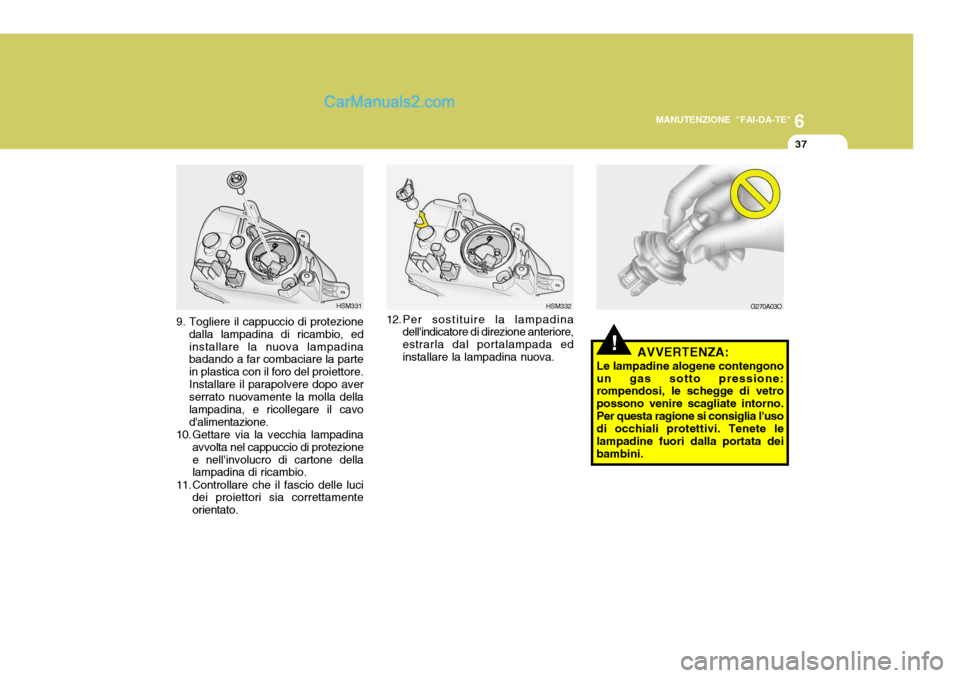

12.Per sostituire la lampadina
dell'indicatore di direzione anteriore, estrarla dal portalampada edinstallare la lampadina nuova. HSM3329. Togliere il cappuccio di protezione
dalla lampadina di ricambio, ed installare la nuova lampadina badando a far combaciare la parte in plastica con il foro del proiettore.Installare il parapolvere dopo aver serrato nuovamente la molla della lampadina, e ricollegare il cavod'alimentazione.
10. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
11. Controllare che il fascio delle luci dei proiettori sia correttamente orientato. HSM331
!AVVERTENZA:
Le lampadine alogene contengono un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno.Per questa ragione si consiglia l'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata deibambini. G270A03O

6
38
MANUTENZIONE "FAI-DA-TE"
1. Togliere le viti di montaggio delcoperchio della luce retronebbia, con un cacciavite per viti con taglio a croce.
G270F02A-GTTLuce retronebbia
G270F01O

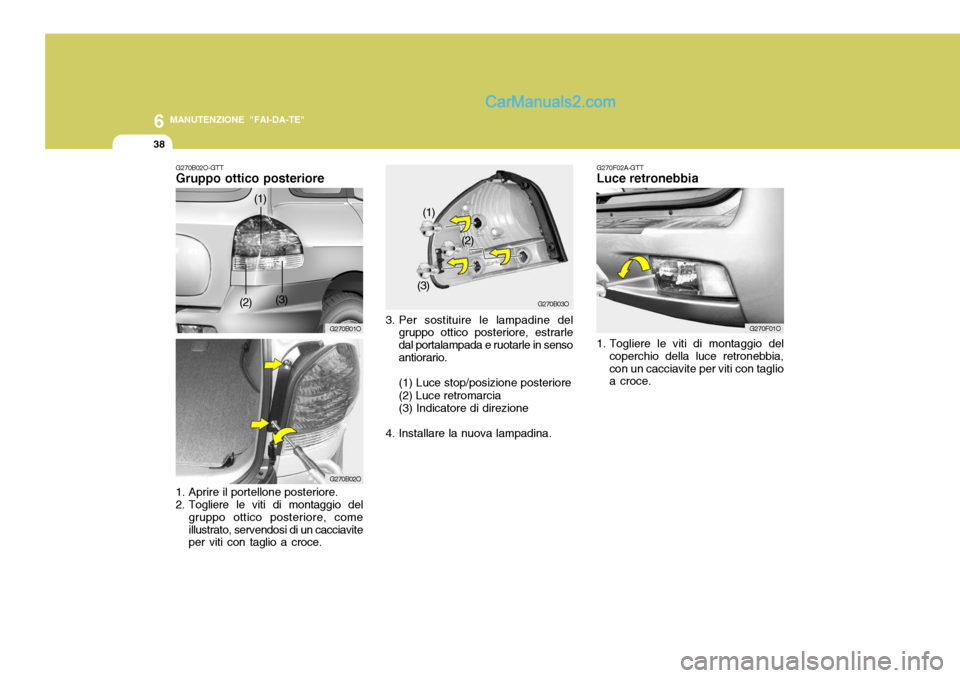

G270B02O-GTTGruppo ottico posteriore
1. Aprire il portellone posteriore.
2. Togliere le viti di montaggio del gruppo ottico posteriore, comeillustrato, servendosi di un cacciavite per viti con taglio a croce. 3. Per sostituire le lampadine del
gruppo ottico posteriore, estrarle dal portalampada e ruotarle in senso antiorario. (1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione
4. Installare la nuova lampadina.
(1)
(2)
(3)
G270B01O
(3)
(1)
(2)
G270B02O G270B03O

6
MANUTENZIONE "FAI-DA-TE"
39
HSM342

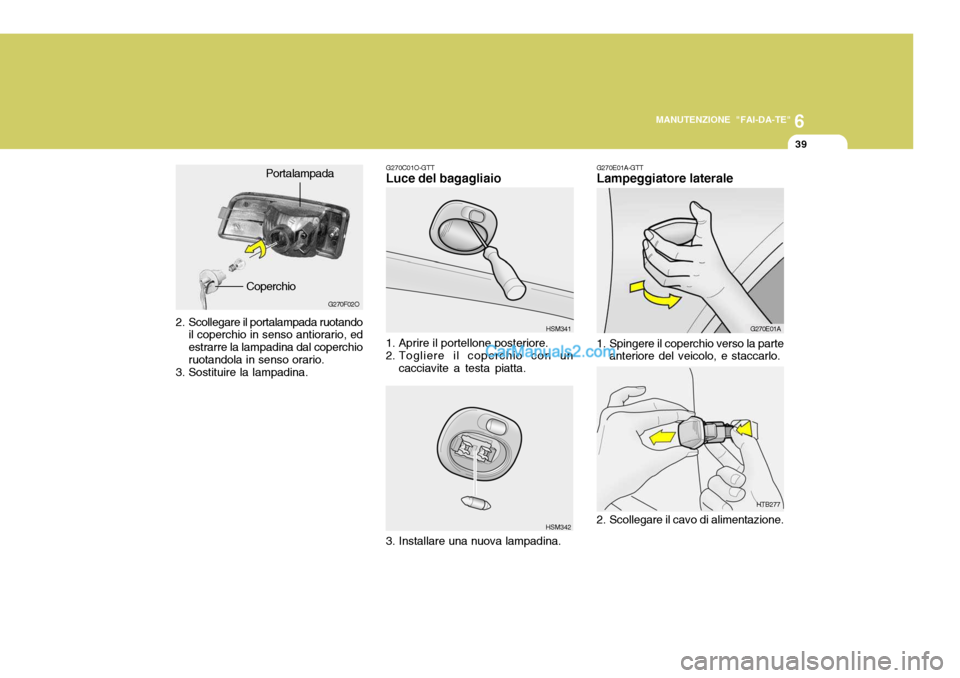

G270C01O-GTT Luce del bagagliaio
1. Aprire il portellone posteriore.
2. Togliere il coperchio con un cacciavite a testa piatta. HSM341
3. Installare una nuova lampadina.
2. Scollegare il portalampada ruotando il coperchio in senso antiorario, ed estrarre la lampadina dal coperchioruotandola in senso orario.
3. Sostituire la lampadina. G270F02O
CoperchioPortalampada
G270E01A-GTT Lampeggiatore laterale
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
2. Scollegare il cavo di alimentazione.
G270E01A
HTB277

6
40
MANUTENZIONE "FAI-DA-TE"

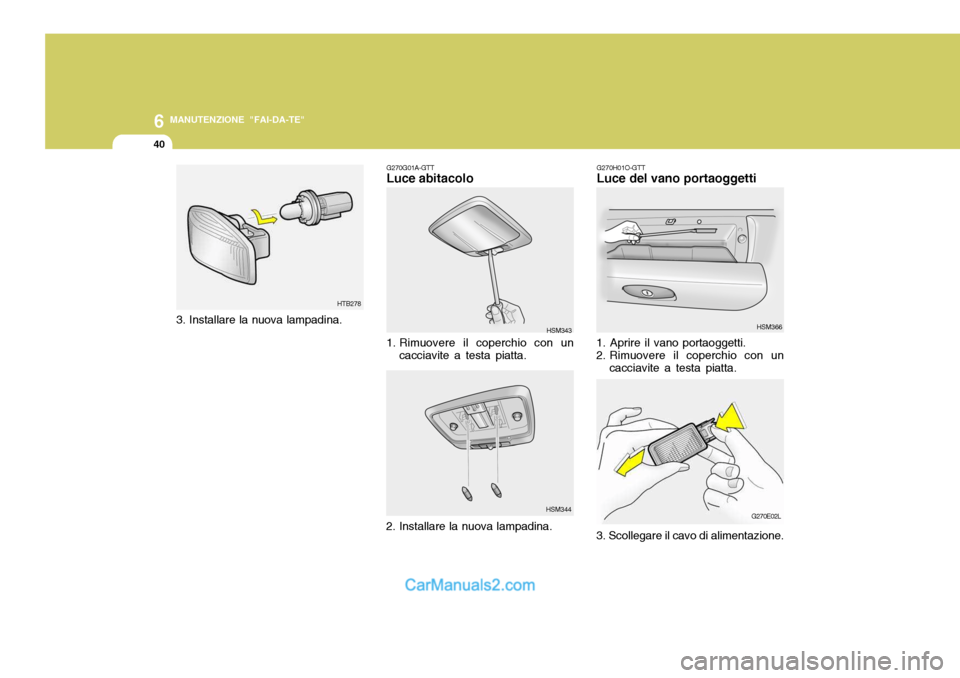

G270H01O-GTT Luce del vano portaoggetti
1. Aprire il vano portaoggetti.
2. Rimuovere il coperchio con un cacciavite a testa piatta. HSM366
G270E02L
3. Scollegare il cavo di alimentazione.G270G01A-GTT Luce abitacolo
HSM343
1. Rimuovere il coperchio con un cacciavite a testa piatta.
HSM344
2. Installare la nuova lampadina.
HTB278
3. Installare la nuova lampadina.

6
MANUTENZIONE "FAI-DA-TE"
41
HTB284
4. Installare la nuova lampadina.

6
42
MANUTENZIONE "FAI-DA-TE"

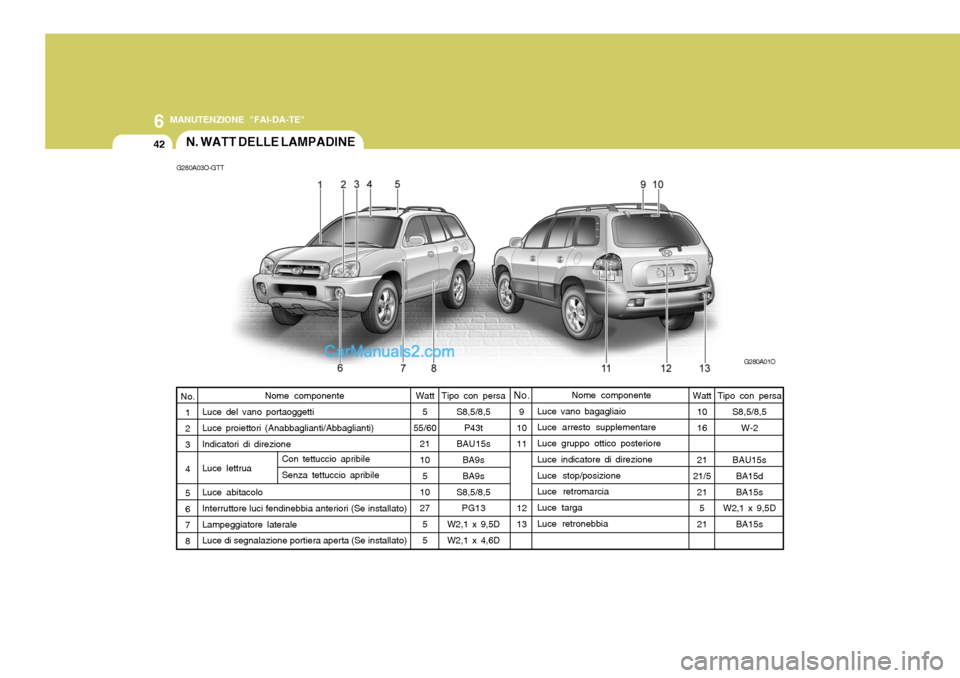

G280A03O-GTTN. WATT DELLE LAMPADINE
G280A01O
Nome componente
Luce del vano portaoggetti Luce proiettori (Anabbaglianti/Abbaglianti) Indicatori di direzione Luce lettrua Luce abitacolo Interruttore luci fendinebbia anteriori (Se installato) Lampeggiatore laterale Luce di segnalazione portiera aperta (Se installato) Watt
5
55/60 21 105
10 27 55
No.
1 2 3 4 5 6 7 8
Con tettuccio apribile Senza tettuccio apribile Nome componente
Luce vano bagagliaio Luce arresto supplementare Luce gruppo ottico posteriore Luce indicatore di direzione Luce stop/posizione Luce retromarcia Luce targa Luce retronebbia Watt
10 16 21
21/5
215
21
No.
9
10 11 12 13
Tipo con persa S8,5/8,5
P43t
BAU15s
BA9s BA9s
S8,5/8,5 PG13
W2,1 x 9,5DW2,1 x 4,6D Tipo con persa
S8,5/8,5
W-2
BAU15s BA15d BA15s
W2,1 x 9,5D
BA15s

6
MANUTENZIONE "FAI-DA-TE"
43
G200C01O-F AMPE-
RAGIO 140A50A 50A 40A30A30A40A30A 40A 20A15A10A10A20A 20A 10A15A20A10A10A 10A COMPONENTI PROTETTI
AlternatoreRelè luci di posizione posteriori, fusibile 11~17, connettore di alimentazione Relè d'avviamento, blocchetto d'avviamentoFusibile A/C, relè del soffiatoreCentralina ABS, connettore spurgo d'ariaCentralina ABS, connettore spurgo d'ariaRelè controllo del motore Relè degli alzacristalli elettrici, fusibile 26 Relè del ventilatore radiatoreRelè del ventilatore condensatoreRelè delle luci fendinebbiaProiettore sinistro, quadro strumenti, centralina delle luci per marcia diurna (DRL)Proiettore destro Sensore di mancata accensione, sensore ossigeno IniettoreSpia controllo motore, ECM, PCMRelè della pompa carburante, ECM, TCM, alternatore, PCMRelè controllo del cambio automatico (ATM), centralina delle 4 ruote motriciRelè avvisatore acustico Relè A/C PCM, ECM
ALT B+
IGN
VENTIL
ABS.1 ABS.2 ECU
ALZACRISTALLI VENT RAD
VENTOLA CON FARI ANTINEB ABBAGL(SX) ABBAGL(DX)
ECU #1ECU #2ECU #3
ECU(B+) ATM
AVVACUSTICO A/C
AVVIAMENTO
COLLEG-
AMENTO FUSIBILI
FUSIBILI
DESCRIZIONE
G200C02O-GTT Vano motore NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata sudi questa. DESCRIZIONE DEL PANELLO FUSIBILI
