2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

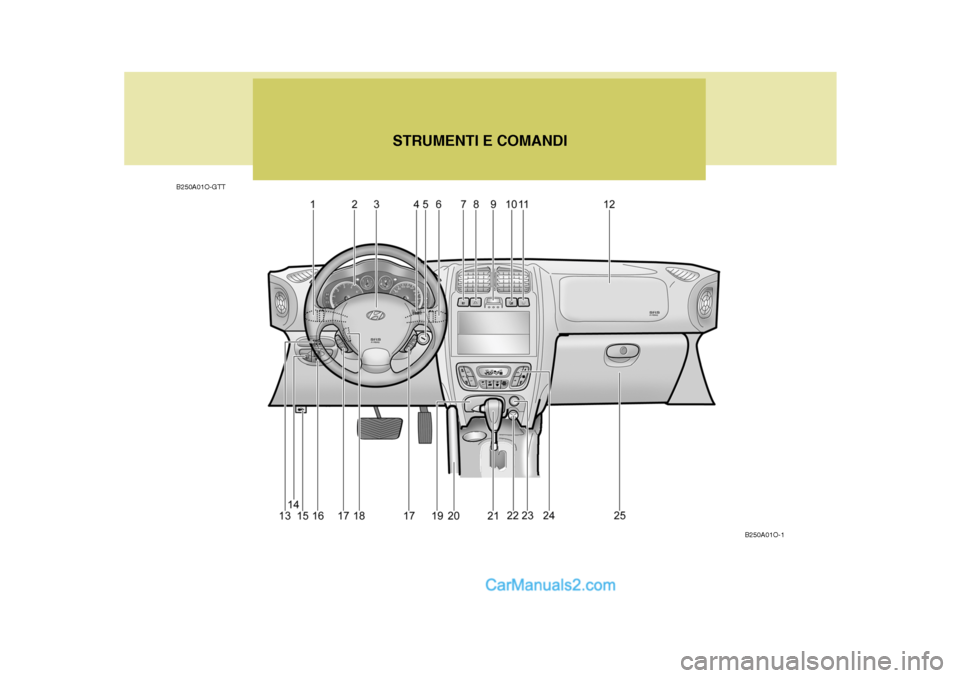

B250A01O-GTTSTRUMENTI E COMANDI
B250A01O-1

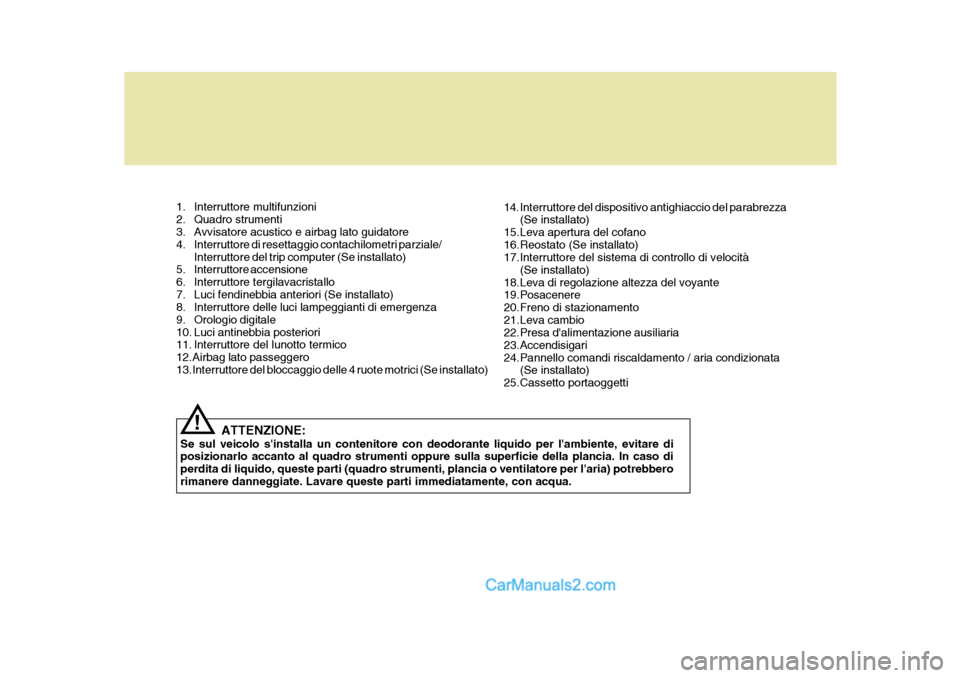

1. Interruttore multifunzioni
2. Quadro strumenti
3. Avvisatore acustico e airbag lato guidatore
4. Interruttore di resettaggio contachilometri parziale/Interruttore del trip computer (Se installato)
5. Interruttore accensione
6. Interruttore tergilavacristallo
7. Luci fendinebbia anteriori (Se installato)
8. Interruttore delle luci lampeggianti di emergenza
9. Orologio digitale
10. Luci antinebbia posteriori
11. Interruttore del lunotto termico
12.Airbag lato passeggero
13.Interruttore del bloccaggio delle 4 ruote motrici (Se installato)
ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare diposizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita di liquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebberorimanere danneggiate. Lavare queste parti immediatamente, con acqua.
! 14. Interruttore del dispositivo antighiaccio del parabrezza
(Se installato)
15.Leva apertura del cofano
16.Reostato (Se installato)
17.Interruttore del sistema di controllo di velocità (Se installato)
18.Leva di regolazione altezza del voyante
19.Posacenere
20.Freno di stazionamento
21.Leva cambio
22.Presa d'alimentazione ausiliaria
23.Accendisigari
24.Pannello comandi riscaldamento / aria condizionata (Se installato)
25.Cassetto portaoggetti

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO

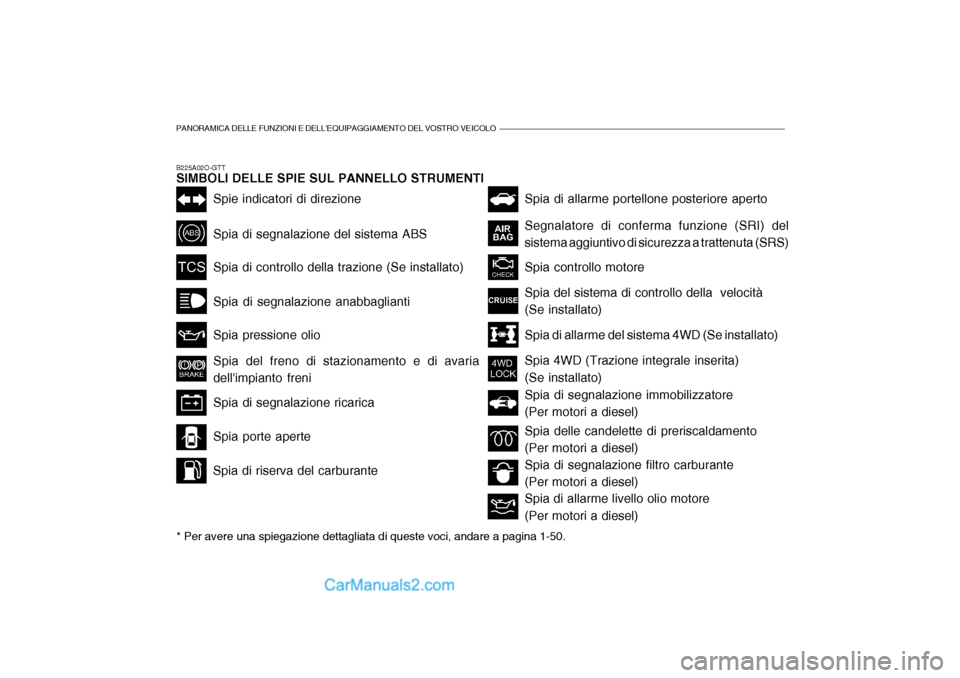

B225A02O-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-50.
Spia di allarme del sistema 4WD (Se installato)
Spia del sistema di controllo della velocità (Se installato)
Spia controllo motore
Segnalatore di conferma funzione (SRI) del sistema aggiuntivo di sicurezza a trattenuta (SRS)
Spia di allarme portellone posteriore aperto
Spia porte aperte
Spia di controllo della trazione (Se installato)
Spia di segnalazione del sistema ABS
Spie indicatori di direzione
Spia di segnalazione anabbaglianti Spia pressione olio Spia del freno di stazionamento e di avaria dell'impianto freni Spia di segnalazione ricarica
Spia delle candelette di preriscaldamento (Per motori a diesel) Spia di segnalazione filtro carburante (Per motori a diesel)
Spia di riserva del carburante
Spia di allarme livello olio motore (Per motori a diesel)
Spia 4WD (Trazione integrale inserita) (Se installato) Spia di segnalazione immobilizzatore (Per motori a diesel)

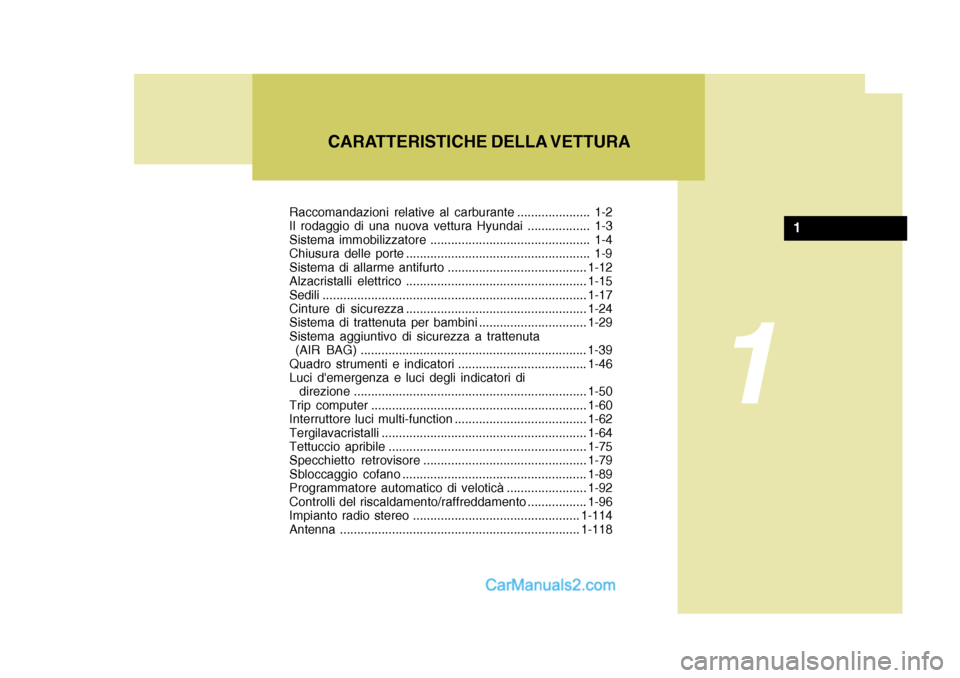

Raccomandazioni relative al carburante ..................... 1-2
Il rodaggio di una nuova vettura Hyundai .................. 1-3
Sistema immobilizzatore .............................................. 1-4
Chiusura delle porte ..................................................... 1-9
Sistema di allarme antifurto ........................................1-12
Alzacristalli el ettrico.................................................... 1-15
Sedili ............................................................................ 1-17
Cinture di sicurezza .................................................... 1-24
Sistema di trattenuta per bambi ni ...............................1-29
Sistema aggiuntivo di sicurezza a trattenuta
(AIR BAG) ................................ ................................. 1-39
Quadro strumenti e indicatori..................................... 1-46
Luci d'emergenza e luci degli indicatori di
direzione ................................................................... 1-50
Trip computer .............................................................. 1-60
Interruttore luci multi-function ...................................... 1-62
Tergilavacristalli ........................................................... 1-64
Tettuccio apribile ......................................................... 1-75
Specchietto retrovisore ............................................... 1-79
Sbloccaggio cofano ..................................................... 1-89
Programmatore automatico di veloticà .......................1-92
Controlli del riscaldam ento/raffreddamento.................1-96
Impianto radio stereo ................................................ 1-114
Antenna ..................................................................... 1-118
CARATTERISTICHE DELLA VETTURA
1
1

1CARATTERISTICHE DELLA VETTURA

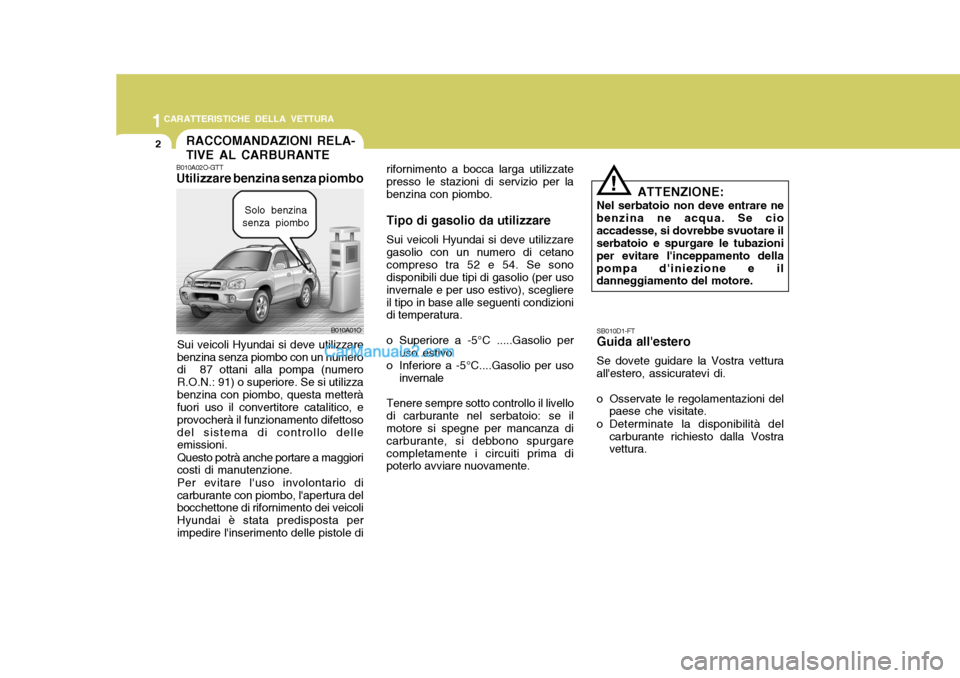

2RACCOMANDAZIONI RELA- TIVE AL CARBURANTE
B010A01O
B010A02O-GTT Utilizzare benzina senza piombo
Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numero di 87 ottani alla pompa (numero R.O.N.: 91) o superiore. Se si utilizzabenzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamento difettosodel sistema di controllo delle emissioni. Questo potrà anche portare a maggiori costi di manutenzione. Per evitare l'uso involontario di carburante con piombo, l'apertura del bocchettone di rifornimento dei veicoli Hyundai è stata predisposta perimpedire l'inserimento delle pistole di Solo benzina
senza piombo rifornimento a bocca larga utilizzatepresso le stazioni di servizio per labenzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetanocompreso tra 52 e 54. Se sono disponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliereil tipo in base alle seguenti condizioni di temperatura.
o Superiore a -5°C .....Gasolio per uso estivo
o Inferiore a -5°C....Gasolio per uso
invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motore si spegne per mancanza di carburante, si debbono spurgarecompletamente i circuiti prima di poterlo avviare nuovamente. ATTENZIONE:
Nel serbatoio non deve entrare ne
benzina ne acqua. Se cio accadesse, si dovrebbe svuotare il serbatoio e spurgare le tubazioni per evitare l'inceppamento dellapompa d'iniezione e il danneggiamento del motore.
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura
all'estero, assicuratevi di.
o Osservate le regolamentazioni del paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
!

1
CARATTERISTICHE DELLA VETTURA

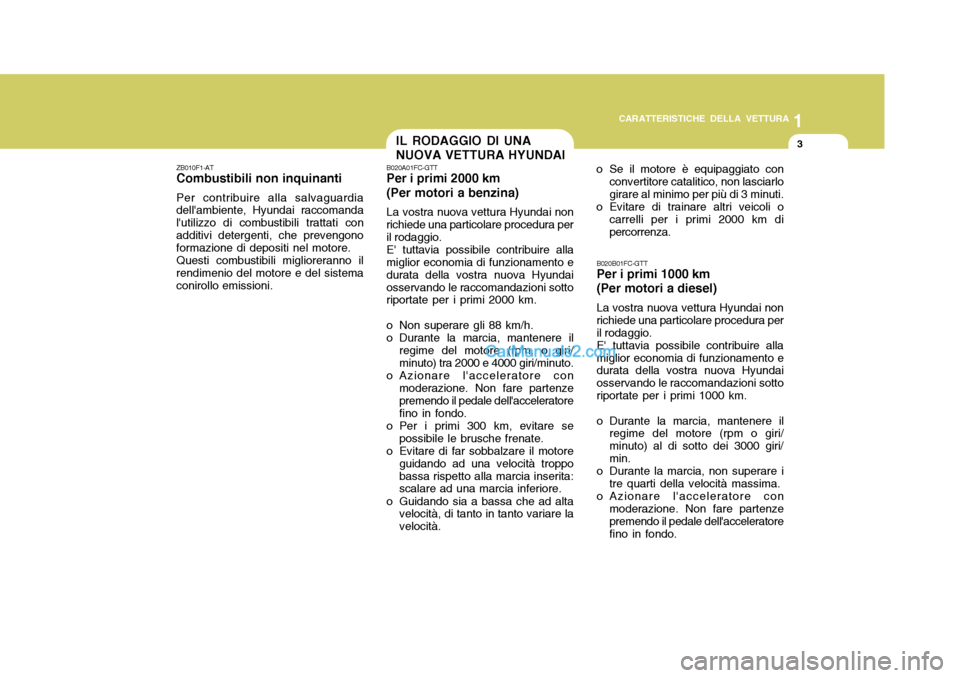

3IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
ZB010F1-AT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai raccomanda l'utilizzo di combustibili trattati conadditivi detergenti, che prevengono formazione di depositi nel motore. Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. B020A01FC-GTTPer i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non
richiede una particolare procedura per il rodaggio.
E' tuttavia possibile contribuire alla
miglior economia di funzionamento edurata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h.
o Durante la marcia, mantenere il regime del motore (rpm, o giri/ minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratorefino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità. o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 2000 km dipercorrenza.
B020B01FC-GTT Per i primi 1000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio.E' tuttavia possibile contribuire allamiglior economia di funzionamento e durata della vostra nuova Hyundai osservando le raccomandazioni sottoriportate per i primi 1000 km.
o Durante la marcia, mantenere il regime del motore (rpm o giri/ minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.
o Azionare l'acceleratore con
moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.

1CARATTERISTICHE DELLA VETTURA

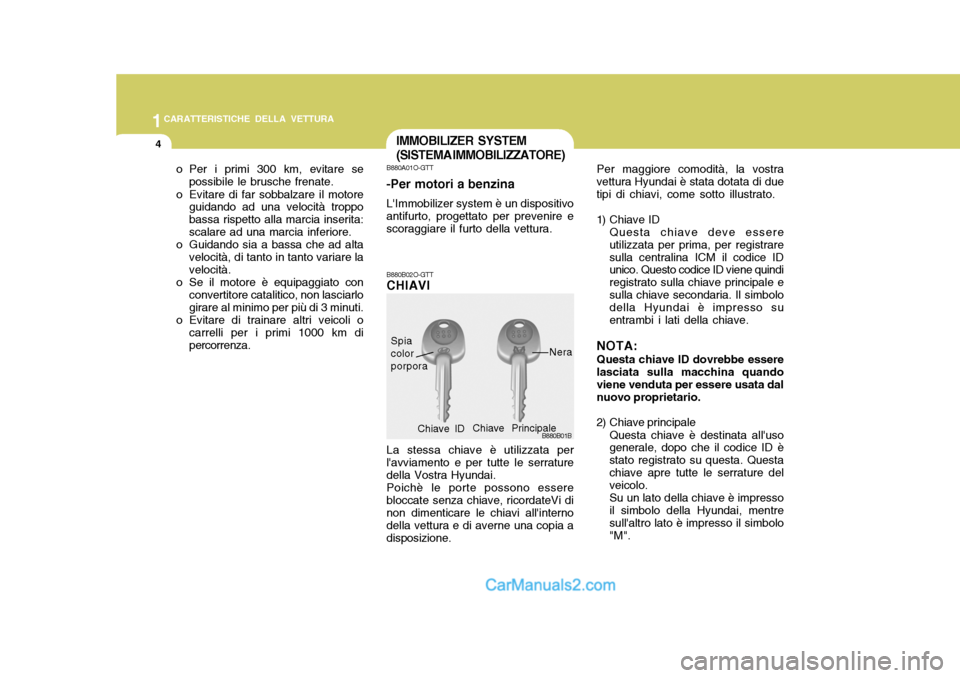

4IMMOBILIZER SYSTEM (SISTEMA IMMOBILIZZATORE)
B880B02O-GTT CHIAVI La stessa chiave è utilizzata per l'avviamento e per tutte le serrature della Vostra Hyundai. Poichè le porte possono essere bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'interno della vettura e di averne una copia adisposizione. Per maggiore comodità, la vostra
vettura Hyundai è stata dotata di duetipi di chiavi, come sotto illustrato.
1) Chiave ID Questa chiave deve essere utilizzata per prima, per registraresulla centralina ICM il codice ID unico. Questo codice ID viene quindi registrato sulla chiave principale esulla chiave secondaria. Il simbolo della Hyundai è impresso su entrambi i lati della chiave.
NOTA: Questa chiave ID dovrebbe essere
lasciata sulla macchina quando viene venduta per essere usata dal nuovo proprietario.
2) Chiave principale Questa chiave è destinata all'uso generale, dopo che il codice ID è stato registrato su questa. Questachiave apre tutte le serrature del veicolo. Su un lato della chiave è impresso il simbolo della Hyundai, mentre sull'altro lato è impresso il simbolo"M".
B880B01B
Spia color porpora
o Per i primi 300 km, evitare se
possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita:scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 1000 km di percorrenza. B880A01O-GTT -Per motori a benzina L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura.
Nera
Chiave ID Chiave Principale

1
CARATTERISTICHE DELLA VETTURA
5

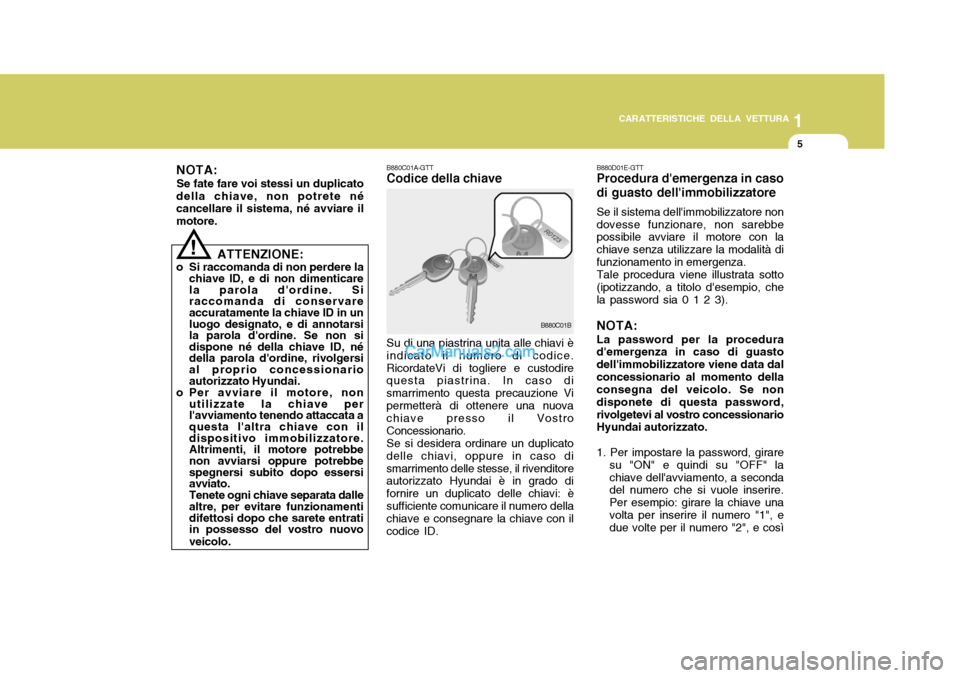

NOTA:
Se fate fare voi stessi un duplicato
della chiave, non potrete né cancellare il sistema, né avviare il motore. B880C01A-GTT Codice della chiave Su di una piastrina unita alle chiavi è indicato il numero di codice.RicordateVi di togliere e custodire questa piastrina. In caso di smarrimento questa precauzione Vipermetterà di ottenere una nuova chiave presso il Vostro Concessionario.Se si desidera ordinare un duplicatodelle chiavi, oppure in caso dismarrimento delle stesse, il rivenditore autorizzato Hyundai è in grado di fornire un duplicato delle chiavi: èsufficiente comunicare il numero della chiave e consegnare la chiave con il codice ID.B880C01B
ATTENZIONE:
o Si raccomanda di non perdere la chiave ID, e di non dimenticare la parola d'ordine. Si raccomanda di conservareaccuratamente la chiave ID in un luogo designato, e di annotarsi la parola d'ordine. Se non sidispone né della chiave ID, nédella parola d'ordine, rivolgersi al proprio concessionario autorizzato Hyundai.
o Per avviare il motore, non utilizzate la chiave perl'avviamento tenendo attaccata aquesta l'altra chiave con il dispositivo immobilizzatore. Altrimenti, il motore potrebbenon avviarsi oppure potrebbe spegnersi subito dopo essersi avviato. Tenete ogni chiave separata dalle altre, per evitare funzionamenti difettosi dopo che sarete entrati in possesso del vostro nuovo veicolo.
! B880D01E-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Se il sistema dell'immobilizzatore non dovesse funzionare, non sarebbe possibile avviare il motore con la chiave senza utilizzare la modalità difunzionamento in emergenza.Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3). NOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato. 1. Per impostare la password, girare
su "ON" e quindi su "OFF" la chiave dell'avviamento, a seconda del numero che si vuole inserire. Per esempio: girare la chiave unavolta per inserire il numero "1", e due volte per il numero "2", e così
