2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

2
OPERAZIONI DI GUIDA
7

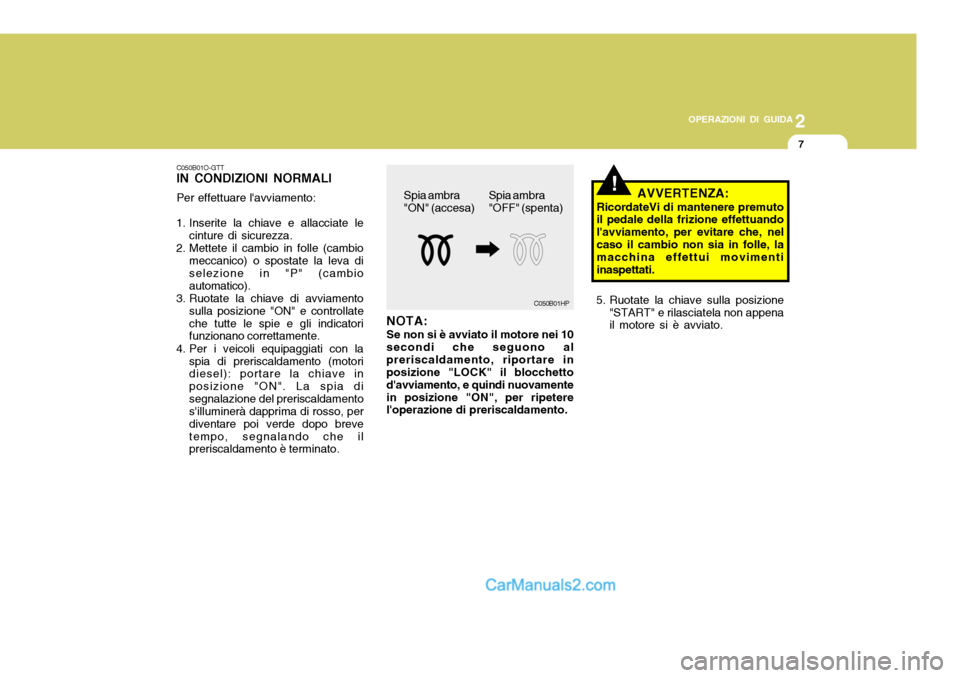

C050B01O-GTT IN CONDIZIONI NORMALI Per effettuare l'avviamento:
1. Inserite la chiave e allacciate le cinture di sicurezza.
2. Mettete il cambio in folle (cambio meccanico) o spostate la leva di selezione in "P" (cambio automatico).
3. Ruotate la chiave di avviamento
sulla posizione "ON" e controllateche tutte le spie e gli indicatori funzionano correttamente.
4. Per i veicoli equipaggiati con la spia di preriscaldamento (motoridiesel): portare la chiave in posizione "ON". La spia disegnalazione del preriscaldamento s'illuminerà dapprima di rosso, per diventare poi verde dopo brevetempo, segnalando che il preriscaldamento è terminato.
Spia ambra "OFF" (spenta)
Spia ambra"ON" (accesa)
C050B01HP
NOTA: Se non si è avviato il motore nei 10
secondi che seguono al preriscaldamento, riportare in posizione "LOCK" il blocchetto d'avviamento, e quindi nuovamentein posizione "ON", per ripetere l'operazione di preriscaldamento. AVVERTENZA:
RicordateVi di mantenere premutoil pedale della frizione effettuando l'avviamento, per evitare che, nelcaso il cambio non sia in folle, la macchina effettui movimenti inaspettati.!
5. Ruotate la chiave sulla posizione "START" e rilasciatela non appena il motore si è avviato.

2 OPERAZIONI DI GUIDA

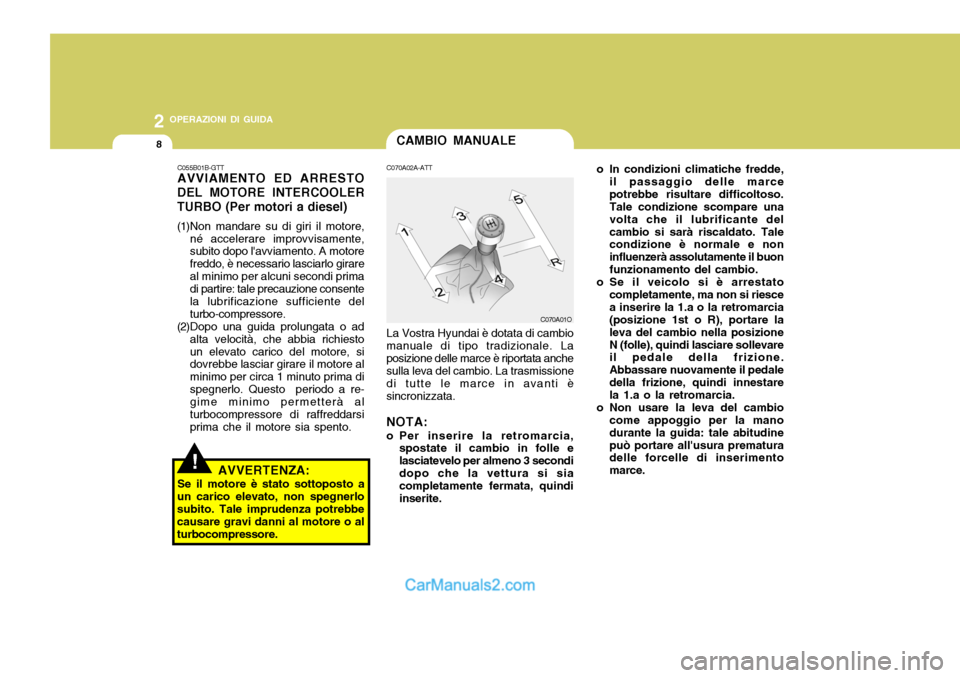

8CAMBIO MANUALE
C070A02A-ATT La Vostra Hyundai è dotata di cambio
manuale di tipo tradizionale. La posizione delle marce è riportata anche sulla leva del cambio. La trasmissione di tutte le marce in avanti èsincronizzata.
NOTA:
o Per inserire la retromarcia, spostate il cambio in folle elasciatevelo per almeno 3 secondidopo che la vettura si sia completamente fermata, quindi inserite. o In condizioni climatiche fredde,
il passaggio delle marcepotrebbe risultare difficoltoso. Tale condizione scompare una volta che il lubrificante delcambio si sarà riscaldato. Tale condizione è normale e non influenzerà assolutamente il buonfunzionamento del cambio.
o Se il veicolo si è arrestato
completamente, ma non si riescea inserire la 1.a o la retromarcia (posizione 1st o R), portare la leva del cambio nella posizioneN (folle), quindi lasciare sollevare il pedale della frizione. Abbassare nuovamente il pedaledella frizione, quindi innestare la 1.a o la retromarcia.
o Non usare la leva del cambio come appoggio per la mano durante la guida: tale abitudinepuò portare all'usura prematura delle forcelle di inserimento marce.
C070A01O
!
C055B01B-GTT AVVIAMENTO ED ARRESTO
DEL MOTORE INTERCOOLER TURBO (Per motori a diesel)
(1)Non mandare su di giri il motore, né accelerare improvvisamente, subito dopo l'avviamento. A motore freddo, è necessario lasciarlo girareal minimo per alcuni secondi prima di partire: tale precauzione consente la lubrificazione sufficiente delturbo-compressore.
(2)Dopo una guida prolungata o ad
alta velocità, che abbia richiestoun elevato carico del motore, si dovrebbe lasciar girare il motore al minimo per circa 1 minuto prima dispegnerlo. Questo periodo a re- gime minimo permetterà al turbocompressore di raffreddarsiprima che il motore sia spento.
AVVERTENZA:
Se il motore è stato sottoposto a
un carico elevato, non spegnerlosubito. Tale imprudenza potrebbe causare gravi danni al motore o al turbocompressore.

2
OPERAZIONI DI GUIDA
9
!

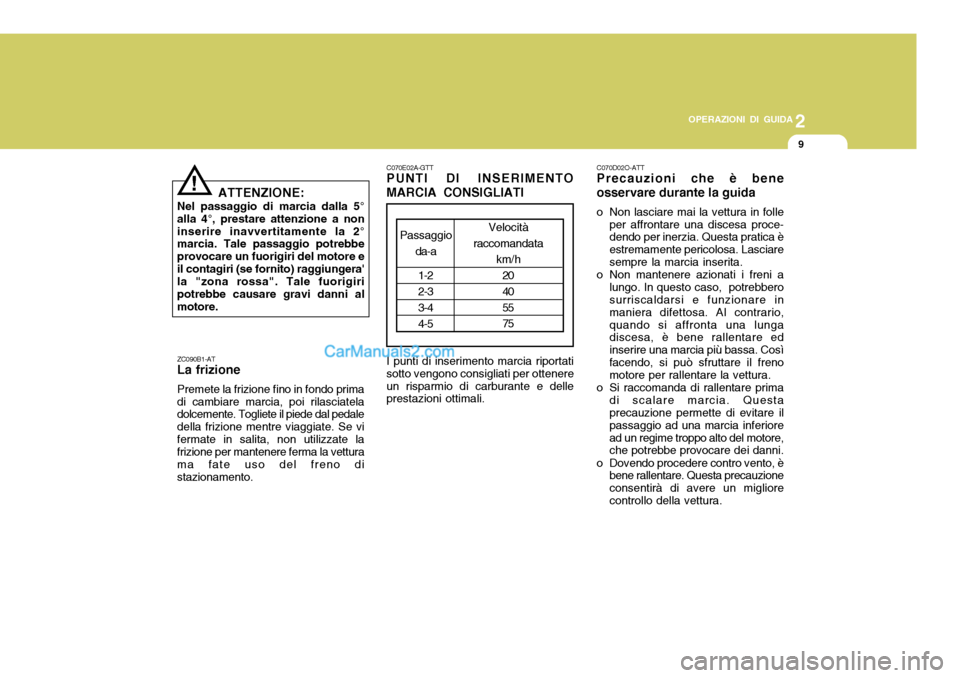

ZC090B1-AT La frizione Premete la frizione fino in fondo prima di cambiare marcia, poi rilasciatela dolcemente. Togliete il piede dal pedale della frizione mentre viaggiate. Se vifermate in salita, non utilizzate la frizione per mantenere ferma la vettura ma fate uso del freno distazionamento. ATTENZIONE:
Nel passaggio di marcia dalla 5°alla 4°, prestare attenzione a noninserire inavvertitamente la 2° marcia. Tale passaggio potrebbe provocare un fuorigiri del motore eil contagiri (se fornito) raggiungera' la "zona rossa". Tale fuorigiri potrebbe causare gravi danni almotore. C070E02A-GTT PUNTI DI INSERIMENTO MARCIA CONSIGLIATI
Passaggio da-a
1-2 2-3 3-4 4-5
Velocità
raccomandata km/h
20 40 55 75
I punti di inserimento marcia riportati sotto vengono consigliati per ottenereun risparmio di carburante e delle prestazioni ottimali. C070D02O-ATTPrecauzioni che è bene
osservare durante la guida
o Non lasciare mai la vettura in folle per affrontare una discesa proce- dendo per inerzia. Questa pratica è estremamente pericolosa. Lasciaresempre la marcia inserita.
o Non mantenere azionati i freni a
lungo. In questo caso, potrebbero surriscaldarsi e funzionare in maniera difettosa. Al contrario,quando si affronta una lunga discesa, è bene rallentare ed inserire una marcia più bassa. Cosìfacendo, si può sfruttare il freno motore per rallentare la vettura.
o Si raccomanda di rallentare prima di scalare marcia. Questaprecauzione permette di evitare il passaggio ad una marcia inferioread un regime troppo alto del motore, che potrebbe provocare dei danni.
o Dovendo procedere contro vento, è bene rallentare. Questa precauzione consentirà di avere un migliorecontrollo della vettura.

2 OPERAZIONI DI GUIDA
10
!

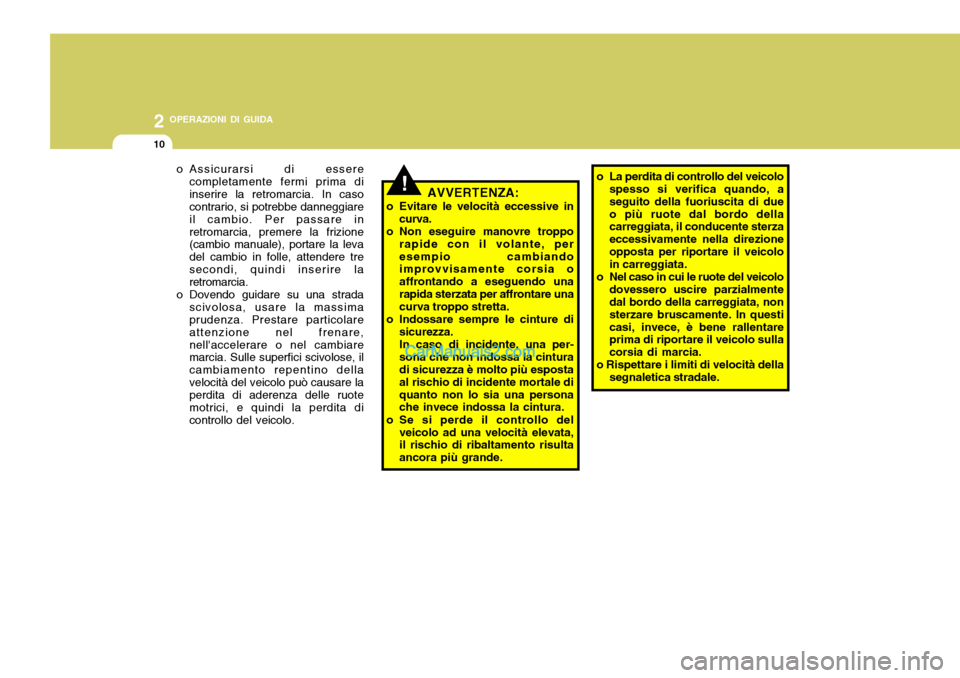

o Assicurarsi di essere
completamente fermi prima di inserire la retromarcia. In caso contrario, si potrebbe danneggiare il cambio. Per passare inretromarcia, premere la frizione (cambio manuale), portare la leva del cambio in folle, attendere tresecondi, quindi inserire la retromarcia.
o Dovendo guidare su una strada scivolosa, usare la massimaprudenza. Prestare particolare attenzione nel frenare,nell'accelerare o nel cambiare marcia. Sulle superfici scivolose, il cambiamento repentino dellavelocità del veicolo può causare la perdita di aderenza delle ruote motrici, e quindi la perdita dicontrollo del veicolo. AVVERTENZA:
o Evitare le velocità eccessive in curva.
o Non eseguire manovre troppo rapide con il volante, peresempio cambiando improvvisamente corsia o affrontando a eseguendo unarapida sterzata per affrontare una curva troppo stretta.
o Indossare sempre le cinture di sicurezza. In caso di incidente, una per-sona che non indossa la cintura di sicurezza è molto più esposta al rischio di incidente mortale diquanto non lo sia una persona che invece indossa la cintura.
o Se si perde il controllo del veicolo ad una velocità elevata,il rischio di ribaltamento risulta ancora più grande. o La perdita di controllo del veicolo
spesso si verifica quando, aseguito della fuoriuscita di dueo più ruote dal bordo della carreggiata, il conducente sterza eccessivamente nella direzioneopposta per riportare il veicolo in carreggiata.
o Nel caso in cui le ruote del veicolo dovessero uscire parzialmentedal bordo della carreggiata, non sterzare bruscamente. In questicasi, invece, è bene rallentare prima di riportare il veicolo sulla corsia di marcia.
o Rispettare i limiti di velocità della segnaletica stradale.

2
OPERAZIONI DI GUIDA

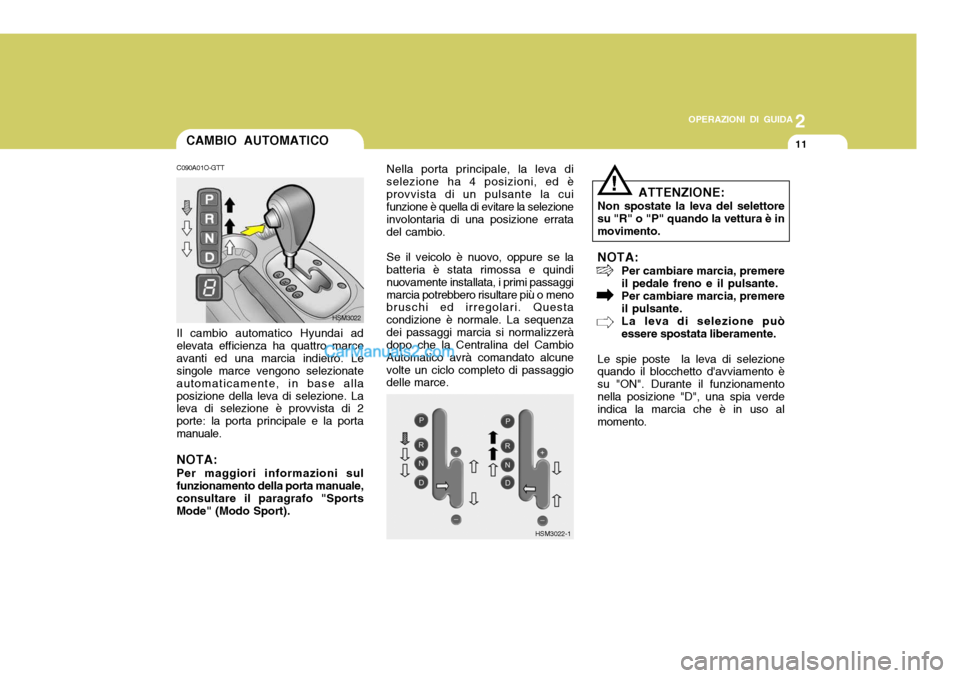

11CAMBIO AUTOMATICO
HSM3022Nella porta principale, la leva di selezione ha 4 posizioni, ed èprovvista di un pulsante la cui funzione è quella di evitare la selezione involontaria di una posizione erratadel cambio. Se il veicolo è nuovo, oppure se la batteria è stata rimossa e quindi nuovamente installata, i primi passaggimarcia potrebbero risultare più o meno bruschi ed irregolari. Questa condizione è normale. La sequenzadei passaggi marcia si normalizzerà dopo che la Centralina del Cambio Automatico avrà comandato alcunevolte un ciclo completo di passaggio delle marce.
Il cambio automatico Hyundai ad elevata efficienza ha quattro marceavanti ed una marcia indietro. Le singole marce vengono selezionate automaticamente, in base allaposizione della leva di selezione. La leva di selezione è provvista di 2 porte: la porta principale e la portamanuale. NOTA: Per maggiori informazioni sul funzionamento della porta manuale, consultare il paragrafo "SportsMode" (Modo Sport). C090A01O-GTT
ATTENZIONE:
Non spostate la leva del selettore
su "R" o "P" quando la vettura è inmovimento.
NOTA: Per cambiare marcia, premere il pedale freno e il pulsante. Per cambiare marcia, premere il pulsante.La leva di selezione puòessere spostata liberamente.
Le spie poste la leva di selezione
quando il blocchetto d'avviamento èsu "ON". Durante il funzionamentonella posizione "D", una spia verde indica la marcia che è in uso al momento.
!
HSM3022-1

2 OPERAZIONI DI GUIDA
12

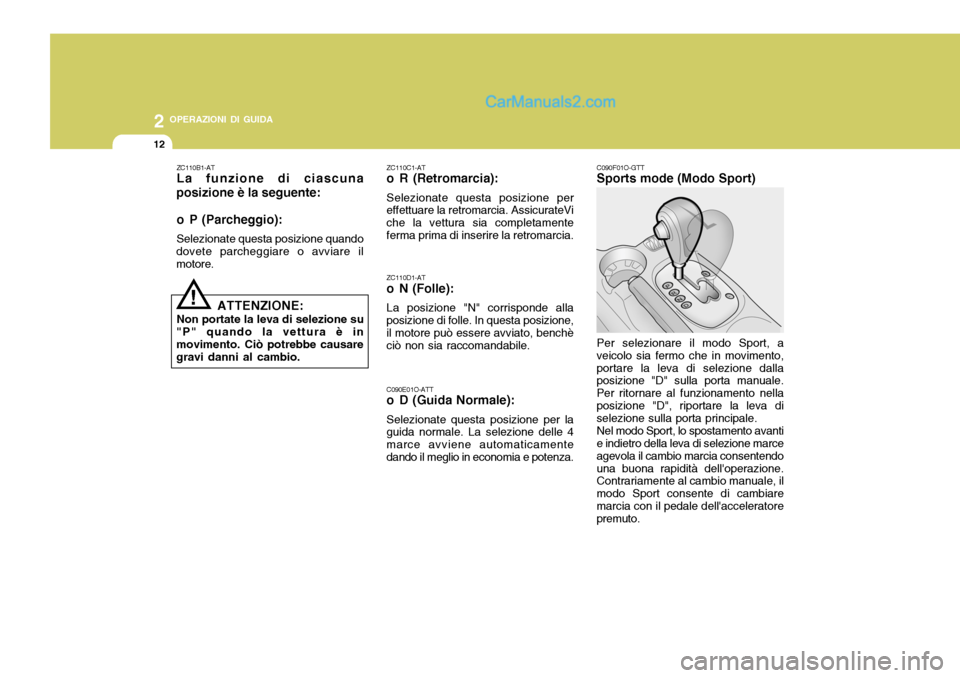

C090F01O-GTT Sports mode (Modo Sport) Per selezionare il modo Sport, a
veicolo sia fermo che in movimento, portare la leva di selezione dalla posizione "D" sulla porta manuale. Per ritornare al funzionamento nellaposizione "D", riportare la leva di selezione sulla porta principale.
Nel modo Sport, lo spostamento avanti
e indietro della leva di selezione marce agevola il cambio marcia consentendouna buona rapidità dell'operazione. Contrariamente al cambio manuale, il modo Sport consente di cambiaremarcia con il pedale dell'acceleratore premuto.
ZC110B1-ATLa funzione di ciascuna
posizione è la seguente:
o P (Parcheggio): Selezionate questa posizione quando
dovete parcheggiare o avviare il motore.
ATTENZIONE:
Non portate la leva di selezione su
"P" quando la vettura è inmovimento. Ciò potrebbe causare gravi danni al cambio.
! ZC110D1-AT
o N (Folle): La posizione "N" corrisponde alla posizione di folle. In questa posizione, il motore può essere avviato, benchèciò non sia raccomandabile. C090E01O-ATT
o D (Guida Normale): Selezionate questa posizione per la guida normale. La selezione delle 4 marce avviene automaticamentedando il meglio in economia e potenza.
ZC110C1-AT
o R (Retromarcia): Selezionate questa posizione per effettuare la retromarcia. AssicurateVi che la vettura sia completamenteferma prima di inserire la retromarcia.

2
OPERAZIONI DI GUIDA
13

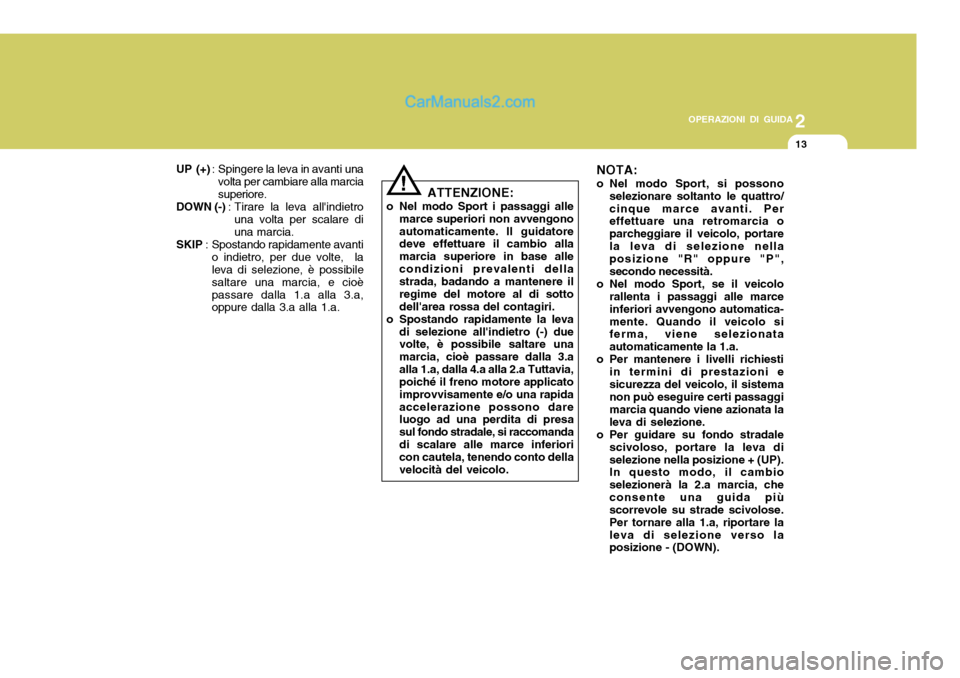

UP (+) : Spingere la leva in avanti una
volta per cambiare alla marcia superiore.
DOWN (-) : Tirare la leva all'indietro
una volta per scalare diuna marcia.
SKIP : Spostando rapidamente avanti
o indietro, per due volte, la leva di selezione, è possibile saltare una marcia, e cioèpassare dalla 1.a alla 3.a, oppure dalla 3.a alla 1.a. ATTENZIONE:
o Nel modo Sport i passaggi alle marce superiori non avvengono automaticamente. Il guidatore deve effettuare il cambio alla marcia superiore in base allecondizioni prevalenti della strada, badando a mantenere il regime del motore al di sottodell'area rossa del contagiri.
o Spostando rapidamente la leva di selezione all'indietro (-) due volte, è possibile saltare una marcia, cioè passare dalla 3.aalla 1.a, dalla 4.a alla 2.a Tuttavia, poiché il freno motore applicato improvvisamente e/o una rapidaaccelerazione possono dare luogo ad una perdita di presa sul fondo stradale, si raccomandadi scalare alle marce inferiori con cautela, tenendo conto della velocità del veicolo.
! NOTA:
o Nel modo Sport, si possono
selezionare soltanto le quattro/ cinque marce avanti. Per effettuare una retromarcia o parcheggiare il veicolo, portarela leva di selezione nella posizione "R" oppure "P", secondo necessità.
o Nel modo Sport, se il veicolo rallenta i passaggi alle marceinferiori avvengono automatica-mente. Quando il veicolo si ferma, viene selezionata automaticamente la 1.a.
o Per mantenere i livelli richiesti
in termini di prestazioni esicurezza del veicolo, il sistema non può eseguire certi passaggi marcia quando viene azionata laleva di selezione.
o Per guidare su fondo stradale
scivoloso, portare la leva diselezione nella posizione + (UP). In questo modo, il cambio selezionerà la 2.a marcia, checonsente una guida più scorrevole su strade scivolose. Per tornare alla 1.a, riportare laleva di selezione verso la posizione - (DOWN).

2 OPERAZIONI DI GUIDA
14

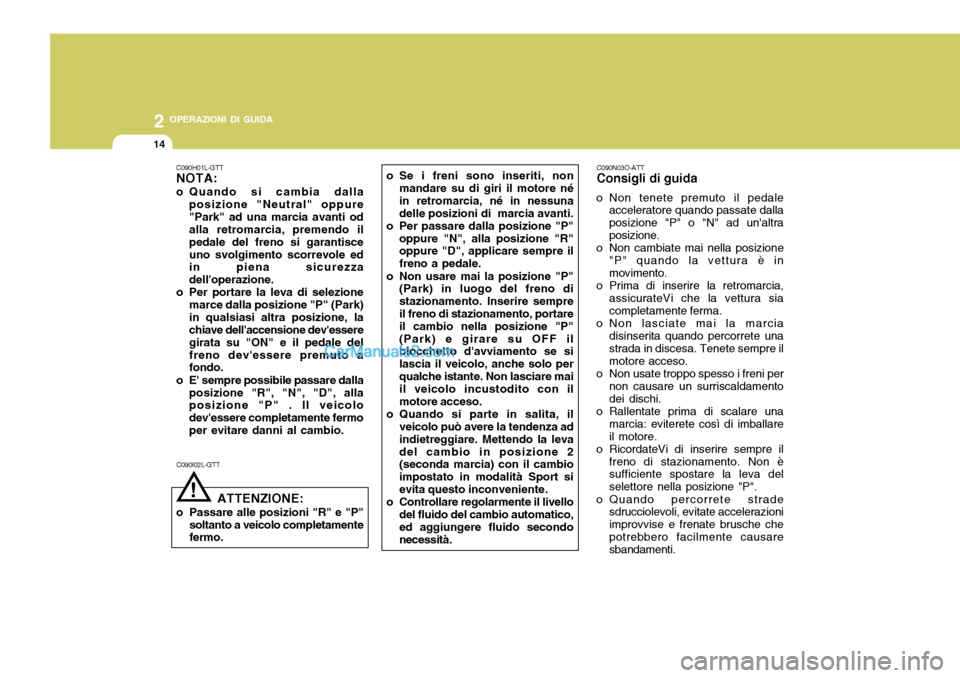

C090N03O-ATT Consigli di guida
o Non tenete premuto il pedale acceleratore quando passate dalla posizione "P" o "N" ad un'altraposizione.
o Non cambiate mai nella posizione
"P" quando la vettura è inmovimento.
o Prima di inserire la retromarcia, assicurateVi che la vettura sia completamente ferma.
o Non lasciate mai la marcia disinserita quando percorrete unastrada in discesa. Tenete sempre il motore acceso.
o Non usate troppo spesso i freni per
non causare un surriscaldamentodei dischi.
o Rallentate prima di scalare una
marcia: eviterete così di imballareil motore.
o RicordateVi di inserire sempre il freno di stazionamento. Non è sufficiente spostare la leva del selettore nella posizione "P".
o Quando percorrete strade sdrucciolevoli, evitate accelerazioniimprovvise e frenate brusche chepotrebbero facilmente causare sbandamenti.
C090H01L-GTTNOTA:
o Quando si cambia dalla
posizione "Neutral" oppure "Park" ad una marcia avanti od alla retromarcia, premendo il pedale del freno si garantisceuno svolgimento scorrevole ed
in piena sicurezza dell'operazione.
o Per portare la leva di selezione
marce dalla posizione "P" (Park)in qualsiasi altra posizione, la chiave dell'accensione dev'essere girata su "ON" e il pedale delfreno dev'essere premuto a fondo.
o E' sempre possibile passare dalla posizione "R", "N", "D", allaposizione "P" . Il veicolo dev'essere completamente fermoper evitare danni al cambio.
C090I02L-GTT
! ATTENZIONE:
o Passare alle posizioni "R" e "P" soltanto a veicolo completamente fermo. o Se i freni sono inseriti, non
mandare su di giri il motore né in retromarcia, né in nessunadelle posizioni di marcia avanti.
o Per passare dalla posizione "P" oppure "N", alla posizione "R" oppure "D", applicare sempre il freno a pedale.
o Non usare mai la posizione "P" (Park) in luogo del freno distazionamento. Inserire sempreil freno di stazionamento, portare il cambio nella posizione "P" (Park) e girare su OFF il blocchetto d'avviamento se si lascia il veicolo, anche solo perqualche istante. Non lasciare mai il veicolo incustodito con il motore acceso.
o Quando si parte in salita, il veicolo può avere la tendenza adindietreggiare. Mettendo la levadel cambio in posizione 2 (seconda marcia) con il cambio impostato in modalità Sport sievita questo inconveniente.
o Controllare regolarmente il livello del fluido del cambio automatico, ed aggiungere fluido secondo necessità.
