8INFORMAZIONI GENERALI
4
!
HA1409

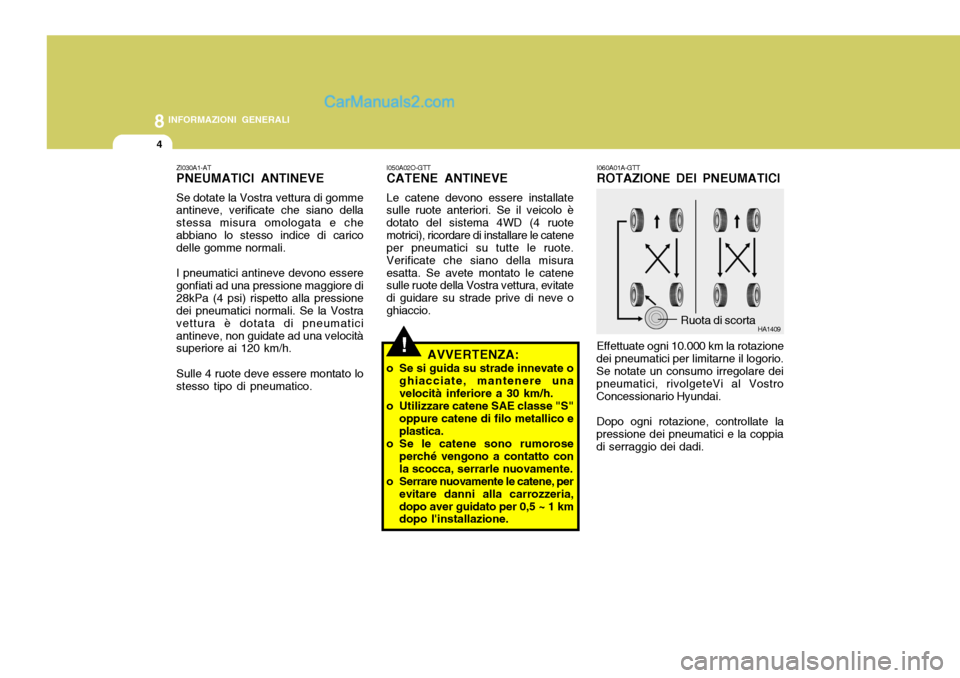

I060A01A-GTT ROTAZIONE DEI PNEUMATICI
Effettuate ogni 10.000 km la rotazione
dei pneumatici per limitarne il logorio.Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai.
Dopo ogni rotazione, controllate la
pressione dei pneumatici e la coppiadi serraggio dei dadi. Ruota di scorta
I050A02O-GTT CATENE ANTINEVE Le catene devono essere installate sulle ruote anteriori. Se il veicolo è dotato del sistema 4WD (4 ruotemotrici), ricordare di installare le catene per pneumatici su tutte le ruote. Verificate che siano della misuraesatta. Se avete montato le catene sulle ruote della Vostra vettura, evitate di guidare su strade prive di neve oghiaccio.
AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere unavelocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S" oppure catene di filo metallico eplastica.
o Se le catene sono rumorose
perché vengono a contatto conla scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per evitare danni alla carrozzeria,
dopo aver guidato per 0,5 ~ 1 km dopo l'installazione.
ZI030A1-ATPNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme antineve, verificate che siano della stessa misura omologata e cheabbiano lo stesso indice di carico delle gomme normali. I pneumatici antineve devono essere gonfiati ad una pressione maggiore di28kPa (4 psi) rispetto alla pressione dei pneumatici normali. Se la Vostra vettura è dotata di pneumaticiantineve, non guidate ad una velocità superiore ai 120 km/h. Sulle 4 ruote deve essere montato lo stesso tipo di pneumatico.

8
INFORMAZIONI GENERALI
5
!
ZI060A1-AT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai
sono stati equilibrati prima della consegna. E comunque consigliabile equilibrare le ruote periodicamente. AVVERTENZA:
Evitate di usare contemporanea-
mente pneumatici radiali econvenzionali.
SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituire le gomme al più presto.
!
1,6 mm (0,06 in.) HSM5013
Indicatori usura pneumatici

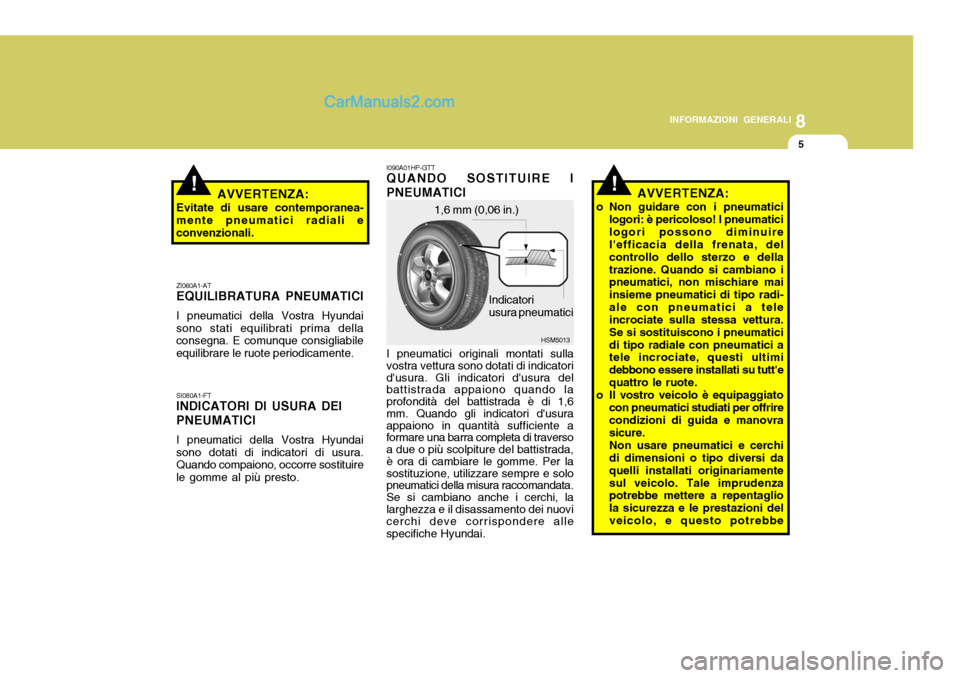

I090A01HP-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai. AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, del controllo dello sterzo e dellatrazione. Quando si cambiano i pneumatici, non mischiare mai insieme pneumatici di tipo radi-ale con pneumatici a tele incrociate sulla stessa vettura. Se si sostituiscono i pneumaticidi tipo radiale con pneumatici a tele incrociate, questi ultimi debbono essere installati su tutt'equattro le ruote.
o Il vostro veicolo è equipaggiato con pneumatici studiati per offrire condizioni di guida e manovra sicure. Non usare pneumatici e cerchi di dimensioni o tipo diversi da quelli installati originariamentesul veicolo. Tale imprudenza potrebbe mettere a repentaglio la sicurezza e le prestazioni delveicolo, e questo potrebbe

8INFORMAZIONI GENERALI

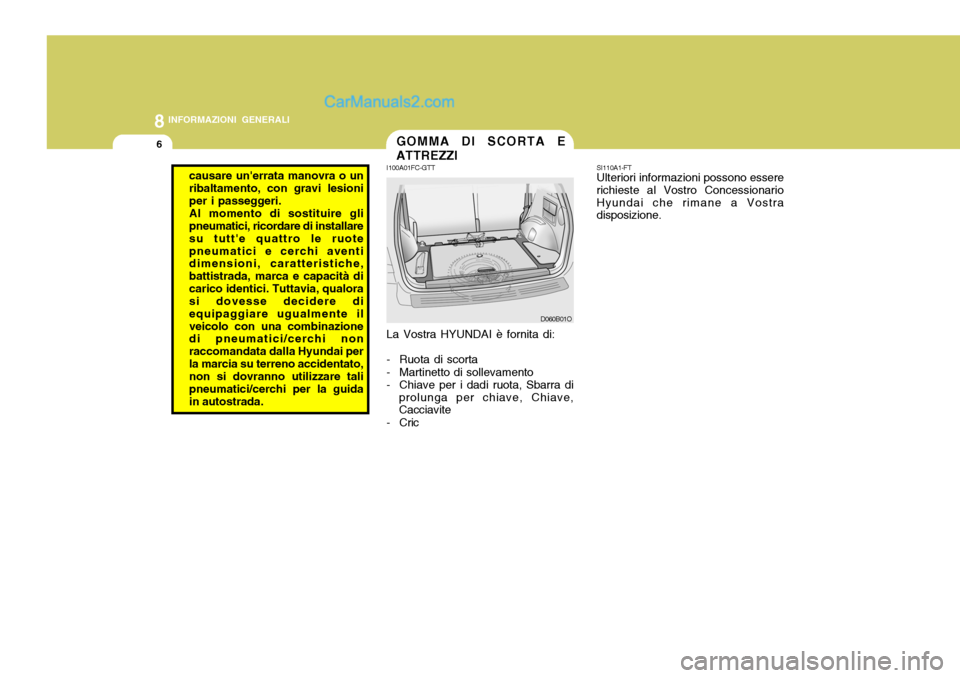

6GOMMA DI SCORTA E ATTREZZI
I100A01FC-GTT La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di prolunga per chiave, Chiave, Cacciavite
- Cric
D060B01O SI110A1-FT Ulteriori informazioni possono essere
richieste al Vostro Concessionario Hyundai che rimane a Vostra disposizione.
causare un'errata manovra o un ribaltamento, con gravi lesioni per i passeggeri. Al momento di sostituire gli pneumatici, ricordare di installare su tutt'e quattro le ruotepneumatici e cerchi aventi dimensioni, caratteristiche, battistrada, marca e capacità dicarico identici. Tuttavia, qualora si dovesse decidere di equipaggiare ugualmente ilveicolo con una combinazione di pneumatici/cerchi non raccomandata dalla Hyundai perla marcia su terreno accidentato, non si dovranno utilizzare tali pneumatici/cerchi per la guidain autostrada.

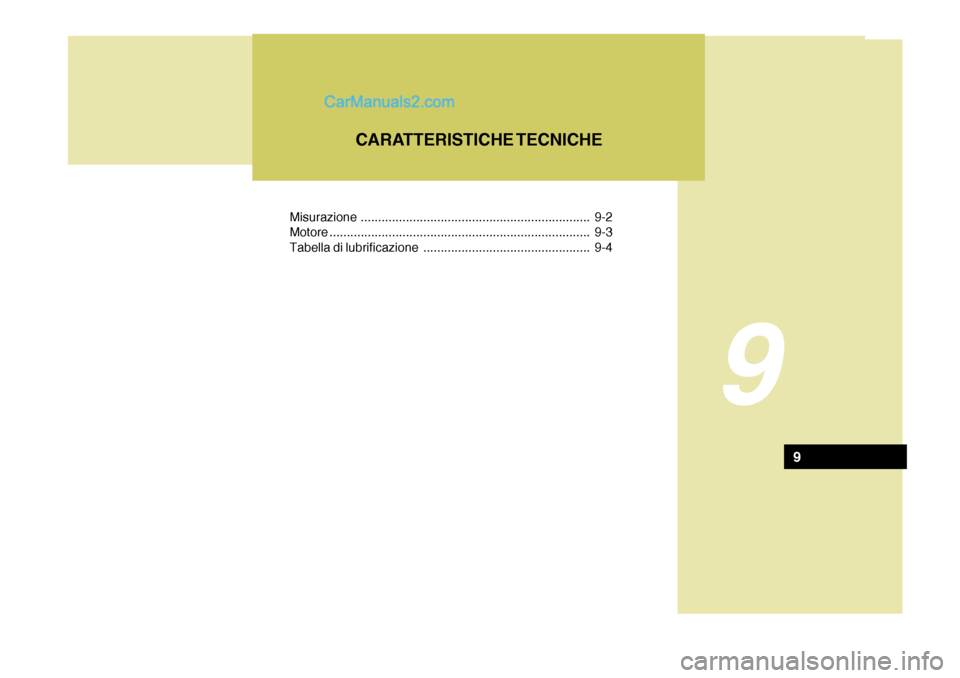

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................ 9-4 CARATTERISTICHE TECNICHE
9
9

9CARATTERISTICHE TECNICHE
2
BENZINA
Tipo Gioco del volanteCorsa della cremagliera Pompa dell'olio

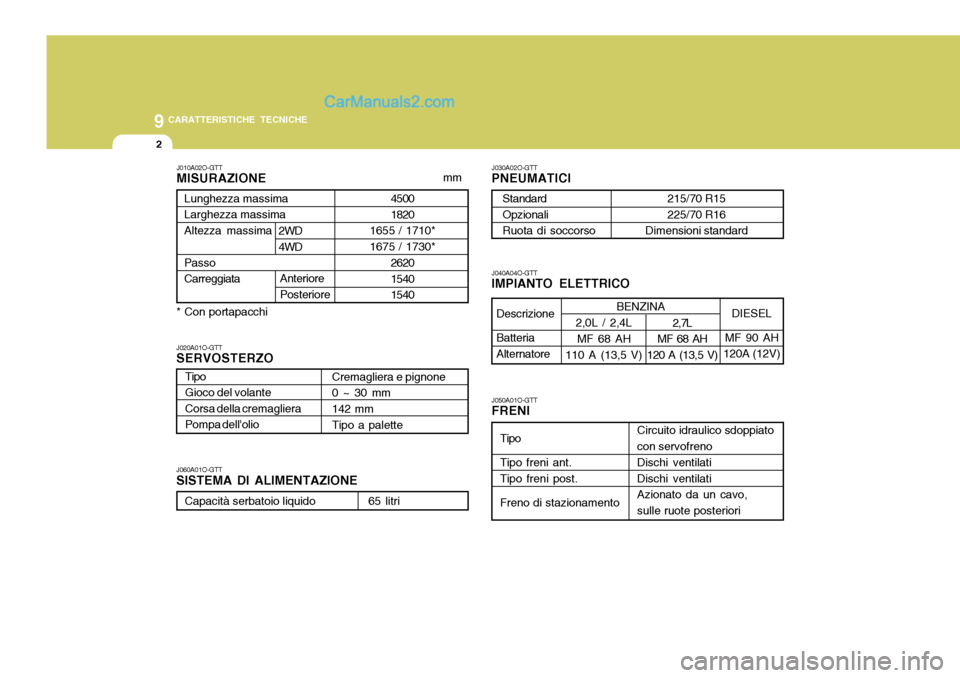

J010A02O-GTT MISURAZIONE
J040A04O-GTT IMPIANTO ELETTRICO
J020A01O-GTTSERVOSTERZO J060A01O-GTT SISTEMA DI ALIMENTAZIONE J030A02O-GTTPNEUMATICI J050A01O-GTT FRENI
4500 1820
1655 / 1710*1675 / 1730* 26201540 1540
Lunghezza massimaLarghezza massima Altezza massima Passo Carreggiata
Anteriore Posteriore
Cremagliera e pignone 0 ~ 30 mm 142 mm Tipo a palette
Capacità serbatoio liquido 65 litri
215/70 R15 225/70 R16
Dimensioni standard
StandardOpzionali Ruota di soccorso
Circuito idraulico sdoppiato con servofreno Dischi ventilati Dischi ventilati Azionato da un cavo, sulle ruote posteriori
Tipo Tipo freni ant. Tipo freni post. Freno di stazionamento
2WD 4WD
* Con portapacchi mmDescrizione Batteria Alternatore2,0L / 2,4L
MF 68 AH
110 A (13,5 V)DIESEL
MF 90 AH
120A (12V)
2, 7L
MF 68 AH
120 A (13,5 V)

9
CARATTERISTICHE TECNICHE
3
1,0 ~ 1,1 mm
4 cilindri in linea DOHC
1 - 3 - 4 - 2
2,0 I4
85 x 88 1997
RN9YC4
BPR6ES-11
800 ± 100
BTDC 10° ± 5°
2,4 I4
86,5 x 100 2351
RN10PYP4 PGR5C-11
750 ± 100
BTDC 8° ± 5° BENZINA
J070A03O-GTT
DIESEL
2,0 CRDI
4 cilindri in linea SOHC 83 x 921991
1- 3 - 4 - 2
- -
800 ± 100 -
VOCE
Tipo di motore Diametro e corsa (mm) Cilindrata (cc)Ordine di accemsione Gioco valvole (motore calado)Candele Distanza tra gli elettrodi Minimo giri motore Messa in fase accensione2,7 V6
6 cilindri Av in linea 86,7 x 75
2656
1 - 2 - 3 - 4 - 5 - 6
RC10PYPB4PFR5N-11
700 ± 100
BTDC 12° ± 5°
Autoregolazione Autoregolazione
AspirazioneScarico CHAMPIONNGK

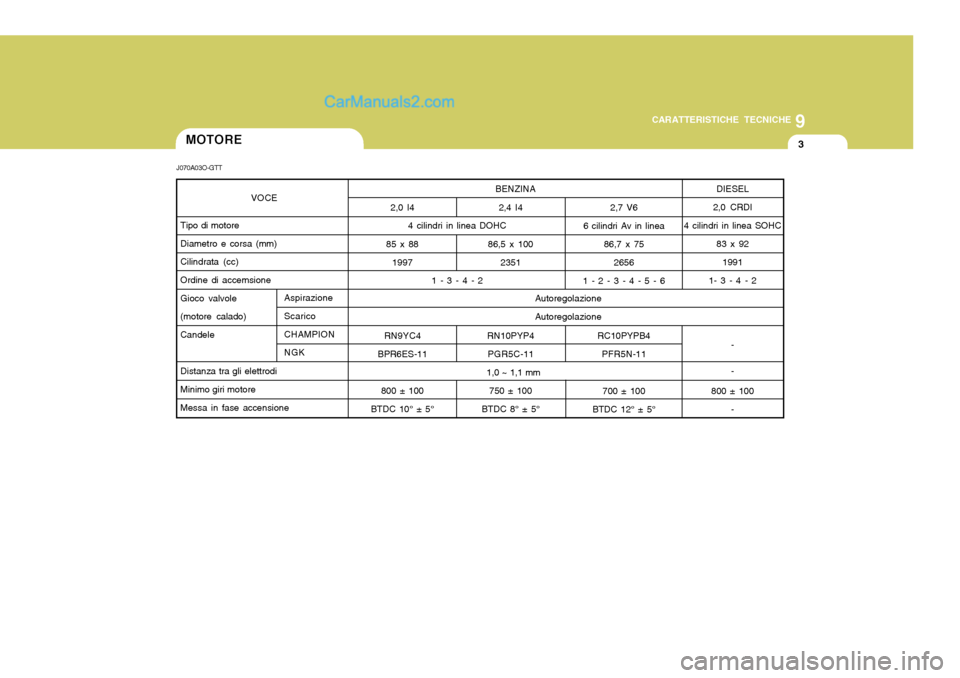

MOTORE

9CARATTERISTICHE TECNICHE

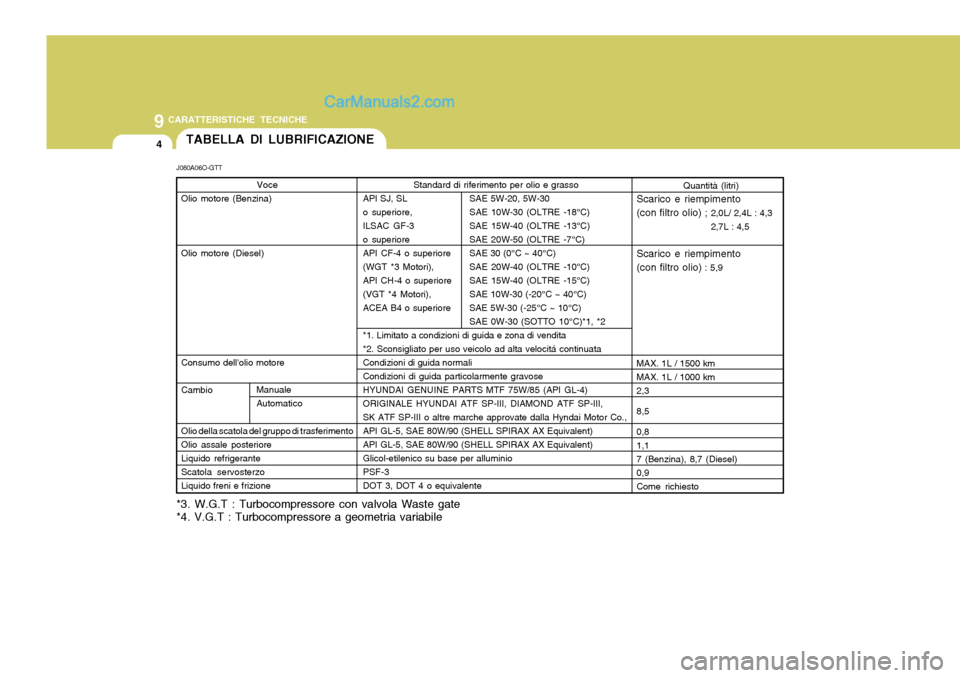

4TABELLA DI LUBRIFICAZIONE
Voce
Olio motore (Benzina) Olio motore (Diesel) Consumo dell'olio motore Cambio Olio della scatola del gruppo di trasferimento Olio assale posterioreLiquido refrigeranteScatola servosterzoLiquido freni e frizione Standard di riferimento per olio e grasso
API SJ, SL SAE 5W-20, 5W-30
o superiore, SAE 10W-30 (OLTRE -18°C)
ILSAC GF-3 SAE 15W-40 (OLTRE -13°C)
o superiore SAE 20W-50 (OLTRE -7°C)
API CF-4 o superiore SAE 30 (0°C ~ 40°C)
(WGT *3 Motori), SAE 20W-40 (OLTRE -10°C)
API CH-4 o superiore SAE 15W-40 (OLTRE -15°C)
(VGT *4 Motori), SAE 10W-30 (-20°C ~ 40°C)
ACEA B4 o superiore SAE 5W-30 (-25°C ~ 10°C) SAE 0W-30 (SOTTO 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocitá continuataCondizioni di guida normaliCondizioni di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4)ORIGINALE HYUNDAI ATF SP-III, DIAMOND ATF SP-III,SK ATF SP-III o altre marche approvate dalla Hyndai Motor Co.,API GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)API GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)Glicol-etilenico su base per alluminioPSF-3DOT 3, DOT 4 o equivalente
J080A06O-GTT
Quantità (litri)
Scarico e riempimento (con filtro olio) ; 2,0L/ 2,4L : 4,32,7L : 4,5
Scarico e riempimento(con filtro olio) : 5,9
MAX. 1L / 1500 kmMAX. 1L / 1000 km2,3 8,50,8 1,17 (Benzina), 8,7 (Diesel)0,9Come richiesto
Manuale Automatico
*3. W.G.T : Turbocompressore con valvola Waste gate *4. V.G.T : Turbocompressore a geometria variabile
