2005 Hyundai Santa Fe Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA

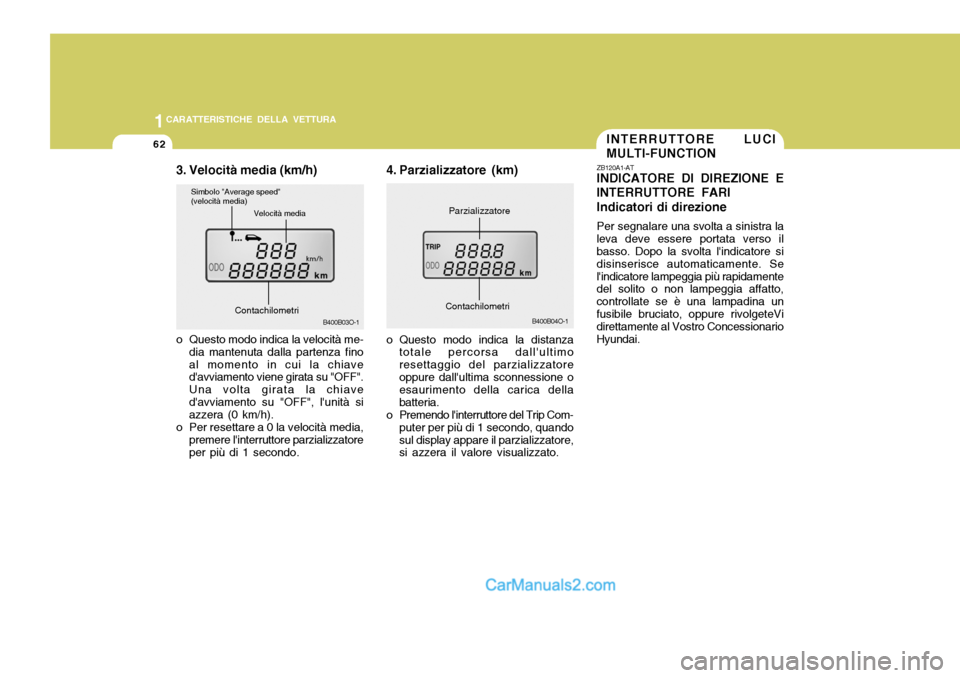

62INTERRUTTORE LUCI MULTI-FUNCTION
3. Velocità media (km/h)
o Questo modo indica la velocità me- dia mantenuta dalla partenza fino al momento in cui la chiave d'avviamento viene girata su "OFF". Una volta girata la chiaved'avviamento su "OFF", l'unità si azzera (0 km/h).
o Per resettare a 0 la velocità media, premere l'interruttore parzializzatoreper più di 1 secondo. B400B04O-1
Parzializzatore
B400B03O-1
4. Parzializzatore (km)
o Questo modo indica la distanza totale percorsa dall'ultimo resettaggio del parzializzatoreoppure dall'ultima sconnessione o esaurimento della carica della batteria.
o Premendo l'interruttore del Trip Com-
puter per più di 1 secondo, quandosul display appare il parzializzatore, si azzera il valore visualizzato.
Simbolo "Average speed" (velocità media) Velocità media ZB120A1-AT INDICATORE DI DIREZIONE E
INTERRUTTORE FARI
Indicatori di direzione Per segnalare una svolta a sinistra la
leva deve essere portata verso il basso. Dopo la svolta l'indicatore si disinserisce automaticamente. Sel'indicatore lampeggia più rapidamente del solito o non lampeggia affatto, controllate se è una lampadina unfusibile bruciato, oppure rivolgeteVi direttamente al Vostro Concessionario Hyundai.
Contachilometri
Contachilometri

1
CARATTERISTICHE DELLA VETTURA
63

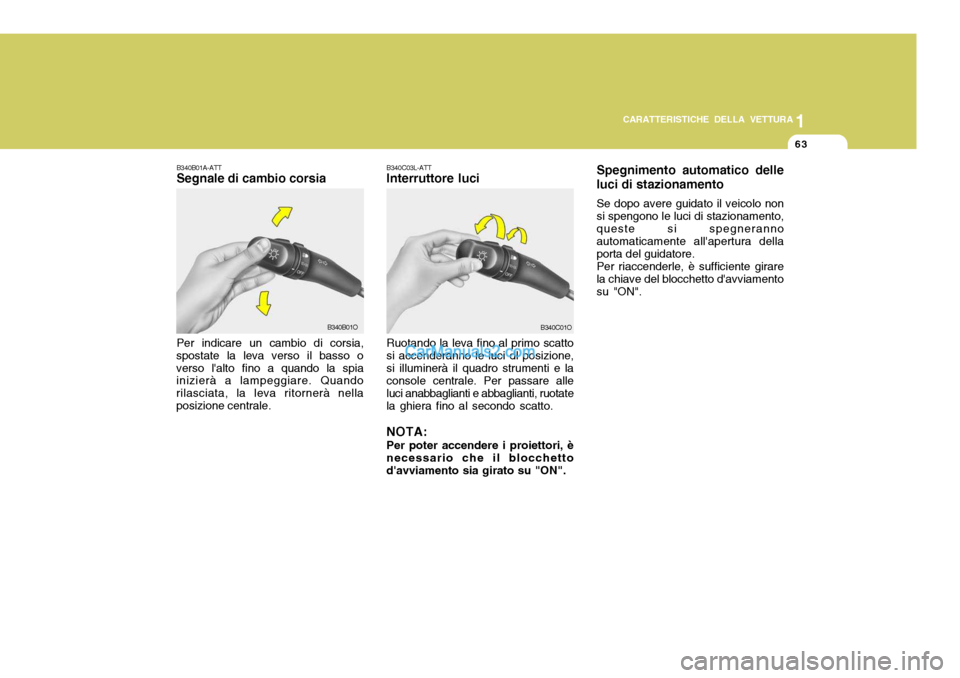

Spegnimento automatico delle luci di stazionamento Se dopo avere guidato il veicolo non si spengono le luci di stazionamento, queste si spegneranno automaticamente all'apertura dellaporta del guidatore.Per riaccenderle, è sufficiente girarela chiave del blocchetto d'avviamentosu "ON".
B340C03L-ATT Interruttore luci Ruotando la leva fino al primo scatto si accenderanno le luci dl posizione,si illuminerà il quadro strumenti e la console centrale. Per passare alle luci anabbaglianti e abbaglianti, ruotatela ghiera fino al secondo scatto.
NOTA: Per poter accendere i proiettori, ènecessario che il blocchetto d'avviamento sia girato su "ON". B340C01O
B340B01A-ATTSegnale di cambio corsia Per indicare un cambio di corsia,
spostate la leva verso il basso o verso l'alto fino a quando la spia inizierà a lampeggiare. Quando rilasciata, la leva ritornerà nellaposizione centrale. B340B01O

1CARATTERISTICHE DELLA VETTURA

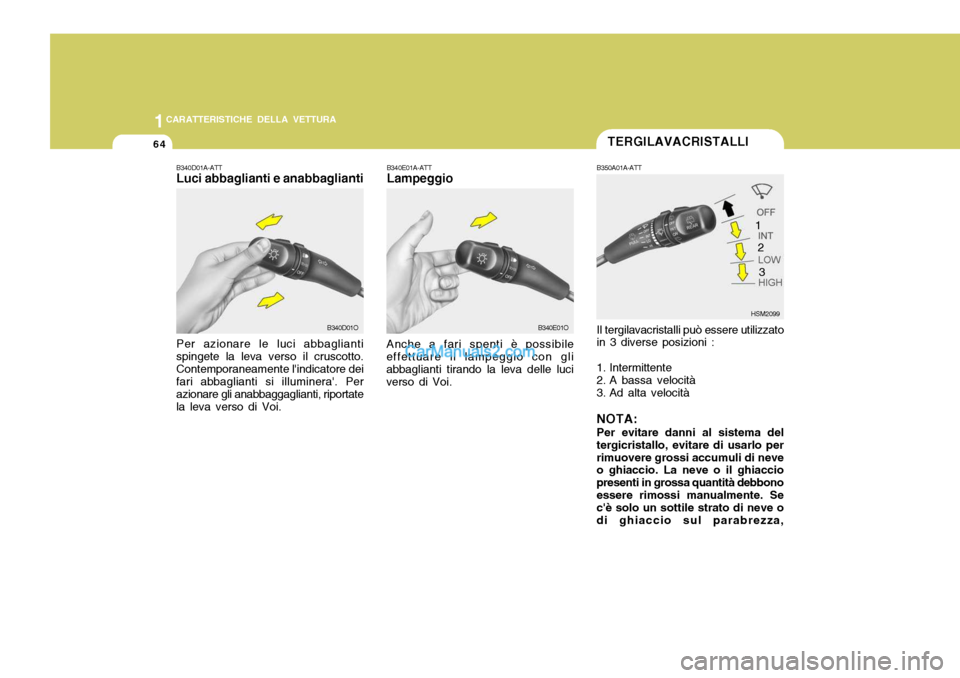

64TERGILAVACRISTALLI
B340D01A-ATT Luci abbaglianti e anabbaglianti B340E01A-ATTLampeggio
Anche a fari spenti è possibile
effettuare il lampeggio con gli abbaglianti tirando la leva delle luciverso di Voi. B340E01OB350A01A-ATT Il tergilavacristalli può essere utilizzato
in 3 diverse posizioni :
1. Intermittente
2. A bassa velocità
3. Ad alta velocità NOTA:
Per evitare danni al sistema del
tergicristallo, evitare di usarlo per rimuovere grossi accumuli di neve o ghiaccio. La neve o il ghiaccio presenti in grossa quantità debbonoessere rimossi manualmente. Se c'è solo un sottile strato di neve o di ghiaccio sul parabrezza, HSM2099
1
2
3
Per azionare le luci abbagliantispingete la leva verso il cruscotto.Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Per azionare gli anabbaggaglianti, riportatela leva verso di Voi. B340D01O

1
CARATTERISTICHE DELLA VETTURA
65

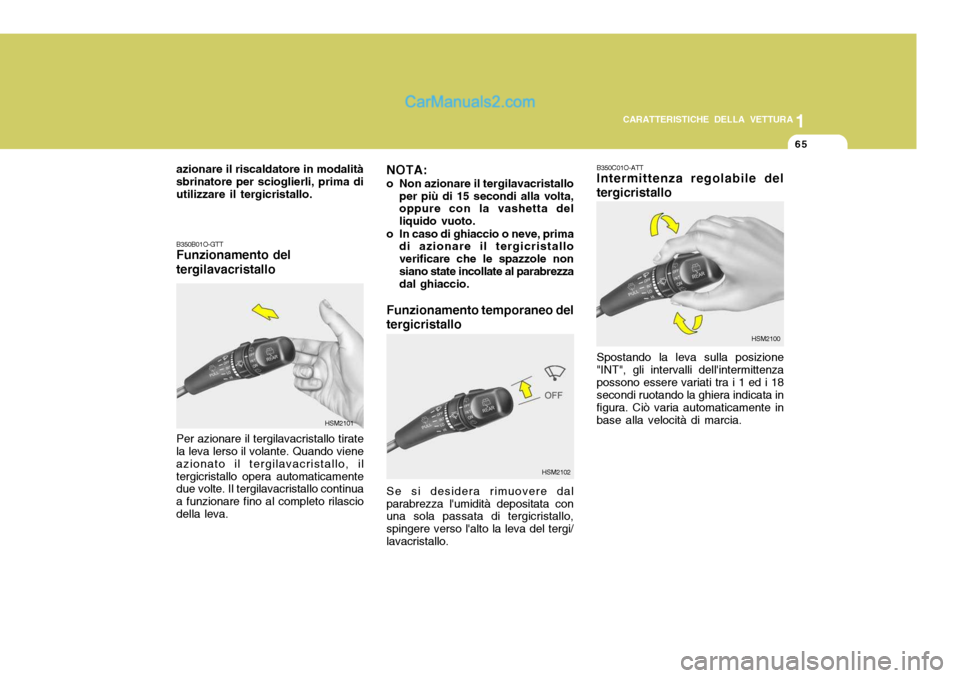

B350B01O-GTT Funzionamento del tergilavacristallo Per azionare il tergilavacristallo tirate la leva lerso il volante. Quando viene azionato il tergilavacristallo, iltergicristallo opera automaticamente due volte. Il tergilavacristallo continua a funzionare fino al completo rilasciodella leva. HSM2101 B350C01O-ATT Intermittenza regolabile del tergicristallo Spostando la leva sulla posizione "INT", gli intervalli dell'intermittenzapossono essere variati tra i 1 ed i 18 secondi ruotando la ghiera indicata in figura. Ciò varia automaticamente inbase alla velocità di marcia.
HSM2100
HSM2102
NOTA:
o Non azionare il tergilavacristallo
per più di 15 secondi alla volta, oppure con la vashetta del liquido vuoto.
o In caso di ghiaccio o neve, prima di azionare il tergicristalloverificare che le spazzole nonsiano state incollate al parabrezza dal ghiaccio.
Funzionamento temporaneo del tergicristallo Se si desidera rimuovere dal
parabrezza l'umidità depositata con una sola passata di tergicristallo, spingere verso l'alto la leva del tergi/lavacristallo.
azionare il riscaldatore in modalitàsbrinatore per scioglierli, prima diutilizzare il tergicristallo.

1CARATTERISTICHE DELLA VETTURA

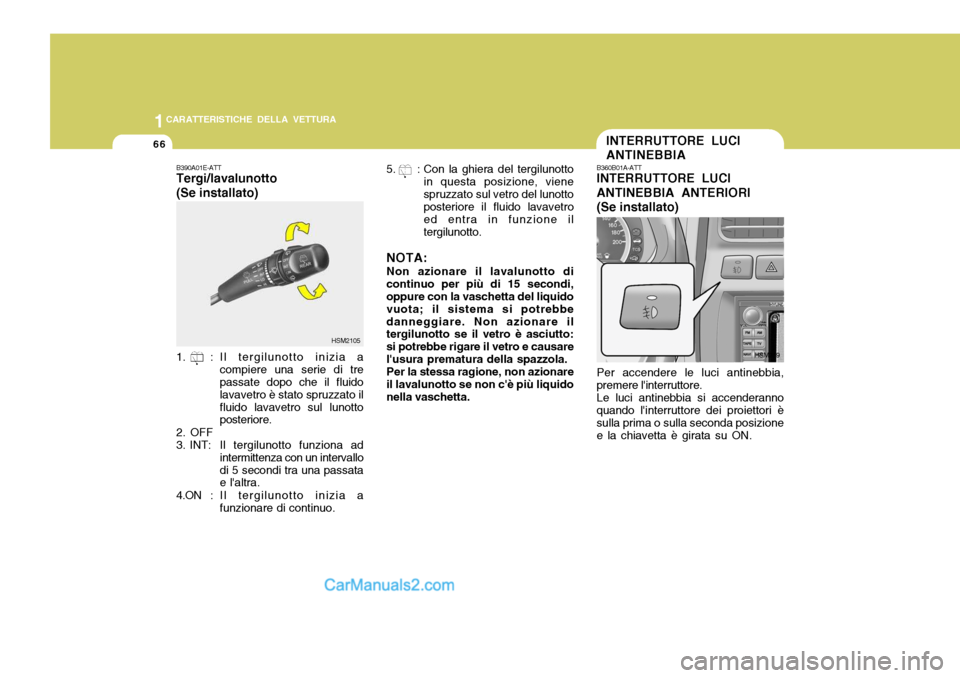

66INTERRUTTORE LUCI ANTINEBBIA
B390A01E-ATT Tergi/lavalunotto (Se installato)
1. : Il tergilunotto inizia a compiere una serie di tre passate dopo che il fluido lavavetro è stato spruzzato ilfluido lavavetro sul lunotto posteriore.
2. OFF
3. INT: Il tergilunotto funziona ad intermittenza con un intervallodi 5 secondi tra una passata e l'altra.
4.ON : I l t e r g i l unotto inizia a
funzionare di continuo. HSM2105
B360B01A-ATT INTERRUTTORE LUCI ANTINEBBIA ANTERIORI(Se installato) Per accendere le luci antinebbia,
premere l'interruttore. Le luci antinebbia si accenderanno
quando l'interruttore dei proiettori è sulla prima o sulla seconda posizione e la chiavetta è girata su ON. HSM289
5. : Con la ghiera del tergilunotto
in questa posizione, vienespruzzato sul vetro del lunotto posteriore il fluido lavavetro ed entra in funzione iltergilunotto.
NOTA: Non azionare il lavalunotto di
continuo per più di 15 secondi, oppure con la vaschetta del liquido vuota; il sistema si potrebbedanneggiare. Non azionare il tergilunotto se il vetro è asciutto: si potrebbe rigare il vetro e causarel'usura prematura della spazzola.
Per la stessa ragione, non azionare
il lavalunotto se non c'è più liquido nella vaschetta.

1
CARATTERISTICHE DELLA VETTURA

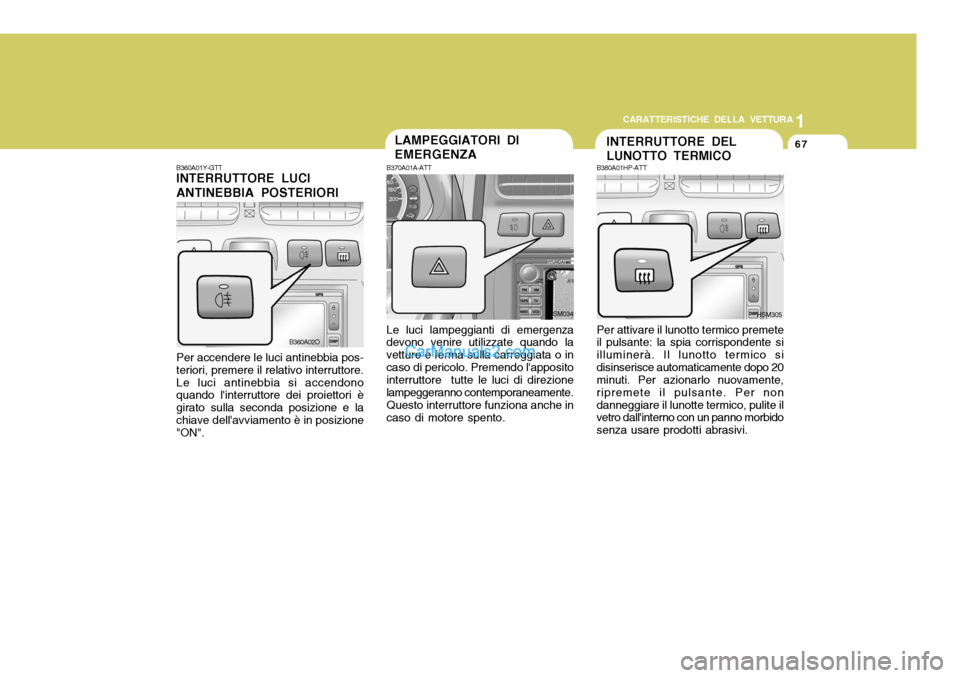

67INTERRUTTORE DEL LUNOTTO TERMICO
B370A01A-ATT Le luci lampeggianti di emergenza
devono venire utilizzate quando la vetture è ferma sulla carreggiata o incaso di pericolo. Premendo l'apposito interruttore tutte le luci di direzione lampeggeranno contemporaneamente.
Questo interruttore funziona anche in
caso di motore spento. HSM034B380A01HP-ATT Per attivare il lunotto termico premete il pulsante: la spia corrispondente si illuminerà. Il lunotto termico sidisinserisce automaticamente dopo 20 minuti. Per azionarlo nuovamente, ripremete il pulsante. Per nondanneggiare il lunotte termico, pulite il vetro dall'interno con un panno morbido senza usare prodotti abrasivi.HSM305B360A01Y-GTT INTERRUTTORE LUCI ANTINEBBIA POSTERIORI Per accendere le luci antinebbia pos- teriori, premere il relativo interruttore.Le luci antinebbia si accendono quando l'interruttore dei proiettori è girato sulla seconda posizione e lachiave dell'avviamento è in posizione "ON".
B360A02OLAMPEGGIATORI DI EMERGENZA

1CARATTERISTICHE DELLA VETTURA

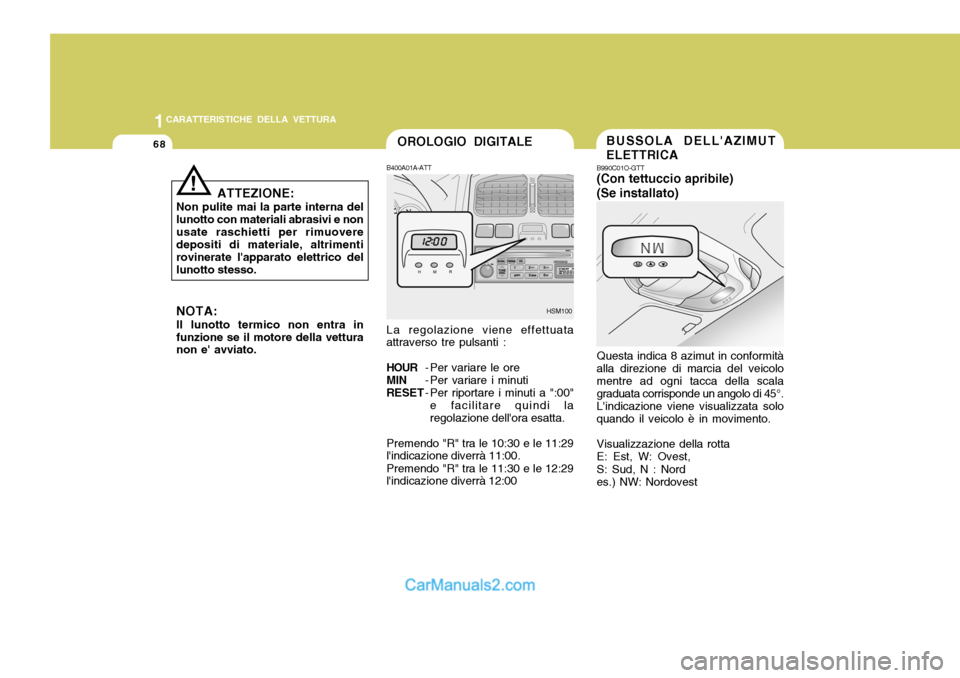

68OROLOGIO DIGITALE
ATTEZIONE:
Non pulite mai la parte interna del lunotto con materiali abrasivi e nonusate raschietti per rimuovere depositi di materiale, altrimenti rovinerate l'apparato elettrico dellunotto stesso.
!
NOTA: Il lunotto termico non entra in funzione se il motore della vettura non e' avviato.
B400A01A-ATT La regolazione viene effettuata
attraverso tre pulsanti : HOUR - Per variare le ore
MIN - Per variare i minuti
RESET - Per riportare i minuti a ":00"
e facilitare quindi la regolazione dell'ora esatta.
Premendo "R" tra le 10:30 e le 11:29
l'indicazione diverrà 11:00.
Premendo "R" tra le 11:30 e le 12:29
l'indicazione diverrà 12:00 HSM100
BUSSOLA DELL'AZIMUT ELETTRICA
B990C01O-GTT (Con tettuccio apribile) (Se installato) Questa indica 8 azimut in conformità
alla direzione di marcia del veicolo mentre ad ogni tacca della scalagraduata corrisponde un angolo di 45°.
L'indicazione viene visualizzata solo
quando il veicolo è in movimento.
Visualizzazione della rottaE: Est, W: Ovest, S: Sud, N : Nord es.) NW: Nordovest B990C01O

1
CARATTERISTICHE DELLA VETTURA
69

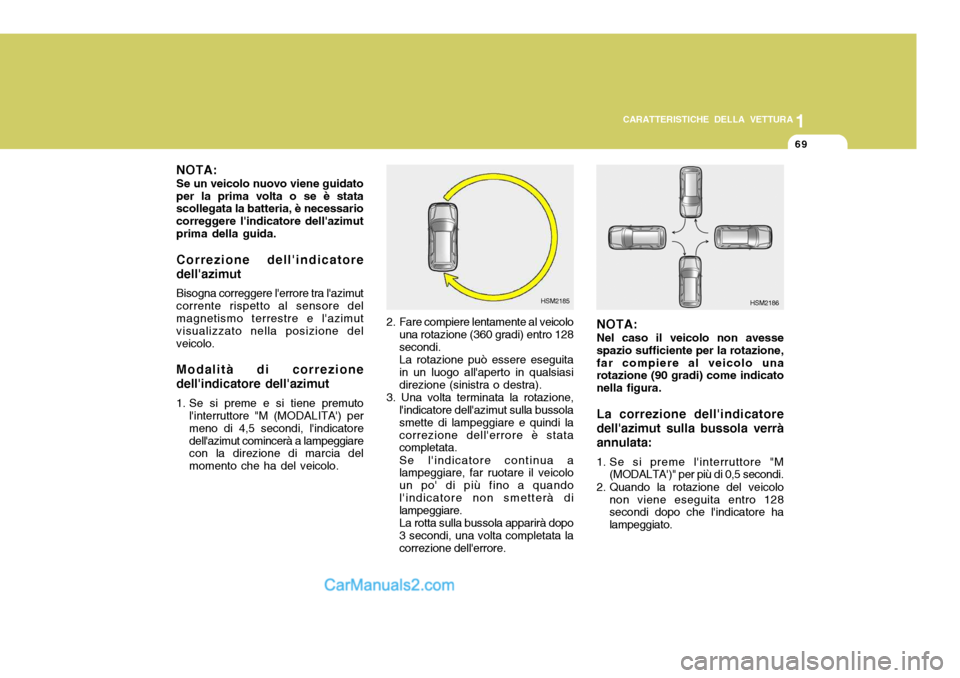

NOTA:
Se un veicolo nuovo viene guidato per la prima volta o se è stata scollegata la batteria, è necessario correggere l'indicatore dell'azimutprima della guida. Correzione dell'indicatore dell'azimut Bisogna correggere l'errore tra l'azimut corrente rispetto al sensore delmagnetismo terrestre e l'azimut visualizzato nella posizione del veicolo. Modalità di correzione dell'indicatore dell'azimut
1. Se si preme e si tiene premuto l'interruttore "M (MODALITA') per meno di 4,5 secondi, l'indicatoredell'azimut comincerà a lampeggiare con la direzione di marcia del momento che ha del veicolo. 2. Fare compiere lentamente al veicolo
una rotazione (360 gradi) entro 128 secondi. La rotazione può essere eseguita in un luogo all'aperto in qualsiasi direzione (sinistra o destra).
3. Una volta terminata la rotazione, l'indicatore dell'azimut sulla bussolasmette di lampeggiare e quindi lacorrezione dell'errore è stata completata. Se l'indicatore continua a lampeggiare, far ruotare il veicolo un po' di più fino a quandol'indicatore non smetterà di lampeggiare. La rotta sulla bussola apparirà dopo 3 secondi, una volta completata la correzione dell'errore. NOTA: Nel caso il veicolo non avesse spazio sufficiente per la rotazione,far compiere al veicolo una rotazione (90 gradi) come indicato nella figura. La correzione dell'indicatore dell'azimut sulla bussola verrà annulata:
1. Se si preme l'interruttore "M
(MODALTA')" per più di 0,5 secondi.
2. Quando la rotazione del veicolo non viene eseguita entro 128 secondi dopo che l'indicatore ha lampeggiato. HSM2186
HSM2185
