2004 YAMAHA YZ85 Owners Manual

GEN
INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ATTENTION:

Après le rodage ou avant chaque course, il faut
contrôler le bon serrage des raccords et des
fixations conformément aux instructions de la
section “POINTS DE VERIFICATION DE
COUPLE DE SERRAGE”.
Resserrer au couple requis tout élément des-
serré.

Si l’une quelconque des pièces suivantes a été
remplacée, un nouveau rodage est néces-
saire.CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heure.
PISTON, SEGMENT ET PIGNONS:
Ces pièces nécessitent un rodage d’environ 30
minutes à une ouverture des gaz de 1/2 au
maximum. Surveiller attentivement l’état du
moteur pendant le rodage.
ACHTUNG:

Nach dem Einfahren bzw. vor jedem Ren-
nen müssen Sie die komplette Maschine
gemäß “ANZUGSMOMENTE KONTROL-
LIEREN” auf lose Verbindungen und
Befestigungsteile kontrollieren.
Alle Schraubverbindungen vorschrifts-
mäßig anziehen.

Nach Erneuerung eines der folgenden
Teile muß die Maschine neu eingefahren
werden. ZYLINDER UND KURBELWELLE:
Etwa eine Stunde Einfahrzeit ist notwen-
dig.
KOLBEN, RING UND ZAHNRÄDER:
Diese Teile erfordern etwa 30 Minuten
Einfahrzeit bei oder unter Halbgas. Motor-
verhalten während des Betriebs sorgfältig
beobachten.
1 - 15

GEN
INFO
1 - 16
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
Frame construction
Combined seat and fuel tank
Engine mounting
Steering Steering stem to
handlebar
Suspension Front Steering stem to front
fork
Rear For link type
Rear Installation of rear
shock absorber
Rear Installation of swin-
garm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel systemFrame to rear frame
Fuel tank to frame
Frame to engine
Steering stem to upper bracket
Upper bracket to handlebar
Front fork to upper bracket
Front fork to lower bracket
Assembly of links
Link to frame
Link to rear shock absorber
Link to swingarm
Rear shock absorber to frame
Tightening of pivot shaft
Tightening of wheel axle
Tightening of wheel axle
Wheel to rear wheel sprocket
Brake caliper to front fork
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to handlebar
Tightening of bleed screw
Brake caliper to bracket
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to frame
Tightening of bleed screw
Fuel tank to fuel cock
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.

GEN
INFO

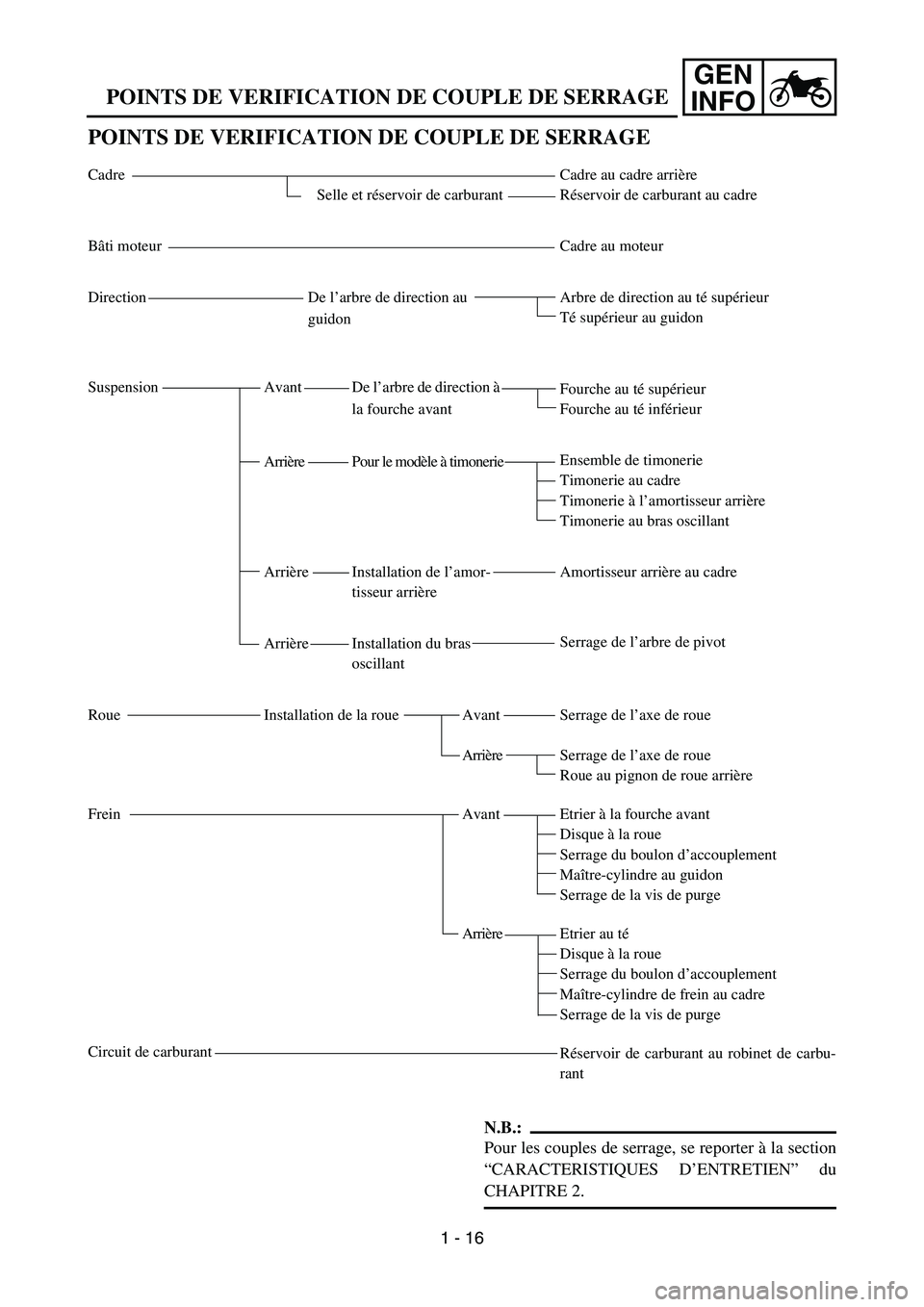

POINTS DE VERIFICATION DE COUPLE DE SERRAGE
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
Cadre
Selle et réservoir de carburant
Bâti moteur
Direction De l’arbre de direction au
guidon
Suspension Avant De l’arbre de direction à
la fourche avant
Arrière Pour le modèle à timonerie
Arrière Installation de l’amor-
tisseur arrière
Arrière Installation du bras
oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Circuit de carburantCadre au cadre arrière
Réservoir de carburant au cadre
Cadre au moteur
Arbre de direction au té supérieur
Té supérieur au guidon
Fourche au té supérieur
Fourche au té inférieur
Ensemble de timonerie
Timonerie au cadre
Timonerie à l’amortisseur arrière
Timonerie au bras oscillant
Amortisseur arrière au cadre
Serrage de l’arbre de pivot
Serrage de l’axe de roue
Serrage de l’axe de roue
Roue au pignon de roue arrière
Etrier à la fourche avant
Disque à la roue
Serrage du boulon d’accouplement
Maître-cylindre au guidon
Serrage de la vis de purge
Etrier au té
Disque à la roue
Serrage du boulon d’accouplement
Maître-cylindre de frein au cadre
Serrage de la vis de purge
Réservoir de carburant au robinet de carbu-
rant
N.B.:
Pour les couples de serrage, se reporter à la section
“CARACTERISTIQUES D’ENTRETIEN” du
CHAPITRE 2.
1 - 16

GEN
INFO
ANZUGSMOMENTE KONTROLLIEREN
ANZUGSMOMENTE KONTROLLIEREN
Rahmen
Sitzbank und Kraftstofftank
Motoraufhängung
Lenkung Lenkkopf an
Lenker
Radaufhängung Vorn Lenkkopf an Tele-
skopgabel
Hinten Schwinge mit Gelenk-
hebelabstützung
Hinten Hintere Stoßdämpfer-
montage
Hinten Schwingenmontage
Rad Rad-Montage Vorn
Hinten
Bremse Vorn
Hinten
KraftstoffsystemHauptrahmen an Rahmenhinterteil
Kraftstofftank an Rahmen
Rahmen an Motor
Lenkkopf an obere Gabelbrücke
Obere Gabelbrücke an Lenker
Teleskopgabel an obere Gabelbrücke
Teleskopgabel an untere Gabelbrücke
Montage der Übertragungshebel
Übertragungshebel an Rahmen
Übertragungshebel an Stoßdämpfer
Übertragungshebel an Schwinge
Stoßdämpfer an Rahmen
Gelenkbolzen festziehen
Radachse festziehen
Radachse festziehen
Rad an Hinterradritzel
Bremssattel an Teleskopgabel
Bremsscheibe an Rad
Hohlschraube festziehen
Hauptbremszylinder an Lenker
Entlüftungsschraube festziehen
Bremssattel an Halterung
Bremsscheibe an Rad
Hohlschraube festziehen
Hauptbremszylinder an Rahmen
Entlüftungsschraube festziehen
Kraftstofftank an Kraftstoffhahn
HINWEIS:
Die Schrauben-Anzugsmomente werden im
Abschnitt “WARTUNGSDATEN” im KAPITEL
2 aufgeführt.
1 - 16

GEN
INFO
MEMO

1 - 17
GEN
INFO
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off the
end of the exhaust pipe to prevent water
from entering. A plastic bag secured with a
rubber band may be used for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush. Do
not apply degreaser to the chain, sprock-
ets, or wheel axles.
3. Rinse the dirt and degreaser off with a gar-
den hose; use only enough pressure to do
the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a soft
towel or cloth.
6. Immediately after washing, remove excess
water from the chain with a paper towel
and lubricate the chain to prevent rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid combi-
nation cleaner-waxes, as they may contain
abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.

GEN
INFONETTOYAGE ET REMISAGE
REINIGUNG UND STILLEGUNG
NETTOYAGE ET REMISAGE
NETTOYAGE
Un nettoyage fréquent de la moto préservera son
apparence, maintiendra ses bonnes performances et
augmentera la durée de vie de nombre de ses com-
posants.
1. Avant de nettoyer la moto, couvrir la sortie du
tuyau d’échappement pour éviter toute pénétra-
tion d’eau. Un sachet en plastique retenu par un
élastique fera l’affaire.
2. Si le moteur est fortement encrassé, appliquer
un peu de dégraissant à l’aide d’un pinceau.
Eviter tout contact avec la chaîne, les pignons
ou les axes de roue.
3. Rincer la saleté et le dégraissant au tuyau
d’arrosage, en utilisant juste la pression néces-
saire.
ATTENTION:
Une pression excessive risque de causer des infil-
trations d’eau dans les roulements des roues, la
fourche avant, les freins et les joints de la trans-
mission. L’emploi abusif de détergents sous
forte pression, tels que ceux utilisés dans les por-
tiques de lavage automatique, est nuisible à la
moto et peut entraîner des réparations onéreu-
ses.
4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents convient
parfaitement pour nettoyer les parties difficiles
d’accès.
5. Rincer immédiatement la moto à l’eau claire et
sécher toutes les surfaces à l’aide d’une peau de
chamois, d’une serviette ou d’un chiffon doux
absorbant.
6. Sécher immédiatement la chaîne à l’aide d’une
serviette en papier et la graisser afin de la proté-
ger contre la rouille.
7. Nettoyer la selle à l’aide d’un produit de net-
toyage pour similicuir afin de conserver intacts
la souplesse et le lustre de la housse.
8. Une cire pour carrosserie peut être utilisée pour
toutes les surfaces peintes et chromées. Ne pas
employer de cires détergentes car elles contien-
nent souvent des abrasifs.
9. Lorsque le nettoyage est terminé, mettre le
moteur en marche et le laisser tourner au ralenti
pendant plusieurs minutes.
REINIGUNG UND STILLEGUNG
REINIGUNG
Eine regelmäßige Reinigung Ihrer Maschine sorgt
nicht nur für gutes Aussehen, sondern verbessert
auch das allgemeine Betriebsverhalten und ver-
längert die Lebensdauer vieler Komponenten.
1. Decken Sie, bevor Sie die Maschine
waschen, das offene Ende des Auspuffs
ab, damit kein Wasser eindringen kann.
Eine über das Auspuffende gestülpte und
mit einem Gummiband befestigte Plastik-
tüte reicht für diesen Zweck aus.
2. Bei stark veröltem Motor mit einem Pinsel
etwas Kaltreiniger auftragen. Auf die
Antriebskette, Ritzel oder Radachsen kei-
nen Kaltreiniger auftragen.
3. Schmutz und Kaltreiniger mit einem Was-
serschlauch gründlich abspülen; dabei den
Wasserdruck möglichst gering halten.
ACHTUNG:
Durch zu hohen Wasserdruck können Was-
ser und Verunreinigungen in Radlager,
Teleskopgabel, Bremsen und Getriebedich-
tungen eindringen. Viele teure Reparatu-
ren sind die Folge falscher Anwendung von
Hochdruckreinigern, wie sie z.B. an Münz-
waschanlagen zu finden sind.
4. Nach dem Abspülen des groben Schmut-
zes alle Oberflächen mit warmem Wasser
und einem milden Reinigungsmittel abwa-
schen. Schwer zugängliche Stellen mit
einer alten Zahnbürste reinigen.
5. Unmittelbar danach die Maschine mit sau-
berem Wasser abspülen und mit einem
Waschleder oder weichen Lappen bzw.
Handtuch abtrocknen.
6. Unmittelbar nach dem Waschen über-
schüssiges Wasser mit einem Papierhand-
tuch von der Kette entfernen und die Kette
schmieren, um Rostansatz zu verhindern.
7. Die Sitzbank mit einem Reiniger für Vinyl-
polster abwischen, damit der Bezug
geschmeidig und glänzend bleibt.
8. Lack- und Chromflächen können mit einem
Autowachs behandelt werden. Kombi-
nierte Reiniger und Polituren sind zu ver-
meiden, da sie oft Scheuermittel enthalten.
9. Nach Beendigung der obigen Arbeiten den
Motor starten und einige Minuten im Leer-
lauf laufen lassen.
1 - 17

1 - 18
GEN
INFO
CLEANING AND STORAGE
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the car-
buretor float bowl.
2. Remove the spark plug, pour a tablespoon
of SAE 10W-30 motor oil in the spark plug
hole, and reinstall the plug. With the engine
stop switch pushed in, kick the engine over
several times to coat the cylinder walls with
oil.
3. Remove the drive chain, clean it thoroughly
with solvent, and lubricate it. Reinstall the
chain or store it in a plastic bag tied to the
frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
7. If the machine is to be stored in a humid or
salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do not
apply oil to rubber parts or the seat cover.
NOTE:
Make any necessary repairs before the
machine is stored.
