2000 YAMAHA WR 400F Owners Manual

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Tageskilometerzählerwelle 1
2 Schlauchabdeckung 1
3 Schraube (Achshalterung) 4 Nur lockern.
4 Mutter (Vorderachse) 1
5 Vorderachse 1
6 Vorderrad 1
7 Tageskilometerzählerantrieb 1
8 Hülse 1
9 Dichtring 1
10 Lager 2 Siehe unter “AUSBAU”.
11 Bremsscheibe 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA ROUE AVANT
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Déconnecter le câble du compteur 1
2 Cache de tuyau 1
3 Boulon (support d’axe) 4 Desserrer uniquement.
4 Ecrou (axe de roue avant) 1
5 Axe de roue avant 1
6 Roue avant 1
7 Déconnecter le réducteur du compteur de vitesse 1
8 Collerette 1
9 Bague d’étanchéité 1
10 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
11 Disque de frein 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
2
13
3

5
CHASIS
RUEDA DELANTERA Y RUEDA TRASERA
RUEDA DELANTERA
Alcance de la extracción:
1
Extracción de la rueda delantera
2
Extracción del cojinete de la rueda
3
Extracción del disco de frenos
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA DELAN-
TERA
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
1 Cable del medidor de trayecto 1
2 Cubierta del tubo 1
3 Perno (soporte del eje) 4 Aflojándolo únicamente.
4 Tuerca (eje de la rueda delantera) 1
5 Eje de la rueda delantera 1
6 Rueda delantera 1
7 Unidad del engranaje del medidor de trayecto 1
8 Casquillo 1
9 Retén de aceite 1
10 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
11 Disco del freno 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
2
13
3

5 - 2
CHAS

EC598100

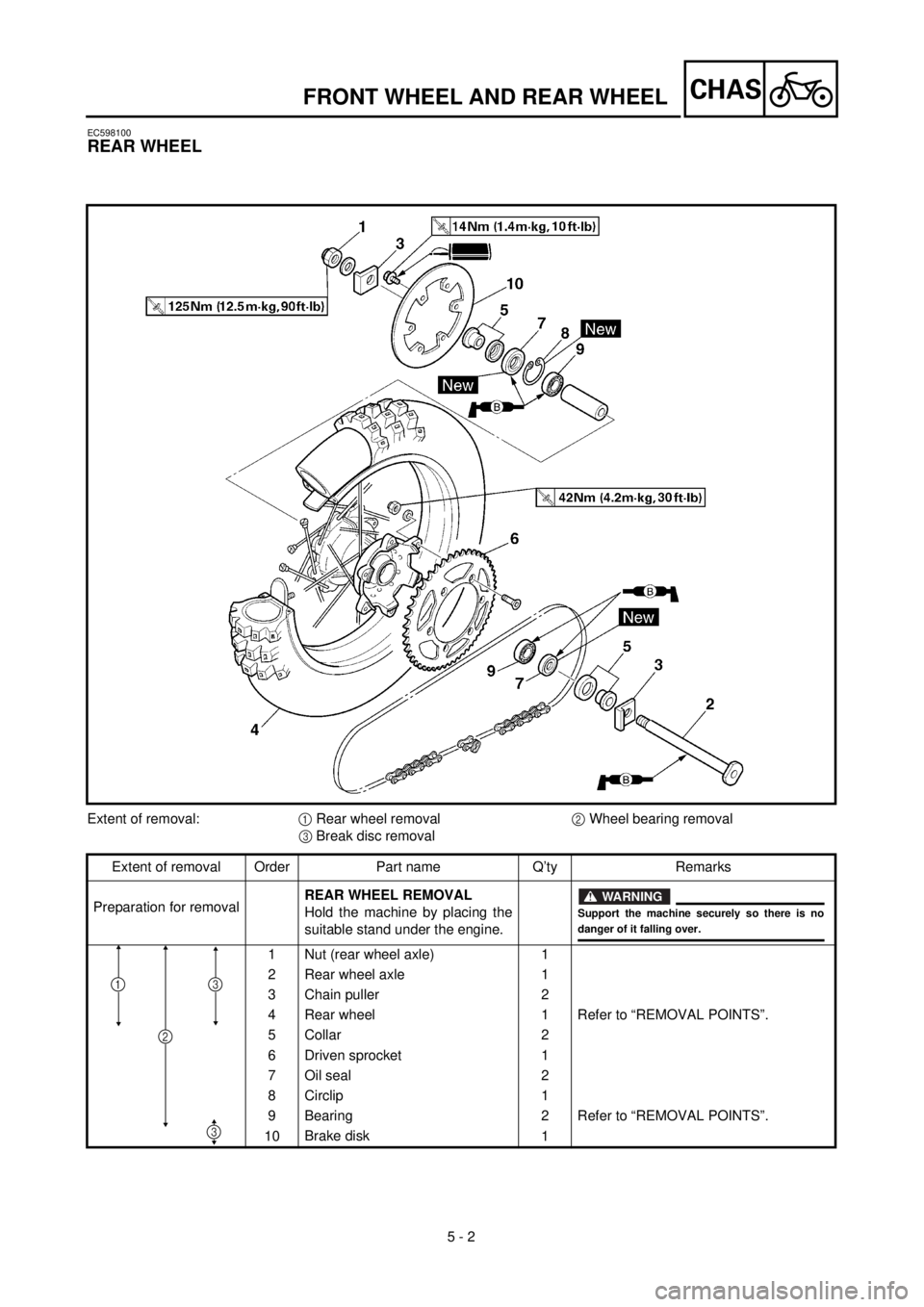

REAR WHEEL
Extent of removal:
1
Rear wheel removal
2
Wheel bearing removal
3
Break disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
REAR WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disk
1
WARNING
Support the machine securely so there is nodanger of it falling over.
2
31
3

FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Kettenspannerblech 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5 Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA ROUE ARRIERE
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10Disque de frein
1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
2
13
3

RUEDA TRASERA
Alcance de la extracción:
1
Extracción de la rueda trasera
2
Extracción del cojinete de la rueda
3
Extracción del disco del freno
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA RUEDA TRASERA
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
1 Tuerca (eje de la rueda trasera) 1
2 Eje de la rueda trasera 1
3 Extractor de la cadena 2
4 Rueda trasera 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
5 Casquillo 2
6 Piñón de impulsión 1
7 Retén de aceite 2
8 Circlip 1
9 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
10Disco del freno
1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
2
13
3

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
l
Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:
l
Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
l
Wheel runout
Out of limit
®
Repair/replace.
2. Inspect:
l
Bearing
Rotate inner race with a finger.
Rough spot/seizure
®
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)

5 - 3
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
AUSBAU
Hinterrad
1. Demontieren:
l
Rad
1

HINWEIS:

Das Rad nach vorne stoßen und die
Antriebskette
2
abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
l
Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
ausbauen.
PRÜFUNG
Rad
1. Messen:
l
Felgenschlag
Unvorschriftsmäßig
®

Instand setzen/Erneuern.
Max. Felgenschlag
Höhenschlag
1
:
2,0 mm
Seitenschlag
2
:
2,0 mm
2. Kontrollieren:
l
Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren
®
Erneuern.
HINWEIS:

Lager, Dichtringe und Hülse im Satz
erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
l
Roue
1

N.B.:

Pousser la roue vers l’avant et déposer la
chaîne de transmission
2
.
Roulement de roue (si nécessaire)
1. Déposer:
l
Roulement
1
N.B.:

Déposer le roulement en utilisant un
arrache-roulement courant 2.
CONTROLE
Roue
1. Mesure:
lVoile de roue
Hors limite ® Réparer/chan-
ger.
Limite de voile de la roue:
Radial 1: 2,0 mm
(0,08 in)
Latéral 2: 2,0 mm
(0,08 in)
2. Contrôler:
lRoulement
Faire tourner la bague inté-
rieure avec le doigt.
Point dur/grippage ® Changer.
N.B.:
Changer à la fois les roulements, la
bague d’étanchéité et la collerette de
roue.PUNTOS DE EXTRACCIÓN
Rueda trasera
1. Extraer:
lRueda 1
NOTA:
Empuje la rueda hacia delante y extraiga
la cadena de transmisión 2.
Cojinete de la rueda (en caso necesa-
rio)
1. Extraer:
lCojinete 1
NOTA:
Extraiga el cojinete con un extractor de
cojinetes universal 2.
INSPECCIÓN
Rueda
1. Medir:
lExcentricidad de la rueda
Fuera del límite ® Reparar/
reemplazar.
Límite de excentricidad de
la rueda:
Radial 1: 2,0 mm
(0,08 in)
Lateral 2: 2,0 mm
(0,08 in)
2. Inspeccionar:
lCojinete
Gire la pista interna con un
dedo.
Superficie áspera/Agarrota-
miento ® Reemplazar.
NOTA:
Reemplace los cojinetes, el retén de
aceite y el casquillo de la rueda como un
juego.

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
l
Wheel axle bends
Out of specification
®
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC514302
Brake disc
1. Measure:
l
Brake disc deflection
Use the dial gauge
1
.
Out of specification
®
Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
l
Brake disc thickness
a

Out of limit
®
Replace.
Disc deflection limit:
0.15 mm (0.006 in)
Disc wear limit:
Standard
Front 3.0 mm (0.12 in) 2.5 mm (0.10 in)
Rear 4.0 mm (0.16 in) 3.5 mm (0.14 in)

5 - 4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
Radachse
1. Messen:
lRadachsschlag
Unvorschriftsmäßig ®
Erneuern.
Die Meßuhr 1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der
Hälfte der Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene
Achse zu richten.
Max. Radachsschlag
0,5 mm
Bremsscheibe
1. Messen:
lBremsscheibenschlag
Die Meßuhr 1 verwenden.
Unvorschriftsmäßig ® Fel-
genschlag prüfen.
Falls im Sollbereich, die
Bremsscheibe erneuern.
2. Messen:
lBremsscheibenstärke a
Unvorschriftsmäßig ®
Erneuern.
Max. Bremsscheiben-
verzug
0,15 mm
Bremsscheiben-Min-
deststärke
Standard
Vorn 3,0 mm 2,5 mm
Hin-
ten4,0 mm 3,5 mm
Axe de roue
1. Mesurer:
lLes flexions de l’axe de roue
Hors-spécification ® Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de flexion est égale à la moitié
de la lecture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe
tordu.
Limite de torsion de l’axe
de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
lDéflexion de disque de frein
Utiliser le comparateur 1.
Hors spécification ® Exami-
ner le voile de roue.
Si le voile de la roue est nor-
mal, changer le disque de frein.
2. Mesurer:
lEpaisseur de disque de frein a
Hors limite ® Changer.
Limite de déflexion de dis-
que:
0,15 mm (0,006 in)
Limite d’usure de disque:
Standard
Avant3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Arriè-
re4,0 mm
(0,16 in)3,5 mm
(0,14 in)
Eje de la rueda
1. Medir:
lDeformaciones del eje de la
rueda
Fuera de especificaciones ®
Reemplazar.
Utilice el calibre de cuadrantes
1.
NOTA:
El valor de deformación se indica como
la mitad del valor de la lectura del cali-
bre de cuadrantes.
ADVERTENCIA
No intente enderezar un eje doblado.
Límite de deformación del
eje de la rueda:
0,5 mm (0,020 in)
Disco del freno
1. Medir:
lDesviación del disco del freno
Utilice el calibre de cuadrantes
1.
Fuera de especificaciones ®
Comprobar la excentricidad de
la rueda.
Si la excentricidad de la rueda
está en buen estado, reemplace
el disco del freno.
2. Medir:
lEspesor del disco del freno a
Fuera del límite ® Reempla-
zar.
Límite de desviación del
disco:
0,15 mm (0,006 in)
Límite de desgaste del
disco:
Estándar
Delan-
tero3,0 mm
(0,12 in)2,5 mm
(0,10 in)
Tra-
sero4,0 mm
(0,16 in)3,5 mm
(0,14 in)

5 - 5
CHAS

FRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
EC595100
Front wheel
1. Install:
l
Bearing (left)
1

l
Spacer
2

l
Bearing (right)
3

l
Oil seal
4

NOTE:

l
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
l
Use a socket that matches the outside diam-
eter of the race of the bearing.
l
Left side of bearing shall be installed first.
l
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
lBrake disc 1
lBolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
New
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
lCollar 1
NOTE:
lApply the lithium soap base grease on the oil
seal lip.
lInstall the collar with their projection a fac-
ing the wheel.
4. Install:
lWheel
NOTE:
lInstall the brake disc between the brake
pads correctly.
lMake sure that the projections a in the trip
meter gear unit fits over the stopper b on
the front fork outer tube.
