WIRING DIAGRAMS AJ BODY

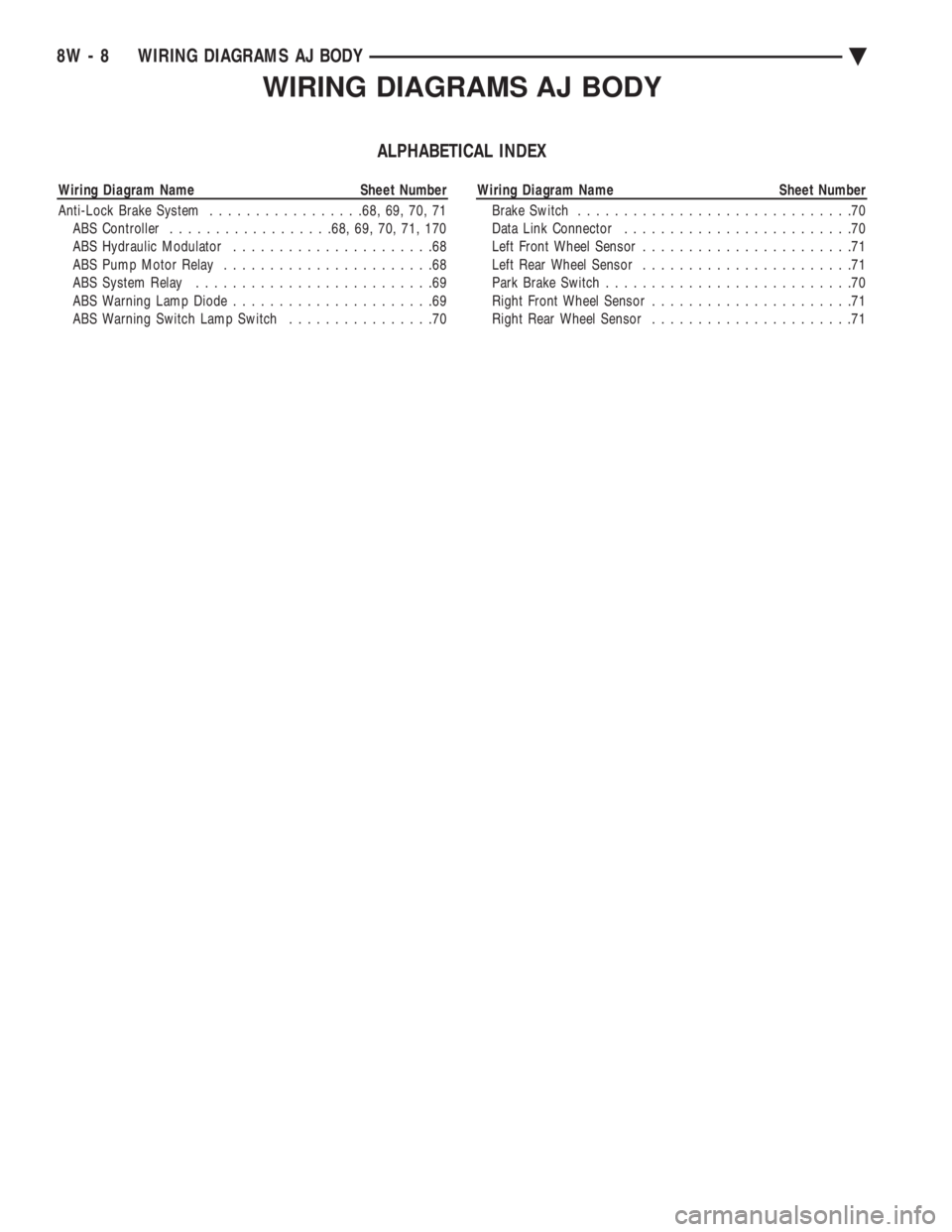

ALPHABETICAL INDEX
Wiring Diagram Name Sheet Number
Anti-Lock Brake System.................68, 69, 70, 71

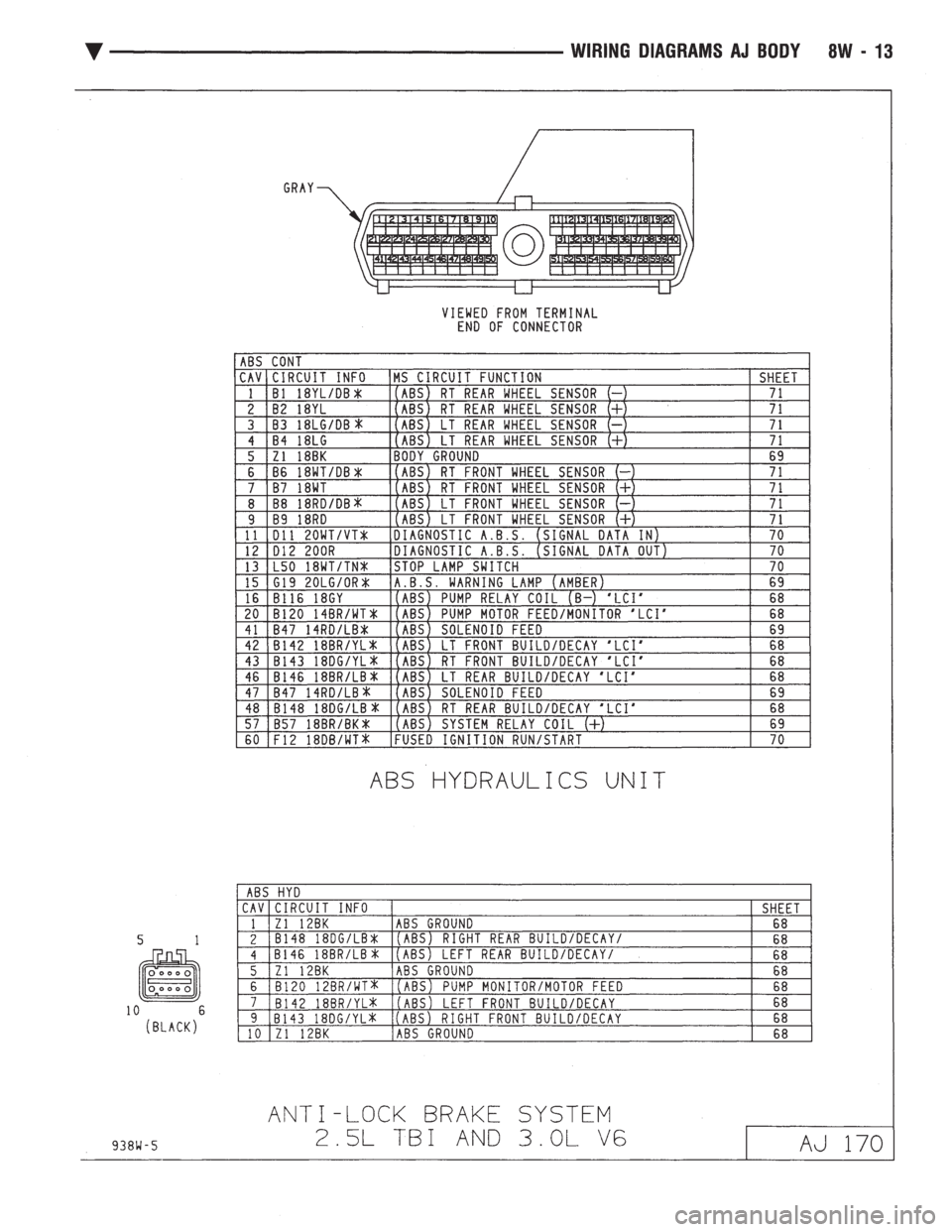

ABS Controller..................68, 69, 70, 71, 170

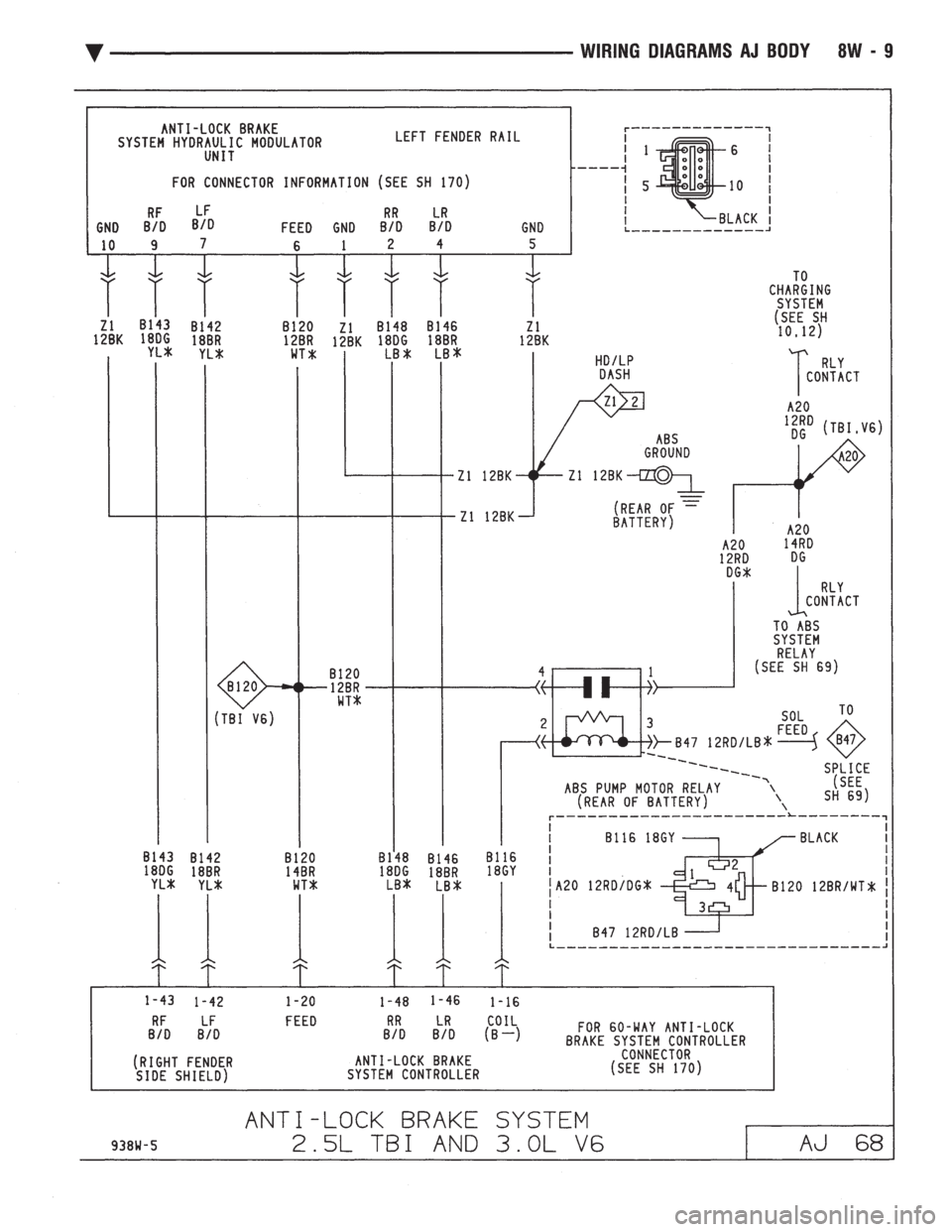

ABS Hydraulic Modulator......................68
ABS Pump Motor Relay.......................68

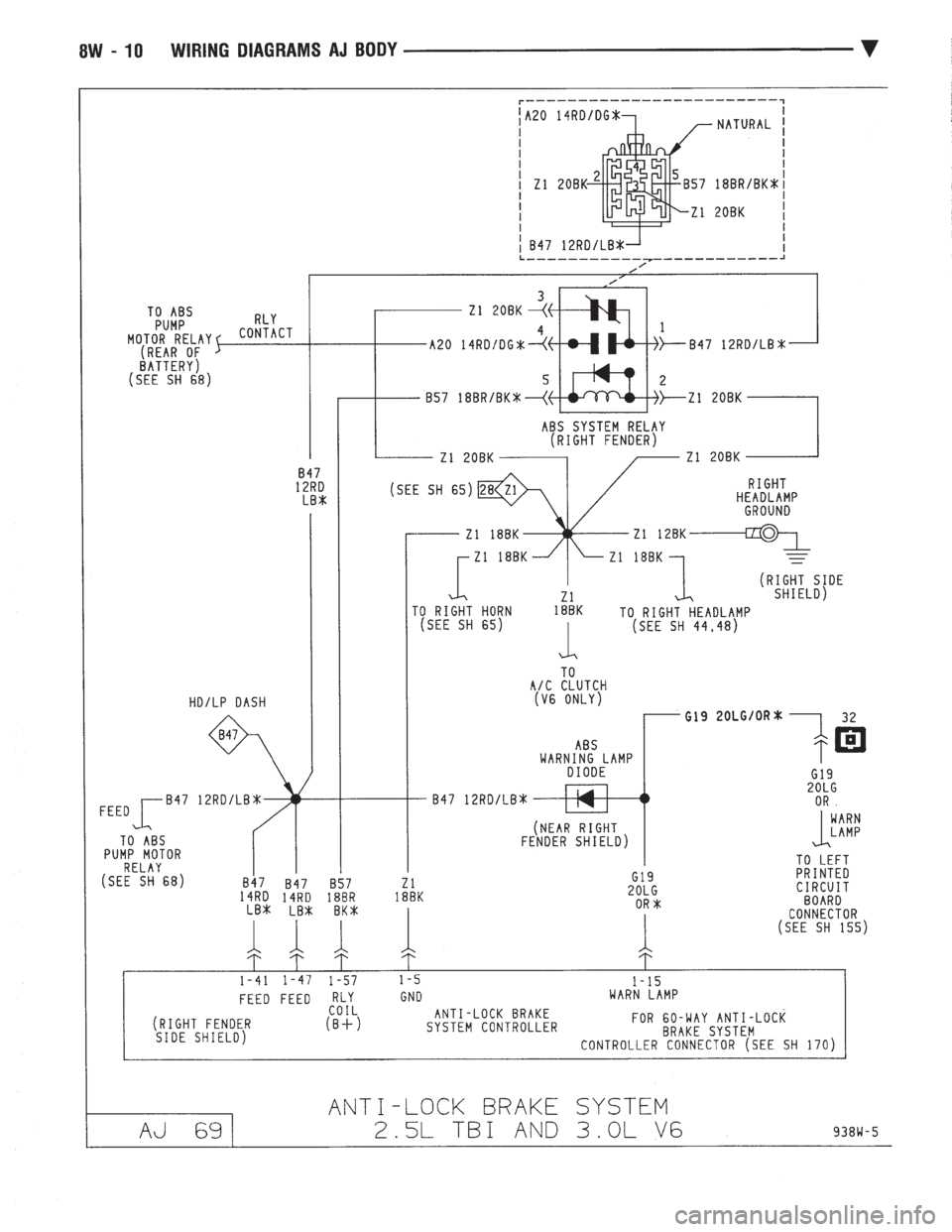

ABS System Relay..........................69
ABS Warning Lamp Diode......................69

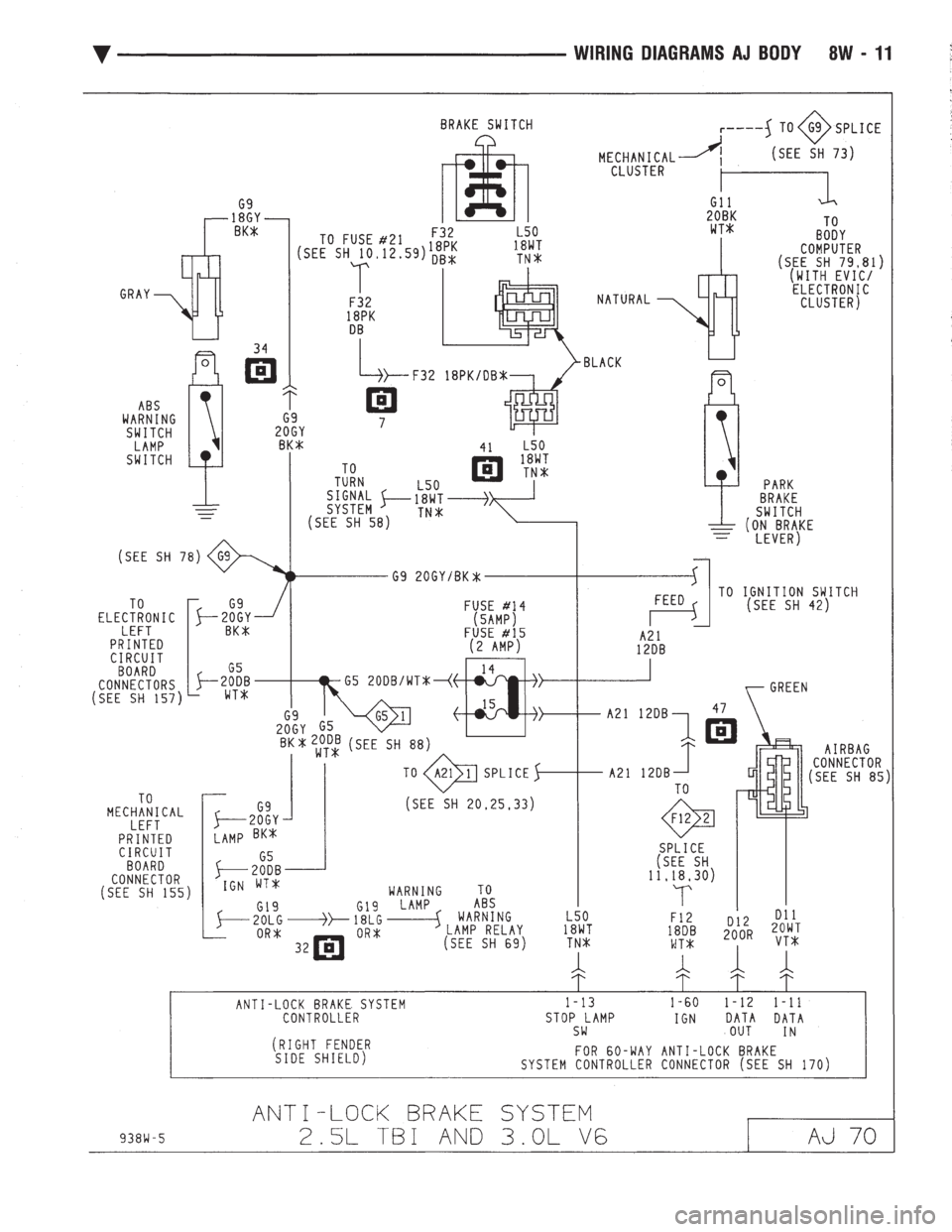

ABS Warning Switch Lamp Switch................70Wiring Diagram Name Sheet Number
Brake Switch..............................70
Data Link Connector.........................70

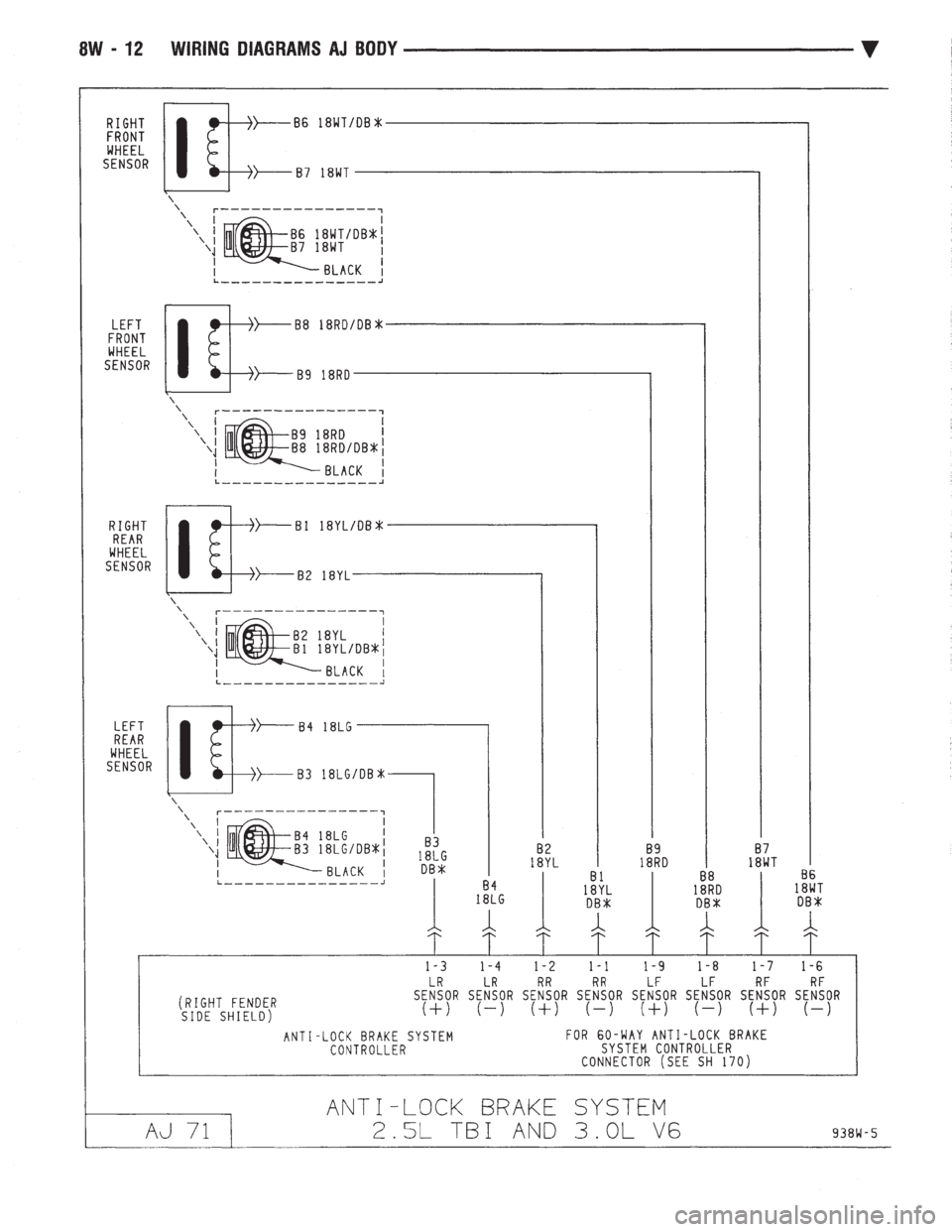

Left Front Wheel Sensor.......................71
Left Rear Wheel Sensor.......................71
Park Brake Switch...........................70
Right Front Wheel Sensor......................71
Right Rear Wheel Sensor......................71
8W - 8 WIRING DIAGRAMS AJ BODYÄ

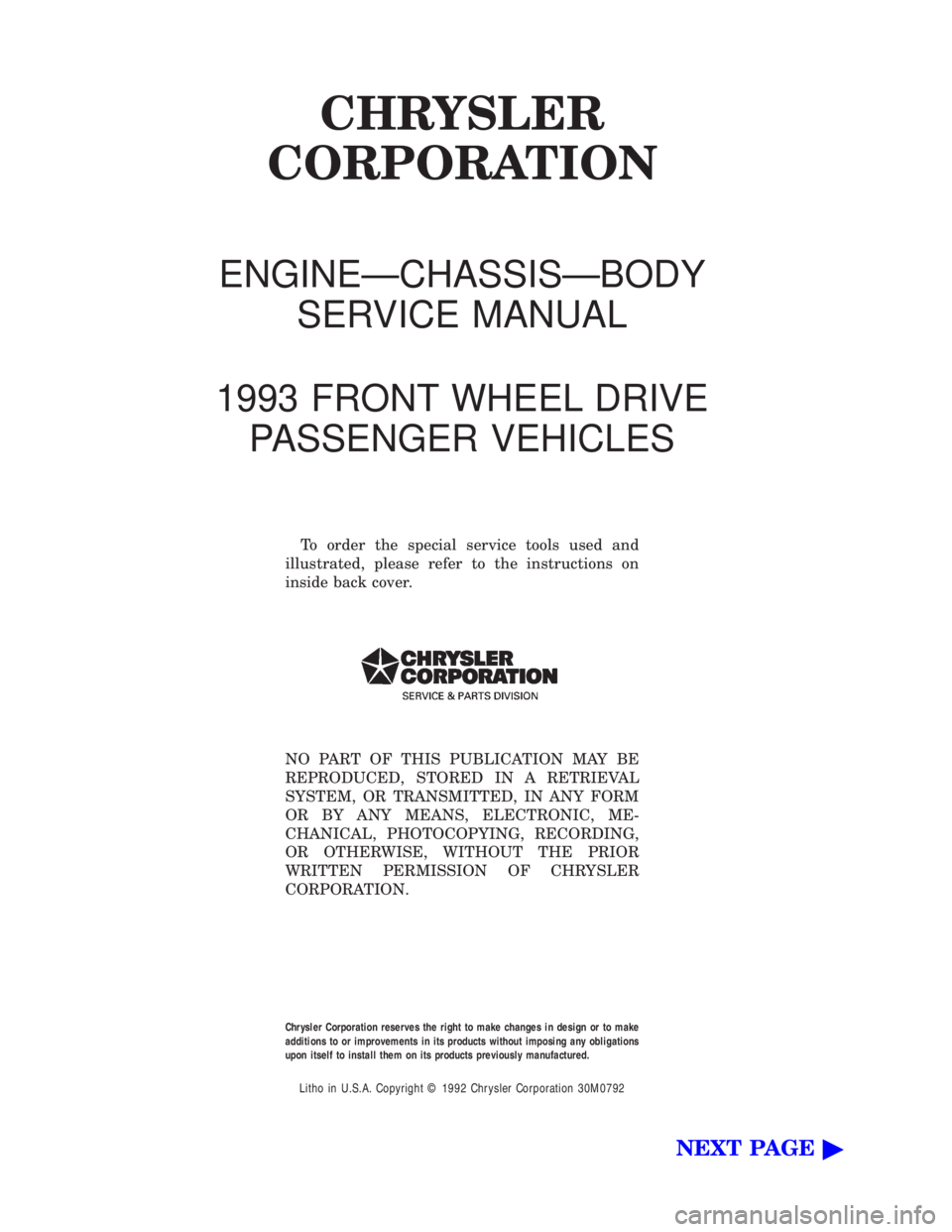

CHRYSLER
