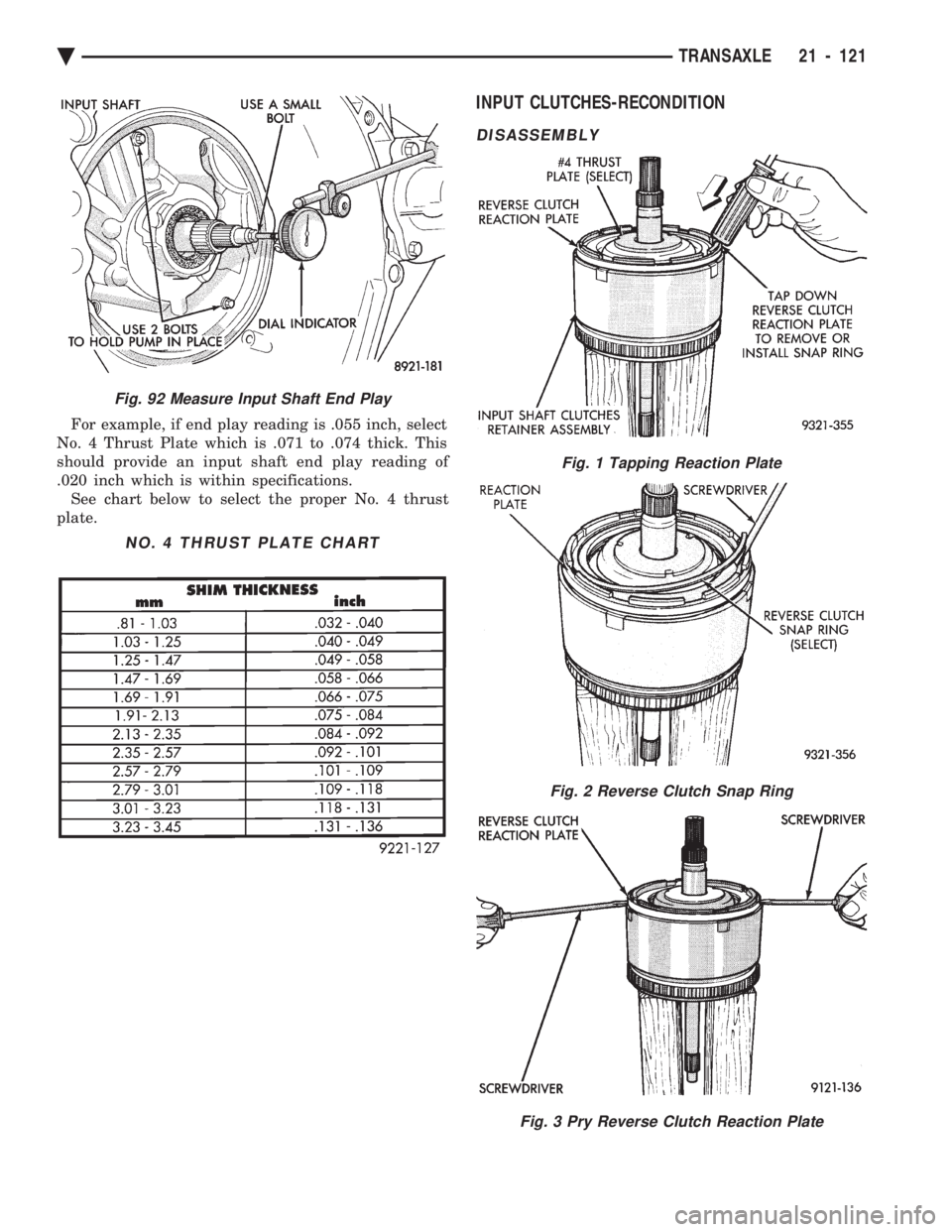

Page 2081 of 2438
For example, if end play reading is .055 inch, select
No. 4 Thrust Plate which is .071 to .074 thick. This
should provide an input shaft end play reading of
.020 inch which is within specifications. See chart below to select the proper No. 4 thrust
plate.
INPUT CLUTCHES-RECONDITION
DISASSEMBLY
Fig. 92 Measure Input Shaft End Play
NO. 4 THRUST PLATE CHART
Fig. 1 Tapping Reaction Plate
Fig. 2 Reverse Clutch Snap Ring
Fig. 3 Pry Reverse Clutch Reaction Plate
Ä TRANSAXLE 21 - 121

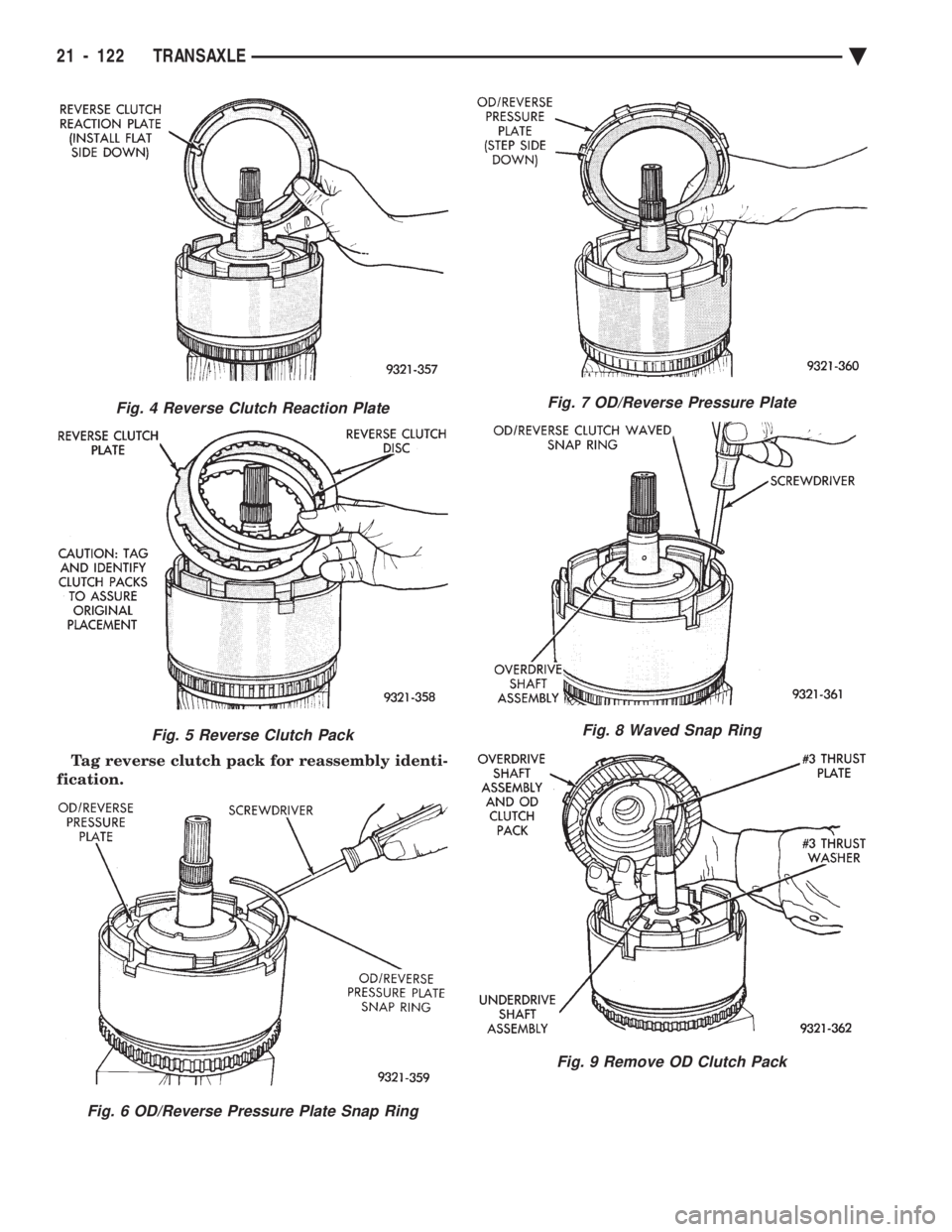

Page 2082 of 2438
Tag reverse clutch pack for reassembly identi-
fication.
Fig. 7 OD/Reverse Pressure Plate
Fig. 8 Waved Snap Ring
Fig. 9 Remove OD Clutch Pack
Fig. 4 Reverse Clutch Reaction Plate
Fig. 5 Reverse Clutch Pack
Fig. 6 OD/Reverse Pressure Plate Snap Ring
21 - 122 TRANSAXLE Ä

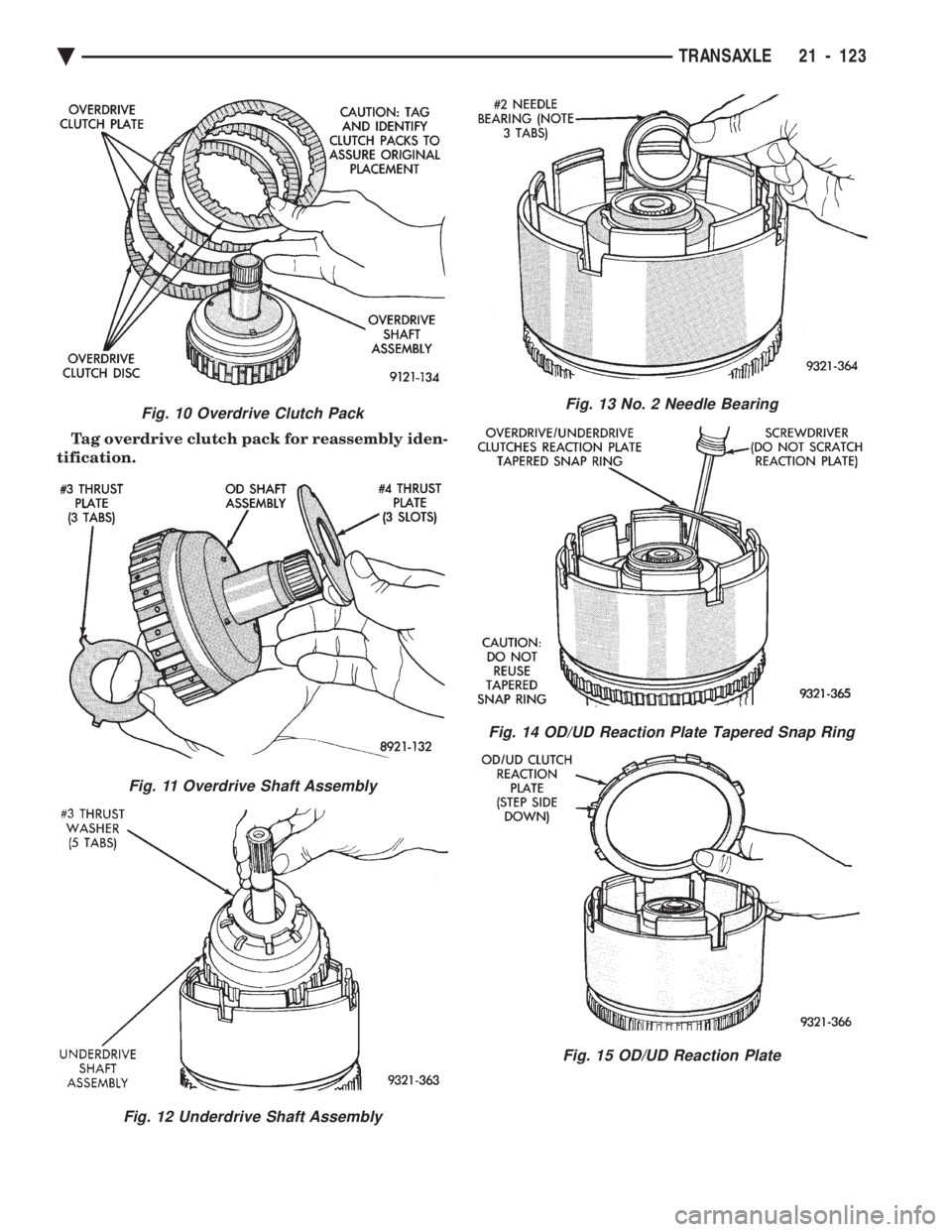

Page 2083 of 2438
Tag overdrive clutch pack for reassembly iden-
tification.
Fig. 13 No. 2 Needle Bearing
Fig. 14 OD/UD Reaction Plate Tapered Snap Ring
Fig. 15 OD/UD Reaction Plate
Fig. 10 Overdrive Clutch Pack
Fig. 11 Overdrive Shaft Assembly
Fig. 12 Underdrive Shaft Assembly
Ä TRANSAXLE 21 - 123

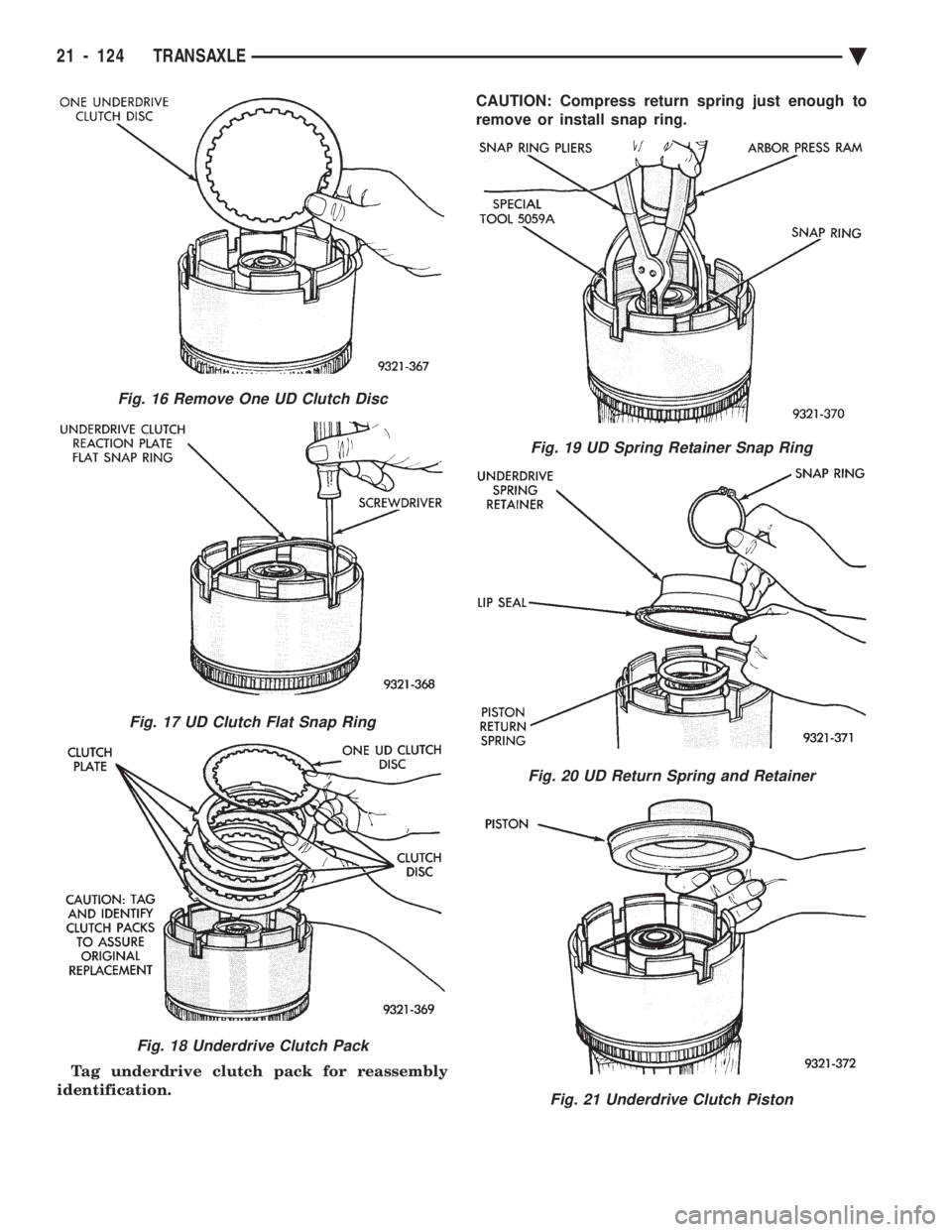

Page 2084 of 2438
Tag underdrive clutch pack for reassembly
identification. CAUTION: Compress return spring just enough to
remove or install snap ring.
Fig. 19 UD Spring Retainer Snap Ring
Fig. 20 UD Return Spring and Retainer
Fig. 21 Underdrive Clutch Piston
Fig. 16 Remove One UD Clutch Disc
Fig. 17 UD Clutch Flat Snap Ring
Fig. 18 Underdrive Clutch Pack
21 - 124 TRANSAXLE Ä

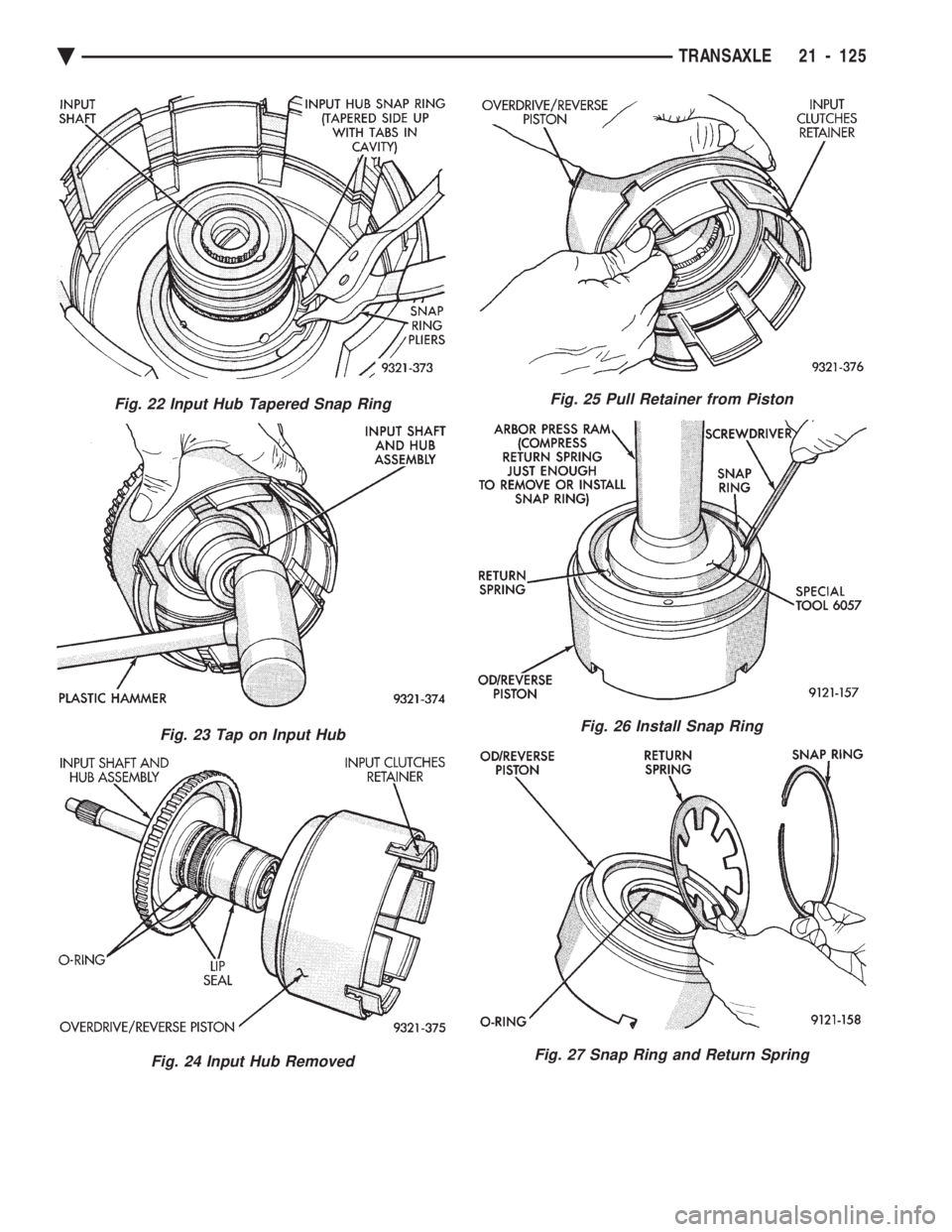

Page 2085 of 2438
Fig. 22 Input Hub Tapered Snap Ring
Fig. 23 Tap on Input Hub
Fig. 24 Input Hub Removed
Fig. 25 Pull Retainer from Piston
Fig. 26 Install Snap Ring
Fig. 27 Snap Ring and Return Spring
Ä TRANSAXLE 21 - 125

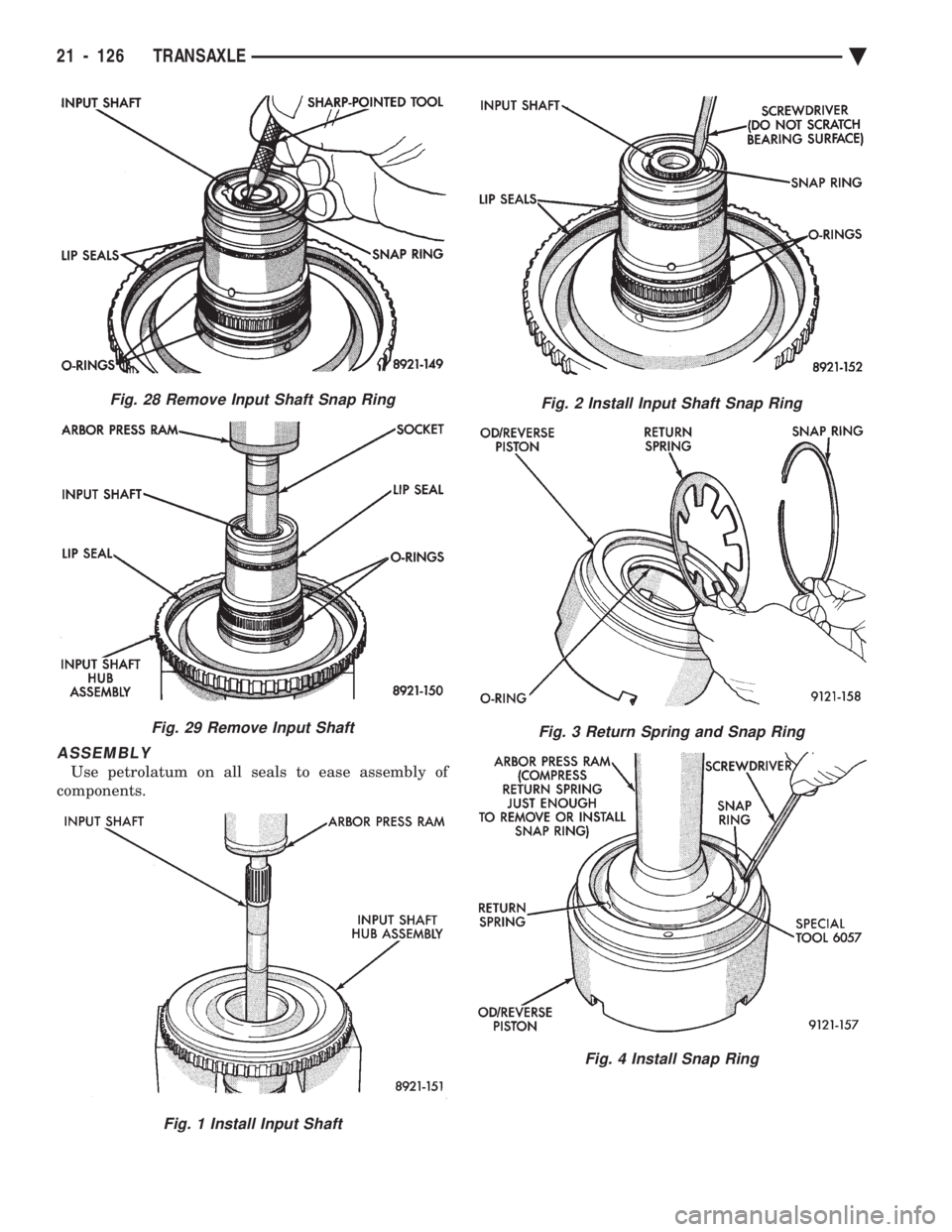

Page 2086 of 2438
ASSEMBLY
Use petrolatum on all seals to ease assembly of
components.
Fig. 28 Remove Input Shaft Snap Ring
Fig. 29 Remove Input Shaft
Fig. 1 Install Input Shaft
Fig. 2 Install Input Shaft Snap Ring
Fig. 3 Return Spring and Snap Ring
Fig. 4 Install Snap Ring
21 - 126 TRANSAXLE Ä

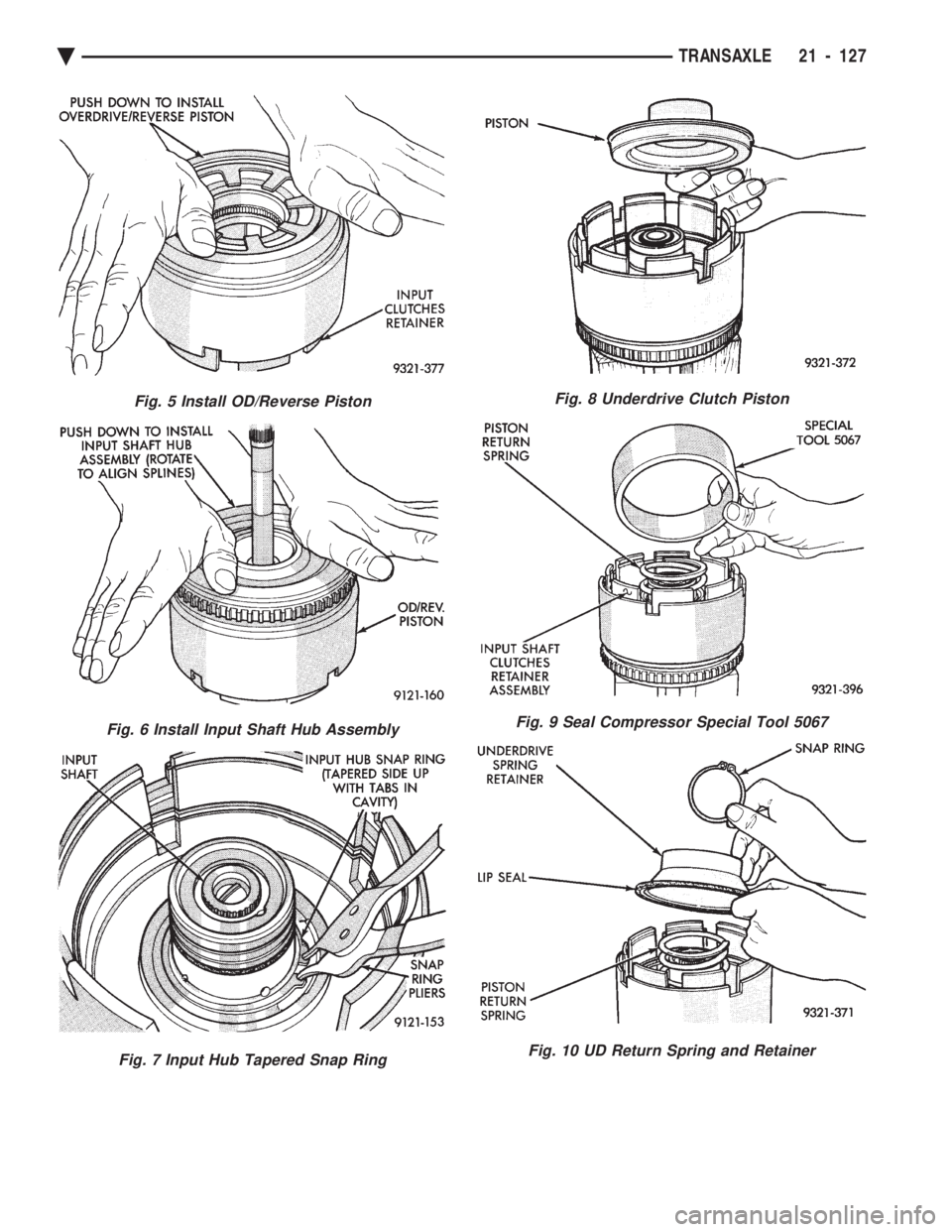

Page 2087 of 2438
Fig. 5 Install OD/Reverse Piston
Fig. 6 Install Input Shaft Hub Assembly
Fig. 7 Input Hub Tapered Snap Ring
Fig. 8 Underdrive Clutch Piston
Fig. 9 Seal Compressor Special Tool 5067
Fig. 10 UD Return Spring and Retainer
Ä TRANSAXLE 21 - 127

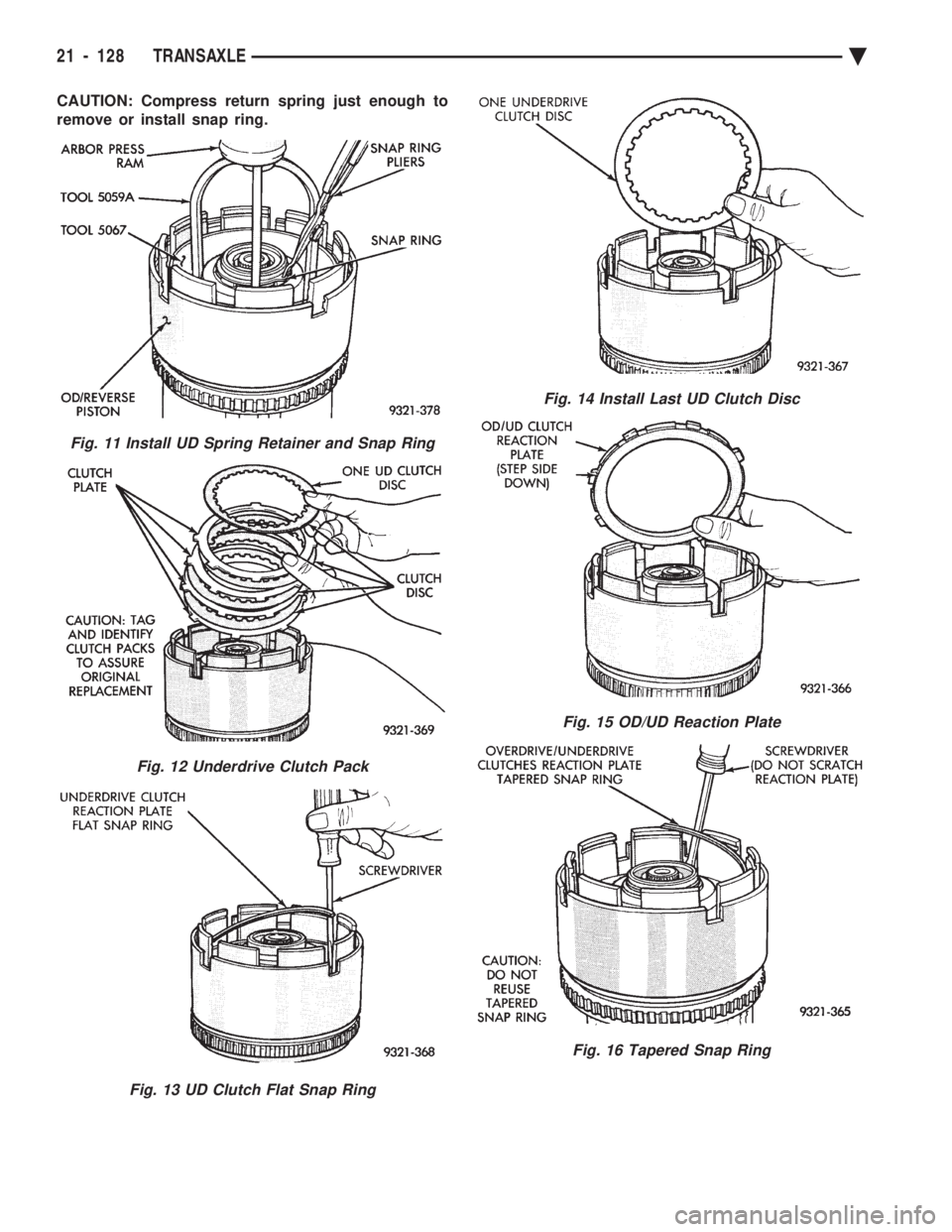

Page 2088 of 2438
CAUTION: Compress return spring just enough to
remove or install snap ring.
Fig. 11 Install UD Spring Retainer and Snap Ring
Fig. 12 Underdrive Clutch Pack
Fig. 13 UD Clutch Flat Snap Ring
Fig. 14 Install Last UD Clutch Disc
Fig. 15 OD/UD Reaction Plate
Fig. 16 Tapered Snap Ring
21 - 128 TRANSAXLE Ä
