VARNING!(Fortsättning)
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 40) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för montering med
symboler.
Den bilbarnstol som rekommenderas för
ditt barn kan även väljas. Se annars
[Information om rekommenderade
bilbarnstolar] beträffande
rekommenderade bilbarnstolar.
(→Sid. 43)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar att respektive sittplats är
lämplig för bilbarnstol].
Innan du bekräftar att bilbarnstolen är
lämplig på respektive säte
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som
överensstämmer med UN(ECE) R44
*1
eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att det finns ett
godkännandemärke på bilbarnstolen.Exempel på förordningsnummer som
visas
AGodkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
BGodkännandemärket UN(ECE)
R129*3
Klassen som baseras på barnets
längd, såväl som vikten för ett
godkännandemärke enligt UN(ECE)
R129 visas.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Läs instruktionerna som medföljde
bilbarnstolen om du är osäker, eller
kontakta återförsäljaren av
bilbarnstolen.
• "universal"
• "semiuniversal"
• "begränsad"
• "fordonsspecifik"
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

*1UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2Bilbarnstolarna som nämns i tabellen
finns eventuellt inte utanför
EU-området.
*3Märket som visas kan variera
beroende på produkten.
Lämplighet för bilbarnstol på respektive
säte
Vänsterstyrda modellerHögerstyrda modeller
Inaktivering av framsätespas-
sagerares krockkudde.
Aktivering av framsätes-
passagerarens krockkudde.
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om den
manuella i-/
urkopplingskontakten till
framsätespassagerarens
krockkudde är på.
Lämplig för bilbarnstol i kate-
gorin "universal" för monte-
ring med säkerhetsbälte.
Lämplig för framåtvänd bil-
barnstol i kategorin "univer-
sal" för montering med säker-
hetsbälte.
Lämplig för rekommenderade
bilbarnstolar som anges i
informationen om rekommen-
derade bilbarnstolar
1 .2 Säkerhet för barn
40

Lämplig för bilbarnstolar
i-Size och ISOFIX.
Inkluderar fäste med övre
rem.
*1Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2Justera ryggstödets lutning till helt
upprätt läge. Om det finns ett utrymme
mellan bilbarnstolen och ryggstödet när
en framåtvänd bilbarnstol monteras ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
*3Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4Inte lämplig för bilbarnstolar med
stödben.
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

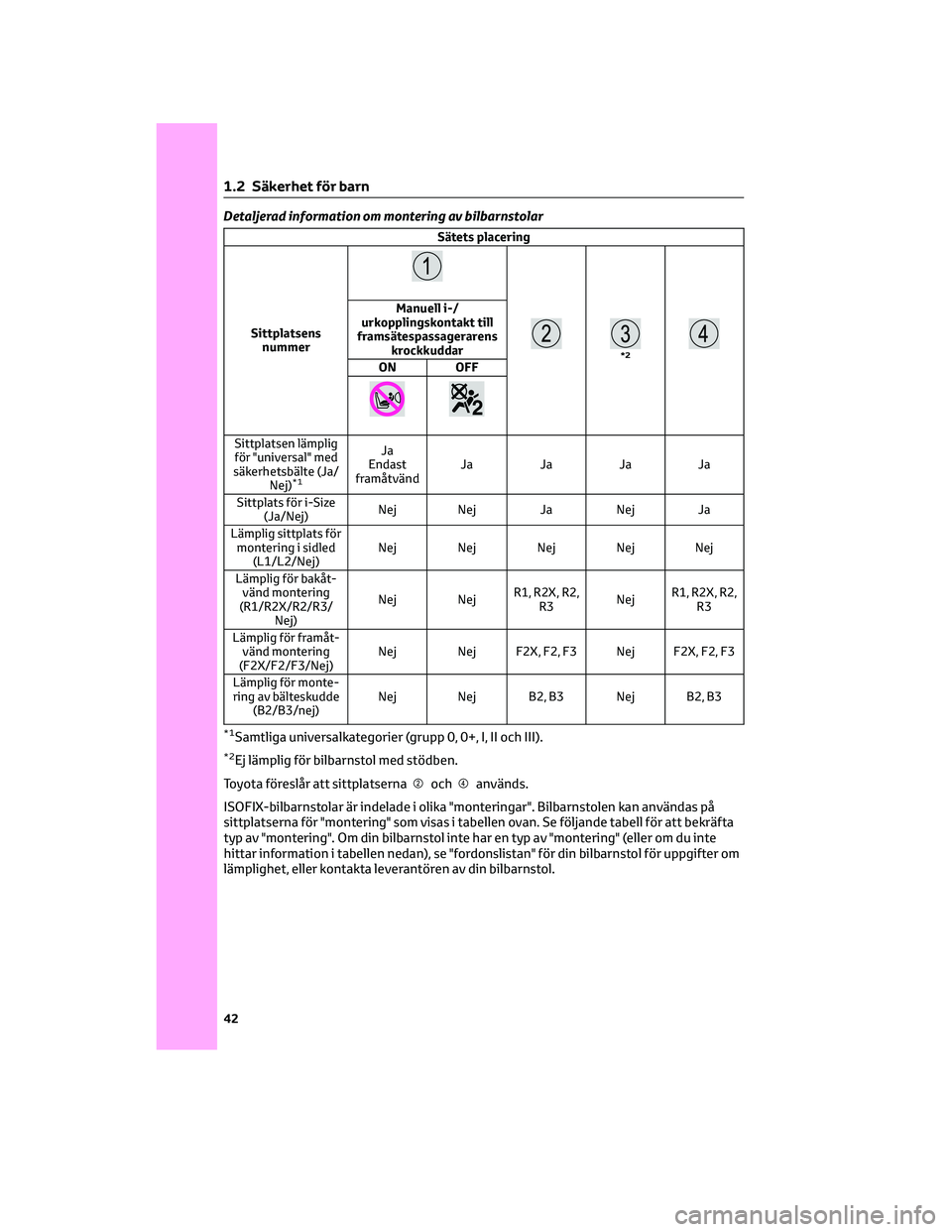

Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens
nummer
*2
Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON OFF
Sittplatsen lämplig
för "universal" med
säkerhetsbälte (Ja/
Nej)
*1
Ja
Endast
framåtvändJa Ja Ja Ja
Sittplats för i-Size
(Ja/Nej)Nej Nej Ja Nej Ja
Lämplig sittplats för
montering i sidled
(L1/L2/Nej)Nej Nej Nej Nej Nej
Lämplig för bakåt-
vänd montering
(R1/R2X/R2/R3/
Nej)Nej NejR1, R2X, R2,
R3NejR1, R2X, R2,
R3
Lämplig för framåt-
vänd montering
(F2X/F2/F3/Nej)Nej Nej F2X, F2, F3 Nej F2X, F2, F3
Lämplig för monte-
ring av bälteskudde
(B2/B3/nej)Nej Nej B2, B3 Nej B2, B3
*1Samtliga universalkategorier (grupp 0, 0+, I, II och III).
*2Ej lämplig för bilbarnstol med stödben.
Toyota föreslår att sittplatserna
ochanvänds.
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering". Om din bilbarnstol inte har en typ av "montering" (eller om du inte
hittar information i tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
1 .2 Säkerhet för barn
42

Viktklas-
serBarnets vikt Klass ISO-fäste Beskrivning
0 Upp till 10 kgE R1 Bakåtvänt babyskydd
FL1Vänstervänt liggande baby-
skydd
GL2Högervänt liggande baby-
skydd
0+ Upp till 13 kgCR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar med
reducerad storlek
— R2XBakåtvända bilbarnstolar med
reducerad storlek
E R1 Bakåtvänt babyskydd
I 9 till 18 kgAF3Framåtvända bilbarnstolar
med full höjd
BF2Framåtvända bilbarnstolar
med reducerad höjd
B1 F2XFramåtvända bilbarnstolar
med reducerad höjd
CR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar med
reducerad storlek
II 15 till 25 kg
— B2, B3 Bälteskudde
III 22 till 36 kg
Information om rekommenderade bilbarnstolar
Rekommenderade bil-
barnstolarDimension Riktning Montering
Monteras med
nedre fäst-
punktMonteras med
säkerhets-
bälte
MAXI COSI CABRIOFIX Upp till 13 kgEndast bakåt-
vänt lägeEj tillämpligt Ja
BRITAX TRIFIX 2 i-SIZE76 till 105 cm
Endast framåt-
vänt lägeJa Ej tillämpligt
9 till 18 kg
TOYOTA KIDFIX i-SIZE
*
TOYOTA KIDFIX 2S*100 till 150 cm
Endast framåt-
vänt lägeJa Nej
15 till 36 kg
TOYOTA MAXI PLUS 15 till 36 kgEndast framåt-
vänt lägeJa Nej
*Säkerhetsbältet ska monteras genom SecureGuard.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området och
Storbritannien.
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det varken stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.
• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• När du använder bilbarnstolen med
SecureGuard, se till att höftbältet förs
genom SecureGuard
som bilden
visar.
1 .2 Säkerhet för barn
44

Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska monteras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med säker-
hetsbälte
Sid. 44
Nedre ISOFIX-fäste
Sid. 47
Fästpunkt med övre
rem
Sid. 48
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen. Om din bilbarnstol inte
finns inom kategorin ”universal” (eller om
du inte hittar information i tabellen
nedan), se ”fordonslistan” som
tillverkaren av bilbarnstolen
tillhandahåller för olika typer av
installationsplatser, eller rådfråga
leverantören av din bilbarnstol om
lämpligheten. (→Sid. 39)
1. Om en bilbarnstol måste installeras på
framsätespassagerarens plats, se
sid. 37 beträffande inställning av
framsätespassagerarens säte.
2. Justera ryggstödets lutning till helt
upprätt läge. Om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet när en framåtvänd
bilbarnstol monteras ska ryggstödets
vinkel justeras tills bilbarnstolen har
god kontakt med ryggstödet.
3. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 156)
4. Dra säkerhetsbältet genom
bilbarnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.5. Om bilbarnstolen inte är försedd med
ett s.k. lock-off (en låsfunktion till
säkerhetsbältet) ska den förankras
med en låsklämma.
6. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rullas
upp.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att
montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(reservdelsnummer 73119-22010)
1 .2 Säkerhet för barn
