– När vägytan är ljusstark , t.ex.
betong, och det är liten kontrast
mellan den och de vita linjerna runt
parkeringsrutan
– När linjerna kring parkeringsrutan
har en annan färg än gul eller vit
– Parkeringsrutans omgivande yta är
mörk, t.ex. på natten, i en
underjordisk parkeringsplats,
parkeringsgarage, etc.
– Det regnar, eller har regnat, och
vägytan är våt och reflekterande,
eller det finns vattenpölar
– Solen skiner direkt in i en kamera,
t.ex. tidigt på morgonen eller
kvällen
– Parkeringsrutan är täckt av snö eller
avisningsmedel
– Det förekommer märken efter
vägreparationer eller andra märken
på vägytan, eller det finns en
trafikpollare eller annat föremål på
vägytan
– Vägytans färg eller ljusstyrka är
ojämn
– Varmt eller kallt vatten har stänkt
upp på en kamera och linsen har
blivit immig
– Parkeringsrutans utseende
påverkas av skuggan av ett fordon
eller träd
– Kameralinsen är smutsig eller täckt
med vattendroppar
• I situationer som följande kan den
avsedda parkeringsplatsen inte alltid
kännas av på rätt sätt:
– Det förekommer märken efter
vägreparationer eller andra märken
på vägytan, eller det finns
parkeringsblock, trafikpollare eller
annat föremål på vägytan
– Det regnar, eller har regnat, och
vägytan är våt och reflekterande,
eller det finns vattenpölar
– När området kring bilen är mörkt
eller bakgrundsbelyst
– Vägytans färg eller ljusstyrka är
ojämn
– Parkeringsplatsen är på en sluttning– När det finns diagonala streck
(åtkomstväg) nära
parkeringsplatsen
– Om parkeringsplatsens utseende
påverkas av skuggan av ett parkerat
fordon (t.ex. skuggan från
kylargrillen, fotsteget, etc)
– När tillbehör som blockerar sikten
för kameran är monterade
– När linjerna kring parkeringsrutan
är blekta eller smutsiga vilket gör
dem otydliga
– Parkeringsrutans utseende
påverkas av skuggan av ett fordon
eller träd
Information om sensordetektering
→Sid. 256
Föremål som sensorn eventuellt inte
detekterar på rätt sätt
→Sid. 256
Situationer när sensorn eventuellt inte
fungerar på rätt sätt
→Sid. 257
Situationer när parkeringsassistansen
eventuellt inte aktiveras även om
ingen möjlighet för kollision föreligger
→Sid. 257
Slå på/stänga av Advanced Park
Tryck på huvudreglaget till Advanced
Park. Om du trycker in reglaget medan
parkeringsassistansen är aktiv kan den
avbrytas.
5.4 Använda förarstödssystemen
287
5
Körning

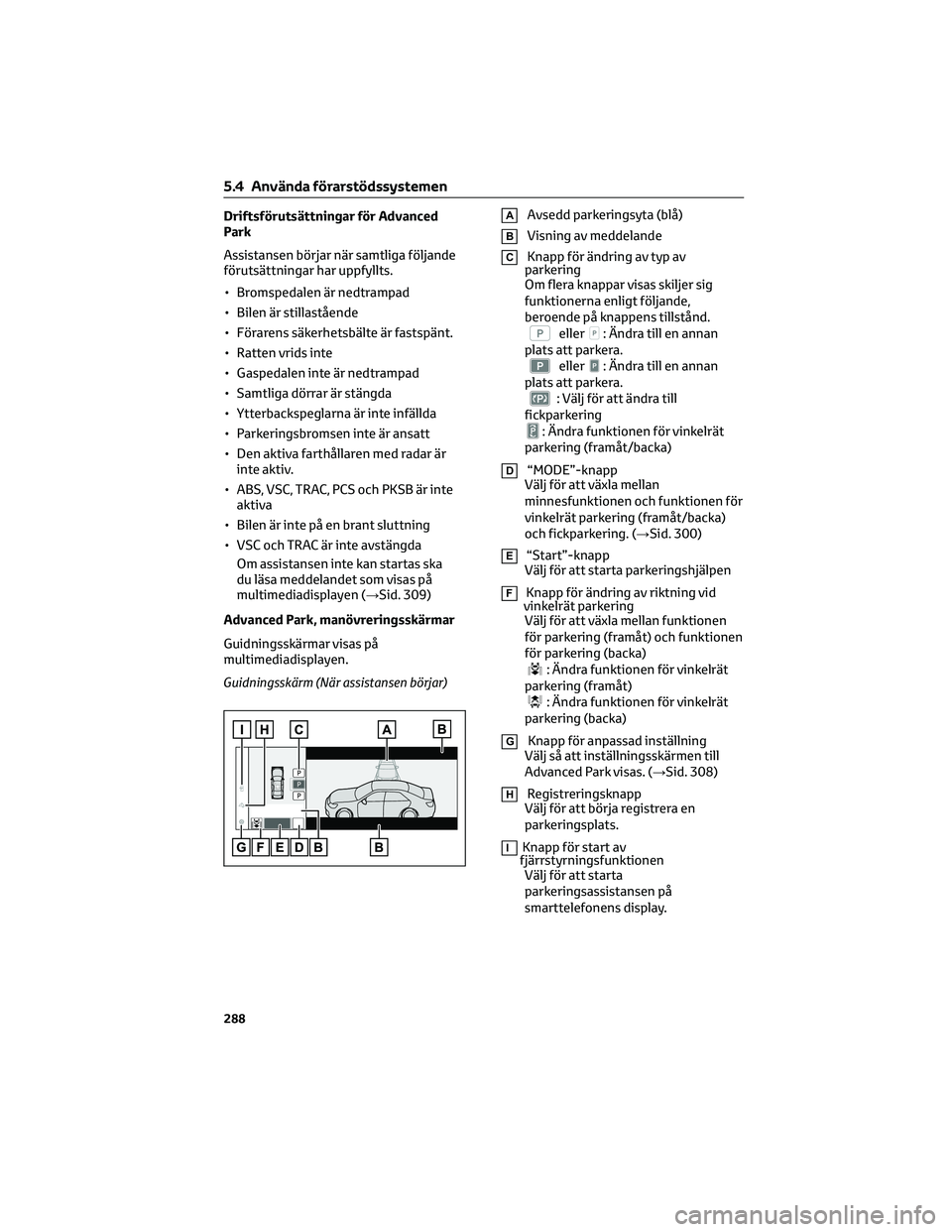

Driftsförutsättningar för Advanced
Park
Assistansen börjar när samtliga följande
förutsättningar har uppfyllts.
• Bromspedalen är nedtrampad
• Bilen är stillastående
• Förarens säkerhetsbälte är fastspänt.
• Ratten vrids inte
• Gaspedalen inte är nedtrampad
• Samtliga dörrar är stängda
• Ytterbackspeglarna är inte infällda
• Parkeringsbromsen inte är ansatt
• Den aktiva farthållaren med radar är
inte aktiv.
• ABS, VSC, TRAC, PCS och PKSB är inte
aktiva
• Bilen är inte på en brant sluttning
• VSC och TRAC är inte avstängda
Om assistansen inte kan startas ska
du läsa meddelandet som visas på
multimediadisplayen (→Sid. 309)
Advanced Park, manövreringsskärmar
Guidningsskärmar visas på
multimediadisplayen.
Guidningsskärm (När assistansen börjar)AAvsedd parkeringsyta (blå)
BVisning av meddelande
CKnapp för ändring av typ av
parkering
Om flera knappar visas skiljer sig
funktionerna enligt följande,
beroende på knappens tillstånd.
eller: Ändra till en annan
plats att parkera.
eller: Ändra till en annan
plats att parkera.
: Välj för att ändra till
fickparkering
: Ändra funktionen för vinkelrät
parkering (framåt/backa)
D“MODE”-knapp
Välj för att växla mellan
minnesfunktionen och funktionen för
vinkelrät parkering (framåt/backa)
och fickparkering. (→Sid. 300)
E“Start”-knapp
Välj för att starta parkeringshjälpen
FKnapp för ändring av riktning vid
vinkelrät parkering
Välj för att växla mellan funktionen
för parkering (framåt) och funktionen
för parkering (backa)
: Ändra funktionen för vinkelrät
parkering (framåt)
: Ändra funktionen för vinkelrät
parkering (backa)
GKnapp för anpassad inställning
Välj så att inställningsskärmen till
Advanced Park visas. (→Sid. 308)
HRegistreringsknapp
Välj för att börja registrera en
parkeringsplats.
IKnapp för start av
fjärrstyrningsfunktionen
Välj för att starta
parkeringsassistansen på
smarttelefonens display.
5.4 Använda förarstödssystemen
288

Guidningsskärm (vid backning)
AFunktionssymbol
Visas när Advanced Park är aktiverat.
BHjälplinjer (gul och röd)
Visar punkter från mitten på främre
eller bakre stötfångarens kant till
avsett stoppläge (gul)
*och cirka
0,3 m (röd) från bilen.
CFlytta symbolen för varning för
föremål
DDisplay för styrning av
nödbromsning
“BRAKE!” visas.
EToyota parkeringssensor, display
→Sid. 255
*När stoppläget är minst 2,5 m döljs den
horisontella (gula) linjen.
Toyotas parkeringssensor,
snabbmeddelande
Oavsett om Toyota parkeringssensor är
inaktiverad eller aktiv (→Sid. 255), om ett
föremål detekteras av Toyota
parkeringssensor när Advanced Park är
aktivt visas snabbmeddelandet i Toyota
parkeringssensor automatiskt över
vägledningsdisplayen.
Bromsreglering när Advanced Park är
aktiv
Om systemet bedömer att risken för en
sammanstötning med ett detekterat
rörligt eller stillastående föremål är hög,
medan Advanced Park är aktivt, aktiveras
begränsningen av EV-systemets uteffekt
och bromskontroll.Om bromsregleringen är aktiverad
avbryts Advanced Park och ett
meddelande visas på
informationsdisplayen.
Summerton
Beroende på ljud i omgivningen eller ljud
från andra system kan det vara svårt att
urskilja systemets summerton.
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Systemet påverkas av radiovågor, eller en
störning kan ha uppstått. Om en
radioantenn är monterad nära en kamera
ska den flyttas till en plats som är så långt
från kamerorna som möjligt. Om en
radioantenn inte är installerad nära en
kamera och skärmen inte återgår till
normalt skick efter att startknappen har
stängts av och EV-systemet har startats
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Vinkelrät parkering med Advanced Park
(framåt/backa)
Funktionsbeskrivning
Funktionen för vinkelrät parkering
(framåt/backa) kan användas om den
avsedda parkeringsplatsen kan
detekteras när bilen har stannat nära och
vinkelrätt mot mitten på
parkeringsplatsen. Beroende på hur
parkeringsplatsen ser ut kan växelläget
ändras av assistanskontrollen om bilens
körriktning måste ändras.
Parkering med funktionen för vinkelrät
parkering (framåt/backa)
1. Stanna bilen i ett läge som är nära och
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
• Om det finns linjer som avgränsar
parkeringen
5.4 Använda förarstödssystemen
289
5
Körning

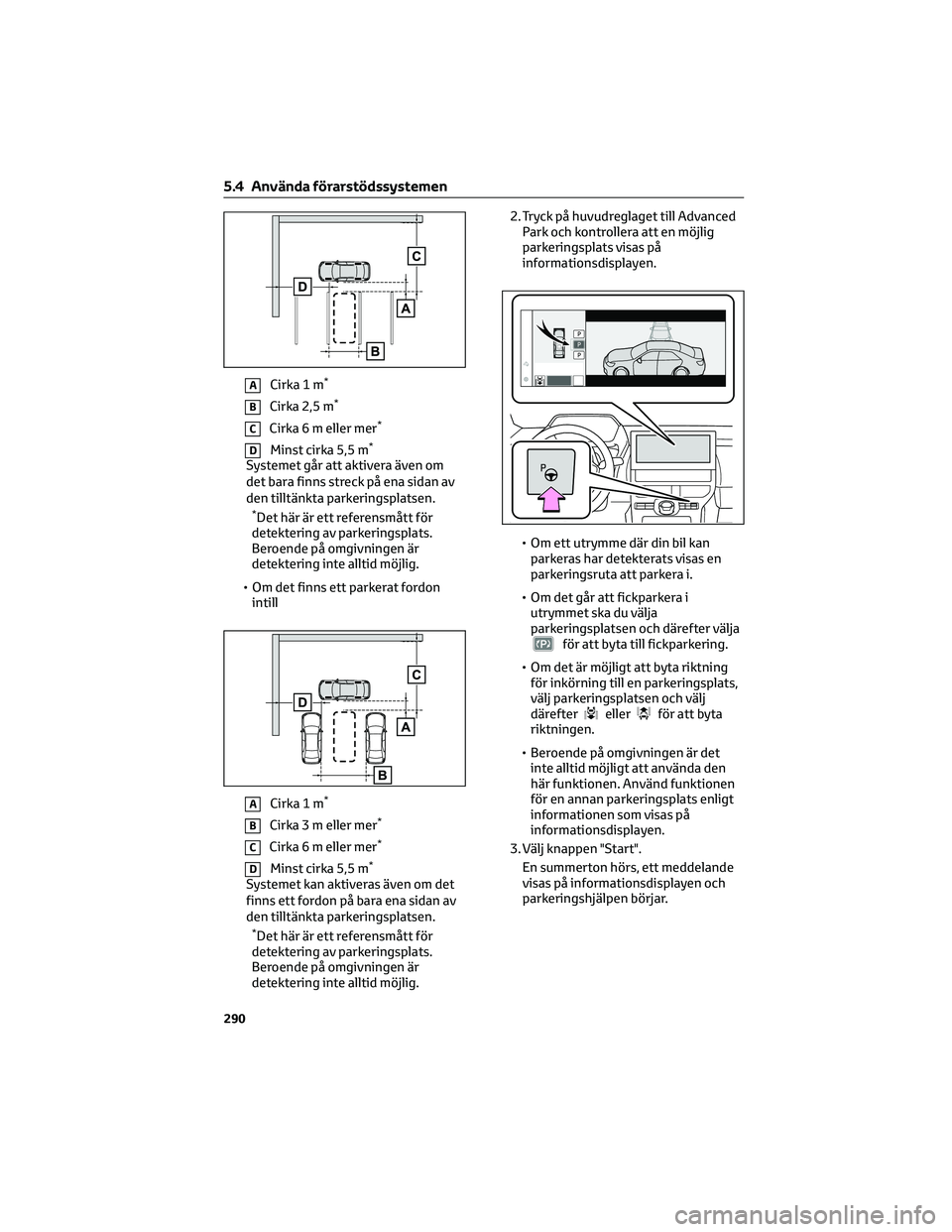

ACirka 1 m*
BCirka 2,5 m*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet går att aktivera även om
det bara finns streck på ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BCirka 3 m eller mer*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet kan aktiveras även om det
finns ett fordon på bara ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.
• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om det går att fickparkera i
utrymmet ska du välja
parkeringsplatsen och därefter välja
för att byta till fickparkering.
• Om det är möjligt att byta riktning
för inkörning till en parkeringsplats,
välj parkeringsplatsen och välj
därefter
ellerför att byta
riktningen.
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
290

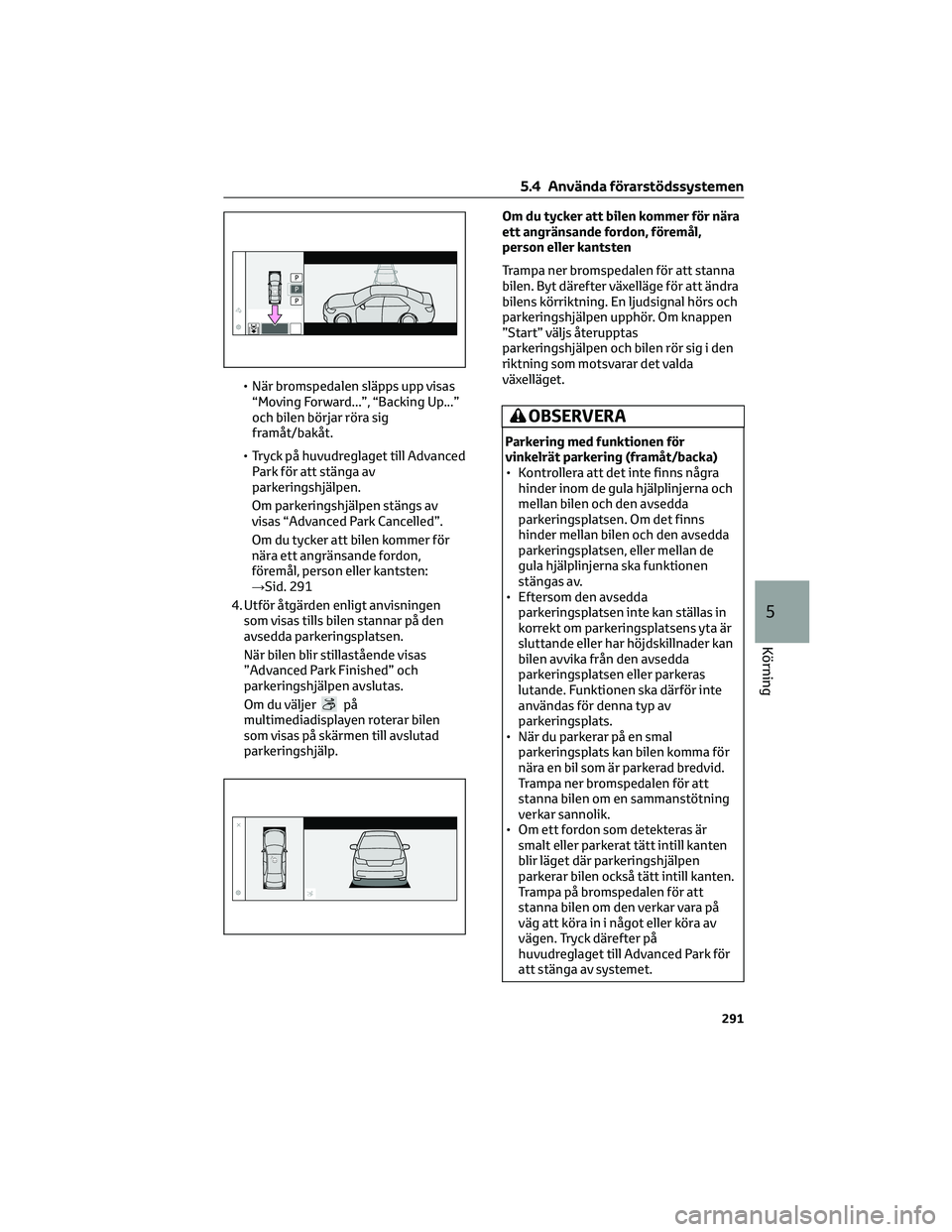

• När bromspedalen släpps upp visas
“Moving Forward...”, “Backing Up...”
och bilen börjar röra sig
framåt/bakåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av
visas “Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon,
föremål, person eller kantsten:
→Sid. 291
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.
När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.
Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.
OBSERVERA
Parkering med funktionen för
vinkelrät parkering (framåt/backa)
• Kontrollera att det inte finns några
hinder inom de gula hjälplinjerna och
mellan bilen och den avsedda
parkeringsplatsen. Om det finns
hinder mellan bilen och den avsedda
parkeringsplatsen, eller mellan de
gula hjälplinjerna ska funktionen
stängas av.
• Eftersom den avsedda
parkeringsplatsen inte kan ställas in
korrekt om parkeringsplatsens yta är
sluttande eller har höjdskillnader kan
bilen avvika från den avsedda
parkeringsplatsen eller parkeras
lutande. Funktionen ska därför inte
användas för denna typ av
parkeringsplats.
• När du parkerar på en smal
parkeringsplats kan bilen komma för
nära en bil som är parkerad bredvid.
Trampa ner bromspedalen för att
stanna bilen om en sammanstötning
verkar sannolik.
• Om ett fordon som detekteras är
smalt eller parkerat tätt intill kanten
blir läget där parkeringshjälpen
parkerar bilen också tätt intill kanten.
Trampa på bromspedalen för att
stanna bilen om den verkar vara på
väg att köra in i något eller köra av
vägen. Tryck därefter på
huvudreglaget till Advanced Park för
att stänga av systemet.
5.4 Använda förarstödssystemen
291
5
Körning

Utkörning från vinkelrät parkering med
Advanced Park (framåt/backa)
Funktionsbeskrivning
Om systemet bedömer att det går att
köra ut kan funktionen för utkörning från
vinkelrät parkering (framåt/backa)
användas när du kör ut från en vinkelrät
parkering. Beroende på hur omgivningen
ser ut kan växelläget ändras av
assistanskontrollen om bilens körriktning
måste ändras.
Utkörning från vinkelrät parkering
(framåt/backa)
1. Med bromspedalen nedtrampad och i
växelläge P, tryck in reglaget till
Advanced Park och kontrollera att
skärmen för val av utkörningsriktning
visas på multimediadisplayen.
2. Välj en pil på multimediadisplayen för
att välja den riktning du vill köra ut i.
Om du använder blinkers kan bara
utkörning åt vänster eller höger
väljas.
3. Trampa ned bromspedalen och välj
knappen "Start".
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 292En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar. Tryck på
huvudreglaget till Advanced Park för
att stänga av parkeringshjälpen. Om
parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
4. Utför åtgärderna enligt anvisningarna
som visas tills bilen är ett läge från
vilket du kan köra ut.
Om ratten inte används stannar bilen i
läget för utkörning. Assistansen kan
stängas av genom att gaspedalen eller
bromspedalen trampas ned. När bilen
når en position varifrån det går att
köra ut visas “You can exit by moving
the steering wheel”. Om ratten vrids
visas ”Advanced Park Finished” och
parkeringshjälpen avslutas. Håll i
ratten och kör framåt.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
5.4 Använda förarstödssystemen
292

”Start” väljs återupptas parkerings-
hjälpen och bilen rör sig i den riktning
som motsvarar det valda växelläget.
Utkörning från vinkelrät parkering
(framåt/backa)
Använd inte funktionen för utkörning
(framåt/backa) i någon situation annat än
när du ska köra ut från fickparkering. Om
parkeringshjälpen startas oavsiktligt ska
du trampa ned bromspedalen och stanna
bilen. Tryck sedan på huvudreglaget till
Advanced Park för att stänga av
parkeringshjälpen.
Situationer när funktionen för
utkörning från vinkelrät parkering
(framåt/backa) inte fungerar
Situationer när funktionen för utkörning
från vinkelrät parkering (framåt/backa)
inte fungerar.
• När ett fordon som väntar på att
parkera befinner sig i riktningen för
utkörning
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sensorn, eller hörnsensorFickparkering med Advanced Park
Funktionsbeskrivning
Funktionen för fickparkering kan
användas om den avsedda
parkeringsplatsen kan detekteras när
bilen har stannat nära och i linje med
parkeringsplatsens mittpunkt. Beroende
på hur parkeringsplatsen ser ut kan
växelläget ändras av assistanskontrollen
om bilens körriktning måste ändras.
Parkering med funktionen för
fickparkering
1. Stanna bilen i en linje som är nära
mitten på den avsedda
parkeringsplatsen.
• Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 5 till 6 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är ett referensmått för
5.4 Använda förarstödssystemen
293
5
Körning

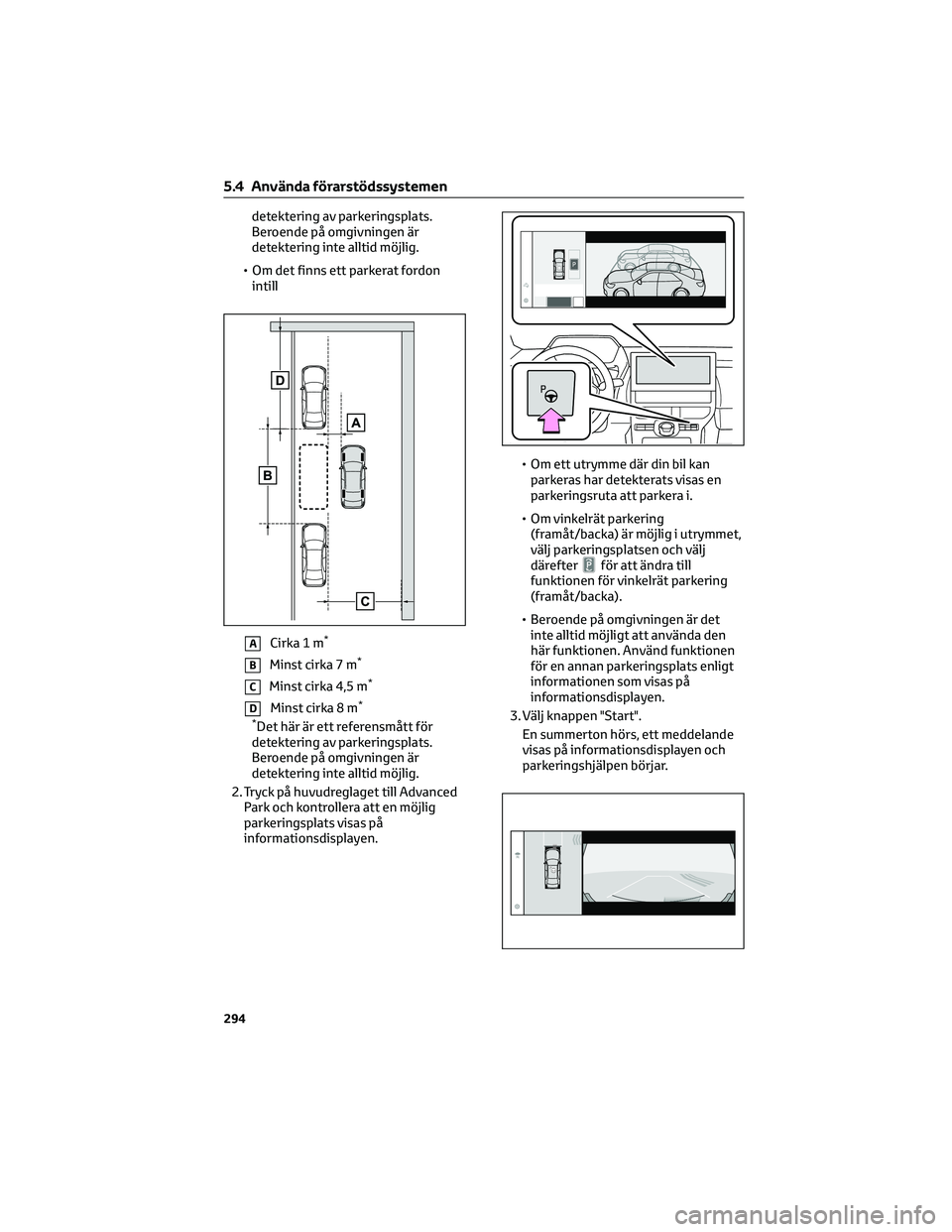

detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BMinst cirka 7 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om vinkelrät parkering
(framåt/backa) är möjlig i utrymmet,
välj parkeringsplatsen och välj
därefter
för att ändra till
funktionen för vinkelrät parkering
(framåt/backa).
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
294
