Page 265 of 538

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, kontrollampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar båda
ytterbackspeglarnas BSM-indikatorer
blinka.
CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 263) för den detekterade
sidan på multimediadisplayen. Den
här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DFörarstödsystem, indikering
När RCTA är avstängt visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.
Slå på/stänga av RCTA-funktionen
RCTA kan aktiveras/inaktiveras på
på
informationsdisplayen. (→Sid. 126)
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 119). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Radarsensorer
→Sid. 247
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
5.4 Använda förarstödssystemen
263
5
Körning
Page 266 of 538

RCTA-funktionens detekteringsområden
Områden där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetUngefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Ljudvolymen av RCTA:s summerton kan
justeras på
på
informationsdisplayen. (→Sid. 260)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
5.4 Använda förarstödssystemen
264
Page 267 of 538

• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer när systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is eller en dekal etc
täcker sensorn eller den omgivande
ytan ovanför bakre stötfångaren
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan dölja en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från en
parkeringsplats i snäv vinkel
• Omedelbart efter att RCTA-
funktionen har aktiverats
• Omedelbart efter att EV-systemet
startas med RCTA-funktionen
påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Vid körning med släp
• Om det är stor höjdskillnad mellan din
bil och fordonet som kommer in i
detekteringsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
5.4 Använda förarstödssystemen
265
5
Körning
Page 268 of 538
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Medan du svänger under backning
• När ett fordon dyker upp i
detekteringsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• Om utrustning som kan dölja en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
5.4 Använda förarstödssystemen
266
Page 269 of 538

• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.4.16 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan för
det här systemet är begränsad. Föraren
måste alltid köra på säkert sätt genom att
alltid vara ansvarig utan att förlita sig
alltför mycket på systemet och kunna
avläsa situationer i omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
• Installera inte externt inköpta
elektroniska delar (såsom belyst
nummerskylt, dimljus etc) i närheten
av kameran.
• Utsätt inte ytorna nära kameran för
hårda stötar. Om de omgivande
ytorna utsätts för en hård stöt ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Ta varken isär, anpassa eller lackera
kameran.
• Sätt inte fast tillbehör eller dekaler
på kameran.
• Installera inte externt inköpta
skyddande delar (t.ex.
stötfångarlister) på bakre
stötfångaren.
• Upprätthåll lämpligt lufttryck i
däcken.
• Se till att bakluckan är helt stängd.
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
• Annan fjädring än originaldelar från
Toyota har installerats.
5.4 Använda förarstödssystemen
267
5
Körning
Page 270 of 538

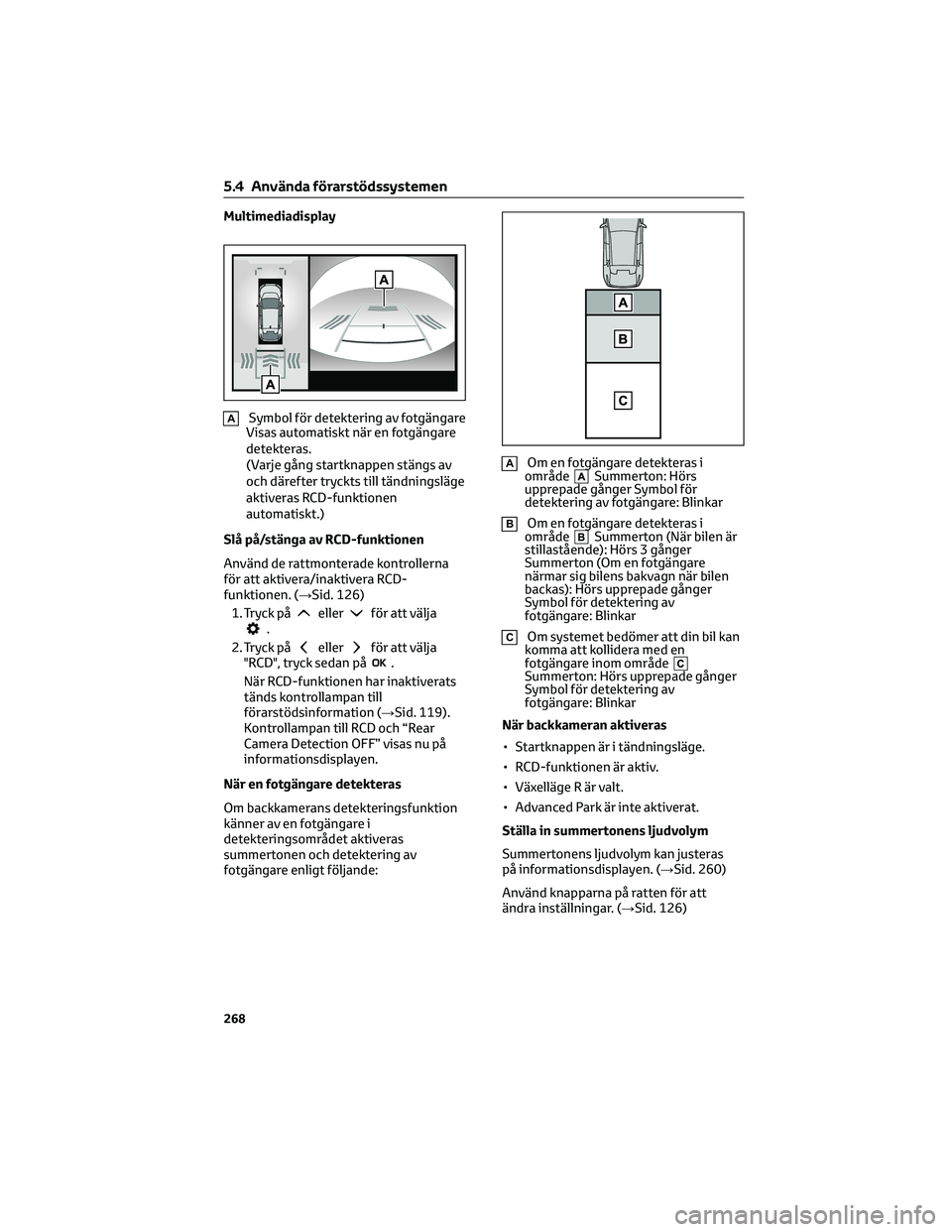

Multimediadisplay
ASymbol för detektering av fotgängare
Visas automatiskt när en fotgängare
detekteras.
(Varje gång startknappen stängs av
och därefter tryckts till tändningsläge
aktiveras RCD-funktionen
automatiskt.)
Slå på/stänga av RCD-funktionen
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCD-
funktionen. (→Sid. 126)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
"RCD", tryck sedan på.
När RCD-funktionen har inaktiverats
tänds kontrollampan till
förarstödsinformation (→Sid. 119).
Kontrollampan till RCD och “Rear
Camera Detection OFF” visas nu på
informationsdisplayen.
När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detektering av
fotgängare enligt följande:
AOm en fotgängare detekteras i
områdeSummerton: Hörs
upprepade gånger Symbol för
detektering av fotgängare: Blinkar
BOm en fotgängare detekteras i
områdeSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (Om en fotgängare
närmar sig bilens bakvagn när bilen
backas): Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
COm systemet bedömer att din bil kan
komma att kollidera med en
fotgängare inom område
Summerton: Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 260)
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 126)
5.4 Använda förarstödssystemen
268
Page 271 of 538

Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Situationer när systemet eventuellt
inte fungerar korrekt
• Vissa fotgängare, som följande, känns
eventuellt inte av med backkamerans
detekteringsfunktion vilket hindrar
att funktionen fungerar på rätt sätt:
– Fotgängare som böjer sig framåt
eller som hukar
– Fotgängare som ligger ner
– Fotgängare som springer
– Fotgängare som plötsligt kommer in
i detektionsområdet
– Personer som cyklar, åker
skateboard eller annat lätt fordon
– Fotgängare som bär omfångsrik
klädsel, t.ex. regnrock, lång kjol,
vilket skapar en obestämbar silhuett
– Fotgängare vars kropp är delvis dold
av ett föremål, t.ex. en kärra eller ett
paraply
– Fotgängare som döljs av mörker,
t.ex. nattetid
• I vissa situationer, som följande,
detekterar backkamerans
detekteringsfunktion eventuellt inte
fotgängare, så att systemet inte kan
fungera på rätt sätt:
– När du backar bilen i ostadigt väder
(regn, snö, dimma, etc.)– När backkameran är skymd (smuts,
snö, is etc) eller repad
– Om mycket starkt ljus, t.ex. solen
eller strålkastarna på ett annat
fordon, lyser rakt in i bakre kameran
– När du backar bilen på en plats där
det omgivande ljuset ändras snabbt,
till exempel vid infarten till eller
utfarten från ett garage eller
underjordisk parkering
– När bilen backas i svagt ljus, t.ex. i
skymning eller i ett
parkeringsgarage
– När kamerans läge och riktning har
ändrats
– När en bogseringsögla är monterad
– När vattendroppar rinner över
kamerans lins
– När bilens höjd ändras avsevärt
(fronten uppåt, fronten nedåt)
– Om snökedjor eller reparationssats
för akut däcklagning används
– När bakrutespolaren är i drift
– När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
– Om en elektronisk komponent, t.ex.
registreringsskylt med
bakgrundsbelysning eller bakre
dimljus monteras nära backkameran
– Om ett stötfångarskydd, t.ex. en
extra list, är monterat på bakre
stötfångaren
Situationer när systemet eventuellt
aktiveras oväntat
• Även om inga fotgängare finns i
detektionsområdet kan vissa föremål,
som följande, detekteras och möjligen
aktivera backkamerans
detekteringsfunktion.
– Tredimensionella föremål som en
stolpe, trafikkon, stängsel eller
parkerat fordon
– Rörliga föremål som en bil eller
motorcykel
– Föremål som rör sig mot din bil när
den backas, t.ex. flaggor eller
vattenpölar (eller luftburna ämnen
som rök, ånga, regn eller snö)
5.4 Använda förarstödssystemen
269
5
Körning
Page 272 of 538

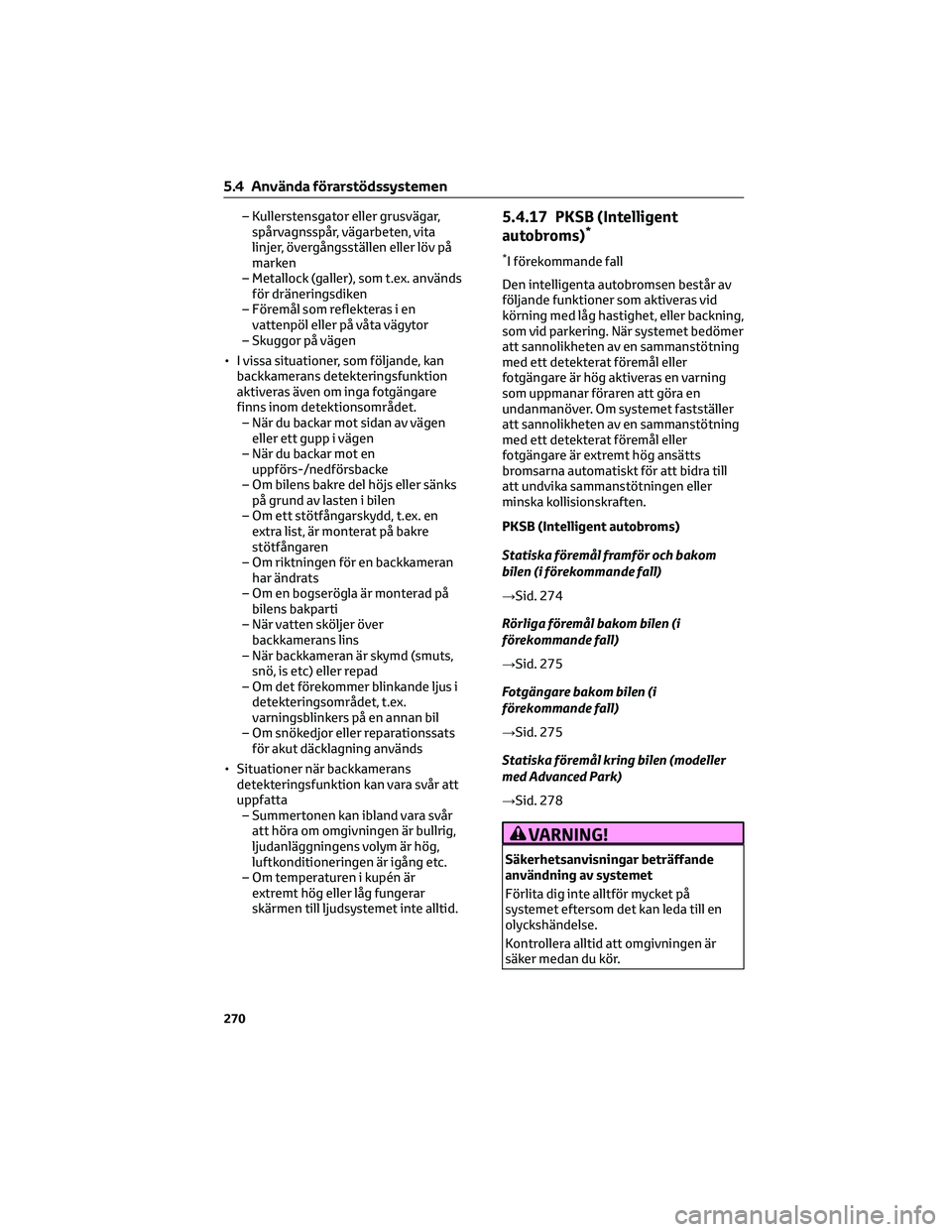

– Kullerstensgator eller grusvägar,
spårvagnsspår, vägarbeten, vita
linjer, övergångsställen eller löv på
marken
– Metallock (galler), som t.ex. används
för dräneringsdiken
– Föremål som reflekteras i en
vattenpöl eller på våta vägytor
– Skuggor på vägen
• I vissa situationer, som följande, kan
backkamerans detekteringsfunktion
aktiveras även om inga fotgängare
finns inom detektionsområdet.
– När du backar mot sidan av vägen
eller ett gupp i vägen
– När du backar mot en
uppförs-/nedförsbacke
– Om bilens bakre del höjs eller sänks
på grund av lasten i bilen
– Om ett stötfångarskydd, t.ex. en
extra list, är monterat på bakre
stötfångaren
– Om riktningen för en backkameran
har ändrats
– Om en bogserögla är monterad på
bilens bakparti
– När vatten sköljer över
backkamerans lins
– När backkameran är skymd (smuts,
snö, is etc) eller repad
– Om det förekommer blinkande ljus i
detekteringsområdet, t.ex.
varningsblinkers på en annan bil
– Om snökedjor eller reparationssats
för akut däcklagning används
• Situationer när backkamerans
detekteringsfunktion kan vara svår att
uppfatta
– Summertonen kan ibland vara svår
att höra om omgivningen är bullrig,
ljudanläggningens volym är hög,
luftkonditioneringen är igång etc.
– Om temperaturen i kupén är
extremt hög eller låg fungerar
skärmen till ljudsystemet inte alltid.5.4.17 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål eller
fotgängare är hög aktiveras en varning
som uppmanar föraren att göra en
undanmanöver. Om systemet fastställer
att sannolikheten av en sammanstötning
med ett detekterat föremål eller
fotgängare är extremt hög ansätts
bromsarna automatiskt för att bidra till
att undvika sammanstötningen eller
minska kollisionskraften.
PKSB (Intelligent autobroms)
Statiska föremål framför och bakom
bilen (i förekommande fall)
→Sid. 274
Rörliga föremål bakom bilen (i
förekommande fall)
→Sid. 275
Fotgängare bakom bilen (i
förekommande fall)
→Sid. 275
Statiska föremål kring bilen (modeller
med Advanced Park)
→Sid. 278
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
5.4 Använda förarstödssystemen
270
