2 2-2. Carga
Sistema híbrido Plug-in
■Si se muestra “Carga detenida. Compruebe fuente de carga.” (3)
Causa probableProcedimiento de corrección
Problema en la alimentación eléctrica a causa
de la fuente de alimentación externa
Compruebe los siguientes elementos.
El enchufe está bien conectado
No se utiliza un cable de prolongación ni
hay una sobrecarga en la toma de corriente
Está conectado a una línea de suministro
de uso exclusivo
Se han producido o no fugas eléctricas
Si no hay ninguna anomalía relacionada con
los elementos anteriores, es posible que haya
un problema en la toma de corriente del edifi-
cio. Póngase en contacto con un electricista
para solicitar una inspección.
Si no se puede realizar la carga aunque no
haya ninguna anomalía en la ruta de la fuente
de alimentación, podría haber una avería en
el sistema. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cualifi-
cado, para que lo inspeccionen.
El cargador ha detenido la carga
Compruebe si se puede realizar la carga con
el cable de carga de CA incluido en el vehí-
culo.
Si no se puede realizar la carga ni siquiera
con el cable de carga de CA original, póngase
en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.

1682-2. Carga
■Si se muestra “Carga detenida. Consumo alto de energía Consulte el
manual del propietario”
■Si se muestra “Avería del sistema de carga Consulte el manual del propie-
tario”
■Si se muestra “La temp. de la batería de tracción es baja. El sistema prio-
rizó la carga para preservar el estado de la batería.” (solo para Groenlan-
dia)
Causa probableProcedimiento de corrección
Los componentes eléctricos del vehículo
están consumiendo electricidad
Compruebe los elementos siguientes y, a con-
tinuación, realice de nuevo la carga.
Si los faros y el equipo de sonido están
encendidos, apáguelos.
Desactive el interruptor de arranque.
Si no se puede realizar la carga ni siquiera
tras completar los pasos anteriores, es posi-
ble que no haya carga suficiente en la batería
auxiliar. Mantenga el sistema híbrido en fun-
cionamiento durante unos 15 minutos como
mínimo para recargar la batería auxiliar.
Causa probableProcedimiento de corrección
Se ha producido una avería en el sistema de
carga
Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado, para
que lo inspeccionen.
Causa probableProcedimiento de corrección
Se ha accionado el control de calentamiento
de la batería híbrida (batería de tracción)
(P.131)
Cuando se activa el control de calentamiento
de la batería híbrida (batería de tracción), no
se utiliza el programa de carga y se realiza la
carga.
Este control sirve para proteger la batería
híbrida (batería de tracción) y no indica una
avería.

3
169
3
Información e indicadores del estado del vehículo
Información e indicadores
del estado del vehículo
3-1. Grupo de instrumentos
Indicadores de advertencia e indi-
cadores luminosos .............. 170
Indicadores e instrumentos ... 176
Pantalla de información múltiple
............................................ 181
Pantalla virtual en el parabrisas
............................................ 193
Pantalla del monitor de energía/de
consumo.............................. 198

1703-1. Grupo de instrumentos
3-1.Grup o d e ins trumentos
Para facilitar la explicación, las ilustraciones siguientes muestran todos los indica-
dores luminosos e indicadores de advertencia iluminados.
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.188)
■Cuando se usa el velocímetro analógico
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la región de comercialización.
Indicadores de advertencia e indicadores luminosos
Los indicadores de advertencia y los indicadores luminosos del grupo de
instrumentos, del panel central y de los espejos retrovisores exteriores
informan al conductor sobre el estado de los diversos sistemas del vehí-
culo.
Grupo de instrumentos

171
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

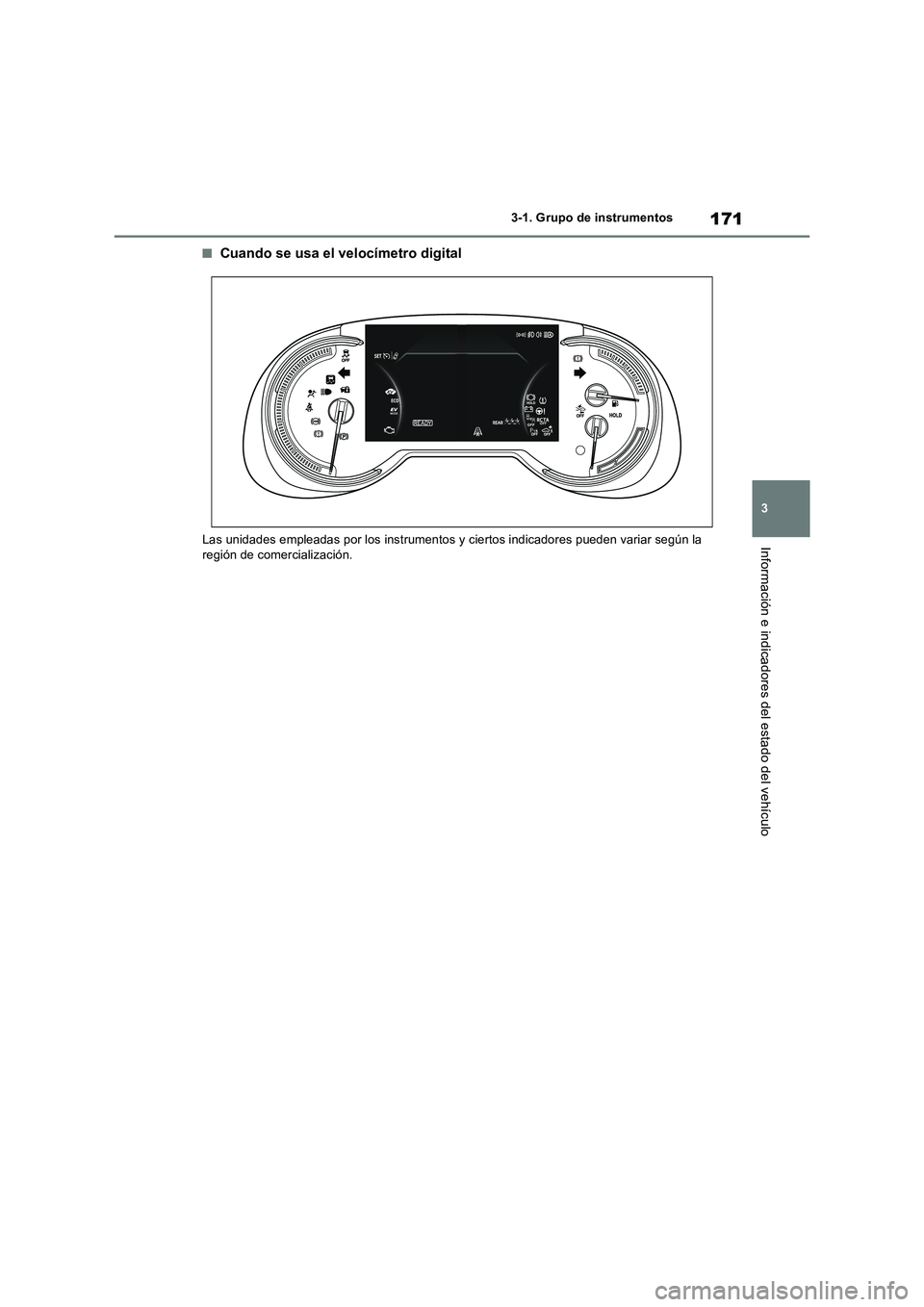

■Cuando se usa el velocímetro digital
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.

1723-1. Grupo de instrumentos
Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
*1: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
Indicadores de advertencia
(Rojo)
Indicador de advertencia del
sistema de frenos
*1
(P.521)
(Amarillo)
Indicador de advertencia del
sistema de frenos
*1
(P.521)
Indicador de advertencia del
sistema de carga
*1
(P.522)
Indicador de advertencia de
temperatura alta del refrige-
rante
*2 (P.522)
Indicador de advertencia de
recalentamiento del sis-
tema híbrido
*2 (P.522)
Indicador de advertencia de
presión baja de aceite del
motor
*2 (P.522)
Indicador luminoso de ave-
ría
*1 (P.523)
Indicador de
advertencia SRS
*1
(P.523)
Indicador de advertencia
ABS
*1 (P.523)
(Rojo/amarillo)
Indicador de advertencia de
la servodirección eléctrica
*1
(P.524)
(Parpadea o se ilu-
mina)
Indicador de
advertencia PCS
*1 (si el
vehículo dispone de ello)
(P.524)
(Naranja)
Indicador luminoso LTA (si
el vehículo dispone de ello)
(P.524)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3
(P.525)
Indicador luminoso
PKSB OFF
*1 (si el vehículo
dispone de ello) (P.525)
Indicador luminoso
BSM OFF
*1 (si el vehículo
dispone de ello) (P.526)
Indicador luminoso
RCTA OFF
*1 (si el vehículo
dispone de ello)
(P.526)
Indicador luminoso de desli-
zamiento
*1 (P.527)
Indicador de advertencia de
accionamiento inadecuado
del pedal
*2 (P.527)
(Parpadea)
Indicador de retención del
freno accionada
*1 (P.527)
(Parpadea)
Indicador luminoso del freno
de estacionamiento
(P.528)
Indicador de advertencia de
la presión de los neumáti-
cos
*1 (P.528)
Indicador de advertencia de
nivel bajo de combustible
(P.528)
Indicador luminoso recorda-
torio del cinturón de seguri-
dad del conductor y del
pasajero delantero
(P.529)
Indicadores luminosos
recordatorios de los cinturo-
nes de seguridad de los
pasajeros traseros
(P.529)

173
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si el indicador no se
enciende, o no se apaga, es posible que
haya una avería en el sistema correspon-
diente. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
ADVERTENCIA
■Si un indicador de advertencia de un
sistema de seguridad no se enciende
Si no se enciende el indicador de un sis- tema de seguridad (como el indicador de advertencia ABS y el indicador de
advertencia SRS) al poner en marcha el sistema híbrido, es posible que dichos sis-temas no estén disponibles para prote-
gerle en caso de accidente, lo que podría ocasionar lesiones graves o incluso morta-les. En ese caso, lleve inmediatamente el
vehículo a un distribuidor o taller de repa- raciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado,
para que lo inspeccionen.
Indicadores
Indicador luminoso de los
intermitentes ( P.287)
Indicador luminoso de las
luces traseras ( P.294)
Indicador luminoso de las
luces de carretera
( P.295) Indicador luminoso de las
luces de carretera automá-
ticas (si el vehículo dis-
pone de ello) ( P.296) Indicador luminoso de las
luces antiniebla delanteras
( P.299)
Indicador luminoso de la
luz antiniebla trasera
( P.299) Indicador del sistema inteli-
gente de entrada y arran-
que*1 ( P.278) Indicador luminoso del
control de la velocidad de
crucero ( P.340, 352) Indicador luminoso del
control dinámico de la velo-
cidad de crucero asistido
por radar (si el vehículo
dispone de ello) ( P.340)
Indicador luminoso “SET”
del control de la velocidad
de crucero ( P.340, 352) Indicador luminoso del limi-
tador de velocidad (si el
vehículo dispone de ello)
( P.355)
Indicador luminoso LTA*2
(si el vehículo dispone de
ello) ( 331)

1743-1. Grupo de instrumentos
*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*2: En función de las condiciones de funcio-
namiento, varían el color y el estado de
iluminación/parpadeo del indicador.
*3: El indicador se enciende cuando se des-
activa el sistema.
*4: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*5: Estos indicadores se encienden cuando Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3,
4
(P.381)
Indicador luminoso
PKSB OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.389)
(Parpadea)
Indicador luminoso de des-
lizamiento
*5 (P.401)
Indicador luminoso
VSC OFF
*3, 5 (P.402)
Indicador de
advertencia PCS
*3, 5 (si el
vehículo dispone de ello)
(P.320)
Indicadores de los espejos
retrovisores exteriores del
BSM
*5, 6 (si el vehículo dis-
pone de ello) (P.358)
Indicador luminoso
BSM OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.358)
Indicador luminoso
RCTA OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.358)
Indicador de retención del
freno en modo de espera
*5
(P.292)
Indicador de retención del
freno accionada
*5
(P.292)
Indicador luminoso de
seguridad (P.79, 81)
Indicador luminoso
“READY” (P.278)
Indicador de temperatura
exterior baja
*7 (P.179)
Indicador luminoso EV
(P.92)
Indicador luminoso del
freno de estacionamiento
(P.288)
Indicador de modo de
conducción EV
*8 (P.88)
Indicador de modo
AUTO EV/HV
*8 (P.88)
Indicador de modo de
conducción HV
*8 (P.88)
Indicador de modo de
carga de la batería
híbrida
*8 (P.89)
Indicador de modo de
conducción Eco (P.396)
Indicador de modo depor-
tivo (P.396)
Indicador del modo Trail
(P.398)
Indicador luminoso “PASS-
ENGER AIR BAG”
*5, 9 (si el
vehículo dispone de ello)
(P.48)
