2022 TOYOTA RAV4 PLUG-IN HYBRID Manual del propietario (in Spanish)

175
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si los indicadores no se
encienden o no se apagan, es posible
que haya una avería en un sistema.
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: El indicador que se muestra cambia en
función del modo de funcionamiento
actual del sistema híbrido Plug-in.
*9: Este indicador se ilumina en el panel
central.
■Indicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Para indicar que están en funcionamiento,
los indicadores de los espejos retrovisores
exteriores del BSM se iluminan cuando el
interruptor de arranque se coloca en ON, o
cuando la función del BSM/función de RCTA
están activadas estando el interruptor de
arranque en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.

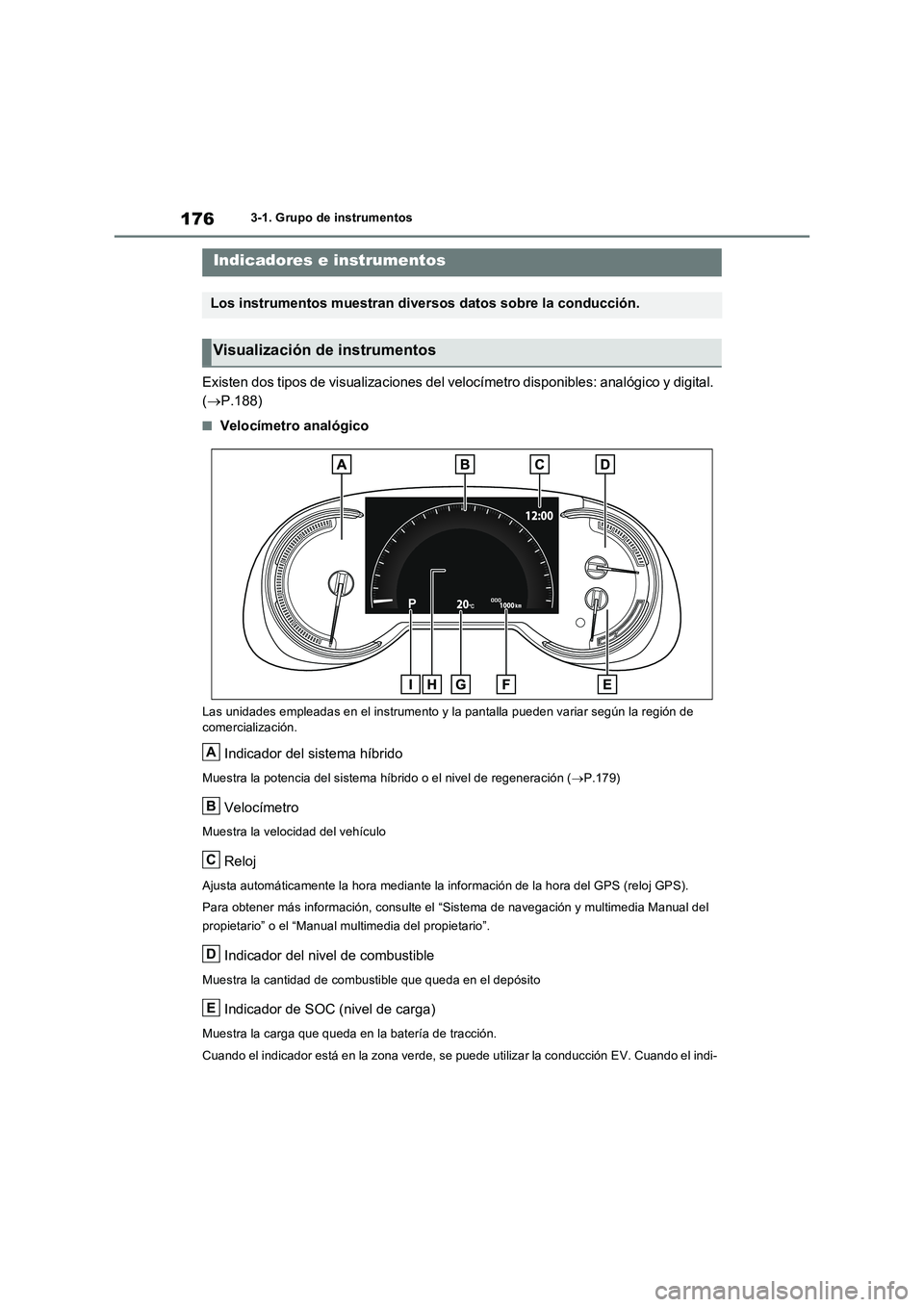

1763-1. Grupo de instrumentos
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.188)
■Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración ( P.179)
Velocímetro
Muestra la velocidad del vehículo
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS).
Para obtener más información, consulte el “Sistema de navegación y multimedia Manual del
propietario” o el “Manual multimedia del propietario”.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción.
Cuando el indicador está en la zona verde, se puede utilizar la conducción EV. Cuando el indi-
Indicadores e instrumentos
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E

177
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
cador está en la zona azul, ya no se puede utilizar la conducción EV (en este caso, el vehículo
cambia a modo HV). Cargue la batería híbrida (batería de tracción) para poder usar la
conducción EV.
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.179)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.181)
Muestra mensajes de advertencia si se produce una avería (P.532)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.283)
■Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración (P.179)
F
G
H
I
A

1783-1. Grupo de instrumentos
Velocímetro
Muestra la velocidad del vehículo
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS).
Para obtener más información, consulte el “Sistema de navegación y multimedia Manual del
propietario” o el “Manual multimedia del propietario”.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción.
Cuando el indicador está en la zona verde, se puede utilizar la conducción EV. Cuando el indi-
cador está en la zona azul, ya no se puede utilizar la conducción EV (en este caso, el vehículo
cambia a modo HV). Cargue la batería híbrida (batería de tracción) para poder usar la
conducción EV.
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales A y B sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.179)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.181)
Muestra mensajes de advertencia si se produce una avería (P.532)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.283)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor de arranque está en ON.
■Al cambiar el modo de conducción
●El color del velocímetro varía en función del modo de conducción seleccionado.
(P.396)
●El color del velocímetro varía en función
del modo de conducción seleccionado o
cuando está activado el modo Trail.
(P.396, 398)
B
C
D
E
F
G
H
I

179
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.
Velocímetro analógico
Velocímetro digital
■Indicador del sistema híbrido
El contenido de la pantalla del indicador del
sistema híbrido es diferente en modo EV y
modo HV.
Zona READY OFF
Indica que el sistema híbrido no está en fun-cionamiento.
Zona de carga
Muestra el estado de la regeneración
*. La
energía regenerada se utilizará para cargar
la batería híbrida (batería de tracción).
Zona Eco
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Puede lograr una conducción más respe-
tuosa con el medio ambiente manteniendo la
aguja del indicador dentro de la zona Eco.
Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente
(en conducción a plena potencia, etc.).
Zona de conducción EV (modo EV o
modo AUTO EV/HV)
Indica que se conduce el vehículo utilizando
únicamente el motor eléctrico (motor de trac-
ción).
Zona Eco híbrida (modo HV)
Indica que la potencia del motor de gasolina
no se utiliza muy a menudo.
El motor de gasolina se detiene y arranca
automáticamente en distintas situaciones.
*: En este manual, el término “regeneración”
hace referencia a la conversión de la ener-
gía generada por el movimiento del vehí-
culo en energía eléctrica.
En la situación siguiente, el indicador del sis-
tema híbrido no funciona.
●El indicador luminoso “READY” no está
encendido.
●La palanca de cambios está en un rango
distinto de D o S.
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
A
B
A
B
C
D
E
F

1803-1. Grupo de instrumentos
no se visualice la temperatura exterior correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado (incluso cuando se utiliza “My Room Mode”) o al conducir a velocidad reducida (inferior a 20 km/h
[12 mph]) • Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-
tema tenga alguna avería. Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cuali- ficado.
●Muestra la temperatura exterior en el inter-valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
■Pantalla de cristal líquido
 P.182
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.188)
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y la visualización del rango de mar-chas en la pantalla. Este lapso de tiempo
podría hacer que el conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y
excesivo y, posiblemente, un accidente con lesiones graves o incluso mortales.
AVISO
■Para evitar daños en el motor y sus componentes
●Si se muestra “Temper. alta refriger. motor. Deténgase en lugar seguro. Ver
manual.” en la pantalla de información múltiple, el motor podría estar recalen-tándose. En tal caso, detenga el vehí-
culo inmediatamente en un lugar seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.567)
Utilización del interruptor
“ODO TRIP”

181
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado para cuando las luces traseras están encen-didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi- nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en el sistema
de navegación/multimedia.
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.
Se muestra la información siguiente en
la pantalla de información múltiple.
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.336)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.326)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) ( P.340)
Ajuste del reloj
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A

1823-1. Grupo de instrumentos
• Control de la velocidad de crucero (si el
vehículo dispone de ello) (P.352)
• Limitador de velocidad (si el vehículo dis-
pone de ello) (P.355)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú (P.183)
■La pantalla de información múltiple se
muestra cuando
El interruptor de arranque está en ON.
■Al cambiar el modo de conducción
●El color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado. (P.396)
●El color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado o cuando se
activa el modo Trail. (P.396, 398)
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla peque-
ños puntos negros o puntos brillantes. Este
fenómeno es característico de las pantallas
de cristal líquido y no impide el uso de la pan-
talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.Desplazarse por la pantalla
*/cam-
biar la visualización
*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Visualizar las llamadas realiza-
das/recibidas y el historial (si el
vehículo dispone de ello)
Vinculado con el sistema manos
libres, muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
Cambio de la pantalla
B
C
A
B
C
D
