2022 TOYOTA RAV4 PLUG-IN HYBRID Manual del propietario (in Spanish)

399
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
de la pantalla de información múltiple tras un breve período de tiempo y el sistema funcionará con normalidad.
■Cuando se cancela el modo Trail
En las siguientes situaciones, el modo Trail
se cancelará automáticamente aunque esté seleccionado:
●Al cambiar el modo de conducción. ( P.396)
●Cuando se vuelve a poner en marcha el sistema híbrido.
■Sonidos y vibraciones al conducir en modo Trail
Cuando el modo Trail está en funciona-
miento, pueden darse las siguientes circuns- tancias. Ninguna de ellas indica que se haya producido una avería.
●Se pueden notar vibraciones en el vehí-culo o el volante
●Puede oírse ruido procedente del compar-timiento del motor
■Cuando el indicador luminoso del modo
Trail no se enciende
Si el indicador luminoso del modo Trail no se ilumina tras haber pulsado el interruptor del modo Trail, es posible que haya una avería
en el sistema.
Lleve el vehículo inmediatamente a un distri- buidor o taller de reparaciones Toyota autori-zado, o a cualquier otro taller de
reparaciones cualificado , para que lo inspec- cionen.
■Si aparece “Filtro de escape lleno. Con-sulte el manual del propietario.” en la
pantalla de información múltiple
●Este mensaje puede aparecer cuando se
conduce con una carga elevada y se están acumulando partículas.
●La potencia del sistema híbrido (régimen del motor) se limita cuando se ha acumu-lado una cierta cantidad de partículas; no
obstante, es posible conducir el vehículo a menos que se encienda el indicador lumi-noso de avería.
●Las partículas se pueden acumular con mayor rapidez si el vehículo realiza fre-
cuentemente trayectos cortos o a baja velocidad, o si el sistema híbrido se pone en marcha habitualmente en un entorno
extremadamente frío. La acumulación excesiva de partículas puede evitarse recorriendo periódicamente distancias lar-
gas de manera continua, mientras se suelta de forma intermitente el pedal del acelerador, como cuando se circula por
autopistas y autovías.
■Si el indicador luminoso de avería se enciende o se muestra “Funciona-miento incorrecto de sistema híbrido.
La potencia de salida se ha reducido Visite su concesionario” en la pantalla de información múltiple
La cantidad de partículas acumuladas ha
superado un determinado nivel. Lleve el vehículo inmediatamente a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualifi-
AVISO
■Para garantizar que el modo Trail funciona correctamente
No utilice continuamente el modo Trail durante un período prolongado. En fun-
ción de las condiciones de conducción, aumenta la carga sobre las piezas relacio-nadas y el sistema podría dejar de funcio-
nar con normalidad.
Sistema GPF (filtro de par-
tículas de gasolina)
El sistema GPF recoge las partícu-
las de los gases de escape
mediante un filtro de gases de
escape. En función del estado del
vehículo, el sistema se accionará
para regenerar el filtro automática-
mente.

4005-5. Utilización de los sistemas de ayuda a la conducción
cado, para que lo inspeccionen.
■ECB (sistema de frenos contro-
lado electrónicamente)
El sistema de frenos controlado electró-
nicamente genera la fuerza de frenado
correspondiente a la operación de fre-
nado
■ABS (sistema antibloqueo de fre-
nos)
Contribuye a evitar que las ruedas se
bloqueen cuando se aplican los frenos
repentinamente o si se aplican al con-
ducir sobre una carretera resbaladiza
■Asistencia al freno
Aumenta la fuerza de frenado al pisar
el pedal del freno cuando el sistema
detecta una situación de parada de
emergencia
■VSC (control de estabilidad del
vehículo)
Ayuda al conductor a evitar derrapes
en caso de virajes o giros bruscos
sobre calzadas resbaladizas.
AVISO
■Para evitar un fallo de funciona- miento del sistema GPF
●No utilice un combustible diferente del
especificado
●No modifique los tubos de escape
Sistemas de asistencia a la
conducción
Para mantener el rendimiento y la
seguridad de la conducción, los
siguientes sistemas actúan auto-
máticamente en respuesta a diver-
sas situaciones de conducción.
Recuerde, no obstante, que estos
sistemas son complementarios y
no debe depender demasiado de
ellos al conducir el vehículo.
Resumen de los sistemas de
asistencia a la conducción

401
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■VSC+ (control de estabilidad del
vehículo +)
Proporciona un control cooperativo de
los sistemas ABS, TRC, VSC y EPS.
Ayuda a mantener la estabilidad direc-
cional del vehículo cuando se realizan
giros bruscos en superficies resbaladi-
zas mediante el control de la dirección.
■Control del vaivén del remolque
Ayuda al conductor a controlar el vai-
vén del remolque mediante la aplica-
ción selectiva de la presión del freno a
las ruedas individuales y la reducción
del par motor cuando detecta vaivén
del remolque.
■TRC (sistema de control de la
tracción)
Ayuda a mantener la potencia de trac-
ción y evita que las ruedas motrices
patinen al arrancar el vehículo o al ace-
lerar en calzadas resbaladizas
■Asistencia activa en curvas (ACA)
Ayuda a evitar que el vehículo se des-
víe hacia el exterior regulando el freno
de las ruedas interiores cuando se
intenta acelerar al girar
■Control de asistencia al arranque
en cuesta
Ayuda a reducir el movimiento hacia
atrás del vehículo al arrancar en una
pendiente ascendente
■EPS (servodirección eléctrica)
Emplea un motor eléctrico para reducir
el esfuerzo necesario para girar el
volante.
■E-Four (sistema AWD electrónico
a demanda)
Controla de forma automática el sis-
tema de tracción, ajustándolo en trac-
ción delantera o tracción a todas las
ruedas (AWD) dependiendo de diver-sas condiciones de funcionamiento
como la conducción normal, en zonas
de curvas, en pendientes ascendentes,
durante el inicio de la marcha, durante
la aceleración, o en carreteras resbala-
dizas debido a nieve o lluvia, contribu-
yendo así a un funcionamiento
constante y a la estabilidad de la con-
ducción.
■Señal de frenado de emergencia
Cuando se frena bruscamente, los
intermitentes de emergencia parpa-
dean automáticamente para avisar al
vehículo que circula detrás.
■Freno de colisión secundaria (si
el vehículo dispone de ello)
Cuando el sensor del airbag SRS
detecta una colisión y el sistema se
acciona, los frenos y las luces de los
frenos se controlan automáticamente
para disminuir la velocidad del vehículo
y contribuir a reducir la posibilidad de
que se produzcan daños adicionales a
causa de una segunda colisión.
■Cuando los sistemas
TRC/VSC/ABS/modo Trail/control del
vaivén del remolque están en funciona-
miento
El indicador luminoso de deslizamiento par-
padeará mientras los sistemas
TRC/VSC/ABS/modo Trail/control del vaivén
del remolque estén en funcionamiento.
■Desactivación del sistema TRC
Si el vehículo se queda atascado en barro,
tierra o nieve, el sistema TRC puede reducir

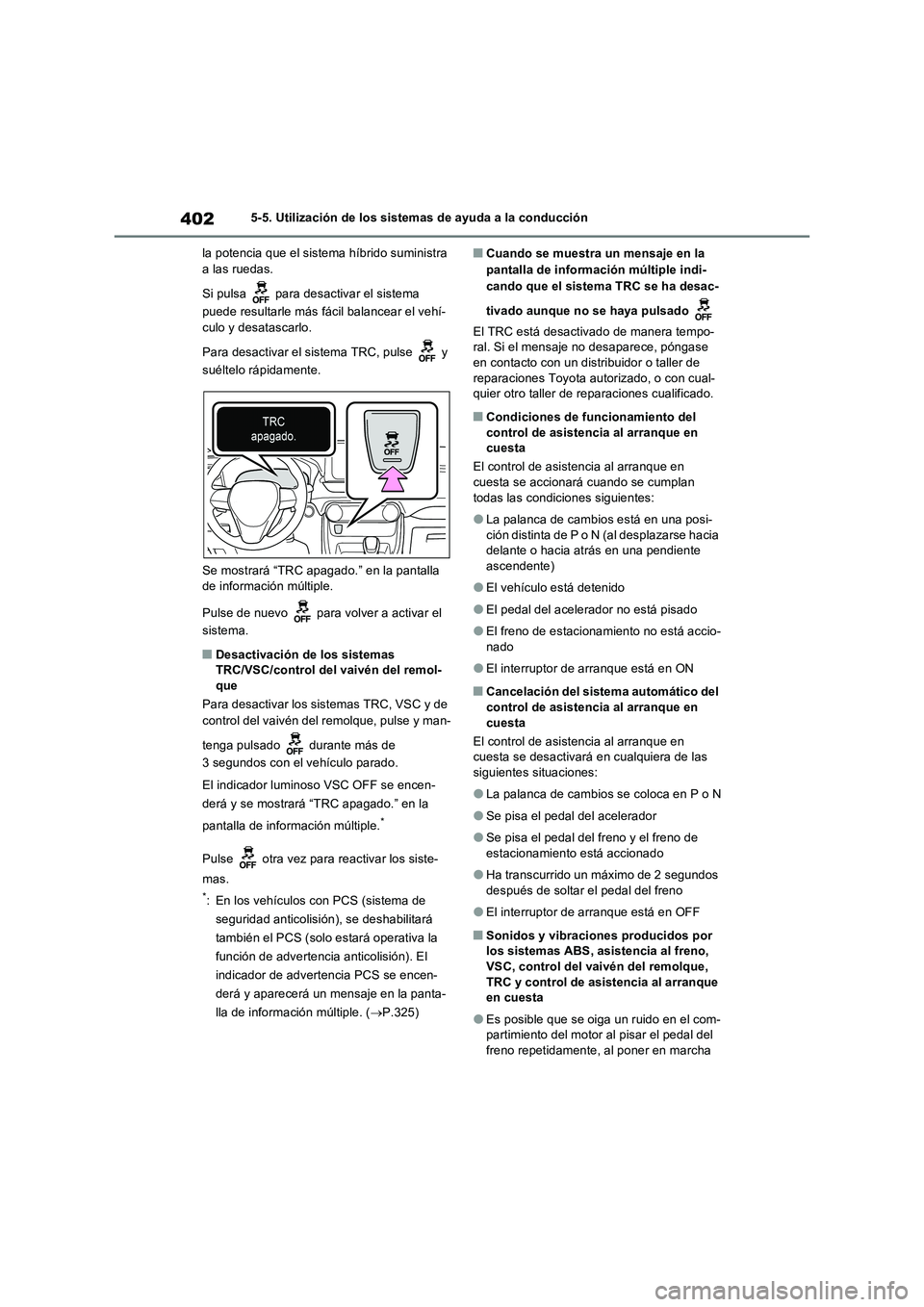

4025-5. Utilización de los sistemas de ayuda a la conducción
la potencia que el sistema híbrido suministra
a las ruedas.
Si pulsa para desactivar el sistema
puede resultarle más fácil balancear el vehí-
culo y desatascarlo.
Para desactivar el sistema TRC, pulse y
suéltelo rápidamente.
Se mostrará “TRC apagado.” en la pantalla
de información múltiple.
Pulse de nuevo para volver a activar el
sistema.
■Desactivación de los sistemas
TRC/VSC/control del vaivén del remol-
que
Para desactivar los sistemas TRC, VSC y de
control del vaivén del remolque, pulse y man-
tenga pulsado durante más de
3 segundos con el vehículo parado.
El indicador luminoso VSC OFF se encen-
derá y se mostrará “TRC apagado.” en la
pantalla de información múltiple.
*
Pulse otra vez para reactivar los siste-
mas.
*: En los vehículos con PCS (sistema de
seguridad anticolisión), se deshabilitará
también el PCS (solo estará operativa la
función de advertencia anticolisión). El
indicador de advertencia PCS se encen-
derá y aparecerá un mensaje en la panta-
lla de información múltiple. (P.325)
■Cuando se muestra un mensaje en la
pantalla de información múltiple indi-
cando que el sistema TRC se ha desac-
tivado aunque no se haya pulsado
El TRC está desactivado de manera tempo-
ral. Si el mensaje no desaparece, póngase
en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.
■Condiciones de funcionamiento del
control de asistencia al arranque en
cuesta
El control de asistencia al arranque en
cuesta se accionará cuando se cumplan
todas las condiciones siguientes:
●La palanca de cambios está en una posi-
ción distinta de P o N (al desplazarse hacia
delante o hacia atrás en una pendiente
ascendente)
●El vehículo está detenido
●El pedal del acelerador no está pisado
●El freno de estacionamiento no está accio-
nado
●El interruptor de arranque está en ON
■Cancelación del sistema automático del
control de asistencia al arranque en
cuesta
El control de asistencia al arranque en
cuesta se desactivará en cualquiera de las
siguientes situaciones:
●La palanca de cambios se coloca en P o N
●Se pisa el pedal del acelerador
●Se pisa el pedal del freno y el freno de
estacionamiento está accionado
●Ha transcurrido un máximo de 2 segundos
después de soltar el pedal del freno
●El interruptor de arranque está en OFF
■Sonidos y vibraciones producidos por
los sistemas ABS, asistencia al freno,
VSC, control del vaivén del remolque,
TRC y control de asistencia al arranque
en cuesta
●Es posible que se oiga un ruido en el com-
partimiento del motor al pisar el pedal del
freno repetidamente, al poner en marcha

403
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
el sistema híbrido o justo después de ini-
ciarse la marcha del vehículo. Este sonido
no indica que se haya producido una ave-
ría en alguno de estos sistemas.
●Cuando alguno de los sistemas menciona-
dos anteriormente está en funcionamiento
pueden darse las siguientes circunstan-
cias. Ninguna de ellas indica que se haya
producido una avería.
• Se notan vibraciones en la carrocería y la
dirección.
• También puede escucharse un ruido del
motor después de parar el vehículo.
■Ruido de funcionamiento del ECB
En los casos siguientes se puede oír ruido de
funcionamiento del ECB, pero esto no indica
que se haya producido una avería.
●Puede oírse un ruido procedente del com-
partimiento del motor cuando se acciona el
pedal del freno.
●Puede oírse un ruido del motor del sistema
de frenos procedente de la parte delantera
del vehículo cuando se abre la puerta del
conductor.
●Puede oírse un ruido procedente del com-
partimiento del motor transcurridos uno o
dos minutos después de la detención del
sistema híbrido.
■Ruidos y vibraciones durante el funcio-
namiento de la asistencia activa en cur-
vas
Cuando se acciona la asistencia activa en
curvas, el sistema de frenos puede generar
vibraciones y ruidos de funcionamiento, pero
no se trata de una avería.
■Ruido de funcionamiento de la EPS
Al mover el volante, es posible que se oiga
un ruido del motor (runruneo). Esto no indica
una anomalía.
■Reactivación automática de los siste-
mas TRC, control del vaivén del remol-
que y VSC
Después de desactivar los sistemas TRC,
control del vaivén del remolque y VSC,
dichos sistemas se reactivarán de forma
automática en las situaciones siguientes:
●Cuando se desactiva el interruptor de
arranque
●Si solo se ha desactivado el sistema TRC,
el sistema TRC se activará cuando
aumente la velocidad del vehículo
Si se han desactivado ambos sistemas
(TRC y VSC), no se reactivarán automáti-
camente aunque aumente la velocidad del
vehículo.
■Condiciones de funcionamiento de la
asistencia activa en curvas
El sistema funciona cuando se producen las
siguientes circunstancias.
●El TRC/VSC pueden funcionar
●El conductor intenta acelerar mientras gira
●El sistema detecta que el vehículo se está
desviando hacia el exterior
●Se suelta el pedal del freno
■Reducción de la eficacia del sistema
EPS
Cuando hay movimientos frecuentes del
volante durante mucho tiempo, la eficacia del
sistema EPS se reduce para evitar su reca-
lentamiento. En consecuencia, es posible
que note el volante duro. En este caso, no
mueva demasiado el volante al conducir o
detenga el vehículo y desactive el sistema
híbrido. El sistema EPS debería volver a la
normalidad en un máximo de 10 minutos.
■Condiciones de funcionamiento de la
señal de frenado de emergencia
Si se cumplen las condiciones siguientes, la
señal de frenado de emergencia se activará:
●Los intermitentes de emergencia están
apagados.
●La velocidad real del vehículo es superior
a 55 km/h (35 mph).
●El sistema determina, a partir de la des-
aceleración del vehículo, que se trata de
una operación de frenado repentino.
■Cancelación del sistema automático de
la señal de frenado de emergencia
La señal de frenado de emergencia se can-
celará en cualquiera de estas situaciones:
●Se encienden los intermitentes de emer-
gencia.
●El sistema determina, a partir de la des-
aceleración del vehículo, que no se trata

4045-5. Utilización de los sistemas de ayuda a la conducción
de una operación de frenado repentino.
■Condiciones de funcionamiento del freno de colisión secundaria (si el vehí-culo dispone de ello)
El sistema se acciona cuando el sensor del
airbag SRS detecta una colisión mientras el vehículo está en movimiento. Sin embargo, el sistema no funciona cuando los compo-
nentes están dañados.
■Cancelación automática del freno de colisión secundaria (si el vehículo dis-pone de ello)
El sistema se cancela automáticamente en
cualquiera de las siguientes circunstancias.
●La velocidad del vehículo desciende hasta
aproximadamente 10 km/h (6 mph).
●Durante el funcionamiento transcurre un
determinado periodo de tiempo
●Se pisa con fuerza el pedal del acelerador
■Si se muestra un mensaje sobre el sis-
tema AWD en la pantalla de información múltiple (modelos AWD)
Lleve a cabo las acciones siguientes.
●“Sobrecalentamiento de sistema AWD. Cambiando a modo 2WD.”
El sistema AWD se ha recalentado. Pare el
vehículo en un lugar seguro con el sistema
híbrido en funcionamiento.*
Si el mensaje desaparece transcurrido un
cierto tiempo, no hay ninguna anomalía. Si el
mensaje permanece, lleve inmediatamente el
vehículo a un distribuidor o taller de repara-
ciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo
inspeccionen.
●“AWD System Overheated 2WD Mode Engaged”
El sistema AWD se ha desactivado temporal-
mente y se ha cambiado a la tracción delan-
tera a causa del recalentamiento. Pare el
vehículo en un lugar seguro con el sistema
híbrido en funcionamiento.*
Si el mensaje desaparece transcurrido un
cierto tiempo, el funcionamiento del sistema
AWD se reanudará automáticamente. Si el
mensaje permanece, lleve inmediatamente el
vehículo a un distribuidor o taller de repara-
ciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo
inspeccionen.
●“Avería del sistema AWD. Modo 2WD acti- vado. Visite su concesionario.”
Se produce una avería en el sistema AWD.
Lleve el vehículo inmediatamente a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.
*: Cuando detenga el vehículo, no pare el
sistema híbrido hasta que el mensaje
visualizado haya desaparecido.
ADVERTENCIA
■El ABS no funciona con eficacia cuando
●Se han excedido los límites de adheren-
cia de los neumáticos (por ejemplo, neumáticos demasiado desgastados en
una carretera cubierta de nieve).
●El vehículo hidroplanea (efecto “aqua- planing”) mientras se conduce a gran
velocidad en calzadas mojadas o resba- ladizas.
■La distancia de parada cuando está
funcionando el sistema ABS puede exceder la distancia normal
La función del ABS no es acortar la distan- cia de parada del vehículo. Mantenga
siempre una distancia de seguridad con respecto al vehículo que lo precede, espe-cialmente en los siguientes casos:
●Al conducir por carreteras con superfi-
cies de tierra o de gravilla, o cubiertas de nieve
●Al conducir con cadenas de nieve
●Al conducir por carreteras con baches
●Al conducir por carreteras con socavo-nes o desniveles

405
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ADVERTENCIA
■Los sistemas TRC/VSC pueden no
funcionar con eficacia cuando
Es posible que no se consiga controlar la dirección y alcanzar la potencia necesaria al conducir en carreteras resbaladizas,
aunque estén funcionando los sistemas TRC/VSC.En situaciones en las que no pueda garan-
tizar la estabilidad y la potencia, conduzca el vehículo con precaución.
■La asistencia activa en curvas no
funciona con eficacia cuando
●No dependa excesivamente de la asis- tencia activa en curvas. La asistencia activa en curvas podría no funcionar
con eficacia cuando se acelera en pen- dientes descendentes o al circular por calzadas resbaladizas.
●Cuando la asistencia activa en curvas actúa con frecuencia, podría dejar de funcionar temporalmente para garanti-
zar el correcto funcionamiento de los frenos, los sistemas TRC y VSC.
■El control de asistencia al arranque
en cuesta no funciona con eficacia cuando
●No confíe excesivamente en el control
de asistencia al arranque en cuesta. El control de asistencia al arranque en cuesta puede no funcionar con eficacia
en pendientes pronunciadas y en carre- teras cubiertas de hielo.
●A diferencia del freno de estaciona-
miento, el control de asistencia al arran- que en cuesta no puede mantener el vehículo inmóvil durante un largo
periodo de tiempo. No utilice el control de asistencia al arranque en cuesta para mantener el vehículo en una
cuesta, ya que de hacerlo podría provo- car un accidente.
■Cuando los sistemas TRC/ABS/VSC/control del vaivén del
remolque están activados
El indicador luminoso de deslizamiento parpadea. Conduzca siempre con precau-ción. Conducir imprudentemente puede
provocar un accidente. Preste especial atención si el indicador luminoso parpa-dea.
■Cuando los sistemas TRC/VSC/con-trol del vaivén del remolque están desactivados
Preste especial atención y conduzca a
una velocidad adecuada para el estado de la carretera. Estos sistemas contribuyen a asegurar la estabilidad del vehículo y la
fuerza motriz; por tanto, no desactive los sistemas TRC/VSC/control del vaivén del remolque a menos que sea absolutamente
necesario.
El control del vaivén del remolque forma parte del sistema VSC y no funcionará si el VSC está desactivado o presenta
alguna avería.
■Sustitución de neumáticos
Asegúrese de que todos los neumáticos cumplen las especificaciones en cuanto a
marca, dimensiones, dibujo de la banda de rodadura y capacidad de carga total. Compruebe igualmente si la presión de
inflado de los neumáticos es la recomen- dada.Los sistemas ABS, TRC, VSC y de control
del vaivén del remolque no funcionarán correctamente si se colocan neumáticos diferentes en el vehículo.
Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones
cualificado, para obtener más información sobre la sustitución de ruedas o neumáti-cos.
■Manipulación de los neumáticos y la suspensión
La utilización de neumáticos con cualquier tipo de defecto o las modificaciones reali-
zadas a la suspensión pueden afectar a los sistemas de asistencia a la conducción y hacer que no funcionen correctamente.

4065-5. Utilización de los sistemas de ayuda a la conducción
ADVERTENCIA
■Precaución con el control del vaivén
del remolque
El sistema de control del vaivén del remol- que no puede reducir el vaivén del remol-que en todas las situaciones. En función
de muchos factores, como el estado del vehículo, del remolque, de la superficie de la carretera y del entorno de conducción,
el sistema de control del vaivén del remol- que puede que no sea efectivo. Consulte el manual del propietario del remolque
para obtener más información acerca de cómo remolcar el remolque correcta-mente.
■Si se produce un vaivén del remol-que
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.
●Sujete el volante con firmeza. Mantenga el volante recto. No intente controlar el
vaivén del remolque girando el volante.
●Empiece a soltar el pedal del acelerador de inmediato, pero reduciendo la veloci-
dad muy gradualmente. No incremente la velocidad. No accione
los frenos del vehículo.
Si no realiza ninguna corrección exage-
rada con el volante ni los frenos, el vehí-
culo y el remolque normalmente se
estabilizarán. ( P.268)
■Freno de colisión secundaria (si el vehículo dispone de ello)
No dependa exclusivamente del freno de
colisión secundaria. Este sistema está diseñado para contribuir a reducir la posi-bilidad de que se produzcan daños adicio-
nales a causa de una segunda colisión; no obstante, este efecto cambia en función de diversas circunstancias. Confiar dema-
siado en el sistema podría conllevar lesio- nes graves o incluso mortales.
