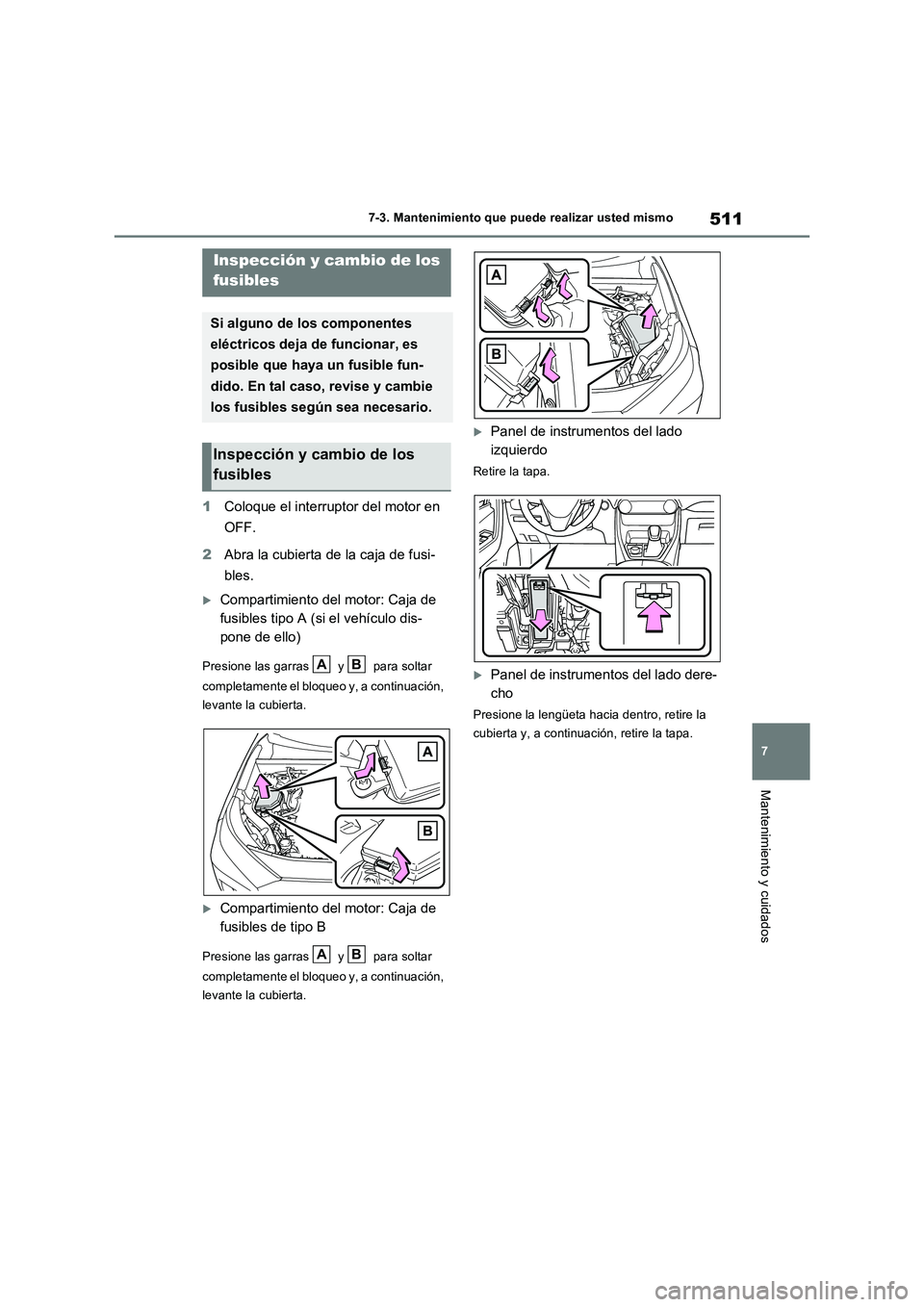

7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
1Coloque el interruptor del motor en
OFF.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles tipo A (si el vehículo dis-
pone de ello)
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Retire la tapa.
Panel de instrumentos del lado dere-
cho
Presione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

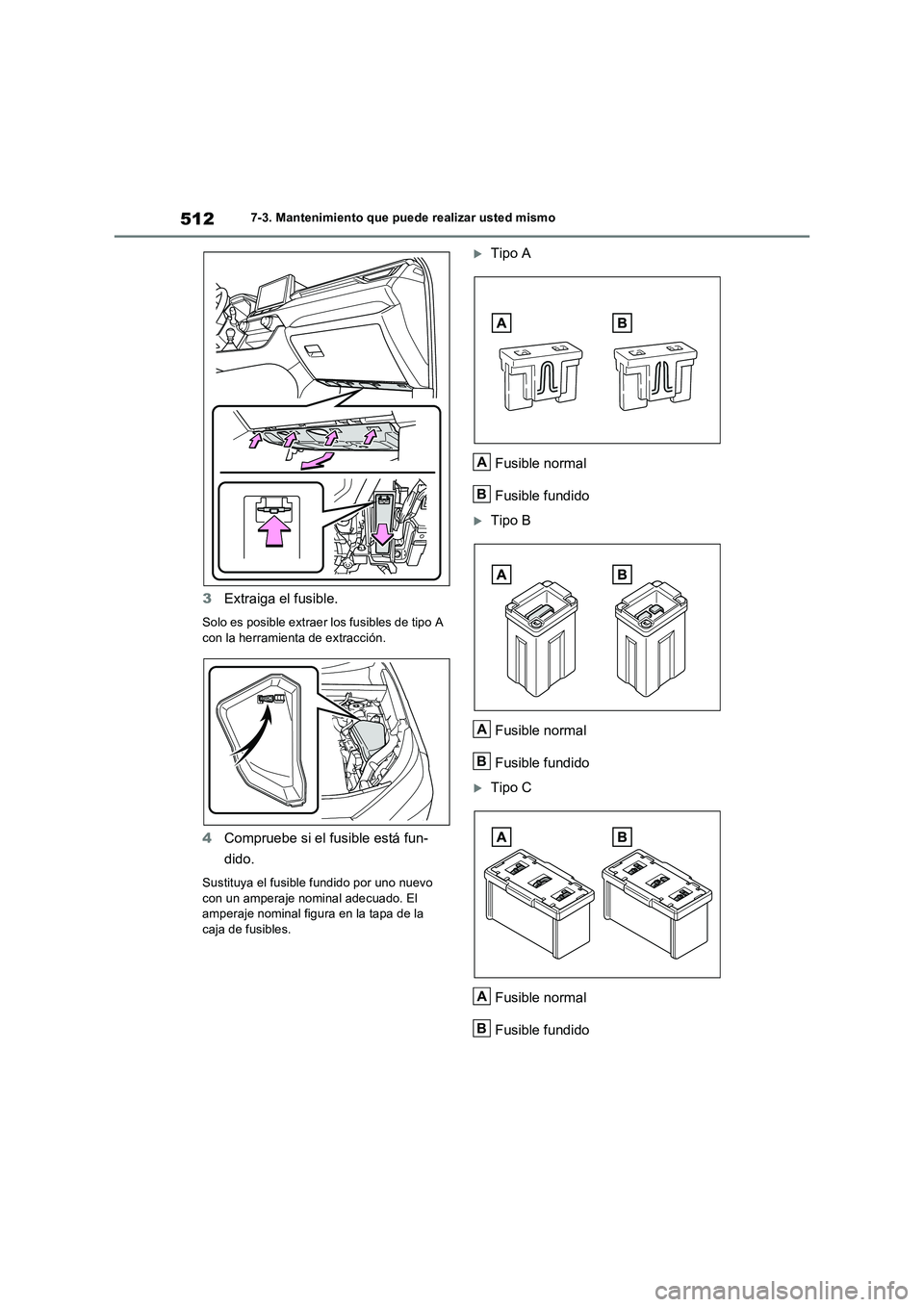

5127-3. Mantenimiento que puede realizar usted mismo
3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
A
B
A
B
A
B

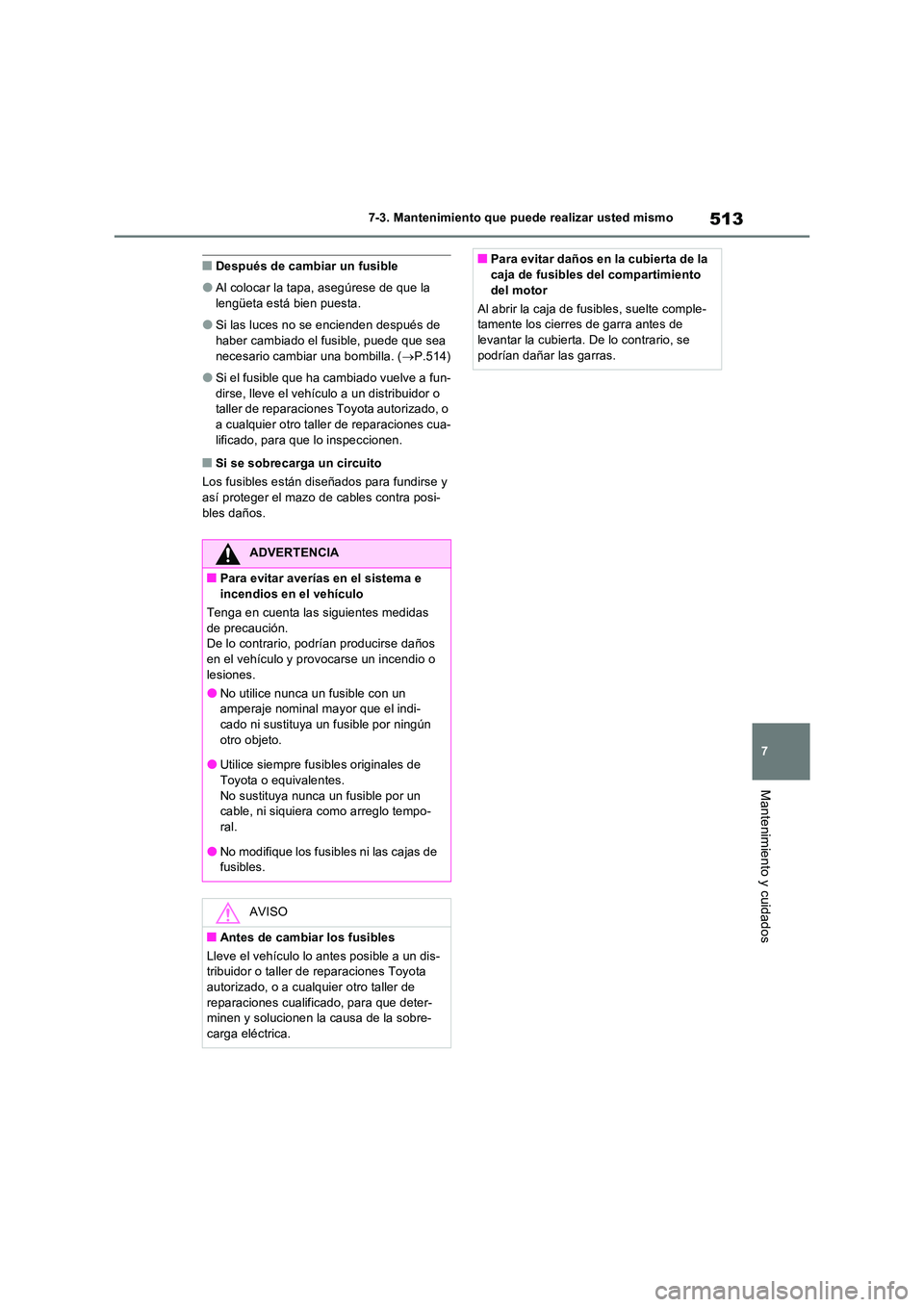

513
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
QDespués de cambiar un fusible
OAl colocar la tapa, asegúrese de que la
lengüeta está bien puesta.
OSi las luces no se encienden después de
haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.514)
OSi el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cua- lificado, para que lo inspeccionen.
QSi se sobrecarga un circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables contra posi-
bles daños.
ADVERTENCIA
QPara evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse daños en el vehículo y provocarse un incendio o
lesiones.
ONo utilice nunca un fusible con un amperaje nominal mayor que el indi-cado ni sustituya un fusible por ningún
otro objeto.
OUtilice siempre fusibles originales de Toyota o equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-ral.
ONo modifique los fusibles ni las cajas de fusibles.
AVISO
QAntes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que deter- minen y solucionen la causa de la sobre-carga eléctrica.
QPara evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.

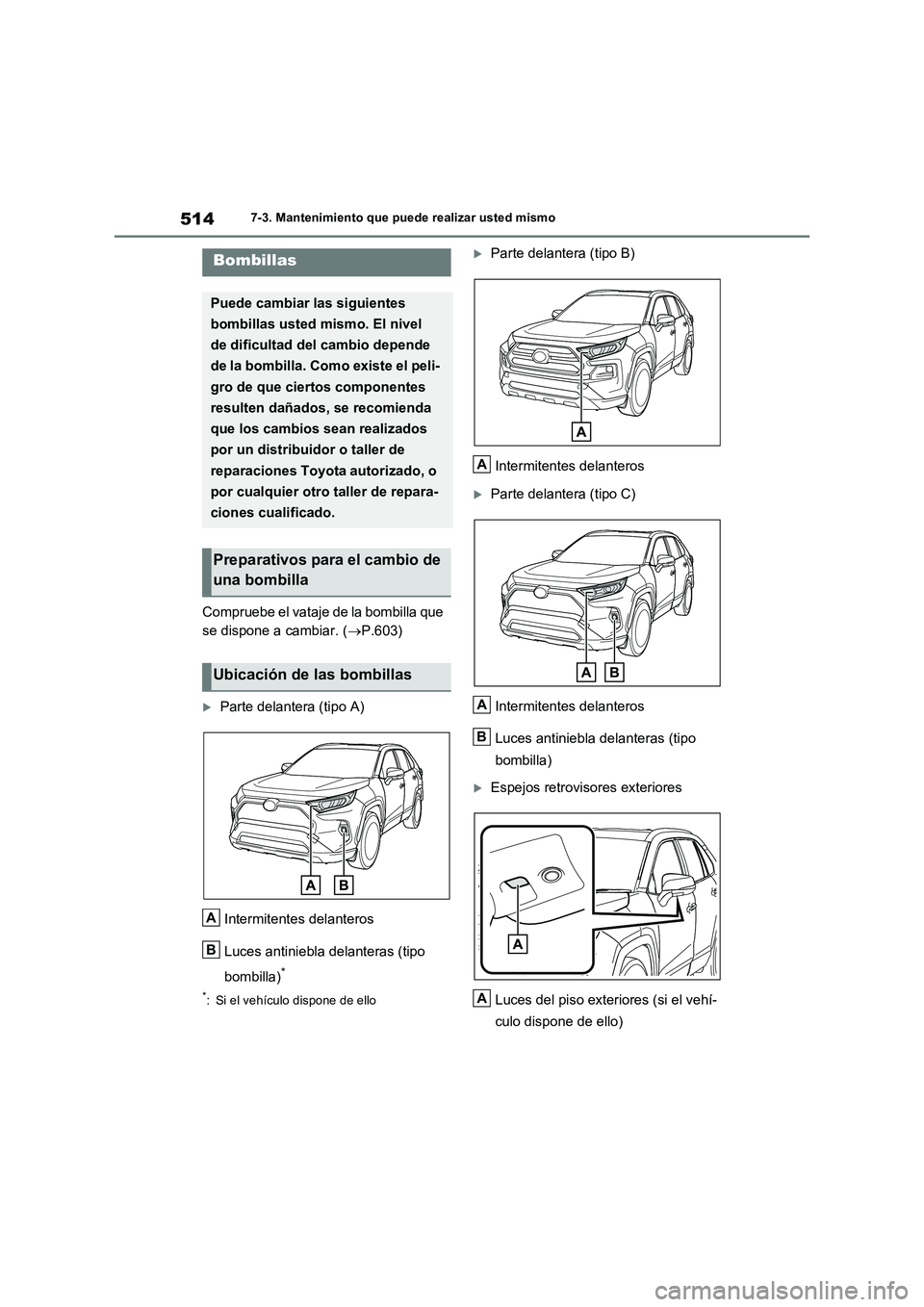

5147-3. Mantenimiento que puede realizar usted mismo
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.603)
Parte delantera (tipo A)
Intermitentes delanteros
Luces antiniebla delanteras (tipo
bombilla)*
*: Si el vehículo dispone de ello
Parte delantera (tipo B)
Intermitentes delanteros
Parte delantera (tipo C)
Intermitentes delanteros
Luces antiniebla delanteras (tipo
bombilla)
Espejos retrovisores exteriores
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de
reparaciones Toyota autorizado, o
por cualquier otro taller de repara-
ciones cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
B
A
A
B
A

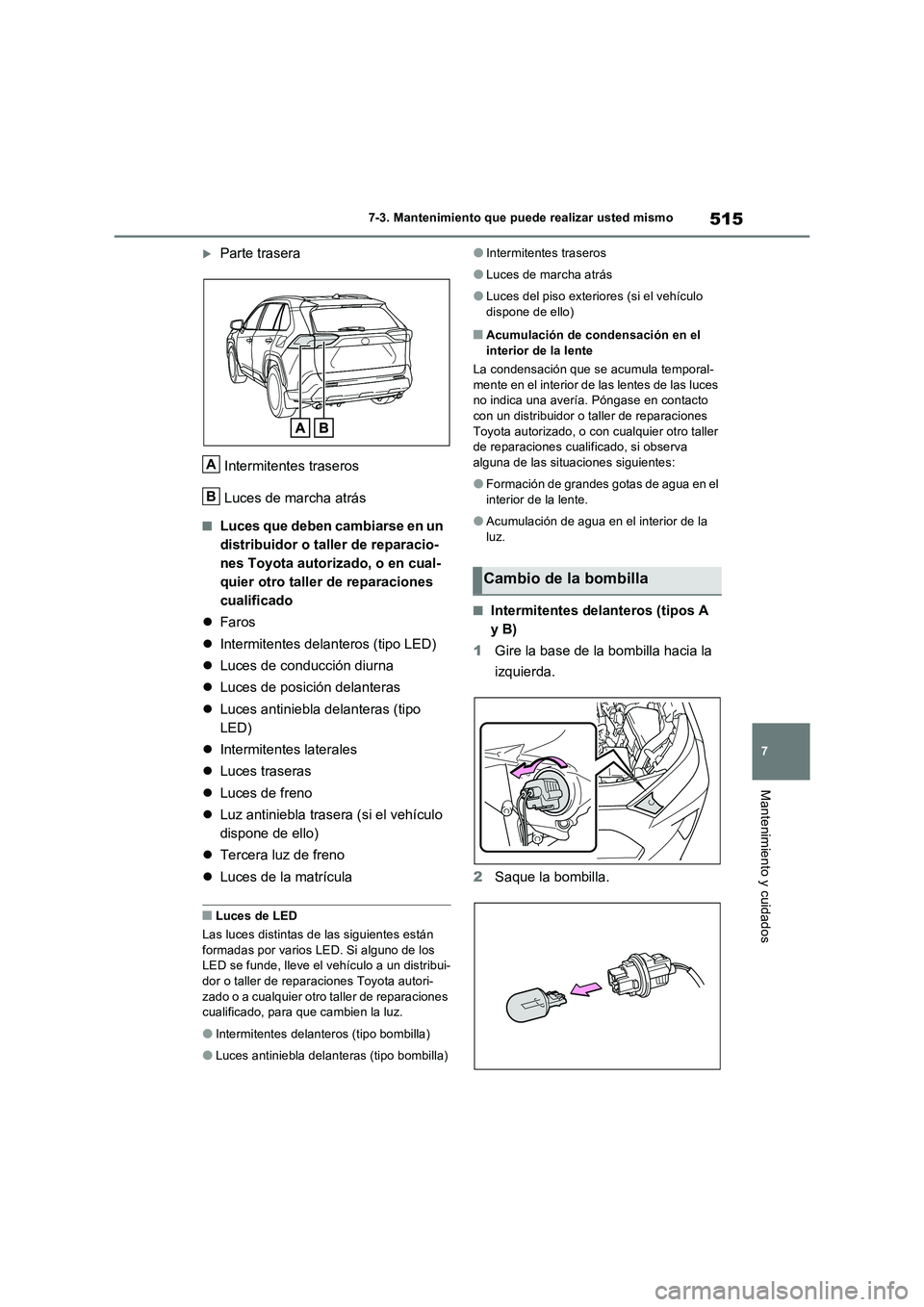

515
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Parte trasera
Intermitentes traseros
Luces de marcha atrás
QLuces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Intermitentes delanteros (tipo LED)
 Luces de conducción diurna
 Luces de posición delanteras
 Luces antiniebla delanteras (tipo
LED)
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
QLuces de LED
Las luces distintas de las siguientes están formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori- zado o a cualquier otro taller de reparaciones cualificado, para que cambien la luz.
OIntermitentes delanteros (tipo bombilla)
OLuces antiniebla delanteras (tipo bombilla)
OIntermitentes traseros
OLuces de marcha atrás
OLuces del piso exteriores (si el vehículo dispone de ello)
QAcumulación de condensación en el
interior de la lente
La condensación que se acumula temporal- mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto
con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualif icado, si observa
alguna de las situaciones siguientes:
OFormación de grandes gotas de agua en el
interior de la lente.
OAcumulación de agua en el interior de la
luz.
QIntermitentes delanteros (tipos A
y B)
1 Gire la base de la bombilla hacia la
izquierda.
2 Saque la bombilla.
A
B
Cambio de la bombilla

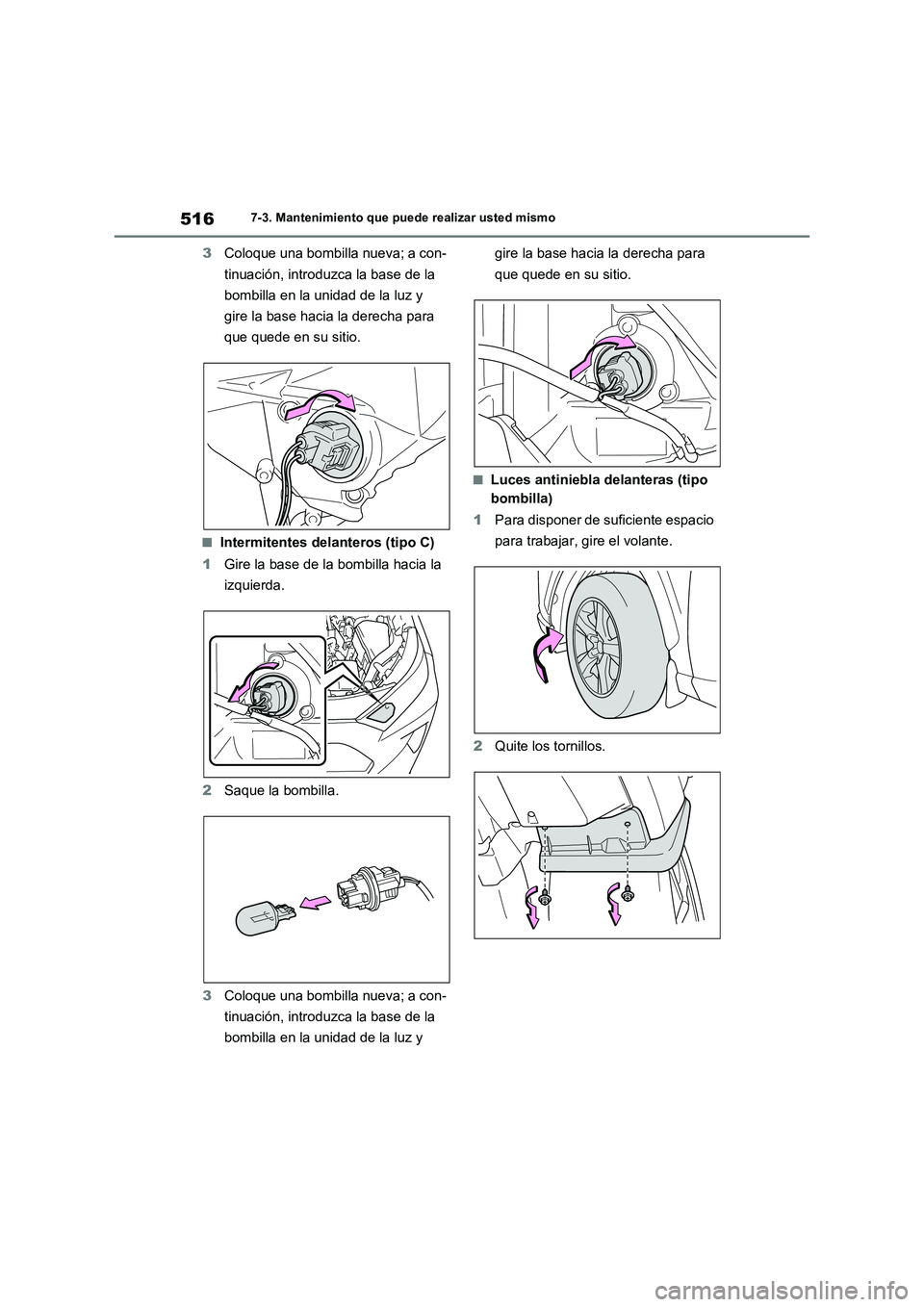

5167-3. Mantenimiento que puede realizar usted mismo
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
QIntermitentes delanteros (tipo C)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y gire la base hacia la derecha para
que quede en su sitio.
QLuces antiniebla delanteras (tipo
bombilla)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.

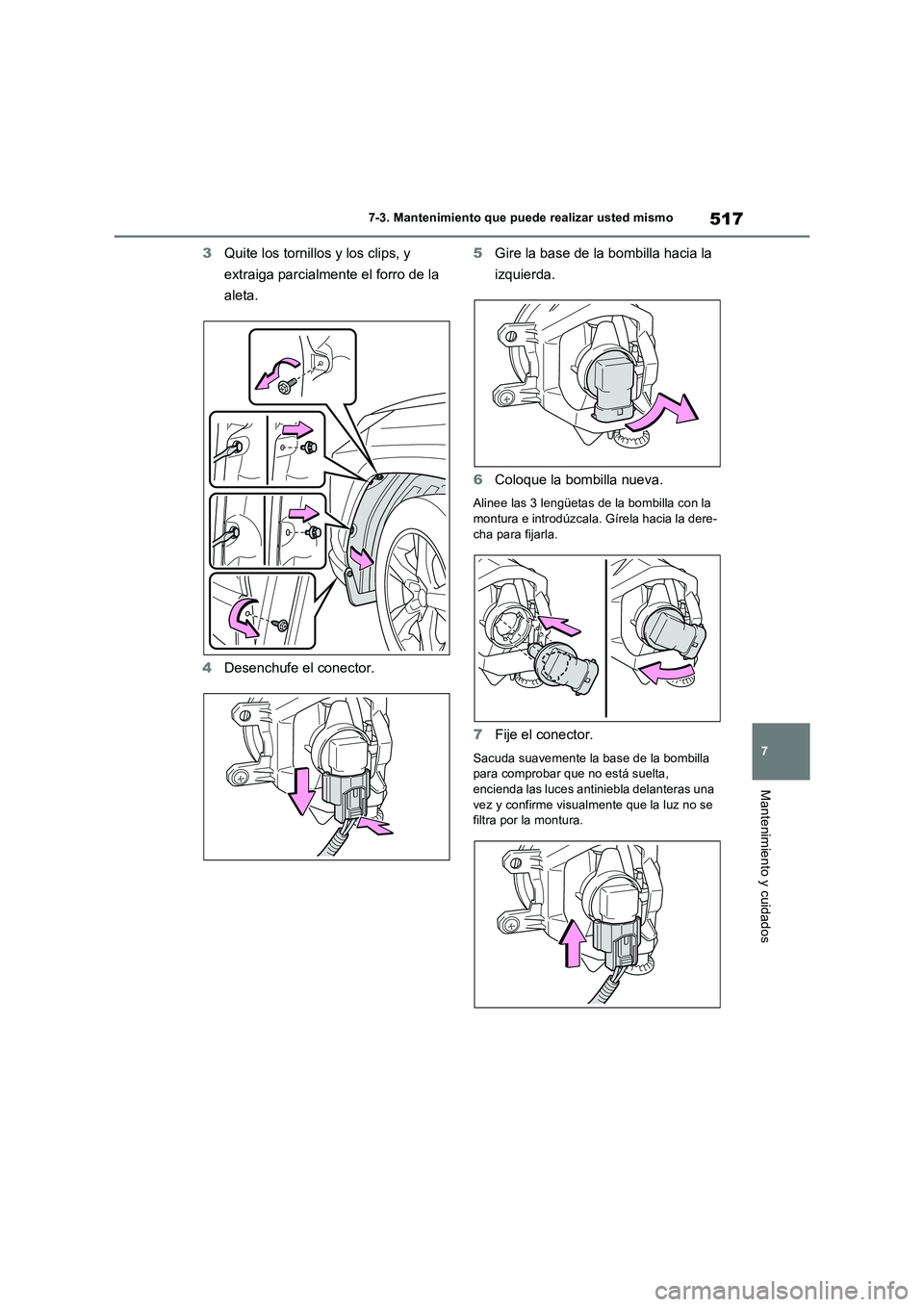

517
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
3Quite los tornillos y los clips, y
extraiga parcialmente el forro de la
aleta.
4Desenchufe el conector.5Gire la base de la bombilla hacia la
izquierda.
6Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla con la
montura e introdúzcala. Gírela hacia la dere-
cha para fijarla.
7Fije el conector.
Sacuda suavemente la base de la bombilla
para comprobar que no está suelta,
encienda las luces antiniebla delanteras una
vez y confirme visualmente que la luz no se
filtra por la montura.

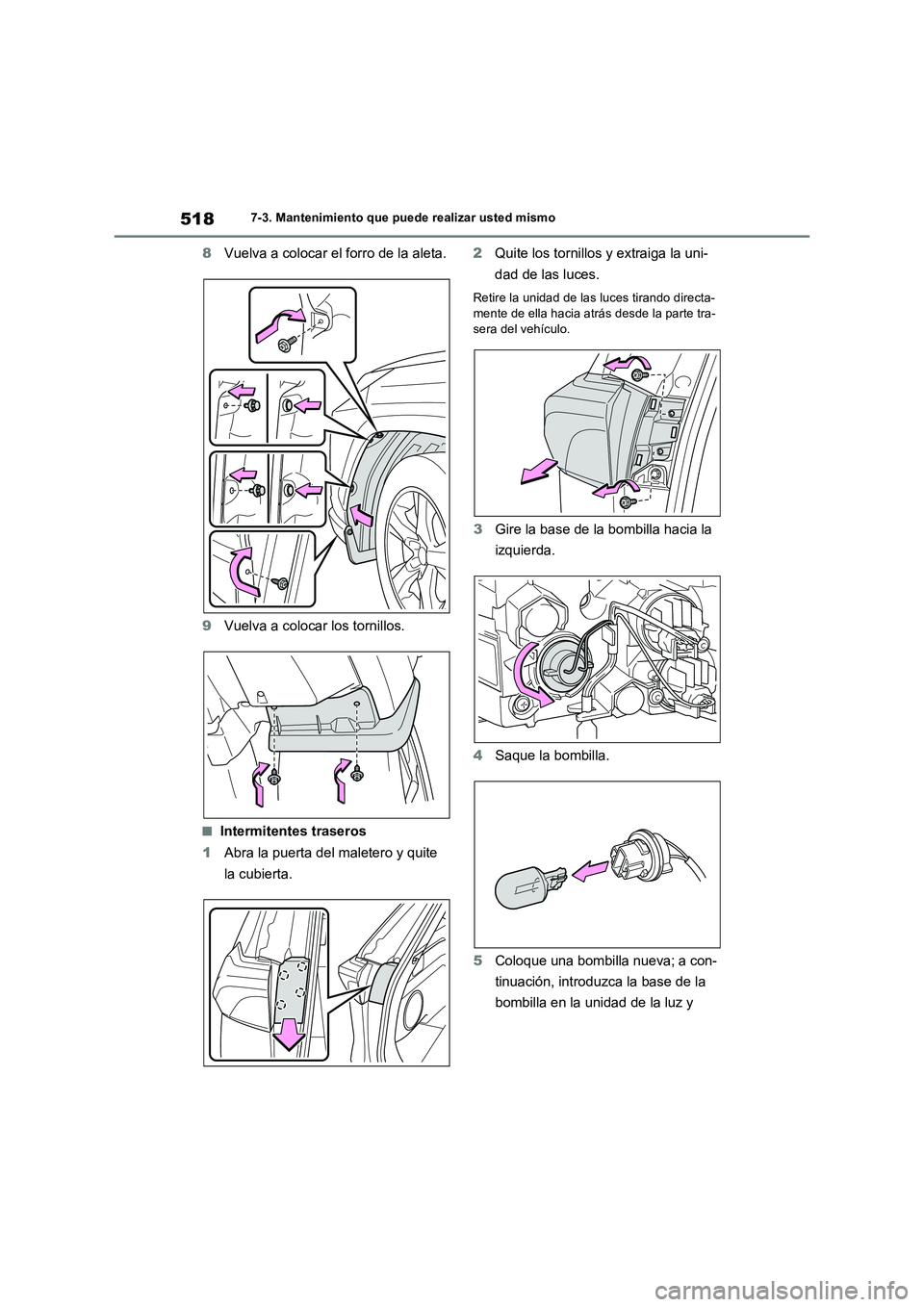

5187-3. Mantenimiento que puede realizar usted mismo
8Vuelva a colocar el forro de la aleta.
9Vuelva a colocar los tornillos.
QIntermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.2Quite los tornillos y extraiga la uni-
dad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-
sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.
4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
