2022 TOYOTA RAV4 Manual del propietario (in Spanish)

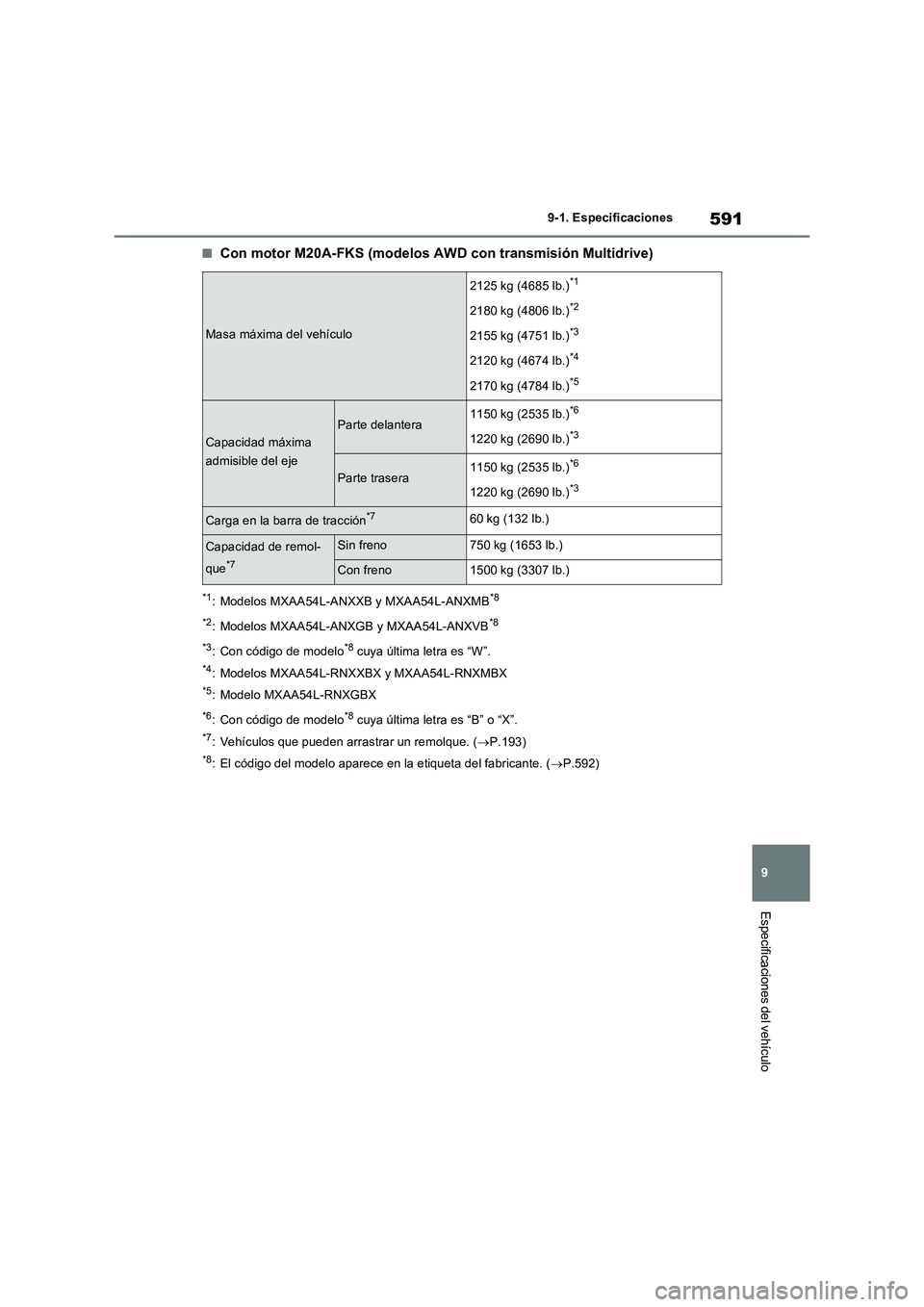

591
9 9-1. Especificaciones
Especificaciones del vehículo
QCon motor M20A-FKS (modelos AWD con transmisión Multidrive)
*1: Modelos MXAA54L-ANXXB y MXAA54L-ANXMB*8
*2
: Modelos MXAA54L-ANXGB y MXAA54L-ANXVB*8
*3
: Con código de modelo*8 cuya última letra es “W”.
*4: Modelos MXAA54L-RNXXBX y MXAA54L-RNXMBX
*5: Modelo MXAA54L-RNXGBX
*6: Con código de modelo*8 cuya última letra es “B” o “X”.
*7: Vehículos que pueden arrastrar un remolque. (P.193)
*8: El código del modelo aparece en la etiqueta del fabricante. (P.592)
Masa máxima del vehículo
2125 kg (4685 lb.)*1
2180 kg (4806 lb.)*2
2155 kg (4751 lb.)*3
2120 kg (4674 lb.)*4
2170 kg (4784 lb.)*5
Capacidad máxima
admisible del eje
Parte delantera1150 kg (2535 lb.)*6
1220 kg (2690 lb.)*3
Parte trasera1150 kg (2535 lb.)*6
1220 kg (2690 lb.)*3
Carga en la barra de tracción*760 kg (132 lb.)
Capacidad de remol-
que
*7
Sin freno750 kg (1653 lb.)
Con freno1500 kg (3307 lb.)

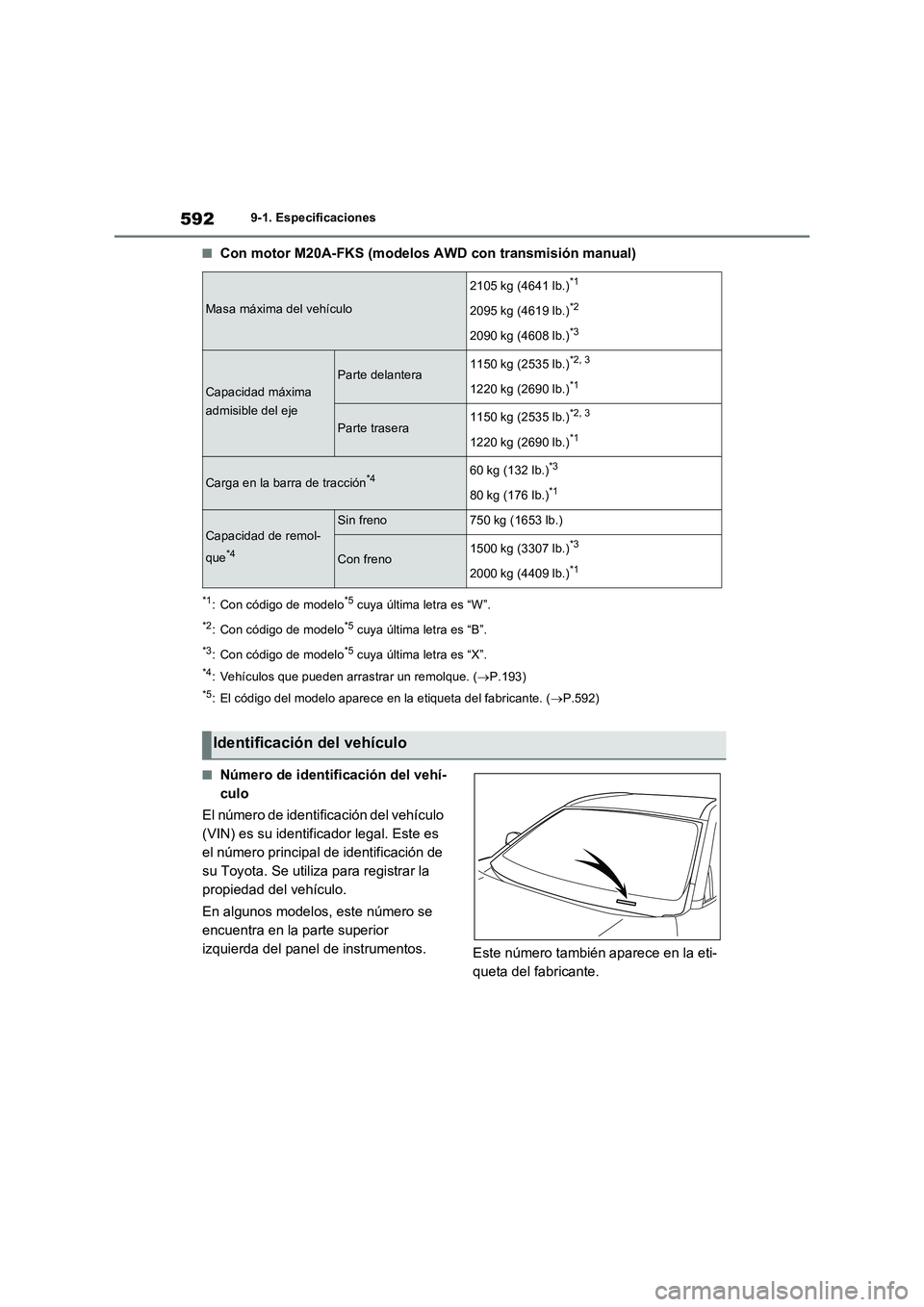

5929-1. Especificaciones
QCon motor M20A-FKS (modelos AWD con transmisión manual)
*1: Con código de modelo*5 cuya última letra es “W”.
*2: Con código de modelo*5 cuya última letra es “B”.
*3: Con código de modelo*5 cuya última letra es “X”.
*4: Vehículos que pueden arrastrar un remolque. (P.193)
*5: El código del modelo aparece en la etiqueta del fabricante. (P.592)
QNúmero de identificación del vehí-
culo
El número de identificación del vehículo
(VIN) es su identificador legal. Este es
el número principal de identificación de
su Toyota. Se utiliza para registrar la
propiedad del vehículo.
En algunos modelos, este número se
encuentra en la parte superior
izquierda del panel de instrumentos.
Este número también aparece en la eti-
queta del fabricante.
Masa máxima del vehículo
2105 kg (4641 lb.)*1
2095 kg (4619 lb.)*2
2090 kg (4608 lb.)*3
Capacidad máxima
admisible del eje
Parte delantera1150 kg (2535 lb.)*2, 3
1220 kg (2690 lb.)*1
Parte trasera1150 kg (2535 lb.)*2, 3
1220 kg (2690 lb.)*1
Carga en la barra de tracción*460 kg (132 lb.)*3
80 kg (176 lb.)*1
Capacidad de remol-
que
*4
Sin freno750 kg (1653 lb.)
Con freno1500 kg (3307 lb.)*3
2000 kg (4409 lb.)*1
Identificación del vehículo

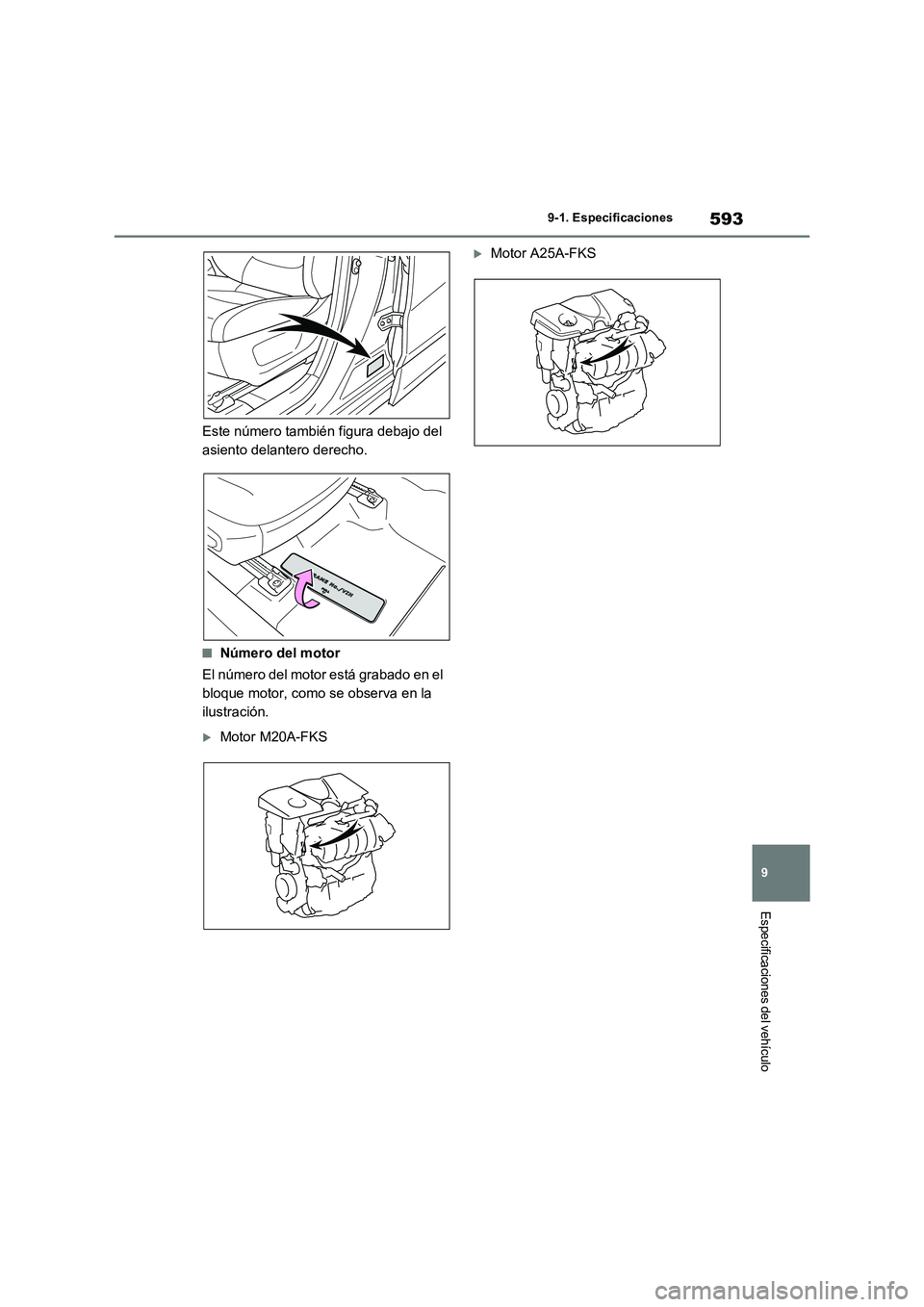

593
9
9-1. Especificaciones
Especificaciones del vehículo
Este número también figura debajo del
asiento delantero derecho.
QNúmero del motor
El número del motor está grabado en el
bloque motor, como se observa en la
ilustración.
Motor M20A-FKS
Motor A25A-FKS

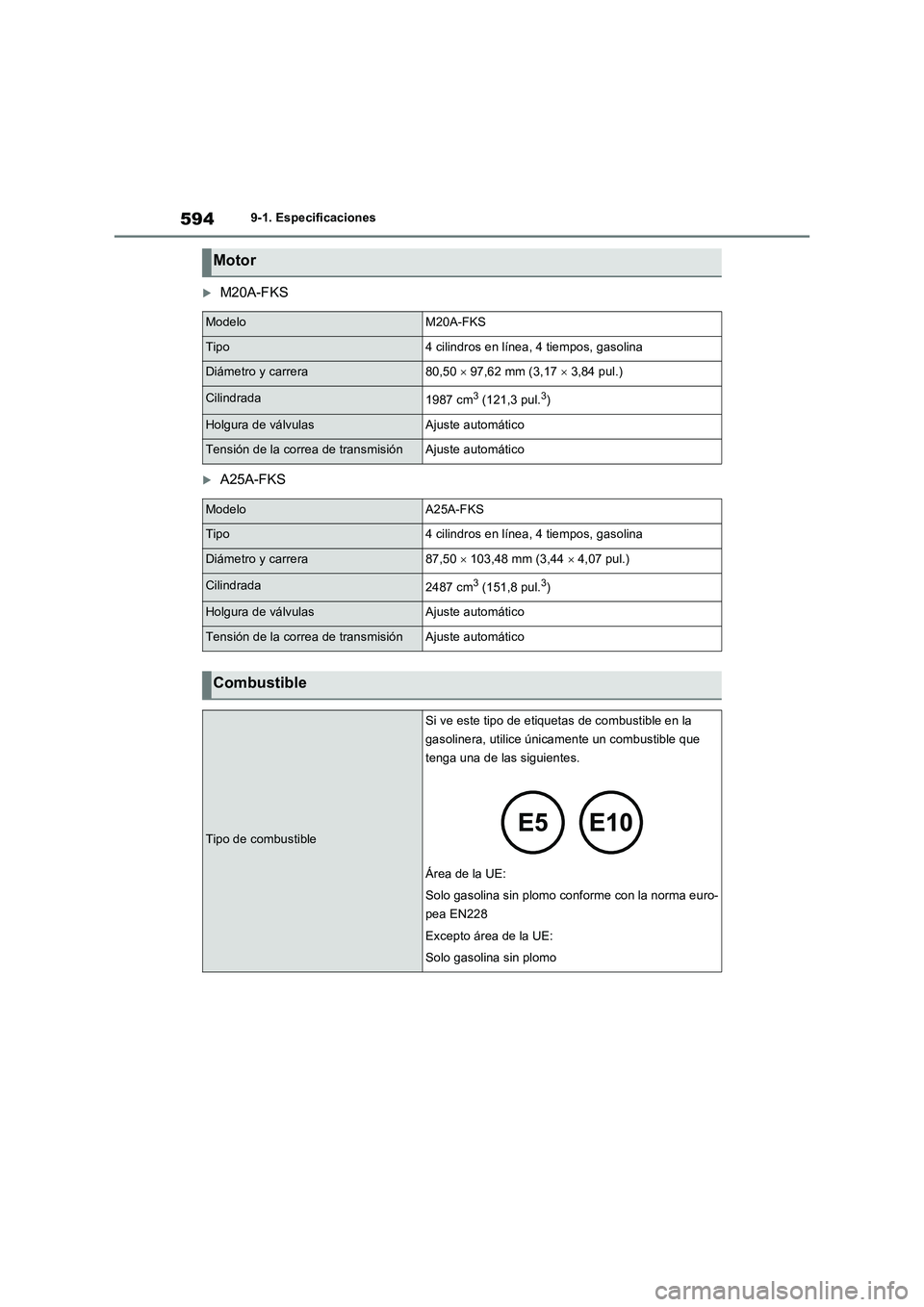

5949-1. Especificaciones
M20A-FKS
A25A-FKS
Motor
ModeloM20A-FKS
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,50  97,62 mm (3,17  3,84 pul.)
Cilindrada1987 cm3 (121,3 pul.3)
Holgura de válvulasAjuste automático
Tensión de la correa de transmisiónAjuste automático
ModeloA25A-FKS
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera87,50  103,48 mm (3,44  4,07 pul.)
Cilindrada2487 cm3 (151,8 pul.3)
Holgura de válvulasAjuste automático
Tensión de la correa de transmisiónAjuste automático
Combustible
Tipo de combustible
Si ve este tipo de etiquetas de combustible en la
gasolinera, utilice únicamente un combustible que
tenga una de las siguientes.
Área de la UE:
Solo gasolina sin plomo conforme con la norma euro-
pea EN228
Excepto área de la UE:
Solo gasolina sin plomo

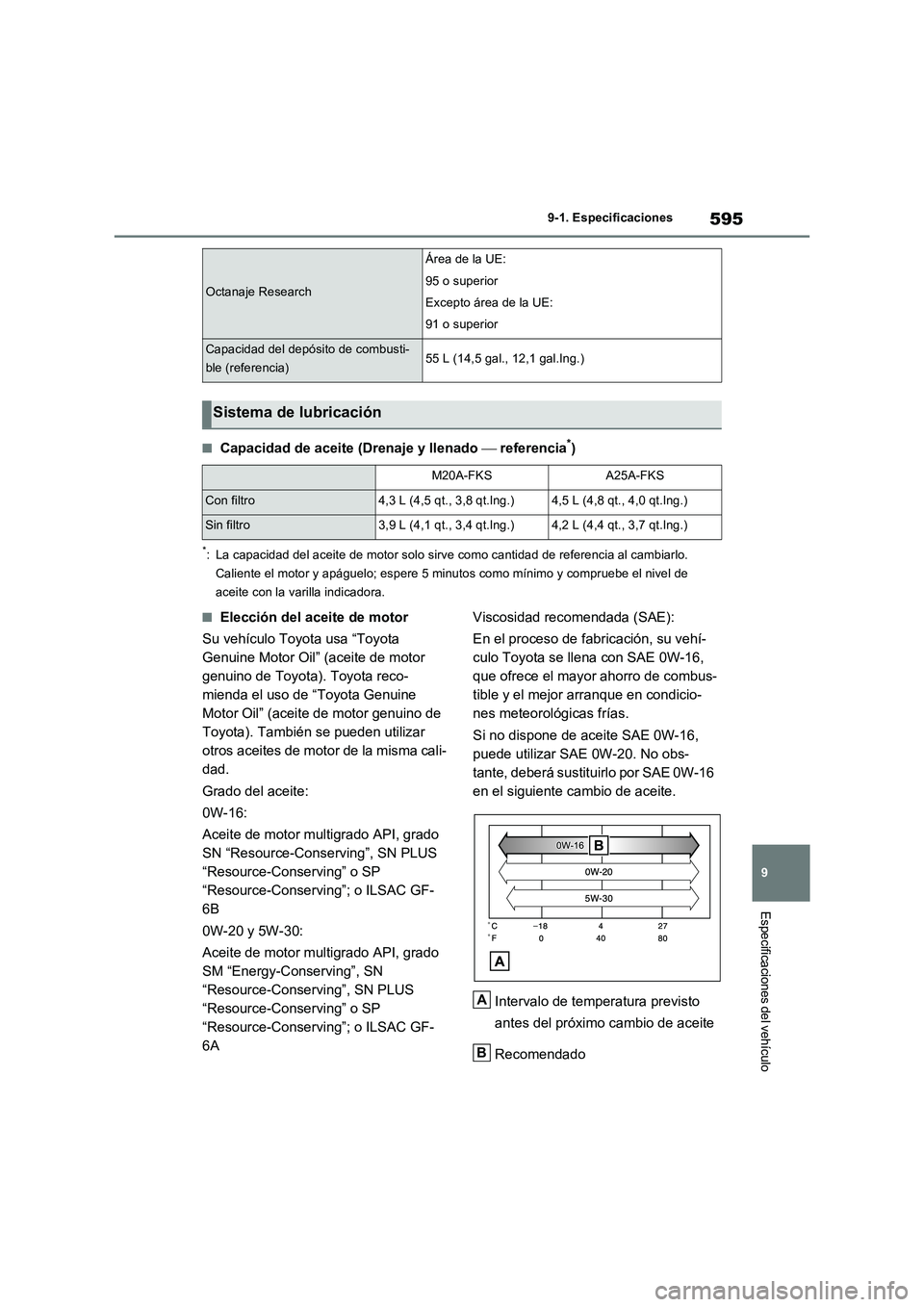

595
9 9-1. Especificaciones
Especificaciones del vehículo
QCapacidad de aceite (Drenaje y llenado  referencia*)
*: La capacidad del aceite de motor solo sirve como cantidad de referencia al cambiarlo.
Caliente el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel de
aceite con la varilla indicadora.
QElección del aceite de motor
Su vehículo Toyota usa “Toyota
Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” (aceite de motor genuino de
Toyota). También se pueden utilizar
otros aceites de motor de la misma cali-
dad.
Grado del aceite:
0W-16:
Aceite de motor multigrado API, grado
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o ILSAC GF-
6B
0W-20 y 5W-30:
Aceite de motor multigrado API, grado
SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o ILSAC GF-
6AViscosidad recomendada (SAE):
En el proceso de fabricación, su vehí-
culo Toyota se llena con SAE 0W-16,
que ofrece el mayor ahorro de combus-
tible y el mejor arranque en condicio-
nes meteorológicas frías.
Si no dispone de aceite SAE 0W-16,
puede utilizar SAE 0W-20. No obs-
tante, deberá sustituirlo por SAE 0W-16
en el siguiente cambio de aceite.
Intervalo de temperatura previsto
antes del próximo cambio de aceite
Recomendado
Octanaje Research
Área de la UE:
95 o superior
Excepto área de la UE:
91 o superior
Capacidad del depósito de combusti-
ble (referencia)55 L (14,5 gal., 12,1 gal.Ing.)
Sistema de lubricación
M20A-FKSA25A-FKS
Con filtro4,3 L (4,5 qt., 3,8 qt.Ing.)4,5 L (4,8 qt., 4,0 qt.Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt.Ing.)4,2 L (4,4 qt., 3,7 qt.Ing.)
A
B

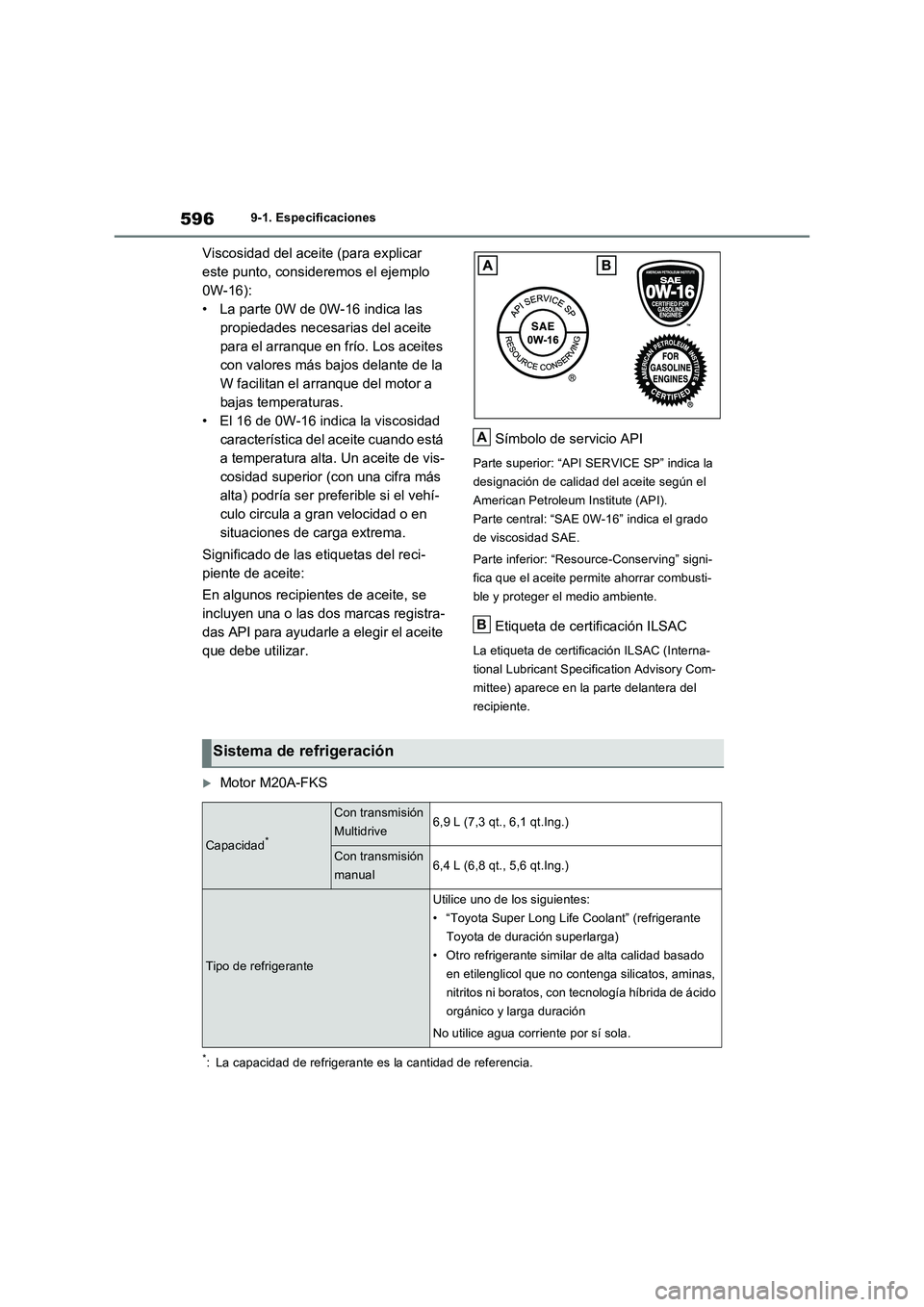

5969-1. Especificaciones
Viscosidad del aceite (para explicar
este punto, consideremos el ejemplo
0W-16):
• La parte 0W de 0W-16 indica las
propiedades necesarias del aceite
para el arranque en frío. Los aceites
con valores más bajos delante de la
W facilitan el arranque del motor a
bajas temperaturas.
• El 16 de 0W-16 indica la viscosidad
característica del aceite cuando está
a temperatura alta. Un aceite de vis-
cosidad superior (con una cifra más
alta) podría ser preferible si el vehí-
culo circula a gran velocidad o en
situaciones de carga extrema.
Significado de las etiquetas del reci-
piente de aceite:
En algunos recipientes de aceite, se
incluyen una o las dos marcas registra-
das API para ayudarle a elegir el aceite
que debe utilizar.Símbolo de servicio API
Parte superior: “API SERVICE SP” indica la
designación de calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-16” indica el grado
de viscosidad SAE.
Parte inferior: “Resource-Conserving” signi-
fica que el aceite permite ahorrar combusti-
ble y proteger el medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (Interna-
tional Lubricant Specification Advisory Com-
mittee) aparece en la parte delantera del
recipiente.
Motor M20A-FKS
*: La capacidad de refrigerante es la cantidad de referencia.
A
B
Sistema de refrigeración
Capacidad*
Con transmisión
Multidrive6,9 L (7,3 qt., 6,1 qt.Ing.)
Con transmisión
manual6,4 L (6,8 qt., 5,6 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota de duración superlarga)
• Otro refrigerante similar de alta calidad basado
en etilenglicol que no contenga silicatos, aminas,
nitritos ni boratos, con tecnología híbrida de ácido
orgánico y larga duración
No utilice agua corriente por sí sola.

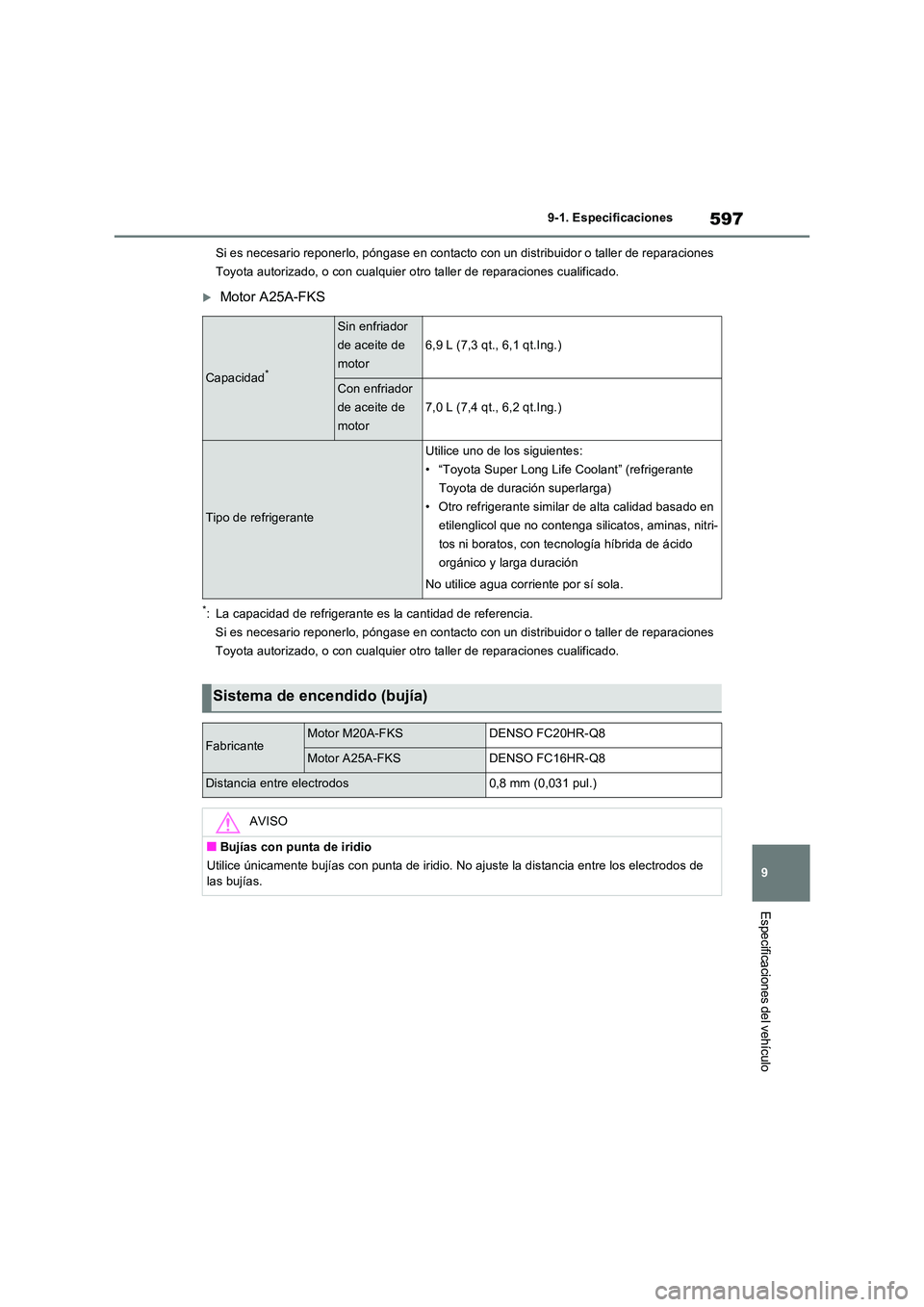

597
9
9-1. Especificaciones
Especificaciones del vehículo
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
Motor A25A-FKS
*: La capacidad de refrigerante es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
Capacidad*
Sin enfriador
de aceite de
motor
6,9 L (7,3 qt., 6,1 qt.Ing.)
Con enfriador
de aceite de
motor
7,0 L (7,4 qt., 6,2 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota de duración superlarga)
• Otro refrigerante similar de alta calidad basado en
etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido
orgánico y larga duración
No utilice agua corriente por sí sola.
Sistema de encendido (bujía)
FabricanteMotor M20A-FKSDENSO FC20HR-Q8
Motor A25A-FKSDENSO FC16HR-Q8
Distancia entre electrodos0,8 mm (0,031 pul.)
AVISO
QBujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electrodos de las bujías.

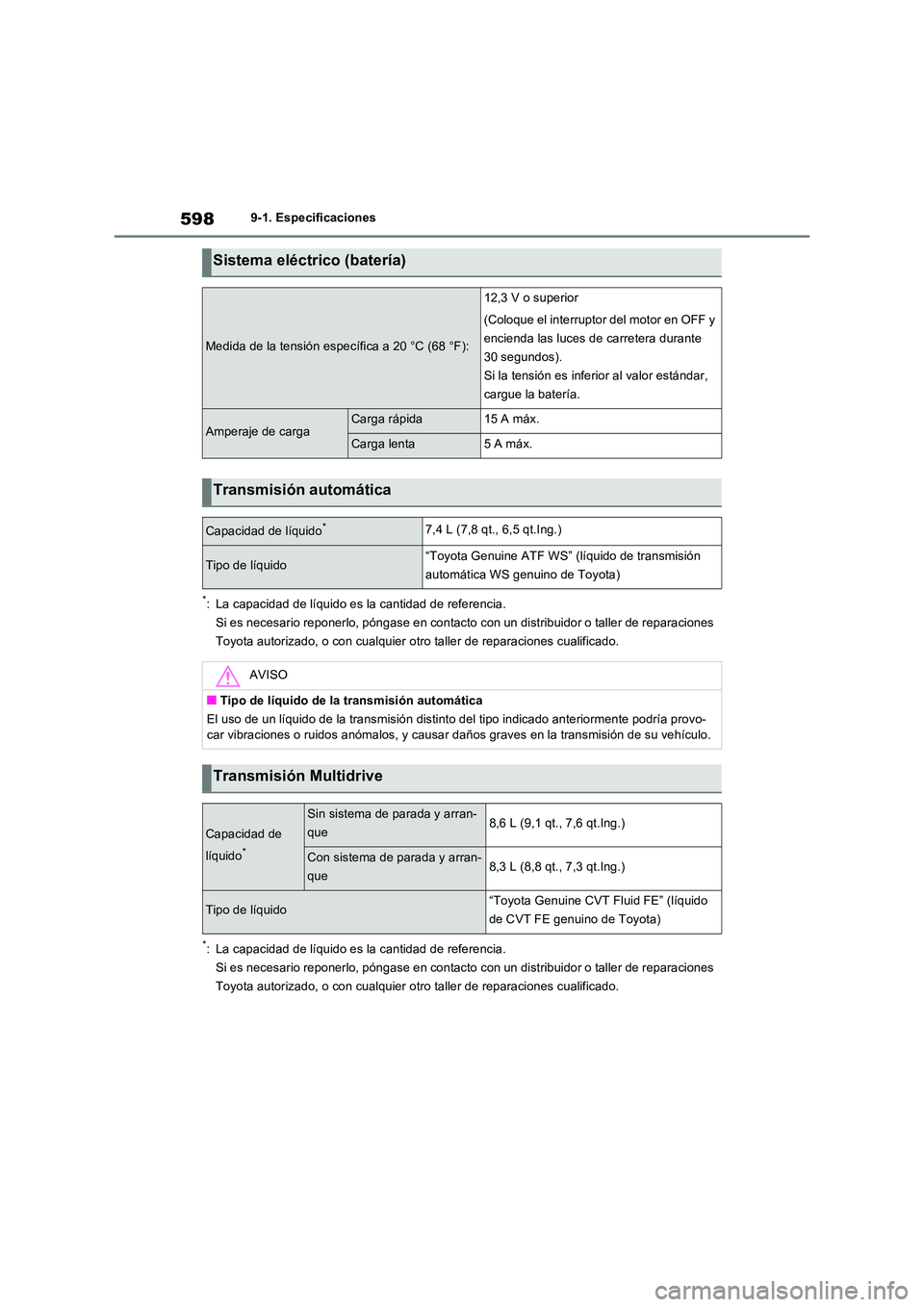

5989-1. Especificaciones
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
Sistema eléctrico (batería)
Medida de la tensión específica a 20 °C (68 °F):
12,3 V o superior
(Coloque el interruptor del motor en OFF y
encienda las luces de carretera durante
30 segundos).
Si la tensión es inferior al valor estándar,
cargue la batería.
Amperaje de cargaCarga rápida15 A máx.
Carga lenta5A máx.
Transmisión automática
Capacidad de líquido*7,4 L (7,8 qt., 6,5 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmisión
automática WS genuino de Toyota)
AVISO
QTipo de líquido de la transmisión automática
El uso de un líquido de la transmisión distinto del tipo indicado anteriormente podría provo-
car vibraciones o ruidos anómalos, y causar daños graves en la transmisión de su vehículo.
Transmisión Multidrive
Capacidad de
líquido*
Sin sistema de parada y arran-
que8,6 L (9,1 qt., 7,6 qt.Ing.)
Con sistema de parada y arran-
que8,3 L (8,8 qt., 7,3 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” (líquido
de CVT FE genuino de Toyota)
