2022 TOYOTA RAV4 Manual del propietario (in Spanish)

255
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
• Al conducir a través de vapor o humo
• Al conducir cerca de un objeto que refleja
las ondas de radio, como un camión de
gran tamaño o un quitamiedos
• Al conducir cerca de una torre de televi-
sión, una emisora de radio, una central
eléctrica, vehículos equipados con radar,
etc., u otra instalación donde pueda haber
fuertes ondas de radio o interferencias
eléctricas
• Cuando hay muchos objetos que pueden
reflejar las ondas de radio del radar en el
entorno (túneles, puentes de celosía, pis-
tas de gravilla, carreteras cubiertas de
nieve con huellas, etc.)
QSituaciones en las que el sistema
podría no funcionar correctamente
OEn ciertas situaciones, como las indicadas
a continuación, un objeto podría no ser
detectado por el sensor del radar y la
cámara frontal, lo cual impediría el funcio-
namiento correcto del sistema:
• Cuando un objeto detectable se acerca al
vehículo
• Cuando su vehículo o un objeto detectable
están dando bandazos
• Si un objeto detectable realiza una manio-
bra inesperada (como un viraje, acelera-
ción o desaceleración bruscos)
• Cuando su vehículo se acerca rápida-
mente a un objeto detectable
• Cuando un objeto detectable no está direc-
tamente delante de su vehículo
• Cuando hay un objeto detectable cerca de
un muro, cerca, quitamiedos, boca de
alcantarilla, vehículo, placa de acero en la
carretera, etc.
• Cuando un objeto detectable está debajo
de una estructura
• Cuando parte de un objeto detectable
queda oculta por un objeto, por ejemplo
una maleta grande, un paraguas o un qui-tamiedos
• Cuando hay muchos objetos que pueden
reflejar las ondas de radio del radar en el
entorno (túneles, puentes de celosía, pis-
tas de gravilla, carreteras cubiertas de
nieve con huellas, etc.)
• Cuando se produce un efecto en las ondas
de radio debido a un radar instalado en
otro vehículo
• Cuando hay varios objetos detectables
juntos
• Si el sol u otro tipo de luz inciden directa-
mente en un objeto detectable
• Cuando un objeto detectable es blanco y
brilla mucho
• Cuando un objeto detectable parece ser
casi del mismo color o luminosidad que su
entorno
• Si un objeto detectable se cruza o aparece
súbitamente delante de su vehículo
• Cuando la parte delantera del vehículo
recibe un impacto ocasionado por el agua,
nieve, polvo, etc.
• Cuando una luz muy brillante situada
delante, como el sol o los faros de los
vehículos que circulan en sentido contra-
rio, incide directamente en la cámara fron-
tal
• Al aproximarse a la parte lateral o delan-
tera de un vehículo que lo precede
• Si el vehículo que lo precede es una bici-
cleta
*1 o una motocicleta
• Si el vehículo que lo precede es estrecho,
por ejemplo un vehículo de movilidad per-
sonal
• Si el vehículo que lo precede tiene la parte
trasera pequeña, como un camión sin
carga
• Si el vehículo que lo precede tiene la parte
trasera baja, como un remolque con plata-
forma baja
• Si el vehículo que lo precede tiene una dis-
tancia libre al suelo extremadamente alta

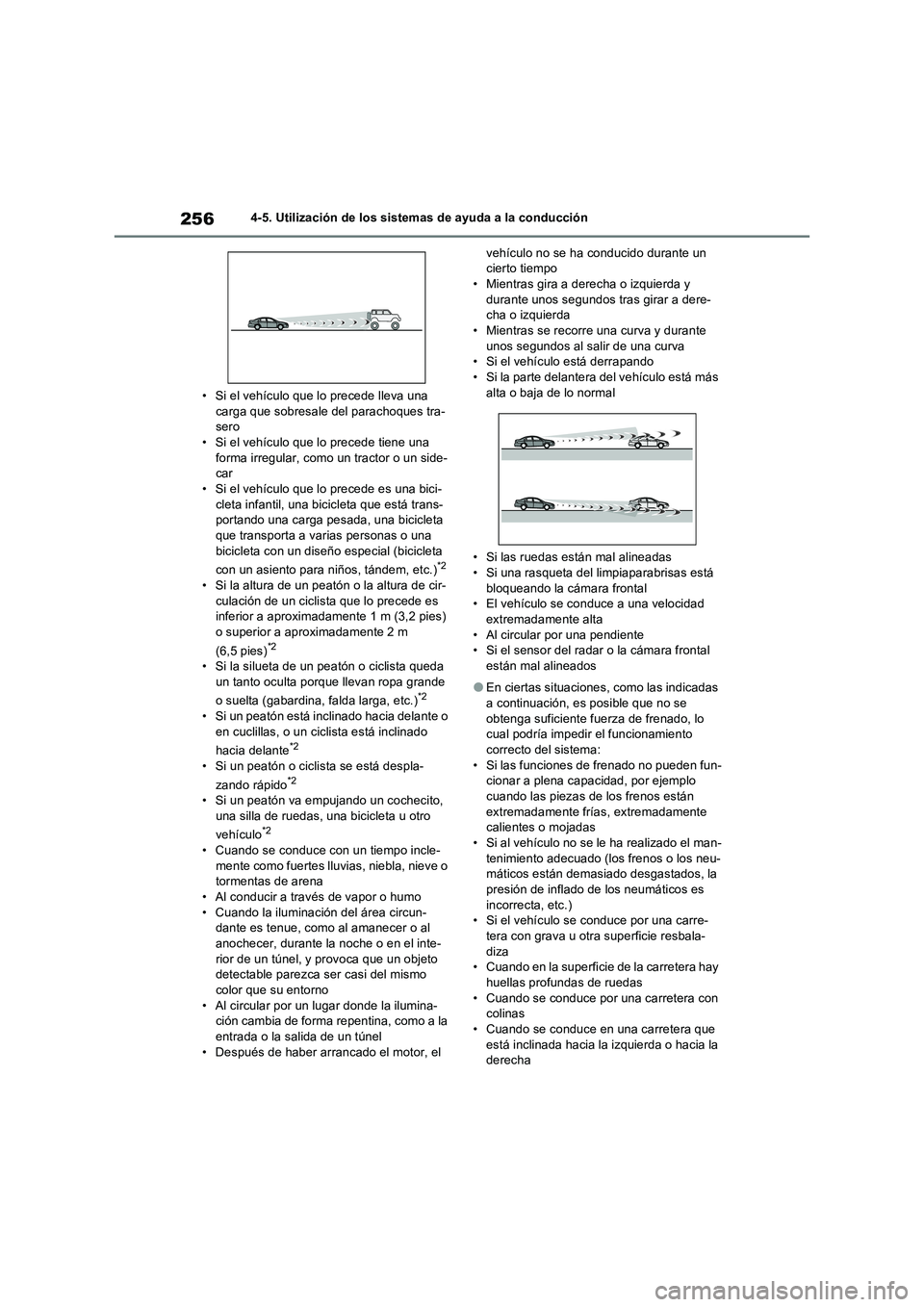

2564-5. Utilización de los sistemas de ayuda a la conducción
• Si el vehículo que lo precede lleva una
carga que sobresale del parachoques tra-
sero
• Si el vehículo que lo precede tiene una
forma irregular, como un tractor o un side-
car
• Si el vehículo que lo precede es una bici-
cleta infantil, una bicicleta que está trans-
portando una carga pesada, una bicicleta
que transporta a varias personas o una
bicicleta con un diseño especial (bicicleta
con un asiento para niños, tándem, etc.)
*2
• Si la altura de un peatón o la altura de cir-
culación de un ciclista que lo precede es
inferior a aproximadamente 1 m (3,2 pies)
o superior a aproximadamente 2 m
(6,5 pies)
*2
• Si la silueta de un peatón o ciclista queda
un tanto oculta porque llevan ropa grande
o suelta (gabardina, falda larga, etc.)
*2
• Si un peatón está inclinado hacia delante o
en cuclillas, o un ciclista está inclinado
hacia delante
*2
• Si un peatón o ciclista se está despla-
zando rápido*2
• Si un peatón va empujando un cochecito,
una silla de ruedas, una bicicleta u otro
vehículo
*2
• Cuando se conduce con un tiempo incle-
mente como fuertes lluvias, niebla, nieve o
tormentas de arena
• Al conducir a través de vapor o humo
• Cuando la iluminación del área circun-
dante es tenue, como al amanecer o al
anochecer, durante la noche o en el inte-
rior de un túnel, y provoca que un objeto
detectable parezca ser casi del mismo
color que su entorno
• Al circular por un lugar donde la ilumina-
ción cambia de forma repentina, como a la
entrada o la salida de un túnel
• Después de haber arrancado el motor, el vehículo no se ha conducido durante un
cierto tiempo
• Mientras gira a derecha o izquierda y
durante unos segundos tras girar a dere-
cha o izquierda
• Mientras se recorre una curva y durante
unos segundos al salir de una curva
• Si el vehículo está derrapando
• Si la parte delantera del vehículo está más
alta o baja de lo normal
• Si las ruedas están mal alineadas
• Si una rasqueta del limpiaparabrisas está
bloqueando la cámara frontal
• El vehículo se conduce a una velocidad
extremadamente alta
• Al circular por una pendiente
• Si el sensor del radar o la cámara frontal
están mal alineados
OEn ciertas situaciones, como las indicadas
a continuación, es posible que no se
obtenga suficiente fuerza de frenado, lo
cual podría impedir el funcionamiento
correcto del sistema:
• Si las funciones de frenado no pueden fun-
cionar a plena capacidad, por ejemplo
cuando las piezas de los frenos están
extremadamente frías, extremadamente
calientes o mojadas
• Si al vehículo no se le ha realizado el man-
tenimiento adecuado (los frenos o los neu-
máticos están demasiado desgastados, la
presión de inflado de los neumáticos es
incorrecta, etc.)
• Si el vehículo se conduce por una carre-
tera con grava u otra superficie resbala-
diza
• Cuando en la superficie de la carretera hay
huellas profundas de ruedas
• Cuando se conduce por una carretera con
colinas
• Cuando se conduce en una carretera que
está inclinada hacia la izquierda o hacia la
derecha

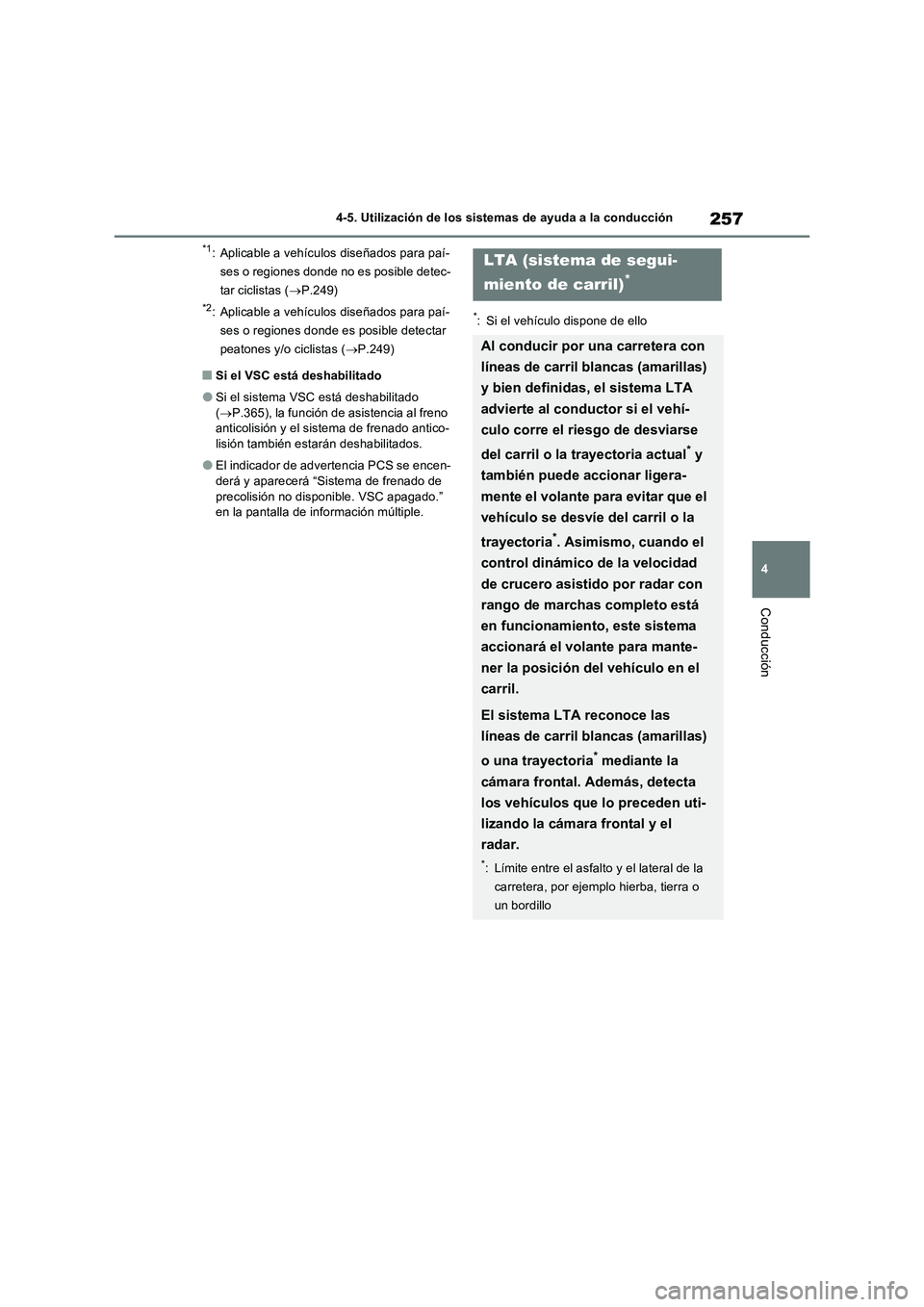

257
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
*1: Aplicable a vehículos diseñados para paí-
ses o regiones donde no es posible detec-
tar ciclistas (P.249)
*2: Aplicable a vehículos diseñados para paí-
ses o regiones donde es posible detectar
peatones y/o ciclistas (P.249)
QSi el VSC está deshabilitado
OSi el sistema VSC está deshabilitado
(P.365), la función de asistencia al freno
anticolisión y el sistema de frenado antico-
lisión también estarán deshabilitados.
OEl indicador de advertencia PCS se encen-
derá y aparecerá “Sistema de frenado de
precolisión no disponible. VSC apagado.”
en la pantalla de información múltiple.
*: Si el vehículo dispone de ello
LTA (sistema de segui-
miento de carril)
*
Al conducir por una carretera con
líneas de carril blancas (amarillas)
y bien definidas, el sistema LTA
advierte al conductor si el vehí-
culo corre el riesgo de desviarse
del carril o la trayectoria actual
* y
también puede accionar ligera-
mente el volante para evitar que el
vehículo se desvíe del carril o la
trayectoria
*. Asimismo, cuando el
control dinámico de la velocidad
de crucero asistido por radar con
rango de marchas completo está
en funcionamiento, este sistema
accionará el volante para mante-
ner la posición del vehículo en el
carril.
El sistema LTA reconoce las
líneas de carril blancas (amarillas)
o una trayectoria
* mediante la
cámara frontal. Además, detecta
los vehículos que lo preceden uti-
lizando la cámara frontal y el
radar.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o
un bordillo

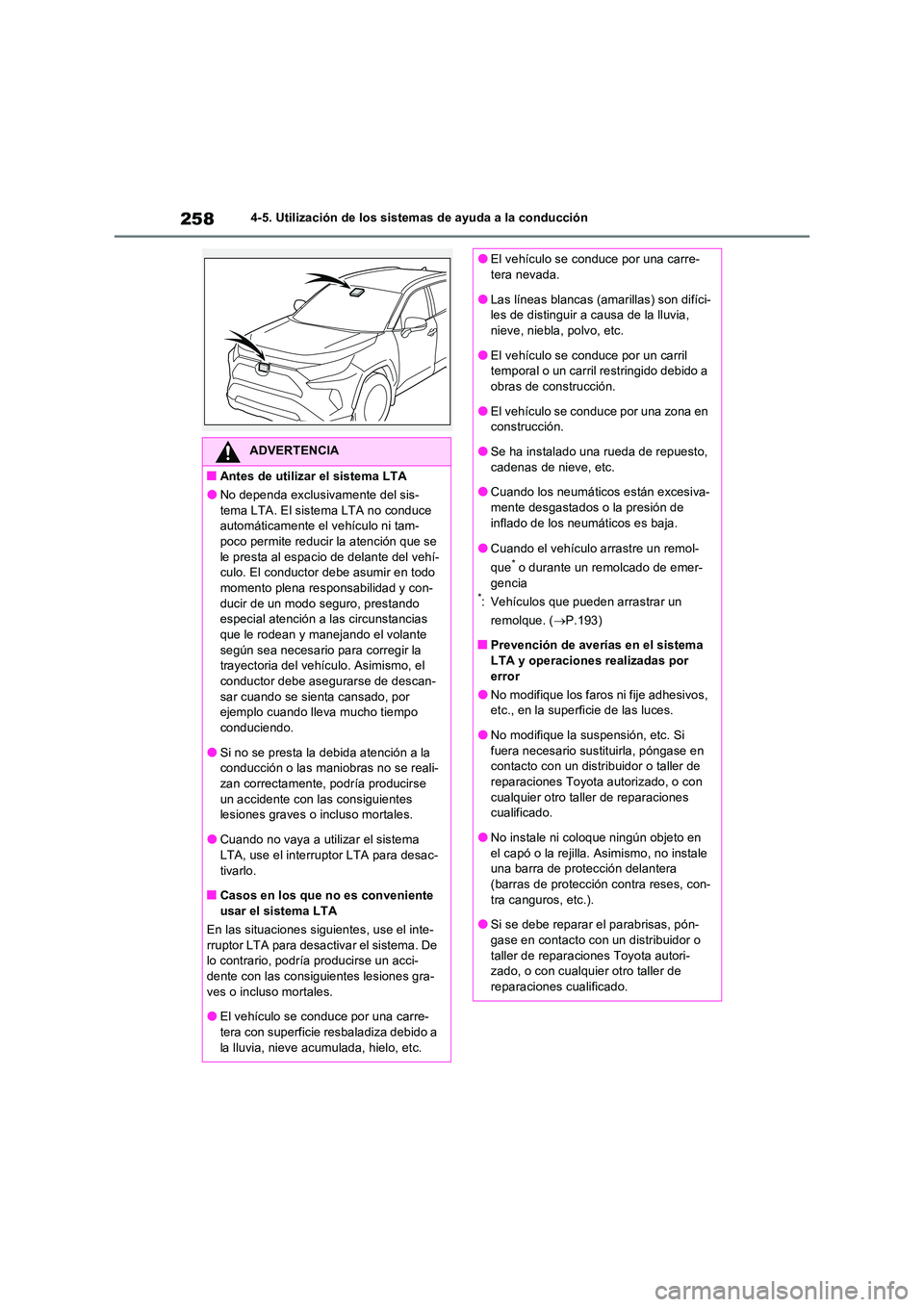

2584-5. Utilización de los sistemas de ayuda a la conducción
ADVERTENCIA
QAntes de utilizar el sistema LTA
ONo dependa exclusivamente del sis- tema LTA. El sistema LTA no conduce automáticamente el vehículo ni tam-
poco permite reducir la atención que se le presta al espacio de delante del vehí-culo. El conductor debe asumir en todo
momento plena responsabilidad y con- ducir de un modo s eguro, prestando especial atención a las circunstancias
que le rodean y manejando el volante según sea necesario para corregir la trayectoria del vehículo. Asimismo, el
conductor debe asegurarse de descan- sar cuando se sienta cansado, por ejemplo cuando lleva mucho tiempo
conduciendo.
OSi no se presta la debida atención a la conducción o las maniobras no se reali-
zan correctamente, podría producirse un accidente con las consiguientes lesiones graves o incluso mortales.
OCuando no vaya a utilizar el sistema LTA, use el interruptor LTA para desac-
tivarlo.
QCasos en los que no es conveniente usar el sistema LTA
En las situaciones siguientes, use el inte-
rruptor LTA para desactivar el sistema. De lo contrario, podría producirse un acci-dente con las consiguientes lesiones gra-
ves o incluso mortales.
OEl vehículo se conduce por una carre- tera con superficie resbaladiza debido a
la lluvia, nieve acumulada, hielo, etc.
OEl vehículo se conduce por una carre- tera nevada.
OLas líneas blancas (amarillas) son difíci-les de distinguir a causa de la lluvia, nieve, niebla, polvo, etc.
OEl vehículo se conduce por un carril temporal o un carril restringido debido a obras de construcción.
OEl vehículo se conduce por una zona en construcción.
OSe ha instalado una rueda de repuesto,
cadenas de nieve, etc.
OCuando los neumáticos están excesiva- mente desgastados o la presión de
inflado de los neumáticos es baja.
OCuando el vehículo arrastre un remol-
que* o durante un remolcado de emer-
gencia*: Vehículos que pueden arrastrar un
remolque. ( P.193)
QPrevención de averías en el sistema LTA y operaciones realizadas por
error
ONo modifique los faros ni fije adhesivos, etc., en la superficie de las luces.
ONo modifique la suspensión, etc. Si
fuera necesario sustituirla, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
ONo instale ni coloque ningún objeto en
el capó o la rejilla. Asimismo, no instale una barra de protección delantera (barras de protección contra reses, con-
tra canguros, etc.).
OSi se debe reparar el parabrisas, pón- gase en contacto con un distribuidor o
taller de reparaciones Toyota autori- zado, o con cualquier otro taller de reparaciones cualificado.

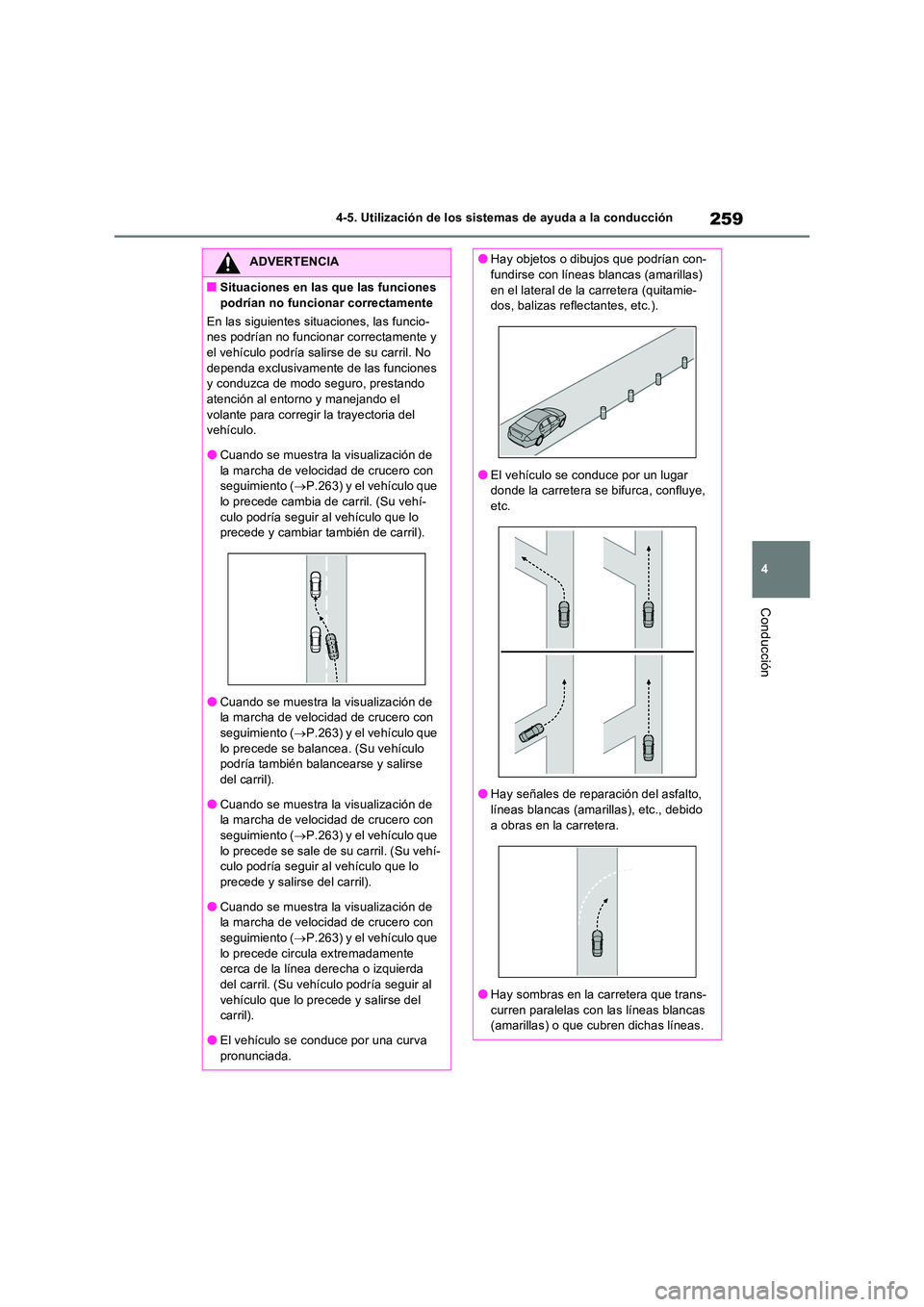

259
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ADVERTENCIA
QSituaciones en las que las funciones
podrían no funcionar correctamente
En las siguientes situaciones, las funcio- nes podrían no funcionar correctamente y el vehículo podría salirse de su carril. No
dependa exclusivamente de las funciones y conduzca de modo seguro, prestando atención al entorno y manejando el
volante para corregir la trayectoria del vehículo.
OCuando se muestra la visualización de
la marcha de velocidad de crucero con seguimiento ( P.263) y el vehículo que lo precede cambia de carril. (Su vehí-
culo podría seguir al vehículo que lo precede y cambiar también de carril).
OCuando se muestra la visualización de la marcha de velocidad de crucero con
seguimiento ( P.263) y el vehículo que lo precede se balancea. (Su vehículo podría también balancearse y salirse
del carril).
OCuando se muestra la visualización de la marcha de velocidad de crucero con
seguimiento ( P.263) y el vehículo que lo precede se sale de su carril. (Su vehí-culo podría seguir al vehículo que lo
precede y salirse del carril).
OCuando se muestra la visualización de la marcha de velocidad de crucero con
seguimiento ( P.263) y el vehículo que lo precede circula extremadamente cerca de la línea derecha o izquierda
del carril. (Su vehículo podría seguir al vehículo que lo precede y salirse del carril).
OEl vehículo se conduce por una curva pronunciada.
OHay objetos o dibujos que podrían con-fundirse con líneas blancas (amarillas)
en el lateral de la carretera (quitamie- dos, balizas reflectantes, etc.).
OEl vehículo se conduce por un lugar donde la carretera se bifurca, confluye, etc.
OHay señales de reparación del asfalto, líneas blancas (amarillas), etc., debido
a obras en la carretera.
OHay sombras en la carretera que trans-
curren paralelas con las líneas blancas (amarillas) o que cubren dichas líneas.

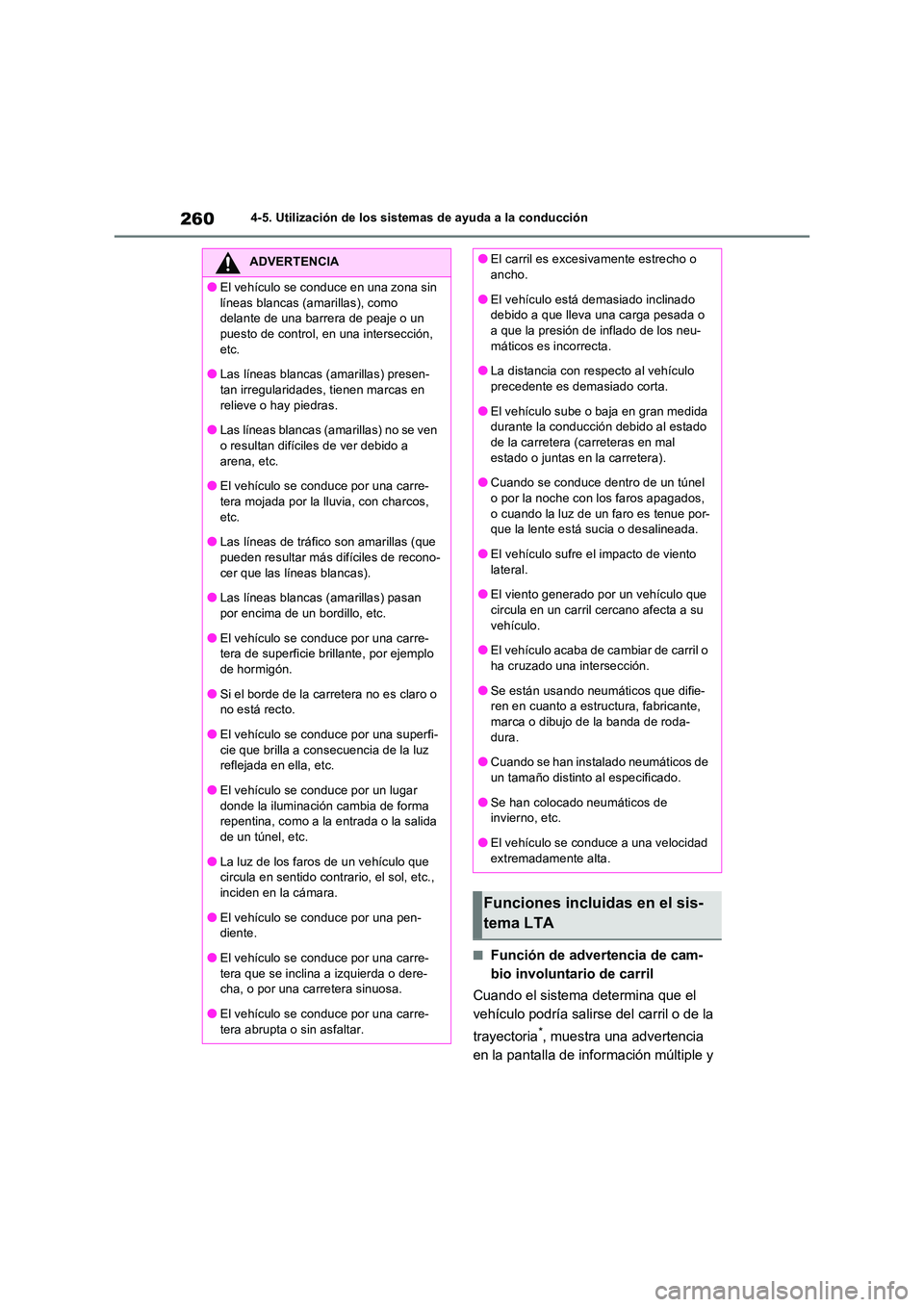

2604-5. Utilización de los sistemas de ayuda a la conducción
QFunción de advertencia de cam-
bio involuntario de carril
Cuando el sistema determina que el
vehículo podría salirse del carril o de la
trayectoria*, muestra una advertencia
en la pantalla de información múltiple y
ADVERTENCIA
OEl vehículo se conduce en una zona sin
líneas blancas (amarillas), como delante de una barrera de peaje o un puesto de control, en una intersección,
etc.
OLas líneas blancas (amarillas) presen- tan irregularidades, tienen marcas en
relieve o hay piedras.
OLas líneas blancas (amarillas) no se ven o resultan difíciles de ver debido a
arena, etc.
OEl vehículo se conduce por una carre- tera mojada por la lluvia, con charcos,
etc.
OLas líneas de tráfico son amarillas (que pueden resultar más difíciles de recono-
cer que las líneas blancas).
OLas líneas blancas (amarillas) pasan por encima de un bordillo, etc.
OEl vehículo se conduce por una carre-tera de superficie brillante, por ejemplo de hormigón.
OSi el borde de la carretera no es claro o no está recto.
OEl vehículo se conduce por una superfi-cie que brilla a consecuencia de la luz reflejada en ella, etc.
OEl vehículo se conduce por un lugar donde la iluminación cambia de forma repentina, como a la entrada o la salida
de un túnel, etc.
OLa luz de los faros de un vehículo que circula en sentido contrario, el sol, etc.,
inciden en la cámara.
OEl vehículo se conduce por una pen- diente.
OEl vehículo se conduce por una carre-tera que se inclina a izquierda o dere-cha, o por una carretera sinuosa.
OEl vehículo se conduce por una carre-tera abrupta o sin asfaltar.
OEl carril es excesivamente estrecho o ancho.
OEl vehículo está demasiado inclinado debido a que lleva una carga pesada o a que la presión de inflado de los neu-
máticos es incorrecta.
OLa distancia con respecto al vehículo precedente es demasiado corta.
OEl vehículo sube o baja en gran medida durante la conducción debido al estado de la carretera (carreteras en mal
estado o juntas en la carretera).
OCuando se conduce dentro de un túnel o por la noche con los faros apagados,
o cuando la luz de un faro es tenue por- que la lente está sucia o desalineada.
OEl vehículo sufre el impacto de viento
lateral.
OEl viento generado por un vehículo que circula en un carril cercano afecta a su
vehículo.
OEl vehículo acaba de cambiar de carril o ha cruzado una intersección.
OSe están usando neumáticos que difie-ren en cuanto a estructura, fabricante, marca o dibujo de la banda de roda-
dura.
OCuando se han instalado neumáticos de un tamaño distinto al especificado.
OSe han colocado neumáticos de invierno, etc.
OEl vehículo se conduce a una velocidad
extremadamente alta.
Funciones incluidas en el sis-
tema LTA

261

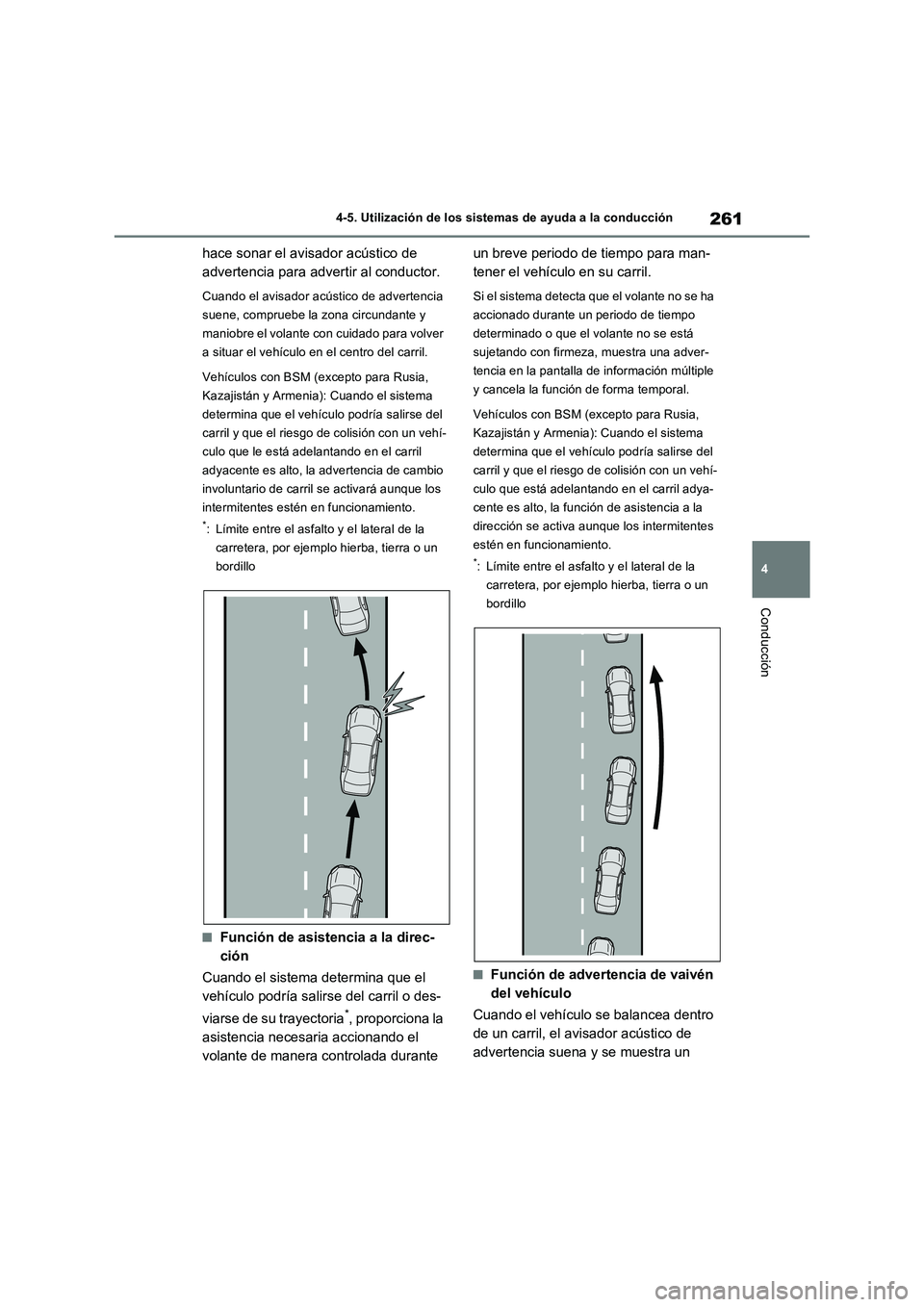

4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
hace sonar el avisador acústico de
advertencia para advertir al conductor.
Cuando el avisador acústico de advertencia
suene, compruebe la zona circundante y
maniobre el volante con cuidado para volver
a situar el vehículo en el centro del carril.
Vehículos con BSM (excepto para Rusia,
Kazajistán y Armenia): Cuando el sistema
determina que el vehículo podría salirse del
carril y que el riesgo de colisión con un vehí-
culo que le está adelantando en el carril
adyacente es alto, la advertencia de cambio
involuntario de carril se activará aunque los
intermitentes estén en funcionamiento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
QFunción de asistencia a la direc-
ción
Cuando el sistema determina que el
vehículo podría salirse del carril o des-
viarse de su trayectoria
*, proporciona la
asistencia necesaria accionando el
volante de manera controlada durante un breve periodo de tiempo para man-
tener el vehículo en su carril.
Si el sistema detecta que el volante no se ha
accionado durante un periodo de tiempo
determinado o que el volante no se está
sujetando con firmeza, muestra una adver-
tencia en la pantalla de información múltiple
y cancela la función de forma temporal.
Vehículos con BSM (excepto para Rusia,
Kazajistán y Armenia): Cuando el sistema
determina que el vehículo podría salirse del
carril y que el riesgo de colisión con un vehí-
culo que está adelantando en el carril adya-
cente es alto, la función de asistencia a la
dirección se activa aunque los intermitentes
estén en funcionamiento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
QFunción de advertencia de vaivén
del vehículo
Cuando el vehículo se balancea dentro
de un carril, el avisador acústico de
advertencia suena y se muestra un

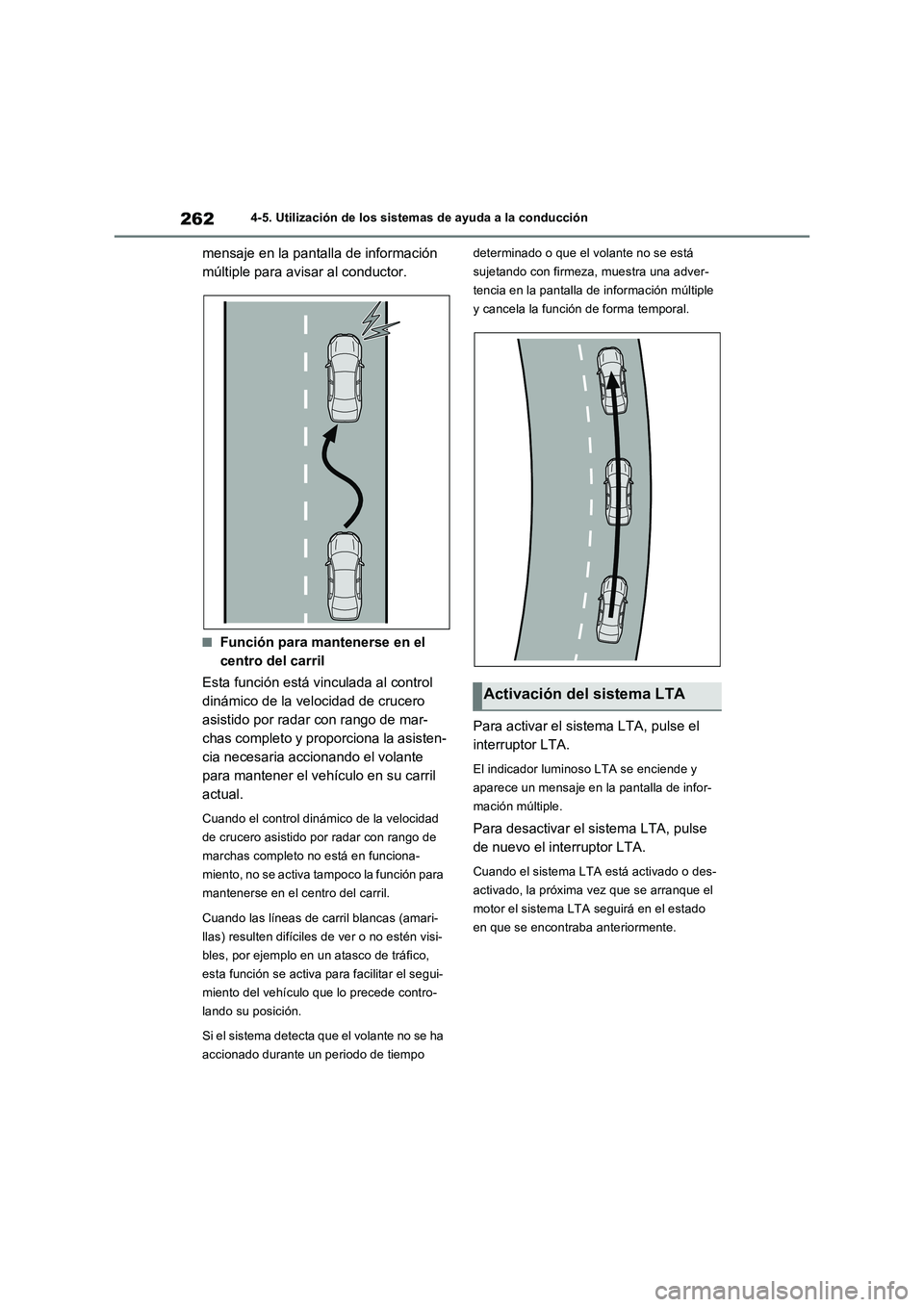

2624-5. Utilización de los sistemas de ayuda a la conducción
mensaje en la pantalla de información
múltiple para avisar al conductor.
QFunción para mantenerse en el
centro del carril
Esta función está vinculada al control
dinámico de la velocidad de crucero
asistido por radar con rango de mar-
chas completo y proporciona la asisten-
cia necesaria accionando el volante
para mantener el vehículo en su carril
actual.
Cuando el control dinámico de la velocidad
de crucero asistido por radar con rango de
marchas completo no está en funciona-
miento, no se activa tampoco la función para
mantenerse en el centro del carril.
Cuando las líneas de carril blancas (amari-
llas) resulten difíciles de ver o no estén visi-
bles, por ejemplo en un atasco de tráfico,
esta función se activa para facilitar el segui-
miento del vehículo que lo precede contro-
lando su posición.
Si el sistema detecta que el volante no se ha
accionado durante un periodo de tiempo determinado o que el volante no se está
sujetando con firmeza, muestra una adver-
tencia en la pantalla de información múltiple
y cancela la función de forma temporal.
Para activar el sistema LTA, pulse el
interruptor LTA.
El indicador luminoso LTA se enciende y
aparece un mensaje en la pantalla de infor-
mación múltiple.
Para desactivar el sistema LTA, pulse
de nuevo el interruptor LTA.
Cuando el sistema LTA está activado o des-
activado, la próxima vez que se arranque el
motor el sistema LTA seguirá en el estado
en que se encontraba anteriormente.
Activación del sistema LTA
