2022 TOYOTA RAV4 Manual del propietario (in Spanish)

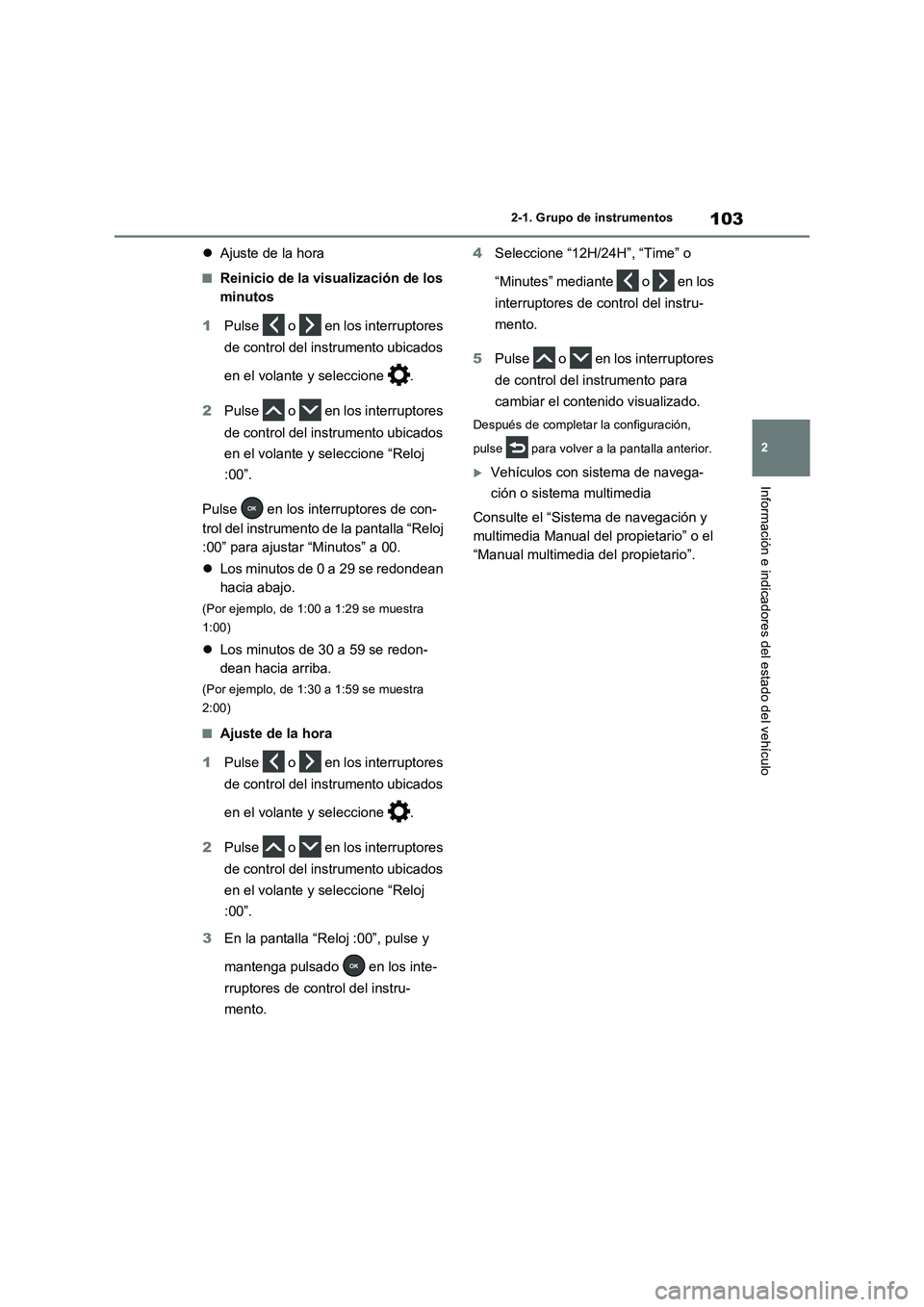

103
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Ajuste de la hora
QReinicio de la visualización de los
minutos
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
1:00)
Los minutos de 30 a 59 se redon-
dean hacia arriba.
(Por ejemplo, de 1:30 a 1:59 se muestra
2:00)
QAjuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los
interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.

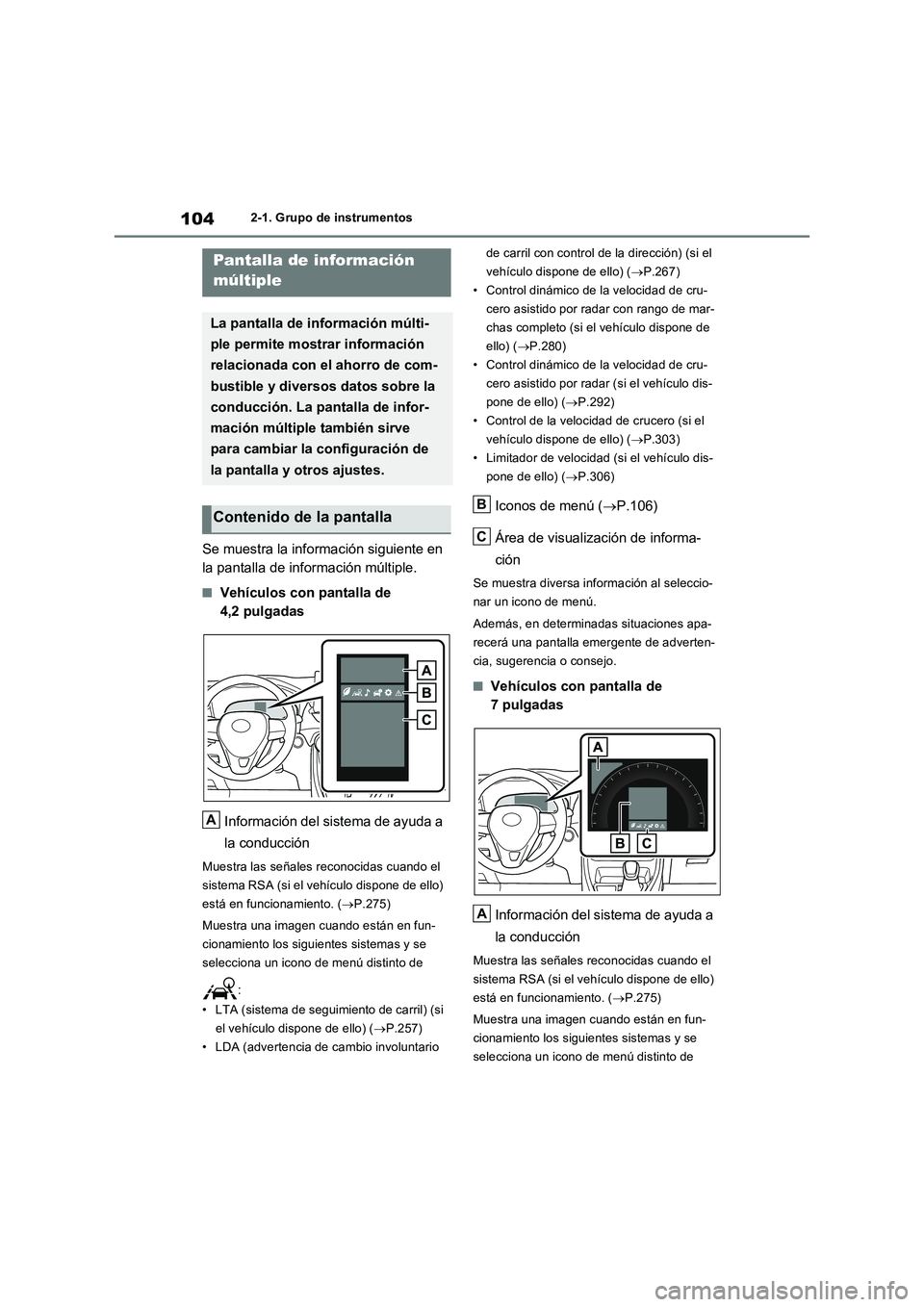

1042-1. Grupo de instrumentos
Se muestra la información siguiente en
la pantalla de información múltiple.
QVehículos con pantalla de
4,2 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.275)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.257)
• LDA (advertencia de cambio involuntario
de carril con control de la dirección) (si el
vehículo dispone de ello) ( P.267)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) ( P.280)
• Control dinámico de la velocidad de cru-
cero asistido por radar (si el vehículo dis-
pone de ello) ( P.292)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) ( P.303)
• Limitador de velocidad (si el vehículo dis-
pone de ello) ( P.306)
Iconos de menú (P.106)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
QVehículos con pantalla de
7 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.275)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A
B
C
A

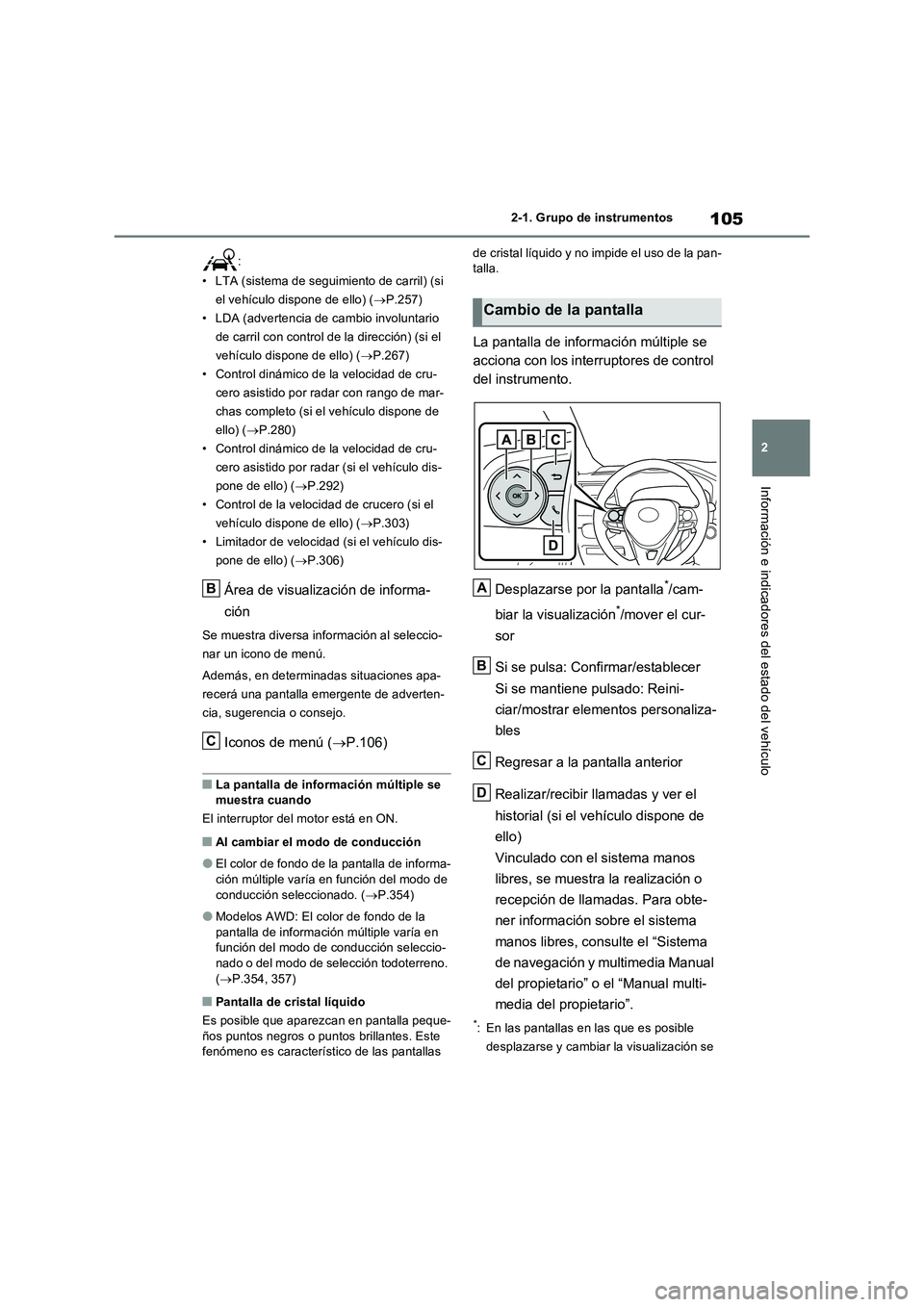

105
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) (P.257)
• LDA (advertencia de cambio involuntario
de carril con control de la dirección) (si el
vehículo dispone de ello) (P.267)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) (P.280)
• Control dinámico de la velocidad de cru-
cero asistido por radar (si el vehículo dis-
pone de ello) (P.292)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) (P.303)
• Limitador de velocidad (si el vehículo dis-
pone de ello) (P.306)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú (P.106)
QLa pantalla de información múltiple se
muestra cuando
El interruptor del motor está en ON.
QAl cambiar el modo de conducción
OEl color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado. (P.354)
OModelos AWD: El color de fondo de la
pantalla de información múltiple varía en
función del modo de conducción seleccio-
nado o del modo de selección todoterreno.
(P.354, 357)
QPantalla de cristal líquido
Es posible que aparezcan en pantalla peque-
ños puntos negros o puntos brillantes. Este
fenómeno es característico de las pantallas de cristal líquido y no impide el uso de la pan-
talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.
Desplazarse por la pantalla
*/cam-
biar la visualización
*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Realizar/recibir llamadas y ver el
historial (si el vehículo dispone de
ello)
Vinculado con el sistema manos
libres, se muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
B
C
Cambio de la pantalla
A
B
C
D

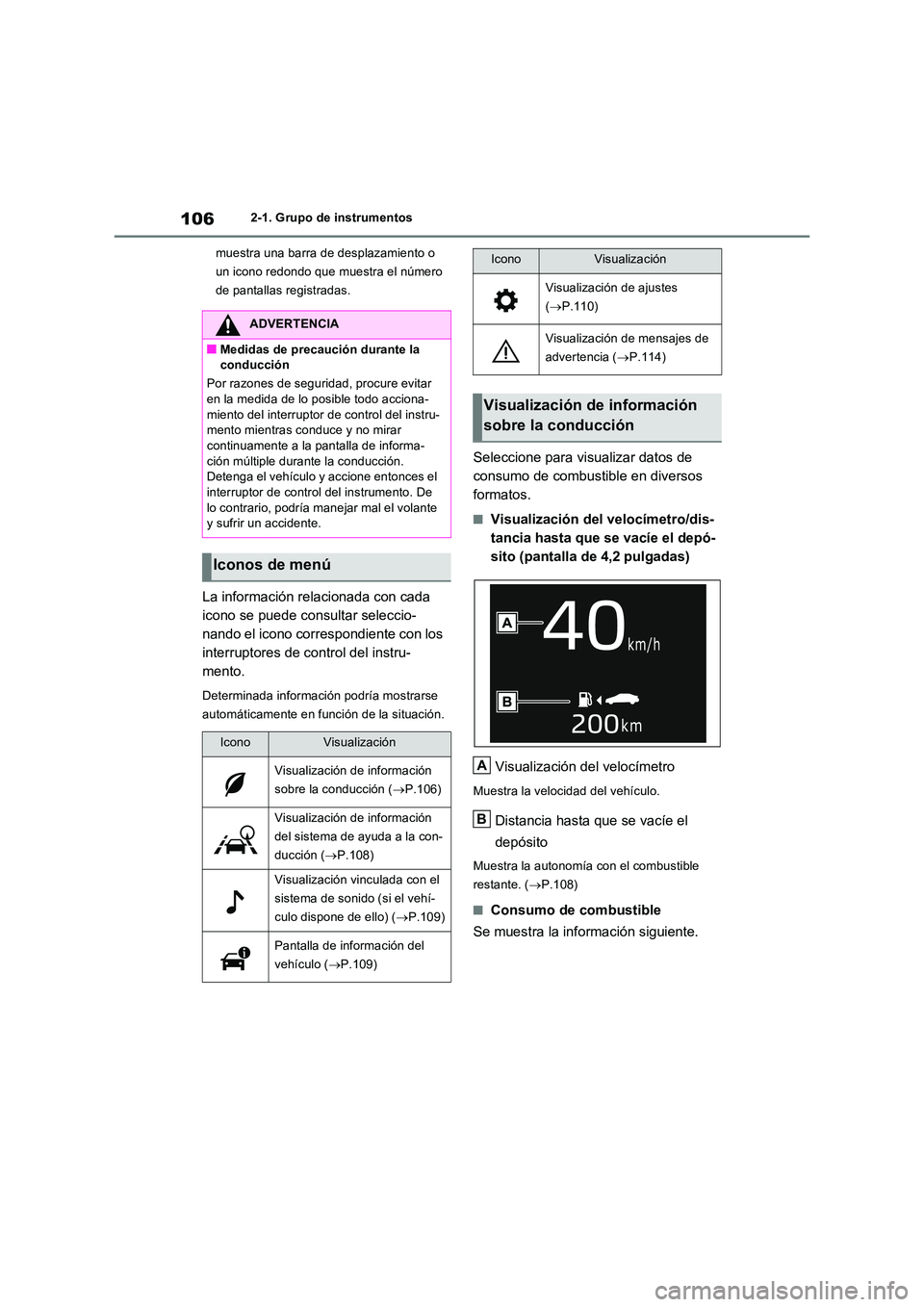

1062-1. Grupo de instrumentos
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
La información relacionada con cada
icono se puede consultar seleccio-
nando el icono correspondiente con los
interruptores de control del instru-
mento.
Determinada información podría mostrarse
automáticamente en función de la situación.
Seleccione para visualizar datos de
consumo de combustible en diversos
formatos.
QVisualización del velocímetro/dis-
tancia hasta que se vacíe el depó-
sito (pantalla de 4,2 pulgadas)
Visualización del velocímetro
Muestra la velocidad del vehículo.
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. ( P.108)
QConsumo de combustible
Se muestra la información siguiente.
ADVERTENCIA
QMedidas de precaución durante la conducción
Por razones de seguridad, procure evitar en la medida de lo posible todo acciona-
miento del interruptor de control del instru- mento mientras conduce y no mirar continuamente a la pantalla de informa-
ción múltiple durante la conducción. Detenga el vehículo y accione entonces el interruptor de control del instrumento. De
lo contrario, podría manejar mal el volante y sufrir un accidente.
Iconos de menú
IconoVisualización
Visualización de información
sobre la conducción ( P.106)
Visualización de información
del sistema de ayuda a la con-
ducción ( P.108)
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello) ( P.109)
Pantalla de información del
vehículo ( P.109)
Visualización de ajustes
( P.110)
Visualización de mensajes de
advertencia ( P.114)
Visualización de información
sobre la conducción
IconoVisualización
A
B

107
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

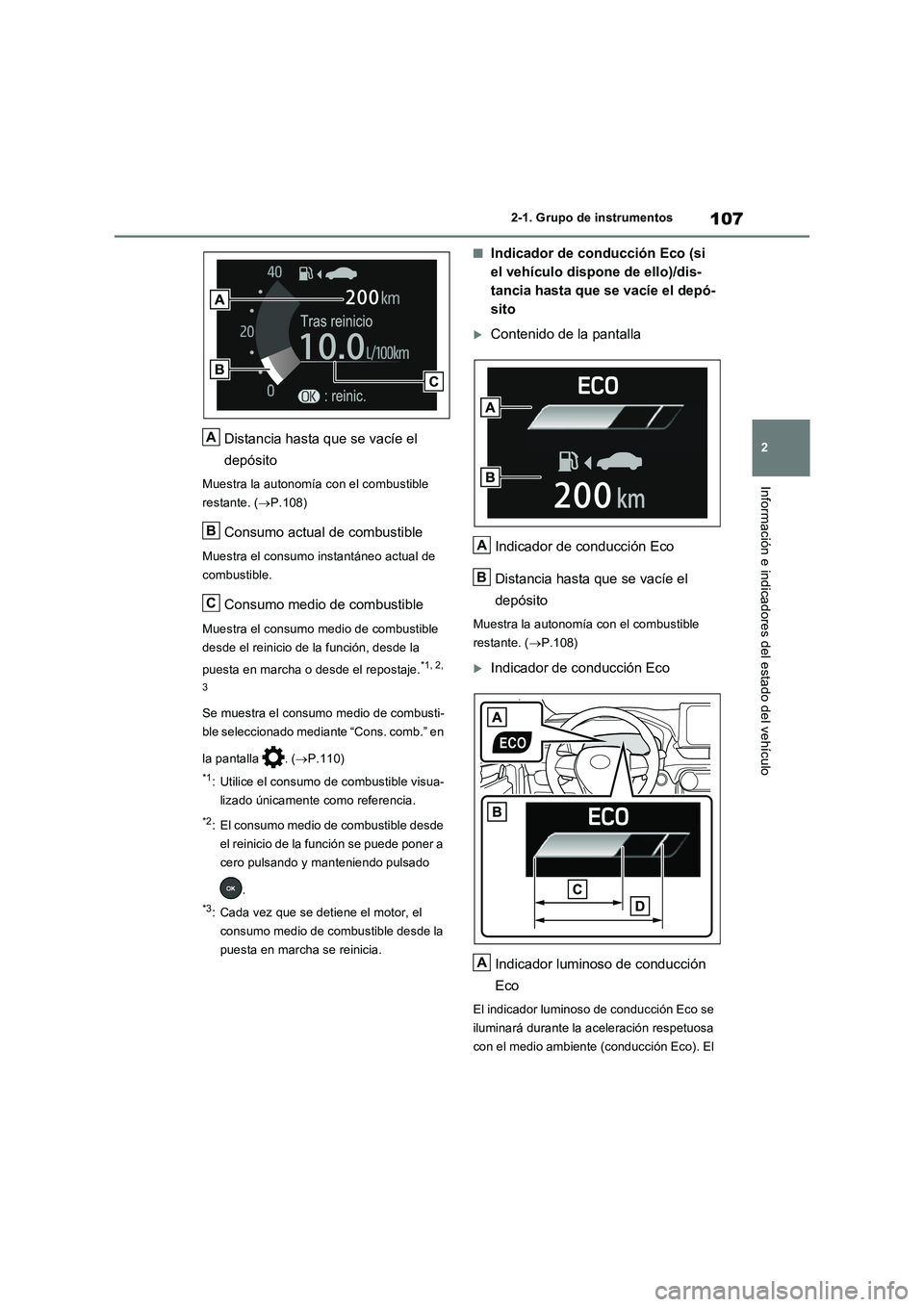

Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. (P.108)
Consumo actual de combustible
Muestra el consumo instantáneo actual de
combustible.
Consumo medio de combustible
Muestra el consumo medio de combustible
desde el reinicio de la función, desde la
puesta en marcha o desde el repostaje.
*1, 2,
3
Se muestra el consumo medio de combusti-
ble seleccionado mediante “Cons. comb.” en
la pantalla . (P.110)
*1: Utilice el consumo de combustible visua-
lizado únicamente como referencia.
*2: El consumo medio de combustible desde
el reinicio de la función se puede poner a
cero pulsando y manteniendo pulsado
.
*3: Cada vez que se detiene el motor, el
consumo medio de combustible desde la
puesta en marcha se reinicia.
QIndicador de conducción Eco (si
el vehículo dispone de ello)/dis-
tancia hasta que se vacíe el depó-
sito
Contenido de la pantalla
Indicador de conducción Eco
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. (P.108)
Indicador de conducción Eco
Indicador luminoso de conducción
Eco
El indicador luminoso de conducción Eco se
iluminará durante la aceleración respetuosa
con el medio ambiente (conducción Eco). El
A
B
C
A
B
A

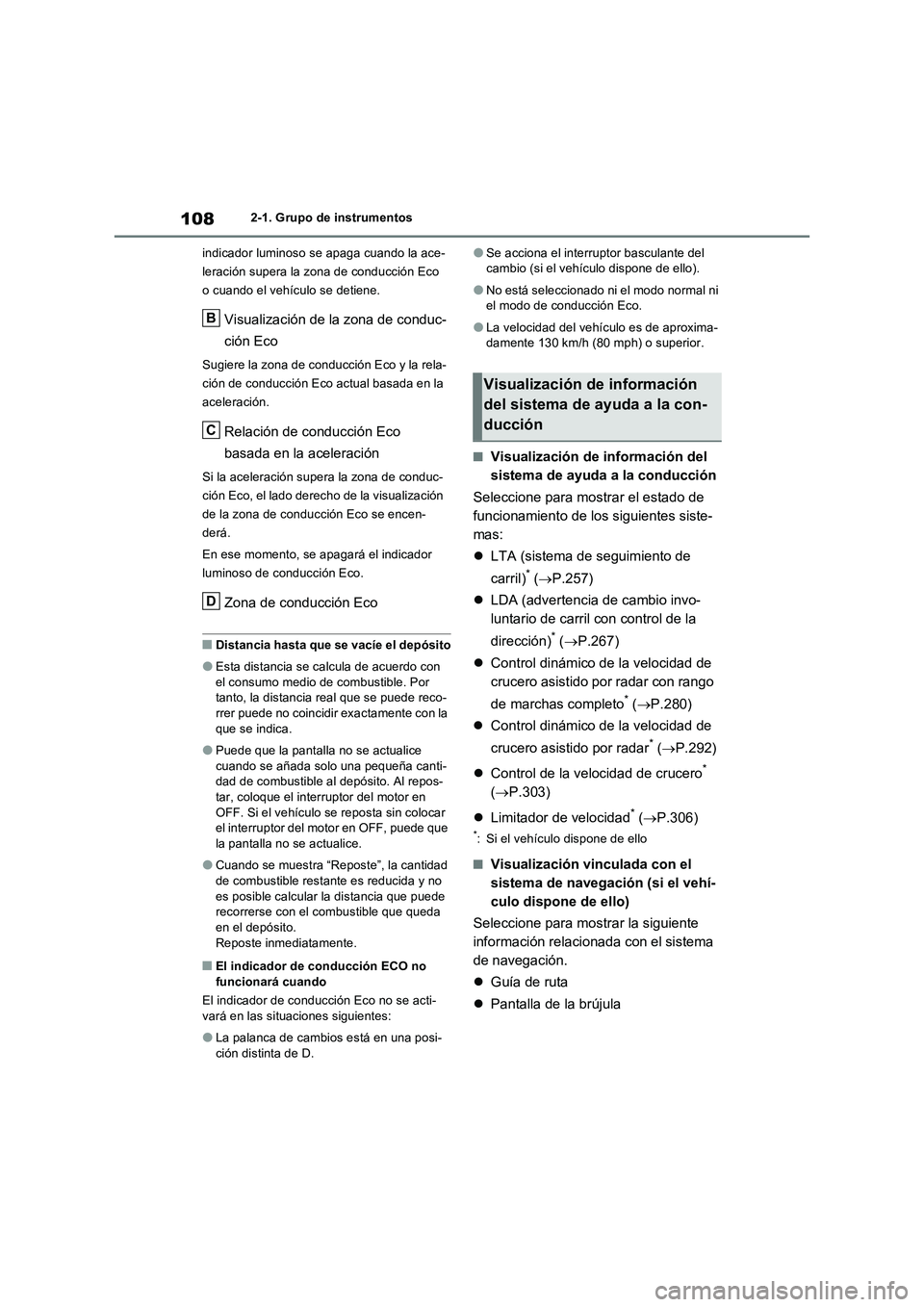

1082-1. Grupo de instrumentos
indicador luminoso se apaga cuando la ace-
leración supera la zona de conducción Eco
o cuando el vehículo se detiene.
Visualización de la zona de conduc-
ción Eco
Sugiere la zona de conducción Eco y la rela-
ción de conducción Eco actual basada en la
aceleración.
Relación de conducción Eco
basada en la aceleración
Si la aceleración supera la zona de conduc-
ción Eco, el lado derecho de la visualización
de la zona de conducción Eco se encen-
derá.
En ese momento, se apagará el indicador
luminoso de conducción Eco.
Zona de conducción Eco
QDistancia hasta que se vacíe el depósito
OEsta distancia se calcula de acuerdo con
el consumo medio de combustible. Por
tanto, la distancia real que se puede reco-
rrer puede no coincidir exactamente con la
que se indica.
OPuede que la pantalla no se actualice
cuando se añada solo una pequeña canti-
dad de combustible al depósito. Al repos-
tar, coloque el interruptor del motor en
OFF. Si el vehículo se reposta sin colocar
el interruptor del motor en OFF, puede que
la pantalla no se actualice.
OCuando se muestra “Reposte”, la cantidad
de combustible restante es reducida y no
es posible calcular la distancia que puede
recorrerse con el combustible que queda
en el depósito.
Reposte inmediatamente.
QEl indicador de conducción ECO no
funcionará cuando
El indicador de conducción Eco no se acti-
vará en las situaciones siguientes:
OLa palanca de cambios está en una posi-
ción distinta de D.
OSe acciona el interruptor basculante del
cambio (si el vehículo dispone de ello).
ONo está seleccionado ni el modo normal ni
el modo de conducción Eco.
OLa velocidad del vehículo es de aproxima-
damente 130 km/h (80 mph) o superior.
QVisualización de información del
sistema de ayuda a la conducción
Seleccione para mostrar el estado de
funcionamiento de los siguientes siste-
mas:
LTA (sistema de seguimiento de
carril)
* (P.257)
LDA (advertencia de cambio invo-
luntario de carril con control de la
dirección)
* (P.267)
Control dinámico de la velocidad de
crucero asistido por radar con rango
de marchas completo
* (P.280)
Control dinámico de la velocidad de
crucero asistido por radar
* (P.292)
Control de la velocidad de crucero
*
(P.303)
Limitador de velocidad
* (P.306)
*: Si el vehículo dispone de ello
QVisualización vinculada con el
sistema de navegación (si el vehí-
culo dispone de ello)
Seleccione para mostrar la siguiente
información relacionada con el sistema
de navegación.
Guía de ruta
Pantalla de la brújula
B
C
D
Visualización de información
del sistema de ayuda a la con-
ducción

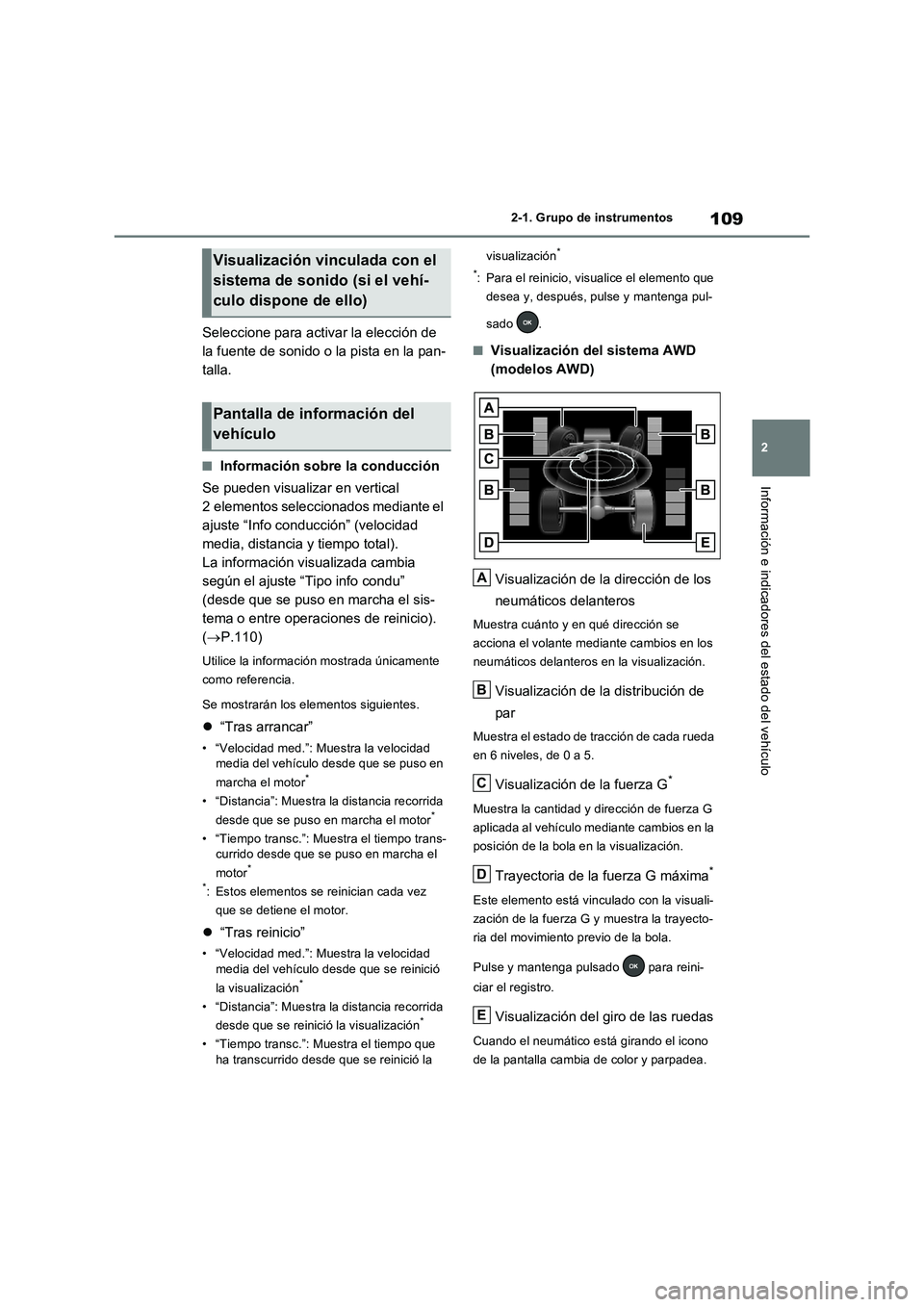

109
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Seleccione para activar la elección de
la fuente de sonido o la pista en la pan-
talla.
QInformación sobre la conducción
Se pueden visualizar en vertical
2 elementos seleccionados mediante el
ajuste “Info conducción” (velocidad
media, distancia y tiempo total).
La información visualizada cambia
según el ajuste “Tipo info condu”
(desde que se puso en marcha el sis-
tema o entre operaciones de reinicio).
(P.110)
Utilice la información mostrada únicamente
como referencia.
Se mostrarán los elementos siguientes.
“Tras arrancar”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se puso en
marcha el motor
*
• “Distancia”: Muestra la distancia recorrida
desde que se puso en marcha el motor*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se puso en marcha el
motor
*
*
: Estos elementos se reinician cada vez
que se detiene el motor.
“Tras reinicio”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se reinició
la visualización
*
• “Distancia”: Muestra la distancia recorrida
desde que se reinició la visualización*
• “Tiempo transc.”: Muestra el tiempo que
ha transcurrido desde que se reinició la visualización
*
*
: Para el reinicio, visualice el elemento que
desea y, después, pulse y mantenga pul-
sado .
QVisualización del sistema AWD
(modelos AWD)
Visualización de la dirección de los
neumáticos delanteros
Muestra cuánto y en qué dirección se
acciona el volante mediante cambios en los
neumáticos delanteros en la visualización.
Visualización de la distribución de
par
Muestra el estado de tracción de cada rueda
en 6 niveles, de 0 a 5.
Visualización de la fuerza G*
Muestra la cantidad y dirección de fuerza G
aplicada al vehículo mediante cambios en la
posición de la bola en la visualización.
Trayectoria de la fuerza G máxima*
Este elemento está vinculado con la visuali-
zación de la fuerza G y muestra la trayecto-
ria del movimiento previo de la bola.
Pulse y mantenga pulsado para reini-
ciar el registro.
Visualización del giro de las ruedas
Cuando el neumático está girando el icono
de la pantalla cambia de color y parpadea.
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello)
Pantalla de información del
vehículo
A
B
C
D
E

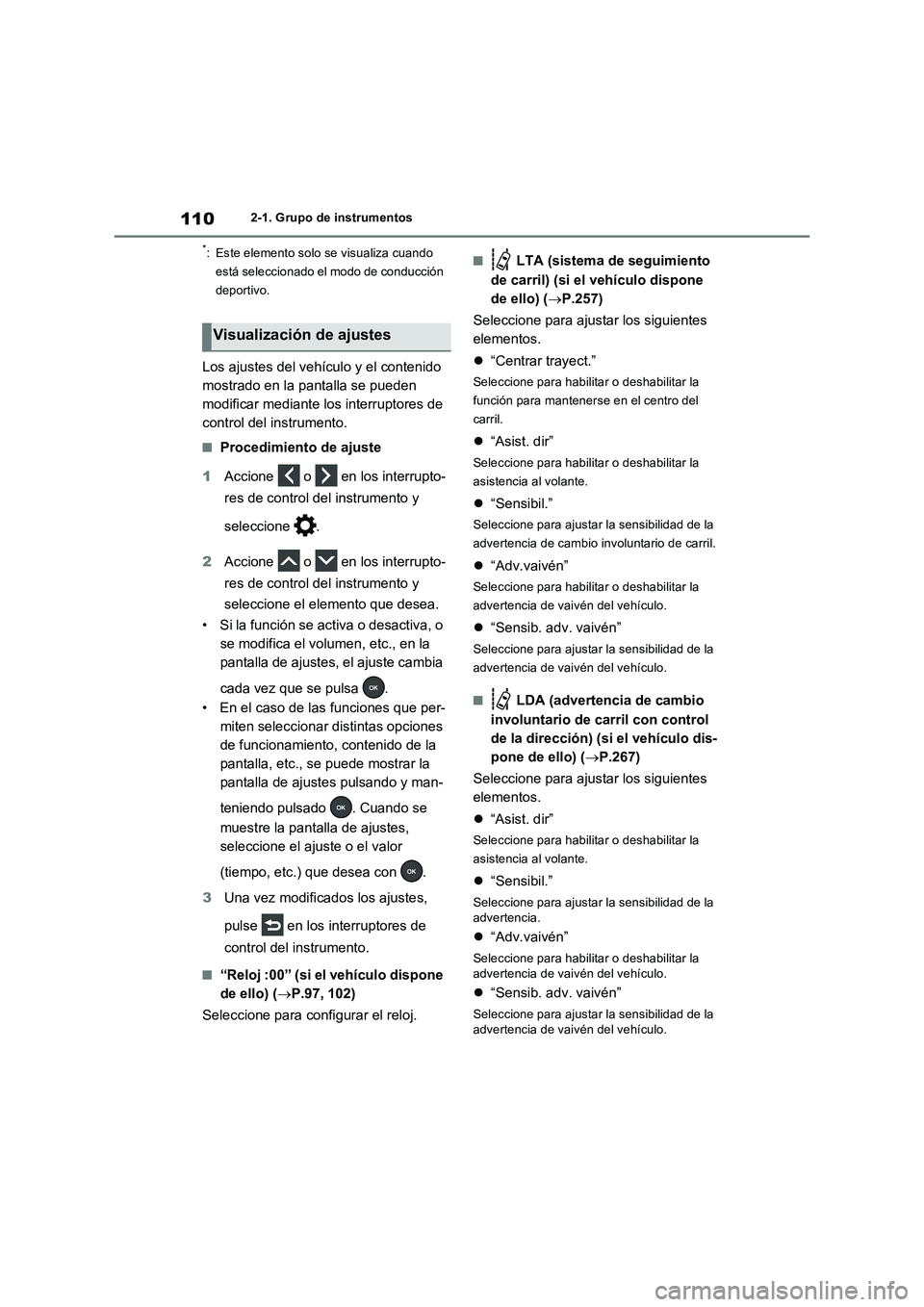

1102-1. Grupo de instrumentos
*: Este elemento solo se visualiza cuando
está seleccionado el modo de conducción
deportivo.
Los ajustes del vehículo y el contenido
mostrado en la pantalla se pueden
modificar mediante los interruptores de
control del instrumento.
QProcedimiento de ajuste
1Accione o en los interrupto-
res de control del instrumento y
seleccione .
2Accione o en los interrupto-
res de control del instrumento y
seleccione el elemento que desea.
• Si la función se activa o desactiva, o
se modifica el volumen, etc., en la
pantalla de ajustes, el ajuste cambia
cada vez que se pulsa .
• En el caso de las funciones que per-
miten seleccionar distintas opciones
de funcionamiento, contenido de la
pantalla, etc., se puede mostrar la
pantalla de ajustes pulsando y man-
teniendo pulsado . Cuando se
muestre la pantalla de ajustes,
seleccione el ajuste o el valor
(tiempo, etc.) que desea con .
3Una vez modificados los ajustes,
pulse en los interruptores de
control del instrumento.
Q“Reloj :00” (si el vehículo dispone
de ello) (P.97, 102)
Seleccione para configurar el reloj.
Q LTA (sistema de seguimiento
de carril) (si el vehículo dispone
de ello) (P.257)
Seleccione para ajustar los siguientes
elementos.
“Centrar trayect.”
Seleccione para habilitar o deshabilitar la
función para mantenerse en el centro del
carril.
“Asist. dir”
Seleccione para habilitar o deshabilitar la
asistencia al volante.
“Sensibil.”
Seleccione para ajustar la sensibilidad de la
advertencia de cambio involuntario de carril.
“Adv.vaivén”
Seleccione para habilitar o deshabilitar la
advertencia de vaivén del vehículo.
“Sensib. adv. vaivén”
Seleccione para ajustar la sensibilidad de la
advertencia de vaivén del vehículo.
Q LDA (advertencia de cambio
involuntario de carril con control
de la dirección) (si el vehículo dis-
pone de ello) (P.267)
Seleccione para ajustar los siguientes
elementos.
“Asist. dir”
Seleccione para habilitar o deshabilitar la
asistencia al volante.
“Sensibil.”
Seleccione para ajustar la sensibilidad de la
advertencia.
“Adv.vaivén”
Seleccione para habilitar o deshabilitar la
advertencia de vaivén del vehículo.
“Sensib. adv. vaivén”
Seleccione para ajustar la sensibilidad de la
advertencia de vaivén del vehículo.
Visualización de ajustes
