2022 TOYOTA RAV4 Manual del propietario (in Spanish)

335
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Distancia aproximada al objeto: De 34 cm (1,11 pies) a 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Distancia aproximada al objeto: Menos de 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
QFuncionamiento del avisador
acústico y distancia hasta un
objeto
Cuando los sensores están en funcio-
namiento suena un avisador acústico.
Cuanto más se aproxime el vehículo
a un objeto, más rápido sonará el
avisador acústico.
El avisador acústico suena de forma
continua en cuanto la distancia entre
el vehículo y el objeto es inferior a la
siguiente.
• Vehículos sin PKSB: Aproximadamente
35 cm (1,14 pies)
• Vehículos con PKSB: Aproximadamente
34 cm (1,11 pies)
Cuando 2 o más sensores detectan
a la vez un objeto inmóvil, el avisa-
dor acústico suena para advertir del
obstáculo más cercano.
Vehículos con PKSB: Aunque los
sensores estén en funcionamiento,
el avisador acústico estará silen-
ciado en ciertas situaciones. (fun-ción para silenciar automáticamente
el avisador acústico)
QDesactivación de los sonidos del avisa-
dor acústico (vehículos con PKSB)
OFunción para silenciar automáticamente el
avisador acústico
Aunque los sensores estén en funciona-
miento, el avisador acústico estará silenciado
en las situaciones siguientes:
• La distancia entre el vehículo y el objeto
detectado no se reduce (excepto cuando
la distancia entre el vehículo y el objeto es
de 34 cm [1,11 pies] o menos).
• Su vehículo se está alejando del objeto.
• No hay objetos detectables en la trayecto-
ria de su vehículo.
No obstante, si se detecta otro objeto o la
situación cambia mientras el avisador acús-
tico está silenciado, el avisador acústico
comienza a sonar de nuevo.
OPara silenciar los sonidos del avisador
acústico
El avisador acústico se puede silenciar de
forma temporal pulsando en los interrup-
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media

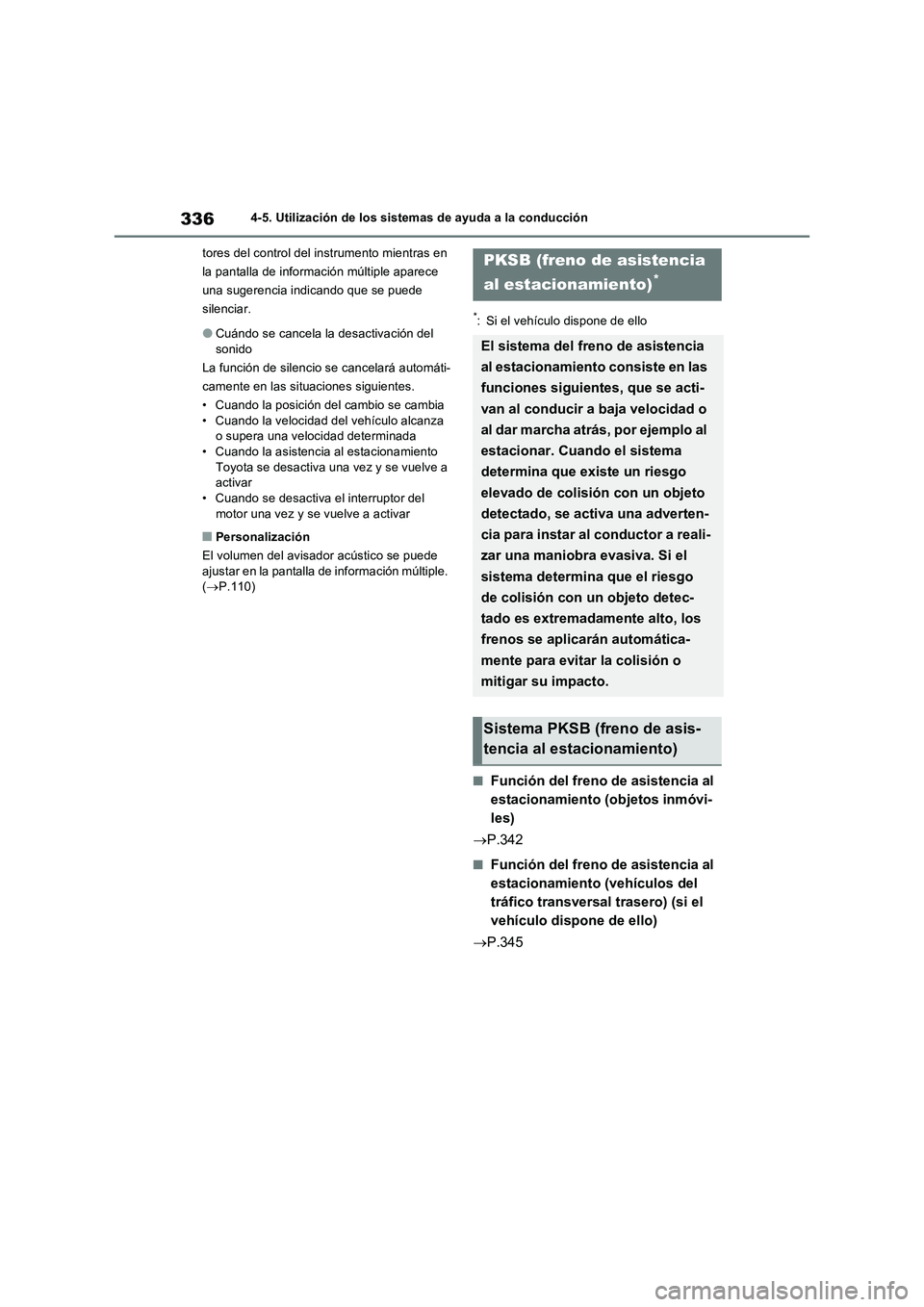

3364-5. Utilización de los sistemas de ayuda a la conducción
tores del control del instrumento mientras en
la pantalla de información múltiple aparece
una sugerencia indicando que se puede
silenciar.
OCuándo se cancela la desactivación del
sonido
La función de silencio se cancelará automáti-
camente en las situaciones siguientes.
• Cuando la posición del cambio se cambia
• Cuando la velocidad del vehículo alcanza
o supera una velocidad determinada
• Cuando la asistencia al estacionamiento
Toyota se desactiva una vez y se vuelve a
activar
• Cuando se desactiva el interruptor del
motor una vez y se vuelve a activar
QPersonalización
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(P.110)
*: Si el vehículo dispone de ello
QFunción del freno de asistencia al
estacionamiento (objetos inmóvi-
les)
P.342
QFunción del freno de asistencia al
estacionamiento (vehículos del
tráfico transversal trasero) (si el
vehículo dispone de ello)
P.345
PKSB (freno de asistencia
al estacionamiento)
*
El sistema del freno de asistencia
al estacionamiento consiste en las
funciones siguientes, que se acti-
van al conducir a baja velocidad o
al dar marcha atrás, por ejemplo al
estacionar. Cuando el sistema
determina que existe un riesgo
elevado de colisión con un objeto
detectado, se activa una adverten-
cia para instar al conductor a reali-
zar una maniobra evasiva. Si el
sistema determina que el riesgo
de colisión con un objeto detec-
tado es extremadamente alto, los
frenos se aplicarán automática-
mente para evitar la colisión o
mitigar su impacto.
Sistema PKSB (freno de asis-
tencia al estacionamiento)

337
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ADVERTENCIA
QMedidas de precaución relativas a la
utilización del sistema
No confíe excesivamente en el sistema, ya que de hacerlo podría provocar un acci-dente.
Conduzca siempre asegurándose de que
la zona circundante del vehículo es segura. Dependiendo del estado del vehí-culo y de la carretera, de las condiciones
meteorológicas, etc., el sistema podría no activarse.
Las capacidades de detección de los sen- sores y radares son limitadas. Conduzca
siempre asegurándose de que la zona cir- cundante del vehículo es segura.
OEl conductor es el único responsable de
una conducción segura. Conduzca siempre con precaución, prestando atención a lo que le rodea. El sistema
de freno de asistencia al estaciona- miento ha sido concebido para ayudar a reducir la gravedad de las colisiones.
No obstante, en ciertas situaciones podría no funcionar.
OEl sistema de freno de asistencia al
estacionamiento no está diseñado para detener por completo el vehículo. Ade-
más, aunque el sistema haya detenido el vehículo, es necesario pisar el pedal del freno inmediatamente, ya que el
control de frenos se cancelará al cabo de aproximadamente 2 segundos.
OEs extremadamente peligroso verificar
el funcionamiento del sistema condu- ciendo intencionadamente el vehículo hacia una pared, etc. Nunca intente rea-
lizar este tipo de acciones.
QSituaciones en las que se debe des- habilitar el freno de asistencia al
estacionamiento
En las situaciones siguientes, deshabilite el freno de asistencia al estacionamiento, ya que el sistema podría accionarse aun-
que no exista ninguna posibilidad de coli- sión.
OAl inspeccionar el vehículo utilizando un banco de posicionamiento para el cha-
sis, un dinamómetro de chasis o un banco de rodillos libres.
OAl cargar el vehículo en un barco,
camión u otro medio de transporte.
OSi la suspensión se ha modificado o se han instalado neumáticos de un tamaño
distinto al especificado.
OSi la parte delantera del vehículo está más alta o baja de lo normal a causa de
la carga transportada.
OCuando se instala equipo que pueda obstruir un sensor, como una anilla de
remolcado de emergencia, un protector para el parachoques (una moldura decorativa adicional, etc.), un soporte
para bicicletas o un quitanieves.
OAl usar dispositivos de túneles de lavado automático.
OSi el vehículo no se puede conducir de manera estable, como tras haberse visto envuelto en un accidente o si pre-
senta una avería.
OCuando el vehículo se conduce de forma deportiva o en terreno sin pavi-
mentar.
OCuando la presión de inflado de los neumáticos no es correcta.
OCuando los neumáticos están muy des-gastados.
OCuando se utilizan cadenas de nieve,
una rueda de repuesto compacta o un kit de emergencia de reparación de pin-chazos.

3384-5. Utilización de los sistemas de ayuda a la conducción
El freno de asistencia al estaciona-
miento se puede habilitar y deshabilitar
en la pantalla de la pantalla de
información múltiple. Todas las funcio-
nes del freno de asistencia al estacio-
namiento (objetos inmóviles y
vehículos del tráfico transversal tra-
sero) se habilitan o deshabilitan simul-
táneamente. ( P.110)
Cuando el freno de asistencia al estaciona-
miento está deshabilitado, se enciende el
indicador luminoso PKSB OFF ( P.92) en
la pantalla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor del
motor en ON después de haberlo desacti-
vado.
Si el control de limitación de la potencia
del motor o el control de frenos actúan,
suena un avisador acústico y se mues-
tra un mensaje en la pantalla de infor-
mación múltiple, la pantalla del sistema
de navegación (si el vehículo dispone
de ello) o la pantalla del sistema multi-
media para avisar al conductor.
En función de la situación, el control de limi-
tación de la potencia del motor actúa para
limitar la aceleración o para limitar la poten-
cia lo máximo posible.
 El control de limitación de la poten-
cia del motor está en funcionamiento
(limitación de la aceleración)
El sistema limita la aceleración a partir de un
cierto nivel.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello): No
se muestra ninguna advertencia
Pantalla de información múltiple: “Objeto
detectado. Aceleración reducida.”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: No suena
 El control de limitación de la poten-
cia del motor está en funcionamiento
(potencia limitada lo máximo posi-
ble)
El sistema ha determinado que se requiere
un accionamiento de los frenos más fuerte
de lo normal.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello):
“¡FRENE!”
AVISO
QSi se muestra “PKSB no disponible”
en la pantalla de información múlti- ple y el indicador luminoso PKSB OFF está parpadeando
Si se muestra este mensaje inmediata-
mente después de haber cambiado el inte- rruptor del motor a ON, conduzca el vehículo con precauci ón y preste atención
a su entorno. Puede ser necesario condu- cir el vehículo durante un cierto tiempo para que el sistema vuelva a su estado
normal. (Si el sistema no vuelve a funcio- nar con normalidad después de haber conducido un rato, limpie los sensores y la
zona circundante de los parachoques).
Habilitación/deshabilitación del
freno de asistencia al estacio-
namiento
Visualización y avisador acús-
tico para el control de limita-
ción de la potencia del motor y
el control de frenos

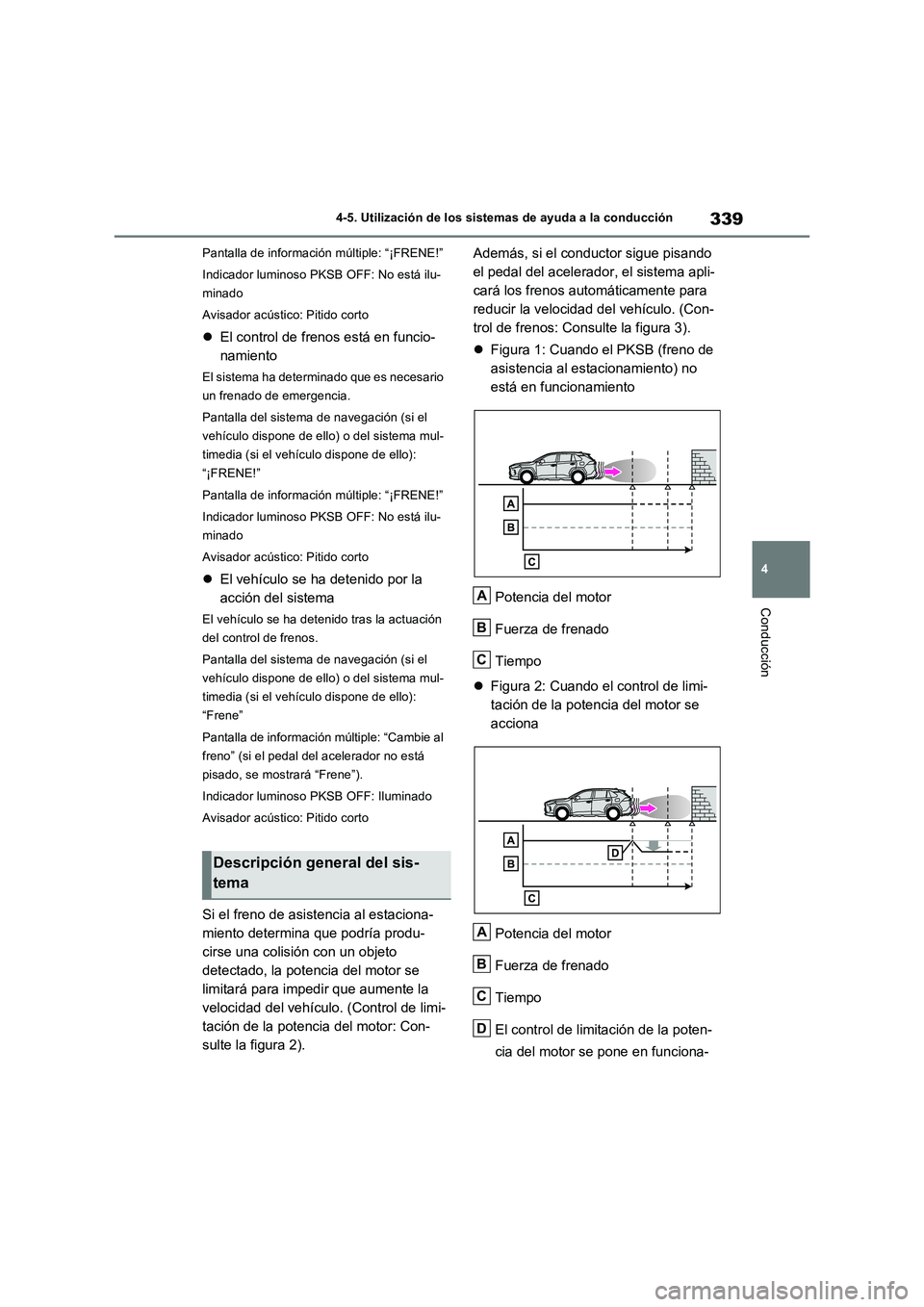

339
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Pantalla de información múltiple: “¡FRENE!”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: Pitido corto
El control de frenos está en funcio-
namiento
El sistema ha determinado que es necesario
un frenado de emergencia.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello):
“¡FRENE!”
Pantalla de información múltiple: “¡FRENE!”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: Pitido corto
El vehículo se ha detenido por la
acción del sistema
El vehículo se ha detenido tras la actuación
del control de frenos.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello):
“Frene”
Pantalla de información múltiple: “Cambie al
freno” (si el pedal del acelerador no está
pisado, se mostrará “Frene”).
Indicador luminoso PKSB OFF: Iluminado
Avisador acústico: Pitido corto
Si el freno de asistencia al estaciona-
miento determina que podría produ-
cirse una colisión con un objeto
detectado, la potencia del motor se
limitará para impedir que aumente la
velocidad del vehículo. (Control de limi-
tación de la potencia del motor: Con-
sulte la figura 2).Además, si el conductor sigue pisando
el pedal del acelerador, el sistema apli-
cará los frenos automáticamente para
reducir la velocidad del vehículo. (Con-
trol de frenos: Consulte la figura 3).
Figura 1: Cuando el PKSB (freno de
asistencia al estacionamiento) no
está en funcionamiento
Potencia del motor
Fuerza de frenado
Tiempo
Figura 2: Cuando el control de limi-
tación de la potencia del motor se
acciona
Potencia del motor
Fuerza de frenado
Tiempo
El control de limitación de la poten-
cia del motor se pone en funciona-
Descripción general del sis-
tema
A
B
C
A
B
C
D

3404-5. Utilización de los sistemas de ayuda a la conducción
miento (el sistema determina que el
riesgo de colisión con un objeto
detectado es alto)
Figura 3: Cuando se accionan el
control de limitación de la potencia
del motor y el control de frenos
Potencia del motor
Fuerza de frenado
Tiempo
El control de limitación de la poten-
cia del motor se pone en funciona-
miento (el sistema determina que el
riesgo de colisión con un objeto
detectado es alto)
El control de frenos se pone en fun-
cionamiento (el sistema determina
que el riesgo de colisión con un
objeto detectado es extremada-
mente alto)
QSi se ha accionado el freno de asisten-
cia al estacionamiento
Si el vehículo se detiene debido a la acción
del freno de asistencia al estacionamiento,
dicho freno se deshabilitará y se encenderá
el indicador luminoso PKSB OFF. Si el freno
de asistencia al estacionamiento se acciona
innecesariamente, se puede cancelar el con-
trol de frenos pisando el pedal del freno o
esperando unos 2 segundos para que se cancele automáticamente. A continuación, el
vehículo se puede accionar pisando el pedal
del acelerador.
QRehabilitación del freno de asistencia al
estacionamiento
Para volver a habilitar el freno de asistencia
al estacionamiento cuando está deshabili-
tado debido al accionamiento del freno de
asistencia al estacionamiento, bien vuelva a
habilitar el sistema (P.338) o bien coloque
el interruptor del motor en OFF y, a continua-
ción, vuelva a colocarlo en ON. Además, si el
objeto ya no se encuentra en la dirección de
circulación del vehículo o si dicha dirección
cambia (por ejemplo, pasando de avanzar a
retroceder o de retroceder a avanzar), el sis-
tema se habilitará de nuevo automática-
mente.
QSi se muestra “PKSB no disponible” en
la pantalla de información múltiple y el
indicador luminoso PKSB OFF está par-
padeando
Si se muestra este mensaje, alguno de los
sensores del parachoques delantero o tra-
sero podría estar sucio. Limpie los sensores
y la zona que los rodea en los parachoques.
QSi se muestra “PKSB no disponible” y
“Asistencia al estacionam. no disponi-
ble. Limpie sensor asistencia al esta-
cionam.” en la pantalla de información
múltiple y el indicador luminoso
PKSB OFF está parpadeando
OPodría haber un sensor cubierto de hielo,
nieve, suciedad, etc. Si esto sucediera,
retire el hielo, nieve, suciedad, etc., del
sensor para que el sistema vuelva a fun-
cionar con normalidad. Si este mensaje
también aparece después de haber lim-
piado el sensor o cuando el sensor ni
siquiera está sucio, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo ins-
peccionen.
OPodría haberse helado un sensor. Cuando
el hielo se derrita, el sistema volverá a fun-
cionar con normalidad.
OPodría estar cayendo agua de forma conti-
nua sobre la superficie del sensor, como
cuando llueve mucho. Cuando el sistema
A
B
C
D
E

341
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

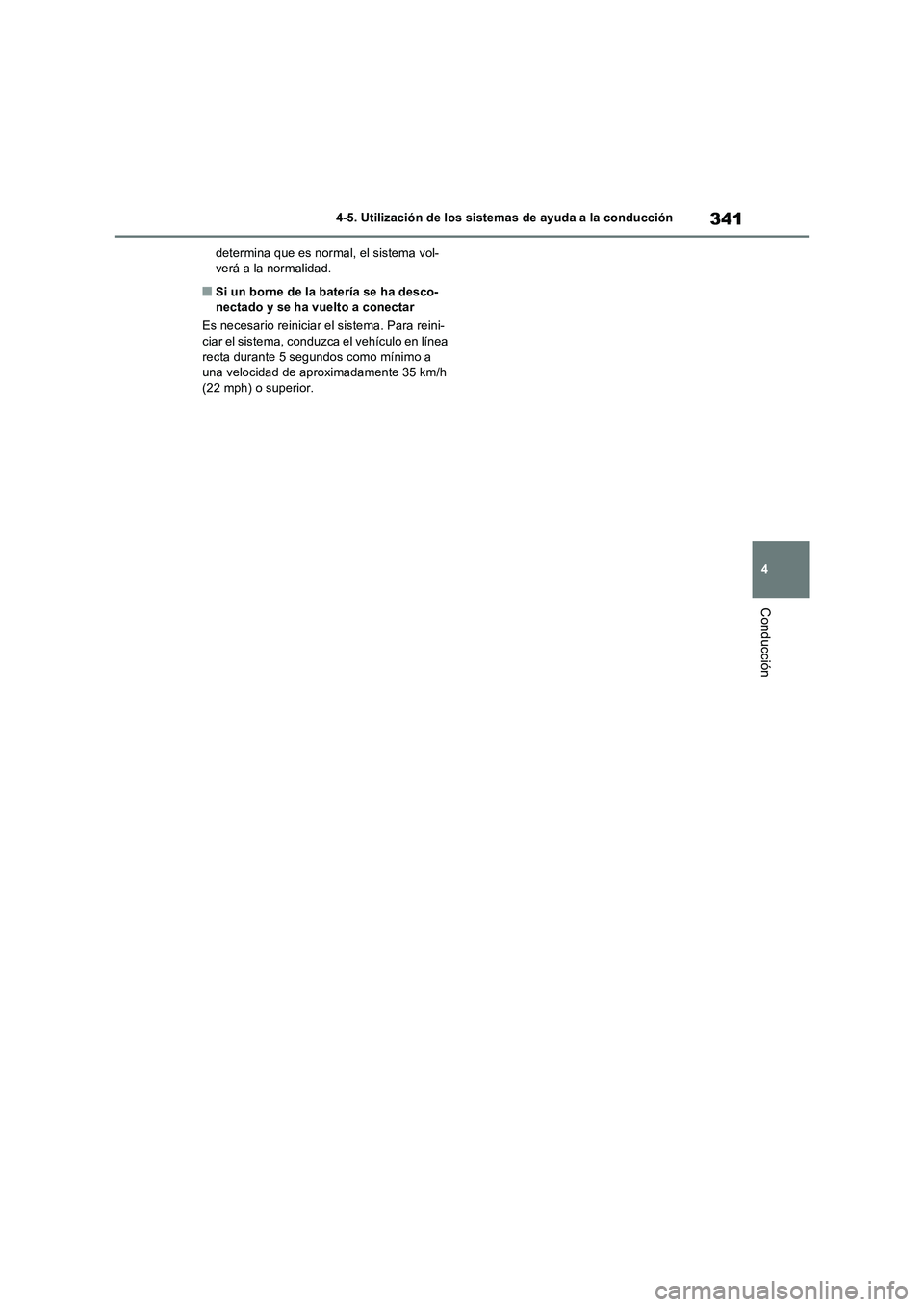

determina que es normal, el sistema vol-
verá a la normalidad.
QSi un borne de la batería se ha desco-
nectado y se ha vuelto a conectar
Es necesario reiniciar el sistema. Para reini-
ciar el sistema, conduzca el vehículo en línea
recta durante 5 segundos como mínimo a
una velocidad de aproximadamente 35 km/h
(22 mph) o superior.

3424-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
Esta función se activará en situaciones como las que se indican a continuación si
se detecta un objeto en la dirección de avance del vehículo.
QCuando el vehículo circula a baja velocidad y no se pisa el pedal del freno
o se pisa tarde
Función del freno de asistencia al estacionamiento (obje-
tos inmóviles)
*
Si los sensores detectan un objeto inmóvil, como una pared, en la dirección
de circulación del vehículo y el sistema determina que podría producirse
una colisión debido a que el vehículo avanza repentinamente por el accio-
namiento accidental del pedal del acelerador, a que el vehículo se mueve en
el sentido incorrecto porque se ha seleccionado una posición del cambio
errónea, o al estacionar o conducir a baja velocidad, el sistema actuará
para reducir el impacto con el objeto inmóvil detectado y limitar los daños
resultantes.
Ejemplos de funcionamiento de la función
