2022 TOYOTA RAV4 Manual del propietario (in Spanish)

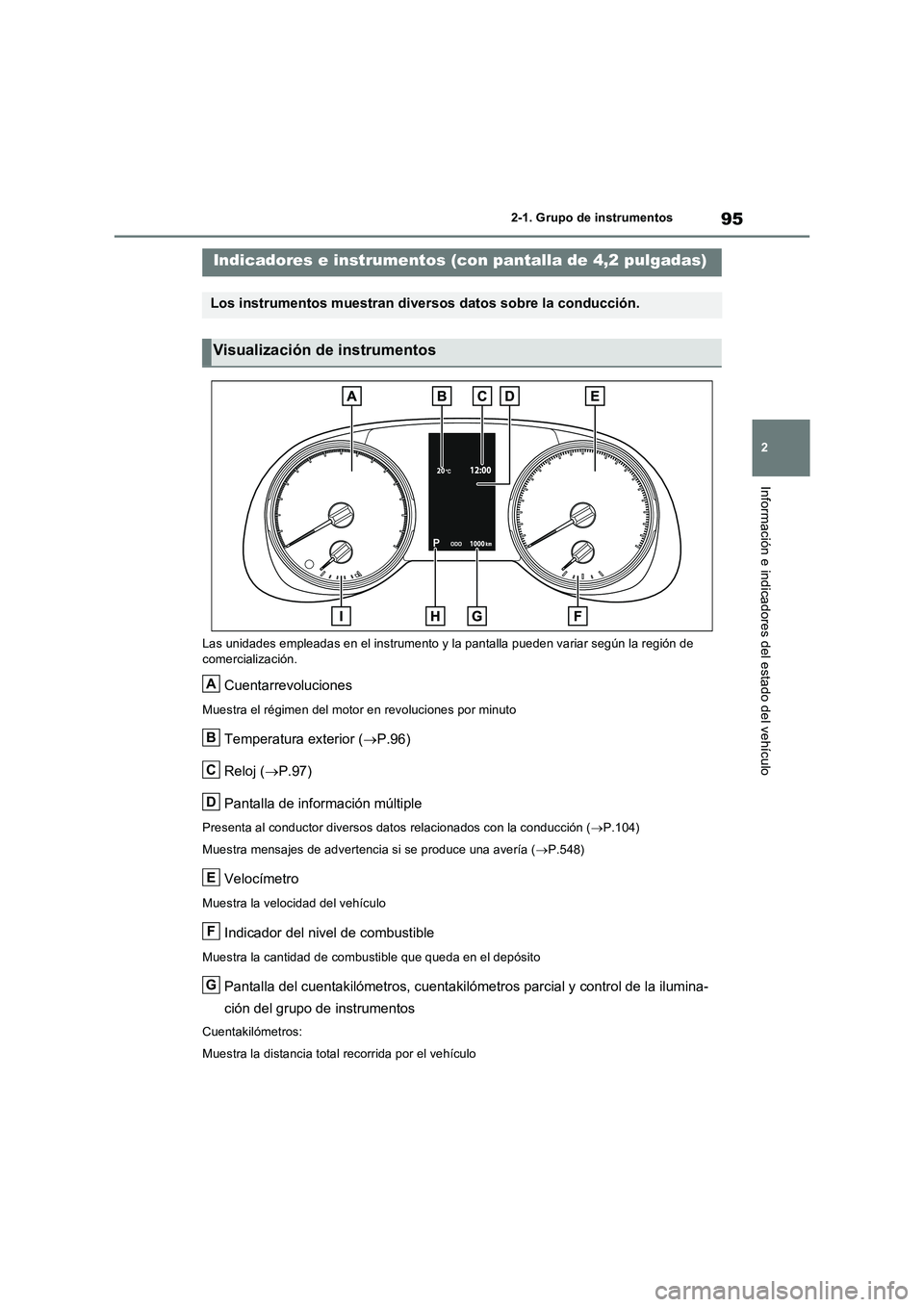

95
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Temperatura exterior (P.96)
Reloj (P.97)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.104)
Muestra mensajes de advertencia si se produce una avería (P.548)
Velocímetro
Muestra la velocidad del vehículo
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Indicadores e instrumentos (con pantalla de 4,2 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E
F
G

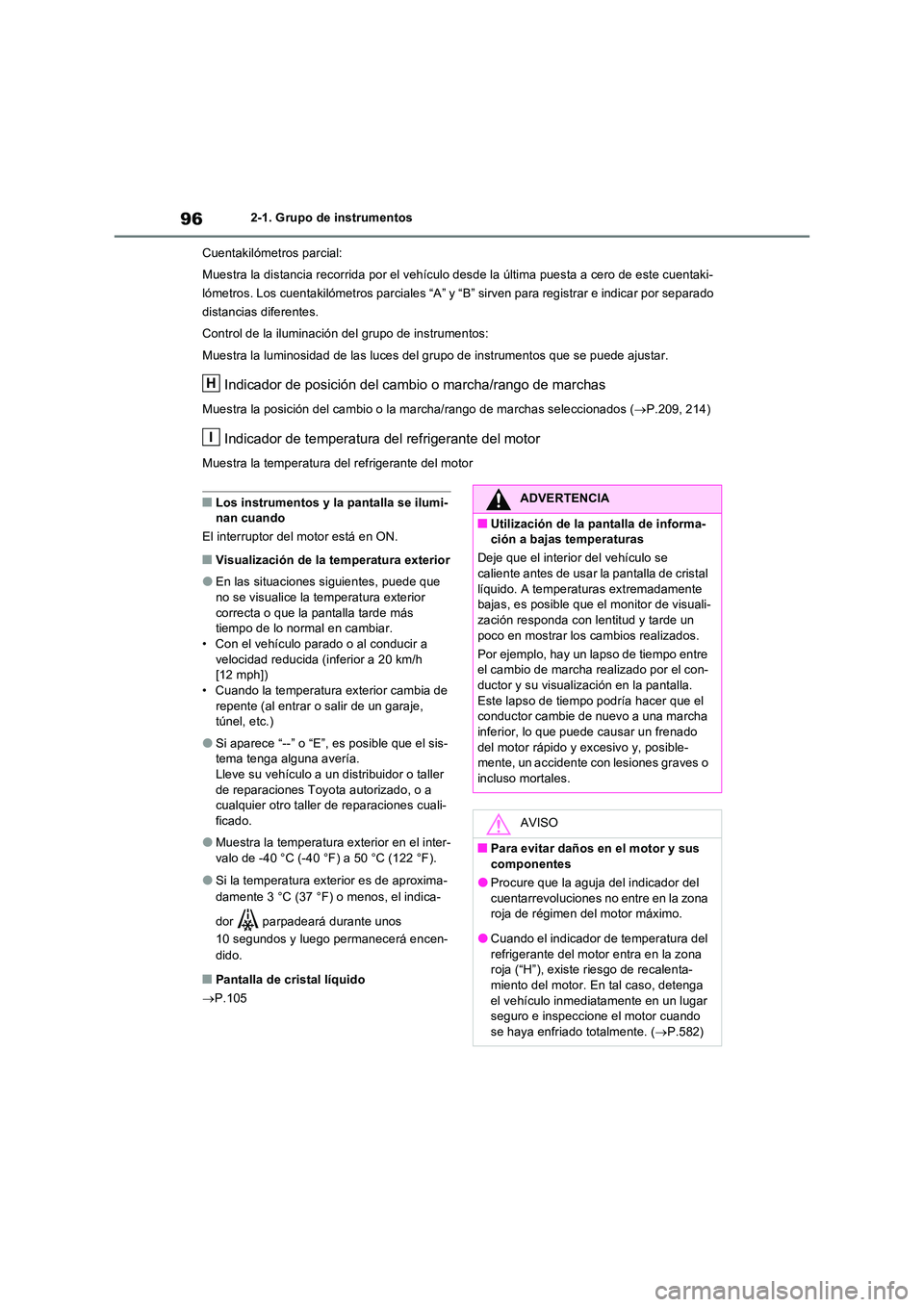

962-1. Grupo de instrumentos
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Indicador de posición del cambio o marcha/rango de marchas
Muestra la posición del cambio o la marcha/rango de marchas seleccionados ( P.209, 214)
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
QLos instrumentos y la pantalla se ilumi- nan cuando
El interruptor del motor está en ON.
QVisualización de la temperatura exterior
OEn las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.• Con el vehículo parado o al conducir a
velocidad reducida (inferior a 20 km/h [12 mph])• Cuando la temperatura exterior cambia de
repente (al entrar o salir de un garaje, túnel, etc.)
OSi aparece “--” o “E”, es posible que el sis-tema tenga alguna avería.Lleve su vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cuali-ficado.
OMuestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
OSi la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
QPantalla de cristal líquido
 P.105
H
I
ADVERTENCIA
QUtilización de la pantalla de informa- ción a bajas temperaturas
Deje que el interior del vehículo se
caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente bajas, es posible que el monitor de visuali-
zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el con-
ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el conductor cambie de nuevo a una marcha
inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-mente, un accidente con lesiones graves o
incluso mortales.
AVISO
QPara evitar daños en el motor y sus
componentes
OProcure que la aguja del indicador del cuentarrevoluciones no entre en la zona roja de régimen del motor máximo.
OCuando el indicador de temperatura del refrigerante del motor entra en la zona roja (“H”), existe riesgo de recalenta-
miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar seguro e inspeccione el motor cuando
se haya enfriado totalmente. ( P.582)

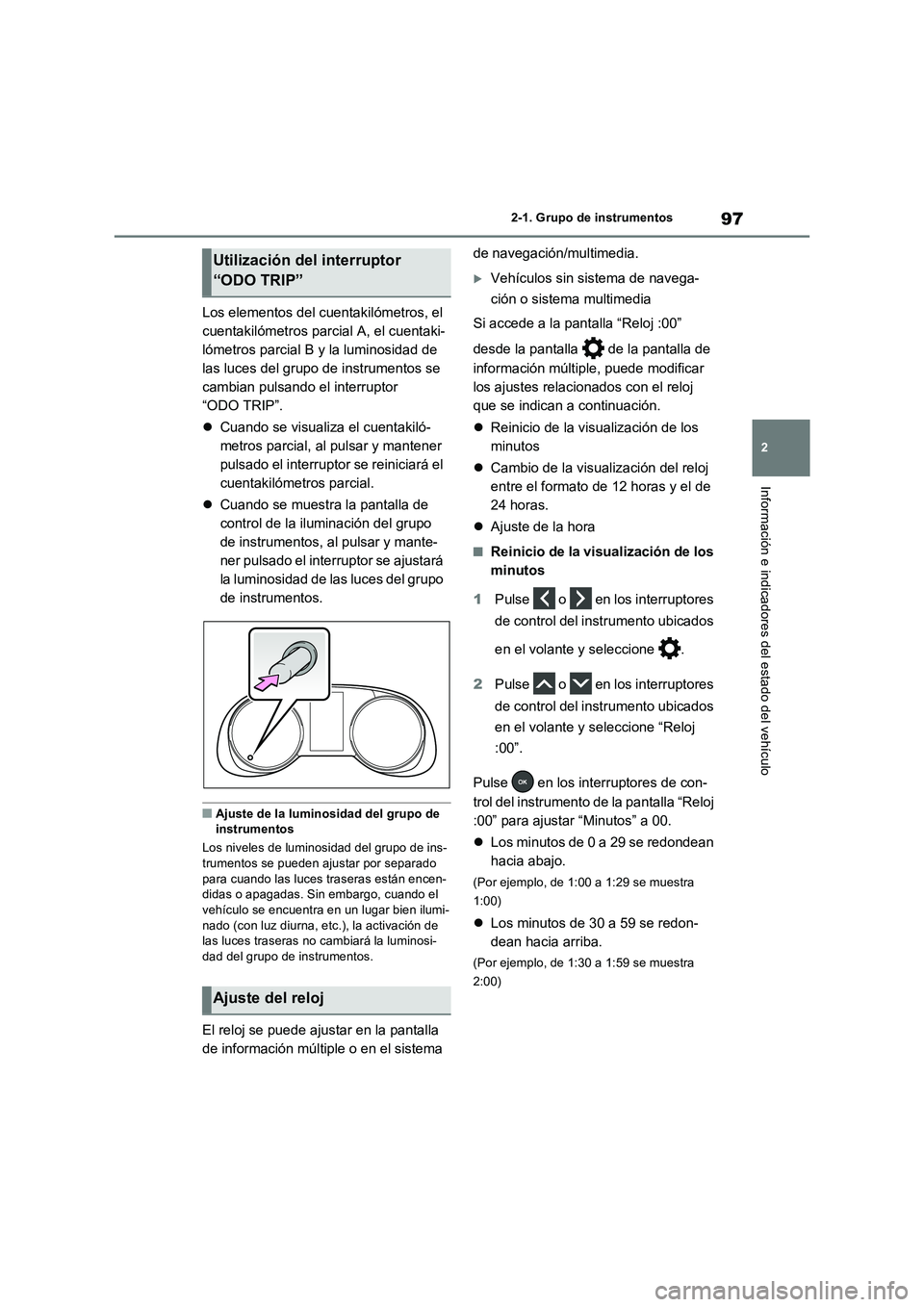

97
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
QAjuste de la luminosidad del grupo de
instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado
para cuando las luces traseras están encen-
didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi-
nado (con luz diurna, etc.), la activación de
las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en la pantalla
de información múltiple o en el sistema de navegación/multimedia.
Vehículos sin sistema de navega-
ción o sistema multimedia
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
Reinicio de la visualización de los
minutos
Cambio de la visualización del reloj
entre el formato de 12 horas y el de
24 horas.
Ajuste de la hora
QReinicio de la visualización de los
minutos
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
1:00)
Los minutos de 30 a 59 se redon-
dean hacia arriba.
(Por ejemplo, de 1:30 a 1:59 se muestra
2:00)
Utilización del interruptor
“ODO TRIP”
Ajuste del reloj

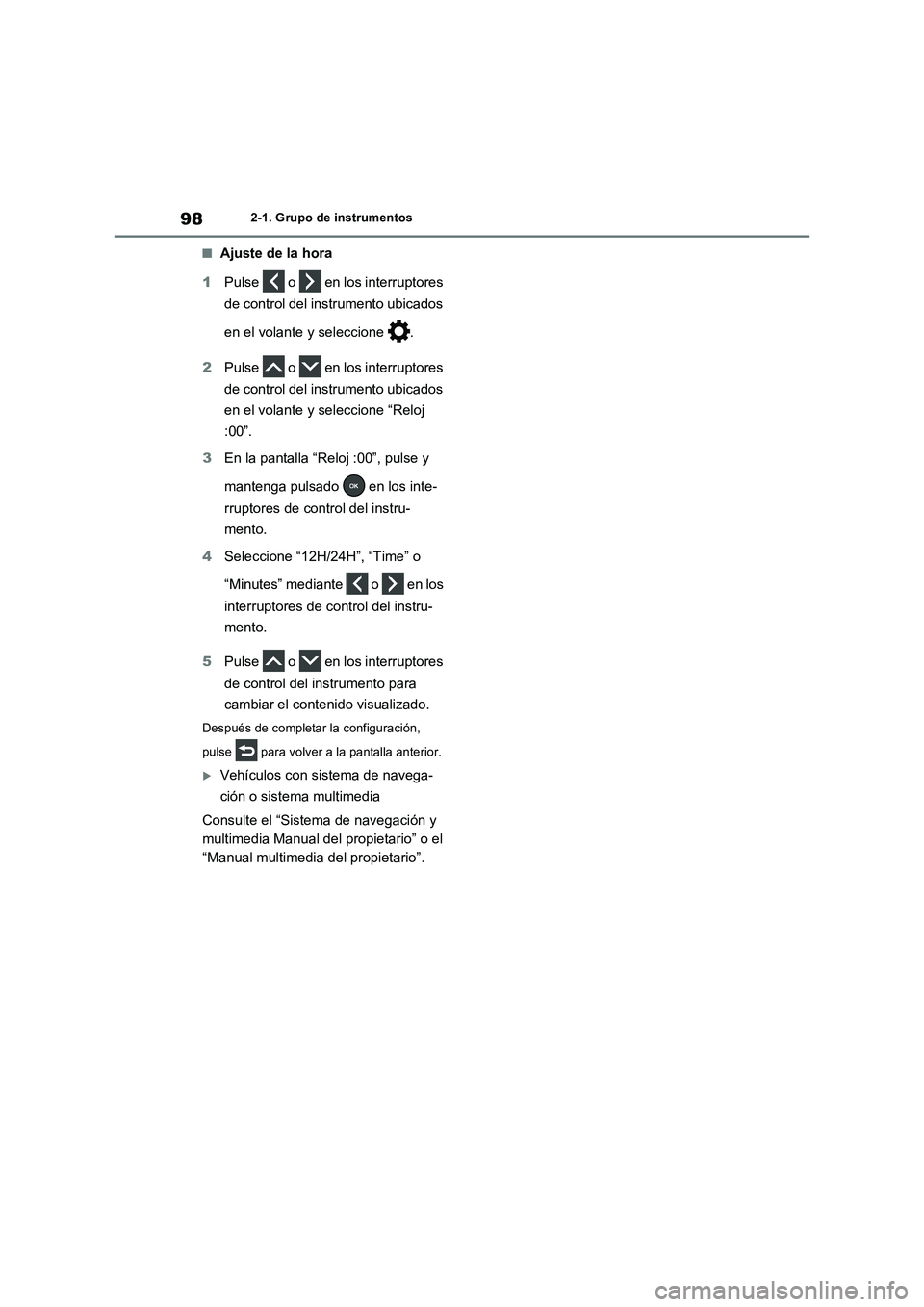

982-1. Grupo de instrumentos
QAjuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.
4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los
interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.

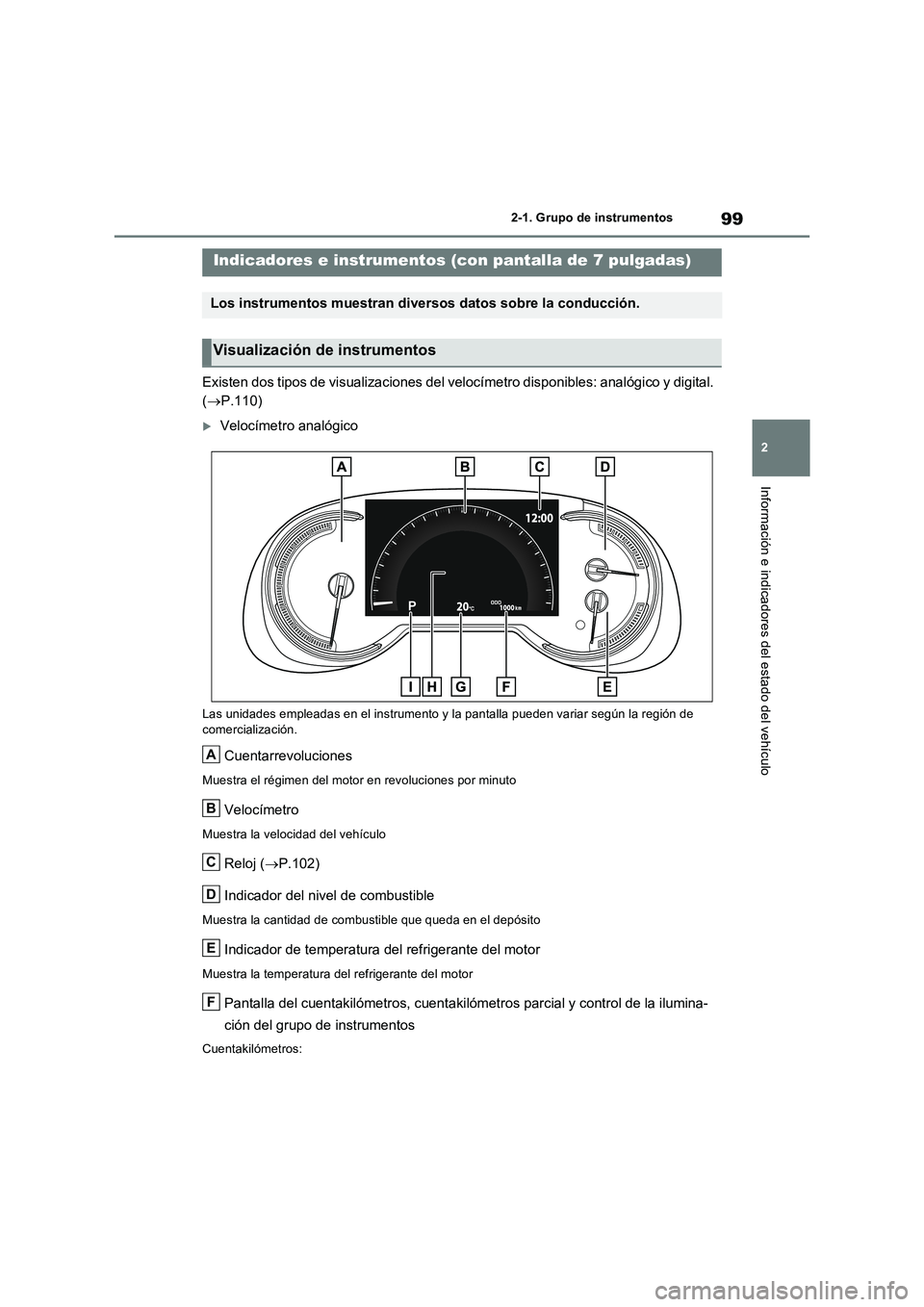

99
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.110)
Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Velocímetro
Muestra la velocidad del vehículo
Reloj ( P.102)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E
F

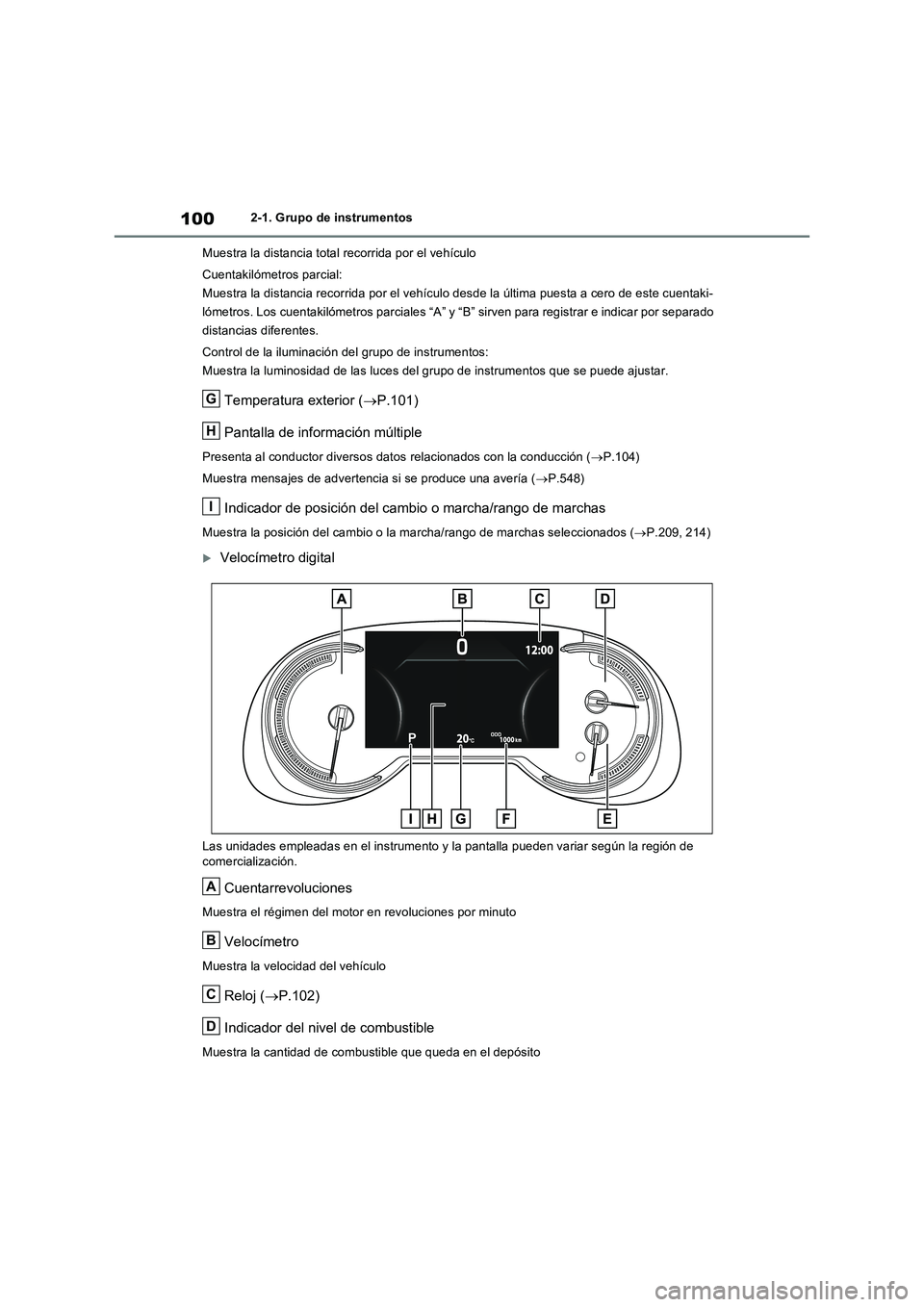

1002-1. Grupo de instrumentos
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.101)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.104)
Muestra mensajes de advertencia si se produce una avería (P.548)
Indicador de posición del cambio o marcha/rango de marchas
Muestra la posición del cambio o la marcha/rango de marchas seleccionados (P.209, 214)
Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.102)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
G
H
I
A
B
C
D

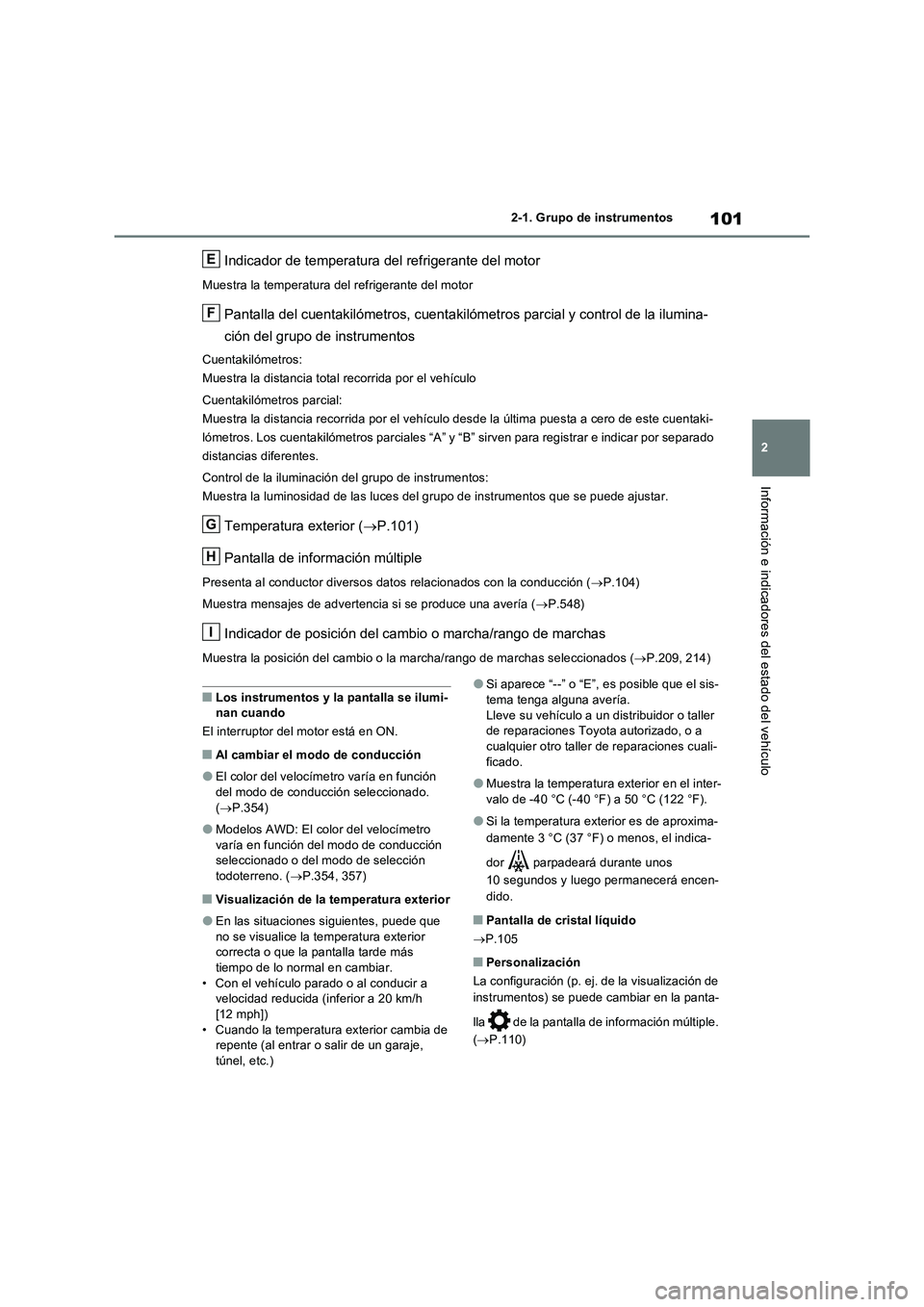

101
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.101)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.104)
Muestra mensajes de advertencia si se produce una avería (P.548)
Indicador de posición del cambio o marcha/rango de marchas
Muestra la posición del cambio o la marcha/rango de marchas seleccionados (P.209, 214)
QLos instrumentos y la pantalla se ilumi-
nan cuando
El interruptor del motor está en ON.
QAl cambiar el modo de conducción
OEl color del velocímetro varía en función
del modo de conducción seleccionado.
(P.354)
OModelos AWD: El color del velocímetro
varía en función del modo de conducción
seleccionado o del modo de selección
todoterreno. (P.354, 357)
QVisualización de la temperatura exterior
OEn las situaciones siguientes, puede que
no se visualice la temperatura exterior
correcta o que la pantalla tarde más
tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a
velocidad reducida (inferior a 20 km/h
[12 mph])
• Cuando la temperatura exterior cambia de
repente (al entrar o salir de un garaje,
túnel, etc.)
OSi aparece “--” o “E”, es posible que el sis-
tema tenga alguna avería.
Lleve su vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cuali-
ficado.
OMuestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
OSi la temperatura exterior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
QPantalla de cristal líquido
P.105
QPersonalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
(P.110)
E
F
G
H
I

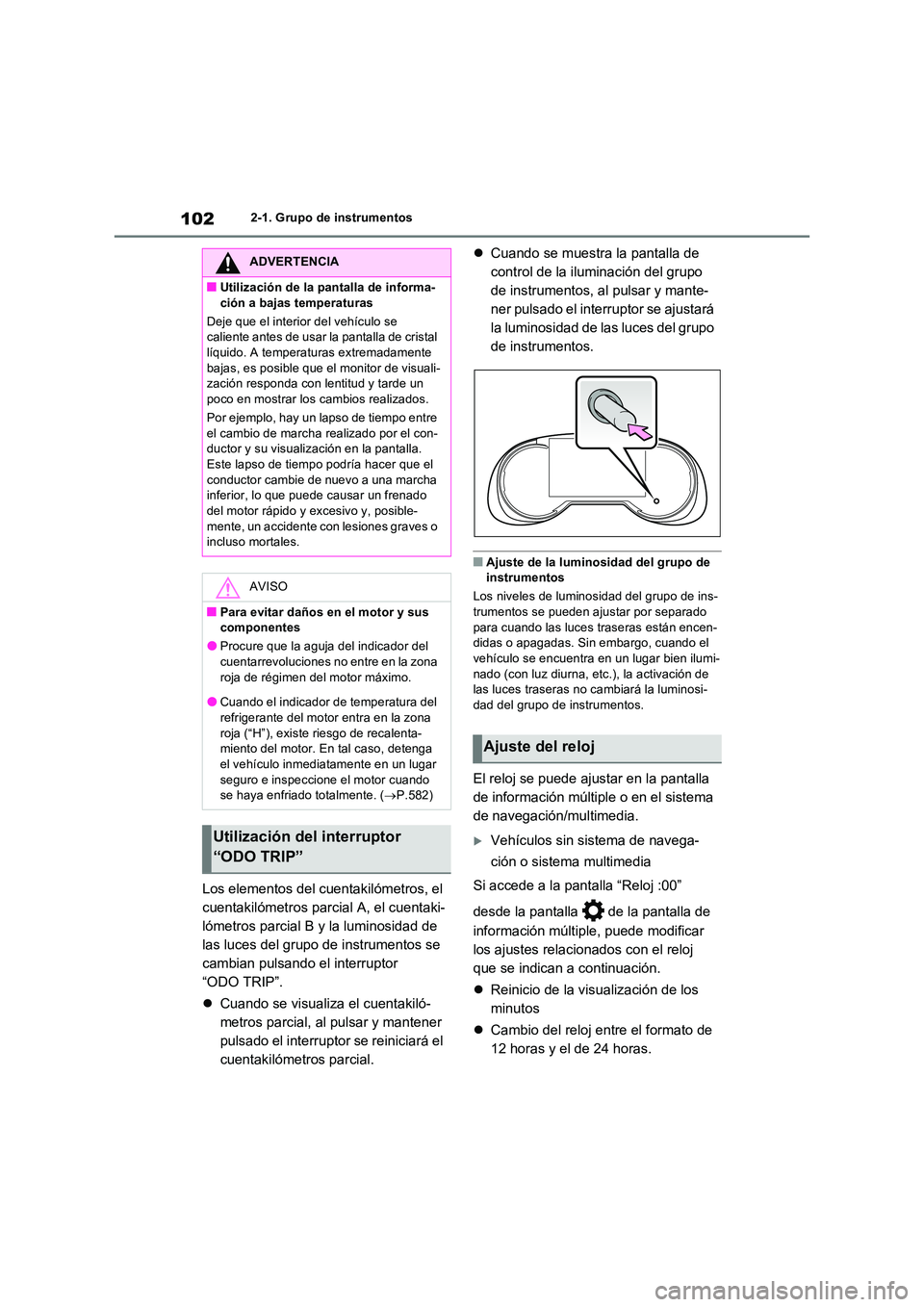

1022-1. Grupo de instrumentos
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
QAjuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado para cuando las luces traseras están encen-didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi- nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en la pantalla
de información múltiple o en el sistema
de navegación/multimedia.
Vehículos sin sistema de navega-
ción o sistema multimedia
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
 Reinicio de la visualización de los
minutos
 Cambio del reloj entre el formato de
12 horas y el de 24 horas.
ADVERTENCIA
QUtilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-
mente, un accidente con lesiones graves o incluso mortales.
AVISO
QPara evitar daños en el motor y sus componentes
OProcure que la aguja del indicador del cuentarrevoluciones no entre en la zona
roja de régimen del motor máximo.
OCuando el indicador de temperatura del refrigerante del motor entra en la zona
roja (“H”), existe riesgo de recalenta- miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar
seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.582)
Utilización del interruptor
“ODO TRIP”
Ajuste del reloj
