2022 TOYOTA RAV4 Manual del propietario (in Spanish)

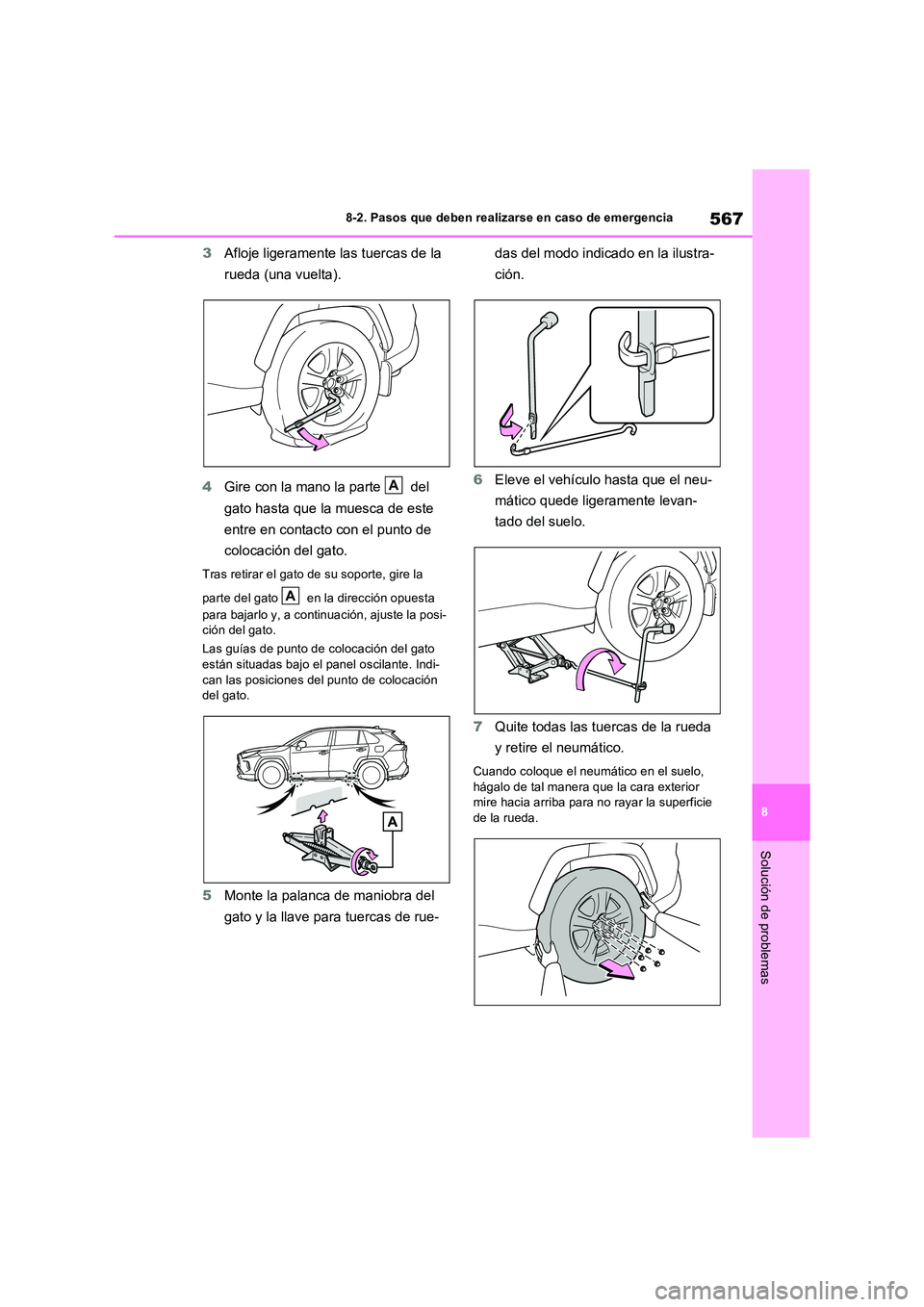

567
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
3 Afloje ligeramente las tuercas de la
rueda (una vuelta).
4 Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Tras retirar el gato de su soporte, gire la
parte del gato en la dirección opuesta
para bajarlo y, a continuación, ajuste la posi- ción del gato.
Las guías de punto de colocación del gato
están situadas bajo el panel oscilante. Indi- can las posiciones del punto de colocación del gato.
5 Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilustra-
ción.
6 Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
7 Quite todas las tuercas de la rueda
y retire el neumático.
Cuando coloque el neumático en el suelo, hágalo de tal manera que la cara exterior mire hacia arriba para no rayar la superficie
de la rueda.
A
A

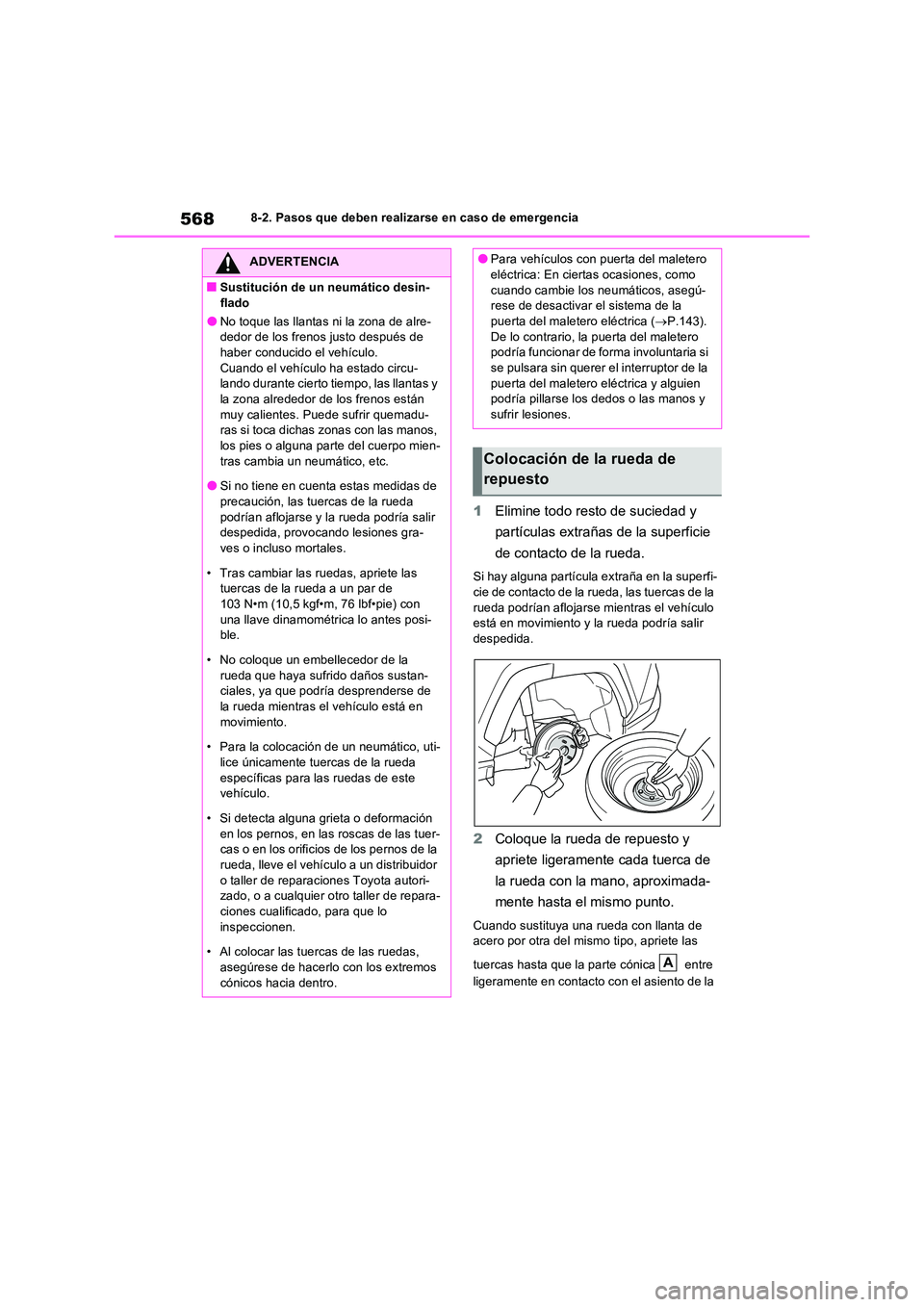

5688-2. Pasos que deben realizarse en caso de emergencia
1Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la superfi-
cie de contacto de la rueda, las tuercas de la rueda podrían aflojarse mientras el vehículo está en movimiento y la rueda podría salir
despedida.
2 Coloque la rueda de repuesto y
apriete ligeramente cada tuerca de
la rueda con la mano, aproximada-
mente hasta el mismo punto.
Cuando sustituya una rueda con llanta de acero por otra del mismo tipo, apriete las
tuercas hasta que la parte cónica entre
ligeramente en contacto con el asiento de la
ADVERTENCIA
QSustitución de un neumático desin-
flado
ONo toque las llantas ni la zona de alre- dedor de los frenos justo después de haber conducido el vehículo.
Cuando el vehículo ha estado circu- lando durante cierto tiempo, las llantas y la zona alrededor de los frenos están
muy calientes. Puede sufrir quemadu- ras si toca dichas zonas con las manos, los pies o alguna parte del cuerpo mien-
tras cambia un neumático, etc.
OSi no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones gra-ves o incluso mortales.
• Tras cambiar las ruedas, apriete las tuercas de la rueda a un par de 103 N•m (10,5 kgf•m, 76 lbf•pie) con
una llave dinamométrica lo antes posi- ble.
• No coloque un embellecedor de la
rueda que haya sufrido daños sustan- ciales, ya que podría desprenderse de la rueda mientras el vehículo está en
movimiento.
• Para la colocación de un neumático, uti-
lice únicamente tuercas de la rueda específicas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-cas o en los orificios de los pernos de la
rueda, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autori-zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo inspeccionen.
• Al colocar las tuercas de las ruedas,
asegúrese de hacerlo con los extremos cónicos hacia dentro.
OPara vehículos con puerta del maletero eléctrica: En ciertas ocasiones, como
cuando cambie los neumáticos, asegú- rese de desactivar el sistema de la puerta del maletero eléctrica ( P.143).
De lo contrario, la puerta del maletero podría funcionar de forma involuntaria si se pulsara sin querer el interruptor de la
puerta del maletero eléctrica y alguien podría pillarse los dedos o las manos y sufrir lesiones.
Colocación de la rueda de
repuesto
A

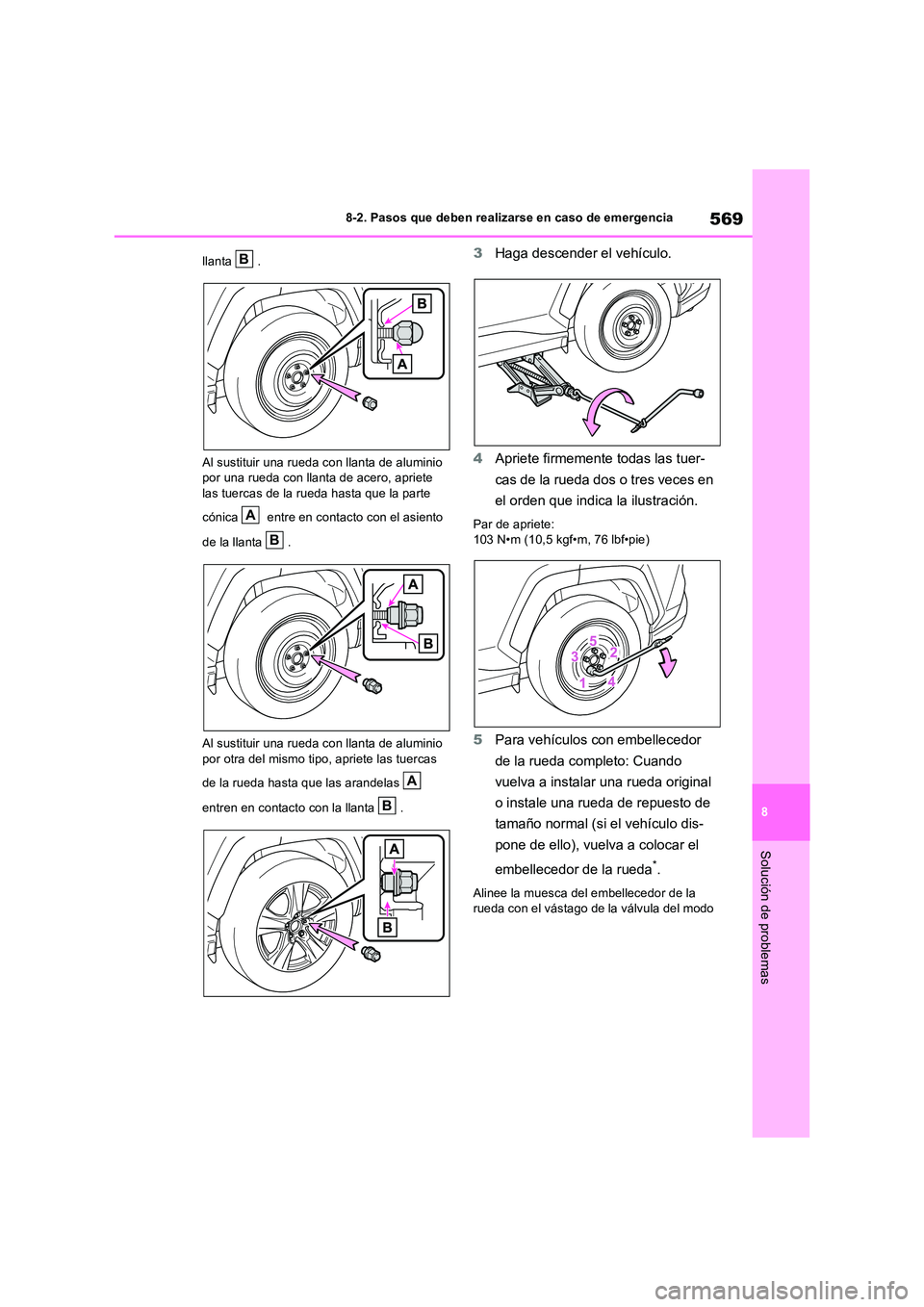

569
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
llanta .
Al sustituir una rueda con llanta de aluminio por una rueda con llanta de acero, apriete las tuercas de la rueda hasta que la parte
cónica entre en contacto con el asiento
de la llanta .
Al sustituir una rueda con llanta de aluminio por otra del mismo tipo, apriete las tuercas
de la rueda hasta que las arandelas
entren en contacto con la llanta .
3 Haga descender el vehículo.
4 Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces en
el orden que indica la ilustración.
Par de apriete: 103 N•m (10,5 kgf•m, 76 lbf•pie)
5 Para vehículos con embellecedor
de la rueda completo: Cuando
vuelva a instalar una rueda original
o instale una rueda de repuesto de
tamaño normal (si el vehículo dis-
pone de ello), vuelva a colocar el
embellecedor de la rueda*.
Alinee la muesca del embellecedor de la rueda con el vástago de la válvula del modo
B
A
B
A
B

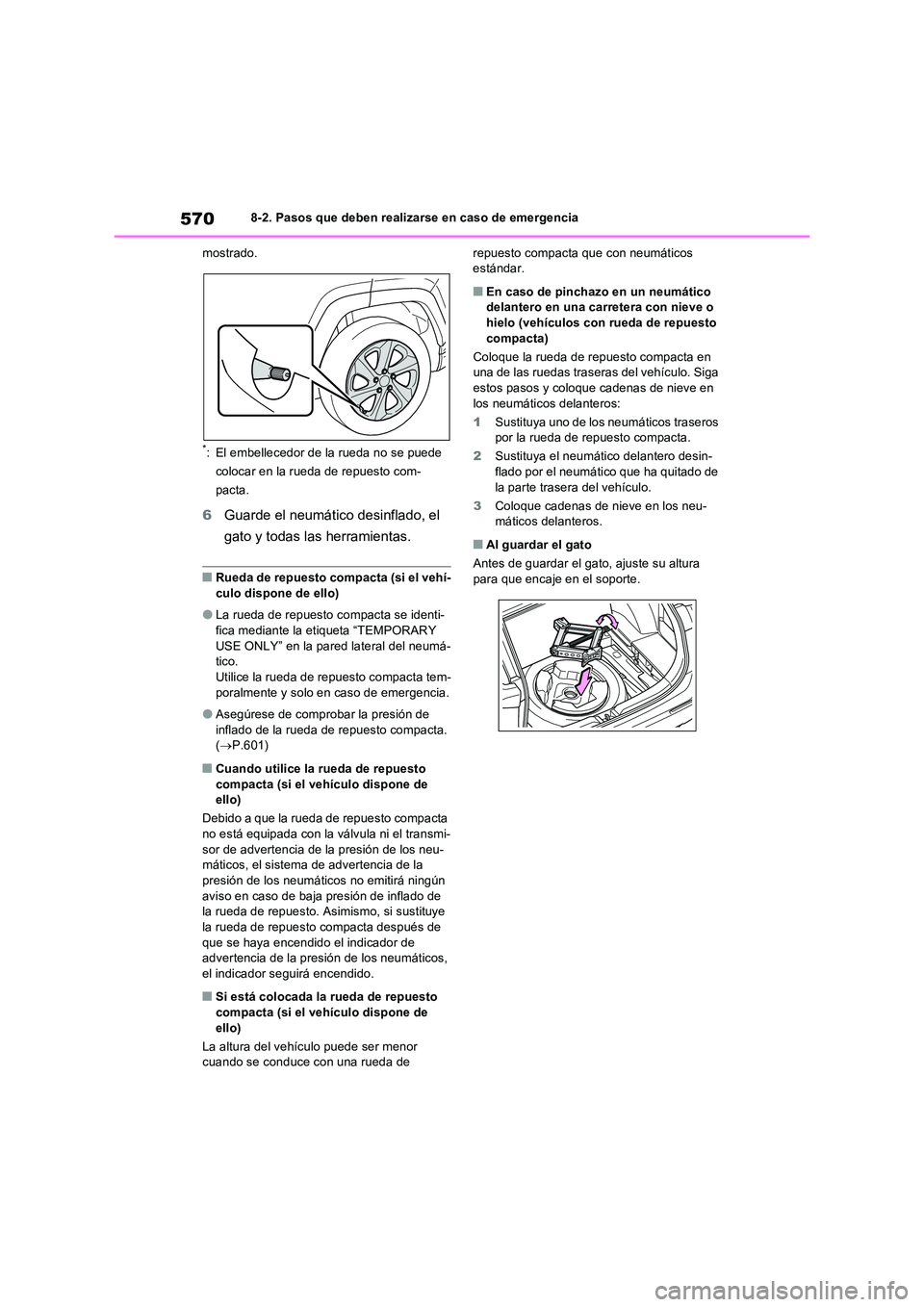

5708-2. Pasos que deben realizarse en caso de emergencia
mostrado.
*: El embellecedor de la rueda no se puede
colocar en la rueda de repuesto com-
pacta.
6 Guarde el neumático desinflado, el
gato y todas las herramientas.
QRueda de repuesto compacta (si el vehí-
culo dispone de ello)
OLa rueda de repuesto compacta se identi-
fica mediante la etiqueta “TEMPORARY USE ONLY” en la pared lateral del neumá-tico.
Utilice la rueda de repuesto compacta tem- poralmente y solo en caso de emergencia.
OAsegúrese de comprobar la presión de inflado de la rueda de repuesto compacta. ( P.601)
QCuando utilice la rueda de repuesto
compacta (si el vehículo dispone de ello)
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el transmi-
sor de advertencia de la presión de los neu- máticos, el sistema de advertencia de la presión de los neumáticos no emitirá ningún
aviso en caso de baja presión de inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta después de
que se haya encendido el indicador de advertencia de la presión de los neumáticos, el indicador seguirá encendido.
QSi está colocada la rueda de repuesto
compacta (si el vehículo dispone de ello)
La altura del vehículo puede ser menor cuando se conduce con una rueda de
repuesto compacta que con neumáticos estándar.
QEn caso de pinchazo en un neumático delantero en una carretera con nieve o
hielo (vehículos con rueda de repuesto compacta)
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo. Siga
estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
1 Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
2 Sustituya el neumático delantero desin-
flado por el neumático que ha quitado de la parte trasera del vehículo.
3 Coloque cadenas de nieve en los neu- máticos delanteros.
QAl guardar el gato
Antes de guardar el gato, ajuste su altura
para que encaje en el soporte.

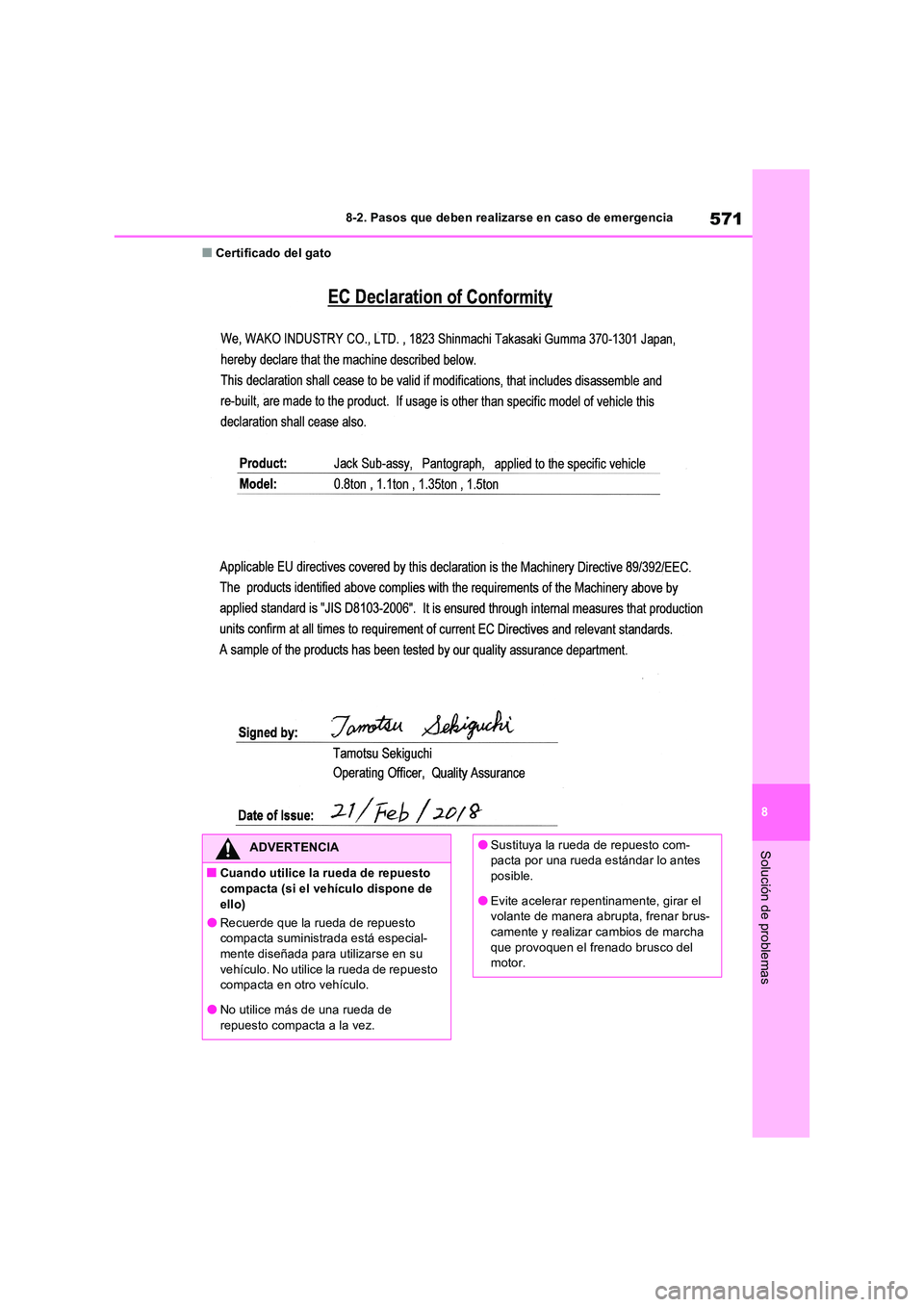

571
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
QCertificado del gato
ADVERTENCIA
QCuando utilice la rueda de repuesto compacta (si el vehículo dispone de
ello)
ORecuerde que la rueda de repuesto compacta suministrada está especial-mente diseñada para utilizarse en su
vehículo. No utilice la rueda de repuesto compacta en otro vehículo.
ONo utilice más de una rueda de
repuesto compacta a la vez.
OSustituya la rueda de repuesto com- pacta por una rueda estándar lo antes posible.
OEvite acelerar repentinamente, girar el volante de manera abrupta, frenar brus-camente y realizar cambios de marcha
que provoquen el frenado brusco del motor.

5728-2. Pasos que deben realizarse en caso de emergencia
ADVERTENCIA
QSi está colocada la rueda de repuesto
compacta (si el vehículo dispone de ello)
Puede que no se detecte de forma ade- cuada la velocidad del vehículo, impi-
diendo que los siguientes sistemas funcionen correctamente:
• ABS y asistencia al freno
• VSC/control del vaivén del remolque (si
el vehículo dispone de ello)
•TRC
• Control de la velocidad de crucero (si el
vehículo dispone de ello)
• Control dinámico de la velocidad de cru- cero asistido por radar (si el vehículo
dispone de ello)
• Control dinámico de la velocidad de cru- cero asistido por radar con rango de
marchas completo (si el vehículo dis- pone de ello)
• PCS (sistema de segur idad anticolisión)
(si el vehículo dispone de ello)
• EPS
• LDA (advertencia de cambio involunta- rio de carril con control de la dirección) (si el vehículo dispone de ello)
• LTA (sistema de seguimiento de carril) (si el vehículo dispone de ello)
• Sistema de advertencia de la presión de
los neumáticos (si el vehículo dispone de ello)
• AHB (luces de carretera automáticas)
(si el vehículo dispone de ello)
• BSM (monitor de ángulos muertos) (si el vehículo dispone de ello)
• Sistema de control de asistencia en pendientes descendentes (si el vehículo dispone de ello)
• Sistema del monitor de visión trasera (si el vehículo dispone de ello)
• Monitor de visión panorámica (si el vehículo dispone de ello)
• Monitor de asistencia al estaciona- miento Toyota (si el vehículo dispone de ello)
• Sensor de asistencia al estaciona- miento Toyota (si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)
Además de no poder utilizar los siguientes
sistemas en su plenitud, podría tener un
efecto negativo real en los componentes
del tren de potencia:
• Sistema AWD con reparto dinámico del
par (si el vehículo dispone de ello)
• Sistema AWD de control dinámico del par (si el vehículo dispone de ello)
QLímite de velocidad cuando se utiliza una rueda de repuesto compacta (si el vehículo dispone de ello)
No conduzca a una velocidad superior a
80 km/h (50 mph) cuando circule con una rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indica- ción podría sufrir un accidente, con el consiguiente riesgo de lesiones graves o
incluso mortales.
QDespués de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de
que todas las herramientas y el gato se encuentran bien colocados en sus respec-tivos espacios de almacenamiento para
evitar posibles lesiones en caso de coli- sión o frenazo.

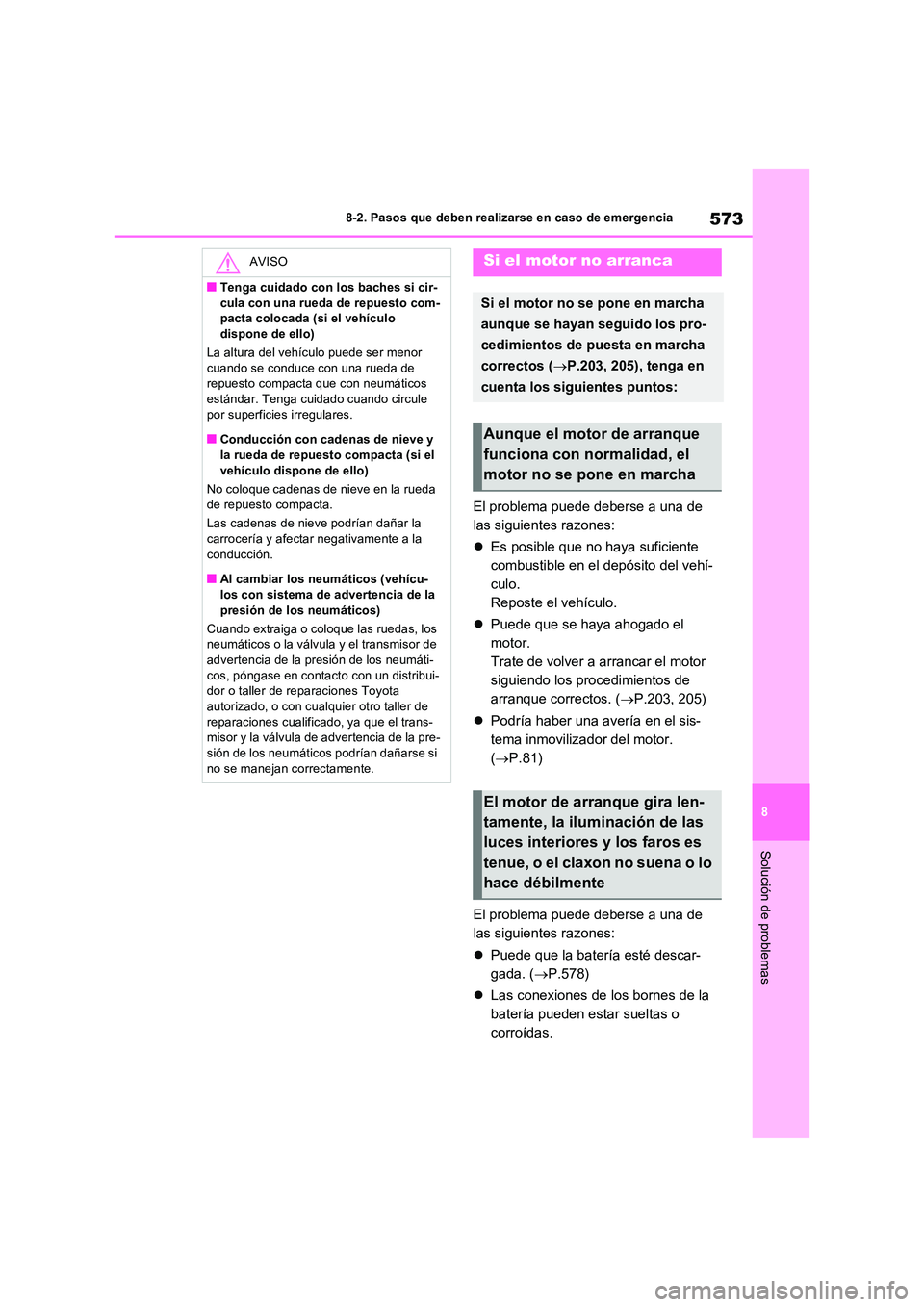

573
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
El problema puede deberse a una de
las siguientes razones:
 Es posible que no haya suficiente
combustible en el depósito del vehí-
culo.
Reposte el vehículo.
 Puede que se haya ahogado el
motor.
Trate de volver a arrancar el motor
siguiendo los procedimientos de
arranque correctos. ( P.203, 205)
 Podría haber una avería en el sis-
tema inmovilizador del motor.
( P.81)
El problema puede deberse a una de
las siguientes razones:
 Puede que la batería esté descar-
gada. ( P.578)
 Las conexiones de los bornes de la
batería pueden estar sueltas o
corroídas.
AVISO
QTenga cuidado con los baches si cir-
cula con una rueda de repuesto com- pacta colocada (si el vehículo dispone de ello)
La altura del vehículo puede ser menor
cuando se conduce con una rueda de repuesto compacta que con neumáticos estándar. Tenga cuidado cuando circule
por superficies irregulares.
QConducción con cadenas de nieve y la rueda de repuesto compacta (si el
vehículo dispone de ello)
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la
conducción.
QAl cambiar los neumáticos (vehícu- los con sistema de advertencia de la
presión de los neumáticos)
Cuando extraiga o coloque las ruedas, los neumáticos o la válvula y el transmisor de advertencia de la presión de los neumáti-
cos, póngase en contacto con un distribui- dor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado, ya que el trans- misor y la válvula de advertencia de la pre-
sión de los neumáticos podrían dañarse si no se manejan correctamente.
Si el motor no arranca
Si el motor no se pone en marcha
aunque se hayan seguido los pro-
cedimientos de puesta en marcha
correctos ( P.203, 205), tenga en
cuenta los siguientes puntos:
Aunque el motor de arranque
funciona con normalidad, el
motor no se pone en marcha
El motor de arranque gira len-
tamente, la iluminación de las
luces interiores y los faros es
tenue, o el claxon no suena o lo
hace débilmente

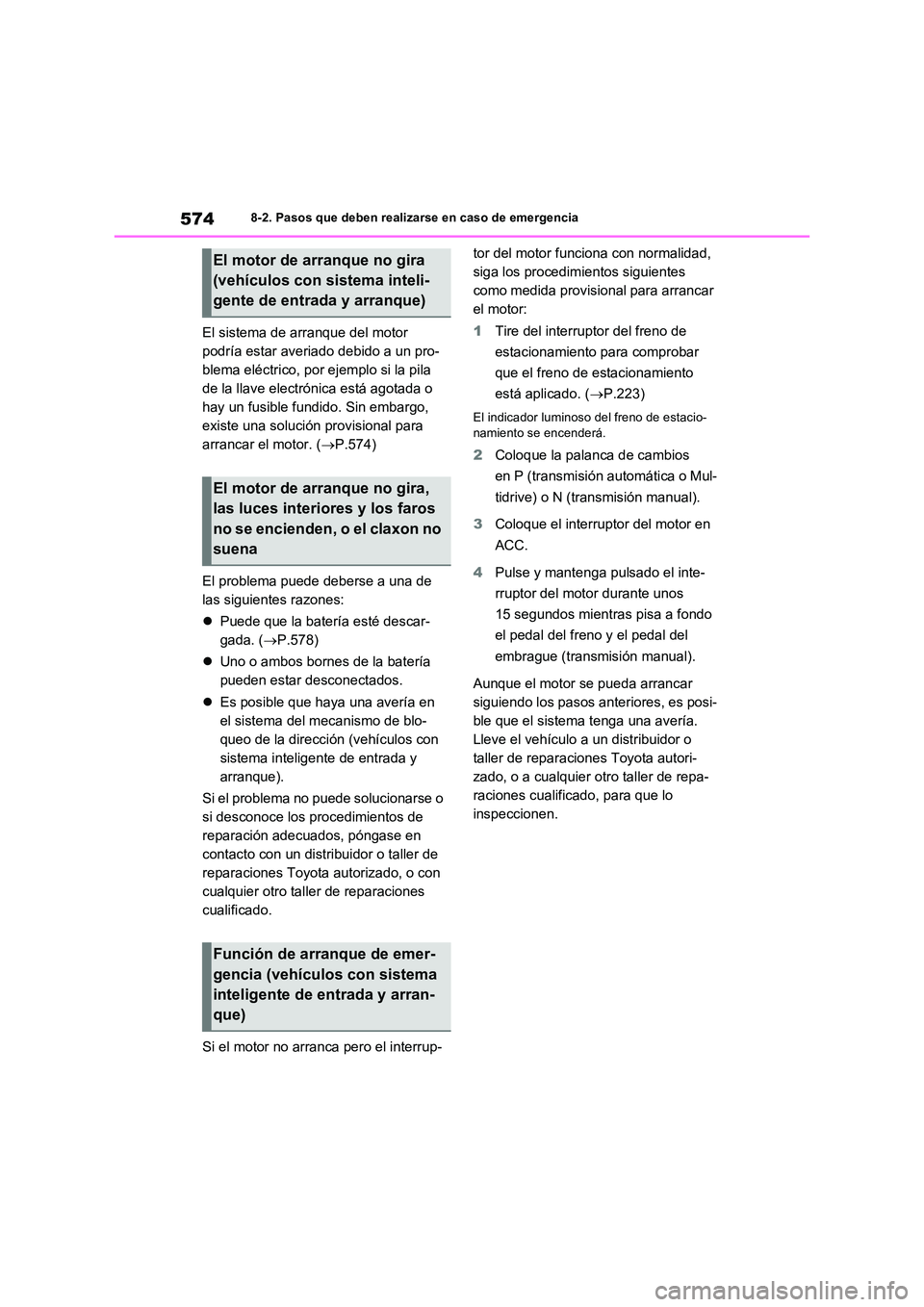

5748-2. Pasos que deben realizarse en caso de emergencia
El sistema de arranque del motor
podría estar averiado debido a un pro-
blema eléctrico, por ejemplo si la pila
de la llave electrónica está agotada o
hay un fusible fundido. Sin embargo,
existe una solución provisional para
arrancar el motor. ( P.574)
El problema puede deberse a una de
las siguientes razones:
 Puede que la batería esté descar-
gada. ( P.578)
 Uno o ambos bornes de la batería
pueden estar desconectados.
 Es posible que haya una avería en
el sistema del mecanismo de blo-
queo de la dirección (vehículos con
sistema inteligente de entrada y
arranque).
Si el problema no puede solucionarse o
si desconoce los procedimientos de
reparación adecuados, póngase en
contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones
cualificado.
Si el motor no arranca pero el interrup-
tor del motor funciona con normalidad,
siga los procedimientos siguientes
como medida provisional para arrancar
el motor:
1 Tire del interruptor del freno de
estacionamiento para comprobar
que el freno de estacionamiento
está aplicado. ( P.223)
El indicador luminoso del freno de estacio- namiento se encenderá.
2 Coloque la palanca de cambios
en P (transmisión automática o Mul-
tidrive) o N (transmisión manual).
3 Coloque el interruptor del motor en
ACC.
4 Pulse y mantenga pulsado el inte-
rruptor del motor durante unos
15 segundos mientras pisa a fondo
el pedal del freno y el pedal del
embrague (transmisión manual).
Aunque el motor se pueda arrancar
siguiendo los pasos anteriores, es posi-
ble que el sistema tenga una avería.
Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repa-
raciones cualificado, para que lo
inspeccionen.
El motor de arranque no gira
(vehículos con sistema inteli-
gente de entrada y arranque)
El motor de arranque no gira,
las luces interiores y los faros
no se encienden, o el claxon no
suena
Función de arranque de emer-
gencia (vehículos con sistema
inteligente de entrada y arran-
que)
