2022 TOYOTA RAV4 Manual del propietario (in Spanish)

247
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
QSi se muestra un mensaje de advertencia en la pantalla de información múltiple
Es posible que un sistema no esté disponible temporalmente o que tenga una avería.
OEn las situaciones siguientes, realice las acci ones que se especifican en la tabla. Cuando se detecte que las condiciones de funcionamiento s on normales, el mensaje desaparecerá y el sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
ADVERTENCIA
ONo modifique los faros ni ninguna de las
otras luces.
SituaciónAcciones
Cuando la zona de alrededor de una cámara
está cubierta de suciedad, humedad (empa-
ñada o cubierta de condensación, hielo, etc.)
u otras partículas extrañas
Accione el limpiaparabrisas y la función
de A/C para eliminar la suciedad y otras partí-
culas adheridas. ( P.433, 438)
Cuando la temperatura en torno a la cámara
frontal no esté dentro del intervalo de funcio-
namiento, por ejemplo si el vehículo se
encuentra al sol o en un entorno extremada-
mente frío
Si la cámara frontal está caliente, por ejemplo
cuando el vehículo ha estado estacionado al
sol, utilice el sistema de aire acondicionado
para que baje la temperatura en torno a la
cámara frontal.
Si se ha utilizado un parasol mientras el vehí-
culo estaba estacionado, dependiendo del
tipo en cuestión, es posible que la luz del sol
se reflejara en la superficie del parasol y haya
provocado que la temperatura de la cámara
frontal sea excesivamente alta.
Si la cámara frontal está fría, por ejemplo
cuando el vehículo ha estado estacionado en
un entorno sumamente frío, utilice el sistema
de aire acondicionado para que suba la tem-
peratura en torno a la cámara frontal.
Algo obstaculiza la zona situada delante de la
cámara frontal, como cuando el capó está
abierto o se ha adherido algún adhesivo a la
parte del parabrisas situada delante de la
cámara frontal.
Cierre el capó, retire el adhesivo, etc., para
despejar la zona.
Cuando se muestra “PCS no disponible tem-
poralmente.”
Compruebe si hay sustancias adheridas en el
sensor del radar y la cubierta del sensor de
radar, y si las hay, retírelas.

2484-5. Utilización de los sistemas de ayuda a la conducción
OEn los casos siguientes, si la situación ha cambiado (o el vehículo ha circulado durante
cierto tiempo) y se detectan unas condiciones de funcionamiento normales, el mensaje des-
aparecerá y el sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
• Cuando la temperatura en torno al sensor del radar esté fuera del rango de funcionamiento,
por ejemplo si el vehículo se encuentra al sol o en un entorno extremadamente frío
• Cuando la cámara frontal no puede detectar los objetos que hay delante del vehículo, por
ejemplo al conducir en la oscuridad, con nieve o con niebla, o cuando luces brillantes inciden
en la cámara frontal
• Dependiendo de las condiciones en el entorno del vehículo, el radar podría determinar que
el área circundante no se puede reconocer correctamente. En tal caso, se muestra “PCS no
disponible temporalmente.”.

249
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
*: Si el vehículo dispone de ello
El sistema puede detectar:
La lista de países y zonas incluidos en cada región de la tabla está vigente a fecha
de diciembre de 2021. No obstante, dependiendo de la fecha de venta del vehículo,
los países y zonas incluidos en cada región podrían ser diferentes. Póngase en
contacto con su concesionario Toyota para obtener más información.
QAdvertencia anticolisión
Si el sistema determina que existe un
alto riesgo de colisión frontal, sonará un avisador acústico y se mostrará un
mensaje de advertencia en la pantalla
de información múltiple para instar al
conductor a que realice una maniobra
evasiva.
PCS (sistema de seguridad anticolisión)*
El sistema de seguridad anticolisión utiliza un sensor del radar y la cámara
frontal para detectar los objetos (P.249) que haya delante del vehículo. Si
el sistema determina que existe un alto riesgo de colisión frontal contra un
objeto, mostrará una advertencia instando al conductor a que realice una
maniobra evasiva y se incrementará la presión potencial de los frenos para
ayudar al conductor a evitar la colisión. Si el sistema determina que el
riesgo de colisión frontal contra un objeto es extremadamente alto, los fre-
nos se aplicarán automáticamente para evitar la colisión o mitigar el
impacto de la colisión.
El sistema de seguridad anticolisión se puede deshabilitar o habilitar, y el
momento de emisión de la advertencia se puede cambiar. (P.251)
Objetos detectables
RegionesObjetos detectablesPaíses/zonas
A
Vehículos
Ciclistas
Peatones
Islandia, Albania, Andorra, Italia, Ucrania, Estonia,
Austria, Países Bajos, Grecia, Croacia, Gibraltar,
Suiza, Suecia, España, Eslovaquia, Eslovenia,
República Checa, Dinamarca, Alemania, Noruega,
Hungría, Finlandia, Francia, Bulgaria, Bélgica, Bos-
nia y Herzegovina, Polonia, Portugal, Macedonia,
Mónaco, Serbia, Montenegro, Letonia, Lituania,
Rumanía, Luxemburgo, Rusia, Kazajistán, Islas
Feroe, Israel, Turquía y las Islas Canarias
BVehículosAzerbaiyán, Georgia y Armenia
Funciones del sistema

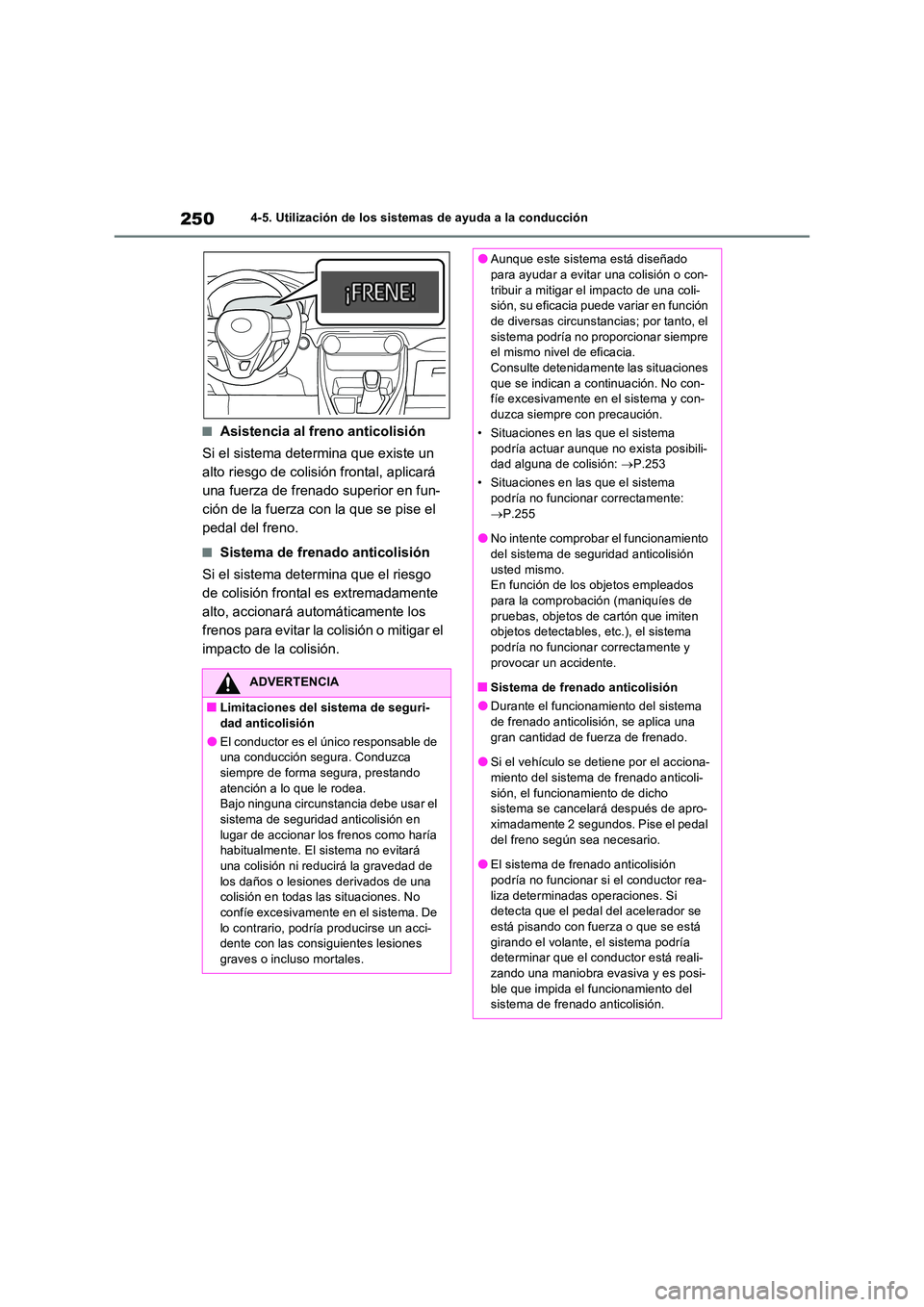

2504-5. Utilización de los sistemas de ayuda a la conducción
QAsistencia al freno anticolisión
Si el sistema determina que existe un
alto riesgo de colisión frontal, aplicará
una fuerza de frenado superior en fun-
ción de la fuerza con la que se pise el
pedal del freno.
QSistema de frenado anticolisión
Si el sistema determina que el riesgo
de colisión frontal es extremadamente
alto, accionará automáticamente los
frenos para evitar la colisión o mitigar el
impacto de la colisión.
ADVERTENCIA
QLimitaciones del sistema de seguri-
dad anticolisión
OEl conductor es el único responsable de una conducción segura. Conduzca siempre de forma segura, prestando
atención a lo que le rodea. Bajo ninguna circunstancia debe usar el sistema de seguridad anticolisión en
lugar de accionar los frenos como haría habitualmente. El sistema no evitará
una colisión ni reducirá la gravedad de los daños o lesiones derivados de una colisión en todas las situaciones. No
confíe excesivamente en el sistema. De lo contrario, podría producirse un acci-dente con las consiguientes lesiones
graves o incluso mortales.
OAunque este sistema está diseñado para ayudar a evitar una colisión o con-
tribuir a mitigar el impacto de una coli- sión, su eficacia puede variar en función de diversas circunstancias; por tanto, el
sistema podría no proporcionar siempre el mismo nivel de eficacia. Consulte detenidamente las situaciones
que se indican a continuación. No con- fíe excesivamente en el sistema y con-duzca siempre con precaución.
• Situaciones en las que el sistema
podría actuar aunque no exista posibili- dad alguna de colisión: P.253
• Situaciones en las que el sistema podría no funcionar correctamente:
 P.255
ONo intente comprobar el funcionamiento del sistema de seguridad anticolisión
usted mismo. En función de los objetos empleados para la comprobación (maniquíes de
pruebas, objetos de cartón que imiten objetos detectables, etc.), el sistema podría no funcionar correctamente y
provocar un accidente.
QSistema de frenado anticolisión
ODurante el funcionamiento del sistema de frenado anticolisión, se aplica una
gran cantidad de fuerza de frenado.
OSi el vehículo se detiene por el acciona- miento del sistema de frenado anticoli-
sión, el funcionamiento de dicho sistema se cancelará después de apro-ximadamente 2 segundos. Pise el pedal
del freno según sea necesario.
OEl sistema de frenado anticolisión podría no funcionar si el conductor rea-
liza determinadas operaciones. Si detecta que el pedal del acelerador se está pisando con fuerza o que se está
girando el volante, el sistema podría determinar que el conductor está reali-zando una maniobra evasiva y es posi-
ble que impida el funcionamiento del sistema de frenado anticolisión.

251
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
QHabilitación y deshabilitación del
sistema de seguridad anticolisión
El sistema de seguridad anticolisión se
puede habilitar o deshabilitar en la pan-
talla ( P.110) de la pantalla de
información múltiple.
El sistema se habilita automáticamente cada
vez que el interruptor del motor se coloca en
ON.
Si el sistema está deshabilitado, el indi-
cador de advertencia PCS se encen-
derá y se mostrará un mensaje en la
pantalla de información múltiple.
ADVERTENCIA
OEn determinadas situaciones, cuando el
sistema de frenado anticolisión está actuando, su funcionamiento podría cancelarse si se pisa con fuerza el
pedal del acelerador o se gira el volante y el sistema determina que el conductor está realizando una maniobra evasiva.
OSi se está pisando el pedal del freno, el sistema podría determinar que el con-ductor está realizando una maniobra
evasiva y es posible que retrase el momento de activación del sistema de frenado anticolisión.
QSituaciones en las que se debe des-habilitar el sistema anticolisión
En las situaciones siguientes, deshabilite el sistema pues podría no funcionar
correctamente y provocar un accidente que, a su vez, cause lesiones graves o incluso mortales:
OCuando se remolca el vehículo
OCuando su vehículo está remolcando otro vehículo
OCuando se transporta el vehículo en un
camión, barco, tren o en un medio de transporte similar
OCuando el vehículo se alza en un eleva-dor con el motor en marcha y los neu-máticos pueden girar libremente
OCuando se inspecciona el vehículo con un dinamómetro de rodillos, como un dinamómetro de chasis o un comproba-
dor de velocímetro, o cuando se utiliza un equilibrador de ruedas que permite dejar las ruedas montadas en el vehí-
culo
OCuando el parachoques delantero o la rejilla delantera han recibido un fuerte
impacto en un accidente o por alguna otra circunstancia
OSi el vehículo no se puede conducir de
manera estable, como tras haberse visto envuelto en un accidente o si pre-senta una avería
OCuando el vehículo se conduce de forma deportiva o en terreno sin pavi-
mentar
OCuando la presión de inflado de los neumáticos no es correcta
OCuando los neumáticos están muy des-gastados
OCuando se han instalado neumáticos de
un tamaño distinto al especificado
OCuando se instalan cadenas de nieve
OCuando se utiliza una rueda de
repuesto compacta o un kit de emer- gencia de reparación de pinchazos
OSi en el vehículo se ha instalado tempo-
ralmente algún equipo (quitanieves, etc.) que pueda obstaculizar el sensor del radar o la cámara frontal
Cambio de la configuración del
sistema de seguridad anticoli-
sión

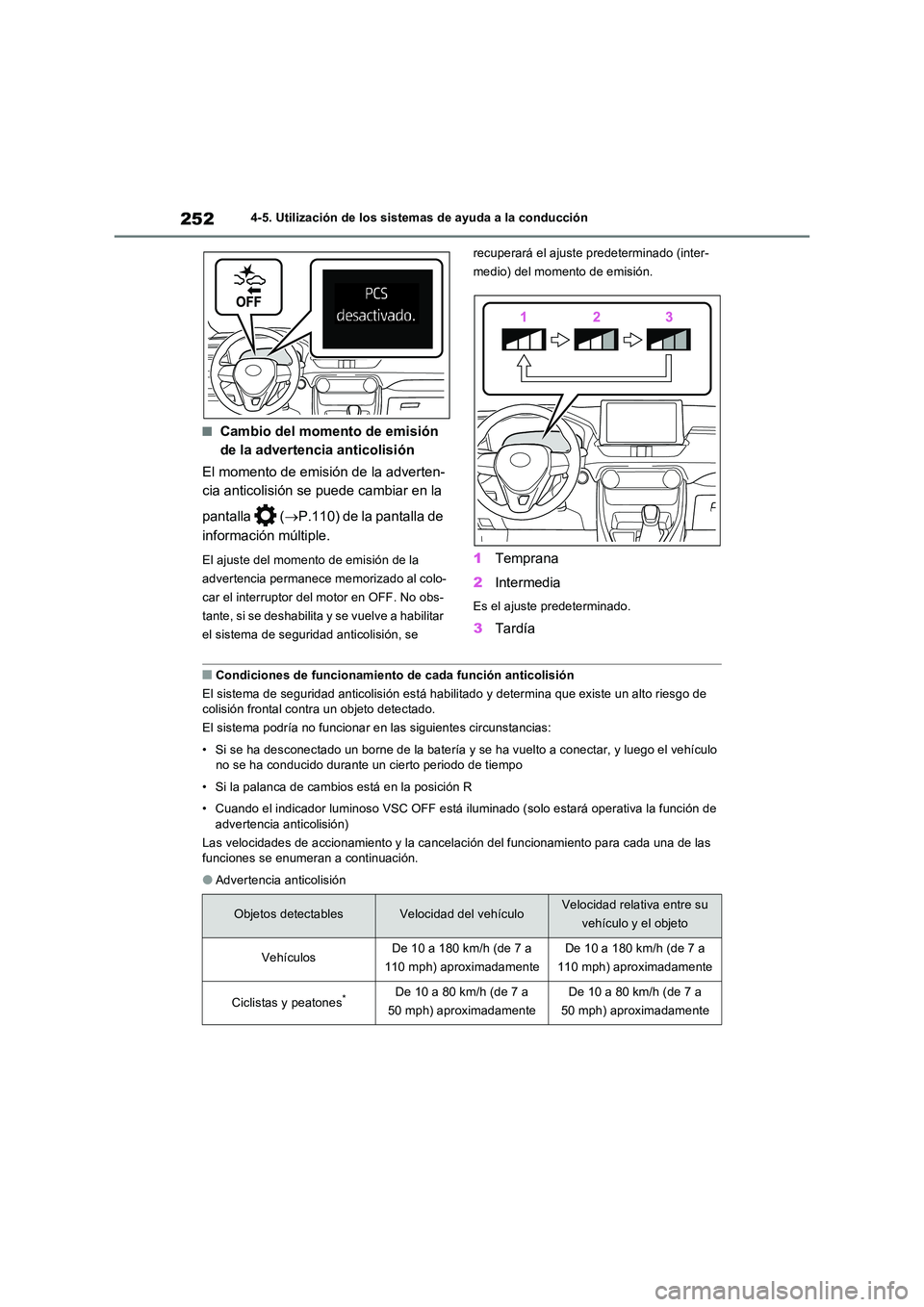

2524-5. Utilización de los sistemas de ayuda a la conducción
QCambio del momento de emisión
de la advertencia anticolisión
El momento de emisión de la adverten-
cia anticolisión se puede cambiar en la
pantalla ( P.110) de la pantalla de
información múltiple.
El ajuste del momento de emisión de la
advertencia permanece memorizado al colo-
car el interruptor del motor en OFF. No obs-
tante, si se deshabilita y se vuelve a habilitar
el sistema de seguridad anticolisión, se
recuperará el ajuste predeterminado (inter-
medio) del momento de emisión.
1 Temprana
2 Intermedia
Es el ajuste predeterminado.
3Tardía
QCondiciones de funcionamiento de cada función anticolisión
El sistema de seguridad antico lisión está habilitado y determina que existe un alto riesgo de colisión frontal contra un objeto detectado.
El sistema podría no funcionar en las siguientes circunstancias:
• Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el vehículo no se ha conducido durante un cierto periodo de tiempo
• Si la palanca de cambios está en la posición R
• Cuando el indicador luminoso VSC OFF está ilu minado (solo estará operativa la función de
advertencia anticolisión)
Las velocidades de accionamiento y la cancel ación del funcionamiento para cada una de las funciones se enumeran a continuación.
OAdvertencia anticolisión
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 10 a 180 km/h (de 7 a
110 mph) aproximadamente
De 10 a 180 km/h (de 7 a
110 mph) aproximadamente
Ciclistas y peatones*De 10 a 80 km/h (de 7 a
50 mph) aproximadamente
De 10 a 80 km/h (de 7 a
50 mph) aproximadamente

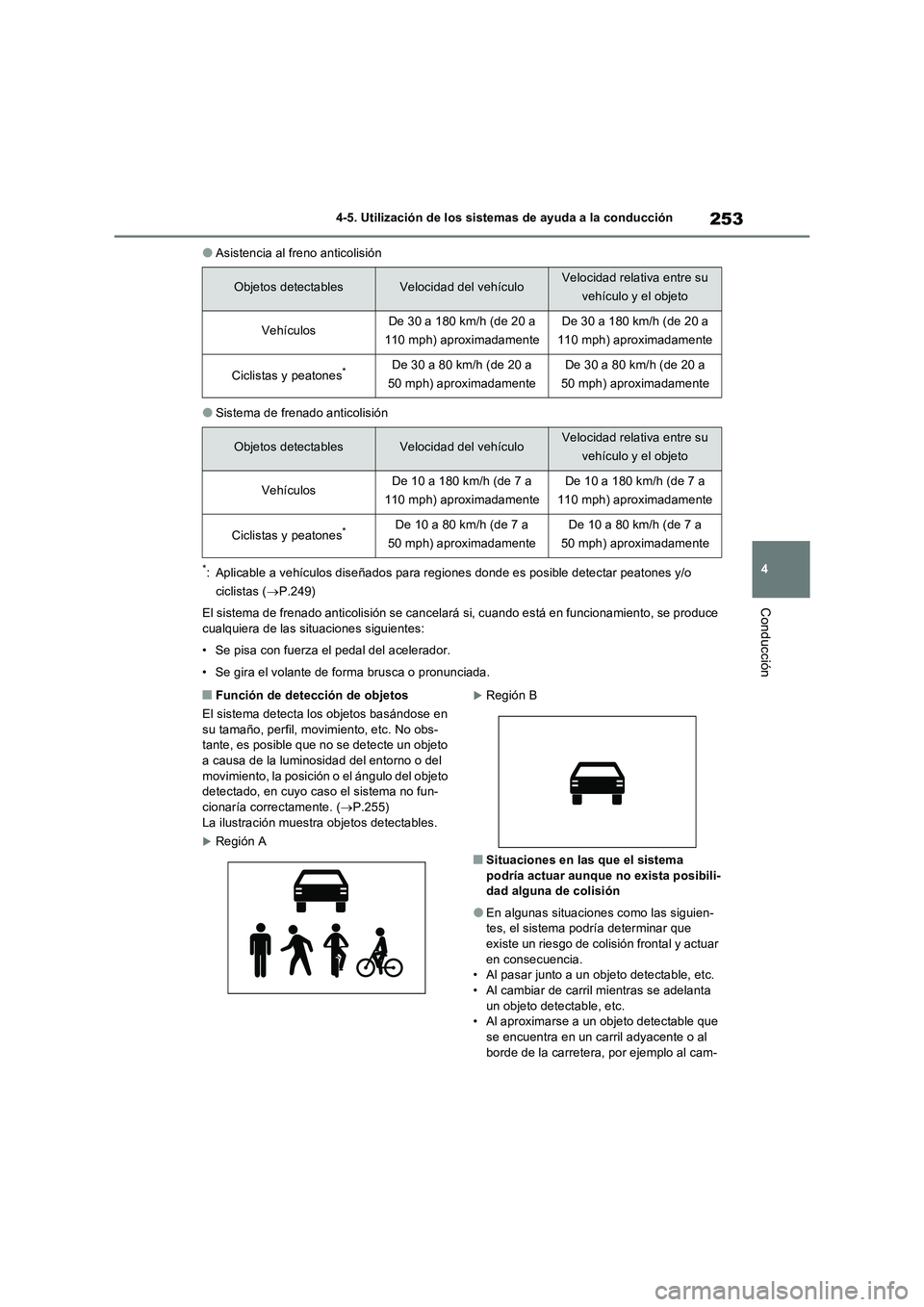

253
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
OAsistencia al freno anticolisión
OSistema de frenado anticolisión
*: Aplicable a vehículos diseñados para regiones donde es posible detectar peatones y/o
ciclistas (P.249)
El sistema de frenado anticolisión se cancelará si, cuando está en funcionamiento, se produce
cualquiera de las situaciones siguientes:
• Se pisa con fuerza el pedal del acelerador.
• Se gira el volante de forma brusca o pronunciada.
QFunción de detección de objetos
El sistema detecta los objetos basándose en
su tamaño, perfil, movimiento, etc. No obs-
tante, es posible que no se detecte un objeto
a causa de la luminosidad del entorno o del
movimiento, la posición o el ángulo del objeto
detectado, en cuyo caso el sistema no fun-
cionaría correctamente. (P.255)
La ilustración muestra objetos detectables.
Región A
Región B
QSituaciones en las que el sistema
podría actuar aunque no exista posibili-
dad alguna de colisión
OEn algunas situaciones como las siguien-
tes, el sistema podría determinar que
existe un riesgo de colisión frontal y actuar
en consecuencia.
• Al pasar junto a un objeto detectable, etc.
• Al cambiar de carril mientras se adelanta
un objeto detectable, etc.
• Al aproximarse a un objeto detectable que
se encuentra en un carril adyacente o al
borde de la carretera, por ejemplo al cam-
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 30 a 180 km/h (de 20 a
110 mph) aproximadamenteDe 30 a 180 km/h (de 20 a
110 mph) aproximadamente
Ciclistas y peatones*De 30 a 80 km/h (de 20 a
50 mph) aproximadamenteDe 30 a 80 km/h (de 20 a
50 mph) aproximadamente
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 10 a 180 km/h (de 7 a
110 mph) aproximadamenteDe 10 a 180 km/h (de 7 a
110 mph) aproximadamente
Ciclistas y peatones*De 10 a 80 km/h (de 7 a
50 mph) aproximadamenteDe 10 a 80 km/h (de 7 a
50 mph) aproximadamente

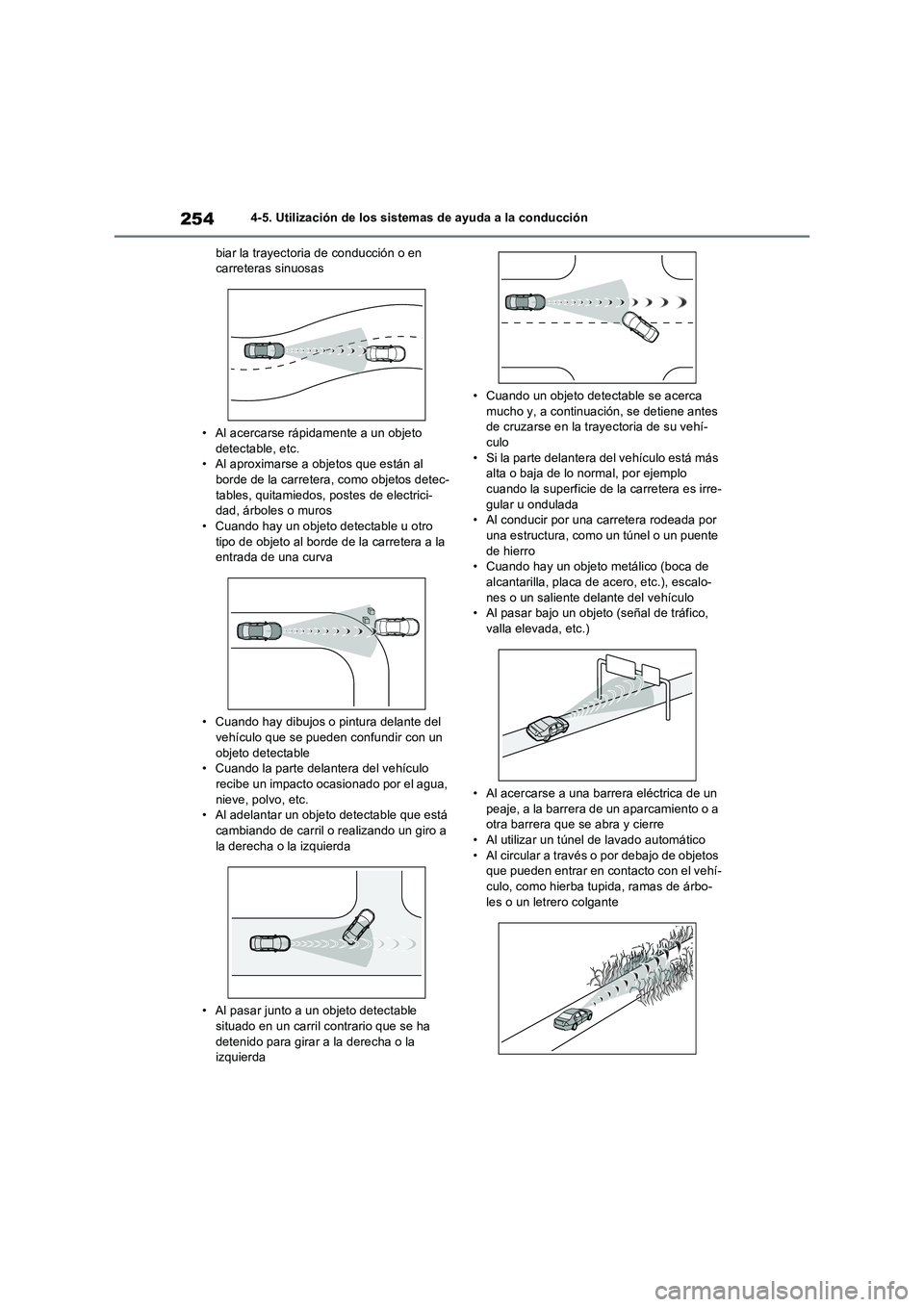

2544-5. Utilización de los sistemas de ayuda a la conducción
biar la trayectoria de conducción o en carreteras sinuosas
• Al acercarse rápidamente a un objeto detectable, etc.• Al aproximarse a objetos que están al
borde de la carretera, como objetos detec- tables, quitamiedos, postes de electrici-dad, árboles o muros
• Cuando hay un objeto detectable u otro tipo de objeto al borde de la carretera a la entrada de una curva
• Cuando hay dibujos o pintura delante del vehículo que se pueden confundir con un
objeto detectable • Cuando la parte delantera del vehículo recibe un impacto ocasionado por el agua,
nieve, polvo, etc. • Al adelantar un objeto detectable que está cambiando de carril o realizando un giro a
la derecha o la izquierda
• Al pasar junto a un objeto detectable
situado en un carril contrario que se ha detenido para girar a la derecha o la izquierda
• Cuando un objeto detectable se acerca mucho y, a continuación, se detiene antes de cruzarse en la trayectoria de su vehí-
culo • Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando la superficie de la carretera es irre- gular u ondulada• Al conducir por una carretera rodeada por
una estructura, como un túnel o un puente de hierro• Cuando hay un objeto metálico (boca de
alcantarilla, placa de acero, etc.), escalo- nes o un saliente delante del vehículo• Al pasar bajo un objeto (señal de tráfico,
valla elevada, etc.)
• Al acercarse a una barrera eléctrica de un
peaje, a la barrera de un aparcamiento o a otra barrera que se abra y cierre• Al utilizar un túnel de lavado automático
• Al circular a través o por debajo de objetos que pueden entrar en contacto con el vehí-culo, como hierba tupida, ramas de árbo-
les o un letrero colgante
