2022 TOYOTA RAV4 Manual del propietario (in Spanish)

575
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas

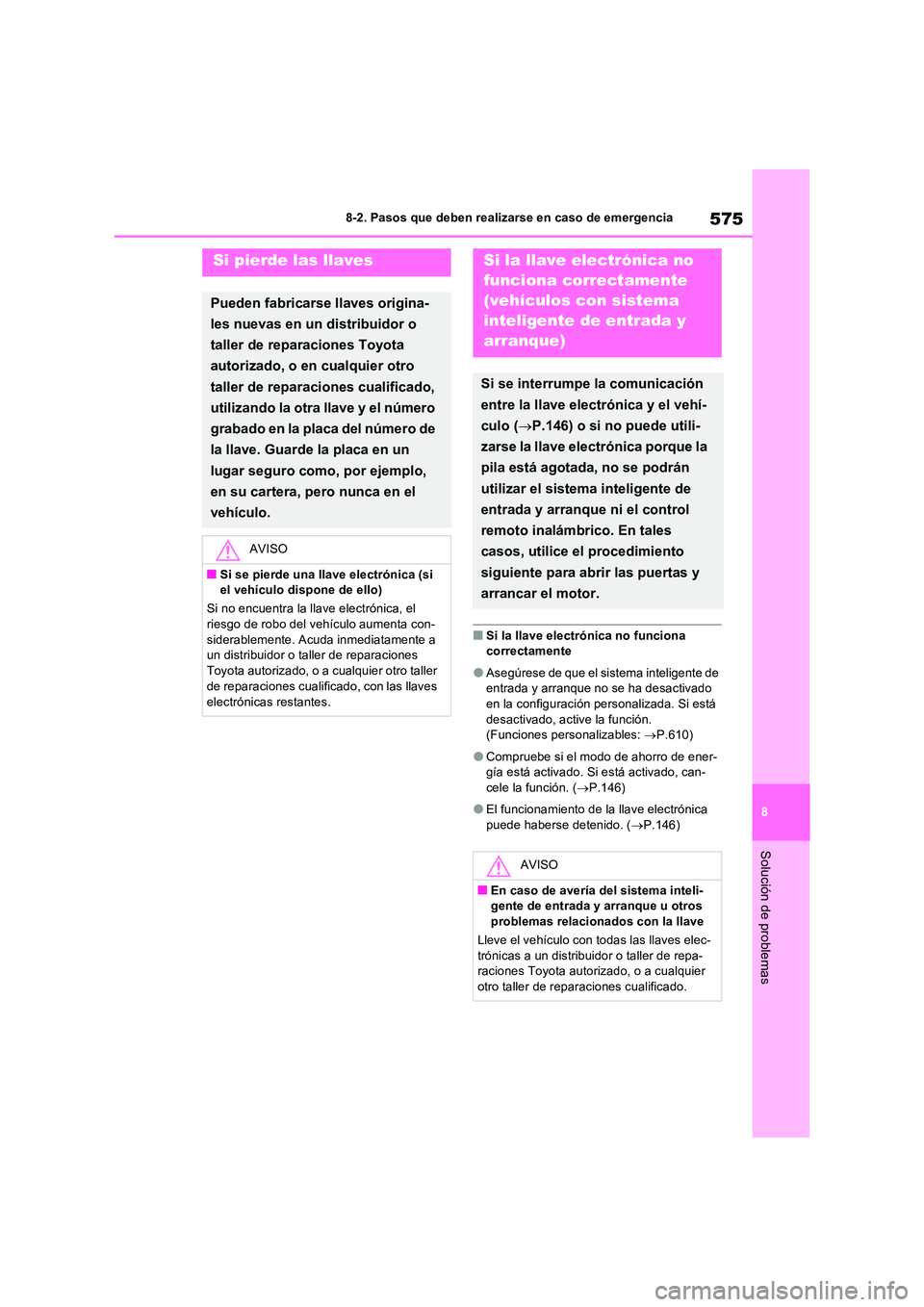

QSi la llave electrónica no funciona correctamente
OAsegúrese de que el sistema inteligente de entrada y arranque no se ha desactivado
en la configuración personalizada. Si está desactivado, active la función. (Funciones personalizables: P.610)
OCompruebe si el modo de ahorro de ener- gía está activado. Si está activado, can-
cele la función. ( P.146)
OEl funcionamiento de la llave electrónica
puede haberse detenido. ( P.146)
Si pierde las llaves
Pueden fabricarse llaves origina-
les nuevas en un distribuidor o
taller de reparaciones Toyota
autorizado, o en cualquier otro
taller de reparaciones cualificado,
utilizando la otra llave y el número
grabado en la placa del número de
la llave. Guarde la placa en un
lugar seguro como, por ejemplo,
en su cartera, pero nunca en el
vehículo.
AVISO
QSi se pierde una llave electrónica (si el vehículo dispone de ello)
Si no encuentra la llave electrónica, el
riesgo de robo del vehículo aumenta con- siderablemente. Acuda inmediatamente a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, con las llaves
electrónicas restantes.
Si la llave electrónica no
funciona correctamente
(vehículos con sistema
inteligente de entrada y
arranque)
Si se interrumpe la comunicación
entre la llave electrónica y el vehí-
culo ( P.146) o si no puede utili-
zarse la llave electrónica porque la
pila está agotada, no se podrán
utilizar el sistema inteligente de
entrada y arranque ni el control
remoto inalámbrico. En tales
casos, utilice el procedimiento
siguiente para abrir las puertas y
arrancar el motor.
AVISO
QEn caso de avería del sistema inteli- gente de entrada y arranque u otros
problemas relacionados con la llave
Lleve el vehículo con todas las llaves elec- trónicas a un distribuidor o taller de repa-raciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado.

5768-2. Pasos que deben realizarse en caso de emergencia

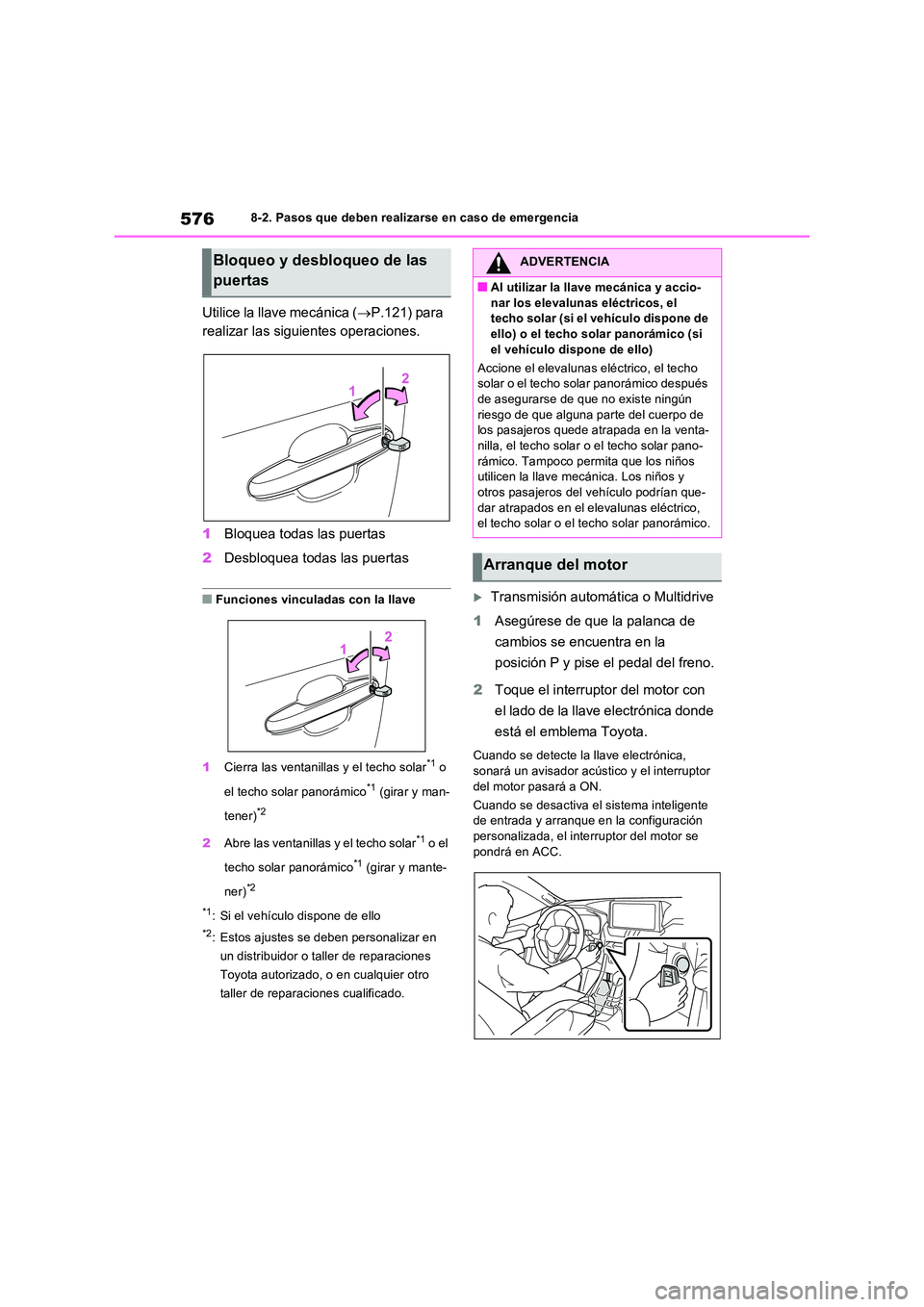

Utilice la llave mecánica (P.121) para
realizar las siguientes operaciones.
1 Bloquea todas las puertas
2 Desbloquea todas las puertas
QFunciones vinculadas con la llave
1 Cierra las ventanillas y el techo solar*1 o
el techo solar panorámico*1 (girar y man-
tener)*2
2 Abre las ventanillas y el techo solar*1 o el
techo solar panorámico*1 (girar y mante-
ner)*2
*1: Si el vehículo dispone de ello
*2: Estos ajustes se deben personalizar en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
Transmisión automática o Multidrive
1 Asegúrese de que la palanca de
cambios se encuentra en la
posición P y pise el pedal del freno.
2 Toque el interruptor del motor con
el lado de la llave electrónica donde
está el emblema Toyota.
Cuando se detecte la llave electrónica, sonará un avisador acústico y el interruptor
del motor pasará a ON.
Cuando se desactiva el sistema inteligente de entrada y arranque en la configuración personalizada, el interruptor del motor se
pondrá en ACC.
Bloqueo y desbloqueo de las
puertas
ADVERTENCIA
QAl utilizar la llave mecánica y accio-
nar los elevalunas eléctricos, el techo solar (si el vehículo dispone de ello) o el techo solar panorámico (si
el vehículo dispone de ello)
Accione el elevalunas eléctrico, el techo solar o el techo solar panorámico después de asegurarse de que no existe ningún
riesgo de que alguna parte del cuerpo de los pasajeros quede atrapada en la venta-nilla, el techo solar o el techo solar pano-
rámico. Tampoco permita que los niños utilicen la llave mecánica. Los niños y otros pasajeros del vehículo podrían que-
dar atrapados en el elevalunas eléctrico, el techo solar o el techo solar panorámico.
Arranque del motor

577
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas

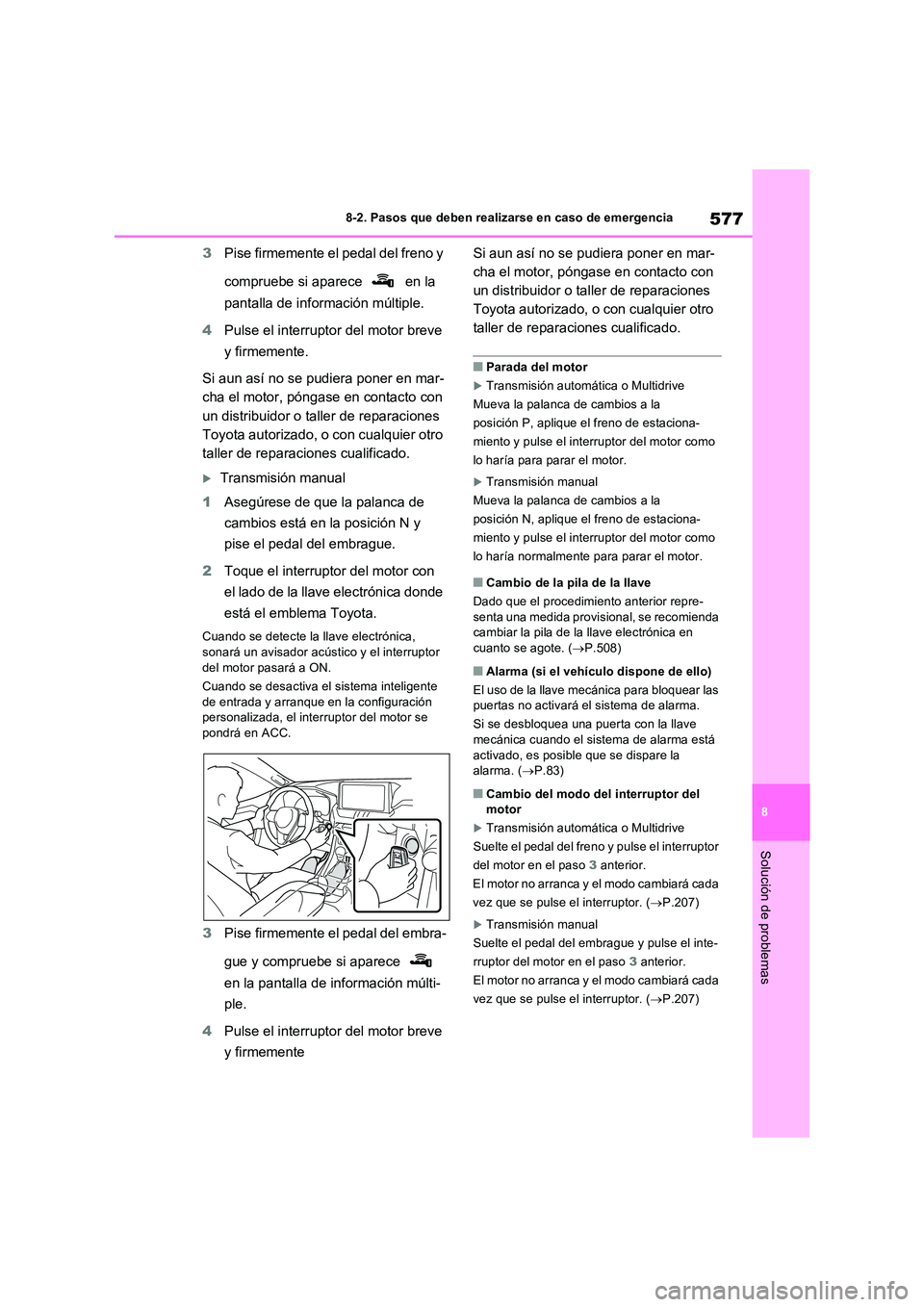

3 Pise firmemente el pedal del freno y
compruebe si aparece en la
pantalla de información múltiple.
4 Pulse el interruptor del motor breve
y firmemente.
Si aun así no se pudiera poner en mar-
cha el motor, póngase en contacto con
un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
Transmisión manual
1 Asegúrese de que la palanca de
cambios está en la posición N y
pise el pedal del embrague.
2 Toque el interruptor del motor con
el lado de la llave electrónica donde
está el emblema Toyota.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el interruptor del motor pasará a ON.
Cuando se desactiva el sistema inteligente
de entrada y arranque en la configuración personalizada, el interruptor del motor se pondrá en ACC.
3 Pise firmemente el pedal del embra-
gue y compruebe si aparece
en la pantalla de información múlti-
ple.
4 Pulse el interruptor del motor breve
y firmemente
Si aun así no se pudiera poner en mar-
cha el motor, póngase en contacto con
un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
QParada del motor
Transmisión automática o Multidrive
Mueva la palanca de cambios a la
posición P, aplique el freno de estaciona-
miento y pulse el interruptor del motor como
lo haría para parar el motor.
Transmisión manual
Mueva la palanca de cambios a la
posición N, aplique el freno de estaciona-
miento y pulse el interruptor del motor como
lo haría normalmente para parar el motor.
QCambio de la pila de la llave
Dado que el procedimiento anterior repre- senta una medida provisional, se recomienda cambiar la pila de la llave electrónica en
cuanto se agote. ( P.508)
QAlarma (si el vehículo dispone de ello)
El uso de la llave mecánica para bloquear las puertas no activará el sistema de alarma.
Si se desbloquea una puerta con la llave mecánica cuando el sistema de alarma está
activado, es posible que se dispare la alarma. ( P.83)
QCambio del modo del interruptor del motor
Transmisión automática o Multidrive
Suelte el pedal del freno y pulse el interruptor
del motor en el paso 3 anterior.
El motor no arranca y el modo cambiará cada
vez que se pulse el interruptor. ( P.207)
Transmisión manual
Suelte el pedal del embrague y pulse el inte-
rruptor del motor en el paso 3 anterior.
El motor no arranca y el modo cambiará cada
vez que se pulse el interruptor. ( P.207)

5788-2. Pasos que deben realizarse en caso de emergencia

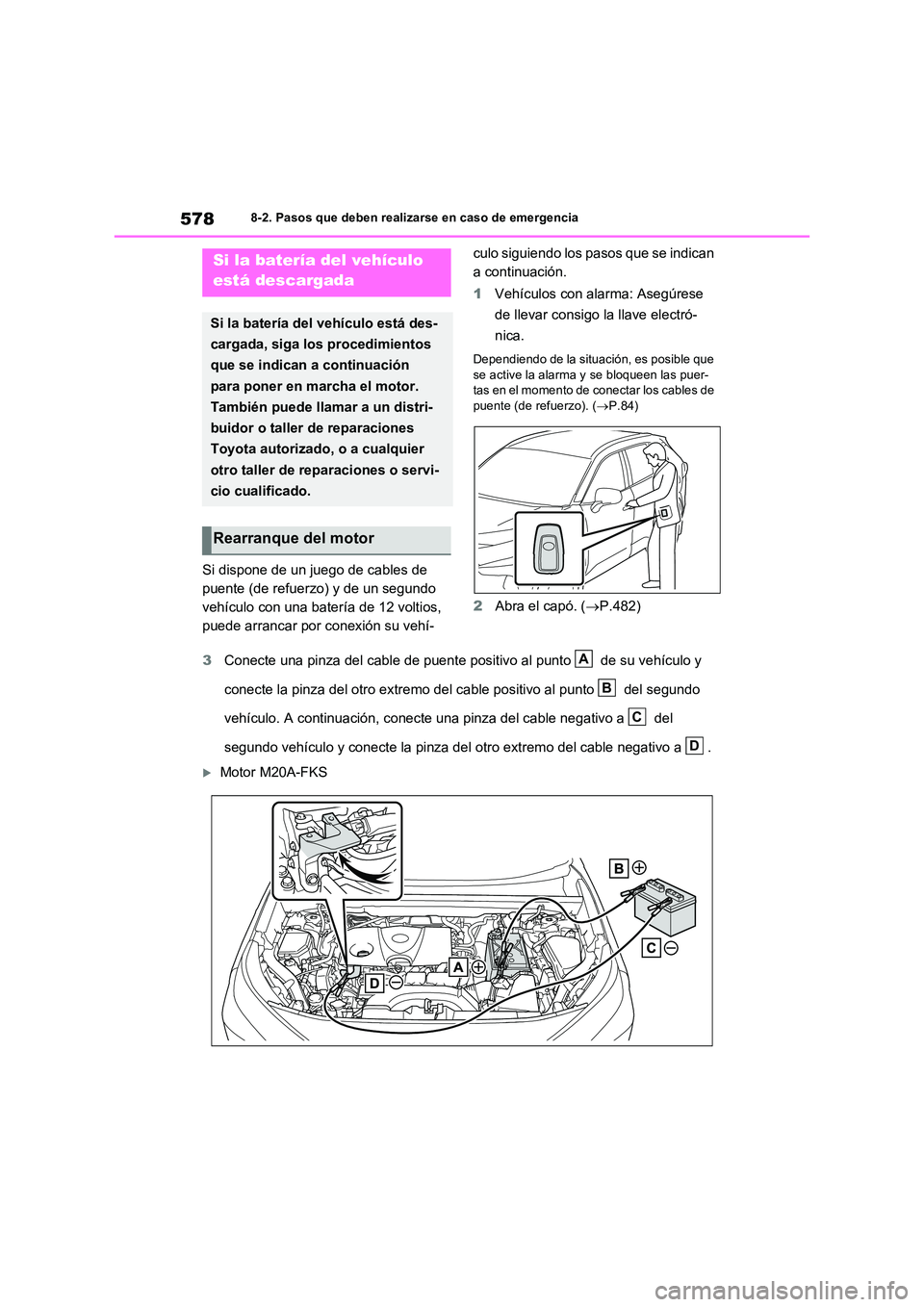

Si dispone de un juego de cables de
puente (de refuerzo) y de un segundo
vehículo con una batería de 12 voltios,
puede arrancar por conexión su vehí-
culo siguiendo los pasos que se indican
a continuación.
1 Vehículos con alarma: Asegúrese
de llevar consigo la llave electró-
nica.
Dependiendo de la situación, es posible que
se active la alarma y se bloqueen las puer- tas en el momento de conectar los cables de puente (de refuerzo). ( P.84)
2Abra el capó. (P.482)
3 Conecte una pinza del cable de puente positivo al punto de su vehículo y
conecte la pinza del otro extremo del cable positivo al punto del segundo
vehículo. A continuación, conecte una pinza del cable negativo a del
segundo vehículo y conecte la pinza del otro extremo del cable negativo a .
Motor M20A-FKS
Si la batería del vehículo
está descargada
Si la batería del vehículo está des-
cargada, siga los procedimientos
que se indican a continuación
para poner en marcha el motor.
También puede llamar a un distri-
buidor o taller de reparaciones
Toyota autorizado, o a cualquier
otro taller de reparaciones o servi-
cio cualificado.
Rearranque del motor
A
B
C
D

579
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas

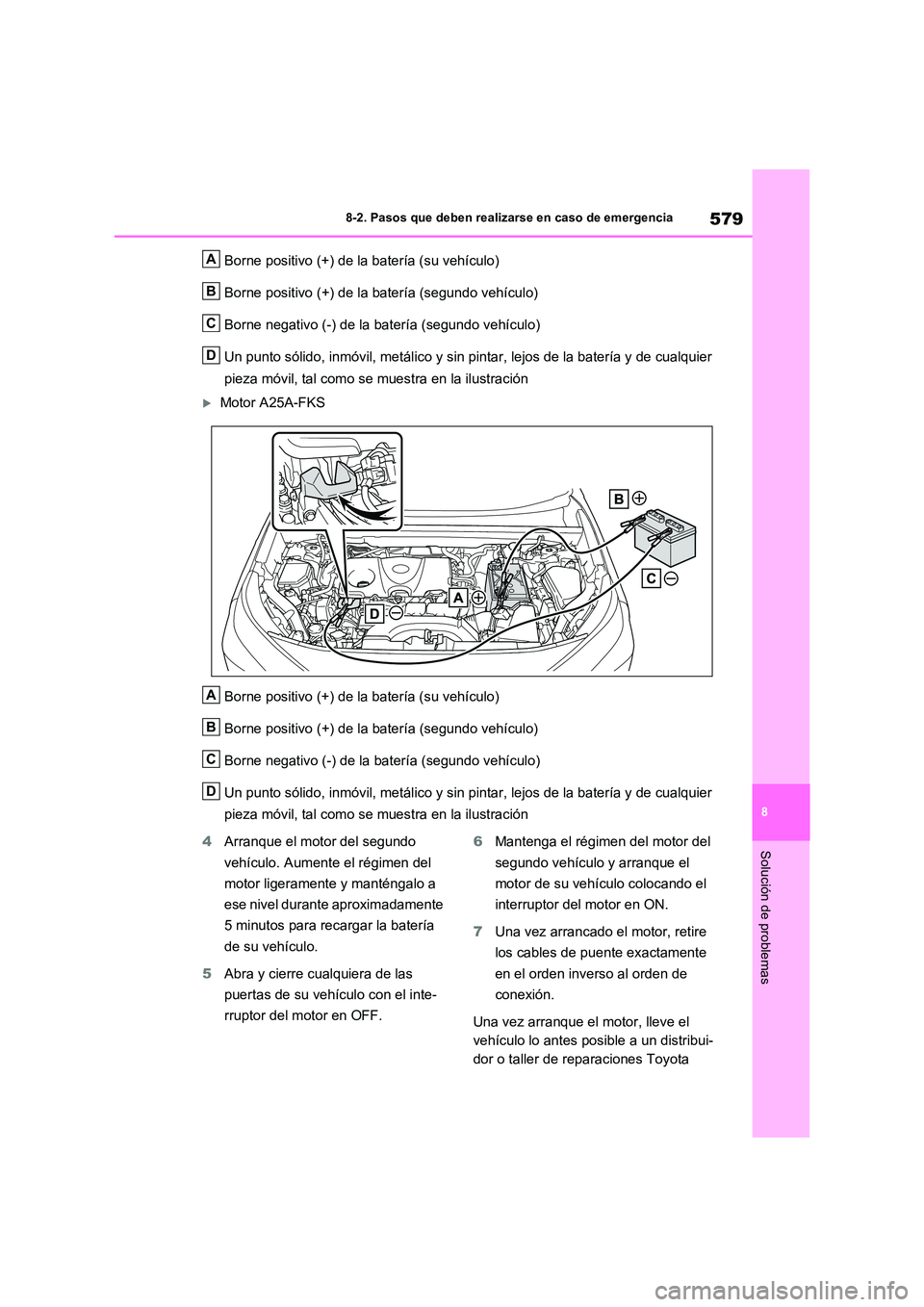

Borne positivo (+) de la batería (su vehículo)
Borne positivo (+) de la batería (segundo vehículo)
Borne negativo (-) de la batería (segundo vehículo)
Un punto sólido, inmóvil, metálico y sin pintar, lejos de la batería y de cualquier
pieza móvil, tal como se muestra en la ilustración
Motor A25A-FKS
Borne positivo (+) de la batería (su vehículo)
Borne positivo (+) de la batería (segundo vehículo)
Borne negativo (-) de la batería (segundo vehículo)
Un punto sólido, inmóvil, metálico y sin pintar, lejos de la batería y de cualquier
pieza móvil, tal como se muestra en la ilustración
4 Arranque el motor del segundo
vehículo. Aumente el régimen del
motor ligeramente y manténgalo a
ese nivel durante aproximadamente
5 minutos para recargar la batería
de su vehículo.
5 Abra y cierre cualquiera de las
puertas de su vehículo con el inte-
rruptor del motor en OFF.
6 Mantenga el régimen del motor del
segundo vehículo y arranque el
motor de su vehículo colocando el
interruptor del motor en ON.
7 Una vez arrancado el motor, retire
los cables de puente exactamente
en el orden inverso al orden de
conexión.
Una vez arranque el motor, lleve el
vehículo lo antes posible a un distribui-
dor o taller de reparaciones Toyota
A
B
C
D
A
B
C
D

5808-2. Pasos que deben realizarse en caso de emergencia

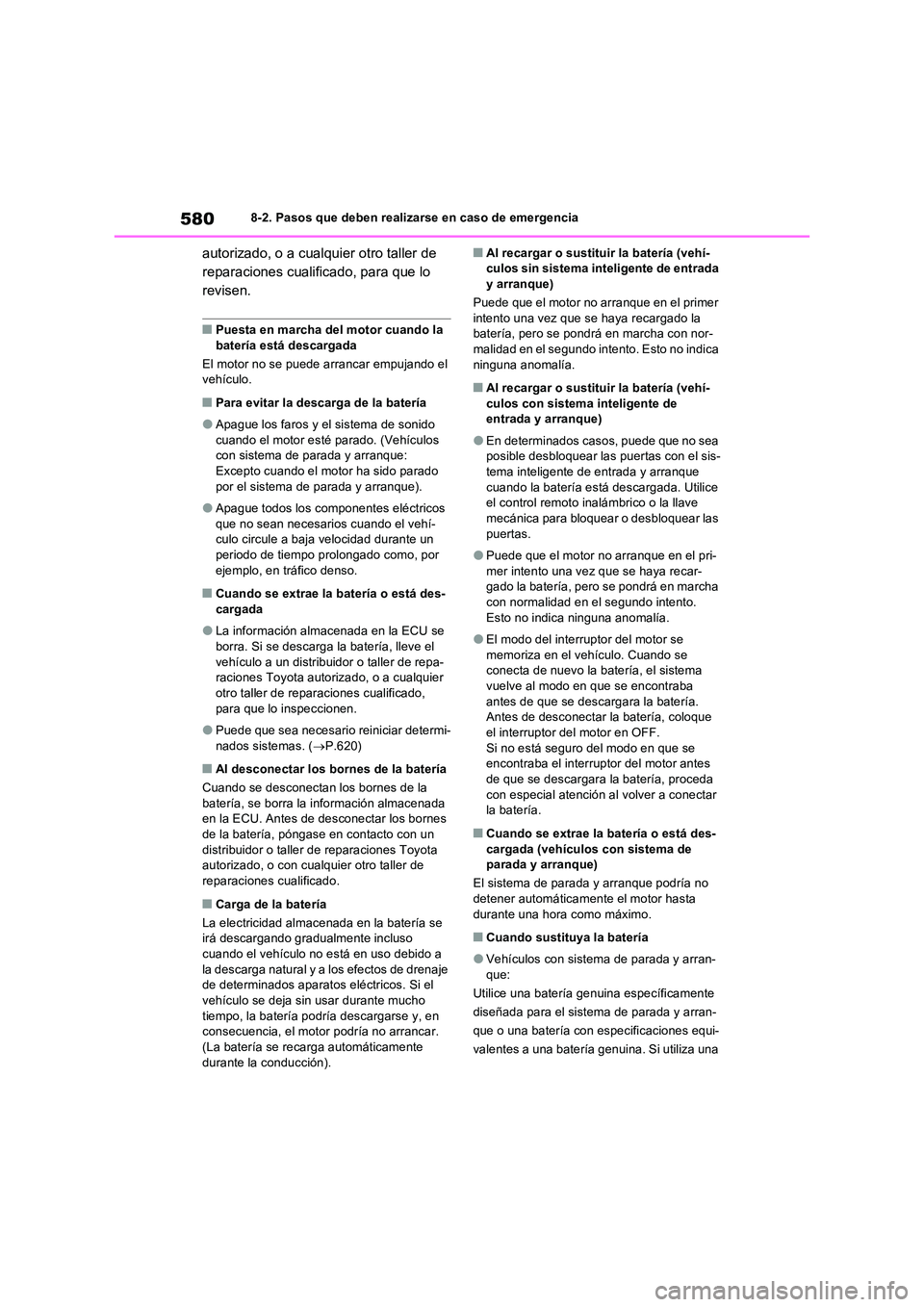

autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo
revisen.
QPuesta en marcha del motor cuando la
batería está descargada
El motor no se puede arrancar empujando el vehículo.
QPara evitar la descarga de la batería
OApague los faros y el sistema de sonido cuando el motor esté parado. (Vehículos con sistema de parada y arranque:
Excepto cuando el motor ha sido parado por el sistema de parada y arranque).
OApague todos los componentes eléctricos que no sean necesarios cuando el vehí-culo circule a baja velocidad durante un
periodo de tiempo prolongado como, por ejemplo, en tráfico denso.
QCuando se extrae la batería o está des-cargada
OLa información almacenada en la ECU se borra. Si se descarga la batería, lleve el
vehículo a un distribuidor o taller de repa- raciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado,
para que lo inspeccionen.
OPuede que sea necesario reiniciar determi-
nados sistemas. ( P.620)
QAl desconectar los bornes de la batería
Cuando se desconectan los bornes de la batería, se borra la información almacenada en la ECU. Antes de desconectar los bornes
de la batería, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualqui er otro taller de
reparaciones cualificado.
QCarga de la batería
La electricidad almacenada en la batería se irá descargando gradualmente incluso cuando el vehículo no está en uso debido a
la descarga natural y a los efectos de drenaje de determinados aparatos eléctricos. Si el vehículo se deja sin usar durante mucho
tiempo, la batería podría descargarse y, en consecuencia, el motor podría no arrancar. (La batería se recarga automáticamente
durante la conducción).
QAl recargar o sustituir la batería (vehí- culos sin sistema inteligente de entrada y arranque)
Puede que el motor no arranque en el primer
intento una vez que se haya recargado la batería, pero se pondrá en marcha con nor-malidad en el segundo intento. Esto no indica
ninguna anomalía.
QAl recargar o sustituir la batería (vehí- culos con sistema inteligente de entrada y arranque)
OEn determinados casos, puede que no sea posible desbloquear las puertas con el sis-
tema inteligente de entrada y arranque cuando la batería está descargada. Utilice el control remoto inalámbrico o la llave
mecánica para bloquear o desbloquear las puertas.
OPuede que el motor no arranque en el pri-mer intento una vez que se haya recar-gado la batería, pero se pondrá en marcha
con normalidad en el segundo intento. Esto no indica ninguna anomalía.
OEl modo del interruptor del motor se memoriza en el vehículo. Cuando se conecta de nuevo la batería, el sistema
vuelve al modo en que se encontraba antes de que se descargara la batería. Antes de desconectar la batería, coloque
el interruptor del motor en OFF. Si no está seguro del modo en que se encontraba el interruptor del motor antes
de que se descargara la batería, proceda con especial atención al volver a conectar la batería.
QCuando se extrae la batería o está des-
cargada (vehículos con sistema de parada y arranque)
El sistema de parada y arranque podría no detener automáticamente el motor hasta
durante una hora como máximo.
QCuando sustituya la batería
OVehículos con sistema de parada y arran-
que:
Utilice una batería genuina específicamente
diseñada para el sistema de parada y arran-
que o una batería con especificaciones equi-
valentes a una batería genuina. Si utiliza una

581
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas

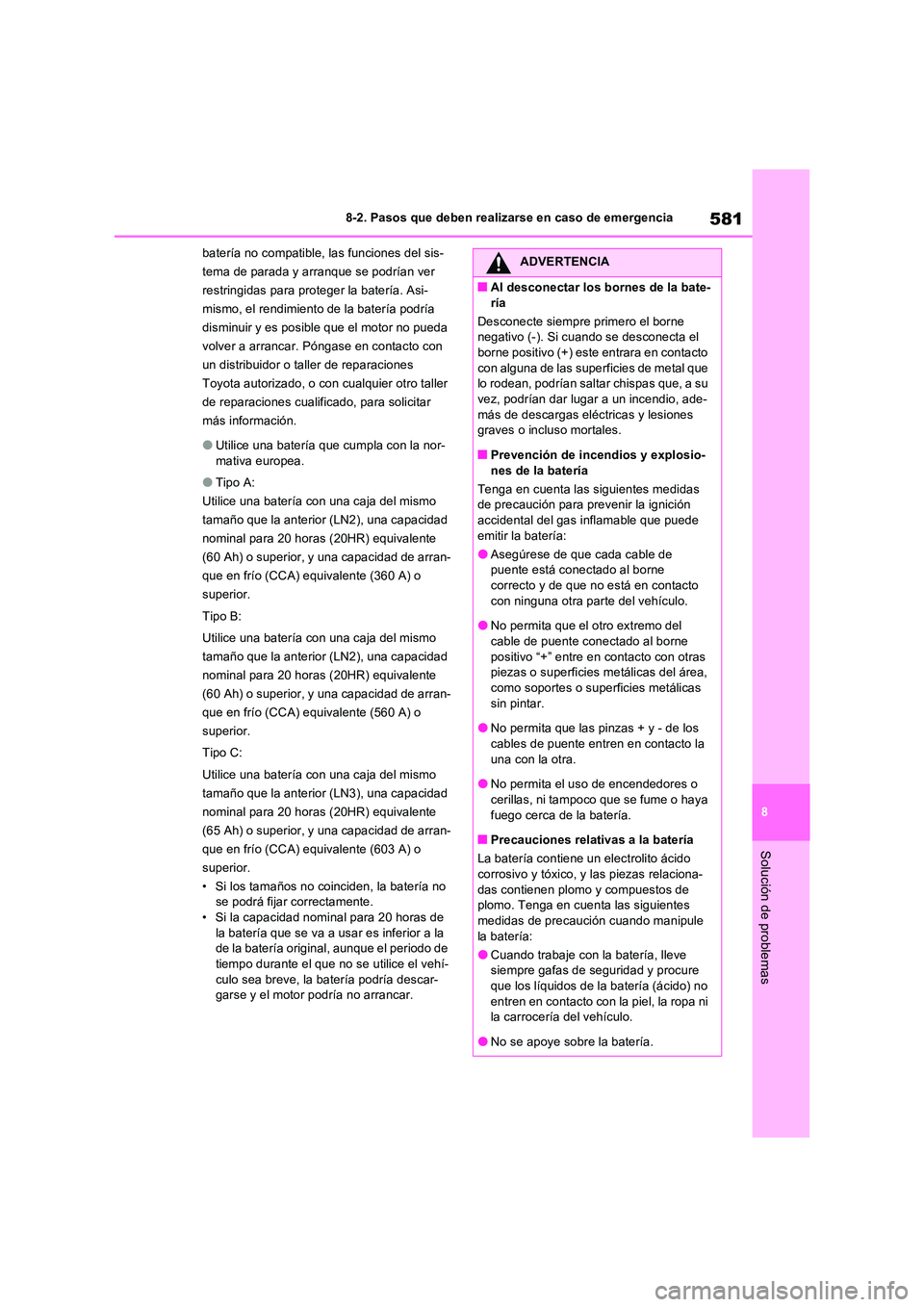

batería no compatible, las funciones del sis-
tema de parada y arranque se podrían ver
restringidas para proteger la batería. Asi-
mismo, el rendimiento de la batería podría
disminuir y es posible que el motor no pueda
volver a arrancar. Póngase en contacto con
un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado, para solicitar
más información.
OUtilice una batería que cumpla con la nor- mativa europea.
OTipo A:
Utilice una batería con una caja del mismo
tamaño que la anterior (LN2), una capacidad
nominal para 20 horas (20HR) equivalente
(60 Ah) o superior, y una capacidad de arran-
que en frío (CCA) equivalente (360 A) o
superior.
Tipo B:
Utilice una batería con una caja del mismo
tamaño que la anterior (LN2), una capacidad
nominal para 20 horas (20HR) equivalente
(60 Ah) o superior, y una capacidad de arran-
que en frío (CCA) equivalente (560 A) o
superior.
Tipo C:
Utilice una batería con una caja del mismo
tamaño que la anterior (LN3), una capacidad
nominal para 20 horas (20HR) equivalente
(65 Ah) o superior, y una capacidad de arran-
que en frío (CCA) equivalente (603 A) o
superior.
• Si los tamaños no coinciden, la batería no se podrá fijar correctamente.• Si la capacidad nominal para 20 horas de
la batería que se va a usar es inferior a la de la batería original, aunque el periodo de tiempo durante el que no se utilice el vehí-
culo sea breve, la batería podría descar- garse y el motor podría no arrancar.
ADVERTENCIA
QAl desconectar los bornes de la bate-
ría
Desconecte siempre primero el borne negativo (-). Si cuando se desconecta el borne positivo (+) este entrara en contacto
con alguna de las superficies de metal que lo rodean, podrían saltar chispas que, a su vez, podrían dar lugar a un incendio, ade-
más de descargas eléctricas y lesiones graves o incluso mortales.
QPrevención de incendios y explosio-
nes de la batería
Tenga en cuenta las siguientes medidas de precaución para prevenir la ignición accidental del gas inflamable que puede
emitir la batería:
OAsegúrese de que cada cable de puente está conectado al borne correcto y de que no está en contacto
con ninguna otra parte del vehículo.
ONo permita que el otro extremo del cable de puente conectado al borne
positivo “+” entre en contacto con otras piezas o superficies metálicas del área, como soportes o superficies metálicas
sin pintar.
ONo permita que las pinzas + y - de los
cables de puente entren en contacto la una con la otra.
ONo permita el uso de encendedores o
cerillas, ni tampoco que se fume o haya fuego cerca de la batería.
QPrecauciones relativas a la batería
La batería contiene un electrolito ácido
corrosivo y tóxico, y las piezas relaciona- das contienen plomo y compuestos de plomo. Tenga en cuenta las siguientes
medidas de precaución cuando manipule la batería:
OCuando trabaje con la batería, lleve siempre gafas de seguridad y procure
que los líquidos de la batería (ácido) no entren en contacto con la piel, la ropa ni la carrocería del vehículo.
ONo se apoye sobre la batería.

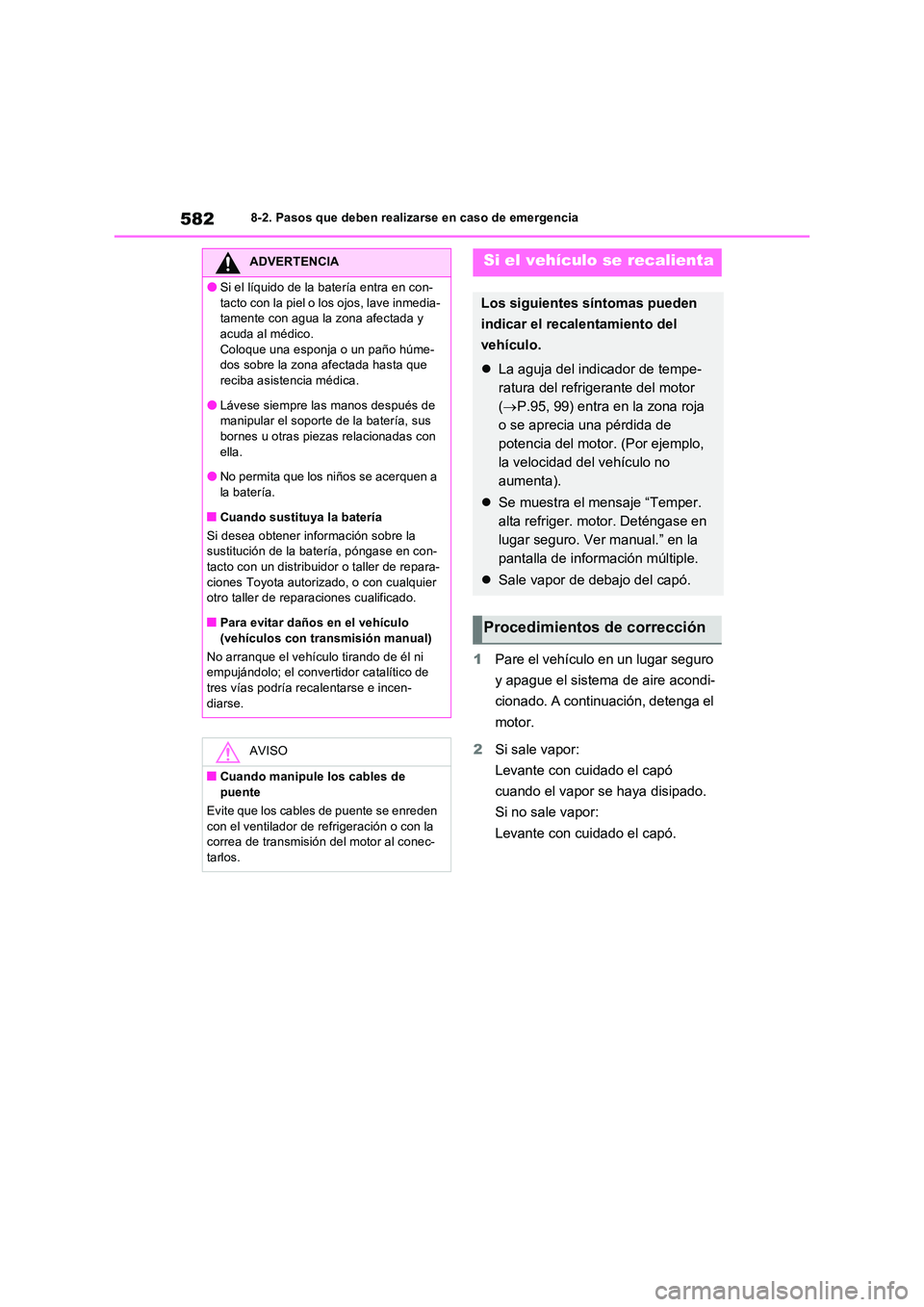

5828-2. Pasos que deben realizarse en caso de emergencia
1Pare el vehículo en un lugar seguro
y apague el sistema de aire acondi-
cionado. A continuación, detenga el
motor.
2 Si sale vapor:
Levante con cuidado el capó
cuando el vapor se haya disipado.
Si no sale vapor:
Levante con cuidado el capó.
ADVERTENCIA
OSi el líquido de la batería entra en con-
tacto con la piel o los ojos, lave inmedia- tamente con agua la zona afectada y acuda al médico.
Coloque una esponja o un paño húme- dos sobre la zona afectada hasta que reciba asistencia médica.
OLávese siempre la s manos después de manipular el soporte de la batería, sus bornes u otras piezas relacionadas con
ella.
ONo permita que los niños se acerquen a la batería.
QCuando sustituya la batería
Si desea obtener información sobre la sustitución de la batería, póngase en con-tacto con un distribuidor o taller de repara-
ciones Toyota autoriz ado, o con cualquier otro taller de reparaciones cualificado.
QPara evitar daños en el vehículo
(vehículos con transmisión manual)
No arranque el vehículo tirando de él ni empujándolo; el convertidor catalítico de tres vías podría recalentarse e incen-
diarse.
AVISO
QCuando manipule los cables de puente
Evite que los cables de puente se enreden
con el ventilador de refrigeración o con la correa de transmisión del motor al conec-tarlos.
Si el vehículo se recalienta
Los siguientes síntomas pueden
indicar el recalentamiento del
vehículo.
 La aguja del indicador de tempe-
ratura del refrigerante del motor
( P.95, 99) entra en la zona roja
o se aprecia una pérdida de
potencia del motor. (Por ejemplo,
la velocidad del vehículo no
aumenta).
 Se muestra el mensaje “Temper.
alta refriger. motor. Deténgase en
lugar seguro. Ver manual.” en la
pantalla de información múltiple.
 Sale vapor de debajo del capó.
Procedimientos de corrección
