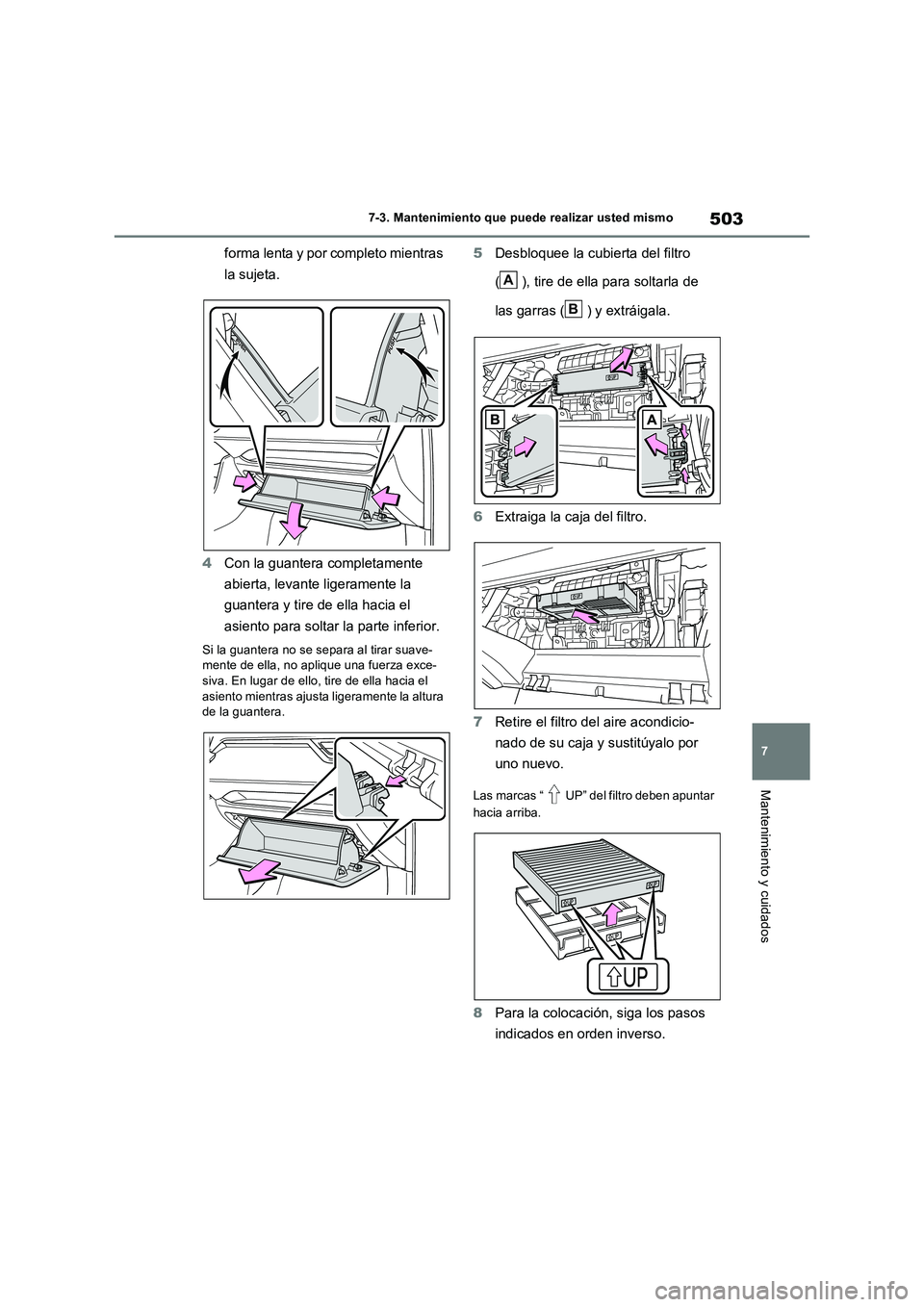

7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
forma lenta y por completo mientras
la sujeta.
4 Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar suave- mente de ella, no aplique una fuerza exce-siva. En lugar de ello, tire de ella hacia el
asiento mientras ajusta ligeramente la altura de la guantera.
5 Desbloquee la cubierta del filtro
( ), tire de ella para soltarla de
las garras ( ) y extráigala.
6 Extraiga la caja del filtro.
7 Retire el filtro del aire acondicio-
nado de su caja y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben apuntar
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
A
B

5047-3. Mantenimiento que puede realizar usted mismo

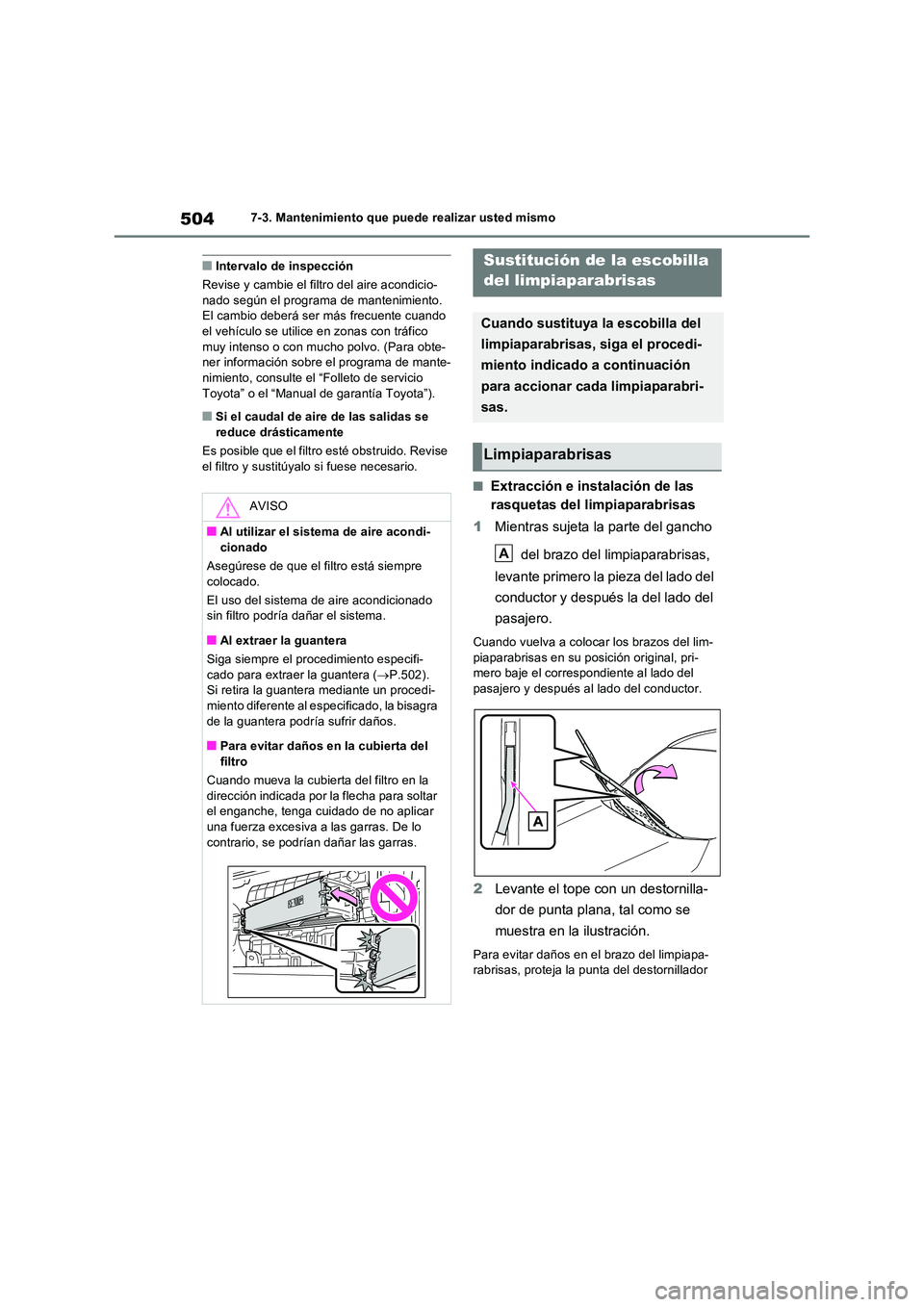

QIntervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento. El cambio deberá ser más frecuente cuando
el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-ner información sobre el programa de mante-
nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
QSi el caudal de aire de las salidas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise
el filtro y sustitúyalo si fuese necesario.
QExtracción e instalación de las
rasquetas del limpiaparabrisas
1 Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim- piaparabrisas en su pos ición original, pri- mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2 Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapa- rabrisas, proteja la punta del destornillador
AVISO
QAl utilizar el sistema de aire acondi-cionado
Asegúrese de que el filtro está siempre
colocado.
El uso del sistema de aire acondicionado sin filtro podría dañar el sistema.
QAl extraer la guantera
Siga siempre el procedimiento especifi-
cado para extraer la guantera ( P.502). Si retira la guantera mediante un procedi-miento diferente al especificado, la bisagra
de la guantera podría sufrir daños.
QPara evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el enganche, tenga cuidado de no aplicar una fuerza excesiva a las garras. De lo
contrario, se podrían dañar las garras.
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

505
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
QSustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la
rasqueta del limpiaparabrisas del tope y retire la escobilla del limpia-
parabrisas.
Tope
Garra
2Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas
extraída y colóquelas en una nueva
escobilla.
Compruebe que la ubicación de la muesca y
el sentido de alabeo de las rasquetas metáli-
cas coinciden con los de las piezas origina-
les.
3Coloque la escobilla del limpiapara-
brisas en la rasqueta del limpiapa-
rabrisas desde el lateral sin el tope.
4Fije el tope de la escobilla del lim-
piaparabrisas con la garra de la ras-
queta del limpiaparabrisas.
A
B

5067-3. Mantenimiento que puede realizar usted mismo

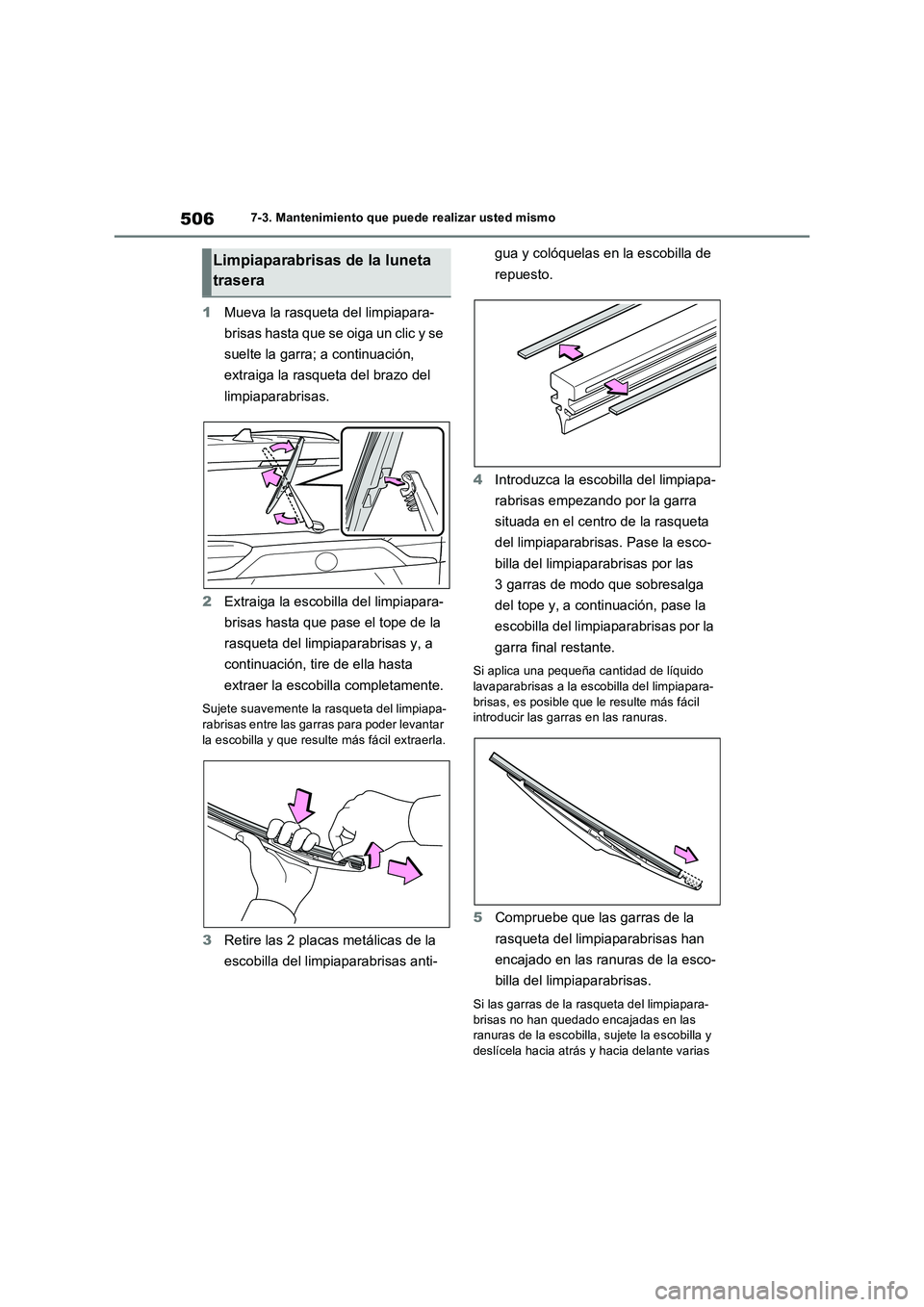

1Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y se
suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2 Extraiga la escobilla del limpiapara-
brisas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraer la escobilla completamente.
Sujete suavemente la rasqueta del limpiapa-
rabrisas entre las garras para poder levantar la escobilla y que resulte más fácil extraerla.
3 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la escobilla del limpiapara- brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
Limpiaparabrisas de la luneta
trasera

507
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
veces hasta que las garras se introduzcan en las ranuras.

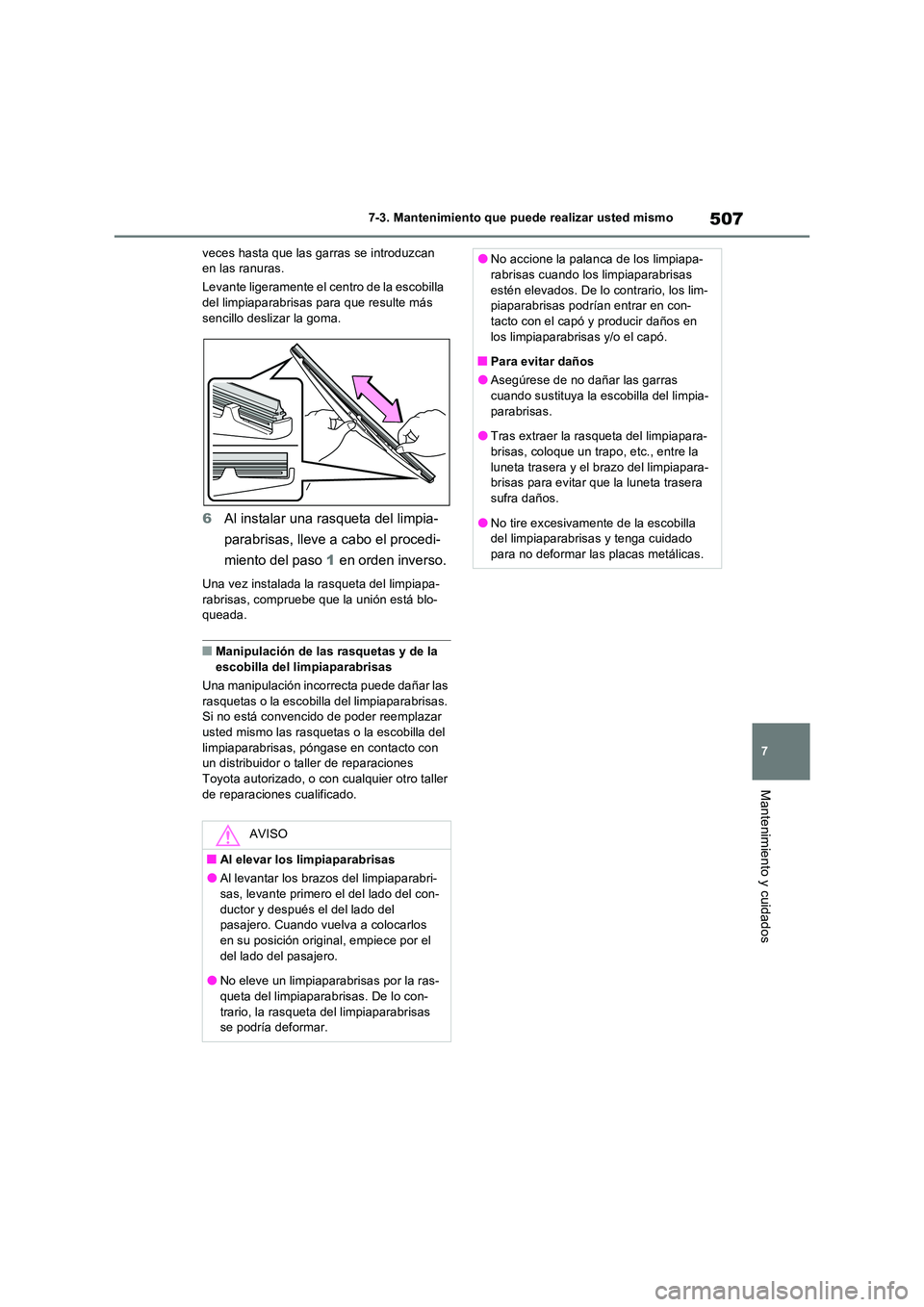

Levante ligeramente el centro de la escobilla del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-queada.
QManipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobilla del limpiaparabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
AVISO
QAl elevar los limpiaparabrisas
OAl levantar los brazos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del pasajero. Cuando vuelva a colocarlos
en su posición original, empiece por el del lado del pasajero.
ONo eleve un limpiaparabrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas se podría deformar.
ONo accione la palanca de los limpiapa-rabrisas cuando lo s limpiaparabrisas
estén elevados. De lo contrario, los lim- piaparabrisas podrían entrar en con-tacto con el capó y producir daños en
los limpiaparabrisas y/o el capó.
QPara evitar daños
OAsegúrese de no dañar las garras cuando sustituya la escobilla del limpia-
parabrisas.
OTras extraer la rasqueta del limpiapara- brisas, coloque un trapo, etc., entre la
luneta trasera y el brazo del limpiapara- brisas para evitar que la luneta trasera sufra daños.
ONo tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado para no deformar las placas metálicas.

5087-3. Mantenimiento que puede realizar usted mismo

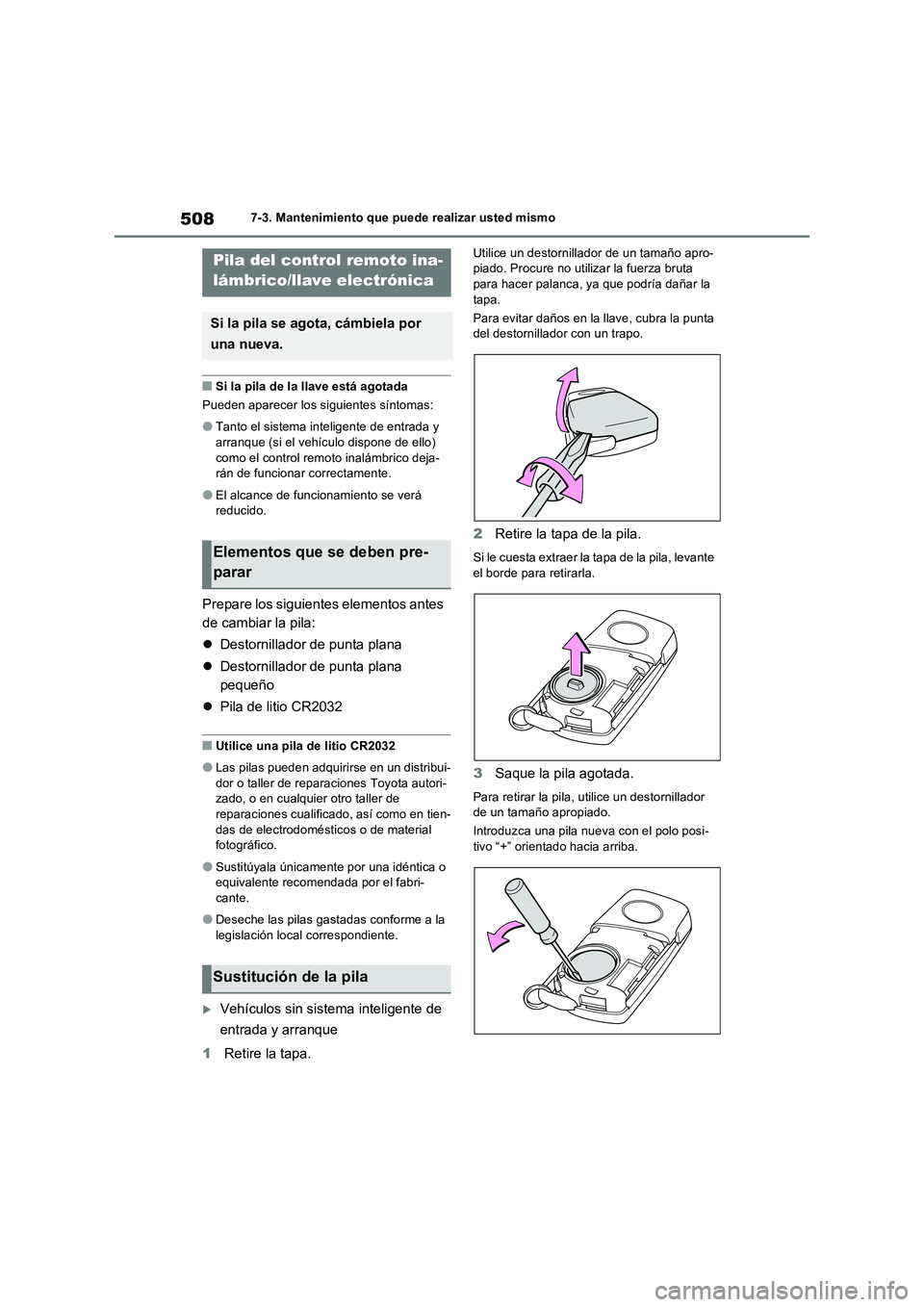

QSi la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
OTanto el sistema inteligente de entrada y
arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico deja-
rán de funcionar correctamente.
OEl alcance de funcionamiento se verá
reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
Destornillador de punta plana
Destornillador de punta plana
pequeño
Pila de litio CR2032
QUtilice una pila de litio CR2032
OLas pilas pueden adquirirse en un distribui-
dor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de
reparaciones cualificado, así como en tien-
das de electrodomésticos o de material
fotográfico.
OSustitúyala únicamente por una idéntica o
equivalente recomendada por el fabri-
cante.
ODeseche las pilas gastadas conforme a la
legislación local correspondiente.
Vehículos sin sistema inteligente de
entrada y arranque
1Retire la tapa.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador con un trapo.
2Retire la tapa de la pila.
Si le cuesta extraer la tapa de la pila, levante
el borde para retirarla.
3Saque la pila agotada.
Para retirar la pila, utilice un destornillador
de un tamaño apropiado.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
Pila del control remoto ina-
lámbrico/llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben pre-
parar
Sustitución de la pila

509
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

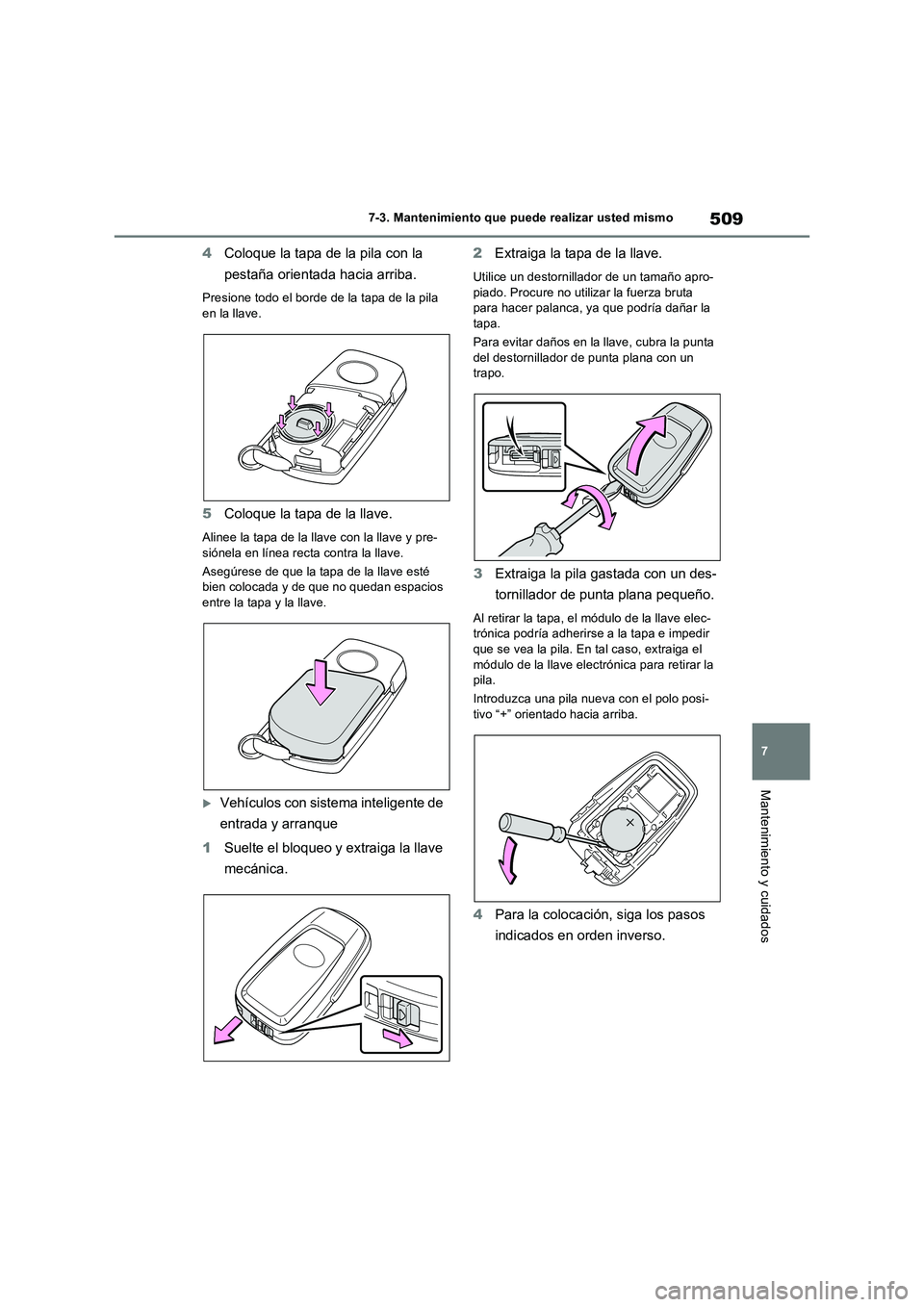

4Coloque la tapa de la pila con la
pestaña orientada hacia arriba.
Presione todo el borde de la tapa de la pila
en la llave.
5Coloque la tapa de la llave.
Alinee la tapa de la llave con la llave y pre-
siónela en línea recta contra la llave.
Asegúrese de que la tapa de la llave esté
bien colocada y de que no quedan espacios
entre la tapa y la llave.
Vehículos con sistema inteligente de
entrada y arranque
1Suelte el bloqueo y extraiga la llave
mecánica.2Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador de punta plana con un
trapo.
3Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec-
trónica podría adherirse a la tapa e impedir
que se vea la pila. En tal caso, extraiga el
módulo de la llave electrónica para retirar la
pila.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4Para la colocación, siga los pasos
indicados en orden inverso.

5107-3. Mantenimiento que puede realizar usted mismo

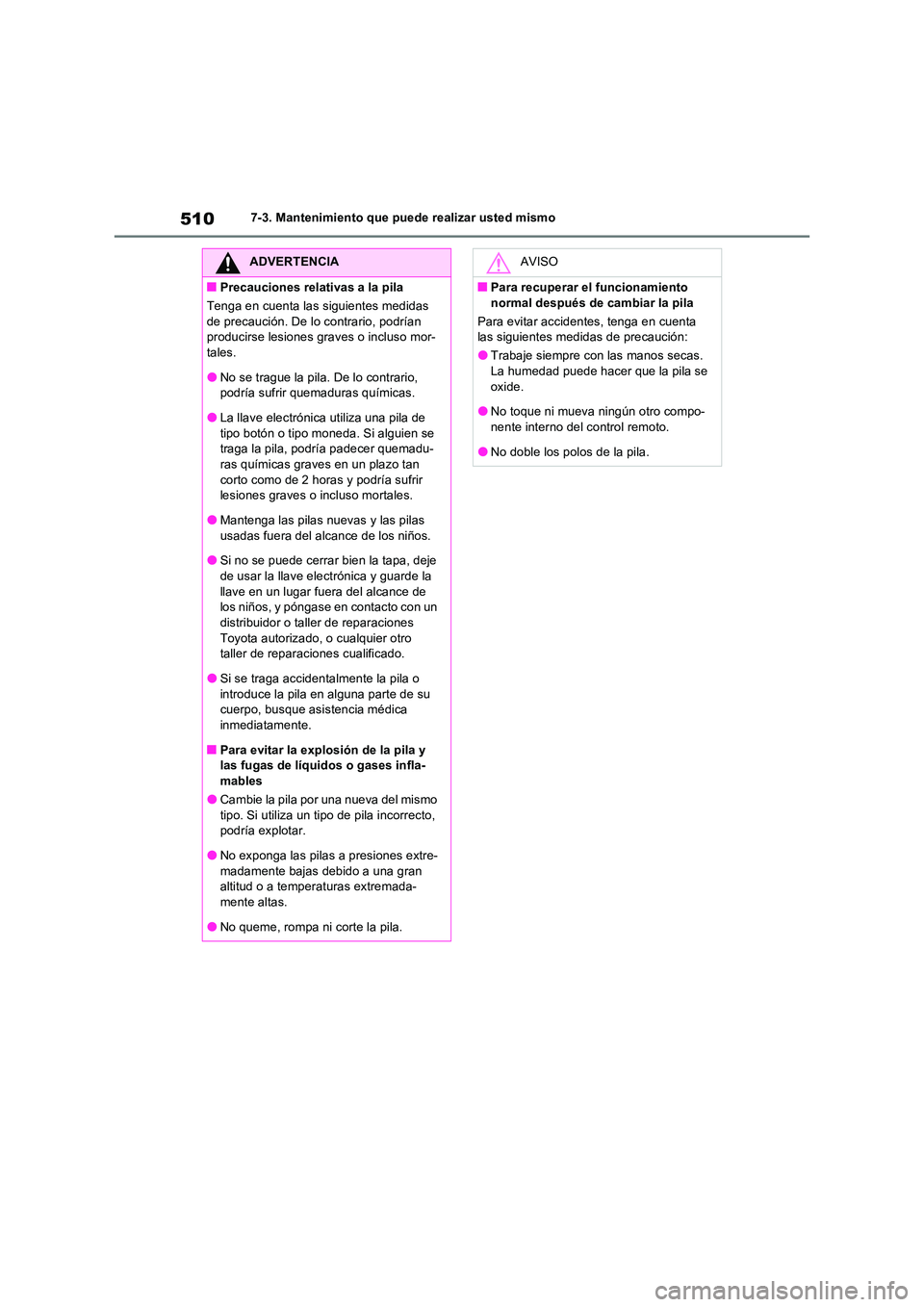

ADVERTENCIA
QPrecauciones relativas a la pila
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesiones graves o incluso mor-tales.
ONo se trague la pila. De lo contrario, podría sufrir quemaduras químicas.
OLa llave electrónica utiliza una pila de
tipo botón o tipo moneda. Si alguien se traga la pila, podría padecer quemadu-ras químicas graves en un plazo tan
corto como de 2 horas y podría sufrir lesiones graves o incluso mortales.
OMantenga las pilas nuevas y las pilas
usadas fuera del al cance de los niños.
OSi no se puede cerrar bien la tapa, deje de usar la llave electrónica y guarde la
llave en un lugar fuera del alcance de los niños, y póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o cualquier otro taller de reparaciones cualificado.
OSi se traga accidentalmente la pila o
introduce la pila en alguna parte de su cuerpo, busque asistencia médica
inmediatamente.
QPara evitar la explosión de la pila y las fugas de líquidos o gases infla-
mables
OCambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto, podría explotar.
ONo exponga las pilas a presiones extre-madamente bajas debido a una gran altitud o a temperaturas extremada-
mente altas.
ONo queme, rompa ni corte la pila.
AVISO
QPara recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
OTrabaje siempre con las manos secas.La humedad puede hacer que la pila se
oxide.
ONo toque ni mueva ningún otro compo- nente interno del control remoto.
ONo doble los polos de la pila.
