2022 TOYOTA RAV4 Manual del propietario (in Spanish)

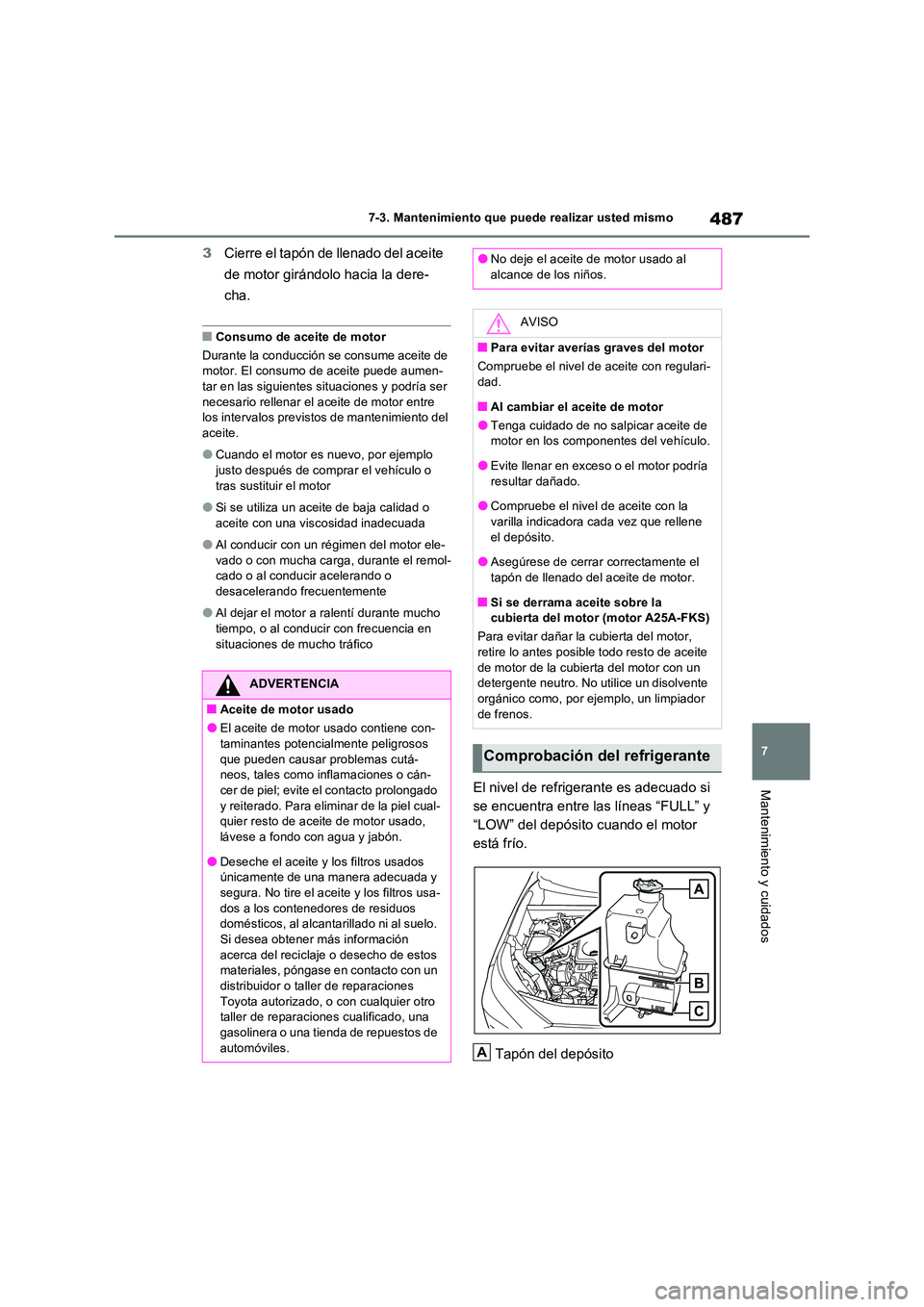

487
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
3 Cierre el tapón de llenado del aceite
de motor girándolo hacia la dere-
cha.
QConsumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede aumen-tar en las siguientes situaciones y podría ser
necesario rellenar el aceite de motor entre los intervalos previstos de mantenimiento del aceite.
OCuando el motor es nuevo, por ejemplo justo después de comprar el vehículo o
tras sustituir el motor
OSi se utiliza un aceite de baja calidad o
aceite con una viscosidad inadecuada
OAl conducir con un régimen del motor ele-
vado o con mucha carga, durante el remol- cado o al conducir acelerando o desacelerando frecuentemente
OAl dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
El nivel de refrigerante es adecuado si
se encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el motor
está frío.
Tapón del depósito
ADVERTENCIA
QAceite de motor usado
OEl aceite de motor usado contiene con-
taminantes potencialmente peligrosos que pueden causar problemas cutá-neos, tales como inflamaciones o cán-
cer de piel; evite el contacto prolongado y reiterado. Para eliminar de la piel cual-quier resto de aceite de motor usado,
lávese a fondo con agua y jabón.
ODeseche el aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usa- dos a los contenedores de residuos domésticos, al alcantarillado ni al suelo.
Si desea obtener más información acerca del reciclaje o desecho de estos materiales, póngase en contacto con un
distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado, una
gasolinera o una tienda de repuestos de automóviles.
ONo deje el aceite de motor usado al alcance de los niños.
AVISO
QPara evitar averías graves del motor
Compruebe el nivel de aceite con regulari-
dad.
QAl cambiar el aceite de motor
OTenga cuidado de no salpicar aceite de motor en los componentes del vehículo.
OEvite llenar en exceso o el motor podría resultar dañado.
OCompruebe el nivel de aceite con la
varilla indicadora cada vez que rellene el depósito.
OAsegúrese de cerrar correctamente el
tapón de llenado del aceite de motor.
QSi se derrama aceite sobre la cubierta del motor (motor A25A-FKS)
Para evitar dañar la cubierta del motor,
retire lo antes posible todo resto de aceite de motor de la cubierta del motor con un detergente neutro. No utilice un disolvente
orgánico como, por ejemplo, un limpiador de frenos.
Comprobación del refrigerante
A

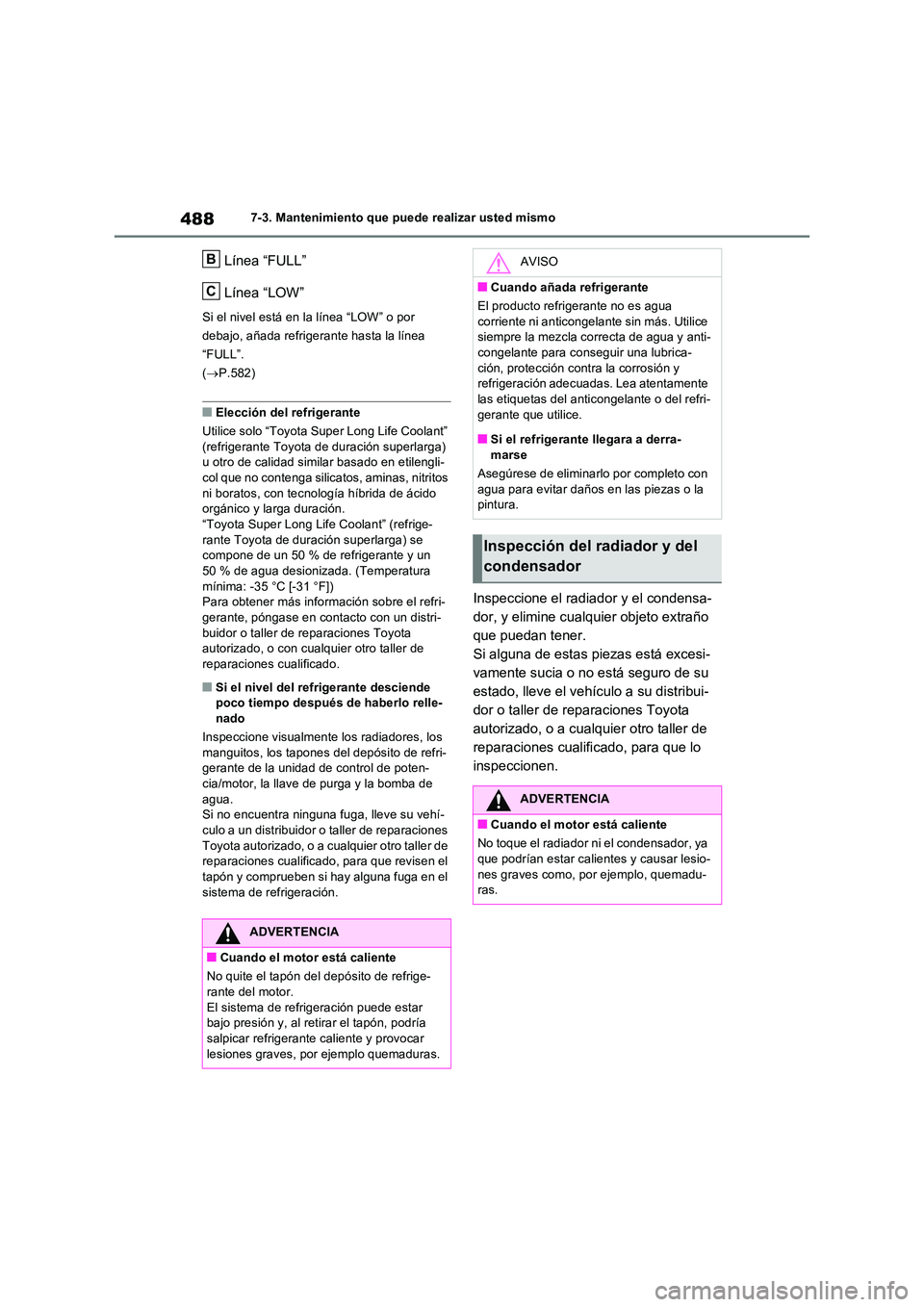

4887-3. Mantenimiento que puede realizar usted mismo
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la línea
“FULL”.
( P.582)
QElección del refrigerante
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Toyota de duración superlarga) u otro de calidad similar basado en etilengli-
col que no contenga silicatos, aminas, nitritos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
“Toyota Super Long Life Coolant” (refrige- rante Toyota de duración superlarga) se compone de un 50 % de refrigerante y un
50 % de agua desionizada. (Temperatura mínima: -35 °C [-31 °F])Para obtener más información sobre el refri-
gerante, póngase en contacto con un distri- buidor o taller de reparaciones Toyota autorizado, o con cualqui er otro taller de
reparaciones cualificado.
QSi el nivel del refrigerante desciende poco tiempo después de haberlo relle-nado
Inspeccione visualmente los radiadores, los
manguitos, los tapones del depósito de refri- gerante de la unidad de control de poten-cia/motor, la llave de purga y la bomba de
agua. Si no encuentra ninguna fuga, lleve su vehí-
culo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado , para que revisen el
tapón y comprueben si hay alguna fuga en el sistema de refrigeración.
Inspeccione el radiador y el condensa-
dor, y elimine cualquier objeto extraño
que puedan tener.
Si alguna de estas piezas está excesi-
vamente sucia o no está seguro de su
estado, lleve el vehículo a su distribui-
dor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo
inspeccionen.
ADVERTENCIA
QCuando el motor está caliente
No quite el tapón del depósito de refrige-
rante del motor. El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría
salpicar refrigerante caliente y provocar lesiones graves, por ejemplo quemaduras.
B
C
AVISO
QCuando añada refrigerante
El producto refrigerante no es agua
corriente ni anticongelante sin más. Utilice siempre la mezcla correcta de agua y anti-congelante para conseguir una lubrica-
ción, protección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas del anticongelante o del refri-
gerante que utilice.
QSi el refrigerante llegara a derra- marse
Asegúrese de eliminarlo por completo con
agua para evitar daños en las piezas o la pintura.
Inspección del radiador y del
condensador
ADVERTENCIA
QCuando el motor está caliente
No toque el radiador ni el condensador, ya
que podrían estar calientes y causar lesio- nes graves como, por ejemplo, quemadu-ras.

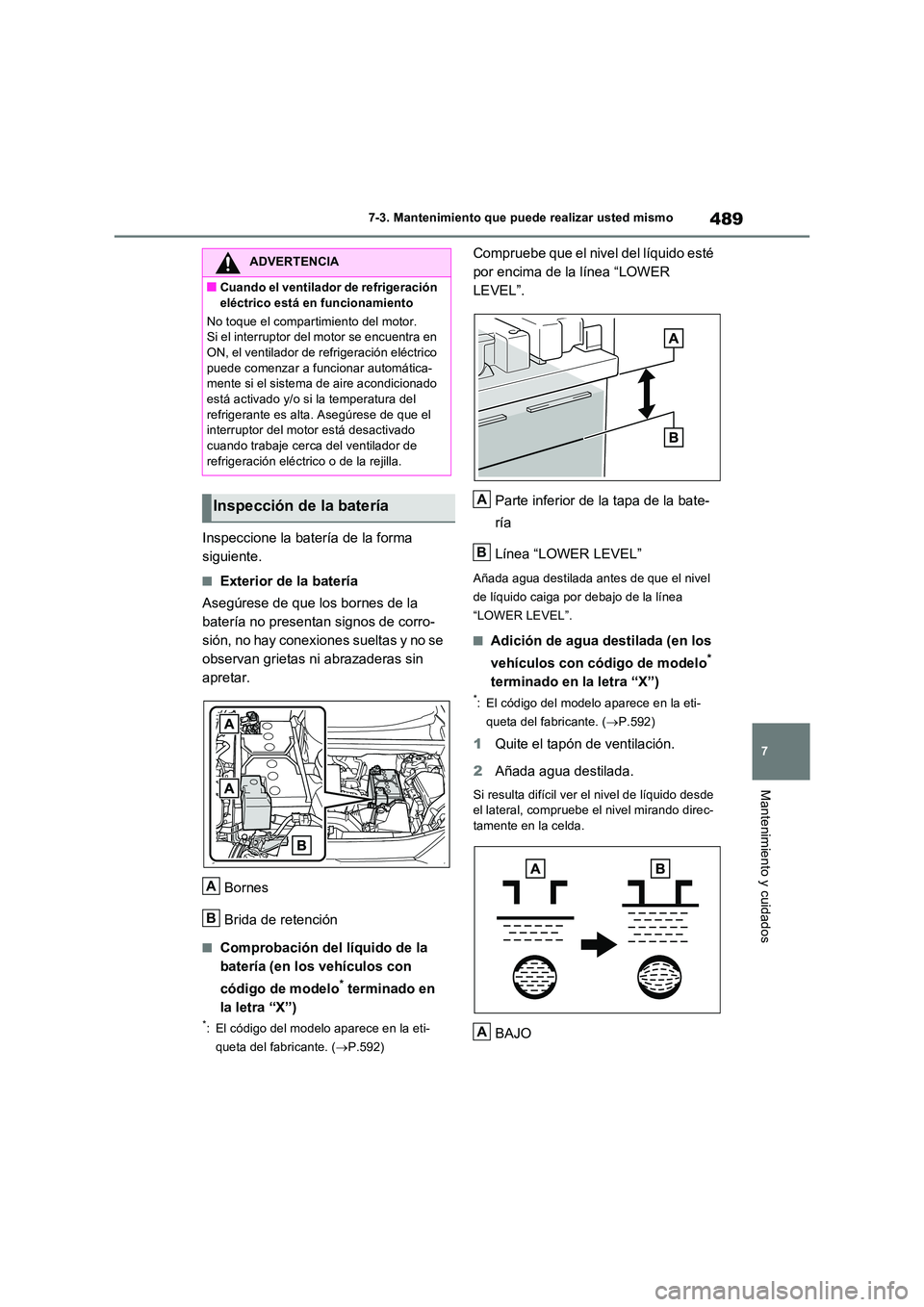

489
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Inspeccione la batería de la forma
siguiente.
QExterior de la batería
Asegúrese de que los bornes de la
batería no presentan signos de corro-
sión, no hay conexiones sueltas y no se
observan grietas ni abrazaderas sin
apretar.
Bornes
Brida de retención
QComprobación del líquido de la
batería (en los vehículos con
código de modelo* terminado en
la letra “X”)
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.592)
Compruebe que el nivel del líquido esté
por encima de la línea “LOWER
LEVEL”.
Parte inferior de la tapa de la bate-
ría
Línea “LOWER LEVEL”
Añada agua destilada antes de que el nivel
de líquido caiga por debajo de la línea
“LOWER LEVEL”.
QAdición de agua destilada (en los
vehículos con código de modelo*
terminado en la letra “X”)
*: El código del modelo aparece en la eti-
queta del fabricante. ( P.592)
1Quite el tapón de ventilación.
2 Añada agua destilada.
Si resulta difícil ver el nivel de líquido desde el lateral, compruebe el nivel mirando direc-tamente en la celda.
BAJO
ADVERTENCIA
QCuando el ventilador de refrigeración
eléctrico está en funcionamiento
No toque el compartimiento del motor. Si el interruptor del motor se encuentra en ON, el ventilador de refrigeración eléctrico
puede comenzar a funcionar automática- mente si el sistema de aire acondicionado está activado y/o si la temperatura del
refrigerante es alta. Asegúrese de que el interruptor del motor está desactivado cuando trabaje cerca del ventilador de
refrigeración eléctrico o de la rejilla.
Inspección de la batería
A
B
A
B
A

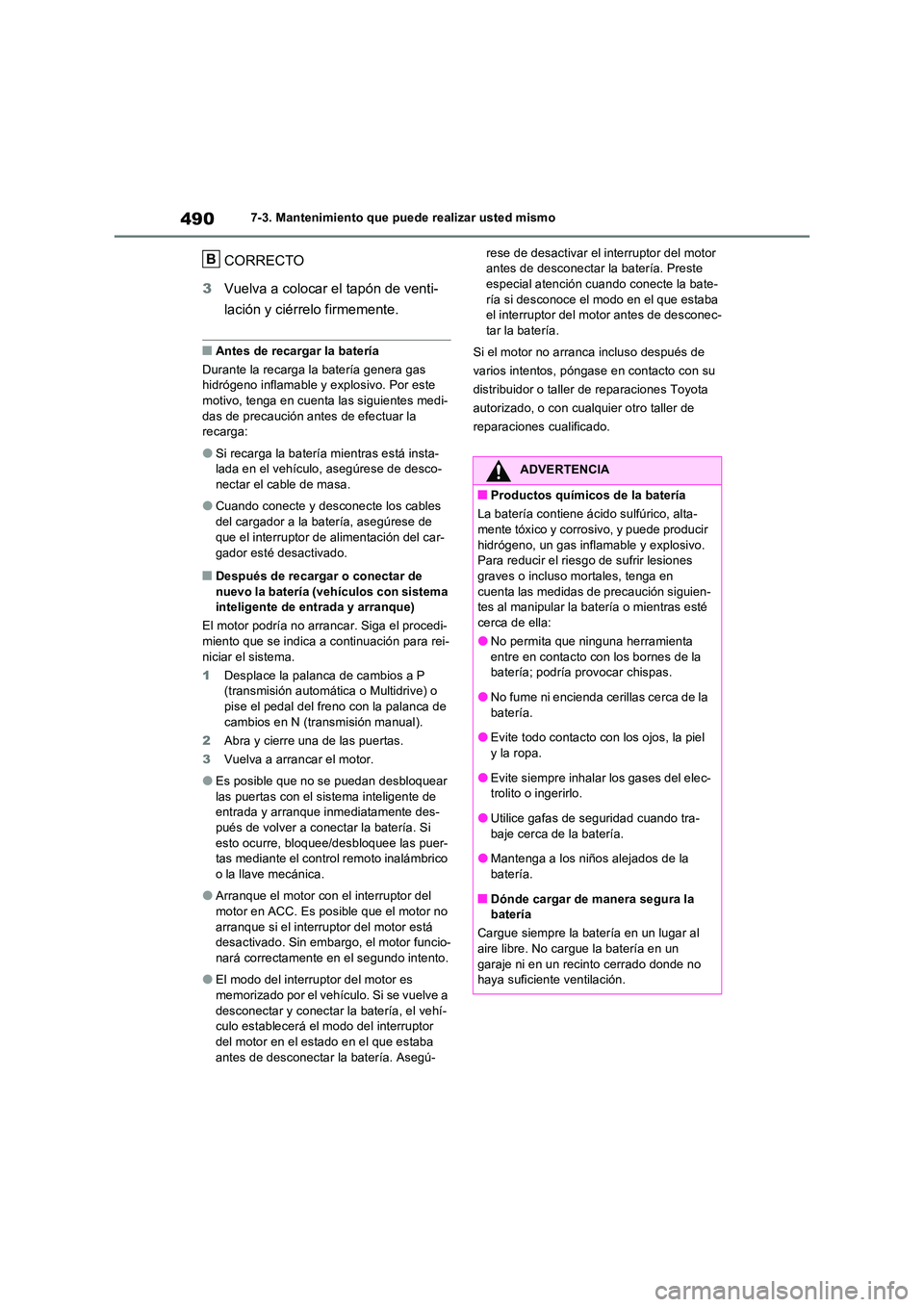

4907-3. Mantenimiento que puede realizar usted mismo
CORRECTO
3 Vuelva a colocar el tapón de venti-
lación y ciérrelo firmemente.
QAntes de recargar la batería
Durante la recarga la batería genera gas hidrógeno inflamable y explosivo. Por este
motivo, tenga en cuenta las siguientes medi- das de precaución antes de efectuar la recarga:
OSi recarga la batería mientras está insta-lada en el vehículo, asegúrese de desco-
nectar el cable de masa.
OCuando conecte y desconecte los cables
del cargador a la batería, asegúrese de que el interruptor de alimentación del car-
gador esté desactivado.
QDespués de recargar o conectar de nuevo la batería (vehículos con sistema inteligente de entrada y arranque)
El motor podría no arrancar. Siga el procedi-
miento que se indica a continuación para rei- niciar el sistema.
1 Desplace la palanca de cambios a P (transmisión automática o Multidrive) o
pise el pedal del freno con la palanca de cambios en N (transmisión manual).
2 Abra y cierre una de las puertas.
3 Vuelva a arrancar el motor.
OEs posible que no se puedan desbloquear las puertas con el sistema inteligente de entrada y arranque inmediatamente des-
pués de volver a conectar la batería. Si esto ocurre, bloquee/desbloquee las puer-tas mediante el control remoto inalámbrico
o la llave mecánica.
OArranque el motor con el interruptor del
motor en ACC. Es posible que el motor no arranque si el interruptor del motor está desactivado. Sin embargo, el motor funcio-
nará correctamente en el segundo intento.
OEl modo del interruptor del motor es
memorizado por el vehículo. Si se vuelve a desconectar y conectar la batería, el vehí-culo establecerá el modo del interruptor
del motor en el estado en el que estaba antes de desconectar la batería. Asegú-
rese de desactivar el interruptor del motor antes de desconectar la batería. Preste especial atención cuando conecte la bate-
ría si desconoce el modo en el que estaba el interruptor del motor antes de desconec-tar la batería.
Si el motor no arranca incluso después de
varios intentos, póngase en contacto con su
distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de
reparaciones cualificado.
B
ADVERTENCIA
QProductos químicos de la batería
La batería contiene ácido sulfúrico, alta- mente tóxico y corrosivo, y puede producir
hidrógeno, un gas inflamable y explosivo. Para reducir el riesgo de sufrir lesiones graves o incluso mortales, tenga en
cuenta las medidas de precaución siguien- tes al manipular la batería o mientras esté cerca de ella:
ONo permita que ninguna herramienta
entre en contacto con los bornes de la batería; podría provocar chispas.
ONo fume ni encienda cerillas cerca de la
batería.
OEvite todo contacto con los ojos, la piel
y la ropa.
OEvite siempre inhalar los gases del elec- trolito o ingerirlo.
OUtilice gafas de seguridad cuando tra-baje cerca de la batería.
OMantenga a los niños alejados de la
batería.
QDónde cargar de manera segura la batería
Cargue siempre la batería en un lugar al
aire libre. No cargue la batería en un garaje ni en un recinto cerrado donde no haya suficiente ventilación.

491
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Sin indicador de nivel
Tipo A: Si no funciona alguno de los
lavaparabrisas, es posible que el depó-
sito del líquido lavaparabrisas esté
vacío. Añada líquido lavaparabrisas.
Tipo B: Si no funciona alguno de los
lavaparabrisas o si aparece un men-
saje de advertencia en la pantalla de
información múltiple, es posible que el
depósito de líquido lavaparabrisas esté
vacío. Añada líquido lavaparabrisas.
Con indicador de nivel
Si el nivel del líquido lavaparabrisas
está en la marca “LOW”, añada líquido
lavaparabrisas.
QUso del indicador de nivel (si el vehí- culo dispone de ello)
Para comprobar el nivel del líquido lavapara-
brisas, puede observar la posición del nivel en los orificios cubiertos por líquido del indi-cador.
Si el nivel desciende por debajo del segundo
orificio desde la parte inferior (posición “LOW”), añada líquido lavaparabrisas.
ADVERTENCIA
QMedidas de emergencia relacionadas
con el electrolito
OSi el electrolito llegara a entrar en con- tacto con los ojosLávelos con agua limpia durante al
menos 15 minutos y solicite inmediata- mente atención médica. Si es posible, continúe aplicando agua con una
esponja o un paño durante el trayecto hasta el centro médico.
OSi el electrolito entra en contacto con la
piel Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediata-
mente atención médica.
OSi el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de inmediato y siga el procedimiento ante-
rior, si fuese necesario.
OSi ingiriese electrolito accidentalmente Beba grandes cantidades de agua o
leche. Acuda inmediatamente a un cen- tro de atención médica.
QSi no hay suficiente líquido de la batería
No utilice la batería si no tiene suficiente líquido. Existe el riesgo de que explote la
batería.
AVISO
QCuando se recarga la batería
Nunca recargue la batería con el motor en marcha. Compruebe también que todos los accesorios estén apagados.
Comprobación y adición de
líquido lavaparabrisas

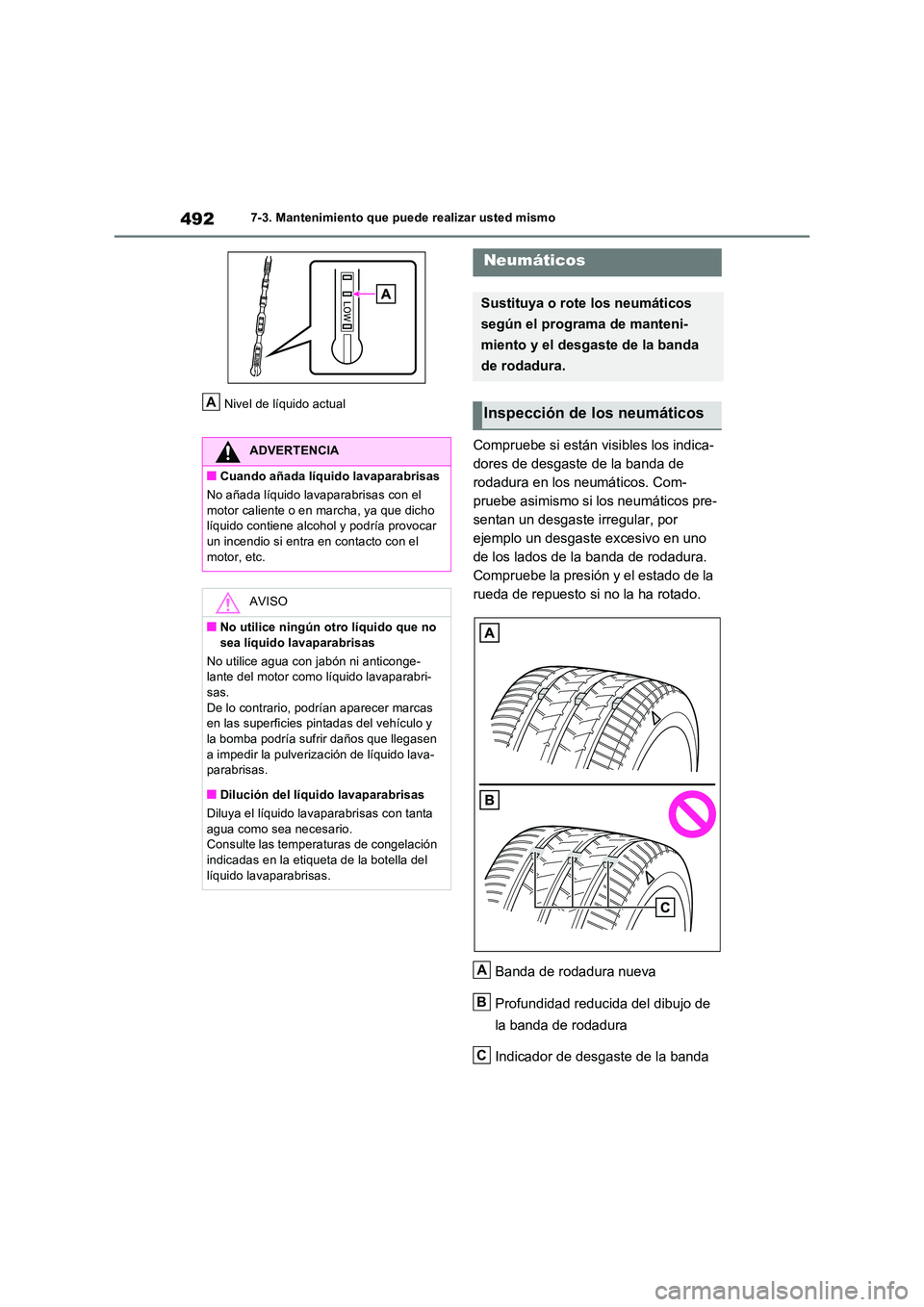

4927-3. Mantenimiento que puede realizar usted mismo
Nivel de líquido actual
Compruebe si están visibles los indica-
dores de desgaste de la banda de
rodadura en los neumáticos. Com-
pruebe asimismo si los neumáticos pre-
sentan un desgaste irregular, por
ejemplo un desgaste excesivo en uno
de los lados de la banda de rodadura.
Compruebe la presión y el estado de la
rueda de repuesto si no la ha rotado.
Banda de rodadura nueva
Profundidad reducida del dibujo de
la banda de rodadura
Indicador de desgaste de la banda
ADVERTENCIA
QCuando añada líquido lavaparabrisas
No añada líquido lavaparabrisas con el motor caliente o en marcha, ya que dicho líquido contiene alcohol y podría provocar
un incendio si entra en contacto con el motor, etc.
AVISO
QNo utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticonge- lante del motor como líquido lavaparabri-
sas. De lo contrario, podrían aparecer marcas en las superficies pintadas del vehículo y
la bomba podría sufrir daños que llegasen a impedir la pulverización de líquido lava-parabrisas.
QDilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.Consulte las temperaturas de congelación
indicadas en la etiqueta de la botella del líquido lavaparabrisas.
A
Neumáticos
Sustituya o rote los neumáticos
según el programa de manteni-
miento y el desgaste de la banda
de rodadura.
Inspección de los neumáticos
A
B
C

493
7

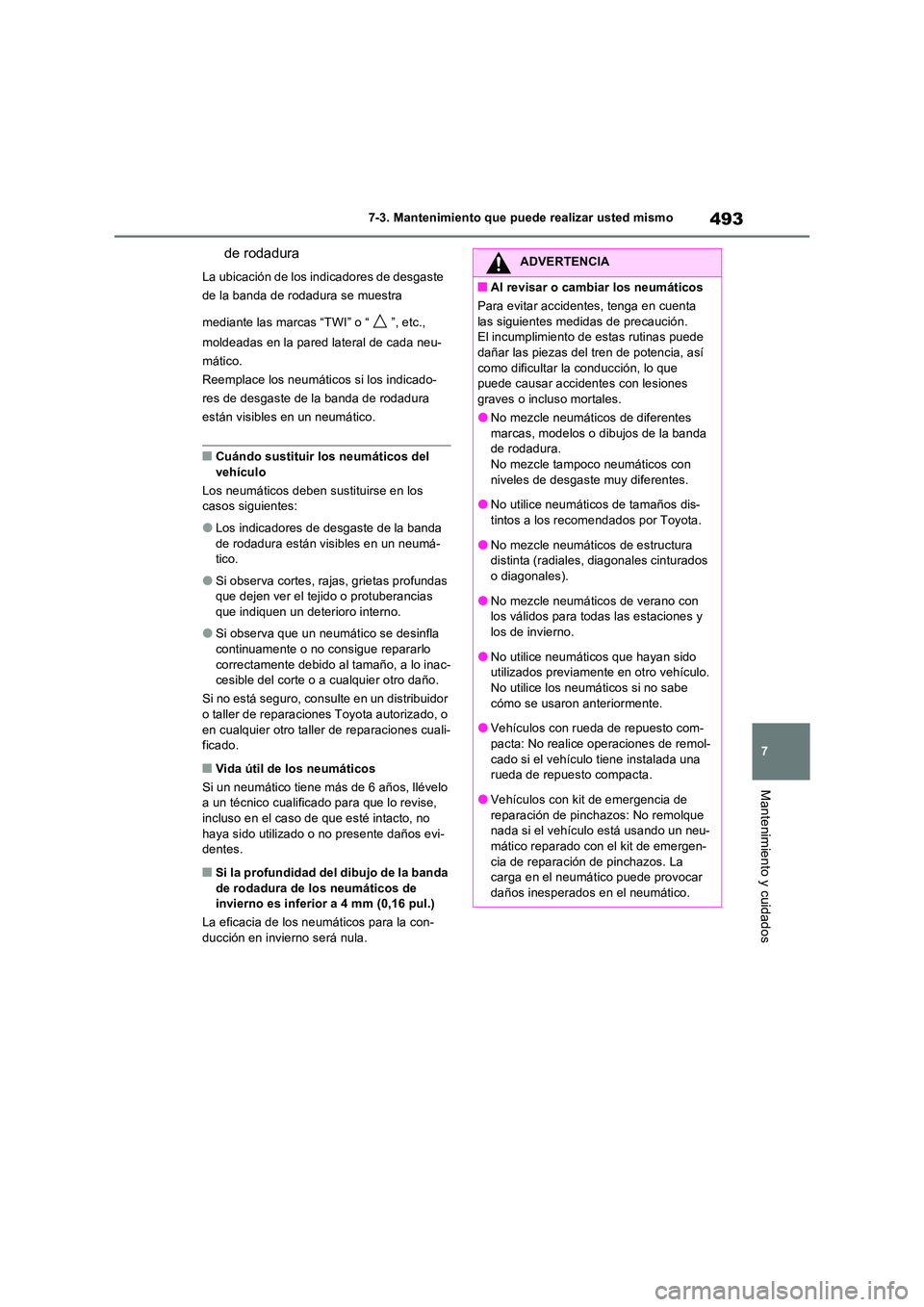

7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
de rodadura
La ubicación de los indicadores de desgaste
de la banda de rodadura se muestra
mediante las marcas “TWI” o “ ”, etc.,
moldeadas en la pared lateral de cada neu-
mático.
Reemplace los neumáticos si los indicado-
res de desgaste de la banda de rodadura
están visibles en un neumático.
QCuándo sustituir los neumáticos del vehículo
Los neumáticos deben sustituirse en los casos siguientes:
OLos indicadores de desgaste de la banda
de rodadura están visibles en un neumá- tico.
OSi observa cortes, rajas, grietas profundas que dejen ver el tejido o protuberancias que indiquen un deterioro interno.
OSi observa que un neumático se desinfla continuamente o no c onsigue repararlo
correctamente debido al tamaño, a lo inac- cesible del corte o a cualquier otro daño.
Si no está seguro, consulte en un distribuidor o taller de reparaciones Toyota autorizado, o
en cualquier otro taller de reparaciones cuali- ficado.
QVida útil de los neumáticos
Si un neumático tiene más de 6 años, llévelo a un técnico cualificado para que lo revise,
incluso en el caso de que esté intacto, no haya sido utilizado o no presente daños evi-dentes.
QSi la profundidad del dibujo de la banda
de rodadura de los neumáticos de invierno es inferior a 4 mm (0,16 pul.)
La eficacia de los neumáticos para la con- ducción en invierno será nula.
ADVERTENCIA
QAl revisar o cambiar los neumáticos
Para evitar accidentes, tenga en cuenta
las siguientes medidas de precaución. El incumplimiento de estas rutinas puede dañar las piezas del tren de potencia, así
como dificultar la conducción, lo que puede causar accidentes con lesiones graves o incluso mortales.
ONo mezcle neumáticos de diferentes
marcas, modelos o dibujos de la banda de rodadura.No mezcle tampoco neumáticos con
niveles de desgaste muy diferentes.
ONo utilice neumáticos de tamaños dis- tintos a los recomendados por Toyota.
ONo mezcle neumáticos de estructura distinta (radiales, diagonales cinturados o diagonales).
ONo mezcle neumáticos de verano con los válidos para todas las estaciones y los de invierno.
ONo utilice neumáticos que hayan sido utilizados previamente en otro vehículo.No utilice los neumáticos si no sabe
cómo se usaron anteriormente.
OVehículos con rueda de repuesto com-
pacta: No realice operaciones de remol- cado si el vehículo tiene instalada una rueda de repuesto compacta.
OVehículos con kit de emergencia de reparación de pinchazos: No remolque nada si el vehículo está usando un neu-
mático reparado con el kit de emergen- cia de reparación de pinchazos. La carga en el neumát ico puede provocar
daños inesperados en el neumático.

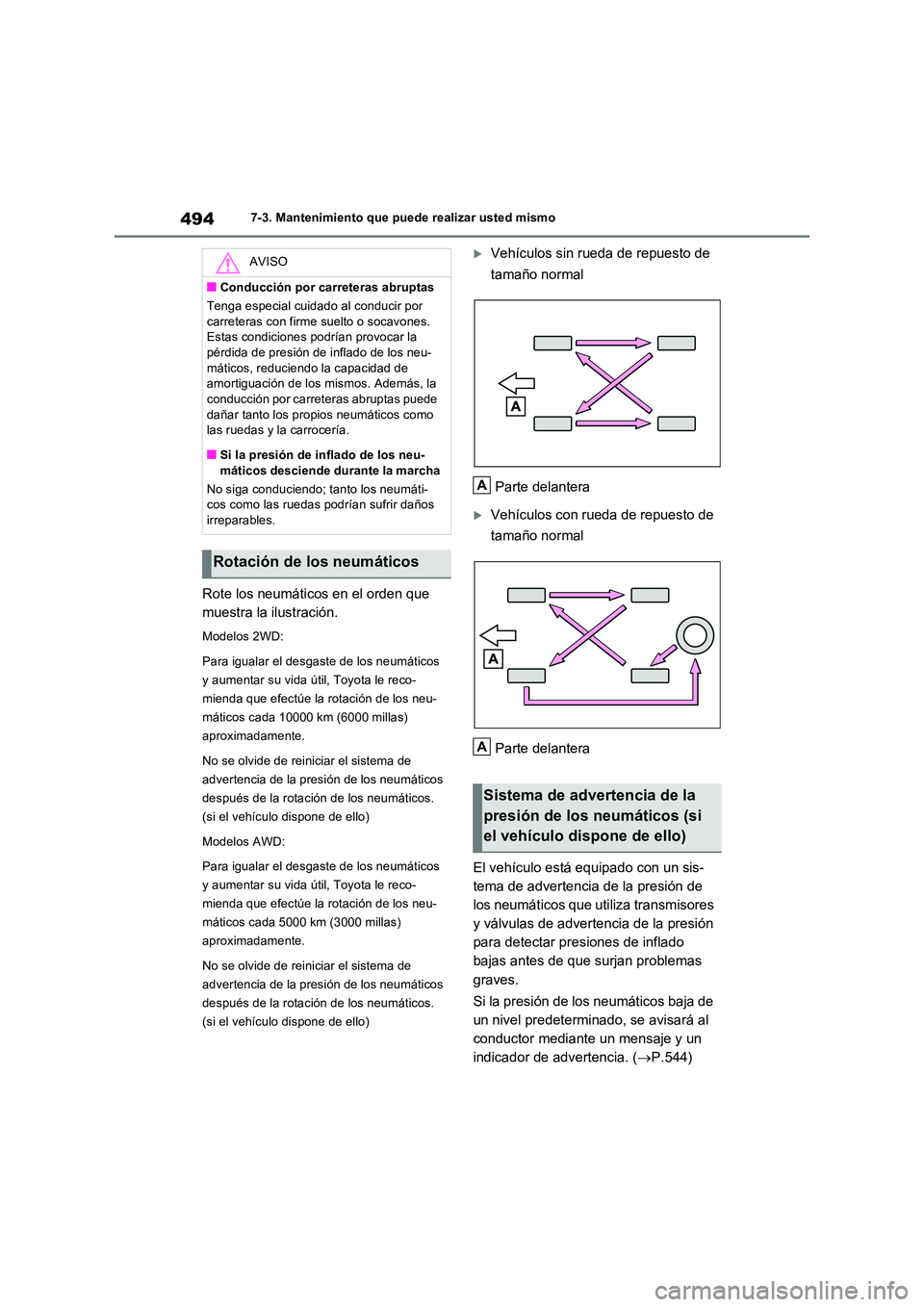

4947-3. Mantenimiento que puede realizar usted mismo
Rote los neumáticos en el orden que
muestra la ilustración.
Modelos 2WD:
Para igualar el desgaste de los neumáticos
y aumentar su vida útil, Toyota le reco-
mienda que efectúe la rotación de los neu-
máticos cada 10000 km (6000 millas)
aproximadamente.
No se olvide de reiniciar el sistema de
advertencia de la presión de los neumáticos
después de la rotación de los neumáticos.
(si el vehículo dispone de ello)
Modelos AWD:
Para igualar el desgaste de los neumáticos
y aumentar su vida útil, Toyota le reco-
mienda que efectúe la rotación de los neu-
máticos cada 5000 km (3000 millas)
aproximadamente.
No se olvide de reiniciar el sistema de
advertencia de la presión de los neumáticos
después de la rotación de los neumáticos.
(si el vehículo dispone de ello)
Vehículos sin rueda de repuesto de
tamaño normal
Parte delantera
Vehículos con rueda de repuesto de
tamaño normal
Parte delantera
El vehículo está equipado con un sis-
tema de advertencia de la presión de
los neumáticos que utiliza transmisores
y válvulas de advertencia de la presión
para detectar presiones de inflado
bajas antes de que surjan problemas
graves.
Si la presión de los neumáticos baja de
un nivel predeterminado, se avisará al
conductor mediante un mensaje y un
indicador de advertencia. ( P.544)
AVISO
QConducción por carreteras abruptas
Tenga especial cuidado al conducir por
carreteras con firme suelto o socavones. Estas condiciones podrían provocar la pérdida de presión de inflado de los neu-
máticos, reduciendo la capacidad de amortiguación de los mismos. Además, la conducción por carreteras abruptas puede
dañar tanto los propios neumáticos como las ruedas y la carrocería.
QSi la presión de inflado de los neu-
máticos desciende durante la marcha
No siga conduciendo; tanto los neumáti- cos como las ruedas podrían sufrir daños irreparables.
Rotación de los neumáticos
Sistema de advertencia de la
presión de los neumáticos (si
el vehículo dispone de ello)
A
A
