2022 TOYOTA RAV4 Manual del propietario (in Spanish)

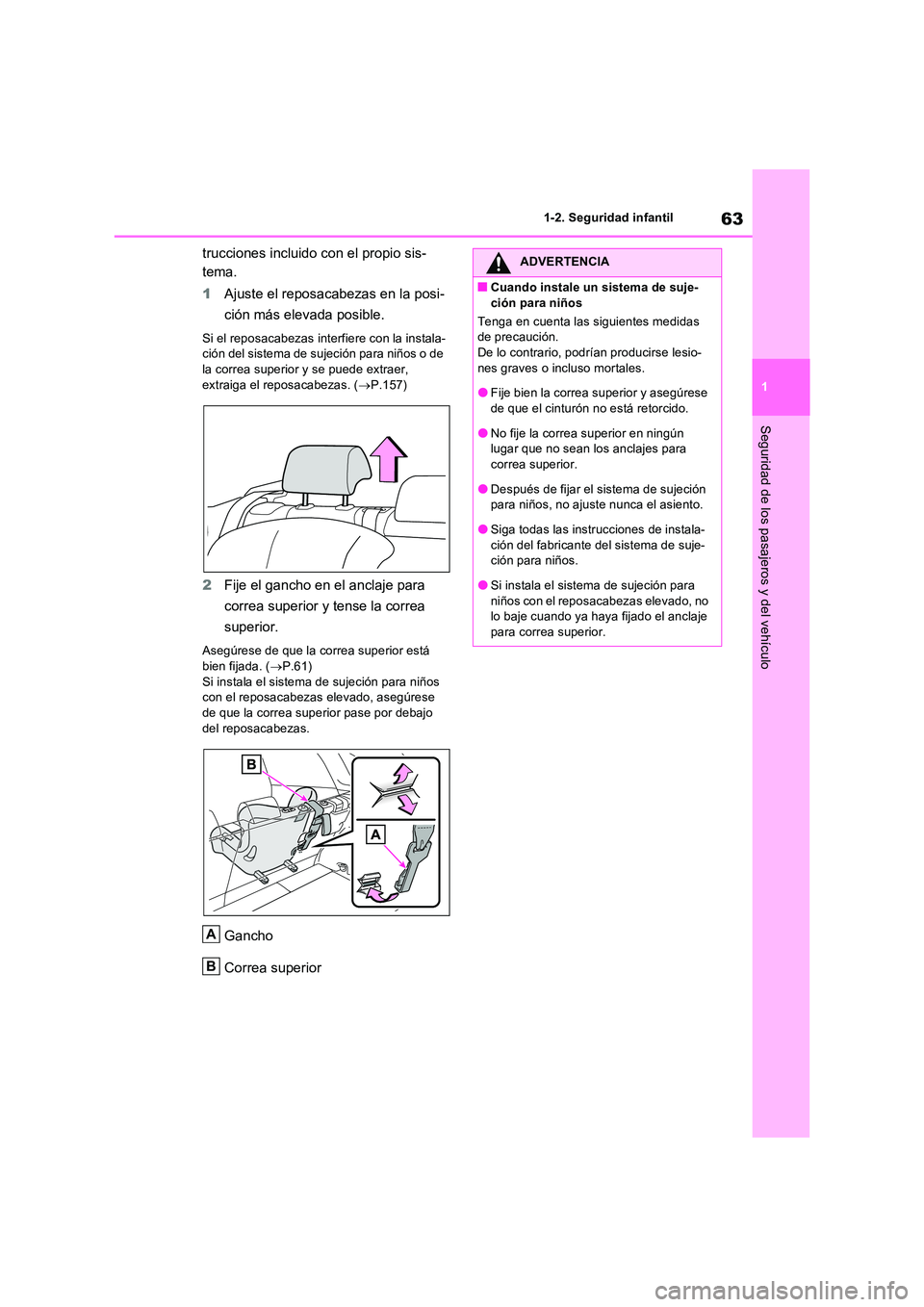

63
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
trucciones incluido con el propio sis-
tema.
1 Ajuste el reposacabezas en la posi-
ción más elevada posible.
Si el reposacabezas interfiere con la instala- ción del sistema de sujeción para niños o de
la correa superior y se puede extraer, extraiga el reposacabezas. ( P.157)
2Fije el gancho en el anclaje para
correa superior y tense la correa
superior.
Asegúrese de que la correa superior está bien fijada. ( P.61)
Si instala el sistema de sujeción para niños con el reposacabezas elevado, asegúrese de que la correa superior pase por debajo
del reposacabezas.
Gancho
Correa superior
A
B
ADVERTENCIA
QCuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
OFije bien la correa superior y asegúrese de que el cinturón no está retorcido.
ONo fije la correa superior en ningún lugar que no sean los anclajes para correa superior.
ODespués de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
OSiga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
OSi instala el sistema de sujeción para
niños con el reposacabezas elevado, no lo baje cuando ya haya fijado el anclaje para correa superior.

641-3. Asistencia en casos de emergencia
1-3.Asistencia en cas os de emergencia
*1: Si el vehículo dispone de ello
*2: Funciona cuando está dentro de la zona
de cobertura de eCall. El nombre del sis-
tema varía dependiendo del país.
Tipo A
Botón “SOS”*
Indicadores luminosos
Micrófono
Altavoz
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
Tipo B
Botón “SOS”*
Indicadores luminosos
Micrófono
Altavoz
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
eCall*1, 2
eCall es un servicio telemático
que utiliza datos del sistema glo-
bal de navegación por satélite
(GNSS) y tecnología móvil inte-
grada para poder realizar las
siguientes llamadas de emergen-
cia: Llamadas automáticas de
emergencia (notificación automá-
tica de colisión) y llamadas
manuales de emergencia (pul-
sando el botón “SOS”). Este servi-
cio es un requisito obligatorio
según la normativa de la Unión
Europea.
Componentes del sistema
A
B
C
D
A
B
C
D

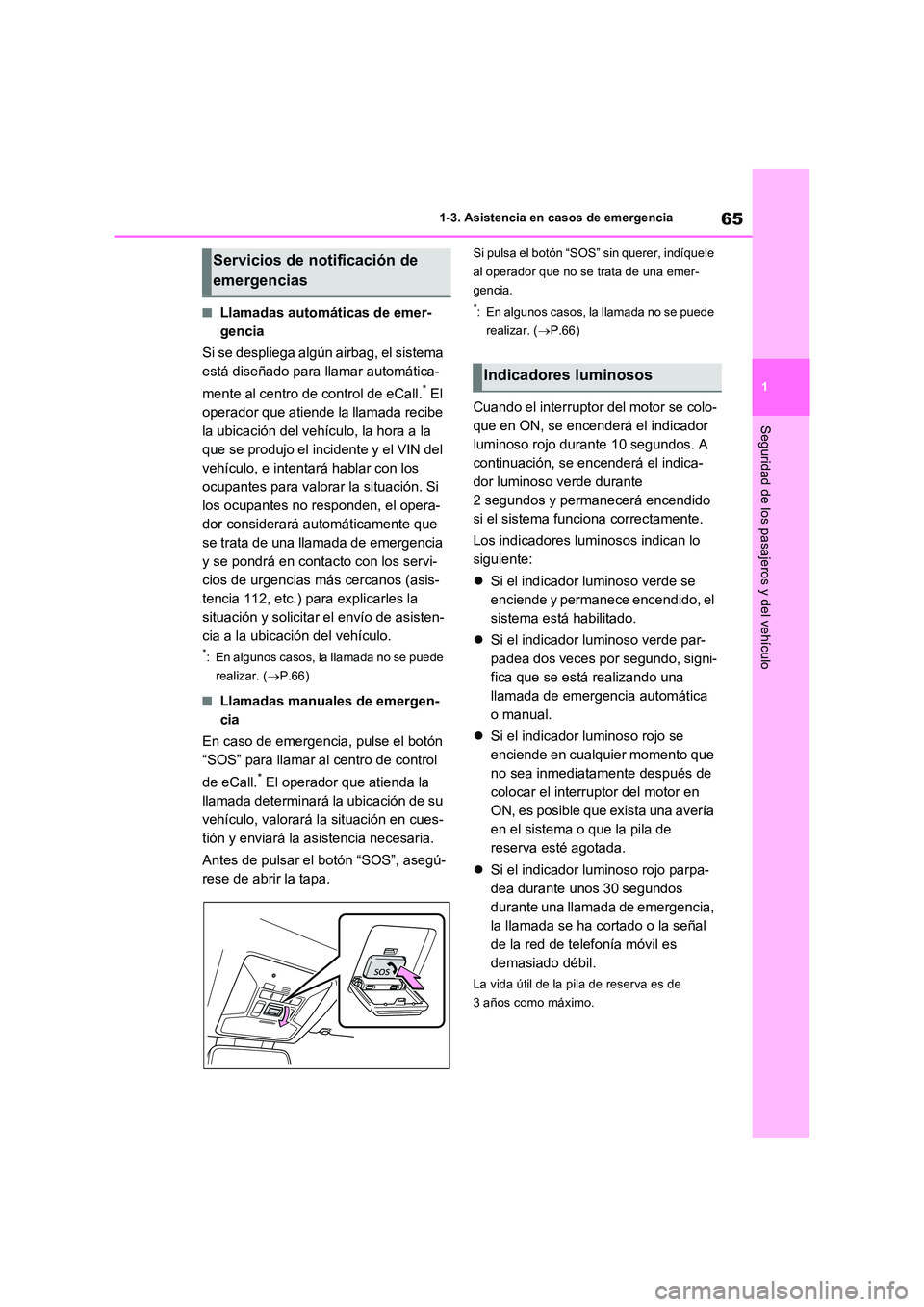

65
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
QLlamadas automáticas de emer-
gencia
Si se despliega algún airbag, el sistema
está diseñado para llamar automática-
mente al centro de control de eCall.* El
operador que atiende la llamada recibe
la ubicación del vehículo, la hora a la
que se produjo el incidente y el VIN del
vehículo, e intentará hablar con los
ocupantes para valorar la situación. Si
los ocupantes no responden, el opera-
dor considerará automáticamente que
se trata de una llamada de emergencia
y se pondrá en contacto con los servi-
cios de urgencias más cercanos (asis-
tencia 112, etc.) para explicarles la
situación y solicitar el envío de asisten-
cia a la ubicación del vehículo.
*: En algunos casos, la llamada no se puede
realizar. ( P.66)
QLlamadas manuales de emergen-
cia
En caso de emergencia, pulse el botón
“SOS” para llamar al centro de control
de eCall.* El operador que atienda la
llamada determinará la ubicación de su
vehículo, valorará la situación en cues-
tión y enviará la asistencia necesaria.
Antes de pulsar el botón “SOS”, asegú-
rese de abrir la tapa.
Si pulsa el botón “SOS” sin querer, indíquele
al operador que no se trata de una emer-
gencia.
*: En algunos casos, la llamada no se puede
realizar. ( P.66)
Cuando el interruptor del motor se colo-
que en ON, se encenderá el indicador
luminoso rojo durante 10 segundos. A
continuación, se encenderá el indica-
dor luminoso verde durante
2 segundos y permanecerá encendido
si el sistema funciona correctamente.
Los indicadores luminosos indican lo
siguiente:
 Si el indicador luminoso verde se
enciende y permanece encendido, el
sistema está habilitado.
 Si el indicador luminoso verde par-
padea dos veces por segundo, signi-
fica que se está realizando una
llamada de emergencia automática
o manual.
 Si el indicador luminoso rojo se
enciende en cualquier momento que
no sea inmediatamente después de
colocar el interruptor del motor en
ON, es posible que exista una avería
en el sistema o que la pila de
reserva esté agotada.
 Si el indicador luminoso rojo parpa-
dea durante unos 30 segundos
durante una llamada de emergencia,
la llamada se ha cortado o la señal
de la red de telefonía móvil es
demasiado débil.
La vida útil de la pila de reserva es de
3 años como máximo.
Servicios de notificación de
emergencias
Indicadores luminosos

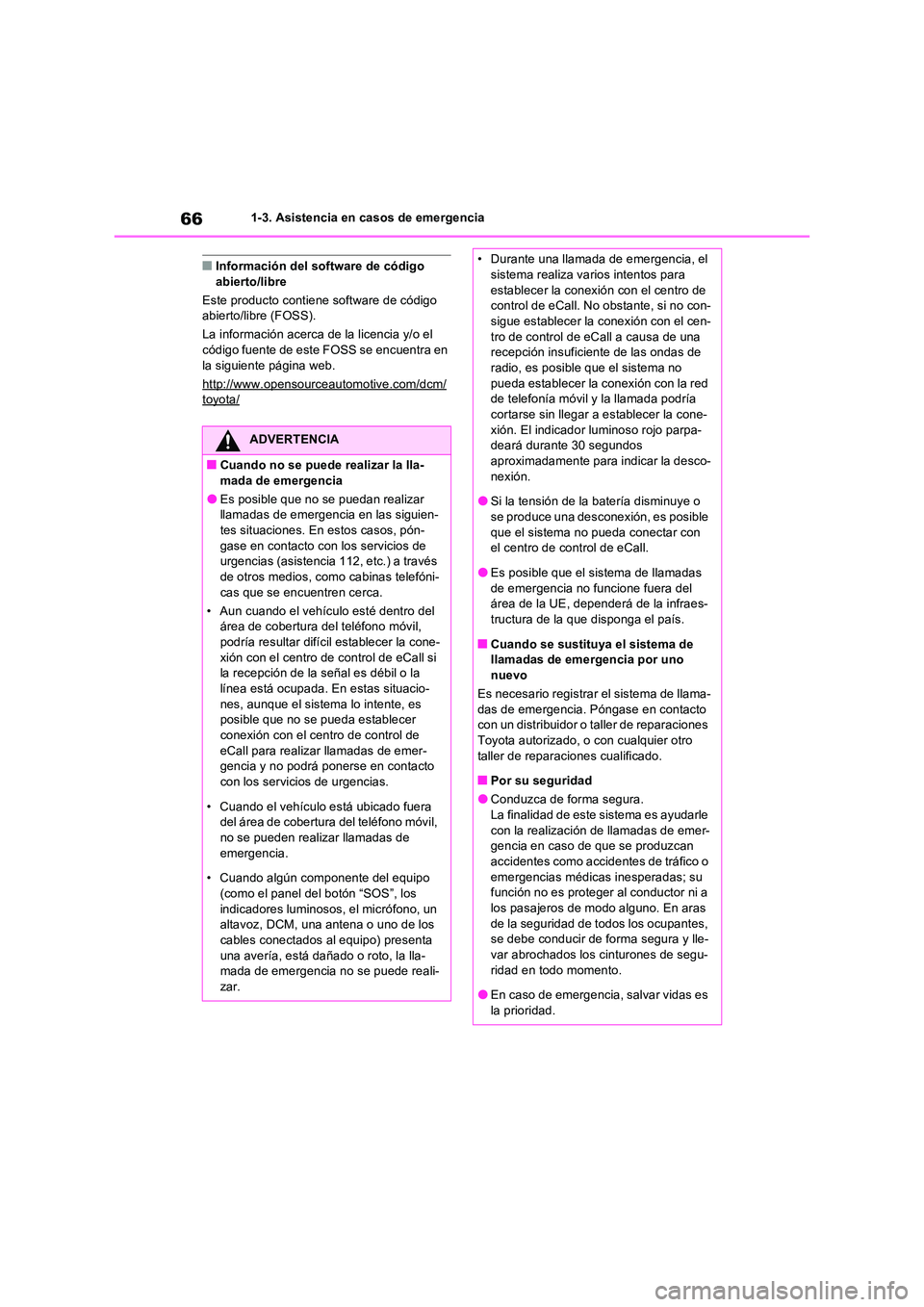

661-3. Asistencia en casos de emergencia
QInformación del software de código abierto/libre
Este producto contiene software de código abierto/libre (FOSS).
La información acerca de la licencia y/o el
código fuente de este FOSS se encuentra en la siguiente página web.
http://www.opensourceautomotive.com/dcm/toyota/
ADVERTENCIA
QCuando no se puede realizar la lla- mada de emergencia
OEs posible que no se puedan realizar llamadas de emergencia en las siguien-
tes situaciones. En estos casos, pón- gase en contacto con los servicios de urgencias (asistencia 112, etc.) a través
de otros medios, como cabinas telefóni- cas que se encuentren cerca.
• Aun cuando el vehículo esté dentro del área de cobertura del teléfono móvil,
podría resultar difícil establecer la cone- xión con el centro de control de eCall si la recepción de la señal es débil o la
línea está ocupada. En estas situacio- nes, aunque el sistema lo intente, es posible que no se pueda establecer
conexión con el centro de control de eCall para realizar llamadas de emer- gencia y no podrá ponerse en contacto
con los servicios de urgencias.
• Cuando el vehículo está ubicado fuera del área de cobertura del teléfono móvil,
no se pueden realizar llamadas de emergencia.
• Cuando algún componente del equipo
(como el panel del botón “SOS”, los indicadores luminosos, el micrófono, un altavoz, DCM, una antena o uno de los
cables conectados al equipo) presenta una avería, está dañado o roto, la lla-mada de emergencia no se puede reali-
zar.
• Durante una llamada de emergencia, el sistema realiza varios intentos para
establecer la conexión con el centro de control de eCall. No obstante, si no con-sigue establecer la conexión con el cen-
tro de control de eCall a causa de una recepción insuficiente de las ondas de radio, es posible que el sistema no
pueda establecer la conexión con la red de telefonía móvil y la llamada podría cortarse sin llegar a establecer la cone-
xión. El indicador luminoso rojo parpa- deará durante 30 segundos aproximadamente para indicar la desco-
nexión.
OSi la tensión de la batería disminuye o se produce una desc onexión, es posible
que el sistema no pueda conectar con el centro de control de eCall.
OEs posible que el sistema de llamadas
de emergencia no funcione fuera del área de la UE, dependerá de la infraes-tructura de la que disponga el país.
QCuando se sustituya el sistema de llamadas de emergencia por uno nuevo
Es necesario registrar el sistema de llama-
das de emergencia. Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
QPor su seguridad
OConduzca de forma segura. La finalidad de este sistema es ayudarle
con la realización de llamadas de emer- gencia en caso de que se produzcan accidentes como accidentes de tráfico o
emergencias médicas inesperadas; su función no es proteger al conductor ni a los pasajeros de modo alguno. En aras
de la seguridad de todos los ocupantes, se debe conducir de forma segura y lle-var abrochados los cinturones de segu-
ridad en todo momento.
OEn caso de emergencia, salvar vidas es la prioridad.

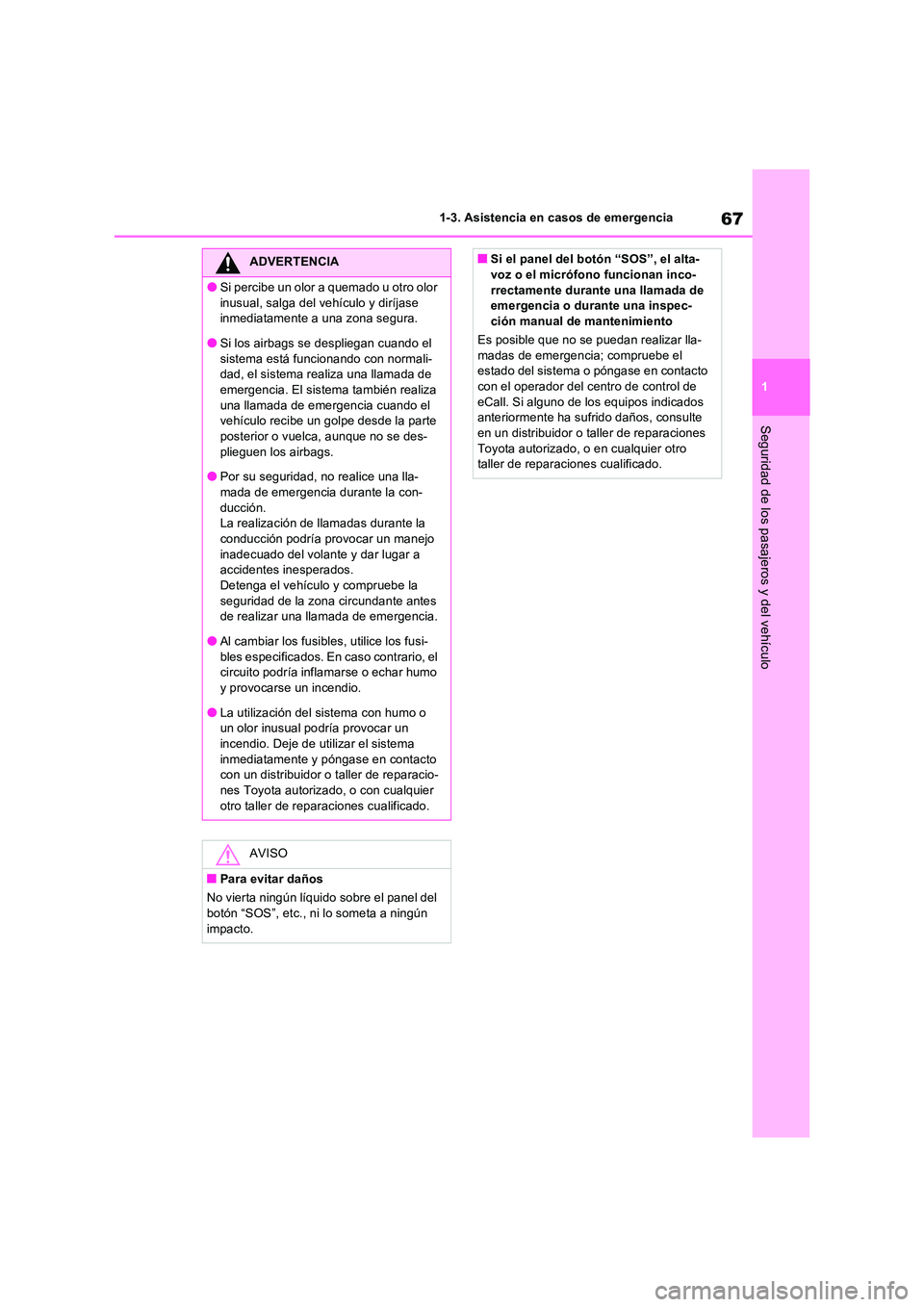

67
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
OSi percibe un olor a quemado u otro olor
inusual, salga del vehículo y diríjase inmediatamente a una zona segura.
OSi los airbags se despliegan cuando el
sistema está funcionando con normali- dad, el sistema realiza una llamada de emergencia. El sistema también realiza
una llamada de emergencia cuando el vehículo recibe un golpe desde la parte posterior o vuelca, aunque no se des-
plieguen los airbags.
OPor su seguridad, no realice una lla- mada de emergencia durante la con-
ducción. La realización de llamadas durante la conducción podría provocar un manejo
inadecuado del volante y dar lugar a accidentes inesperados.Detenga el vehículo y compruebe la
seguridad de la zona circundante antes de realizar una llamada de emergencia.
OAl cambiar los fusibles, utilice los fusi-
bles especificados. En caso contrario, el circuito podría inflamarse o echar humo y provocarse un incendio.
OLa utilización del sistema con humo o un olor inusual po dría provocar un
incendio. Deje de utilizar el sistema inmediatamente y póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
AVISO
QPara evitar daños
No vierta ningún líquido sobre el panel del botón “SOS”, etc., ni lo someta a ningún
impacto.
QSi el panel del botón “SOS”, el alta- voz o el micrófono funcionan inco-
rrectamente durante una llamada de emergencia o durante una inspec-ción manual de mantenimiento
Es posible que no se puedan realizar lla-
madas de emergencia; compruebe el estado del sistema o póngase en contacto con el operador del centro de control de
eCall. Si alguno de los equipos indicados anteriormente ha sufrido daños, consulte en un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro taller de reparaciones cualificado.

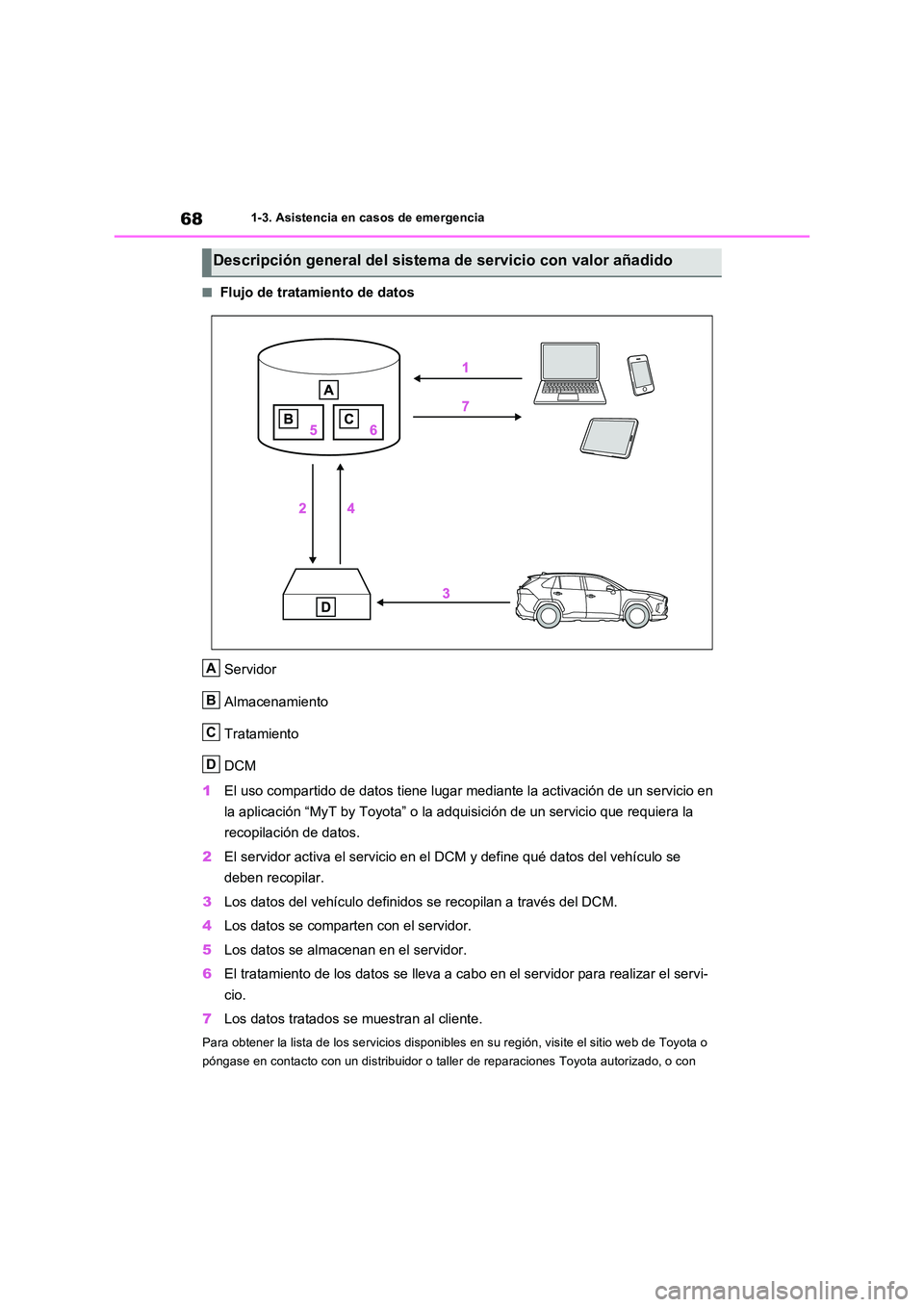

681-3. Asistencia en casos de emergencia
QFlujo de tratamiento de datos
Servidor
Almacenamiento
Tratamiento
DCM
1 El uso compartido de datos tiene lugar mediante la activación de un servicio en
la aplicación “MyT by Toyota” o la adquisición de un servicio que requiera la
recopilación de datos.
2 El servidor activa el servicio en el DCM y define qué datos del vehículo se
deben recopilar.
3 Los datos del vehículo definidos se recopilan a través del DCM.
4 Los datos se comparten con el servidor.
5 Los datos se almacenan en el servidor.
6 El tratamiento de los datos se lleva a cabo en el servidor para realizar el servi-
cio.
7 Los datos tratados se muestran al cliente.
Para obtener la lista de los servicios disponibles en su región, visite el sitio web de Toyota o
póngase en contacto con un distribuidor o talle r de reparaciones Toyota autorizado, o con
Descripción general del sistema de servicio con valor añadido
A
B
C
D

69
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
cualquier otro taller de reparaciones cualificado.
Reglamento de ejecución
Reglamento de ejecución Anexo 1 PARTE 3 Información al usuarioConformidad
1. DESCRIPCIÓN DEL SISTEMA ECALL A BORDO DEL VEHÍCULO
1.1.
Descripción general del sistema eCall basado en el
número 112 a bordo del vehículo, su funcionamiento y
sus funciones
O
1.2.
El servicio eCall basado en el número 112 es un servi-
cio público de interés general disponible de forma gra-
tuita.
O
1.3.
El sistema eCall basado en el número 112 a bordo del
vehículo está activado por defecto. Se activa automáti-
camente mediante sensores integrados en el vehículo
en caso de accidente grave. También se activará auto-
máticamente en los vehículos equipados con un sis-
tema TPS si no funciona en caso de accidente grave.
O
1.4.
En caso necesario, el sistema eCall basado en el
número 112 a bordo del vehículo también se puede
activar manualmente. Instrucciones para activar
manualmente el sistema
O
1.5.
En caso de fallo crítico del sistema que deshabilite el
sistema eCall basado en el número 112 a bordo del
vehículo, los ocupantes del vehículo recibirán la
siguiente advertencia
O

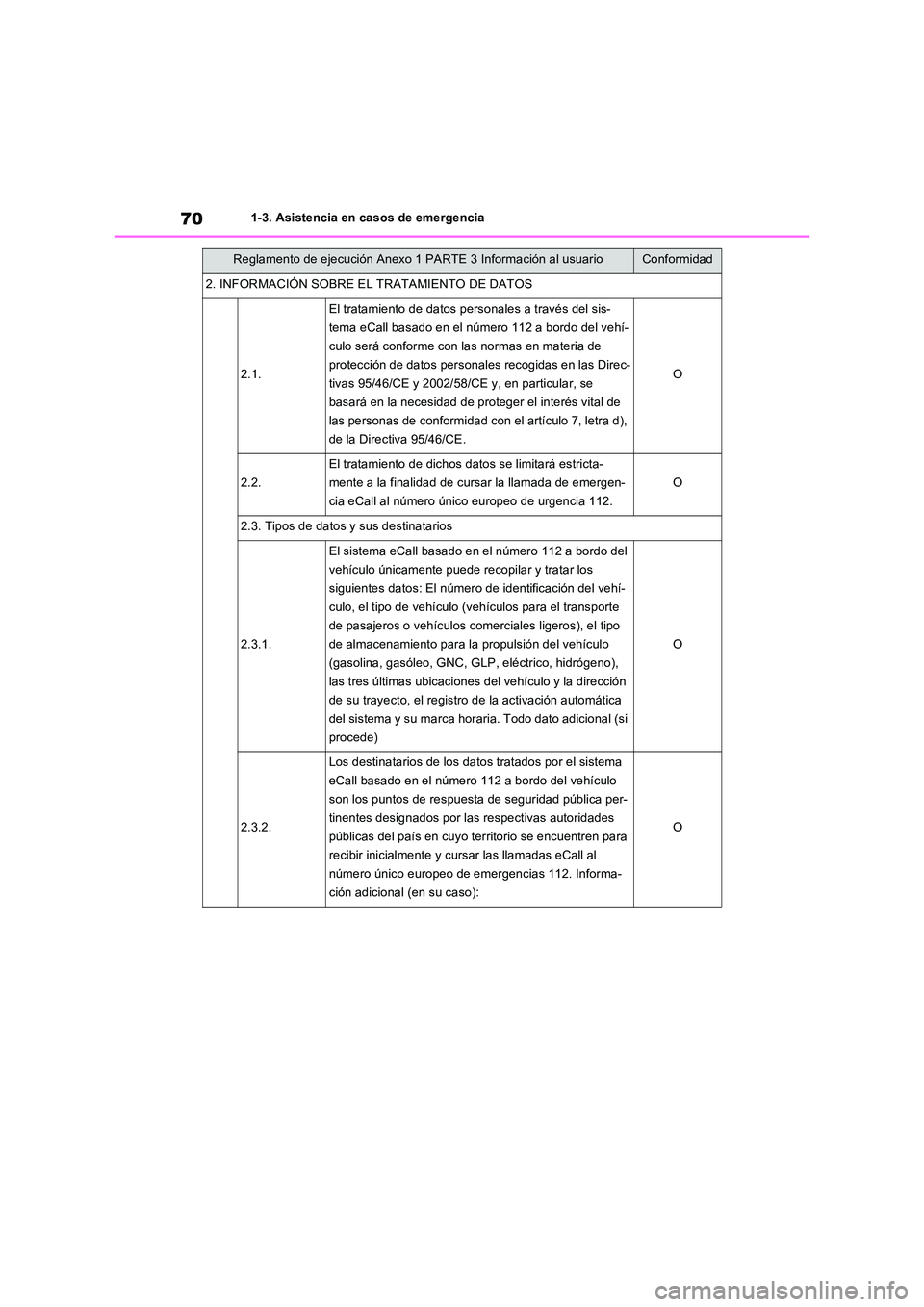

701-3. Asistencia en casos de emergencia
2. INFORMACIÓN SOBRE EL TRATAMIENTO DE DATOS
2.1.
El tratamiento de datos personales a través del sis-
tema eCall basado en el número 112 a bordo del vehí-
culo será conforme con las normas en materia de
protección de datos personales recogidas en las Direc-
tivas 95/46/CE y 2002/58/CE y, en particular, se
basará en la necesidad de proteger el interés vital de
las personas de conformidad con el artículo 7, letra d),
de la Directiva 95/46/CE.
O
2.2.
El tratamiento de dichos datos se limitará estricta-
mente a la finalidad de cursar la llamada de emergen-
cia eCall al número único europeo de urgencia 112.
O
2.3. Tipos de datos y sus destinatarios
2.3.1.
El sistema eCall basado en el número 112 a bordo del
vehículo únicamente puede recopilar y tratar los
siguientes datos: El número de identificación del vehí-
culo, el tipo de vehículo (vehículos para el transporte
de pasajeros o vehículos comerciales ligeros), el tipo
de almacenamiento para la propulsión del vehículo
(gasolina, gasóleo, GNC, GLP, eléctrico, hidrógeno),
las tres últimas ubicaciones del vehículo y la dirección
de su trayecto, el registro de la activación automática
del sistema y su marca horaria. Todo dato adicional (si
procede)
O
2.3.2.
Los destinatarios de los datos tratados por el sistema
eCall basado en el número 112 a bordo del vehículo
son los puntos de respuesta de seguridad pública per-
tinentes designados por las respectivas autoridades
públicas del país en cuyo territorio se encuentren para
recibir inicialmente y cursar las llamadas eCall al
número único europeo de emergencias 112. Informa-
ción adicional (en su caso):
O
Reglamento de ejecución Anexo 1 PARTE 3 Información al usuarioConformidad
