2022 TOYOTA RAV4 Manual del propietario (in Spanish)

6
431
6

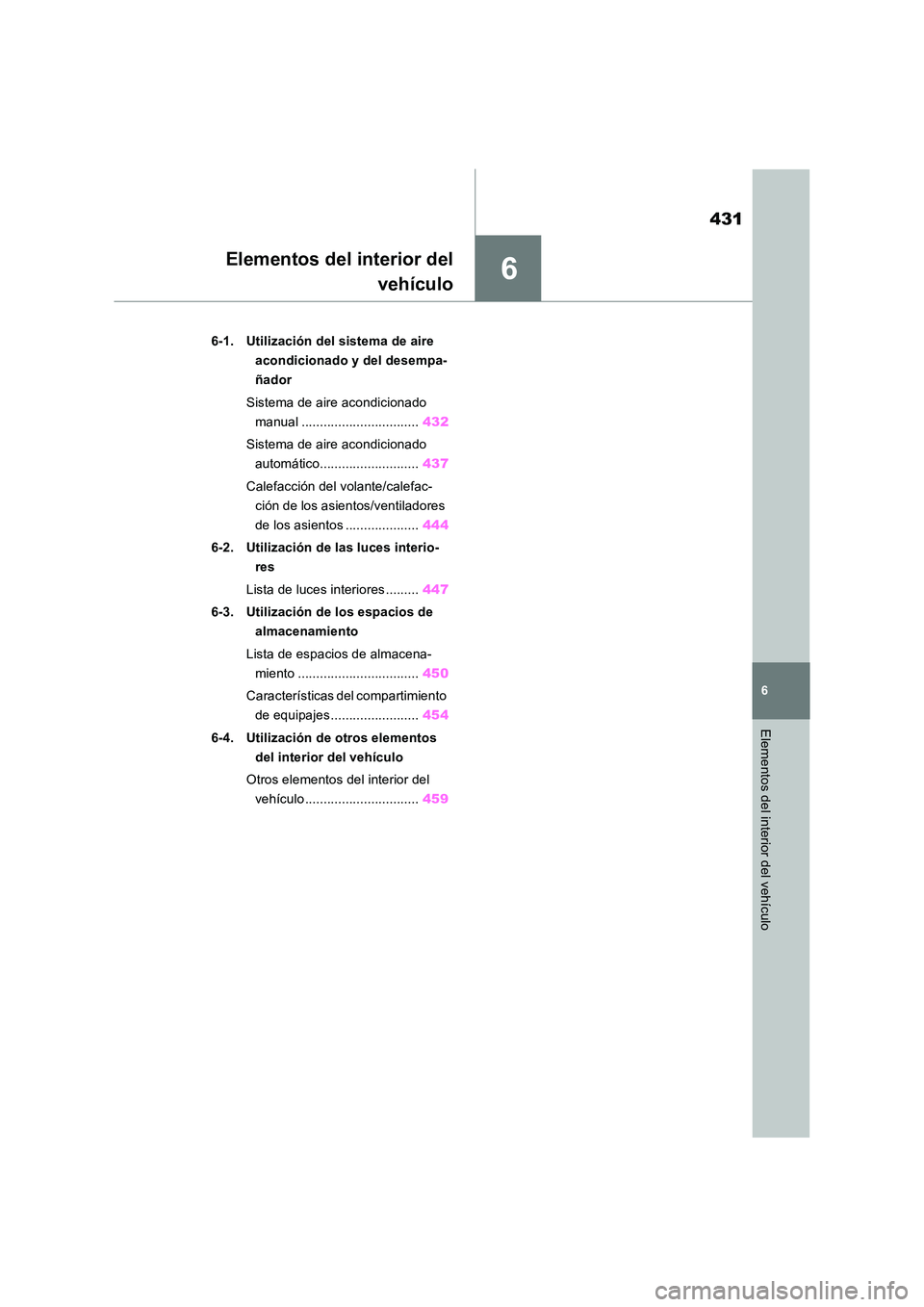

Elementos del interior del vehículo
Elementos del interior del
vehículo
6-1. Utilización del sistema de aire
acondicionado y del desempa-
ñador
Sistema de aire acondicionado
manual ................................ 432
Sistema de aire acondicionado
automático........................... 437
Calefacción del volante/calefac-
ción de los asientos/ventiladores
de los asientos .................... 444
6-2. Utilización de las luces interio-
res
Lista de luces interiores ......... 447
6-3. Utilización de los espacios de
almacenamiento
Lista de espacios de almacena-
miento ................................. 450
Características del compartimiento
de equipajes........................ 454
6-4. Utilización de otros elementos
del interior del vehículo
Otros elementos del interior del
vehículo ............................... 459

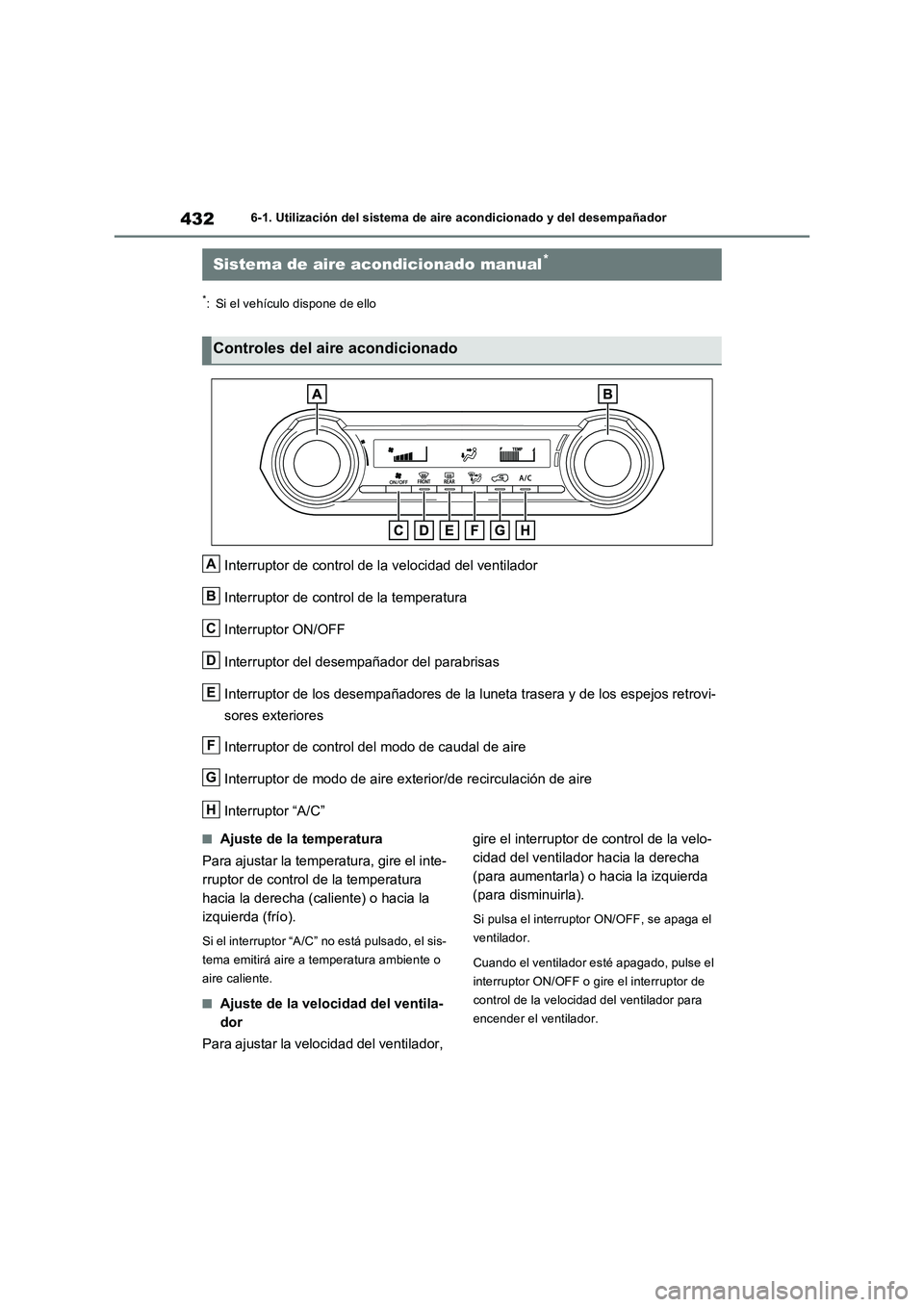

4326-1. Utilización del sistema de aire acondicionado y del desempañador
6-1.Utilización del s is tema de aire a condiciona do y del de sempañ ador
*: Si el vehículo dispone de ello
Interruptor de control de la velocidad del ventilador
Interruptor de control de la temperatura
Interruptor ON/OFF
Interruptor del desempañador del parabrisas
Interruptor de los desempañadores de la luneta trasera y de los espejos retrovi-
sores exteriores
Interruptor de control del modo de caudal de aire
Interruptor de modo de aire exterior/de recirculación de aire
Interruptor “A/C”
QAjuste de la temperatura
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura
hacia la derecha (caliente) o hacia la
izquierda (frío).
Si el interruptor “A/C” no está pulsado, el sis-
tema emitirá aire a temperatura ambiente o
aire caliente.
QAjuste de la velocidad del ventila-
dor
Para ajustar la velocidad del ventilador, gire el interruptor de control de la velo-
cidad del ventilador hacia la derecha
(para aumentarla) o hacia la izquierda
(para disminuirla).
Si pulsa el interruptor ON/OFF, se apaga el
ventilador.
Cuando el ventilador esté apagado, pulse el
interruptor ON/OFF o gire el interruptor de
control de la velocidad del ventilador para
encender el ventilador.
Sistema de aire acondicionado manual*
Controles del aire acondicionado
A
B
C
D
E
F
G
H

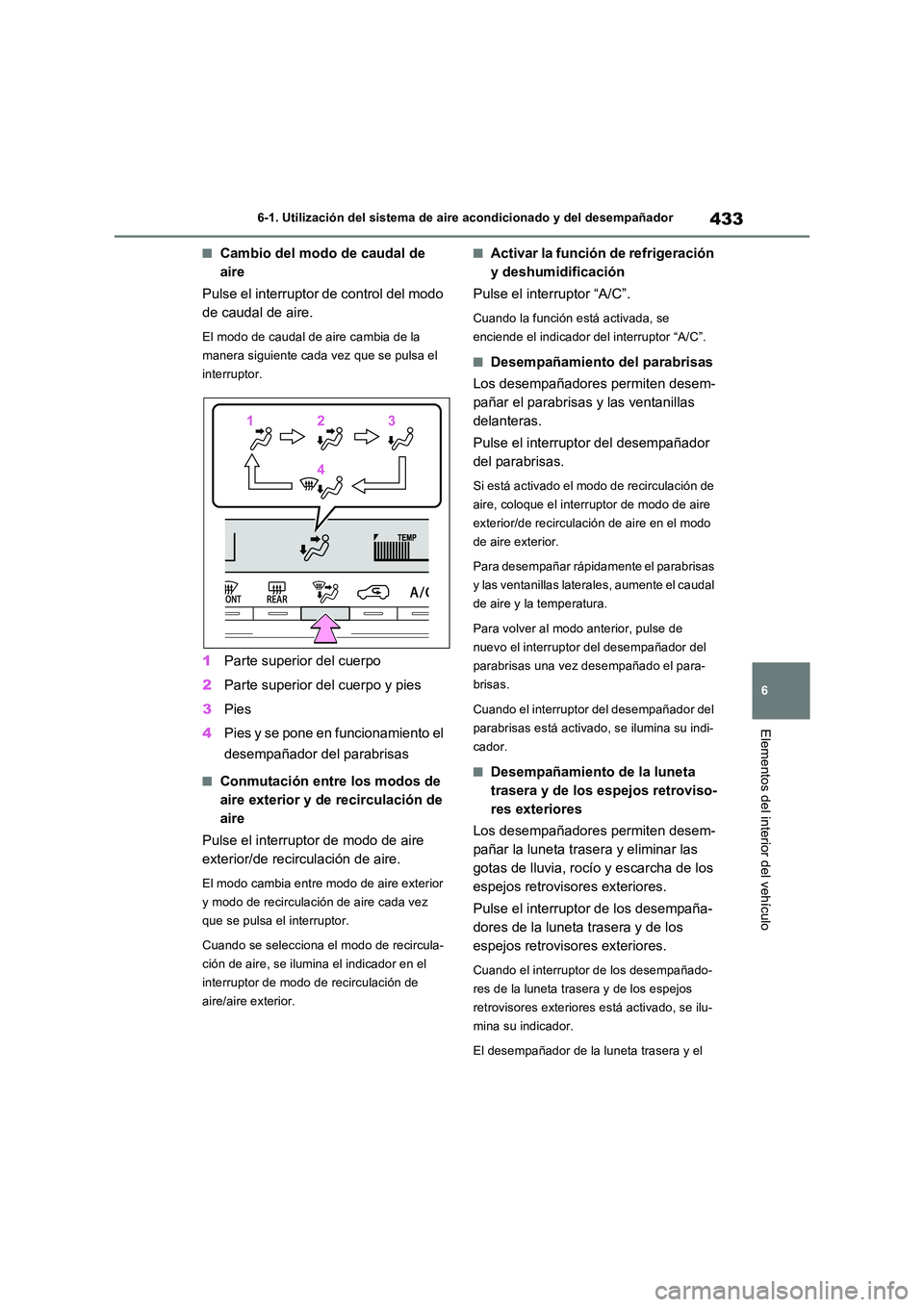

433
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
QCambio del modo de caudal de
aire
Pulse el interruptor de control del modo
de caudal de aire.
El modo de caudal de aire cambia de la
manera siguiente cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se pone en funcionamiento el
desempañador del parabrisas
QConmutación entre los modos de
aire exterior y de recirculación de
aire
Pulse el interruptor de modo de aire
exterior/de recirculación de aire.
El modo cambia entre modo de aire exterior
y modo de recirculación de aire cada vez
que se pulsa el interruptor.
Cuando se selecciona el modo de recircula-
ción de aire, se ilumina el indicador en el
interruptor de modo de recirculación de
aire/aire exterior.
QActivar la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, se
enciende el indicador del interruptor “A/C”.
QDesempañamiento del parabrisas
Los desempañadores permiten desem-
pañar el parabrisas y las ventanillas
delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Si está activado el modo de recirculación de
aire, coloque el interruptor de modo de aire
exterior/de recirculación de aire en el modo
de aire exterior.
Para desempañar rápida mente el parabrisas
y las ventanillas laterales, aumente el caudal
de aire y la temperatura.
Para volver al modo anterior, pulse de
nuevo el interruptor del desempañador del
parabrisas una vez desempañado el para-
brisas.
Cuando el interruptor del desempañador del
parabrisas está activado, se ilumina su indi-
cador.
QDesempañamiento de la luneta
trasera y de los espejos retroviso-
res exteriores
Los desempañadores permiten desem-
pañar la luneta trasera y eliminar las
gotas de lluvia, rocío y escarcha de los
espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de la luneta trasera y de los
espejos retrovisores exteriores.
Cuando el interruptor de los desempañado-
res de la luneta trasera y de los espejos
retrovisores exteriores está activado, se ilu-
mina su indicador.
El desempañador de la luneta trasera y el
1 12233
4 4

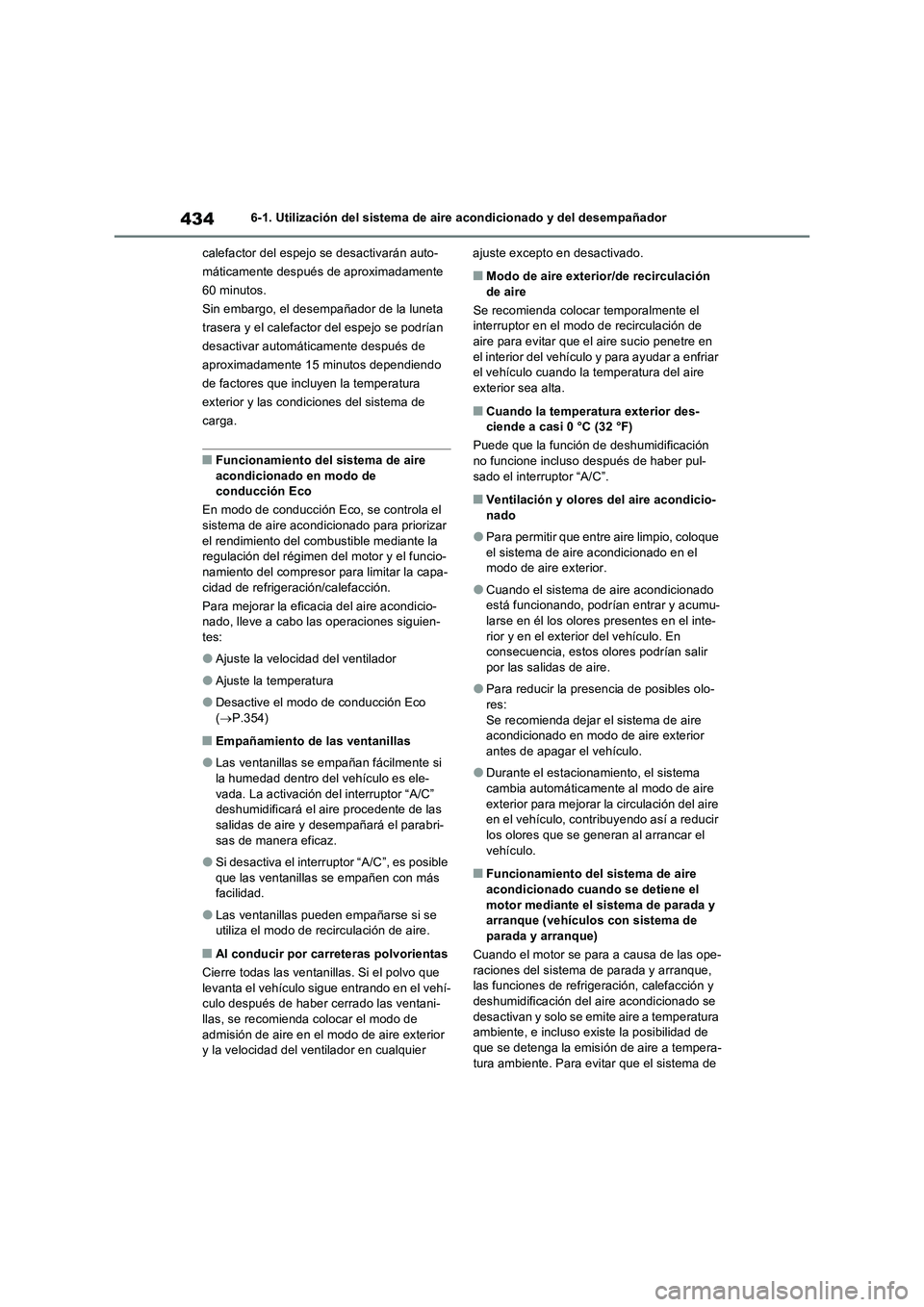

4346-1. Utilización del sistema de aire acondicionado y del desempañador
calefactor del espejo se desactivarán auto-
máticamente después de aproximadamente
60 minutos.
Sin embargo, el desempañador de la luneta
trasera y el calefactor del espejo se podrían
desactivar automáticamente después de
aproximadamente 15 minutos dependiendo
de factores que incluyen la temperatura
exterior y las condiciones del sistema de
carga.
QFuncionamiento del sistema de aire
acondicionado en modo de
conducción Eco
En modo de conducción Eco, se controla el
sistema de aire acondicionado para priorizar
el rendimiento del combustible mediante la
regulación del régimen del motor y el funcio-
namiento del compresor para limitar la capa-
cidad de refrigeración/calefacción.
Para mejorar la eficacia del aire acondicio-
nado, lleve a cabo las operaciones siguien-
tes:
OAjuste la velocidad del ventilador
OAjuste la temperatura
ODesactive el modo de conducción Eco
(P.354)
QEmpañamiento de las ventanillas
OLas ventanillas se empañan fácilmente si
la humedad dentro del vehículo es ele-
vada. La activación del interruptor “A/C”
deshumidificará el aire procedente de las
salidas de aire y desempañará el parabri-
sas de manera eficaz.
OSi desactiva el interruptor “A/C”, es posible
que las ventanillas se empañen con más
facilidad.
OLas ventanillas pueden empañarse si se
utiliza el modo de recirculación de aire.
QAl conducir por carreteras polvorientas
Cierre todas las ventanillas. Si el polvo que
levanta el vehículo sigue entrando en el vehí-
culo después de haber cerrado las ventani-
llas, se recomienda colocar el modo de
admisión de aire en el modo de aire exterior
y la velocidad del ventilador en cualquier ajuste excepto en desactivado.
QModo de aire exterior/de recirculación
de aire
Se recomienda colocar temporalmente el
interruptor en el modo de recirculación de
aire para evitar que el aire sucio penetre en
el interior del vehículo y para ayudar a enfriar
el vehículo cuando la temperatura del aire
exterior sea alta.
QCuando la temperatura exterior des-
ciende a casi 0 °C (32 °F)
Puede que la función de deshumidificación
no funcione incluso después de haber pul-
sado el interruptor “A/C”.
QVentilación y olores del aire acondicio-
nado
OPara permitir que entre aire limpio, coloque
el sistema de aire acondicionado en el
modo de aire exterior.
OCuando el sistema de aire acondicionado
está funcionando, podrían entrar y acumu-
larse en él los olores presentes en el inte-
rior y en el exterior del vehículo. En
consecuencia, estos olores podrían salir
por las salidas de aire.
OPara reducir la presencia de posibles olo-
res:
Se recomienda dejar el sistema de aire
acondicionado en modo de aire exterior
antes de apagar el vehículo.
ODurante el estacionamiento, el sistema
cambia automáticamente al modo de aire
exterior para mejorar la circulación del aire
en el vehículo, contribuyendo así a reducir
los olores que se generan al arrancar el
vehículo.
QFuncionamiento del sistema de aire
acondicionado cuando se detiene el
motor mediante el sistema de parada y
arranque (vehículos con sistema de
parada y arranque)
Cuando el motor se para a causa de las ope-
raciones del sistema de parada y arranque,
las funciones de refrigeración, calefacción y
deshumidificación del aire acondicionado se
desactivan y solo se emite aire a temperatura
ambiente, e incluso existe la posibilidad de
que se detenga la emisión de aire a tempera-
tura ambiente. Para evitar que el sistema de

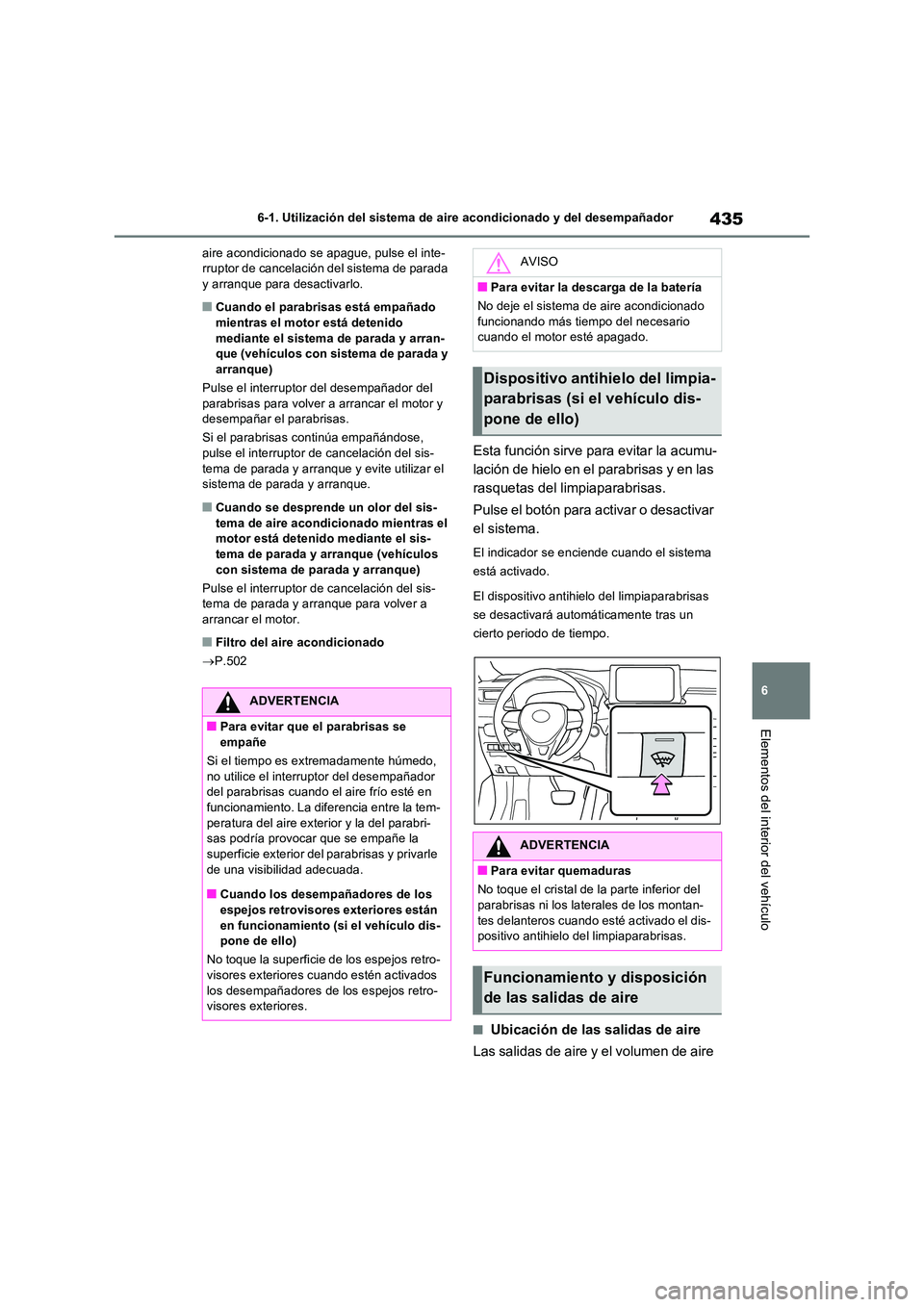

435
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
aire acondicionado se apague, pulse el inte- rruptor de cancelación del sistema de parada y arranque para desactivarlo.
QCuando el parabrisas está empañado
mientras el motor está detenido mediante el sistema de parada y arran-que (vehículos con sistema de parada y
arranque)
Pulse el interruptor del desempañador del parabrisas para volver a arrancar el motor y desempañar el parabrisas.
Si el parabrisas continúa empañándose,
pulse el interruptor de cancelación del sis- tema de parada y arranque y evite utilizar el sistema de parada y arranque.
QCuando se desprende un olor del sis-
tema de aire acondicionado mientras el motor está detenido mediante el sis-tema de parada y arranque (vehículos
con sistema de parada y arranque)
Pulse el interruptor de cancelación del sis- tema de parada y arranque para volver a arrancar el motor.
QFiltro del aire acondicionado
 P.502
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Pulse el botón para activar o desactivar
el sistema.
El indicador se enciende cuando el sistema
está activado.
El dispositivo antihi elo del limpiaparabrisas
se desactivará automáticamente tras un
cierto periodo de tiempo.
QUbicación de las salidas de aire
Las salidas de aire y el volumen de aire
ADVERTENCIA
QPara evitar que el parabrisas se empañe
Si el tiempo es extremadamente húmedo,
no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en funcionamiento. La diferencia entre la tem-
peratura del aire exterior y la del parabri- sas podría provocar que se empañe la superficie exterior del parabrisas y privarle
de una visibilidad adecuada.
QCuando los desempañadores de los espejos retrovisores exteriores están
en funcionamiento (si el vehículo dis- pone de ello)
No toque la superficie de los espejos retro- visores exteriores cuando estén activados
los desempañadores de los espejos retro- visores exteriores.
AVISO
QPara evitar la descarga de la batería
No deje el sistema de aire acondicionado
funcionando más tiempo del necesario cuando el motor esté apagado.
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)
ADVERTENCIA
QPara evitar quemaduras
No toque el cristal de la parte inferior del parabrisas ni los laterales de los montan-
tes delanteros cuando esté activado el dis- positivo antihielo del limpiaparabrisas.
Funcionamiento y disposición
de las salidas de aire

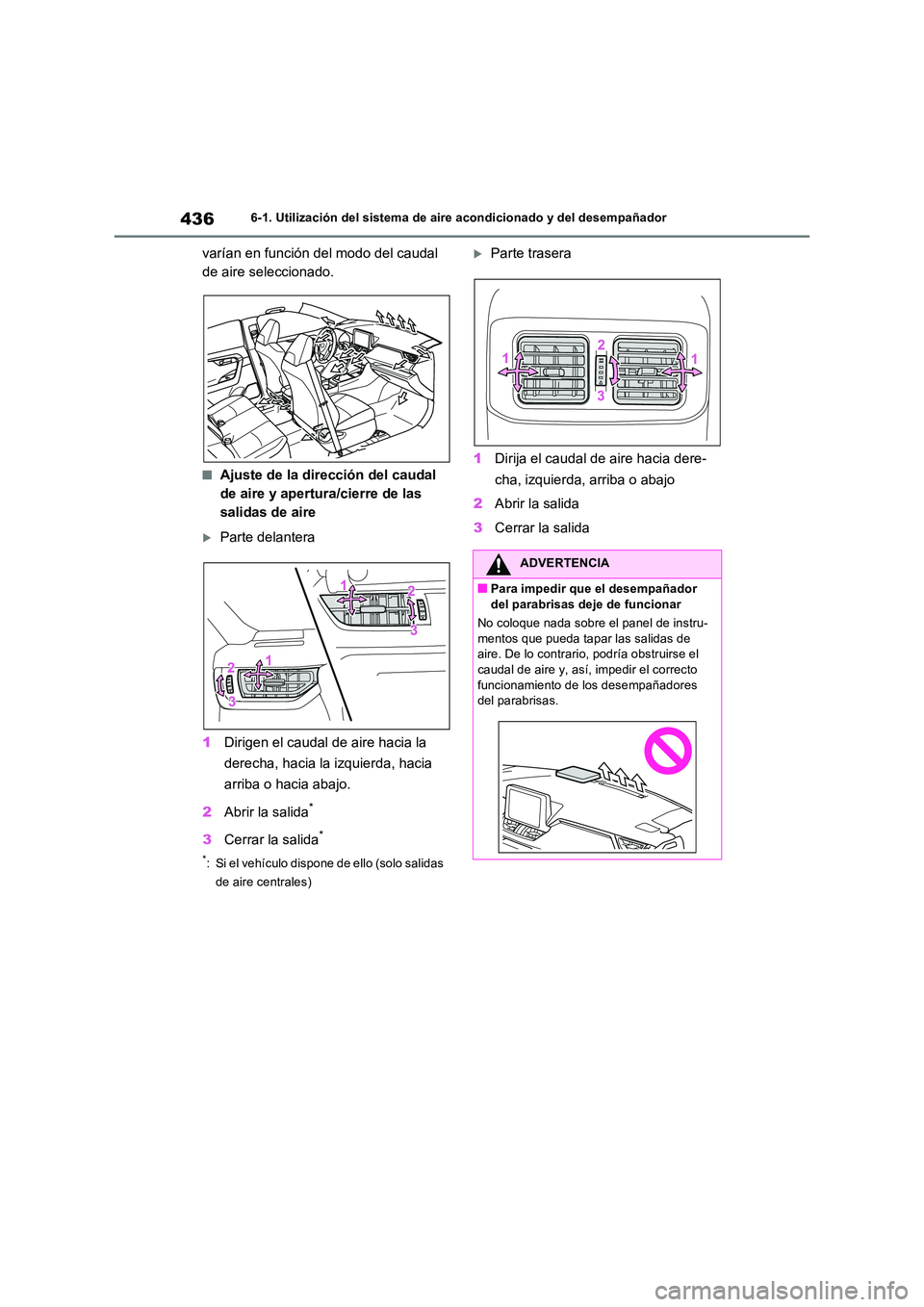

4366-1. Utilización del sistema de aire acondicionado y del desempañador
varían en función del modo del caudal
de aire seleccionado.
QAjuste de la dirección del caudal
de aire y apertura/cierre de las
salidas de aire
Parte delantera
1 Dirigen el caudal de aire hacia la
derecha, hacia la izquierda, hacia
arriba o hacia abajo.
2 Abrir la salida*
3Cerrar la salida*
*: Si el vehículo dispone de ello (solo salidas
de aire centrales)
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
ADVERTENCIA
QPara impedir que el desempañador del parabrisas deje de funcionar
No coloque nada sobre el panel de instru-
mentos que pueda tapar las salidas de aire. De lo contrario, podría obstruirse el caudal de aire y, así, impedir el correcto
funcionamiento de los desempañadores del parabrisas.

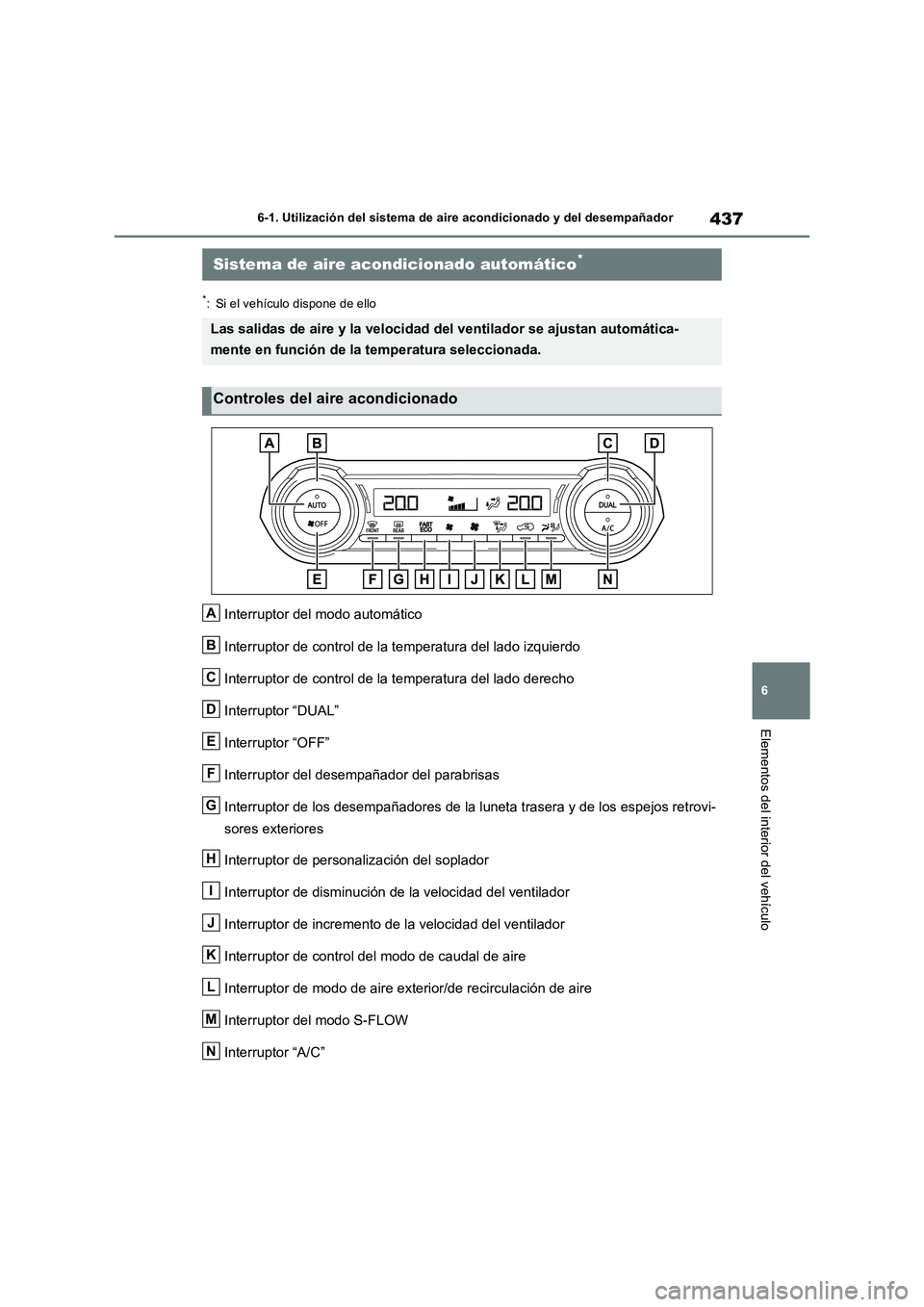

437
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
*: Si el vehículo dispone de ello
Interruptor del modo automático
Interruptor de control de la temperatura del lado izquierdo
Interruptor de control de la temperatura del lado derecho
Interruptor “DUAL”
Interruptor “OFF”
Interruptor del desempañador del parabrisas
Interruptor de los desempañadores de la luneta trasera y de los espejos retrovi-
sores exteriores
Interruptor de personalización del soplador
Interruptor de disminución de la velocidad del ventilador
Interruptor de incremento de la velocidad del ventilador
Interruptor de control del modo de caudal de aire
Interruptor de modo de aire exterior/de recirculación de aire
Interruptor del modo S-FLOW
Interruptor “A/C”
Sistema de aire acondicionado automático*
Las salidas de aire y la velocidad del ventilador se ajustan automática-
mente en función de la temperatura seleccionada.
Controles del aire acondicionado
A
B
C
D
E
F
G
H
I
J
K
L
M
N

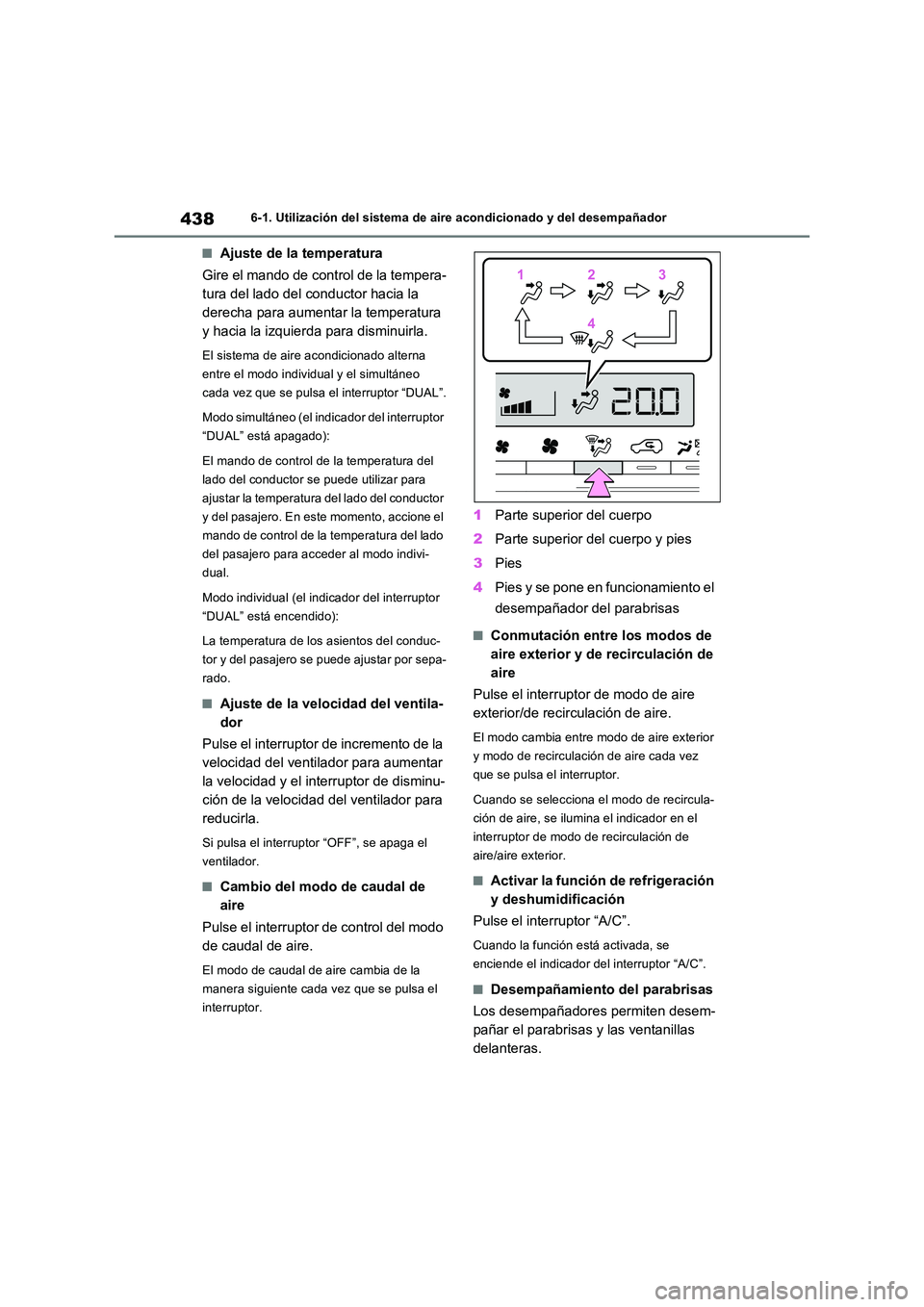

4386-1. Utilización del sistema de aire acondicionado y del desempañador
QAjuste de la temperatura
Gire el mando de control de la tempera-
tura del lado del conductor hacia la
derecha para aumentar la temperatura
y hacia la izquierda para disminuirla.
El sistema de aire acondicionado alterna
entre el modo individual y el simultáneo
cada vez que se pulsa el interruptor “DUAL”.
Modo simultáneo (el indicador del interruptor
“DUAL” está apagado):
El mando de control de la temperatura del
lado del conductor se puede utilizar para
ajustar la temperatura del lado del conductor
y del pasajero. En este momento, accione el
mando de control de la temperatura del lado
del pasajero para acceder al modo indivi-
dual.
Modo individual (el indicador del interruptor
“DUAL” está encendido):
La temperatura de los asientos del conduc-
tor y del pasajero se puede ajustar por sepa-
rado.
QAjuste de la velocidad del ventila-
dor
Pulse el interruptor de incremento de la
velocidad del ventilador para aumentar
la velocidad y el interruptor de disminu-
ción de la velocidad del ventilador para
reducirla.
Si pulsa el interruptor “OFF”, se apaga el
ventilador.
QCambio del modo de caudal de
aire
Pulse el interruptor de control del modo
de caudal de aire.
El modo de caudal de aire cambia de la
manera siguiente cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se pone en funcionamiento el
desempañador del parabrisas
QConmutación entre los modos de
aire exterior y de recirculación de
aire
Pulse el interruptor de modo de aire
exterior/de recirculación de aire.
El modo cambia entre modo de aire exterior
y modo de recirculación de aire cada vez
que se pulsa el interruptor.
Cuando se selecciona el modo de recircula-
ción de aire, se ilumina el indicador en el
interruptor de modo de recirculación de
aire/aire exterior.
QActivar la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, se
enciende el indicador del interruptor “A/C”.
QDesempañamiento del parabrisas
Los desempañadores permiten desem-
pañar el parabrisas y las ventanillas
delanteras.
112233
44
