2022 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

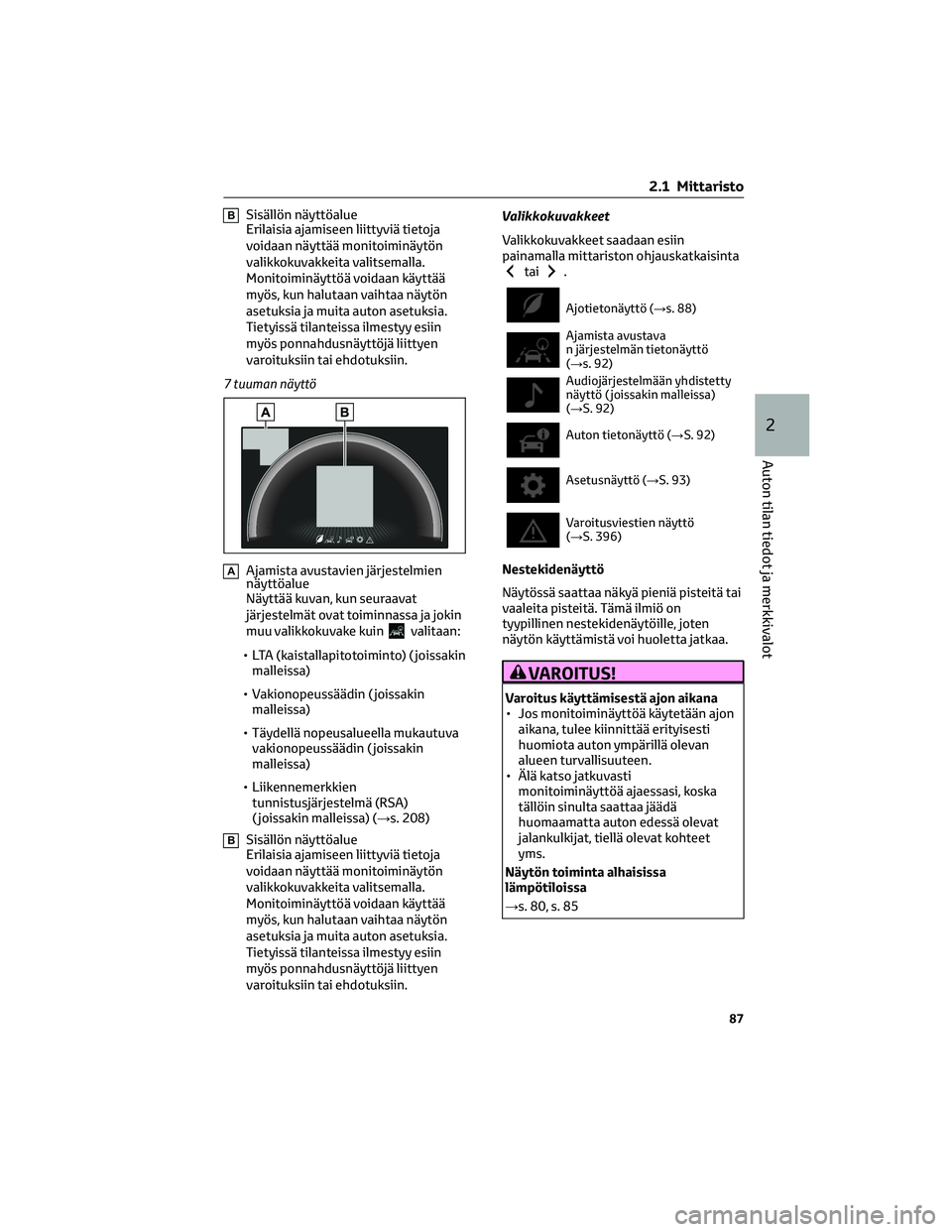

BSisällön näyttöalue
Erilaisia ajamiseen liittyviä tietoja
voidaan näyttää monitoiminäytön
valikkokuvakkeita valitsemalla.
Monitoiminäyttöä voidaan käyttää
myös, kun halutaan vaihtaa näytön
asetuksia ja muita auton asetuksia.
Tietyissä tilanteissa ilmestyy esiin
myös ponnahdusnäyttöjä liittyen
varoituksiin tai ehdotuksiin.
7 tuuman näyttö
AAjamista avustavien järjestelmien
näyttöalue
Näyttää kuvan, kun seuraavat
järjestelmät ovat toiminnassa ja jokin
muu valikkokuvake kuin
valitaan:
• LTA (kaistallapitotoiminto) ( joissakin
malleissa)
• Vakionopeussäädin ( joissakin
malleissa)
• Täydellä nopeusalueella mukautuva
vakionopeussäädin ( joissakin
malleissa)
• Liikennemerkkien
tunnistusjärjestelmä (RSA)
( joissakin malleissa) (→s. 208)
BSisällön näyttöalue
Erilaisia ajamiseen liittyviä tietoja
voidaan näyttää monitoiminäytön
valikkokuvakkeita valitsemalla.
Monitoiminäyttöä voidaan käyttää
myös, kun halutaan vaihtaa näytön
asetuksia ja muita auton asetuksia.
Tietyissä tilanteissa ilmestyy esiin
myös ponnahdusnäyttöjä liittyen
varoituksiin tai ehdotuksiin.Valikkokuvakkeet
Valikkokuvakkeet saadaan esiin
painamalla mittariston ohjauskatkaisinta
tai.
Ajotietonäyttö (→s. 88)
Ajamista avustava
n järjestelmän tietonäyttö
(→s. 92)
Audiojärjestelmään yhdistetty
näyttö ( joissakin malleissa)
(→S. 92)
Auton tietonäyttö (→S. 92)
Asetusnäyttö (→S. 93)
Varoitusviestien näyttö
(→S. 396)
Nestekidenäyttö
Näytössä saattaa näkyä pieniä pisteitä tai
vaaleita pisteitä. Tämä ilmiö on
tyypillinen nestekidenäytöille, joten
näytön käyttämistä voi huoletta jatkaa.
VAROITUS!
Varoitus käyttämisestä ajon aikana
• Jos monitoiminäyttöä käytetään ajon
aikana, tulee kiinnittää erityisesti
huomiota auton ympärillä olevan
alueen turvallisuuteen.
• Älä katso jatkuvasti
monitoiminäyttöä ajaessasi, koska
tällöin sinulta saattaa jäädä
huomaamatta auton edessä olevat
jalankulkijat, tiellä olevat kohteet
yms.
Näytön toiminta alhaisissa
lämpötiloissa
→s. 80, s. 85
2.1 Mittaristo
87
2
Auton tilan tiedot ja merkkivalot

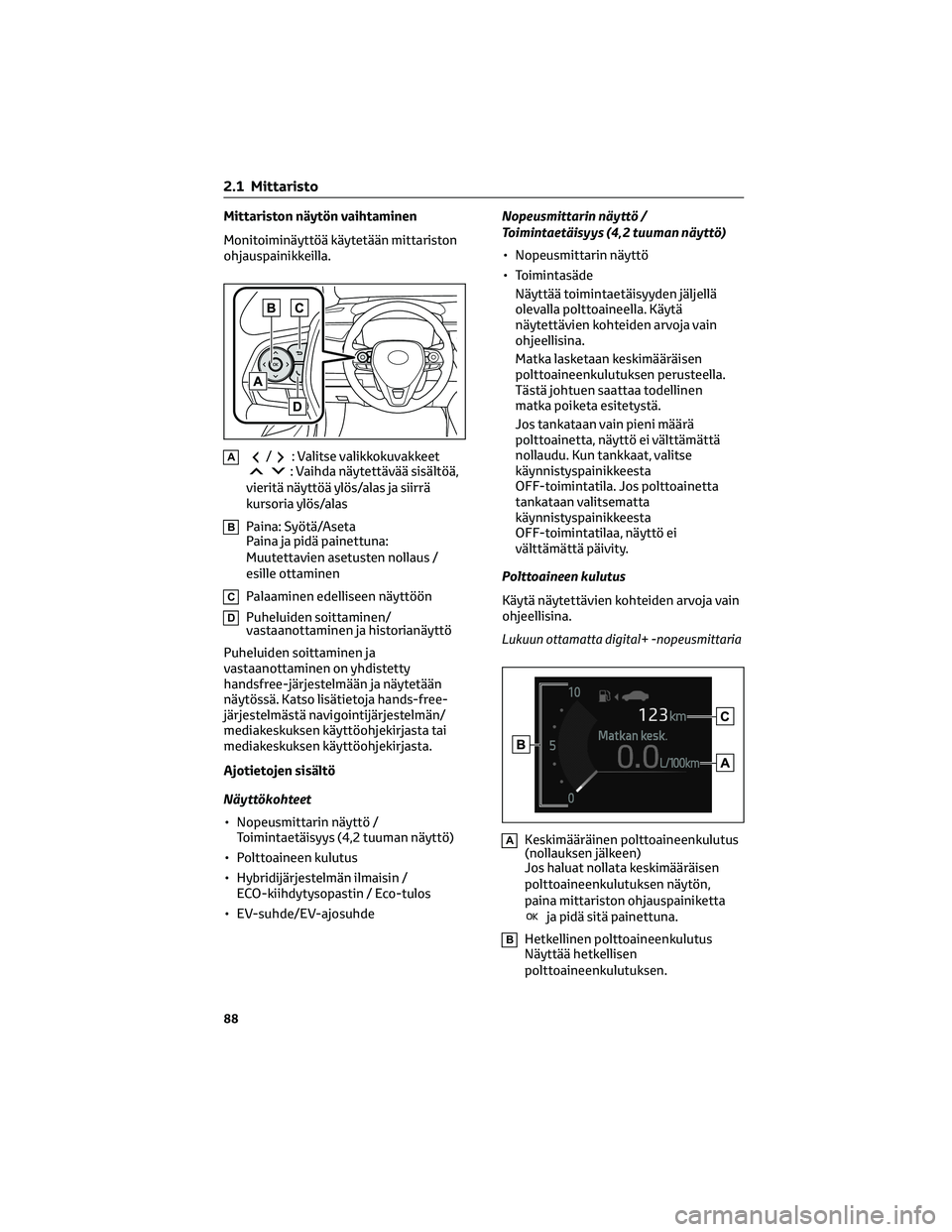

Mittariston näytön vaihtaminen
Monitoiminäyttöä käytetään mittariston
ohjauspainikkeilla.
A/: Valitse valikkokuvakkeet: Vaihda näytettävää sisältöä,
vieritä näyttöä ylös/alas ja siirrä
kursoria ylös/alas
BPaina: Syötä/Aseta
Paina ja pidä painettuna:
Muutettavien asetusten nollaus /
esille ottaminen
CPalaaminen edelliseen näyttöön
DPuheluiden soittaminen/
vastaanottaminen ja historianäyttö
Puheluiden soittaminen ja
vastaanottaminen on yhdistetty
handsfree-järjestelmään ja näytetään
näytössä. Katso lisätietoja hands-free-
järjestelmästä navigointijärjestelmän/
mediakeskuksen käyttöohjekirjasta tai
mediakeskuksen käyttöohjekirjasta.
Ajotietojen sisältö
Näyttökohteet
• Nopeusmittarin näyttö /
Toimintaetäisyys (4,2 tuuman näyttö)
• Polttoaineen kulutus
• Hybridijärjestelmän ilmaisin /
ECO-kiihdytysopastin / Eco-tulos
• EV-suhde/EV-ajosuhdeNopeusmittarin näyttö /
Toimintaetäisyys (4,2 tuuman näyttö)
• Nopeusmittarin näyttö
• Toimintasäde
Näyttää toimintaetäisyyden jäljellä
olevalla polttoaineella. Käytä
näytettävien kohteiden arvoja vain
ohjeellisina.
Matka lasketaan keskimääräisen
polttoaineenkulutuksen perusteella.
Tästä johtuen saattaa todellinen
matka poiketa esitetystä.
Jos tankataan vain pieni määrä
polttoainetta, näyttö ei välttämättä
nollaudu. Kun tankkaat, valitse
käynnistyspainikkeesta
OFF-toimintatila. Jos polttoainetta
tankataan valitsematta
käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei
välttämättä päivity.
Polttoaineen kulutus
Käytä näytettävien kohteiden arvoja vain
ohjeellisina.
Lukuun ottamatta digital+ -nopeusmittaria
AKeskimääräinen polttoaineenkulutus
(nollauksen jälkeen)
Jos haluat nollata keskimääräisen
polttoaineenkulutuksen näytön,
paina mittariston ohjauspainiketta
ja pidä sitä painettuna.
BHetkellinen polttoaineenkulutus
Näyttää hetkellisen
polttoaineenkulutuksen.
2.1 Mittaristo
88

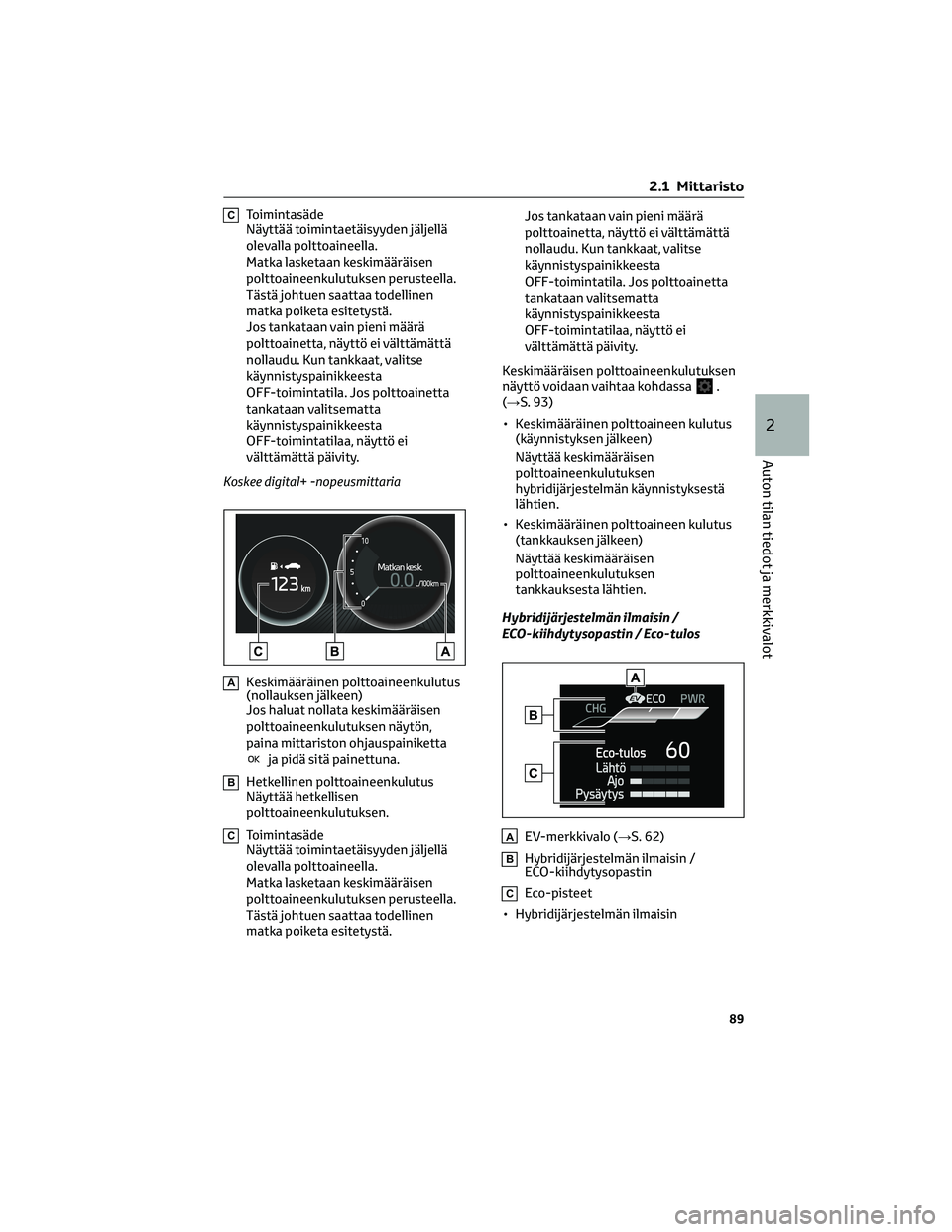

CToimintasäde
Näyttää toimintaetäisyyden jäljellä
olevalla polttoaineella.
Matka lasketaan keskimääräisen
polttoaineenkulutuksen perusteella.
Tästä johtuen saattaa todellinen
matka poiketa esitetystä.
Jos tankataan vain pieni määrä
polttoainetta, näyttö ei välttämättä
nollaudu. Kun tankkaat, valitse
käynnistyspainikkeesta
OFF-toimintatila. Jos polttoainetta
tankataan valitsematta
käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei
välttämättä päivity.
Koskee digital+ -nopeusmittaria
AKeskimääräinen polttoaineenkulutus
(nollauksen jälkeen)
Jos haluat nollata keskimääräisen
polttoaineenkulutuksen näytön,
paina mittariston ohjauspainiketta
ja pidä sitä painettuna.
BHetkellinen polttoaineenkulutus
Näyttää hetkellisen
polttoaineenkulutuksen.
CToimintasäde
Näyttää toimintaetäisyyden jäljellä
olevalla polttoaineella.
Matka lasketaan keskimääräisen
polttoaineenkulutuksen perusteella.
Tästä johtuen saattaa todellinen
matka poiketa esitetystä.Jos tankataan vain pieni määrä
polttoainetta, näyttö ei välttämättä
nollaudu. Kun tankkaat, valitse
käynnistyspainikkeesta
OFF-toimintatila. Jos polttoainetta
tankataan valitsematta
käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei
välttämättä päivity.
Keskimääräisen polttoaineenkulutuksen
näyttö voidaan vaihtaa kohdassa
.
(→S. 93)
• Keskimääräinen polttoaineen kulutus
(käynnistyksen jälkeen)
Näyttää keskimääräisen
polttoaineenkulutuksen
hybridijärjestelmän käynnistyksestä
lähtien.
• Keskimääräinen polttoaineen kulutus
(tankkauksen jälkeen)
Näyttää keskimääräisen
polttoaineenkulutuksen
tankkauksesta lähtien.
Hybridijärjestelmän ilmaisin /
ECO-kiihdytysopastin / Eco-tulos
AEV-merkkivalo (→S. 62)
BHybridijärjestelmän ilmaisin /
ECO-kiihdytysopastin
CEco-pisteet
• Hybridijärjestelmän ilmaisin
2.1 Mittaristo
89
2
Auton tilan tiedot ja merkkivalot

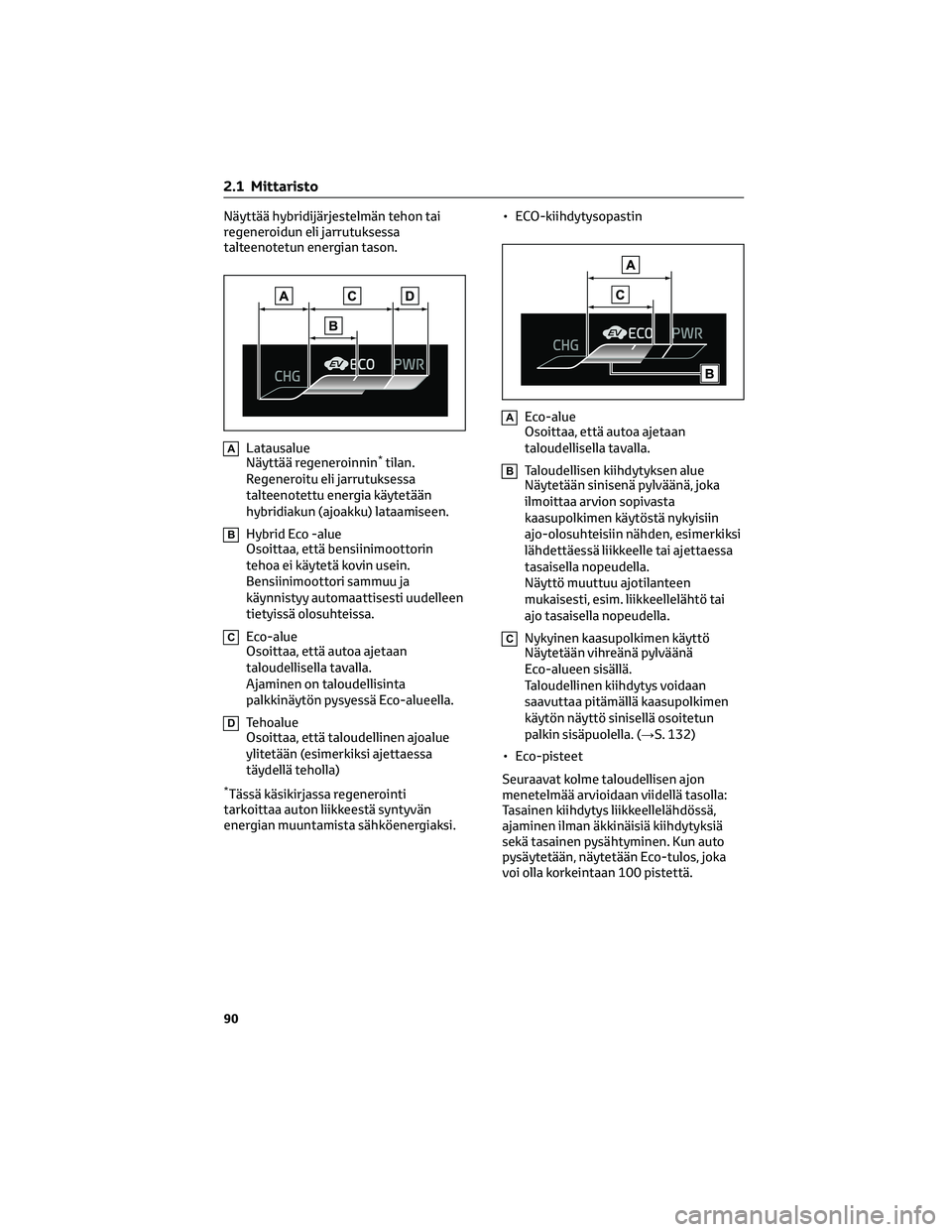

Näyttää hybridijärjestelmän tehon tai
regeneroidun eli jarrutuksessa
talteenotetun energian tason.
ALatausalue
Näyttää regeneroinnin*tilan.
Regeneroitu eli jarrutuksessa
talteenotettu energia käytetään
hybridiakun (ajoakku) lataamiseen.
BHybrid Eco -alue
Osoittaa, että bensiinimoottorin
tehoa ei käytetä kovin usein.
Bensiinimoottori sammuu ja
käynnistyy automaattisesti uudelleen
tietyissä olosuhteissa.
CEco-alue
Osoittaa, että autoa ajetaan
taloudellisella tavalla.
Ajaminen on taloudellisinta
palkkinäytön pysyessä Eco-alueella.
DTehoalue
Osoittaa, että taloudellinen ajoalue
ylitetään (esimerkiksi ajettaessa
täydellä teholla)
*Tässä käsikirjassa regenerointi
tarkoittaa auton liikkeestä syntyvän
energian muuntamista sähköenergiaksi.• ECO-kiihdytysopastin
AEco-alue
Osoittaa, että autoa ajetaan
taloudellisella tavalla.
BTaloudellisen kiihdytyksen alue
Näytetään sinisenä pylväänä, joka
ilmoittaa arvion sopivasta
kaasupolkimen käytöstä nykyisiin
ajo-olosuhteisiin nähden, esimerkiksi
lähdettäessä liikkeelle tai ajettaessa
tasaisella nopeudella.
Näyttö muuttuu ajotilanteen
mukaisesti, esim. liikkeellelähtö tai
ajo tasaisella nopeudella.
CNykyinen kaasupolkimen käyttö
Näytetään vihreänä pylväänä
Eco-alueen sisällä.
Taloudellinen kiihdytys voidaan
saavuttaa pitämällä kaasupolkimen
käytön näyttö sinisellä osoitetun
palkin sisäpuolella. (→S. 132)
• Eco-pisteet
Seuraavat kolme taloudellisen ajon
menetelmää arvioidaan viidellä tasolla:
Tasainen kiihdytys liikkeellelähdössä,
ajaminen ilman äkkinäisiä kiihdytyksiä
sekä tasainen pysähtyminen. Kun auto
pysäytetään, näytetään Eco-tulos, joka
voi olla korkeintaan 100 pistettä.
2.1 Mittaristo
90

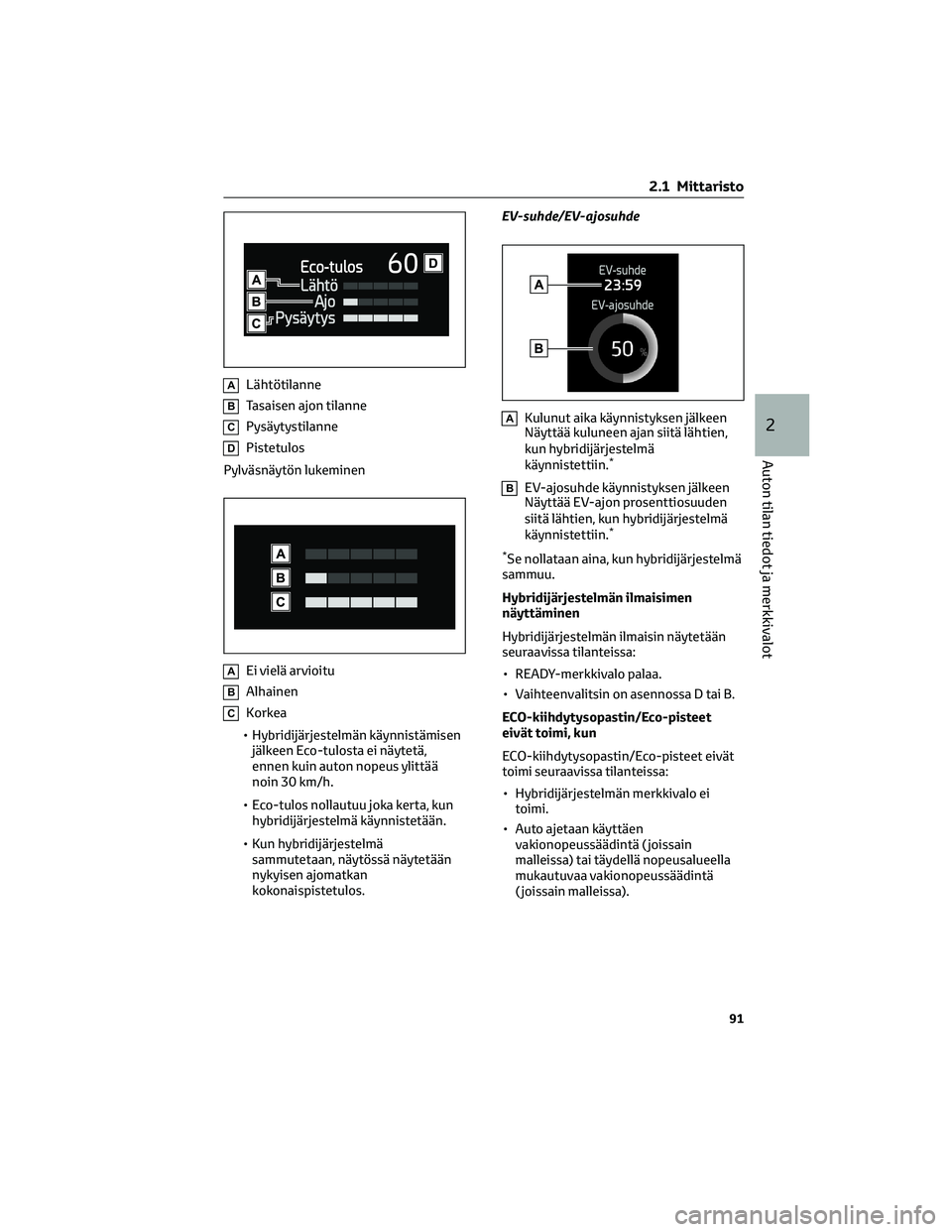

ALähtötilanne
BTasaisen ajon tilanne
CPysäytystilanne
DPistetulos
Pylväsnäytön lukeminen
AEi vielä arvioitu
BAlhainen
CKorkea
• Hybridijärjestelmän käynnistämisen
jälkeen Eco-tulosta ei näytetä,
ennen kuin auton nopeus ylittää
noin 30 km/h.
• Eco-tulos nollautuu joka kerta, kun
hybridijärjestelmä käynnistetään.
• Kun hybridijärjestelmä
sammutetaan, näytössä näytetään
nykyisen ajomatkan
kokonaispistetulos.EV-suhde/EV-ajosuhde
AKulunut aika käynnistyksen jälkeen
Näyttää kuluneen ajan siitä lähtien,
kun hybridijärjestelmä
käynnistettiin.
*
BEV-ajosuhde käynnistyksen jälkeen
Näyttää EV-ajon prosenttiosuuden
siitä lähtien, kun hybridijärjestelmä
käynnistettiin.
*
*
Se nollataan aina, kun hybridijärjestelmä
sammuu.
Hybridijärjestelmän ilmaisimen
näyttäminen
Hybridijärjestelmän ilmaisin näytetään
seuraavissa tilanteissa:
• READY-merkkivalo palaa.
• Vaihteenvalitsin on asennossa D tai B.
ECO-kiihdytysopastin/Eco-pisteet
eivät toimi, kun
ECO-kiihdytysopastin/Eco-pisteet eivät
toimi seuraavissa tilanteissa:
• Hybridijärjestelmän merkkivalo ei
toimi.
• Auto ajetaan käyttäen
vakionopeussäädintä ( joissain
malleissa) tai täydellä nopeusalueella
mukautuvaa vakionopeussäädintä
( joissain malleissa).
2.1 Mittaristo
91
2
Auton tilan tiedot ja merkkivalot

Ajamista avustavan järjestelmän
tietonäyttö
Tietoa ajamista avustavista
järjestelmistä
Valitse saadaksesi esiin seuraavien
järjestelmien tiedot:
• LTA (kaistallapitotoiminto) ( joissakin
malleissa) (→s. 184)
• Vakionopeussäädin ( joissakin
malleissa) (→s. 204)
• Täydellä nopeusalueella mukautuva
vakionopeussäädin ( joissakin
malleissa) (→s. 194)
Navigointijärjestelmään yhdistetty
näyttö ( joissakin malleissa)
Valitse tämä halutessasi näyttöön
seuraavia navigointijärjestelmään
yhdistettyjä tietoja:
• Reittiopastus määräpaikkaan
• Kompassi (ajosuunta ylhäällä -näyttö)
Reittiopastuksen määräpaikkaan
näyttö
Kun reittiopastuksen määräpaikkaan
näyttö on asetettu tuulilasinäytölle, se ei
ole nähtävissä monitoiminäytöllä.
(→S. 96)
Audiojärjestelmään liitetty näyttö
( joissakin malleissa)
Valitse, kun haluat mahdollistaa
audiolähteen valinnan tai raidan valinnan
mittaristosta mittariston
ohjauspainikkeita käyttämällä.
Tämä valikkokuvake voidaan asettaa
näkymään / pois päältä kohdassa
.
Auton tietonäyttö
Näyttökohteet
• Ajotiedot
• Energiamonitori (→s. 98)Ajotiedot
Näyttää ajotietoja, esimerkiksi:
AAjotiedon tyyppi
BAjotiedon osiot
Näyttää seuraavan, riippuen siitä, mitkä
ajotiedon tyypit ja ajotiedon osiot on
valittu kohdassa
.(→S. 93)
• After start (Käynnistyksen jälkeen)
– Ajomatka: Näyttää ajetun matkan
hybridijärjestelmän käynnistyksestä
lähtien
– Kulunut aika: Näyttää kuluneen ajan
siitä lähtien, kun hybridijärjestelmä
käynnistettiin
– Keskinopeus: Näyttää auton
keskinopeuden siitä lähtien, kun
hybridijärjestelmä käynnistettiin
• After reset (Nollauksen jälkeen)
– Ajomatka: Näyttää ajomatkan
näytön nollauksesta
*
– Kulunut aika: Näyttää kuluneen ajan
näytön nollauksesta*
– Keskinopeus: Näyttää
keskinopeuden edellisestä
nollauksesta
*
*
Nollaa tuomalla esiin haluamasi
kohde ja pitämälläpainettuna
mittariston ohjauspainikkeissa.
2.1 Mittaristo
92

Asetusnäyttö
Mittariston näyttöasetukset joita
voidaan vaihtaa
• Kellon asetukset (autot ilman
navigointijärjestelmää/mediakeskusta)
→s. 81, s. 86
• Kieli
Valitse vaihtaaksesi kielen.
• Yksiköt
Valitse vaihtaaksesi näytettävät
mittayksiköt.
• Nopeusmittarin näyttö (7 tuuman
näyttö)
Valitse asettaaksesi nopeusmittarin
näytön analogiseksi/digitaaliseksi/
digital+:ksi ( joissain malleissa).
• EV-merkkivalo
Valitse asettaaksesi EV-merkkivalon
päälle / pois päältä.
•
Valitse vaihtaaksesi näytettävää
sisältöä seuraavista:
– Hybridijärjestelmän ilmaisin
Valitse taloudellisen ajon opastin
näkymään / pois päältä. (→S. 89)
– Polttoainetaloudellisuuden näyttö
Valitse vaihtaaksesi keskimääräisen
polttoaineenkulutuslukeman
näytön asetuksen välillä
käynnistyksen jälkeen / nollauksen
jälkeen. (→S. 88)
•
( joissakin malleissa)
Valitse audiojärjestelmään yhdistetty
näyttö näkymään / pois päältä.
•
Valitse vaihtaaksesi näytettävää
sisältöä seuraavista:
– Näytön sisältö
Valitse energiamonitori näkymään /
pois päältä. (→S. 98)
– Ajotiedon tyyppi
Valitse vaihtaaksesi ajotietojen
tyypin näytön välillä käynnistyksen
jälkeen / nollauksen jälkeen.
– Ajotiedon osiot
Valitse asettaaksesi ajotietojennäytön ensimmäisen ja toisen osion
joksikin seuraavista: keskinopeus/
ajomatka/kulunut aika.
• Nykyisen osamatkan tuloksen näyttö
Valitse vaihtaaksesi näytettävät
tiedot nykyisestä matkasta
ajotiedot/Eco-tulos välillä. Tiedot
näytetään laskettuna siitä, kun
hybridijärjestelmä käynnistettiin
siihen asti, kun se sammutettiin.
(Tieto näytetään tilapäisesti, kun
hybridijärjestelmä sammutetaan.)
• Ponnahdusnäyttö
Valitse kytkeäksesi ponnahdusnäytön
sisällön päälle / pois päältä kullekin
järjestelmälle.
• Monitoiminäyttö pois päältä (kun
analoginen/digitaalinen
nopeusmittari on esillä)
Valitse kytkeäksesi monitoiminäytön
pois päältä.
Kytkeäksesi monitoiminäytön taas
päälle, paina yhtä seuraavista
mittariston ohjauspainikkeista
/////.
• Analoginen kello (kun digitaalinen+
nopeusmittari on esillä) ( joissain
malleissa)
Näyttää analogisen kellon.
Kytkeäksesi monitoiminäytön taas
päälle, paina yhtä seuraavista
mittariston ohjauspainikkeista
/////.
• Oletusasetus
Valitse palauttaaksesi mittariston
näyttöasetukset oletusasetuksiin.
Auton toiminnot ja asetukset jotka
voidaan vaihtaa
→s. 442
Asetusnäytön häviäminen näytöltä
• Joitain asetuksia ei voida muuttaa
ajon aikana. Kun vaihdat asetuksia,
pysäköi auto turvalliseen paikkaan.
• Jos varoitusviesti tulee näytölle,
asetusnäytön toiminta keskeytyy.
2.1 Mittaristo
93
2
Auton tilan tiedot ja merkkivalot

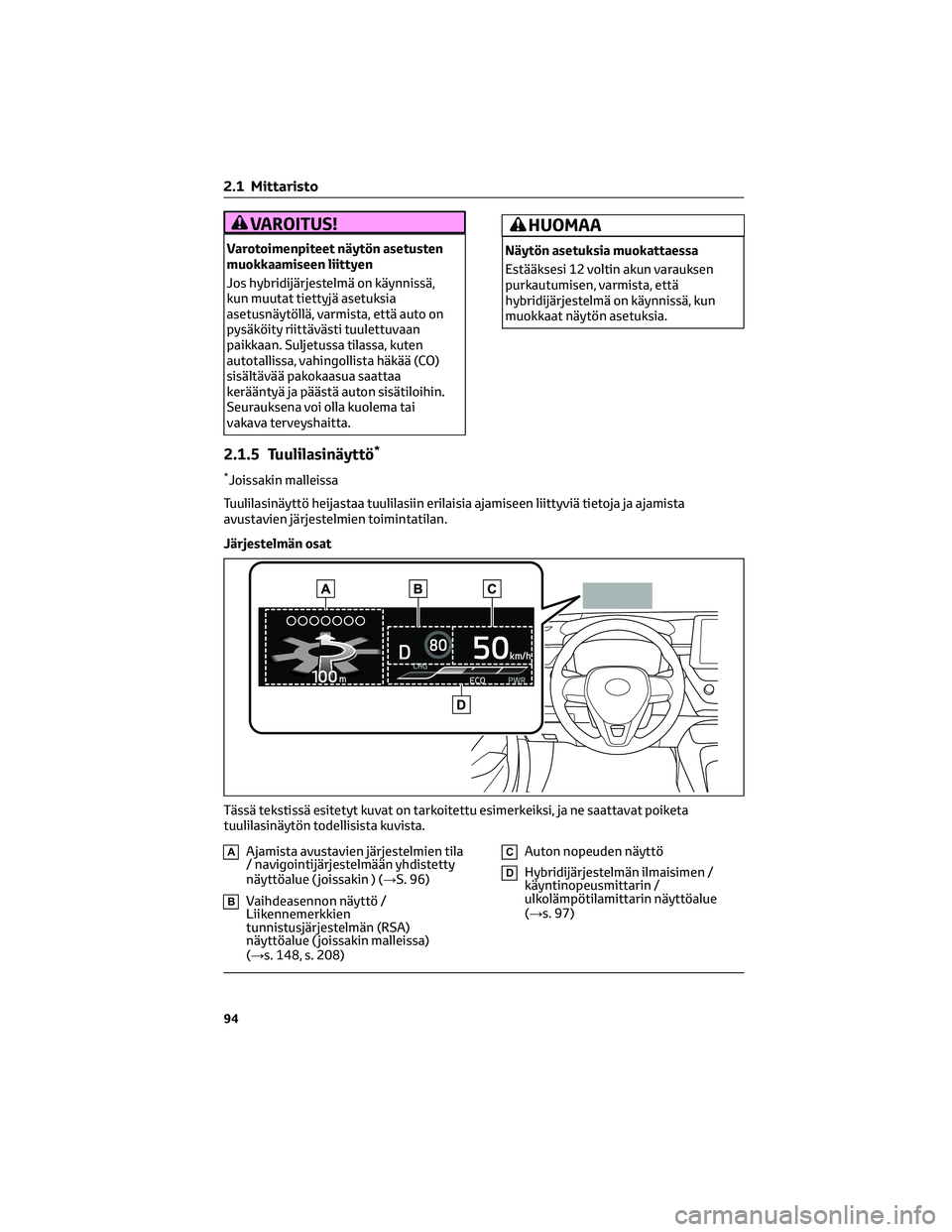

VAROITUS!
Varotoimenpiteet näytön asetusten
muokkaamiseen liittyen
Jos hybridijärjestelmä on käynnissä,
kun muutat tiettyjä asetuksia
asetusnäytöllä, varmista, että auto on
pysäköity riittävästi tuulettuvaan
paikkaan. Suljetussa tilassa, kuten
autotallissa, vahingollista häkää (CO)
sisältävää pakokaasua saattaa
kerääntyä ja päästä auton sisätiloihin.
Seurauksena voi olla kuolema tai
vakava terveyshaitta.
HUOMAA
Näytön asetuksia muokattaessa
Estääksesi 12 voltin akun varauksen
purkautumisen, varmista, että
hybridijärjestelmä on käynnissä, kun
muokkaat näytön asetuksia.
2.1.5 Tuulilasinäyttö*
*Joissakin malleissa
Tuulilasinäyttö heijastaa tuulilasiin erilaisia ajamiseen liittyviä tietoja ja ajamista
avustavien järjestelmien toimintatilan.
Järjestelmän osat
AAjamista avustavien järjestelmien tila
/ navigointijärjestelmään yhdistetty
näyttöalue ( joissakin ) (→S. 96)
BVaihdeasennon näyttö /
Liikennemerkkien
tunnistusjärjestelmän (RSA)
näyttöalue ( joissakin malleissa)
(→s. 148, s. 208)
CAuton nopeuden näyttö
DHybridijärjestelmän ilmaisimen /
käyntinopeusmittarin /
ulkolämpötilamittarin näyttöalue
(→s. 97)
Tässä tekstissä esitetyt kuvat on tarkoitettu esimerkeiksi, ja ne saattavat poiketa
tuulilasinäytön todellisista kuvista.
2.1 Mittaristo
94
