2022 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

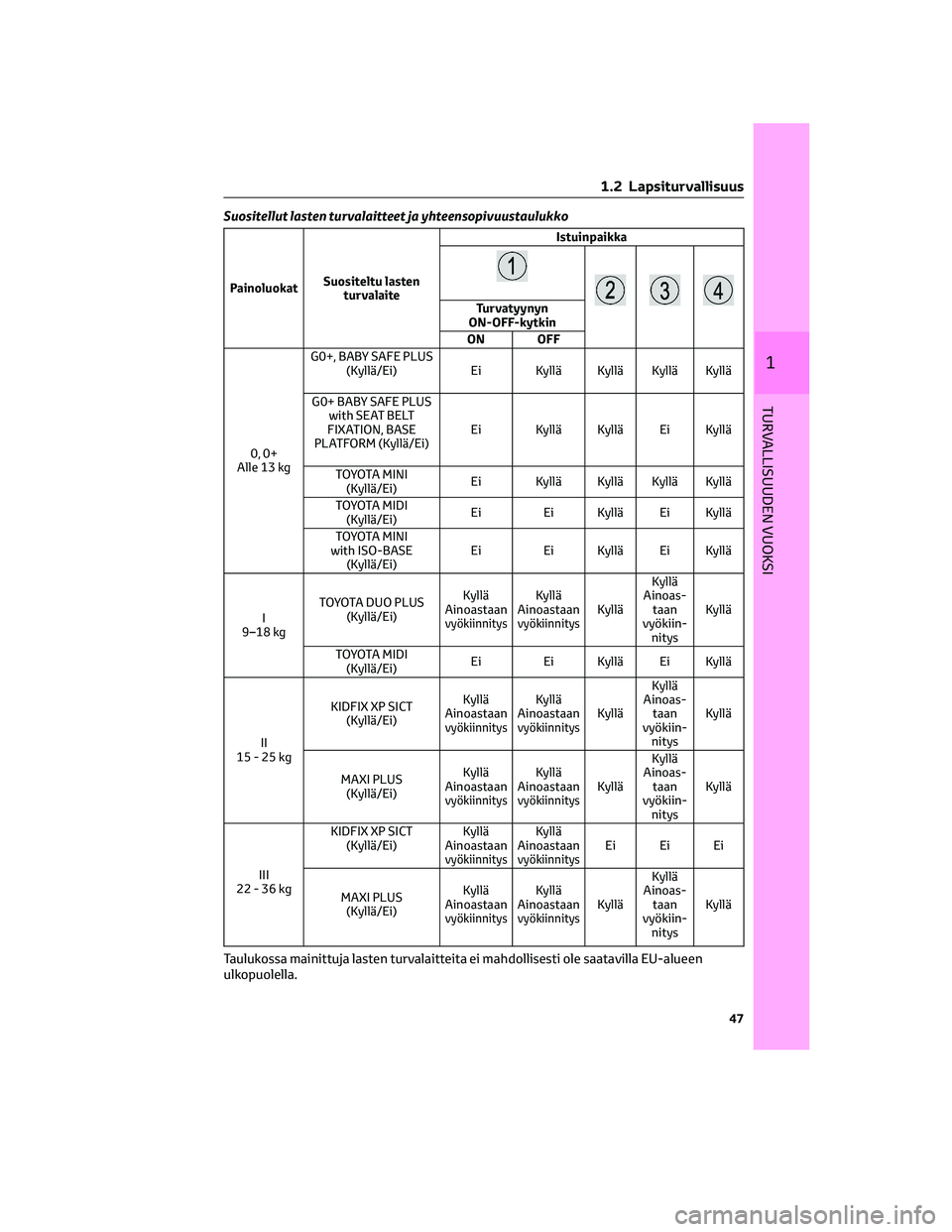

Suositellut lasten turvalaitteet ja yhteensopivuustaulukko
PainoluokatSuositeltu lasten
turvalaiteIstuinpaikka
Turvatyynyn
ON-OFF-kytkin
ON OFF
0, 0+
Alle 13 kgG0+, BABY SAFE PLUS
(Kyllä/Ei) Ei Kyllä Kyllä Kyllä Kyllä
G0+ BABY SAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM (Kyllä/Ei)Ei Kyllä Kyllä Ei Kyllä
TOYOTA MINI
(Kyllä/Ei)Ei Kyllä Kyllä Kyllä Kyllä
TOYOTA MIDI
(Kyllä/Ei)Ei Ei Kyllä Ei Kyllä
TOYOTA MINI
with ISO-BASE
(Kyllä/Ei)Ei Ei Kyllä Ei Kyllä
I
9–18 kgTOYOTA DUO PLUS
(Kyllä/Ei)Kyllä
Ainoastaan
vyökiinnitys
Kyllä
Ainoastaan
vyökiinnitysKylläKyllä
Ainoas-
taan
vyökiin-
nitysKyllä
TOYOTA MIDI
(Kyllä/Ei)Ei Ei Kyllä Ei Kyllä
II
15-25kgKIDFIX XP SICT
(Kyllä/Ei)Kyllä
Ainoastaan
vyökiinnitys
Kyllä
Ainoastaan
vyökiinnitysKylläKyllä
Ainoas-
taan
vyökiin-
nitysKyllä
MAXI PLUS
(Kyllä/Ei)Kyllä
Ainoastaan
vyökiinnitys
Kyllä
Ainoastaan
vyökiinnitysKylläKyllä
Ainoas-
taan
vyökiin-
nitysKyllä
III
22-36kgKIDFIX XP SICT
(Kyllä/Ei)Kyllä
Ainoastaan
vyökiinnitys
Kyllä
Ainoastaan
vyökiinnitysEi Ei Ei
MAXI PLUS
(Kyllä/Ei)Kyllä
Ainoastaan
vyökiinnitys
Kyllä
Ainoastaan
vyökiinnitysKylläKyllä
Ainoas-
taan
vyökiin-
nitysKyllä
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saatavilla EU-alueen
ulkopuolella.
1 .2 Lapsiturvallisuus
47
1
TURVALLISUUDEN VUOKSI

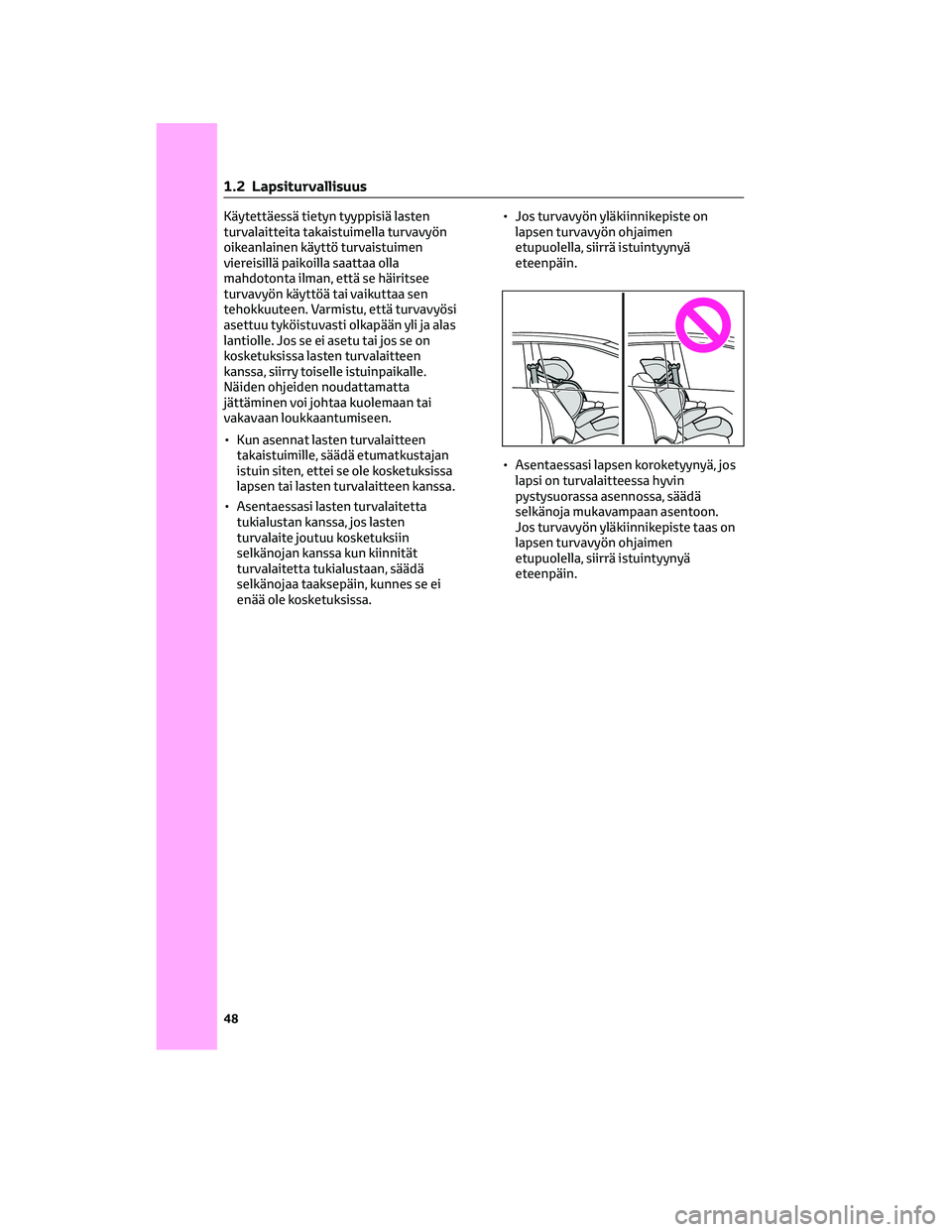

Käytettäessä tietyn tyyppisiä lasten
turvalaitteita takaistuimella turvavyön
oikeanlainen käyttö turvaistuimen
viereisillä paikoilla saattaa olla
mahdotonta ilman, että se häiritsee
turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varmistu, että turvavyösi
asettuu tyköistuvasti olkapään yli ja alas
lantiolle. Jos se ei asetu tai jos se on
kosketuksissa lasten turvalaitteen
kanssa, siirry toiselle istuinpaikalle.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Kun asennat lasten turvalaitteen
takaistuimille, säädä etumatkustajan
istuin siten, ettei se ole kosketuksissa
lapsen tai lasten turvalaitteen kanssa.
• Asentaessasi lasten turvalaitetta
tukialustan kanssa, jos lasten
turvalaite joutuu kosketuksiin
selkänojan kanssa kun kiinnität
turvalaitetta tukialustaan, säädä
selkänojaa taaksepäin, kunnes se ei
enää ole kosketuksissa.• Jos turvavyön yläkiinnikepiste on
lapsen turvavyön ohjaimen
etupuolella, siirrä istuintyynyä
eteenpäin.
• Asentaessasi lapsen koroketyynyä, jos
lapsi on turvalaitteessa hyvin
pystysuorassa asennossa, säädä
selkänoja mukavampaan asentoon.
Jos turvavyön yläkiinnikepiste taas on
lapsen turvavyön ohjaimen
etupuolella, siirrä istuintyynyä
eteenpäin.
1 .2 Lapsiturvallisuus
48

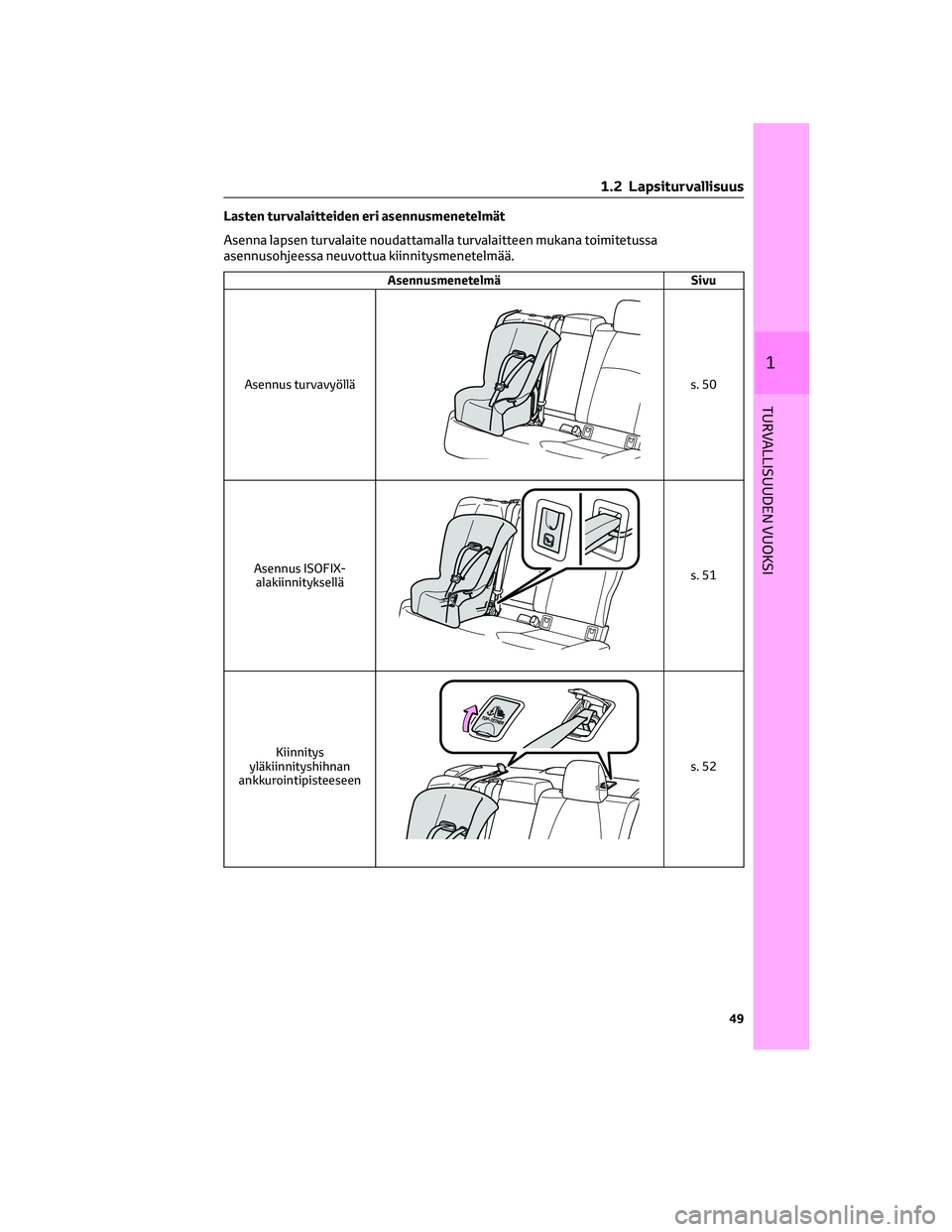

Lasten turvalaitteiden eri asennusmenetelmät
Asenna lapsen turvalaite noudattamalla turvalaitteen mukana toimitetussa
asennusohjeessa neuvottua kiinnitysmenetelmää.
Asennusmenetelmä Sivu
Asennus turvavyöllä
s. 50
Asennus ISOFIX-
alakiinnityksellä
s. 51
Kiinnitys
yläkiinnityshihnan
ankkurointipisteeseen
s. 52
1 .2 Lapsiturvallisuus
49
1
TURVALLISUUDEN VUOKSI

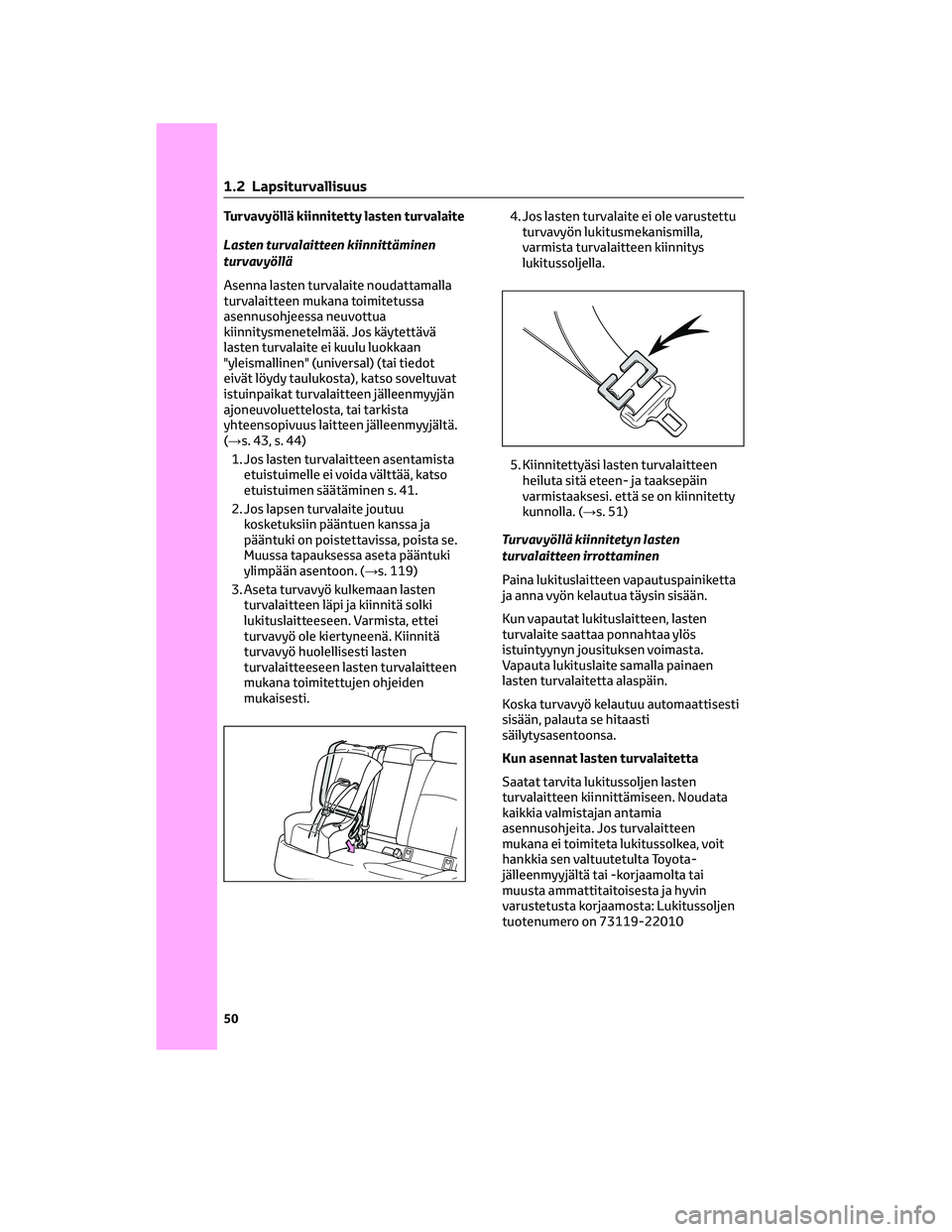

Turvavyöllä kiinnitetty lasten turvalaite
Lasten turvalaitteen kiinnittäminen
turvavyöllä
Asenna lasten turvalaite noudattamalla
turvalaitteen mukana toimitetussa
asennusohjeessa neuvottua
kiinnitysmenetelmää. Jos käytettävä
lasten turvalaite ei kuulu luokkaan
"yleismallinen" (universal) (tai tiedot
eivät löydy taulukosta), katso soveltuvat
istuinpaikat turvalaitteen jälleenmyyjän
ajoneuvoluettelosta, tai tarkista
yhteensopivuus laitteen jälleenmyyjältä.
(→s. 43, s. 44)
1. Jos lasten turvalaitteen asentamista
etuistuimelle ei voida välttää, katso
etuistuimen säätäminen s. 41.
2. Jos lapsen turvalaite joutuu
kosketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki
ylimpään asentoon. (→s. 119)
3. Aseta turvavyö kulkemaan lasten
turvalaitteen läpi ja kiinnitä solki
lukituslaitteeseen. Varmista, ettei
turvavyö ole kiertyneenä. Kiinnitä
turvavyö huolellisesti lasten
turvalaitteeseen lasten turvalaitteen
mukana toimitettujen ohjeiden
mukaisesti.4. Jos lasten turvalaite ei ole varustettu
turvavyön lukitusmekanismilla,
varmista turvalaitteen kiinnitys
lukitussoljella.
5. Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistaaksesi. että se on kiinnitetty
kunnolla. (→s. 51)
Turvavyöllä kiinnitetyn lasten
turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta
ja anna vyön kelautua täysin sisään.
Kun vapautat lukituslaitteen, lasten
turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta.
Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti
sisään, palauta se hitaasti
säilytysasentoonsa.
Kun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten
turvalaitteen kiinnittämiseen. Noudata
kaikkia valmistajan antamia
asennusohjeita. Jos turvalaitteen
mukana ei toimiteta lukitussolkea, voit
hankkia sen valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai
muusta ammattitaitoisesta ja hyvin
varustetusta korjaamosta: Lukitussoljen
tuotenumero on 73119-22010
1 .2 Lapsiturvallisuus
50

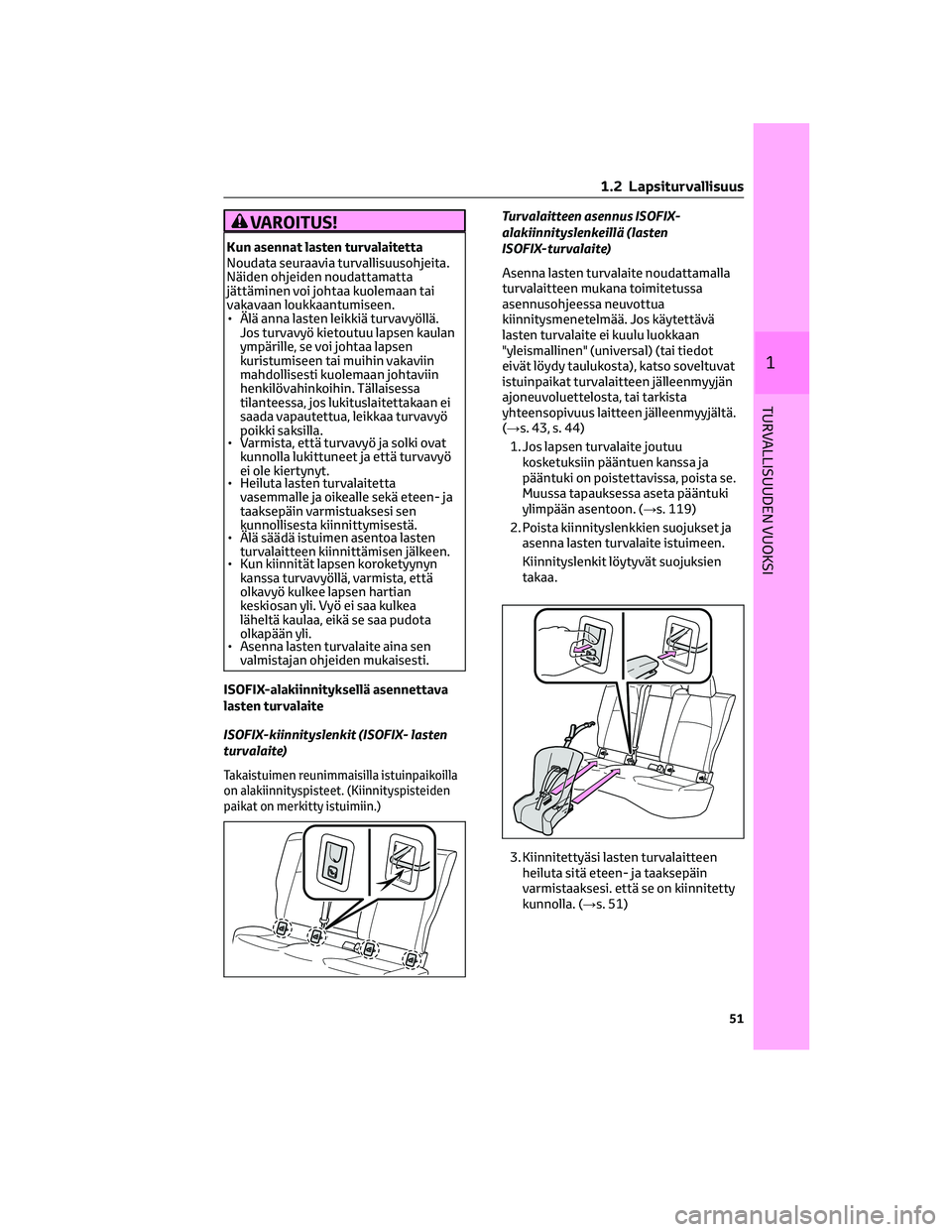

VAROITUS!
Kun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Älä anna lasten leikkiä turvavyöllä.
Jos turvavyö kietoutuu lapsen kaulan
ympärille, se voi johtaa lapsen
kuristumiseen tai muihin vakaviin
mahdollisesti kuolemaan johtaviin
henkilövahinkoihin. Tällaisessa
tilanteessa, jos lukituslaitettakaan ei
saada vapautettua, leikkaa turvavyö
poikki saksilla.
• Varmista, että turvavyö ja solki ovat
kunnolla lukittuneet ja että turvavyö
ei ole kiertynyt.
• Heiluta lasten turvalaitetta
vasemmalle ja oikealle sekä eteen- ja
taaksepäin varmistuaksesi sen
kunnollisesta kiinnittymisestä.
• Älä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
• Kun kiinnität lapsen koroketyynyn
kanssa turvavyöllä, varmista, että
olkavyö kulkee lapsen hartian
keskiosan yli. Vyö ei saa kulkea
läheltä kaulaa, eikä se saa pudota
olkapään yli.
• Asenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
ISOFIX-alakiinnityksellä asennettava
lasten turvalaite
ISOFIX-kiinnityslenkit (ISOFIX- lasten
turvalaite)
Takaistuimen reunimmaisilla istuinpaikoilla
on alakiinnityspisteet. (Kiinnityspisteiden
paikat on merkitty istuimiin.)
Turvalaitteen asennus ISOFIX-
alakiinnityslenkeillä (lasten
ISOFIX-turvalaite)
Asenna lasten turvalaite noudattamalla
turvalaitteen mukana toimitetussa
asennusohjeessa neuvottua
kiinnitysmenetelmää. Jos käytettävä
lasten turvalaite ei kuulu luokkaan
"yleismallinen" (universal) (tai tiedot
eivät löydy taulukosta), katso soveltuvat
istuinpaikat turvalaitteen jälleenmyyjän
ajoneuvoluettelosta, tai tarkista
yhteensopivuus laitteen jälleenmyyjältä.
(→s. 43, s. 44)
1. Jos lapsen turvalaite joutuu
kosketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki
ylimpään asentoon. (→s. 119)
2. Poista kiinnityslenkkien suojukset ja
asenna lasten turvalaite istuimeen.
Kiinnityslenkit löytyvät suojuksien
takaa.
3. Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistaaksesi. että se on kiinnitetty
kunnolla. (→s. 51)
1 .2 Lapsiturvallisuus
51
1
TURVALLISUUDEN VUOKSI

VAROITUS!
Kun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Älä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
• Kun kiinnität turvalaitteen
kiinnityspisteisiin, varmista, ettei
kiinnityspisteiden ympärillä ole
mitään vieraita esineitä ja ettei
turvavyö jää turvalaitteen taakse
puristuksiin.
• Asenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Yläkiinnityshihnan ankkurointipisteen
käyttö
Yläkiinnityshihnan ankkurointipisteet
Takaistuimen reunimmaisilla
istuinpaikoilla on yläkiinnityspisteet.
Käytä yläkiinnityshihnan
ankkurointipisteitä, kun kiinnität
yläkiinnityshihnaa.
AYläkiinnityshihnan ankkurointipisteet
BYläkiinnityshihna
Yläkiinnityshihnan kiinnittäminen
ankkurointipisteisiin
Asenna lasten turvalaite noudattamalla
turvalaitteen mukana toimitetussa
asennusohjeessa neuvottua
kiinnitysmenetelmää.
1. Säädä pääntuki ylimpään asentoon.Jos pääntuki joutuu kosketuksiin
lasten turvalaitteen tai ylähihnan
kiinnityksen kanssa ja pääntuki on
poistettavissa, poista se. (→s. 119)
2. Kiinnitä yläkiinnityshihnassa oleva
koukku kiinnityspisteeseen ja kiristä
hihna.
Varmista, että ylähihna on kunnolla
kiinnittynyt. (→S. 51) Kun asennat
lasten turvalaitetta pääntuen ollessa
ylös nostettuna, varmistu siitä, että
ylähihna kulkee pääntuen alapuolelta.
AKoukku
BYläkiinnityshihna
VAROITUS!
Kun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Kiinnitä yläkiinnityshihna tiukasti ja
varmistu, että vyö ei ole kiertyneenä.
• Älä kiinnitä ylähihnaa mihinkään
muuhun kuin ylähihnan
kiinnityspisteeseen.
• Älä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
• Asenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
• Kun asennat lasten turvalaitetta
pääntuen ollessa ylös nostettuna, älä
laske pääntukea alas sen jälkeen, kun
se on nostettu ylös ja
yläkiinnityshihna on kiinnitetty
ankkurointipisteeseen.
1 .2 Lapsiturvallisuus
52

HUOMAA
Kiinnityspisteet ylähihnaa varten
Kun kiinnityspiste ei ole käytössä, sulje
kansi. Jos se jää auki, kansi saattaa
vaurioitua.
1.3 Hätäapu
1.3.1 eCall*1, 2
*1Joissakin malleissa
*2Toimii eCall-kuuluvuusalueella.
Järjestelmän nimi vaihtelee maan
mukaan.
eCall on telemaattinen palvelu, joka
käyttää Global Navigation Satellite
System (GNSS) -tietoa ja
sisäänrakennettua
matkapuhelinteknologiaa mahdollistaen
seuraavanlaisten hätäpuheluiden
soittamisen: Automaattiset hätäpuhelut
(Automaattinen ilmoitus kolarista) ja
käsikäyttöisesti soitettavat hätäpuhelut
(painamalla SOS-painiketta). Tätä
palvelua vaaditaan Euroopan unionin
säädöksissä.
Järjestelmän osat
AMikrofoni
B"SOS"-painike*CMerkkivalot
DKaiutin
*Tämä painike on tarkoitettu viestintään
eCall-järjestelmän operaattorin kanssa.
Moottoriajoneuvon muissa järjestelmissä
käytettävissä olevat SOS-painikkeet
eivät liity laitteeseen, eikä niitä ole
tarkoitettu viestintään eCall-järjestelmän
operaattorin kanssa.
Hätäilmoituspalvelut
Automaattiset hätäpuhelut
Jos jokin turvatyyny täyttyy, järjestelmä
on suunniteltu soittamaan
automaattisesti eCall-
ohjauskeskukseen.
*Vastaava operaattori
saa auton sijainnin, tapahtuma-ajan ja
auton VIN-numeron ja yrittää puhua
matkustajien kanssa tilanteen
arvioimiseksi. Jos matkustajat eivät
kykene kommunikoimaan, operaattori
tulkitsee puhelun hätätilanteeksi ja ottaa
yhteyttä lähimpään pelastusyksikköön
(112-järjestelmä tms.) selittääkseen
tilanteen ja pyytääkseen lähettämään
apua kolaripaikalle.
*Tietyissä tilanteissa puhelua ei voi
soittaa. (→s. 54)
Manuaaliset hätäpuhelut
Soita hätätapauksessa eCall-
ohjauskeskukseen painamalla
"SOS"-painiketta.
*Vastaava operaattori
määrittää auton sijainnin, arvioi tilanteen
ja lähettää tarvittavaa apua.
Muista avata kansi ennen "SOS"-
painikkeen painamista.
1 .2 Lapsiturvallisuus
53
1
TURVALLISUUDEN VUOKSI

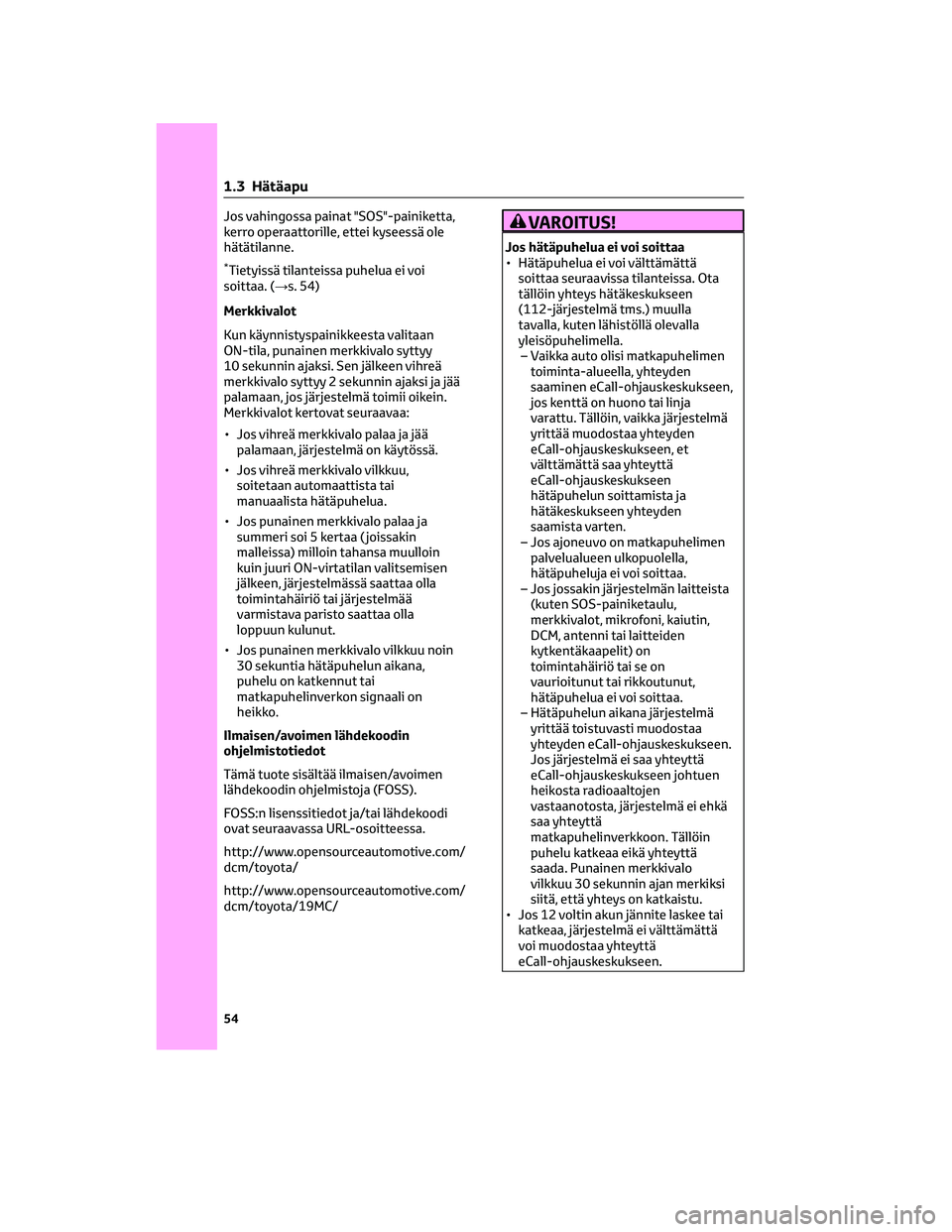

Jos vahingossa painat "SOS"-painiketta,
kerro operaattorille, ettei kyseessä ole
hätätilanne.
*Tietyissä tilanteissa puhelua ei voi
soittaa. (→s. 54)
Merkkivalot
Kun käynnistyspainikkeesta valitaan
ON-tila, punainen merkkivalo syttyy
10 sekunnin ajaksi. Sen jälkeen vihreä
merkkivalo syttyy 2 sekunnin ajaksi ja jää
palamaan, jos järjestelmä toimii oikein.
Merkkivalot kertovat seuraavaa:
• Jos vihreä merkkivalo palaa ja jää
palamaan, järjestelmä on käytössä.
• Jos vihreä merkkivalo vilkkuu,
soitetaan automaattista tai
manuaalista hätäpuhelua.
• Jos punainen merkkivalo palaa ja
summeri soi 5 kertaa ( joissakin
malleissa) milloin tahansa muulloin
kuin juuri ON-virtatilan valitsemisen
jälkeen, järjestelmässä saattaa olla
toimintahäiriö tai järjestelmää
varmistava paristo saattaa olla
loppuun kulunut.
• Jos punainen merkkivalo vilkkuu noin
30 sekuntia hätäpuhelun aikana,
puhelu on katkennut tai
matkapuhelinverkon signaali on
heikko.
Ilmaisen/avoimen lähdekoodin
ohjelmistotiedot
Tämä tuote sisältää ilmaisen/avoimen
lähdekoodin ohjelmistoja (FOSS).
FOSS:n lisenssitiedot ja/tai lähdekoodi
ovat seuraavassa URL-osoitteessa.
http://www.opensourceautomotive.com/
dcm/toyota/
http://www.opensourceautomotive.com/
dcm/toyota/19MC/
VAROITUS!
Jos hätäpuhelua ei voi soittaa
• Hätäpuhelua ei voi välttämättä
soittaa seuraavissa tilanteissa. Ota
tällöin yhteys hätäkeskukseen
(112-järjestelmä tms.) muulla
tavalla, kuten lähistöllä olevalla
yleisöpuhelimella.
– Vaikka auto olisi matkapuhelimen
toiminta-alueella, yhteyden
saaminen eCall-ohjauskeskukseen,
jos kenttä on huono tai linja
varattu. Tällöin, vaikka järjestelmä
yrittää muodostaa yhteyden
eCall-ohjauskeskukseen, et
välttämättä saa yhteyttä
eCall-ohjauskeskukseen
hätäpuhelun soittamista ja
hätäkeskukseen yhteyden
saamista varten.
– Jos ajoneuvo on matkapuhelimen
palvelualueen ulkopuolella,
hätäpuheluja ei voi soittaa.
– Jos jossakin järjestelmän laitteista
(kuten SOS-painiketaulu,
merkkivalot, mikrofoni, kaiutin,
DCM, antenni tai laitteiden
kytkentäkaapelit) on
toimintahäiriö tai se on
vaurioitunut tai rikkoutunut,
hätäpuhelua ei voi soittaa.
– Hätäpuhelun aikana järjestelmä
yrittää toistuvasti muodostaa
yhteyden eCall-ohjauskeskukseen.
Jos järjestelmä ei saa yhteyttä
eCall-ohjauskeskukseen johtuen
heikosta radioaaltojen
vastaanotosta, järjestelmä ei ehkä
saa yhteyttä
matkapuhelinverkkoon. Tällöin
puhelu katkeaa eikä yhteyttä
saada. Punainen merkkivalo
vilkkuu 30 sekunnin ajan merkiksi
siitä, että yhteys on katkaistu.
• Jos 12 voltin akun jännite laskee tai
katkeaa, järjestelmä ei välttämättä
voi muodostaa yhteyttä
eCall-ohjauskeskukseen.
1 .3 Hätäapu
54
