2022 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

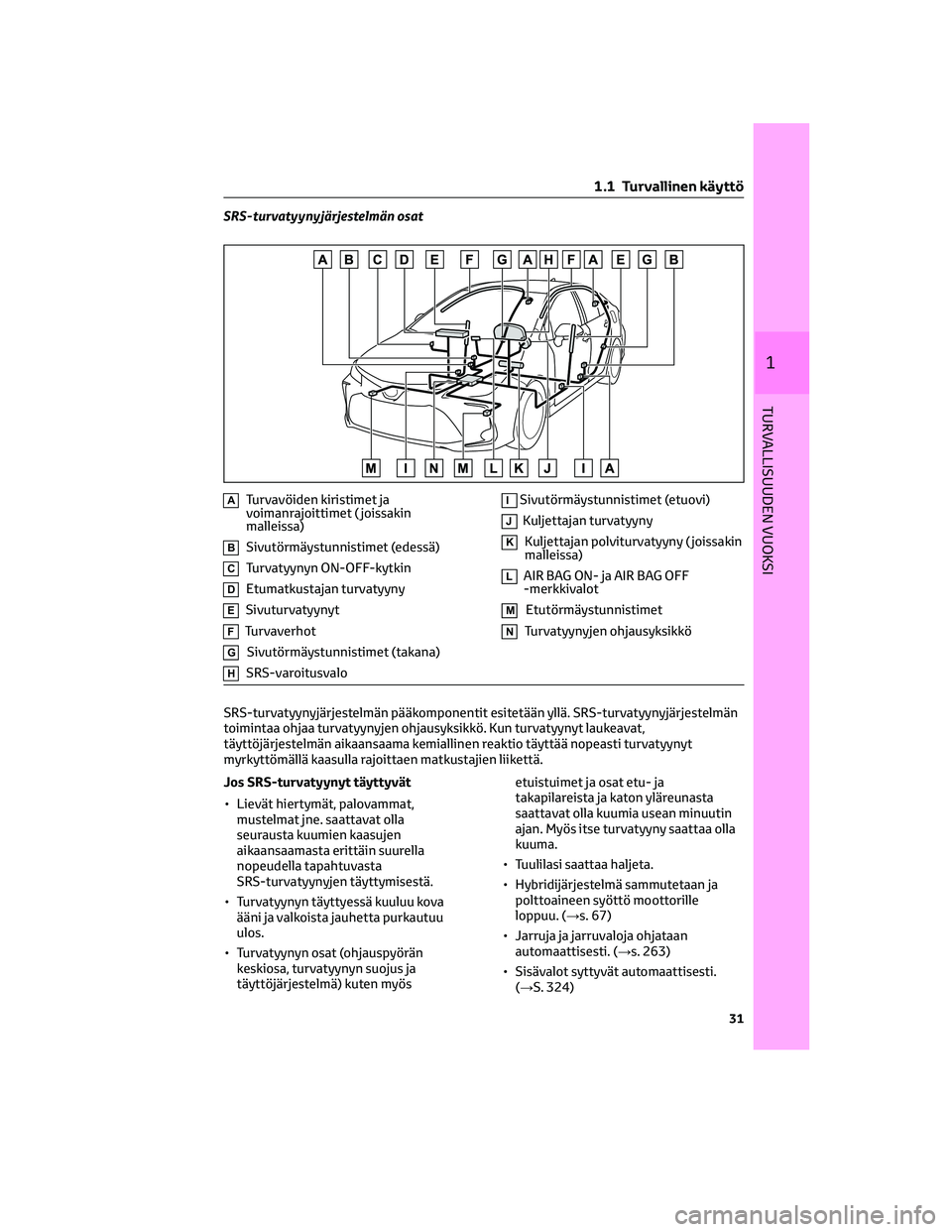

SRS-turvatyynyjärjestelmän osat
ATurvavöiden kiristimet ja
voimanrajoittimet ( joissakin
malleissa)
BSivutörmäystunnistimet (edessä)
CTurvatyynyn ON-OFF-kytkin
DEtumatkustajan turvatyyny
ESivuturvatyynyt
FTurvaverhot
GSivutörmäystunnistimet (takana)
HSRS-varoitusvalo
ISivutörmäystunnistimet (etuovi)
JKuljettajan turvatyyny
KKuljettajan polviturvatyyny ( joissakin
malleissa)
LAIR BAG ON- ja AIR BAG OFF
-merkkivalot
MEtutörmäystunnistimet
NTurvatyynyjen ohjausyksikkö
SRS-turvatyynyjärjestelmän pääkomponentit esitetään yllä. SRS-turvatyynyjärjestelmän
toimintaa ohjaa turvatyynyjen ohjausyksikkö. Kun turvatyynyt laukeavat,
täyttöjärjestelmän aikaansaama kemiallinen reaktio täyttää nopeasti turvatyynyt
myrkyttömällä kaasulla rajoittaen matkustajien liikettä.
Jos SRS-turvatyynyt täyttyvät
• Lievät hiertymät, palovammat,
mustelmat jne. saattavat olla
seurausta kuumien kaasujen
aikaansaamasta erittäin suurella
nopeudella tapahtuvasta
SRS-turvatyynyjen täyttymisestä.
• Turvatyynyn täyttyessä kuuluu kova
ääni ja valkoista jauhetta purkautuu
ulos.
• Turvatyynyn osat (ohjauspyörän
keskiosa, turvatyynyn suojus ja
täyttöjärjestelmä) kuten myösetuistuimet ja osat etu- ja
takapilareista ja katon yläreunasta
saattavat olla kuumia usean minuutin
ajan. Myös itse turvatyyny saattaa olla
kuuma.
• Tuulilasi saattaa haljeta.
• Hybridijärjestelmä sammutetaan ja
polttoaineen syöttö moottorille
loppuu. (→s. 67)
• Jarruja ja jarruvaloja ohjataan
automaattisesti. (→s. 263)
• Sisävalot syttyvät automaattisesti.
(→S. 324)
1 .1 Turvallinen käyttö
31
1
TURVALLISUUDEN VUOKSI

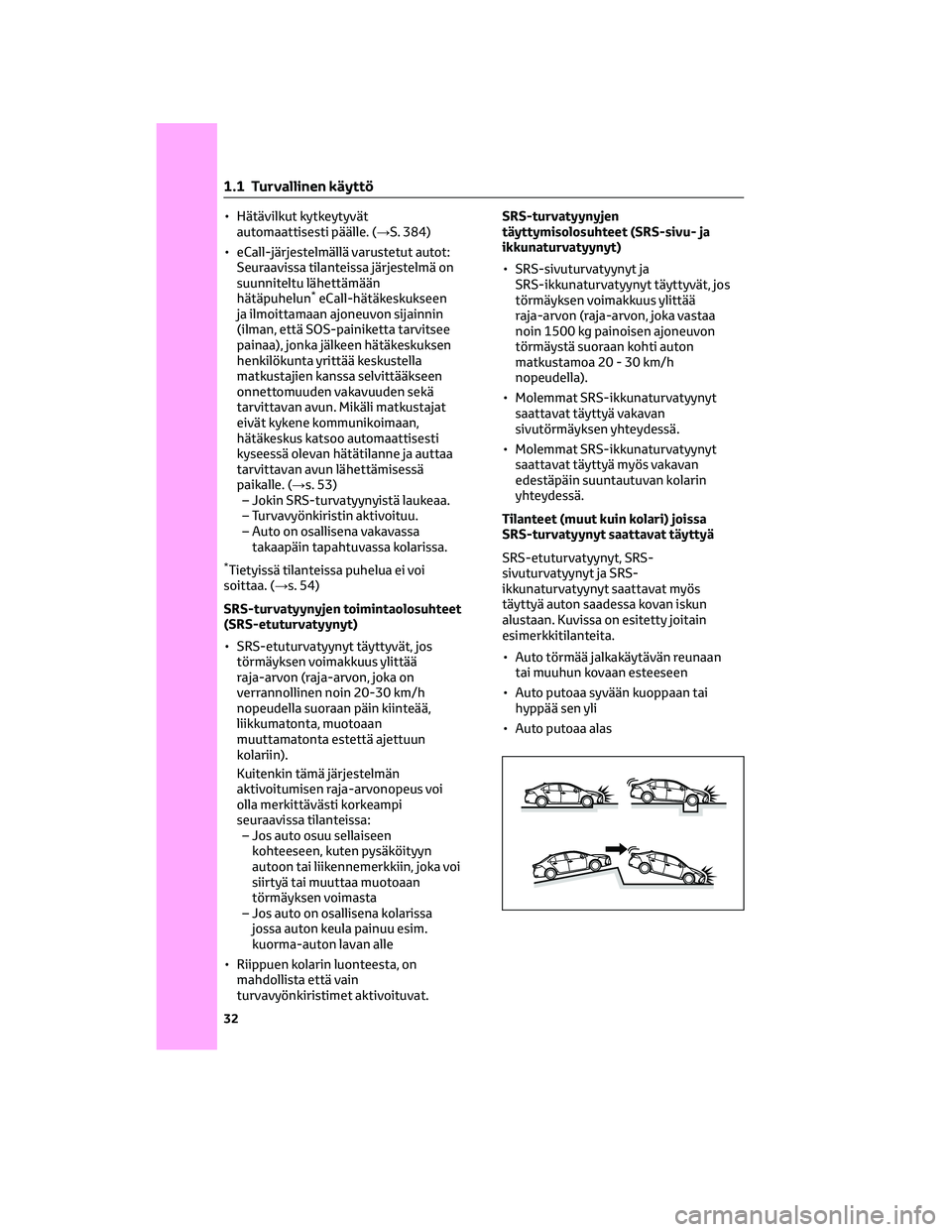

• Hätävilkut kytkeytyvät
automaattisesti päälle. (→S. 384)
• eCall-järjestelmällä varustetut autot:
Seuraavissa tilanteissa järjestelmä on
suunniteltu lähettämään
hätäpuhelun
*eCall-hätäkeskukseen
ja ilmoittamaan ajoneuvon sijainnin
(ilman, että SOS-painiketta tarvitsee
painaa), jonka jälkeen hätäkeskuksen
henkilökunta yrittää keskustella
matkustajien kanssa selvittääkseen
onnettomuuden vakavuuden sekä
tarvittavan avun. Mikäli matkustajat
eivät kykene kommunikoimaan,
hätäkeskus katsoo automaattisesti
kyseessä olevan hätätilanne ja auttaa
tarvittavan avun lähettämisessä
paikalle. (→s. 53)
– Jokin SRS-turvatyynyistä laukeaa.
– Turvavyönkiristin aktivoituu.
– Auto on osallisena vakavassa
takaapäin tapahtuvassa kolarissa.
*Tietyissä tilanteissa puhelua ei voi
soittaa. (→s. 54)
SRS-turvatyynyjen toimintaolosuhteet
(SRS-etuturvatyynyt)
• SRS-etuturvatyynyt täyttyvät, jos
törmäyksen voimakkuus ylittää
raja-arvon (raja-arvon, joka on
verrannollinen noin 20-30 km/h
nopeudella suoraan päin kiinteää,
liikkumatonta, muotoaan
muuttamatonta estettä ajettuun
kolariin).
Kuitenkin tämä järjestelmän
aktivoitumisen raja-arvonopeus voi
olla merkittävästi korkeampi
seuraavissa tilanteissa:
– Jos auto osuu sellaiseen
kohteeseen, kuten pysäköityyn
autoon tai liikennemerkkiin, joka voi
siirtyä tai muuttaa muotoaan
törmäyksen voimasta
– Jos auto on osallisena kolarissa
jossa auton keula painuu esim.
kuorma-auton lavan alle
• Riippuen kolarin luonteesta, on
mahdollista että vain
turvavyönkiristimet aktivoituvat.SRS-turvatyynyjen
täyttymisolosuhteet (SRS-sivu- ja
ikkunaturvatyynyt)
• SRS-sivuturvatyynyt ja
SRS-ikkunaturvatyynyt täyttyvät, jos
törmäyksen voimakkuus ylittää
raja-arvon (raja-arvon, joka vastaa
noin 1500 kg painoisen ajoneuvon
törmäystä suoraan kohti auton
matkustamoa 20 - 30 km/h
nopeudella).
• Molemmat SRS-ikkunaturvatyynyt
saattavat täyttyä vakavan
sivutörmäyksen yhteydessä.
• Molemmat SRS-ikkunaturvatyynyt
saattavat täyttyä myös vakavan
edestäpäin suuntautuvan kolarin
yhteydessä.
Tilanteet (muut kuin kolari) joissa
SRS-turvatyynyt saattavat täyttyä
SRS-etuturvatyynyt, SRS-
sivuturvatyynyt ja SRS-
ikkunaturvatyynyt saattavat myös
täyttyä auton saadessa kovan iskun
alustaan. Kuvissa on esitetty joitain
esimerkkitilanteita.
• Auto törmää jalkakäytävän reunaan
tai muuhun kovaan esteeseen
• Auto putoaa syvään kuoppaan tai
hyppää sen yli
• Auto putoaa alas
1 .1 Turvallinen käyttö
32

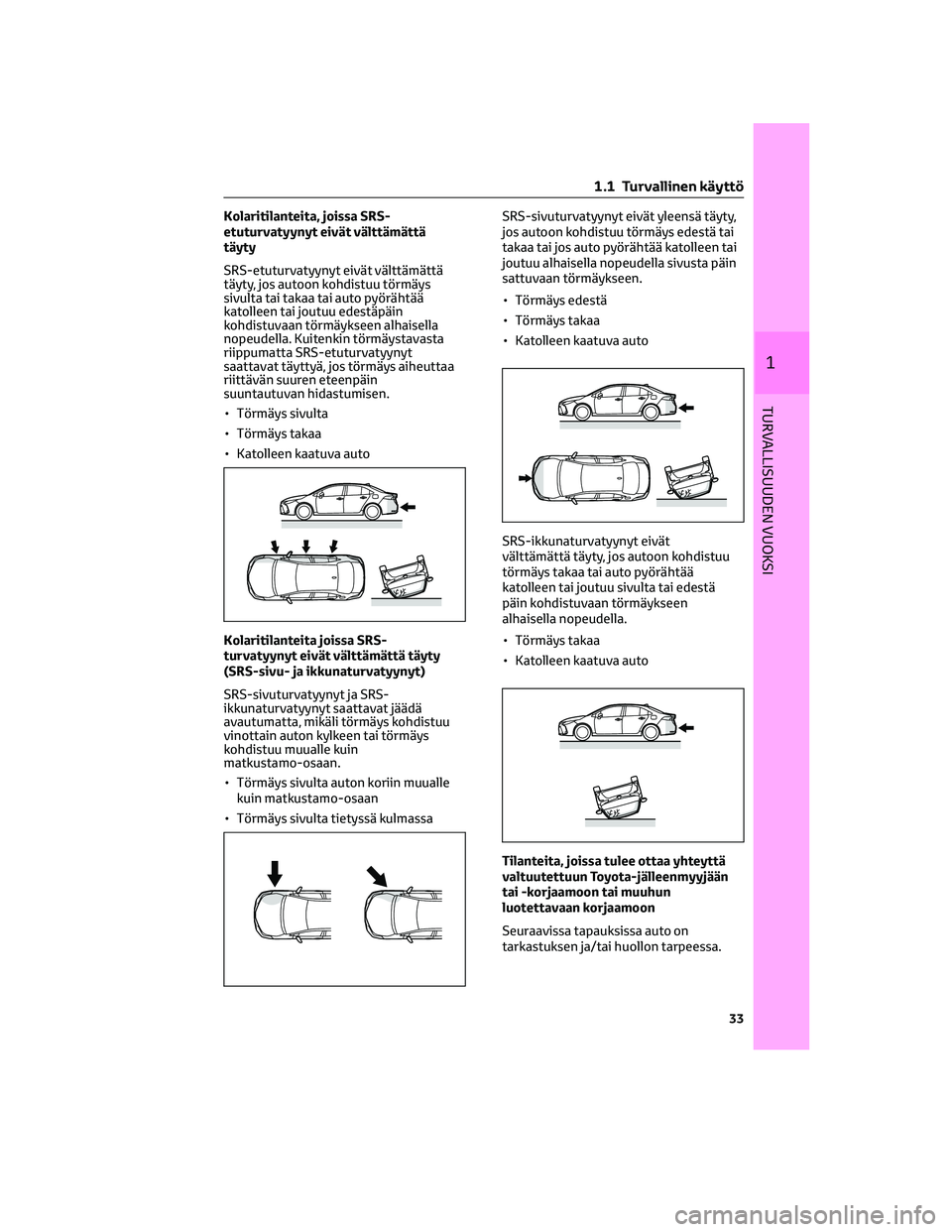

Kolaritilanteita, joissa SRS-
etuturvatyynyt eivät välttämättä
täyty
SRS-etuturvatyynyt eivät välttämättä
täyty, jos autoon kohdistuu törmäys
sivulta tai takaa tai auto pyörähtää
katolleen tai joutuu edestäpäin
kohdistuvaan törmäykseen alhaisella
nopeudella. Kuitenkin törmäystavasta
riippumatta SRS-etuturvatyynyt
saattavat täyttyä, jos törmäys aiheuttaa
riittävän suuren eteenpäin
suuntautuvan hidastumisen.
• Törmäys sivulta
• Törmäys takaa
• Katolleen kaatuva auto
Kolaritilanteita joissa SRS-
turvatyynyt eivät välttämättä täyty
(SRS-sivu- ja ikkunaturvatyynyt)
SRS-sivuturvatyynyt ja SRS-
ikkunaturvatyynyt saattavat jäädä
avautumatta, mikäli törmäys kohdistuu
vinottain auton kylkeen tai törmäys
kohdistuu muualle kuin
matkustamo-osaan.
• Törmäys sivulta auton koriin muualle
kuin matkustamo-osaan
• Törmäys sivulta tietyssä kulmassaSRS-sivuturvatyynyt eivät yleensä täyty,
jos autoon kohdistuu törmäys edestä tai
takaa tai jos auto pyörähtää katolleen tai
joutuu alhaisella nopeudella sivusta päin
sattuvaan törmäykseen.
• Törmäys edestä
• Törmäys takaa
• Katolleen kaatuva auto
SRS-ikkunaturvatyynyt eivät
välttämättä täyty, jos autoon kohdistuu
törmäys takaa tai auto pyörähtää
katolleen tai joutuu sivulta tai edestä
päin kohdistuvaan törmäykseen
alhaisella nopeudella.
• Törmäys takaa
• Katolleen kaatuva auto
Tilanteita, joissa tulee ottaa yhteyttä
valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon
Seuraavissa tapauksissa auto on
tarkastuksen ja/tai huollon tarpeessa.
1 .1 Turvallinen käyttö
33
1
TURVALLISUUDEN VUOKSI

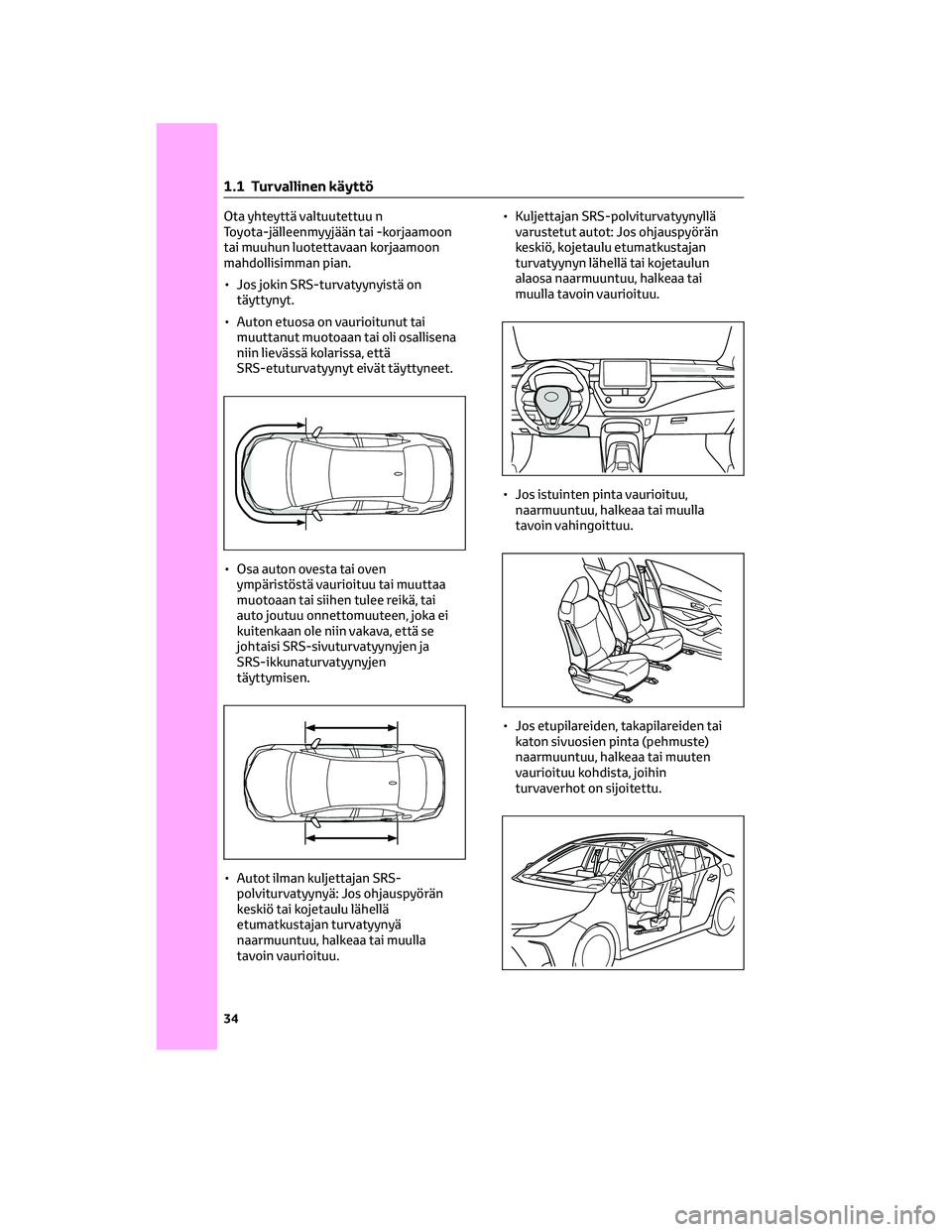

Ota yhteyttä valtuutettuu n
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon
mahdollisimman pian.
• Jos jokin SRS-turvatyynyistä on
täyttynyt.
• Auton etuosa on vaurioitunut tai
muuttanut muotoaan tai oli osallisena
niin lievässä kolarissa, että
SRS-etuturvatyynyt eivät täyttyneet.
• Osa auton ovesta tai oven
ympäristöstä vaurioituu tai muuttaa
muotoaan tai siihen tulee reikä, tai
auto joutuu onnettomuuteen, joka ei
kuitenkaan ole niin vakava, että se
johtaisi SRS-sivuturvatyynyjen ja
SRS-ikkunaturvatyynyjen
täyttymisen.
• Autot ilman kuljettajan SRS-
polviturvatyynyä: Jos ohjauspyörän
keskiö tai kojetaulu lähellä
etumatkustajan turvatyynyä
naarmuuntuu, halkeaa tai muulla
tavoin vaurioituu.• Kuljettajan SRS-polviturvatyynyllä
varustetut autot: Jos ohjauspyörän
keskiö, kojetaulu etumatkustajan
turvatyynyn lähellä tai kojetaulun
alaosa naarmuuntuu, halkeaa tai
muulla tavoin vaurioituu.
• Jos istuinten pinta vaurioituu,
naarmuuntuu, halkeaa tai muulla
tavoin vahingoittuu.
• Jos etupilareiden, takapilareiden tai
katon sivuosien pinta (pehmuste)
naarmuuntuu, halkeaa tai muuten
vaurioituu kohdista, joihin
turvaverhot on sijoitettu.
1 .1 Turvallinen käyttö
34

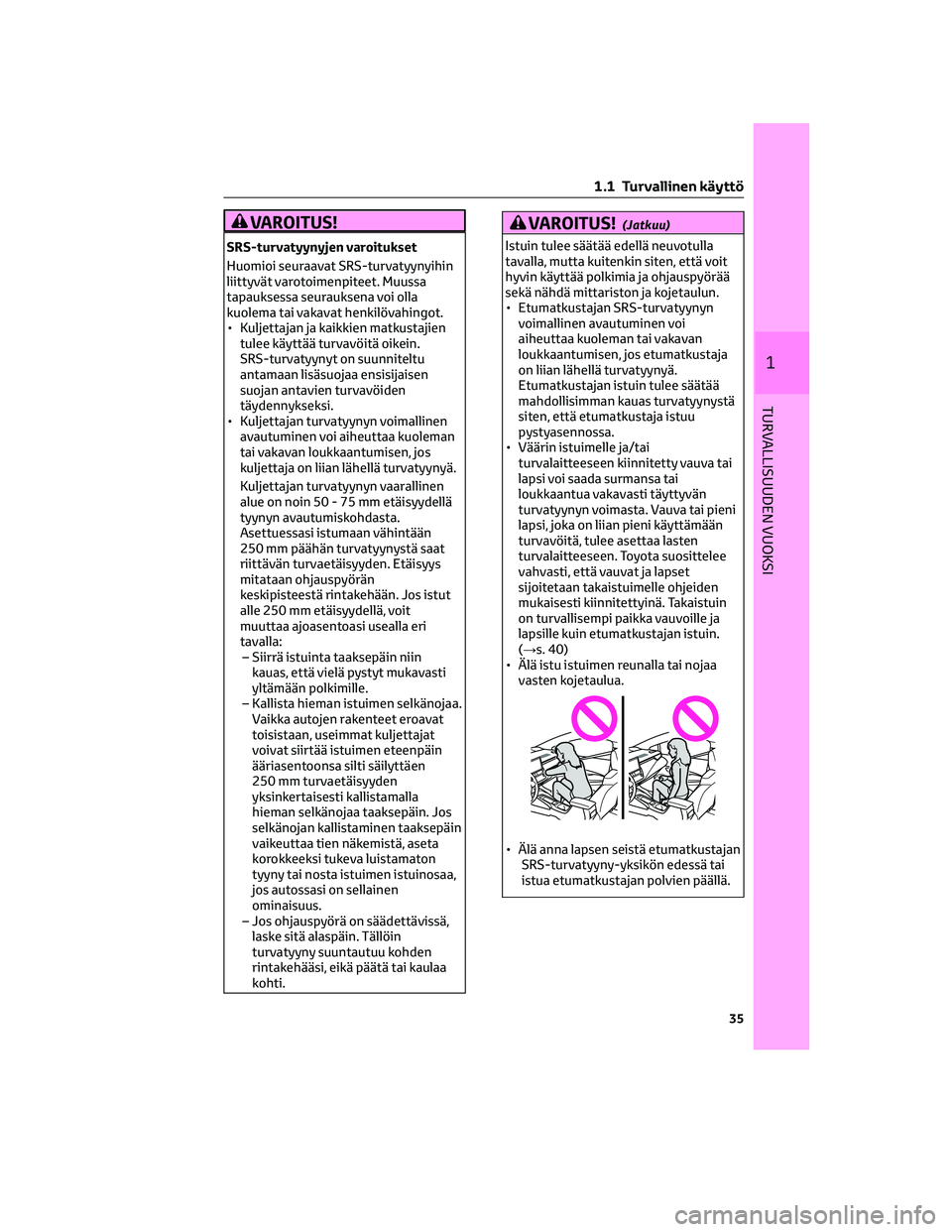

VAROITUS!
SRS-turvatyynyjen varoitukset
Huomioi seuraavat SRS-turvatyynyihin
liittyvät varotoimenpiteet. Muussa
tapauksessa seurauksena voi olla
kuolema tai vakavat henkilövahingot.
• Kuljettajan ja kaikkien matkustajien
tulee käyttää turvavöitä oikein.
SRS-turvatyynyt on suunniteltu
antamaan lisäsuojaa ensisijaisen
suojan antavien turvavöiden
täydennykseksi.
• Kuljettajan turvatyynyn voimallinen
avautuminen voi aiheuttaa kuoleman
tai vakavan loukkaantumisen, jos
kuljettaja on liian lähellä turvatyynyä.
Kuljettajan turvatyynyn vaarallinen
alue on noin 50 - 75 mm etäisyydellä
tyynyn avautumiskohdasta.
Asettuessasi istumaan vähintään
250 mm päähän turvatyynystä saat
riittävän turvaetäisyyden. Etäisyys
mitataan ohjauspyörän
keskipisteestä rintakehään. Jos istut
alle 250 mm etäisyydellä, voit
muuttaa ajoasentoasi usealla eri
tavalla:
– Siirrä istuinta taaksepäin niin
kauas, että vielä pystyt mukavasti
yltämään polkimille.
– Kallista hieman istuimen selkänojaa.
Vaikka autojen rakenteet eroavat
toisistaan, useimmat kuljettajat
voivat siirtää istuimen eteenpäin
ääriasentoonsa silti säilyttäen
250 mm turvaetäisyyden
yksinkertaisesti kallistamalla
hieman selkänojaa taaksepäin. Jos
selkänojan kallistaminen taaksepäin
vaikeuttaa tien näkemistä, aseta
korokkeeksi tukeva luistamaton
tyyny tai nosta istuimen istuinosaa,
jos autossasi on sellainen
ominaisuus.
– Jos ohjauspyörä on säädettävissä,
laske sitä alaspäin. Tällöin
turvatyyny suuntautuu kohden
rintakehääsi, eikä päätä tai kaulaa
kohti.
VAROITUS!(Jatkuu)
Istuin tulee säätää edellä neuvotulla
tavalla, mutta kuitenkin siten, että voit
hyvin käyttää polkimia ja ohjauspyörää
sekä nähdä mittariston ja kojetaulun.
• Etumatkustajan SRS-turvatyynyn
voimallinen avautuminen voi
aiheuttaa kuoleman tai vakavan
loukkaantumisen, jos etumatkustaja
on liian lähellä turvatyynyä.
Etumatkustajan istuin tulee säätää
mahdollisimman kauas turvatyynystä
siten, että etumatkustaja istuu
pystyasennossa.
• Väärin istuimelle ja/tai
turvalaitteeseen kiinnitetty vauva tai
lapsi voi saada surmansa tai
loukkaantua vakavasti täyttyvän
turvatyynyn voimasta. Vauva tai pieni
lapsi, joka on liian pieni käyttämään
turvavöitä, tulee asettaa lasten
turvalaitteeseen. Toyota suosittelee
vahvasti, että vauvat ja lapset
sijoitetaan takaistuimelle ohjeiden
mukaisesti kiinnitettyinä. Takaistuin
on turvallisempi paikka vauvoille ja
lapsille kuin etumatkustajan istuin.
(→s. 40)
• Älä istu istuimen reunalla tai nojaa
vasten kojetaulua.
• Älä anna lapsen seistä etumatkustajan
SRS-turvatyyny-yksikön edessä tai
istua etumatkustajan polvien päällä.
1 .1 Turvallinen käyttö
35
1
TURVALLISUUDEN VUOKSI

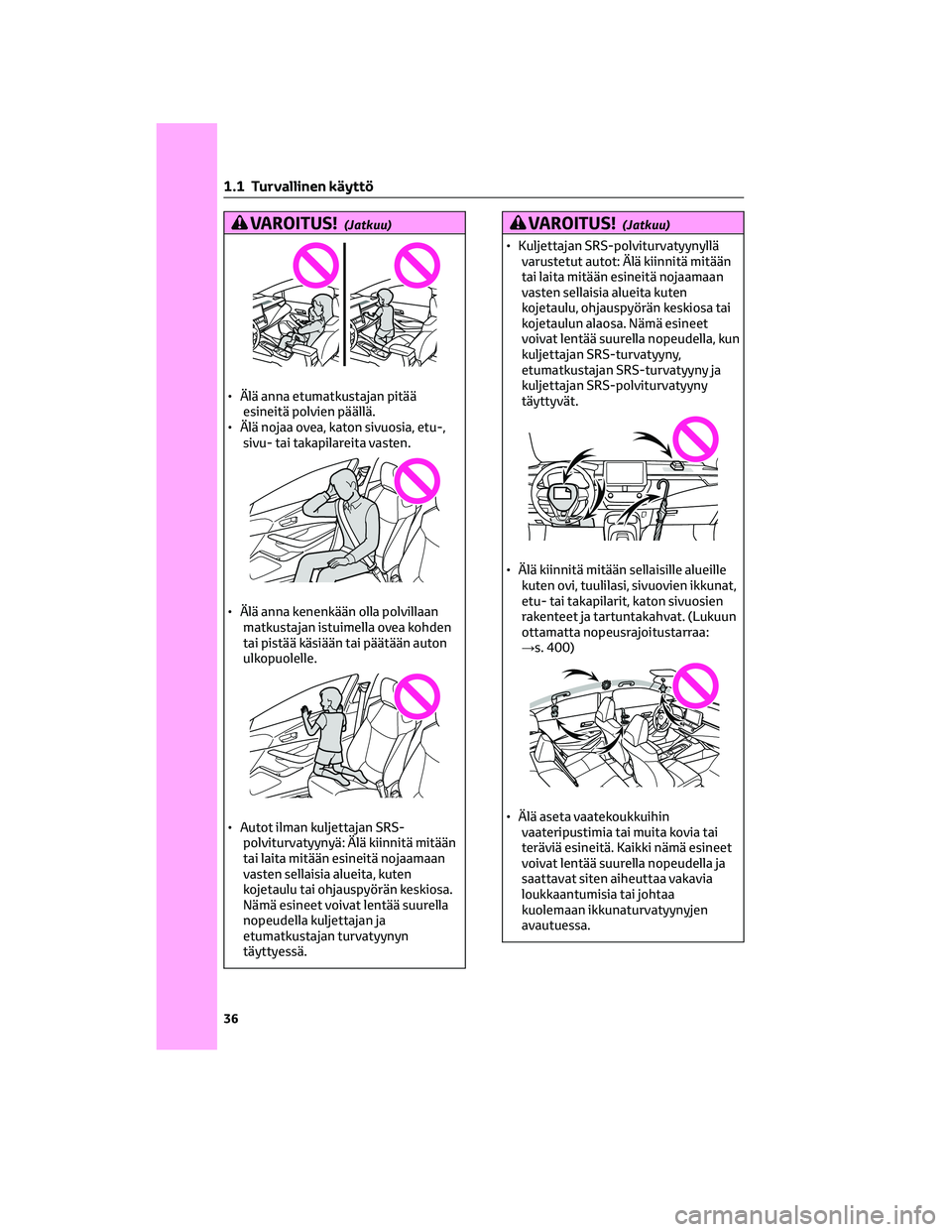

VAROITUS!(Jatkuu)
• Älä anna etumatkustajan pitää
esineitä polvien päällä.
• Älä nojaa ovea, katon sivuosia, etu-,
sivu- tai takapilareita vasten.
• Älä anna kenenkään olla polvillaan
matkustajan istuimella ovea kohden
tai pistää käsiään tai päätään auton
ulkopuolelle.
• Autot ilman kuljettajan SRS-
polviturvatyynyä: Älä kiinnitä mitään
tai laita mitään esineitä nojaamaan
vasten sellaisia alueita, kuten
kojetaulu tai ohjauspyörän keskiosa.
Nämä esineet voivat lentää suurella
nopeudella kuljettajan ja
etumatkustajan turvatyynyn
täyttyessä.
VAROITUS!(Jatkuu)
• Kuljettajan SRS-polviturvatyynyllä
varustetut autot: Älä kiinnitä mitään
tai laita mitään esineitä nojaamaan
vasten sellaisia alueita kuten
kojetaulu, ohjauspyörän keskiosa tai
kojetaulun alaosa. Nämä esineet
voivat lentää suurella nopeudella, kun
kuljettajan SRS-turvatyyny,
etumatkustajan SRS-turvatyyny ja
kuljettajan SRS-polviturvatyyny
täyttyvät.
• Älä kiinnitä mitään sellaisille alueille
kuten ovi, tuulilasi, sivuovien ikkunat,
etu- tai takapilarit, katon sivuosien
rakenteet ja tartuntakahvat. (Lukuun
ottamatta nopeusrajoitustarraa:
→s. 400)
• Älä aseta vaatekoukkuihin
vaateripustimia tai muita kovia tai
teräviä esineitä. Kaikki nämä esineet
voivat lentää suurella nopeudella ja
saattavat siten aiheuttaa vakavia
loukkaantumisia tai johtaa
kuolemaan ikkunaturvatyynyjen
avautuessa.
1 .1 Turvallinen käyttö
36

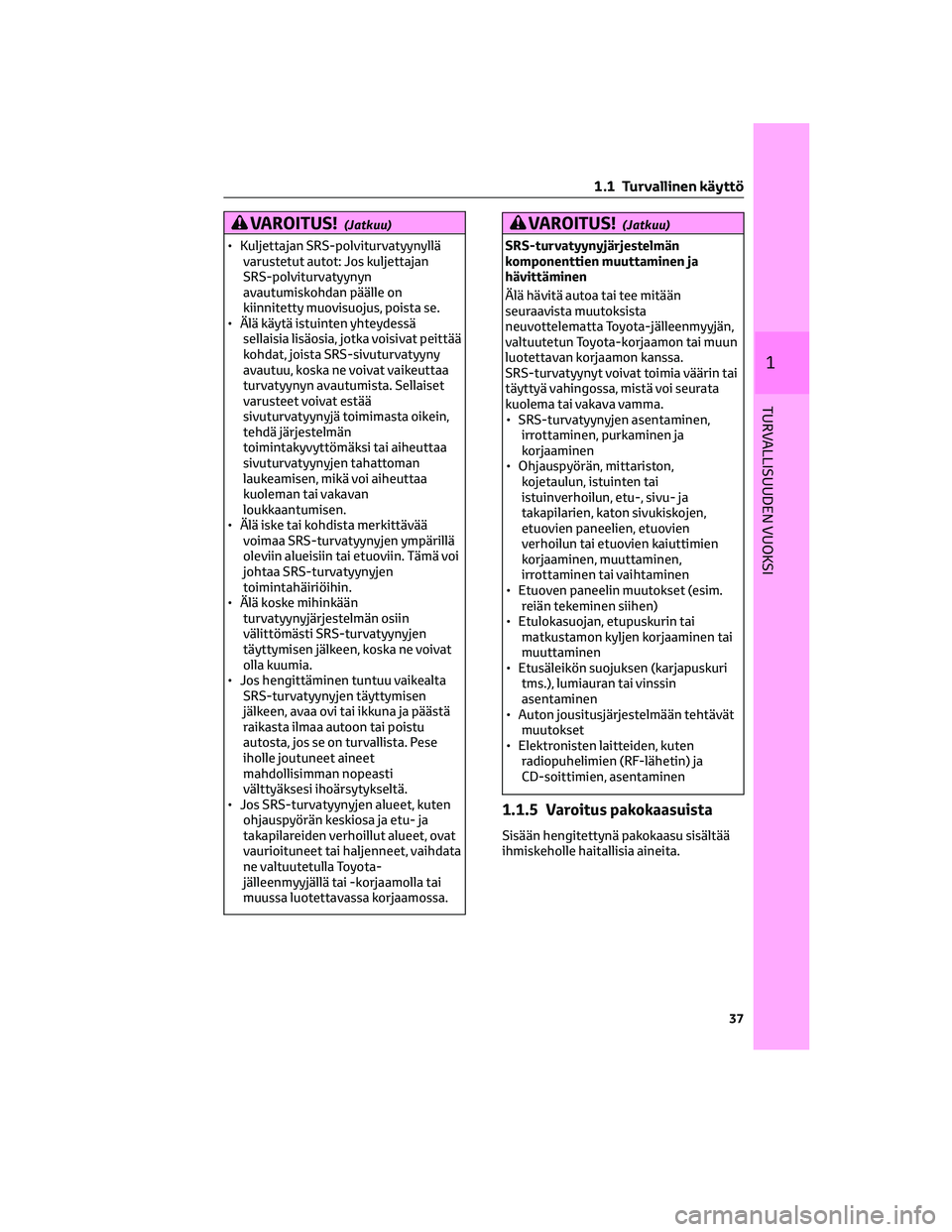

VAROITUS!(Jatkuu)
• Kuljettajan SRS-polviturvatyynyllä
varustetut autot: Jos kuljettajan
SRS-polviturvatyynyn
avautumiskohdan päälle on
kiinnitetty muovisuojus, poista se.
• Älä käytä istuinten yhteydessä
sellaisia lisäosia, jotka voisivat peittää
kohdat, joista SRS-sivuturvatyyny
avautuu, koska ne voivat vaikeuttaa
turvatyynyn avautumista. Sellaiset
varusteet voivat estää
sivuturvatyynyjä toimimasta oikein,
tehdä järjestelmän
toimintakyvyttömäksi tai aiheuttaa
sivuturvatyynyjen tahattoman
laukeamisen, mikä voi aiheuttaa
kuoleman tai vakavan
loukkaantumisen.
• Älä iske tai kohdista merkittävää
voimaa SRS-turvatyynyjen ympärillä
oleviin alueisiin tai etuoviin. Tämä voi
johtaa SRS-turvatyynyjen
toimintahäiriöihin.
• Älä koske mihinkään
turvatyynyjärjestelmän osiin
välittömästi SRS-turvatyynyjen
täyttymisen jälkeen, koska ne voivat
olla kuumia.
• Jos hengittäminen tuntuu vaikealta
SRS-turvatyynyjen täyttymisen
jälkeen, avaa ovi tai ikkuna ja päästä
raikasta ilmaa autoon tai poistu
autosta, jos se on turvallista. Pese
iholle joutuneet aineet
mahdollisimman nopeasti
välttyäksesi ihoärsytykseltä.
• Jos SRS-turvatyynyjen alueet, kuten
ohjauspyörän keskiosa ja etu- ja
takapilareiden verhoillut alueet, ovat
vaurioituneet tai haljenneet, vaihdata
ne valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai
muussa luotettavassa korjaamossa.
VAROITUS!(Jatkuu)
SRS-turvatyynyjärjestelmän
komponenttien muuttaminen ja
hävittäminen
Älä hävitä autoa tai tee mitään
seuraavista muutoksista
neuvottelematta Toyota-jälleenmyyjän,
valtuutetun Toyota-korjaamon tai muun
luotettavan korjaamon kanssa.
SRS-turvatyynyt voivat toimia väärin tai
täyttyä vahingossa, mistä voi seurata
kuolema tai vakava vamma.
• SRS-turvatyynyjen asentaminen,
irrottaminen, purkaminen ja
korjaaminen
• Ohjauspyörän, mittariston,
kojetaulun, istuinten tai
istuinverhoilun, etu-, sivu- ja
takapilarien, katon sivukiskojen,
etuovien paneelien, etuovien
verhoilun tai etuovien kaiuttimien
korjaaminen, muuttaminen,
irrottaminen tai vaihtaminen
• Etuoven paneelin muutokset (esim.
reiän tekeminen siihen)
• Etulokasuojan, etupuskurin tai
matkustamon kyljen korjaaminen tai
muuttaminen
• Etusäleikön suojuksen (karjapuskuri
tms.), lumiauran tai vinssin
asentaminen
• Auton jousitusjärjestelmään tehtävät
muutokset
• Elektronisten laitteiden, kuten
radiopuhelimien (RF-lähetin) ja
CD-soittimien, asentaminen
1.1.5 Varoitus pakokaasuista
Sisään hengitettynä pakokaasu sisältää
ihmiskeholle haitallisia aineita.
1 .1 Turvallinen käyttö
37
1
TURVALLISUUDEN VUOKSI

VAROITUS!
Pakokaasut sisältävät haitallista
hiilimonoksidia (CO), joka on väritöntä
ja hajutonta. Noudata seuraavia
turvallisuusohjeita. Muussa
tapauksessa pakokaasut voivat päästä
auton sisätiloihin ja aiheuttaa
onnettomuuden tiedottomuuden
seurauksena tai johtaa kuolemaan tai
vakavaan terveyshaittaan.
Tärkeitä ajossa huomioitavia seikkoja
• Pidä takaluukku suljettuna.
• Jos haistat pakokaasun hajua
autossa, vaikka takaluukku on
suljettu, avaa ikkunat ja tarkastuta
auto valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai
muussa luotettavassa korjaamossa
mahdollisimman pian.
Pysäköitäessä
• Jos auto on huonosti tuuletetussa
tilassa tai suljetussa tilassa, kuten
autotallissa, sammuta
hybridijärjestelmä.
• Älä jätä hybridijärjestelmää päälle
pitkäksi aikaa. Jos tämä ei ole
vältettävissä, pysäköi auto avoimeen
tilaan ja tarkista, että pakokaasut
eivät pääse kulkeutumaan auton
sisätiloihin.
• Älä jätä hybridijärjestelmää päälle
alueella, jossa on lumikinoksia tai
jossa sataa lunta. Jos lumikinoksia
muodostuu auton ympärille
hybridijärjestelmän ollessa päällä,
pakokaasut saattavat tunkeutua
auton sisätiloihin.
Pakoputki
Pakojärjestelmä on tarkastettava
ajoittain. Jos havaitset syöpymisestä
aiheutuneen reiän tai halkeaman,
liitoksen vaurion tai epänormaaleja
ääniä, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tarkastaa ja
korjata auto.
1.2 Lapsiturvallisuus
1.2.1 Turvatyynyn
poiskytkentäjärjestelmä
Tämä järjestelmä poistaa toiminnasta
etumatkustajan turvatyynyn. Poista
turvatyyny toiminnasta vain silloin, kun
kiinnität lasten turvalaitteen
etumatkustajan istuimelle.
Järjestelmän osat
APASSENGER AIR BAG -merkkivalo
PASSENGER AIR BAG- ja
ON-merkkivalo kytkeytyvät päälle,
kun turvatyynyjärjestelmä on päällä,
ja noin 60 sekunnin kuluttua ne
sammuvat. (vain kun
käynnistyspainikkeesta on valittu
ON-toimintatila).
BTurvatyynyn ON-OFF-kytkin
Etumatkustajan turvatyynyn
poistaminen toiminnasta
Aseta mekaaninen avain lukkosylinteriin
ja kierrä avain OFF-asentoon.
1 .1 Turvallinen käyttö
38
