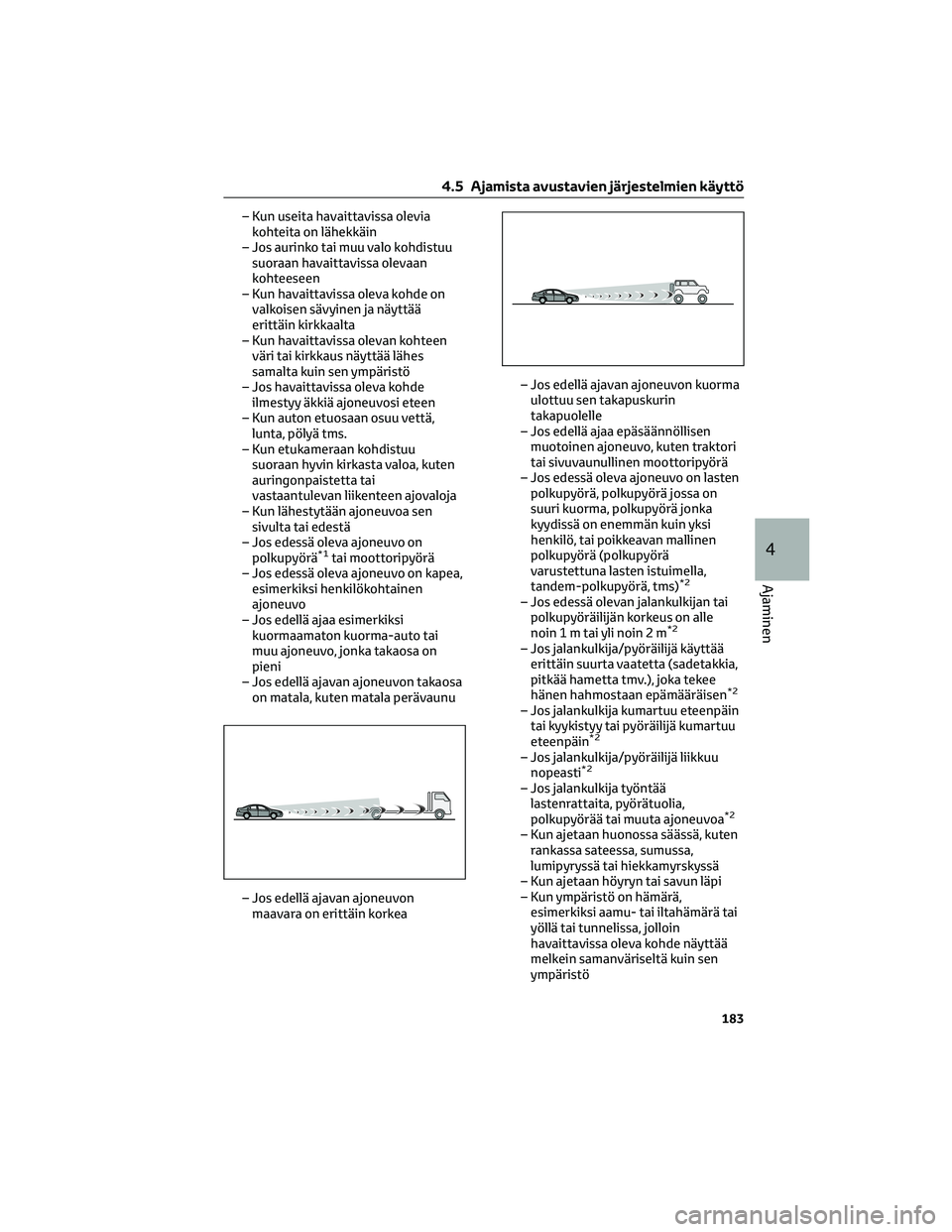

– Kun useita havaittavissa olevia
kohteita on lähekkäin
– Jos aurinko tai muu valo kohdistuu
suoraan havaittavissa olevaan
kohteeseen
– Kun havaittavissa oleva kohde on
valkoisen sävyinen ja näyttää
erittäin kirkkaalta
– Kun havaittavissa olevan kohteen
väri tai kirkkaus näyttää lähes
samalta kuin sen ympäristö
– Jos havaittavissa oleva kohde
ilmestyy äkkiä ajoneuvosi eteen
– Kun auton etuosaan osuu vettä,
lunta, pölyä tms.
– Kun etukameraan kohdistuu
suoraan hyvin kirkasta valoa, kuten
auringonpaistetta tai
vastaantulevan liikenteen ajovaloja
– Kun lähestytään ajoneuvoa sen
sivulta tai edestä
– Jos edessä oleva ajoneuvo on
polkupyörä
*1tai moottoripyörä
– Jos edessä oleva ajoneuvo on kapea,
esimerkiksi henkilökohtainen
ajoneuvo
– Jos edellä ajaa esimerkiksi
kuormaamaton kuorma-auto tai
muu ajoneuvo, jonka takaosa on
pieni
– Jos edellä ajavan ajoneuvon takaosa
on matala, kuten matala perävaunu
– Jos edellä ajavan ajoneuvon
maavara on erittäin korkea– Jos edellä ajavan ajoneuvon kuorma
ulottuu sen takapuskurin
takapuolelle
– Jos edellä ajaa epäsäännöllisen
muotoinen ajoneuvo, kuten traktori
tai sivuvaunullinen moottoripyörä
– Jos edessä oleva ajoneuvo on lasten
polkupyörä, polkupyörä jossa on
suuri kuorma, polkupyörä jonka
kyydissä on enemmän kuin yksi
henkilö, tai poikkeavan mallinen
polkupyörä (polkupyörä
varustettuna lasten istuimella,
tandem-polkupyörä, tms)
*2
– Jos edessä olevan jalankulkijan tai
polkupyöräilijän korkeus on alle
noin 1 m tai yli noin 2 m
*2
– Jos jalankulkija/pyöräilijä käyttää
erittäin suurta vaatetta (sadetakkia,
pitkää hametta tmv.), joka tekee
hänen hahmostaan epämääräisen
*2
– Jos jalankulkija kumartuu eteenpäin
tai kyykistyy tai pyöräilijä kumartuu
eteenpäin
*2
– Jos jalankulkija/pyöräilijä liikkuu
nopeasti*2
– Jos jalankulkija työntää
lastenrattaita, pyörätuolia,
polkupyörää tai muuta ajoneuvoa
*2
– Kun ajetaan huonossa säässä, kuten
rankassa sateessa, sumussa,
lumipyryssä tai hiekkamyrskyssä
– Kun ajetaan höyryn tai savun läpi
– Kun ympäristö on hämärä,
esimerkiksi aamu- tai iltahämärä tai
yöllä tai tunnelissa, jolloin
havaittavissa oleva kohde näyttää
melkein samanväriseltä kuin sen
ympäristö

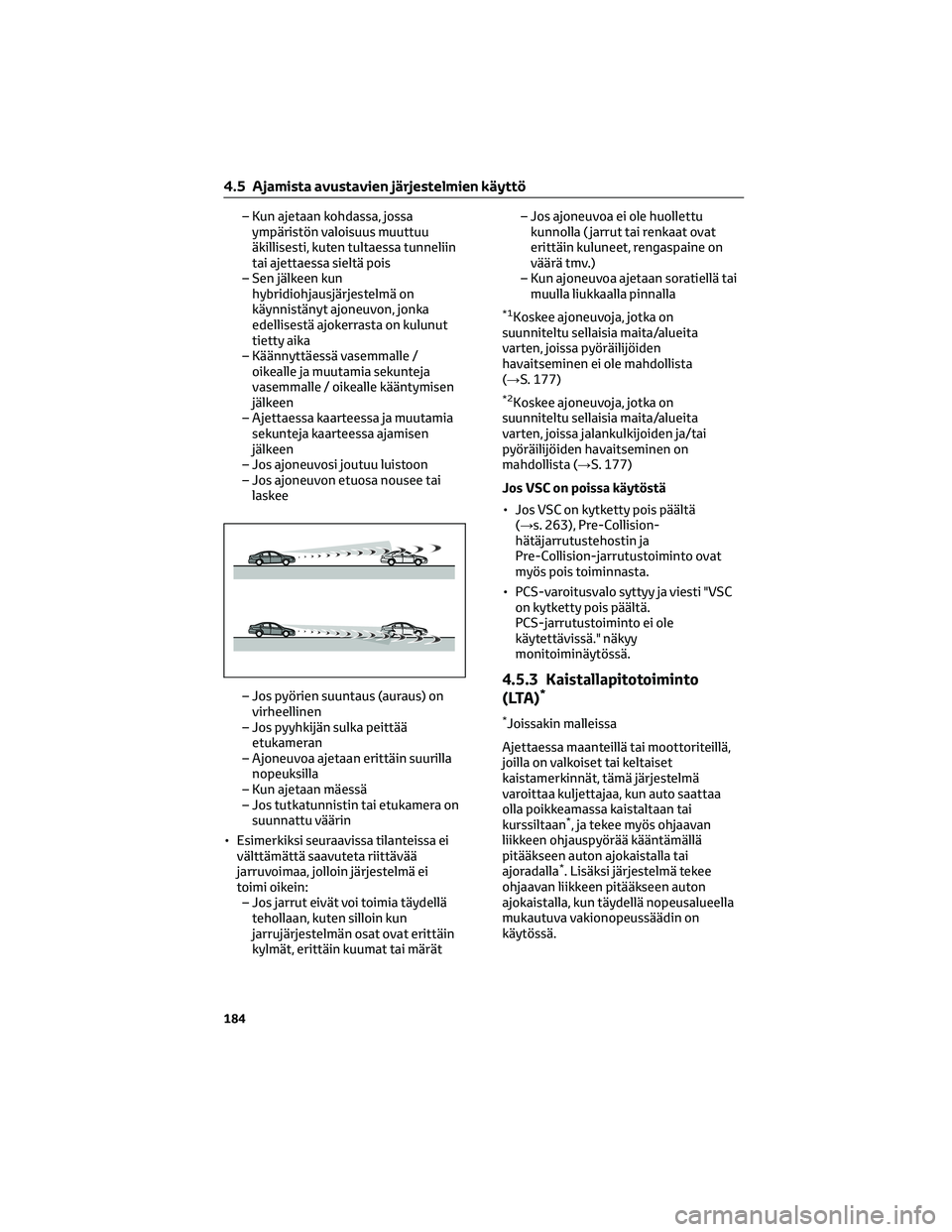

4.5 Ajamista avustavien järjestelmien käyttö
183
4
Ajaminen

– Kun ajetaan kohdassa, jossa
ympäristön valoisuus muuttuu
äkillisesti, kuten tultaessa tunneliin
tai ajettaessa sieltä pois
– Sen jälkeen kun
hybridiohjausjärjestelmä on
käynnistänyt ajoneuvon, jonka
edellisestä ajokerrasta on kulunut
tietty aika
– Käännyttäessä vasemmalle /
oikealle ja muutamia sekunteja
vasemmalle / oikealle kääntymisen
jälkeen
– Ajettaessa kaarteessa ja muutamia
sekunteja kaarteessa ajamisen
jälkeen
– Jos ajoneuvosi joutuu luistoon
– Jos ajoneuvon etuosa nousee tai
laskee
– Jos pyörien suuntaus (auraus) on
virheellinen
– Jos pyyhkijän sulka peittää
etukameran
– Ajoneuvoa ajetaan erittäin suurilla
nopeuksilla
– Kun ajetaan mäessä
– Jos tutkatunnistin tai etukamera on
suunnattu väärin
• Esimerkiksi seuraavissa tilanteissa ei
välttämättä saavuteta riittävää
jarruvoimaa, jolloin järjestelmä ei
toimi oikein:
– Jos jarrut eivät voi toimia täydellä
tehollaan, kuten silloin kun
jarrujärjestelmän osat ovat erittäin
kylmät, erittäin kuumat tai märät– Jos ajoneuvoa ei ole huollettu
kunnolla ( jarrut tai renkaat ovat
erittäin kuluneet, rengaspaine on
väärä tmv.)
– Kun ajoneuvoa ajetaan soratiellä tai
muulla liukkaalla pinnalla
*1Koskee ajoneuvoja, jotka on
suunniteltu sellaisia maita/alueita
varten, joissa pyöräilijöiden
havaitseminen ei ole mahdollista
(→S. 177)
*2Koskee ajoneuvoja, jotka on
suunniteltu sellaisia maita/alueita
varten, joissa jalankulkijoiden ja/tai
pyöräilijöiden havaitseminen on
mahdollista (→S. 177)
Jos VSC on poissa käytöstä
• Jos VSC on kytketty pois päältä
(→s. 263), Pre-Collision-
hätäjarrutustehostin ja
Pre-Collision-jarrutustoiminto ovat
myös pois toiminnasta.
• PCS-varoitusvalo syttyy ja viesti "VSC
on kytketty pois päältä.
PCS-jarrutustoiminto ei ole
käytettävissä." näkyy
monitoiminäytössä.
4.5.3 Kaistallapitotoiminto
(LTA)*
*Joissakin malleissa
Ajettaessa maanteillä tai moottoriteillä,
joilla on valkoiset tai keltaiset
kaistamerkinnät, tämä järjestelmä
varoittaa kuljettajaa, kun auto saattaa
olla poikkeamassa kaistaltaan tai
kurssiltaan
*, ja tekee myös ohjaavan
liikkeen ohjauspyörää kääntämällä
pitääkseen auton ajokaistalla tai
ajoradalla
*. Lisäksi järjestelmä tekee
ohjaavan liikkeen pitääkseen auton
ajokaistalla, kun täydellä nopeusalueella
mukautuva vakionopeussäädin on
käytössä.
4.5 Ajamista avustavien järjestelmien käyttö
184

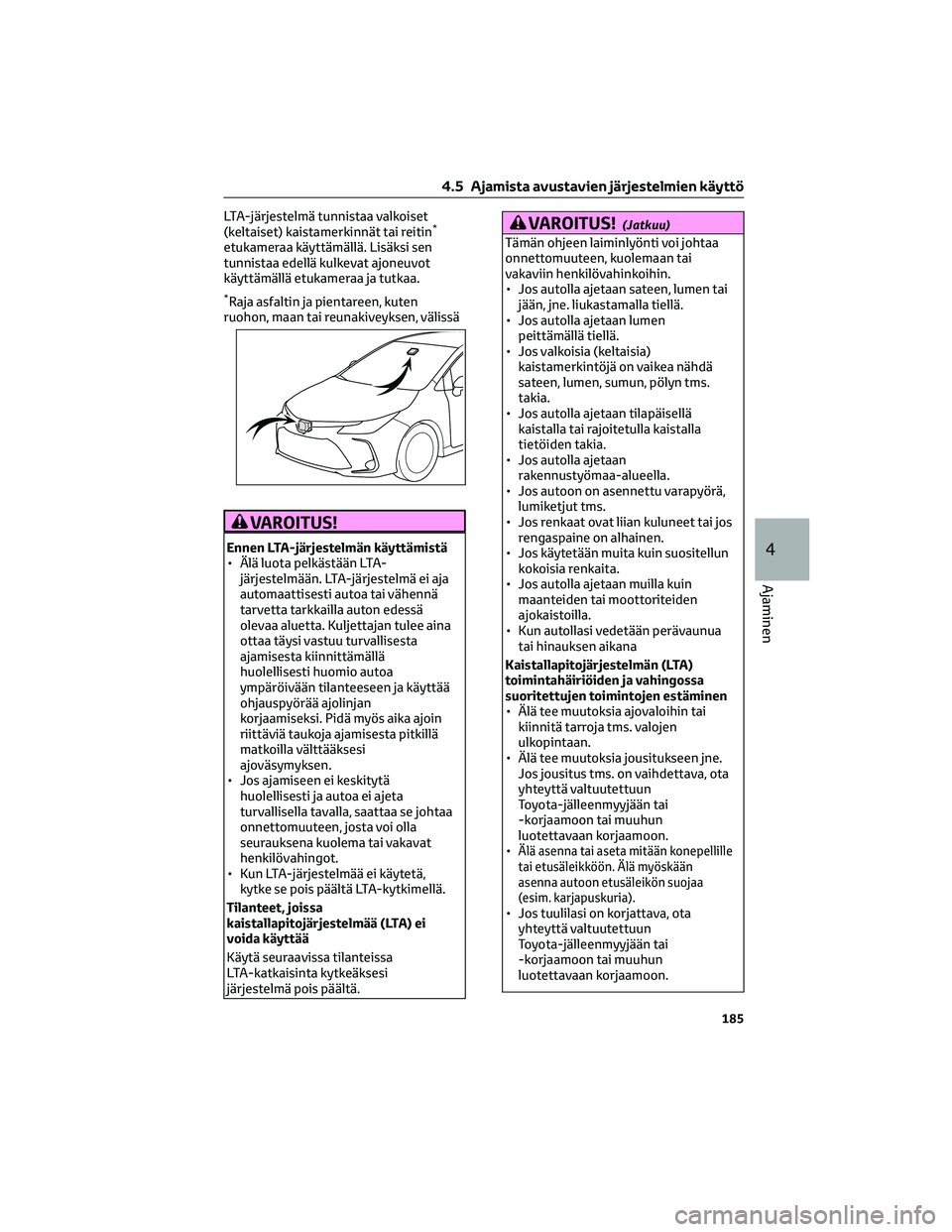

LTA-järjestelmä tunnistaa valkoiset
(keltaiset) kaistamerkinnät tai reitin*
etukameraa käyttämällä. Lisäksi sen
tunnistaa edellä kulkevat ajoneuvot
käyttämällä etukameraa ja tutkaa.
*Raja asfaltin ja pientareen, kuten
ruohon, maan tai reunakiveyksen, välissä
VAROITUS!
Ennen LTA-järjestelmän käyttämistä
• Älä luota pelkästään LTA-
järjestelmään. LTA-järjestelmä ei aja
automaattisesti autoa tai vähennä
tarvetta tarkkailla auton edessä
olevaa aluetta. Kuljettajan tulee aina
ottaa täysi vastuu turvallisesta
ajamisesta kiinnittämällä
huolellisesti huomio autoa
ympäröivään tilanteeseen ja käyttää
ohjauspyörää ajolinjan
korjaamiseksi. Pidä myös aika ajoin
riittäviä taukoja ajamisesta pitkillä
matkoilla välttääksesi
ajoväsymyksen.
• Jos ajamiseen ei keskitytä
huolellisesti ja autoa ei ajeta
turvallisella tavalla, saattaa se johtaa
onnettomuuteen, josta voi olla
seurauksena kuolema tai vakavat
henkilövahingot.
• Kun LTA-järjestelmää ei käytetä,
kytke se pois päältä LTA-kytkimellä.
Tilanteet, joissa
kaistallapitojärjestelmää (LTA) ei
voida käyttää
Käytä seuraavissa tilanteissa
LTA-katkaisinta kytkeäksesi
järjestelmä pois päältä.
VAROITUS!(Jatkuu)
Tämän ohjeen laiminlyönti voi johtaa
onnettomuuteen, kuolemaan tai
vakaviin henkilövahinkoihin.
• Jos autolla ajetaan sateen, lumen tai
jään, jne. liukastamalla tiellä.
• Jos autolla ajetaan lumen
peittämällä tiellä.
• Jos valkoisia (keltaisia)
kaistamerkintöjä on vaikea nähdä
sateen, lumen, sumun, pölyn tms.
takia.
• Jos autolla ajetaan tilapäisellä
kaistalla tai rajoitetulla kaistalla
tietöiden takia.
• Jos autolla ajetaan
rakennustyömaa-alueella.
• Jos autoon on asennettu varapyörä,
lumiketjut tms.
• Jos renkaat ovat liian kuluneet tai jos
rengaspaine on alhainen.
• Jos käytetään muita kuin suositellun
kokoisia renkaita.
• Jos autolla ajetaan muilla kuin
maanteiden tai moottoriteiden
ajokaistoilla.
• Kun autollasi vedetään perävaunua
tai hinauksen aikana
Kaistallapitojärjestelmän (LTA)
toimintahäiriöiden ja vahingossa
suoritettujen toimintojen estäminen
• Älä tee muutoksia ajovaloihin tai
kiinnitä tarroja tms. valojen
ulkopintaan.
• Älä tee muutoksia jousitukseen jne.
Jos jousitus tms. on vaihdettava, ota
yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
luotettavaan korjaamoon.
•
Älä asenna tai aseta mitään konepellille
tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa
(esim. karjapuskuria).
• Jos tuulilasi on korjattava, ota
yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
luotettavaan korjaamoon.
4.5 Ajamista avustavien järjestelmien käyttö
185
4
Ajaminen

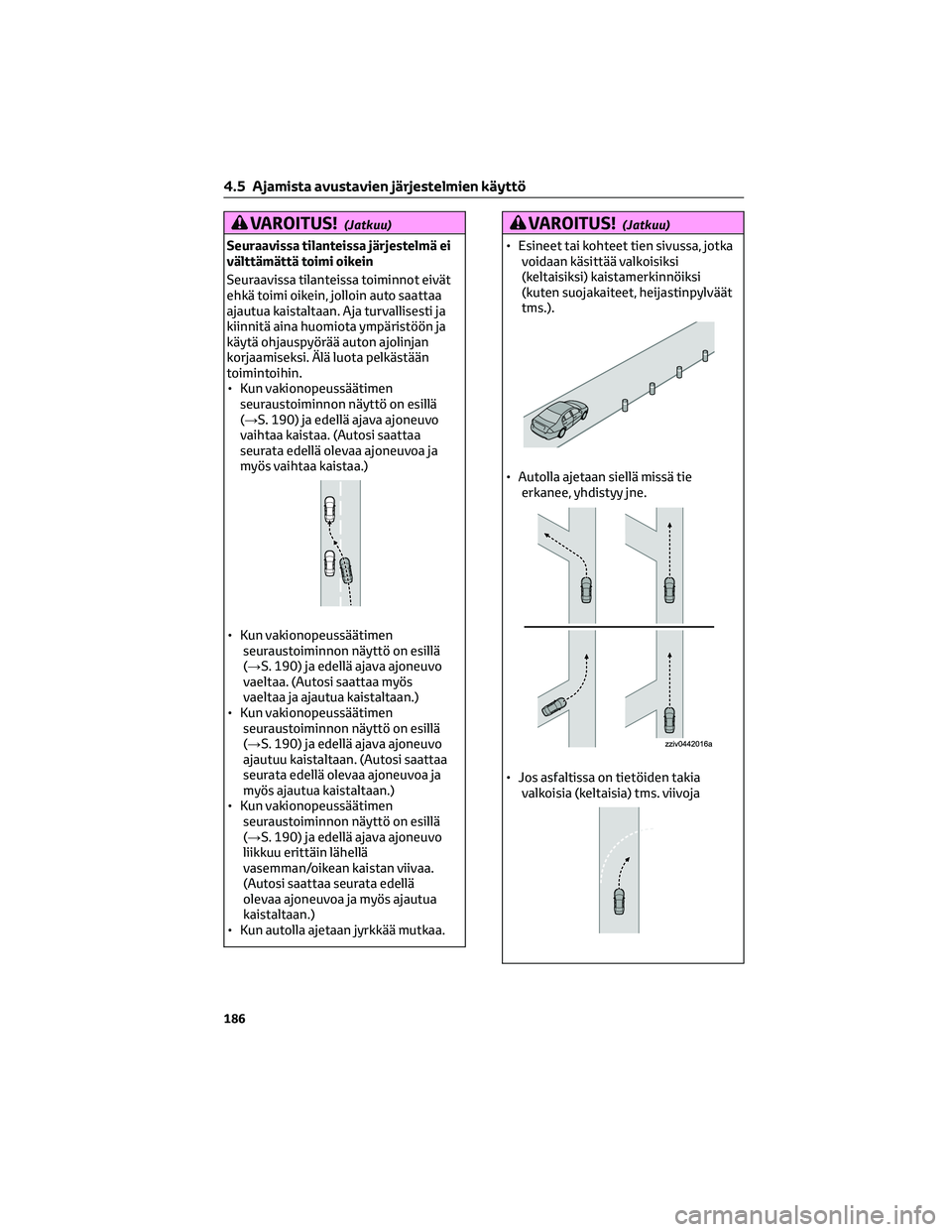

VAROITUS!(Jatkuu)
Seuraavissa tilanteissa järjestelmä ei
välttämättä toimi oikein
Seuraavissa tilanteissa toiminnot eivät
ehkä toimi oikein, jolloin auto saattaa
ajautua kaistaltaan. Aja turvallisesti ja
kiinnitä aina huomiota ympäristöön ja
käytä ohjauspyörää auton ajolinjan
korjaamiseksi. Älä luota pelkästään
toimintoihin.
• Kun vakionopeussäätimen
seuraustoiminnon näyttö on esillä
(→S. 190) ja edellä ajava ajoneuvo
vaihtaa kaistaa. (Autosi saattaa
seurata edellä olevaa ajoneuvoa ja
myös vaihtaa kaistaa.)
• Kun vakionopeussäätimen
seuraustoiminnon näyttö on esillä
(→S. 190) ja edellä ajava ajoneuvo
vaeltaa. (Autosi saattaa myös
vaeltaa ja ajautua kaistaltaan.)
• Kun vakionopeussäätimen
seuraustoiminnon näyttö on esillä
(→S. 190) ja edellä ajava ajoneuvo
ajautuu kaistaltaan. (Autosi saattaa
seurata edellä olevaa ajoneuvoa ja
myös ajautua kaistaltaan.)
• Kun vakionopeussäätimen
seuraustoiminnon näyttö on esillä
(→S. 190) ja edellä ajava ajoneuvo
liikkuu erittäin lähellä
vasemman/oikean kaistan viivaa.
(Autosi saattaa seurata edellä
olevaa ajoneuvoa ja myös ajautua
kaistaltaan.)
• Kun autolla ajetaan jyrkkää mutkaa.
VAROITUS!(Jatkuu)
• Esineet tai kohteet tien sivussa, jotka
voidaan käsittää valkoisiksi
(keltaisiksi) kaistamerkinnöiksi
(kuten suojakaiteet, heijastinpylväät
tms.).
• Autolla ajetaan siellä missä tie
erkanee, yhdistyy jne.
• Jos asfaltissa on tietöiden takia
valkoisia (keltaisia) tms. viivoja
4.5 Ajamista avustavien järjestelmien käyttö
186

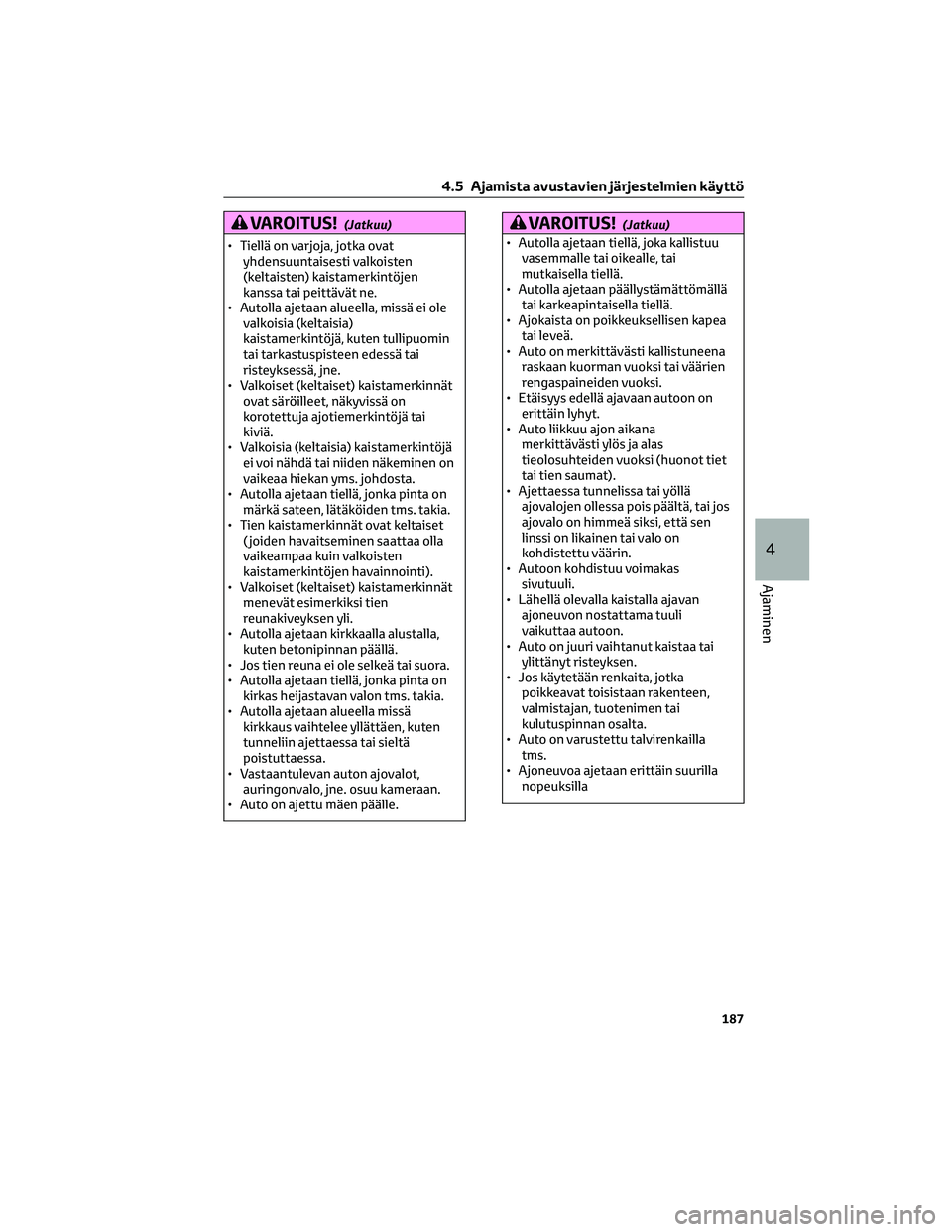

VAROITUS!(Jatkuu)
• Tiellä on varjoja, jotka ovat
yhdensuuntaisesti valkoisten
(keltaisten) kaistamerkintöjen
kanssa tai peittävät ne.
• Autolla ajetaan alueella, missä ei ole
valkoisia (keltaisia)
kaistamerkintöjä, kuten tullipuomin
tai tarkastuspisteen edessä tai
risteyksessä, jne.
• Valkoiset (keltaiset) kaistamerkinnät
ovat säröilleet, näkyvissä on
korotettuja ajotiemerkintöjä tai
kiviä.
• Valkoisia (keltaisia) kaistamerkintöjä
ei voi nähdä tai niiden näkeminen on
vaikeaa hiekan yms. johdosta.
• Autolla ajetaan tiellä, jonka pinta on
märkä sateen, lätäköiden tms. takia.
• Tien kaistamerkinnät ovat keltaiset
( joiden havaitseminen saattaa olla
vaikeampaa kuin valkoisten
kaistamerkintöjen havainnointi).
• Valkoiset (keltaiset) kaistamerkinnät
menevät esimerkiksi tien
reunakiveyksen yli.
• Autolla ajetaan kirkkaalla alustalla,
kuten betonipinnan päällä.
• Jos tien reuna ei ole selkeä tai suora.
• Autolla ajetaan tiellä, jonka pinta on
kirkas heijastavan valon tms. takia.
• Autolla ajetaan alueella missä
kirkkaus vaihtelee yllättäen, kuten
tunneliin ajettaessa tai sieltä
poistuttaessa.
• Vastaantulevan auton ajovalot,
auringonvalo, jne. osuu kameraan.
• Auto on ajettu mäen päälle.
VAROITUS!(Jatkuu)
• Autolla ajetaan tiellä, joka kallistuu
vasemmalle tai oikealle, tai
mutkaisella tiellä.
• Autolla ajetaan päällystämättömällä
tai karkeapintaisella tiellä.
• Ajokaista on poikkeuksellisen kapea
tai leveä.
• Auto on merkittävästi kallistuneena
raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
• Etäisyys edellä ajavaan autoon on
erittäin lyhyt.
• Auto liikkuu ajon aikana
merkittävästi ylös ja alas
tieolosuhteiden vuoksi (huonot tiet
tai tien saumat).
• Ajettaessa tunnelissa tai yöllä
ajovalojen ollessa pois päältä, tai jos
ajovalo on himmeä siksi, että sen
linssi on likainen tai valo on
kohdistettu väärin.
• Autoon kohdistuu voimakas
sivutuuli.
• Lähellä olevalla kaistalla ajavan
ajoneuvon nostattama tuuli
vaikuttaa autoon.
• Auto on juuri vaihtanut kaistaa tai
ylittänyt risteyksen.
• Jos käytetään renkaita, jotka
poikkeavat toisistaan rakenteen,
valmistajan, tuotenimen tai
kulutuspinnan osalta.
• Auto on varustettu talvirenkailla
tms.
• Ajoneuvoa ajetaan erittäin suurilla
nopeuksilla
4.5 Ajamista avustavien järjestelmien käyttö
187
4
Ajaminen

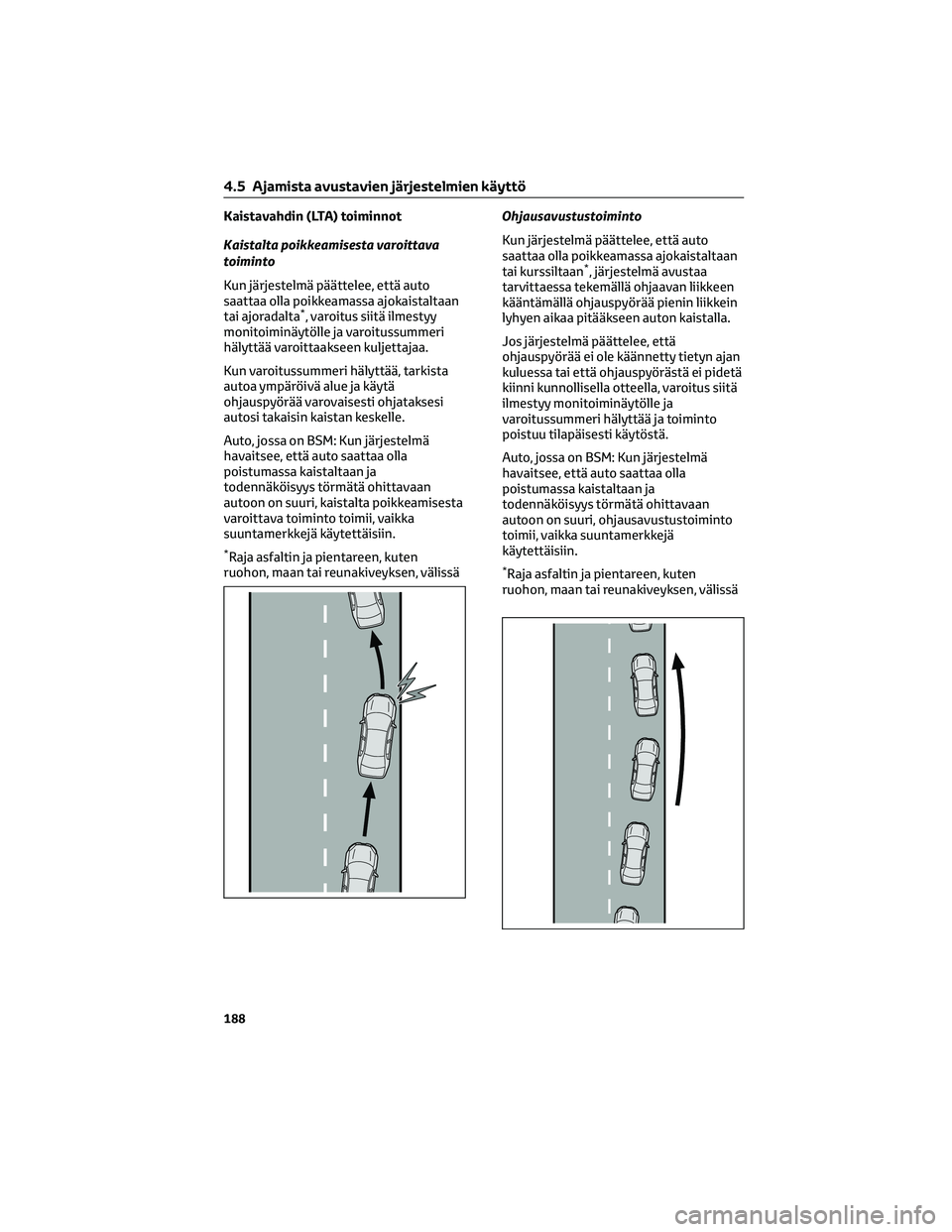

Kaistavahdin (LTA) toiminnot
Kaistalta poikkeamisesta varoittava
toiminto
Kun järjestelmä päättelee, että auto
saattaa olla poikkeamassa ajokaistaltaan
tai ajoradalta
*, varoitus siitä ilmestyy
monitoiminäytölle ja varoitussummeri
hälyttää varoittaakseen kuljettajaa.
Kun varoitussummeri hälyttää, tarkista
autoa ympäröivä alue ja käytä
ohjauspyörää varovaisesti ohjataksesi
autosi takaisin kaistan keskelle.
Auto, jossa on BSM: Kun järjestelmä
havaitsee, että auto saattaa olla
poistumassa kaistaltaan ja
todennäköisyys törmätä ohittavaan
autoon on suuri, kaistalta poikkeamisesta
varoittava toiminto toimii, vaikka
suuntamerkkejä käytettäisiin.
*Raja asfaltin ja pientareen, kuten
ruohon, maan tai reunakiveyksen, välissäOhjausavustustoiminto
Kun järjestelmä päättelee, että auto
saattaa olla poikkeamassa ajokaistaltaan
tai kurssiltaan
*, järjestelmä avustaa
tarvittaessa tekemällä ohjaavan liikkeen
kääntämällä ohjauspyörää pienin liikkein
lyhyen aikaa pitääkseen auton kaistalla.
Jos järjestelmä päättelee, että
ohjauspyörää ei ole käännetty tietyn ajan
kuluessa tai että ohjauspyörästä ei pidetä
kiinni kunnollisella otteella, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää ja toiminto
poistuu tilapäisesti käytöstä.
Auto, jossa on BSM: Kun järjestelmä
havaitsee, että auto saattaa olla
poistumassa kaistaltaan ja
todennäköisyys törmätä ohittavaan
autoon on suuri, ohjausavustustoiminto
toimii, vaikka suuntamerkkejä
käytettäisiin.
*Raja asfaltin ja pientareen, kuten
ruohon, maan tai reunakiveyksen, välissä
4.5 Ajamista avustavien järjestelmien käyttö
188

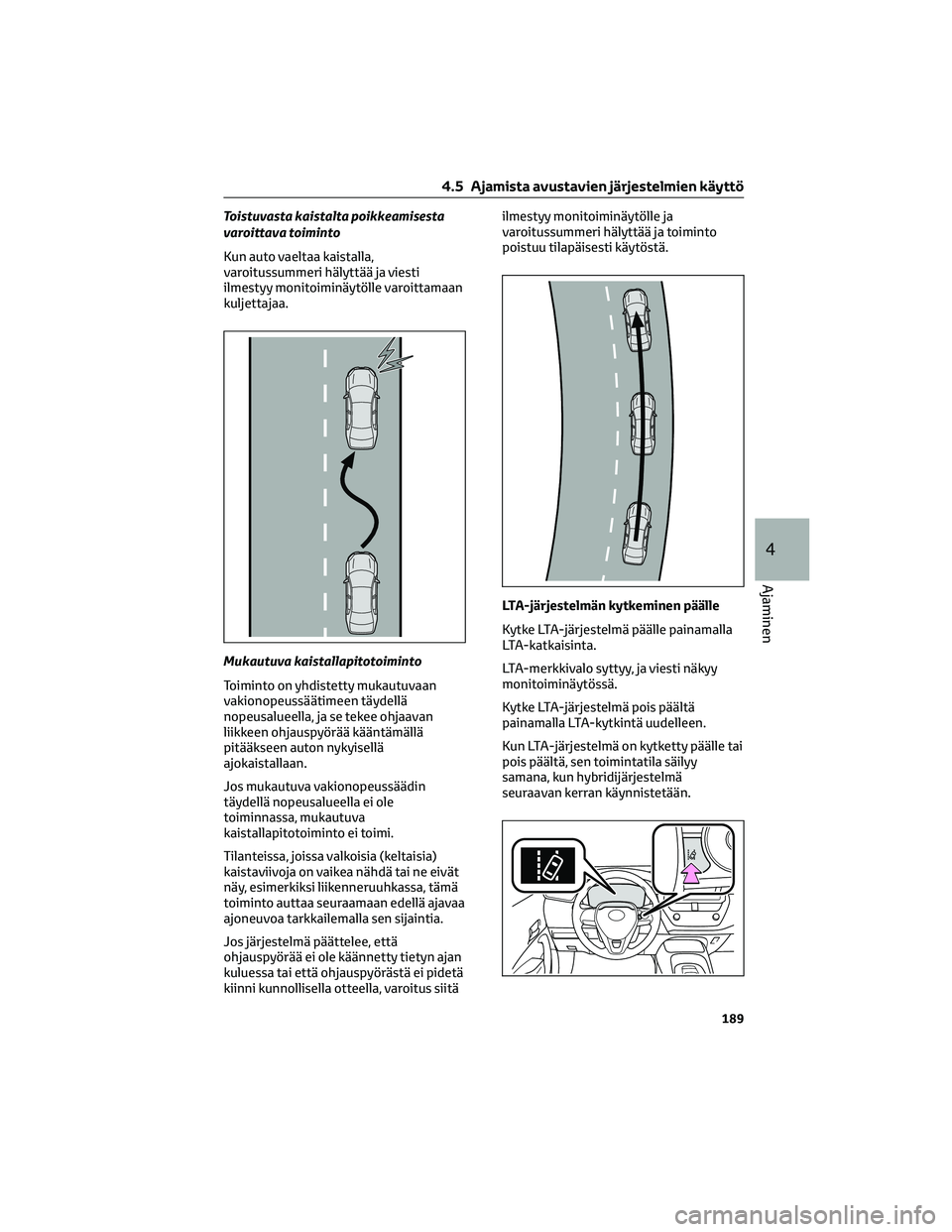

Toistuvasta kaistalta poikkeamisesta
varoittava toiminto
Kun auto vaeltaa kaistalla,
varoitussummeri hälyttää ja viesti
ilmestyy monitoiminäytölle varoittamaan
kuljettajaa.
Mukautuva kaistallapitotoiminto
Toiminto on yhdistetty mukautuvaan
vakionopeussäätimeen täydellä
nopeusalueella, ja se tekee ohjaavan
liikkeen ohjauspyörää kääntämällä
pitääkseen auton nykyisellä
ajokaistallaan.
Jos mukautuva vakionopeussäädin
täydellä nopeusalueella ei ole
toiminnassa, mukautuva
kaistallapitotoiminto ei toimi.
Tilanteissa, joissa valkoisia (keltaisia)
kaistaviivoja on vaikea nähdä tai ne eivät
näy, esimerkiksi liikenneruuhkassa, tämä
toiminto auttaa seuraamaan edellä ajavaa
ajoneuvoa tarkkailemalla sen sijaintia.
Jos järjestelmä päättelee, että
ohjauspyörää ei ole käännetty tietyn ajan
kuluessa tai että ohjauspyörästä ei pidetä
kiinni kunnollisella otteella, varoitus siitäilmestyy monitoiminäytölle ja
varoitussummeri hälyttää ja toiminto
poistuu tilapäisesti käytöstä.
LTA-järjestelmän kytkeminen päälle
Kytke LTA-järjestelmä päälle painamalla
LTA-katkaisinta.
LTA-merkkivalo syttyy, ja viesti näkyy
monitoiminäytössä.
Kytke LTA-järjestelmä pois päältä
painamalla LTA-kytkintä uudelleen.
Kun LTA-järjestelmä on kytketty päälle tai
pois päältä, sen toimintatila säilyy
samana, kun hybridijärjestelmä
seuraavan kerran käynnistetään.
4.5 Ajamista avustavien järjestelmien käyttö
189
4
Ajaminen

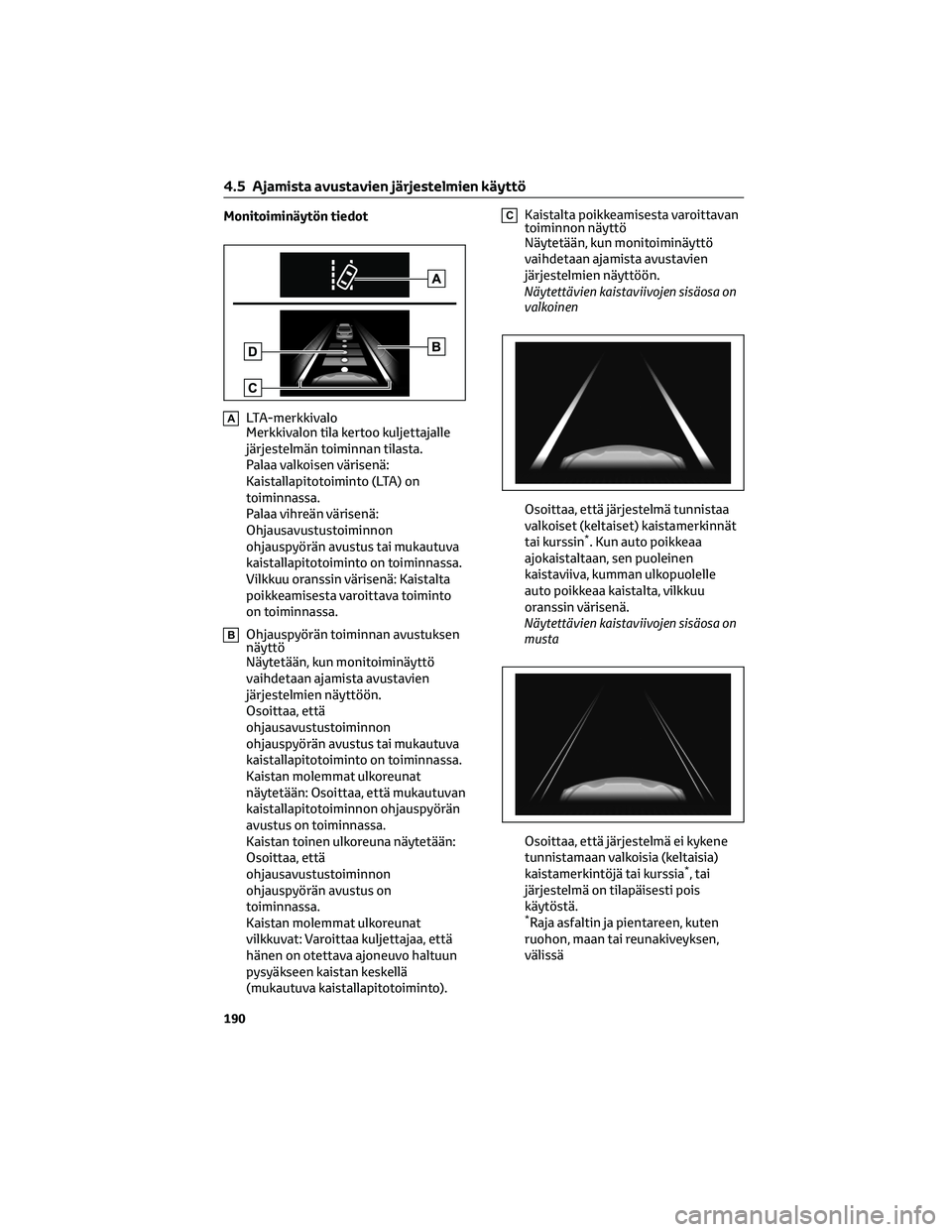

Monitoiminäytön tiedot
ALTA-merkkivalo
Merkkivalon tila kertoo kuljettajalle
järjestelmän toiminnan tilasta.
Palaa valkoisen värisenä:
Kaistallapitotoiminto (LTA) on
toiminnassa.
Palaa vihreän värisenä:
Ohjausavustustoiminnon
ohjauspyörän avustus tai mukautuva
kaistallapitotoiminto on toiminnassa.
Vilkkuu oranssin värisenä: Kaistalta
poikkeamisesta varoittava toiminto
on toiminnassa.
BOhjauspyörän toiminnan avustuksen
näyttö
Näytetään, kun monitoiminäyttö
vaihdetaan ajamista avustavien
järjestelmien näyttöön.
Osoittaa, että
ohjausavustustoiminnon
ohjauspyörän avustus tai mukautuva
kaistallapitotoiminto on toiminnassa.
Kaistan molemmat ulkoreunat
näytetään: Osoittaa, että mukautuvan
kaistallapitotoiminnon ohjauspyörän
avustus on toiminnassa.
Kaistan toinen ulkoreuna näytetään:
Osoittaa, että
ohjausavustustoiminnon
ohjauspyörän avustus on
toiminnassa.
Kaistan molemmat ulkoreunat
vilkkuvat: Varoittaa kuljettajaa, että
hänen on otettava ajoneuvo haltuun
pysyäkseen kaistan keskellä
(mukautuva kaistallapitotoiminto).
CKaistalta poikkeamisesta varoittavan
toiminnon näyttö
Näytetään, kun monitoiminäyttö
vaihdetaan ajamista avustavien
järjestelmien näyttöön.
Näytettävien kaistaviivojen sisäosa on
valkoinen
Osoittaa, että järjestelmä tunnistaa
valkoiset (keltaiset) kaistamerkinnät
tai kurssin
*. Kun auto poikkeaa
ajokaistaltaan, sen puoleinen
kaistaviiva, kumman ulkopuolelle
auto poikkeaa kaistalta, vilkkuu
oranssin värisenä.
Näytettävien kaistaviivojen sisäosa on
musta
Osoittaa, että järjestelmä ei kykene
tunnistamaan valkoisia (keltaisia)
kaistamerkintöjä tai kurssia
*, tai
järjestelmä on tilapäisesti pois
käytöstä.
*Raja asfaltin ja pientareen, kuten
ruohon, maan tai reunakiveyksen,
välissä
4.5 Ajamista avustavien järjestelmien käyttö
190
