2022 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

VAROITUS!(Jatkuu)
• Jos kantta ei voida sulkea kunnolla,
lopeta elektronisen avaimen käyttö
ja säilytä avain paikassa, jonne
lapset eivät pääse, ja ota yhteyttä
valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
• Jos olet vahingossa niellyt pariston
tai laittanut sen johonkin kehosi
osaan, hakeudu välittömästi lääkärin
hoitoon.
Estääksesi pariston räjähdyksen tai
syttyvän nesteen tai kaasun vuodon
• Vaihda paristo uuteen
samantyyppiseen paristoon. Jos
käytetään vääräntyyppistä paristoa,
se voi räjähtää.
• Älä altista paristoja erittäin alhaiselle
paineelle korkeassa ilmanalassa tai
erittäin korkeille lämpötiloille.
• Älä polta, riko tai leikkaa paristoa.
Litiumparistoon liittyvät
varotoimenpiteet
VAROITUS JOS PARISTO KORVATAAN
VÄÄRÄNLAISELLA ON VAARANA
RÄJÄHDYS. HÄVITÄ PARISTOT
ASIANMUKAISESTI
HUOMAA
Kun akku vaihdetaan
Käytä oikean kokoista litteäkärkistä
ruuvitalttaa. Liiallinen voimankäyttö
saattaa vahingoittaa kantta tai muuttaa
sen muotoa.
Jotta järjestelmä toimisi oikein
pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi:
• Vaihda paristo kuivin käsin. Kosteus
saattaa aiheuttaa pariston
korroosiota.
• Älä koske tai siirrä kauko-ohjaimen
sisällä olevia osia.
• Älä taivuta johdinnapoja.

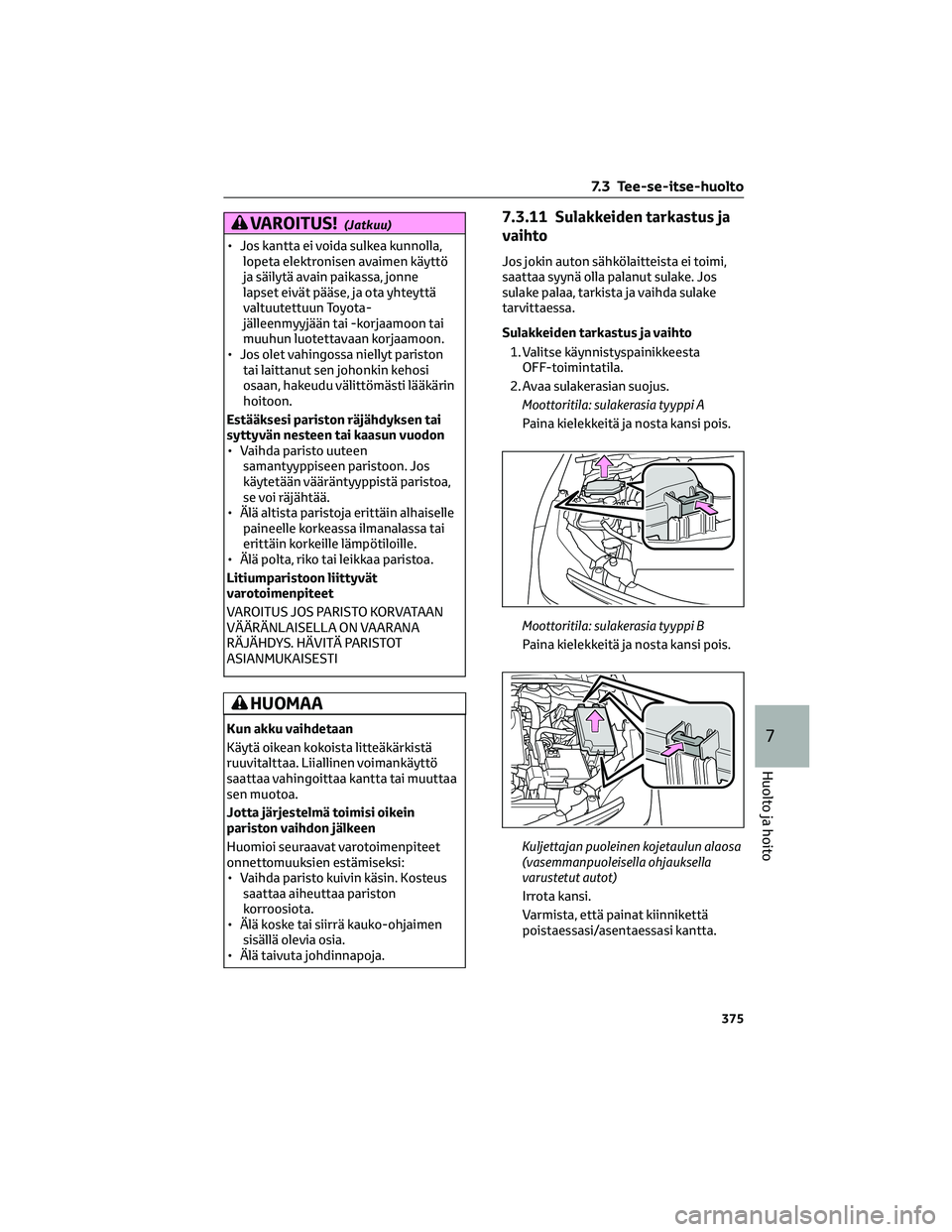

7.3.11 Sulakkeiden tarkastus ja
vaihto
Jos jokin auton sähkölaitteista ei toimi,
saattaa syynä olla palanut sulake. Jos
sulake palaa, tarkista ja vaihda sulake
tarvittaessa.
Sulakkeiden tarkastus ja vaihto
1. Valitse käynnistyspainikkeesta
OFF-toimintatila.
2. Avaa sulakerasian suojus.
Moottoritila: sulakerasia tyyppi A
Paina kielekkeitä ja nosta kansi pois.
Moottoritila: sulakerasia tyyppi B
Paina kielekkeitä ja nosta kansi pois.
Kuljettajan puoleinen kojetaulun alaosa
(vasemmanpuoleisella ohjauksella
varustetut autot)
Irrota kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.
7.3 Tee-se-itse-huolto
375
7
Huolto ja hoito

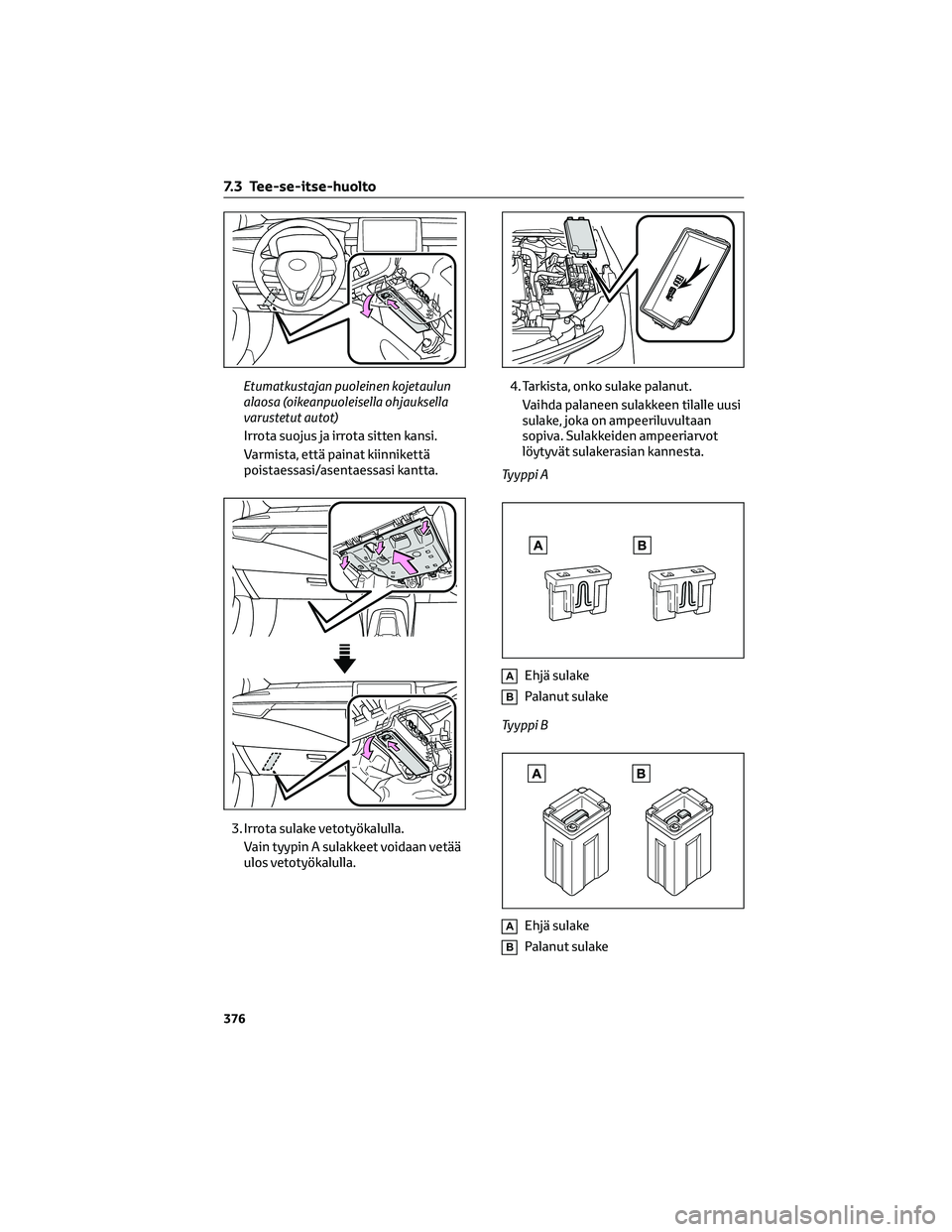

Etumatkustajan puoleinen kojetaulun
alaosa (oikeanpuoleisella ohjauksella
varustetut autot)
Irrota suojus ja irrota sitten kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.
3. Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan vetää
ulos vetotyökalulla.4. Tarkista, onko sulake palanut.
Vaihda palaneen sulakkeen tilalle uusi
sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot
löytyvät sulakerasian kannesta.
Tyyppi A
AEhjä sulake
BPalanut sulake
Tyyppi B
AEhjä sulake
BPalanut sulake
7.3 Tee-se-itse-huolto
376

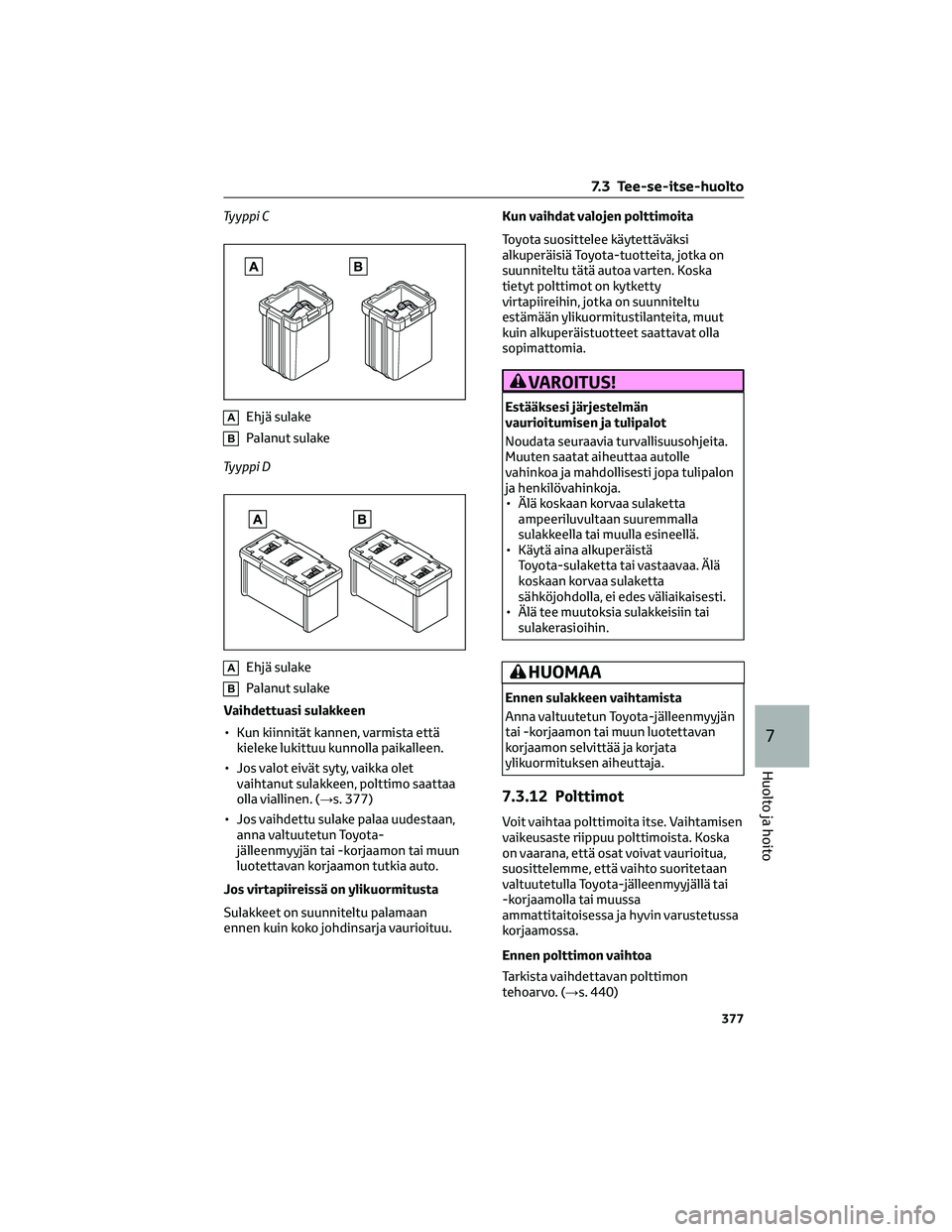

Tyyppi C
AEhjä sulake
BPalanut sulake
Tyyppi D
AEhjä sulake
BPalanut sulake
Vaihdettuasi sulakkeen
• Kun kiinnität kannen, varmista että
kieleke lukittuu kunnolla paikalleen.
• Jos valot eivät syty, vaikka olet
vaihtanut sulakkeen, polttimo saattaa
olla viallinen. (→s. 377)
• Jos vaihdettu sulake palaa uudestaan,
anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan
ennen kuin koko johdinsarja vaurioituu.Kun vaihdat valojen polttimoita
Toyota suosittelee käytettäväksi
alkuperäisiä Toyota-tuotteita, jotka on
suunniteltu tätä autoa varten. Koska
tietyt polttimot on kytketty
virtapiireihin, jotka on suunniteltu
estämään ylikuormitustilanteita, muut
kuin alkuperäistuotteet saattavat olla
sopimattomia.
VAROITUS!
Estääksesi järjestelmän
vaurioitumisen ja tulipalot
Noudata seuraavia turvallisuusohjeita.
Muuten saatat aiheuttaa autolle
vahinkoa ja mahdollisesti jopa tulipalon
ja henkilövahinkoja.
• Älä koskaan korvaa sulaketta
ampeeriluvultaan suuremmalla
sulakkeella tai muulla esineellä.
• Käytä aina alkuperäistä
Toyota-sulaketta tai vastaavaa. Älä
koskaan korvaa sulaketta
sähköjohdolla, ei edes väliaikaisesti.
• Älä tee muutoksia sulakkeisiin tai
sulakerasioihin.
HUOMAA
Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata
ylikuormituksen aiheuttaja.
7.3.12 Polttimot
Voit vaihtaa polttimoita itse. Vaihtamisen
vaikeusaste riippuu polttimoista. Koska
on vaarana, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan
valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa
ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
Ennen polttimon vaihtoa
Tarkista vaihdettavan polttimon
tehoarvo. (→s. 440)
7.3 Tee-se-itse-huolto
377
7
Huolto ja hoito

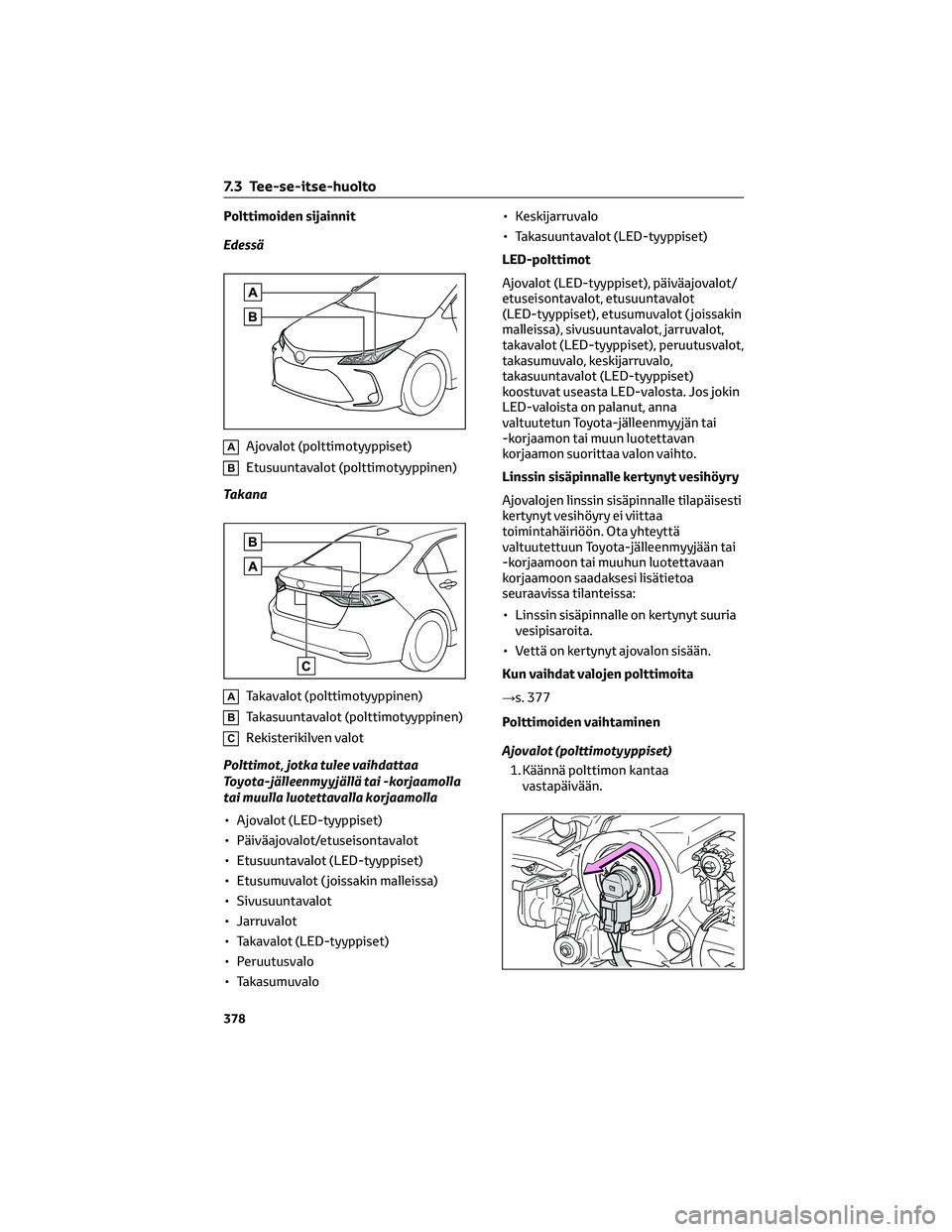

Polttimoiden sijainnit
Edessä
AAjovalot (polttimotyyppiset)
BEtusuuntavalot (polttimotyyppinen)
Takana
ATakavalot (polttimotyyppinen)
BTakasuuntavalot (polttimotyyppinen)
CRekisterikilven valot
Polttimot, jotka tulee vaihdattaa
Toyota-jälleenmyyjällä tai -korjaamolla
tai muulla luotettavalla korjaamolla
• Ajovalot (LED-tyyppiset)
• Päiväajovalot/etuseisontavalot
• Etusuuntavalot (LED-tyyppiset)
• Etusumuvalot ( joissakin malleissa)
• Sivusuuntavalot
• Jarruvalot
• Takavalot (LED-tyyppiset)
• Peruutusvalo
• Takasumuvalo• Keskijarruvalo
• Takasuuntavalot (LED-tyyppiset)
LED-polttimot
Ajovalot (LED-tyyppiset), päiväajovalot/
etuseisontavalot, etusuuntavalot
(LED-tyyppiset), etusumuvalot ( joissakin
malleissa), sivusuuntavalot, jarruvalot,
takavalot (LED-tyyppiset), peruutusvalot,
takasumuvalo, keskijarruvalo,
takasuuntavalot (LED-tyyppiset)
koostuvat useasta LED-valosta. Jos jokin
LED-valoista on palanut, anna
valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon suorittaa valon vaihto.
Linssin sisäpinnalle kertynyt vesihöyry
Ajovalojen linssin sisäpinnalle tilapäisesti
kertynyt vesihöyry ei viittaa
toimintahäiriöön. Ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon saadaksesi lisätietoa
seuraavissa tilanteissa:
• Linssin sisäpinnalle on kertynyt suuria
vesipisaroita.
• Vettä on kertynyt ajovalon sisään.
Kun vaihdat valojen polttimoita
→s. 377
Polttimoiden vaihtaminen
Ajovalot (polttimotyyppiset)
1. Käännä polttimon kantaa
vastapäivään.
7.3 Tee-se-itse-huolto
378

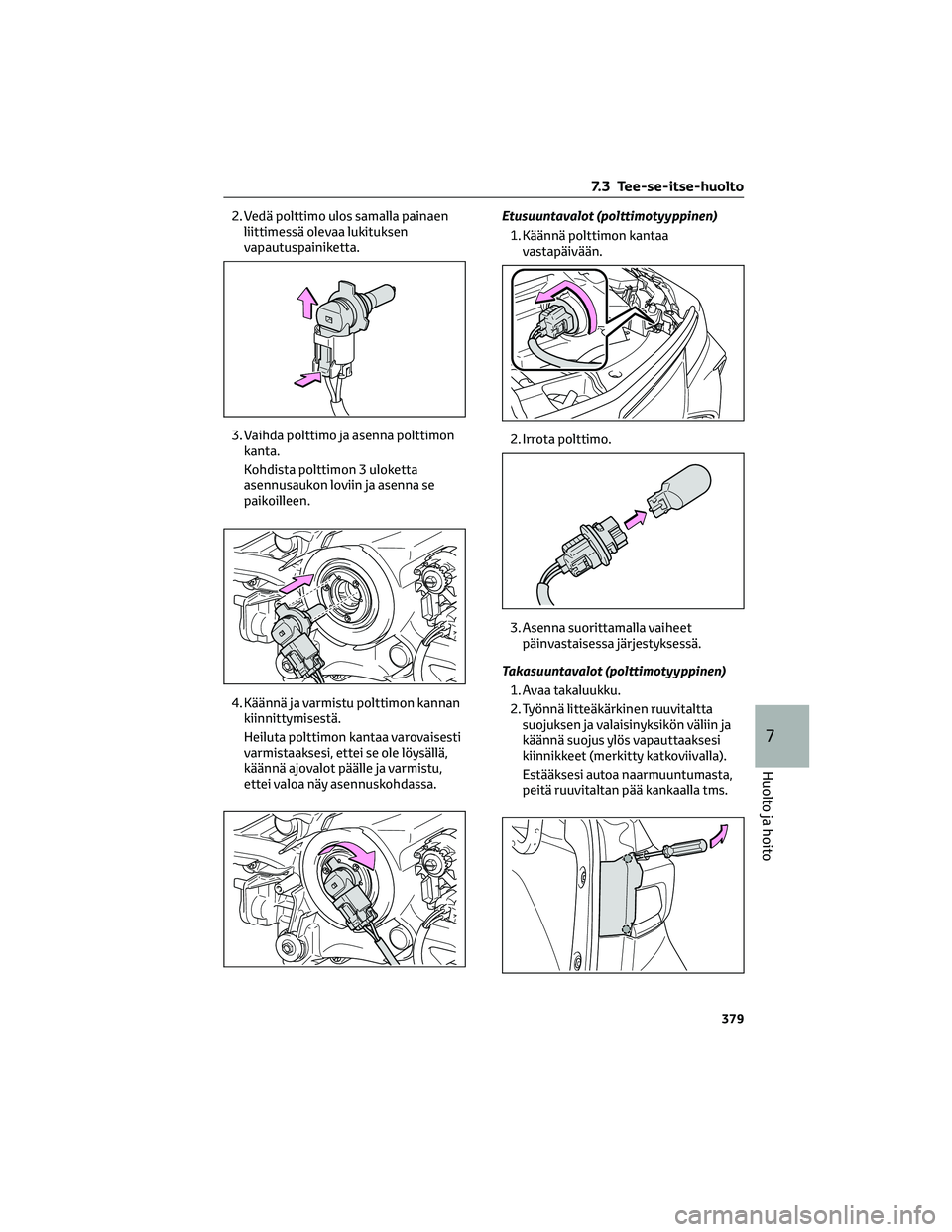

2. Vedä polttimo ulos samalla painaen
liittimessä olevaa lukituksen
vapautuspainiketta.
3. Vaihda polttimo ja asenna polttimon
kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
4. Käännä ja varmistu polttimon kannan
kiinnittymisestä.
Heiluta polttimon kantaa varovaisesti
varmistaaksesi, ettei se ole löysällä,
käännä ajovalot päälle ja varmistu,
ettei valoa näy asennuskohdassa.Etusuuntavalot (polttimotyyppinen)
1. Käännä polttimon kantaa
vastapäivään.
2. Irrota polttimo.
3. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
Takasuuntavalot (polttimotyyppinen)
1. Avaa takaluukku.
2. Työnnä litteäkärkinen ruuvitaltta
suojuksen ja valaisinyksikön väliin ja
käännä suojus ylös vapauttaaksesi
kiinnikkeet (merkitty katkoviivalla).
Estääksesi autoa naarmuuntumasta,
peitä ruuvitaltan pää kankaalla tms.
7.3 Tee-se-itse-huolto
379
7
Huolto ja hoito

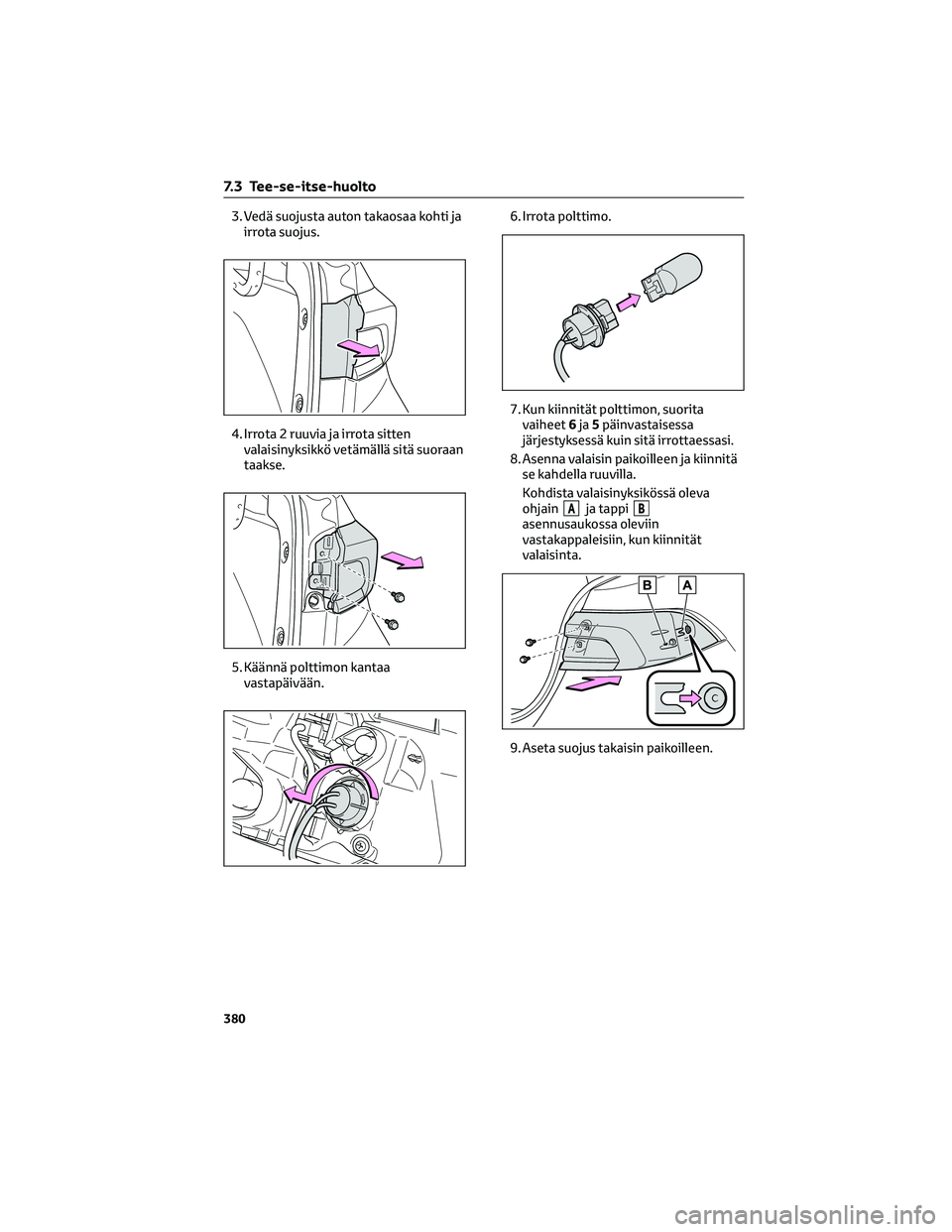

3. Vedä suojusta auton takaosaa kohti ja
irrota suojus.
4. Irrota 2 ruuvia ja irrota sitten
valaisinyksikkö vetämällä sitä suoraan
taakse.
5. Käännä polttimon kantaa
vastapäivään.6. Irrota polttimo.
7. Kun kiinnität polttimon, suorita
vaiheet6ja5päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
8. Asenna valaisin paikoilleen ja kiinnitä
se kahdella ruuvilla.
Kohdista valaisinyksikössä oleva
ohjain
Aja tappiBasennusaukossa oleviin
vastakappaleisiin, kun kiinnität
valaisinta.
9. Aseta suojus takaisin paikoilleen.
7.3 Tee-se-itse-huolto
380

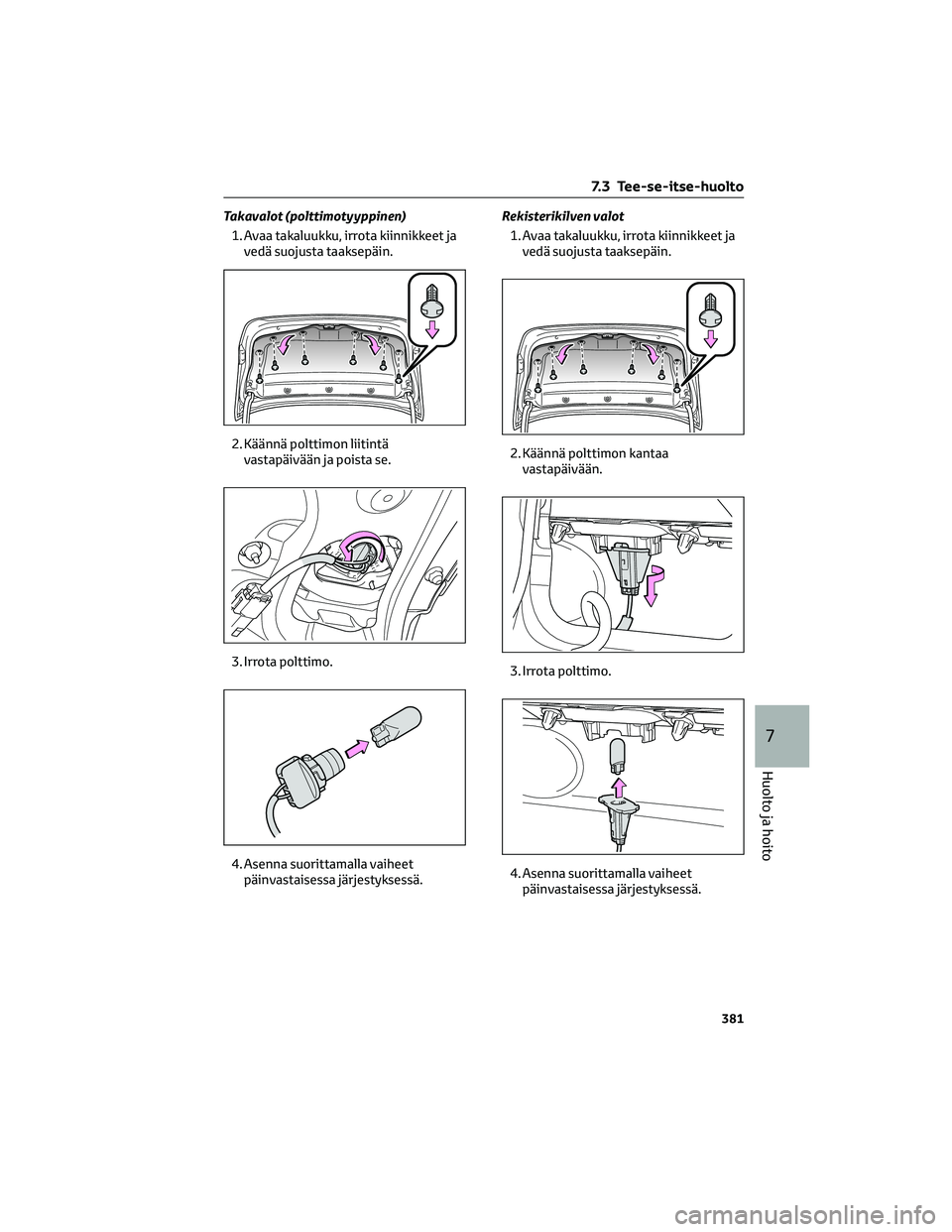

Takavalot (polttimotyyppinen)
1. Avaa takaluukku, irrota kiinnikkeet ja
vedä suojusta taaksepäin.
2. Käännä polttimon liitintä
vastapäivään ja poista se.
3. Irrota polttimo.
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.Rekisterikilven valot
1. Avaa takaluukku, irrota kiinnikkeet ja
vedä suojusta taaksepäin.
2. Käännä polttimon kantaa
vastapäivään.
3. Irrota polttimo.
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
7.3 Tee-se-itse-huolto
381
7
Huolto ja hoito

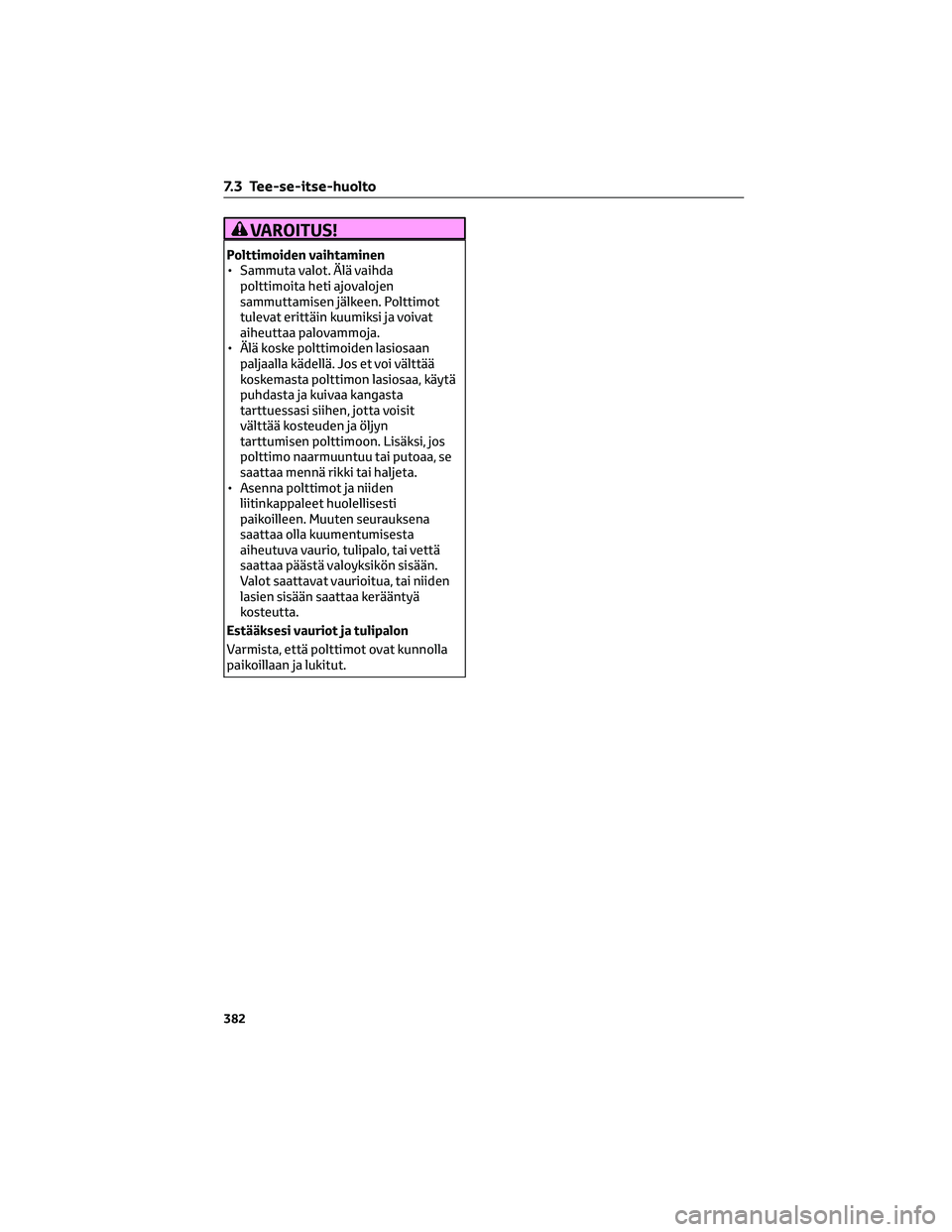

VAROITUS!
Polttimoiden vaihtaminen
• Sammuta valot. Älä vaihda
polttimoita heti ajovalojen
sammuttamisen jälkeen. Polttimot
tulevat erittäin kuumiksi ja voivat
aiheuttaa palovammoja.
• Älä koske polttimoiden lasiosaan
paljaalla kädellä. Jos et voi välttää
koskemasta polttimon lasiosaa, käytä
puhdasta ja kuivaa kangasta
tarttuessasi siihen, jotta voisit
välttää kosteuden ja öljyn
tarttumisen polttimoon. Lisäksi, jos
polttimo naarmuuntuu tai putoaa, se
saattaa mennä rikki tai haljeta.
• Asenna polttimot ja niiden
liitinkappaleet huolellisesti
paikoilleen. Muuten seurauksena
saattaa olla kuumentumisesta
aiheutuva vaurio, tulipalo, tai vettä
saattaa päästä valoyksikön sisään.
Valot saattavat vaurioitua, tai niiden
lasien sisään saattaa kerääntyä
kosteutta.
Estääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla
paikoillaan ja lukitut.
7.3 Tee-se-itse-huolto
