2022 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

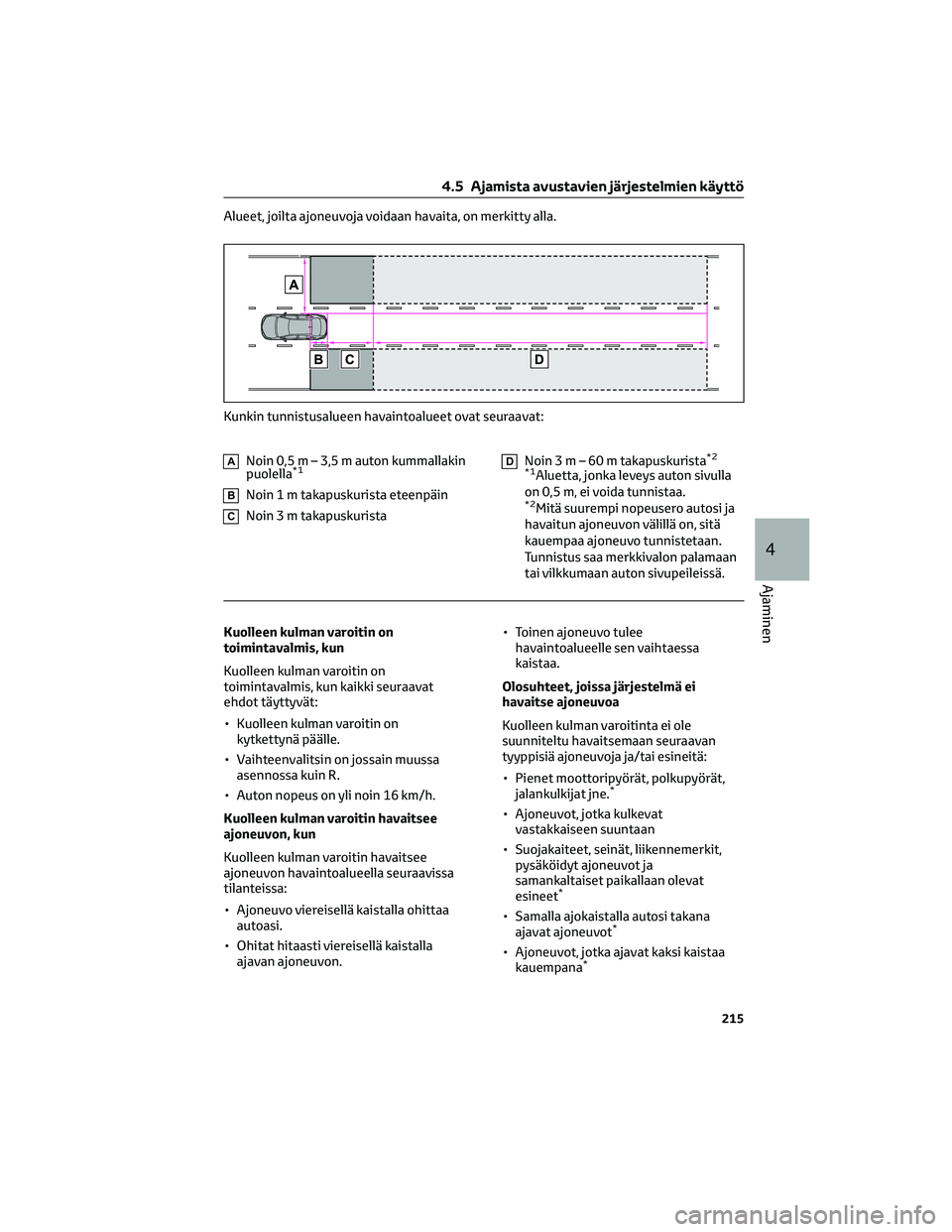

Alueet, joilta ajoneuvoja voidaan havaita, on merkitty alla.
ANoin 0,5 m – 3,5 m auton kummallakin
puolella*1
BNoin 1 m takapuskurista eteenpäin
CNoin 3 m takapuskurista
DNoin3m–60mtakapuskurista*2
*1
Aluetta, jonka leveys auton sivulla
on 0,5 m, ei voida tunnistaa.
*2Mitä suurempi nopeusero autosi ja
havaitun ajoneuvon välillä on, sitä
kauempaa ajoneuvo tunnistetaan.
Tunnistus saa merkkivalon palamaan
tai vilkkumaan auton sivupeileissä.
Kuolleen kulman varoitin on
toimintavalmis, kun
Kuolleen kulman varoitin on
toimintavalmis, kun kaikki seuraavat
ehdot täyttyvät:
• Kuolleen kulman varoitin on
kytkettynä päälle.
• Vaihteenvalitsin on jossain muussa
asennossa kuin R.
• Auton nopeus on yli noin 16 km/h.
Kuolleen kulman varoitin havaitsee
ajoneuvon, kun
Kuolleen kulman varoitin havaitsee
ajoneuvon havaintoalueella seuraavissa
tilanteissa:
• Ajoneuvo viereisellä kaistalla ohittaa
autoasi.
• Ohitat hitaasti viereisellä kaistalla
ajavan ajoneuvon.• Toinen ajoneuvo tulee
havaintoalueelle sen vaihtaessa
kaistaa.
Olosuhteet, joissa järjestelmä ei
havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole
suunniteltu havaitsemaan seuraavan
tyyppisiä ajoneuvoja ja/tai esineitä:
• Pienet moottoripyörät, polkupyörät,
jalankulkijat jne.
*
• Ajoneuvot, jotka kulkevat
vastakkaiseen suuntaan
• Suojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja
samankaltaiset paikallaan olevat
esineet
*
• Samalla ajokaistalla autosi takana
ajavat ajoneuvot*
• Ajoneuvot, jotka ajavat kaksi kaistaa
kauempana*
Kunkin tunnistusalueen havaintoalueet ovat seuraavat:
4.5 Ajamista avustavien järjestelmien käyttö
215
4
Ajaminen

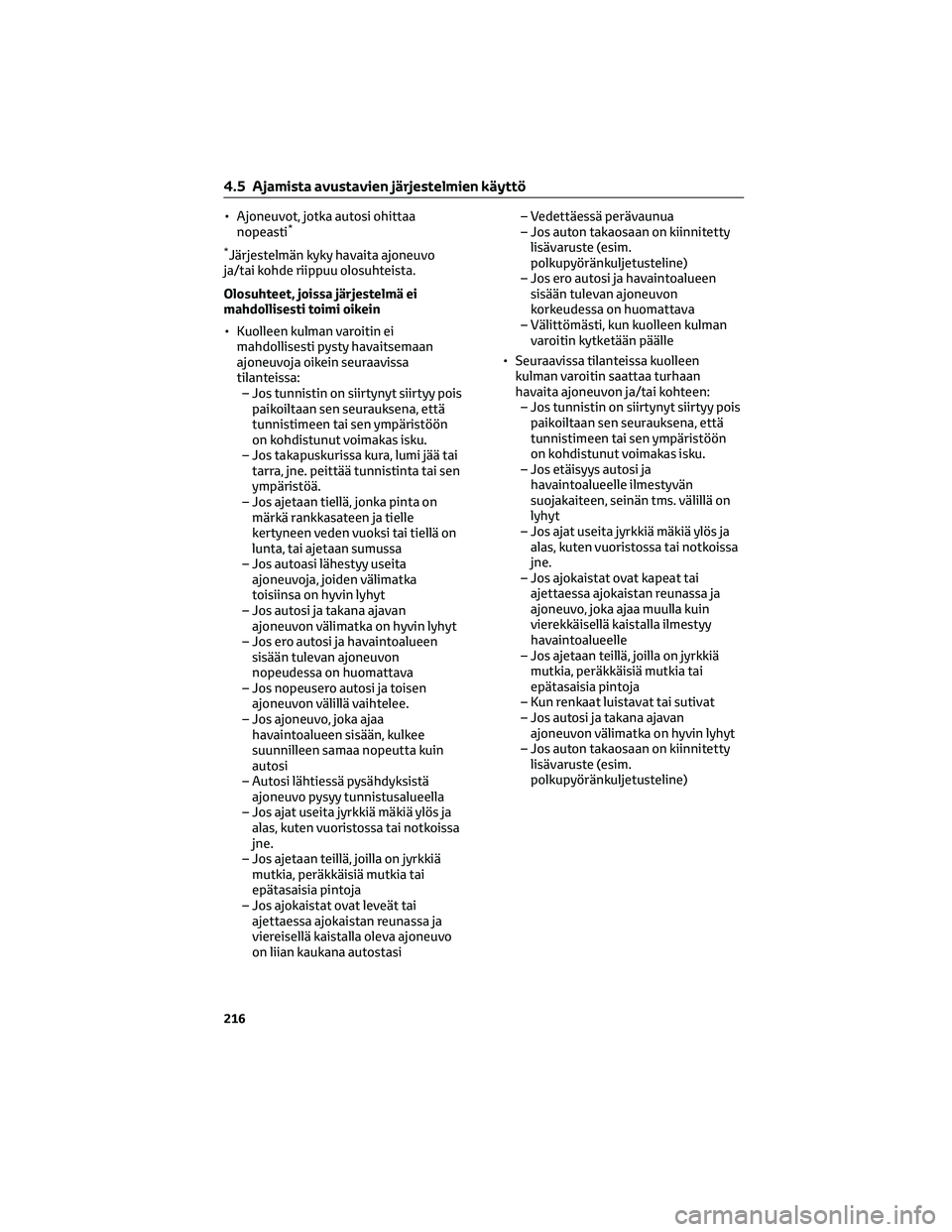

• Ajoneuvot, jotka autosi ohittaa
nopeasti*
*
Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
Olosuhteet, joissa järjestelmä ei
mahdollisesti toimi oikein
• Kuolleen kulman varoitin ei
mahdollisesti pysty havaitsemaan
ajoneuvoja oikein seuraavissa
tilanteissa:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku.
– Jos takapuskurissa kura, lumi jää tai
tarra, jne. peittää tunnistinta tai sen
ympäristöä.
– Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle
kertyneen veden vuoksi tai tiellä on
lunta, tai ajetaan sumussa
– Jos autoasi lähestyy useita
ajoneuvoja, joiden välimatka
toisiinsa on hyvin lyhyt
– Jos autosi ja takana ajavan
ajoneuvon välimatka on hyvin lyhyt
– Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon
nopeudessa on huomattava
– Jos nopeusero autosi ja toisen
ajoneuvon välillä vaihtelee.
– Jos ajoneuvo, joka ajaa
havaintoalueen sisään, kulkee
suunnilleen samaa nopeutta kuin
autosi
– Autosi lähtiessä pysähdyksistä
ajoneuvo pysyy tunnistusalueella
– Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten vuoristossa tai notkoissa
jne.
– Jos ajetaan teillä, joilla on jyrkkiä
mutkia, peräkkäisiä mutkia tai
epätasaisia pintoja
– Jos ajokaistat ovat leveät tai
ajettaessa ajokaistan reunassa ja
viereisellä kaistalla oleva ajoneuvo
on liian kaukana autostasi– Vedettäessä perävaunua
– Jos auton takaosaan on kiinnitetty
lisävaruste (esim.
polkupyöränkuljetusteline)
– Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon
korkeudessa on huomattava
– Välittömästi, kun kuolleen kulman
varoitin kytketään päälle
• Seuraavissa tilanteissa kuolleen
kulman varoitin saattaa turhaan
havaita ajoneuvon ja/tai kohteen:
– Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön
on kohdistunut voimakas isku.
– Jos etäisyys autosi ja
havaintoalueelle ilmestyvän
suojakaiteen, seinän tms. välillä on
lyhyt
– Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten vuoristossa tai notkoissa
jne.
– Jos ajokaistat ovat kapeat tai
ajettaessa ajokaistan reunassa ja
ajoneuvo, joka ajaa muulla kuin
vierekkäisellä kaistalla ilmestyy
havaintoalueelle
– Jos ajetaan teillä, joilla on jyrkkiä
mutkia, peräkkäisiä mutkia tai
epätasaisia pintoja
– Kun renkaat luistavat tai sutivat
– Jos autosi ja takana ajavan
ajoneuvon välimatka on hyvin lyhyt
– Jos auton takaosaan on kiinnitetty
lisävaruste (esim.
polkupyöränkuljetusteline)
4.5 Ajamista avustavien järjestelmien käyttö
216

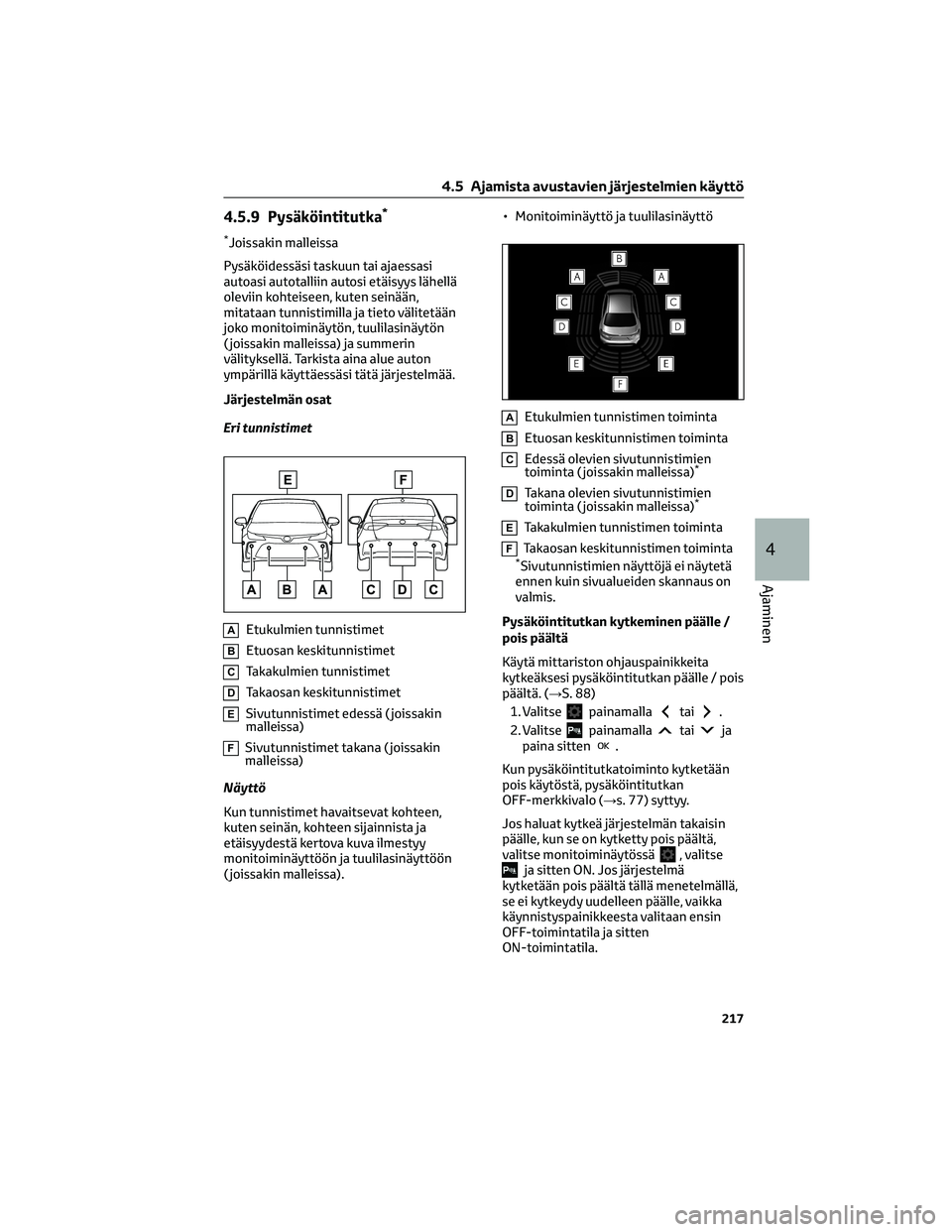

4.5.9 Pysäköintitutka*
*Joissakin malleissa
Pysäköidessäsi taskuun tai ajaessasi
autoasi autotalliin autosi etäisyys lähellä
oleviin kohteiseen, kuten seinään,
mitataan tunnistimilla ja tieto välitetään
joko monitoiminäytön, tuulilasinäytön
( joissakin malleissa) ja summerin
välityksellä. Tarkista aina alue auton
ympärillä käyttäessäsi tätä järjestelmää.
Järjestelmän osat
Eri tunnistimet
AEtukulmien tunnistimet
BEtuosan keskitunnistimet
CTakakulmien tunnistimet
DTakaosan keskitunnistimet
ESivutunnistimet edessä ( joissakin
malleissa)
FSivutunnistimet takana ( joissakin
malleissa)
Näyttö
Kun tunnistimet havaitsevat kohteen,
kuten seinän, kohteen sijainnista ja
etäisyydestä kertova kuva ilmestyy
monitoiminäyttöön ja tuulilasinäyttöön
( joissakin malleissa).• Monitoiminäyttö ja tuulilasinäyttö
AEtukulmien tunnistimen toiminta
BEtuosan keskitunnistimen toiminta
CEdessä olevien sivutunnistimien
toiminta ( joissakin malleissa)*
DTakana olevien sivutunnistimien
toiminta ( joissakin malleissa)*
ETakakulmien tunnistimen toiminta
FTakaosan keskitunnistimen toiminta*Sivutunnistimien näyttöjä ei näytetä
ennen kuin sivualueiden skannaus on
valmis.
Pysäköintitutkan kytkeminen päälle /
pois päältä
Käytä mittariston ohjauspainikkeita
kytkeäksesi pysäköintitutkan päälle / pois
päältä. (→S. 88)
1. Valitse
painamallatai.
2. Valitse
painamallataija
paina sitten.
Kun pysäköintitutkatoiminto kytketään
pois käytöstä, pysäköintitutkan
OFF-merkkivalo (→s. 77) syttyy.
Jos haluat kytkeä järjestelmän takaisin
päälle, kun se on kytketty pois päältä,
valitse monitoiminäytössä
, valitseja sitten ON. Jos järjestelmä
kytketään pois päältä tällä menetelmällä,
se ei kytkeydy uudelleen päälle, vaikka
käynnistyspainikkeesta valitaan ensin
OFF-toimintatila ja sitten
ON-toimintatila.
4.5 Ajamista avustavien järjestelmien käyttö
217
4
Ajaminen

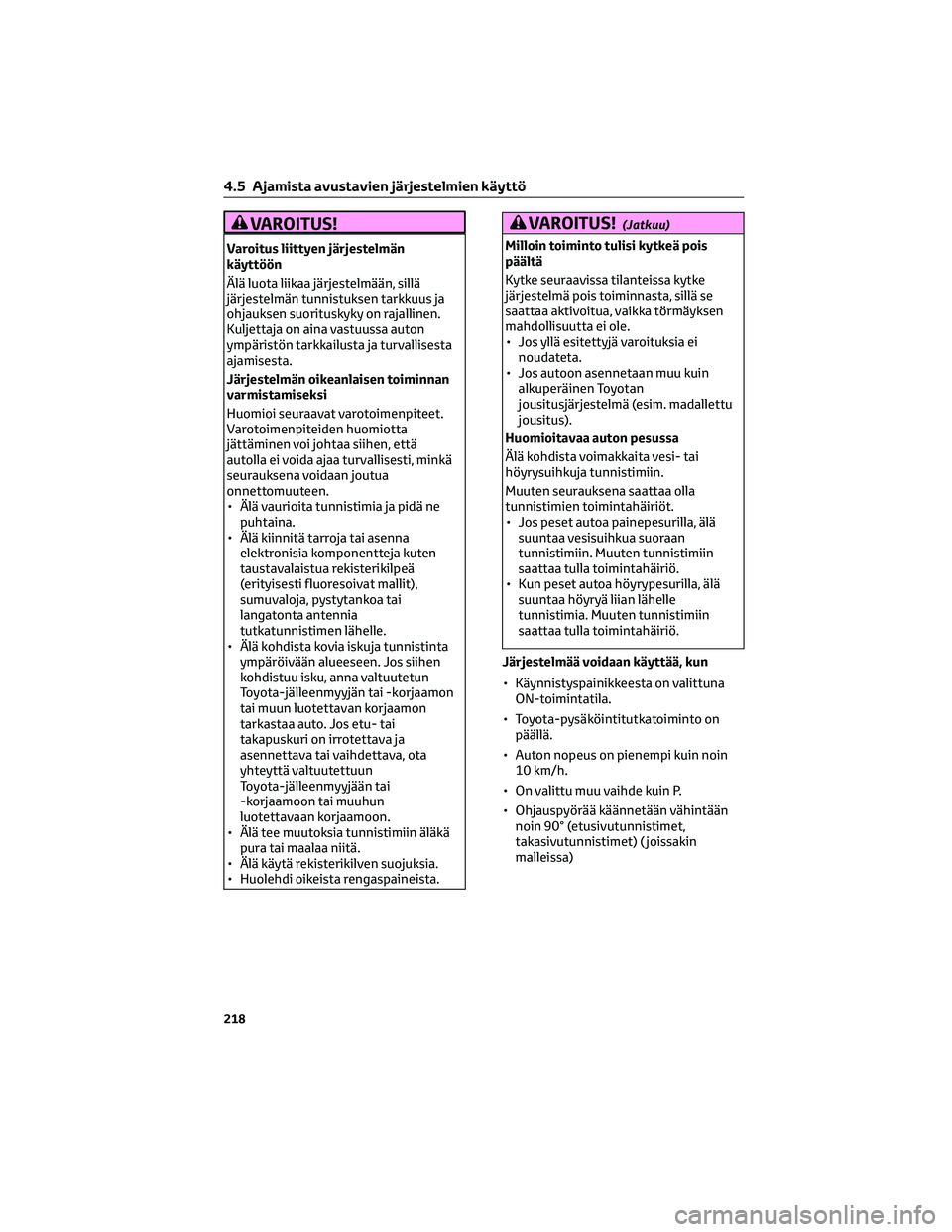

VAROITUS!
Varoitus liittyen järjestelmän
käyttöön
Älä luota liikaa järjestelmään, sillä
järjestelmän tunnistuksen tarkkuus ja
ohjauksen suorituskyky on rajallinen.
Kuljettaja on aina vastuussa auton
ympäristön tarkkailusta ja turvallisesta
ajamisesta.
Järjestelmän oikeanlaisen toiminnan
varmistamiseksi
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta
jättäminen voi johtaa siihen, että
autolla ei voida ajaa turvallisesti, minkä
seurauksena voidaan joutua
onnettomuuteen.
• Älä vaurioita tunnistimia ja pidä ne
puhtaina.
• Älä kiinnitä tarroja tai asenna
elektronisia komponentteja kuten
taustavalaistua rekisterikilpeä
(erityisesti fluoresoivat mallit),
sumuvaloja, pystytankoa tai
langatonta antennia
tutkatunnistimen lähelle.
• Älä kohdista kovia iskuja tunnistinta
ympäröivään alueeseen. Jos siihen
kohdistuu isku, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon
tarkastaa auto. Jos etu- tai
takapuskuri on irrotettava ja
asennettava tai vaihdettava, ota
yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
luotettavaan korjaamoon.
• Älä tee muutoksia tunnistimiin äläkä
pura tai maalaa niitä.
• Älä käytä rekisterikilven suojuksia.
• Huolehdi oikeista rengaspaineista.
VAROITUS!(Jatkuu)
Milloin toiminto tulisi kytkeä pois
päältä
Kytke seuraavissa tilanteissa kytke
järjestelmä pois toiminnasta, sillä se
saattaa aktivoitua, vaikka törmäyksen
mahdollisuutta ei ole.
• Jos yllä esitettyjä varoituksia ei
noudateta.
• Jos autoon asennetaan muu kuin
alkuperäinen Toyotan
jousitusjärjestelmä (esim. madallettu
jousitus).
Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai
höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla
tunnistimien toimintahäiriöt.
• Jos peset autoa painepesurilla, älä
suuntaa vesisuihkua suoraan
tunnistimiin. Muuten tunnistimiin
saattaa tulla toimintahäiriö.
• Kun peset autoa höyrypesurilla, älä
suuntaa höyryä liian lähelle
tunnistimia. Muuten tunnistimiin
saattaa tulla toimintahäiriö.
Järjestelmää voidaan käyttää, kun
• Käynnistyspainikkeesta on valittuna
ON-toimintatila.
• Toyota-pysäköintitutkatoiminto on
päällä.
• Auton nopeus on pienempi kuin noin
10 km/h.
• On valittu muu vaihde kuin P.
• Ohjauspyörää käännetään vähintään
noin 90° (etusivutunnistimet,
takasivutunnistimet) ( joissakin
malleissa)
4.5 Ajamista avustavien järjestelmien käyttö
218

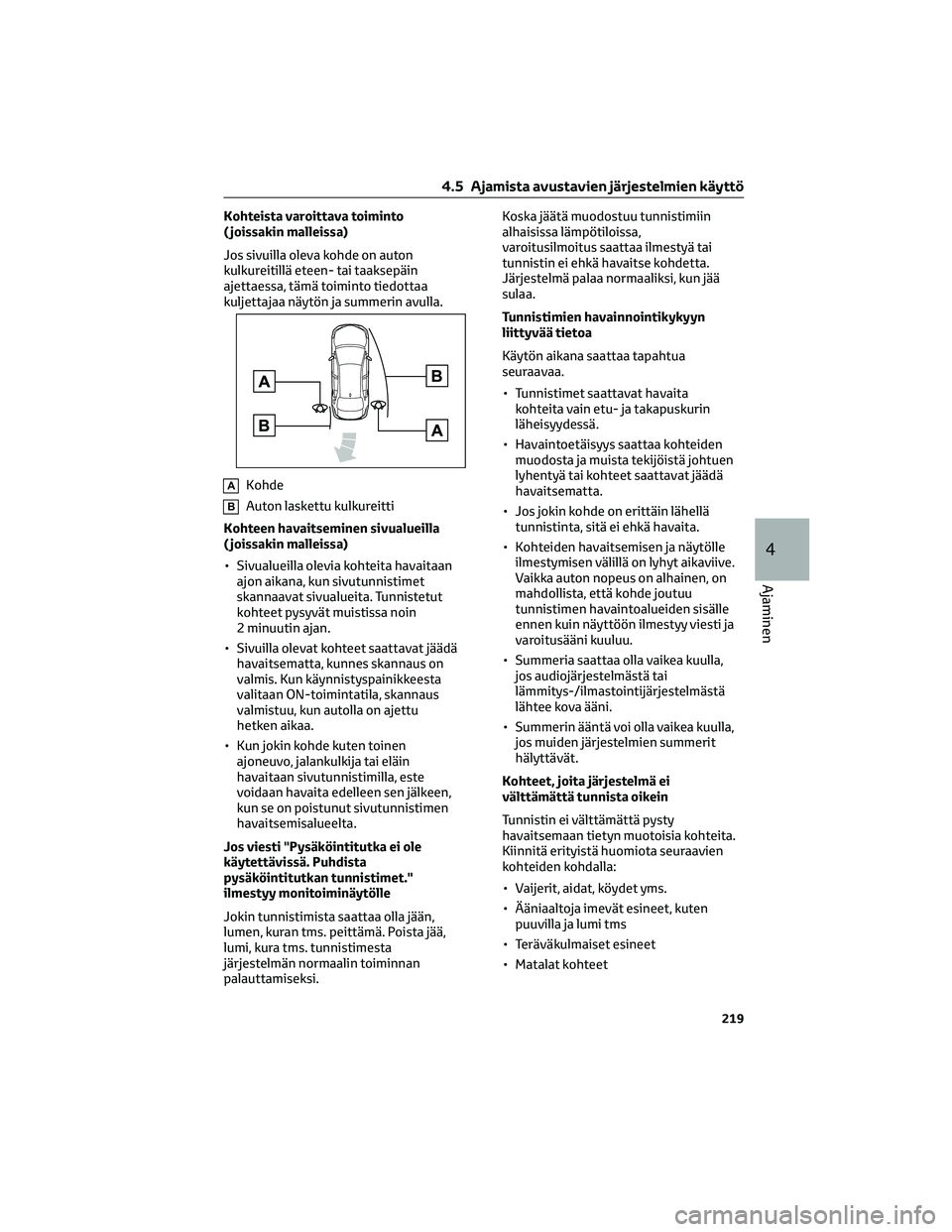

Kohteista varoittava toiminto
( joissakin malleissa)
Jos sivuilla oleva kohde on auton
kulkureitillä eteen- tai taaksepäin
ajettaessa, tämä toiminto tiedottaa
kuljettajaa näytön ja summerin avulla.
AKohde
BAuton laskettu kulkureitti
Kohteen havaitseminen sivualueilla
( joissakin malleissa)
• Sivualueilla olevia kohteita havaitaan
ajon aikana, kun sivutunnistimet
skannaavat sivualueita. Tunnistetut
kohteet pysyvät muistissa noin
2 minuutin ajan.
• Sivuilla olevat kohteet saattavat jäädä
havaitsematta, kunnes skannaus on
valmis. Kun käynnistyspainikkeesta
valitaan ON-toimintatila, skannaus
valmistuu, kun autolla on ajettu
hetken aikaa.
• Kun jokin kohde kuten toinen
ajoneuvo, jalankulkija tai eläin
havaitaan sivutunnistimilla, este
voidaan havaita edelleen sen jälkeen,
kun se on poistunut sivutunnistimen
havaitsemisalueelta.
Jos viesti "Pysäköintitutka ei ole
käytettävissä. Puhdista
pysäköintitutkan tunnistimet."
ilmestyy monitoiminäytölle
Jokin tunnistimista saattaa olla jään,
lumen, kuran tms. peittämä. Poista jää,
lumi, kura tms. tunnistimesta
järjestelmän normaalin toiminnan
palauttamiseksi.Koska jäätä muodostuu tunnistimiin
alhaisissa lämpötiloissa,
varoitusilmoitus saattaa ilmestyä tai
tunnistin ei ehkä havaitse kohdetta.
Järjestelmä palaa normaaliksi, kun jää
sulaa.
Tunnistimien havainnointikykyyn
liittyvää tietoa
Käytön aikana saattaa tapahtua
seuraavaa.
• Tunnistimet saattavat havaita
kohteita vain etu- ja takapuskurin
läheisyydessä.
• Havaintoetäisyys saattaa kohteiden
muodosta ja muista tekijöistä johtuen
lyhentyä tai kohteet saattavat jäädä
havaitsematta.
• Jos jokin kohde on erittäin lähellä
tunnistinta, sitä ei ehkä havaita.
• Kohteiden havaitsemisen ja näytölle
ilmestymisen välillä on lyhyt aikaviive.
Vaikka auton nopeus on alhainen, on
mahdollista, että kohde joutuu
tunnistimen havaintoalueiden sisälle
ennen kuin näyttöön ilmestyy viesti ja
varoitusääni kuuluu.
• Summeria saattaa olla vaikea kuulla,
jos audiojärjestelmästä tai
lämmitys-/ilmastointijärjestelmästä
lähtee kova ääni.
• Summerin ääntä voi olla vaikea kuulla,
jos muiden järjestelmien summerit
hälyttävät.
Kohteet, joita järjestelmä ei
välttämättä tunnista oikein
Tunnistin ei välttämättä pysty
havaitsemaan tietyn muotoisia kohteita.
Kiinnitä erityistä huomiota seuraavien
kohteiden kohdalla:
• Vaijerit, aidat, köydet yms.
• Ääniaaltoja imevät esineet, kuten
puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat kohteet
4.5 Ajamista avustavien järjestelmien käyttö
219
4
Ajaminen

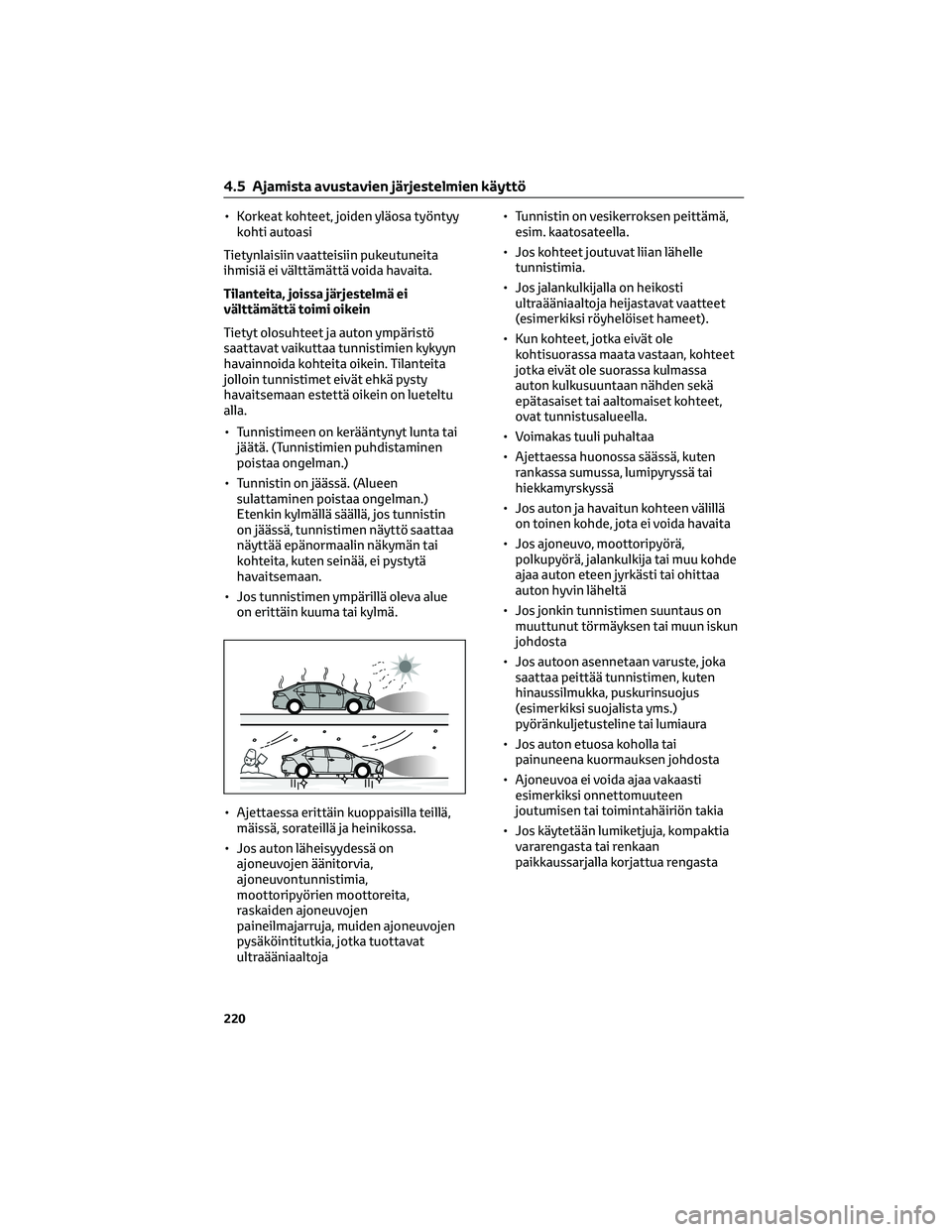

• Korkeat kohteet, joiden yläosa työntyy
kohti autoasi
Tietynlaisiin vaatteisiin pukeutuneita
ihmisiä ei välttämättä voida havaita.
Tilanteita, joissa järjestelmä ei
välttämättä toimi oikein
Tietyt olosuhteet ja auton ympäristö
saattavat vaikuttaa tunnistimien kykyyn
havainnoida kohteita oikein. Tilanteita
jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein on lueteltu
alla.
• Tunnistimeen on kerääntynyt lunta tai
jäätä. (Tunnistimien puhdistaminen
poistaa ongelman.)
• Tunnistin on jäässä. (Alueen
sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin
on jäässä, tunnistimen näyttö saattaa
näyttää epänormaalin näkymän tai
kohteita, kuten seinää, ei pystytä
havaitsemaan.
• Jos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä.
• Ajettaessa erittäin kuoppaisilla teillä,
mäissä, sorateillä ja heinikossa.
• Jos auton läheisyydessä on
ajoneuvojen äänitorvia,
ajoneuvontunnistimia,
moottoripyörien moottoreita,
raskaiden ajoneuvojen
paineilmajarruja, muiden ajoneuvojen
pysäköintitutkia, jotka tuottavat
ultraääniaaltoja• Tunnistin on vesikerroksen peittämä,
esim. kaatosateella.
• Jos kohteet joutuvat liian lähelle
tunnistimia.
• Jos jalankulkijalla on heikosti
ultraääniaaltoja heijastavat vaatteet
(esimerkiksi röyhelöiset hameet).
• Kun kohteet, jotka eivät ole
kohtisuorassa maata vastaan, kohteet
jotka eivät ole suorassa kulmassa
auton kulkusuuntaan nähden sekä
epätasaiset tai aaltomaiset kohteet,
ovat tunnistusalueella.
• Voimakas tuuli puhaltaa
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Jos auton ja havaitun kohteen välillä
on toinen kohde, jota ei voida havaita
• Jos ajoneuvo, moottoripyörä,
polkupyörä, jalankulkija tai muu kohde
ajaa auton eteen jyrkästi tai ohittaa
auton hyvin läheltä
• Jos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
• Jos autoon asennetaan varuste, joka
saattaa peittää tunnistimen, kuten
hinaussilmukka, puskurinsuojus
(esimerkiksi suojalista yms.)
pyöränkuljetusteline tai lumiaura
• Jos auton etuosa koholla tai
painuneena kuormauksen johdosta
• Ajoneuvoa ei voida ajaa vakaasti
esimerkiksi onnettomuuteen
joutumisen tai toimintahäiriön takia
• Jos käytetään lumiketjuja, kompaktia
vararengasta tai renkaan
paikkaussarjalla korjattua rengasta
4.5 Ajamista avustavien järjestelmien käyttö
220

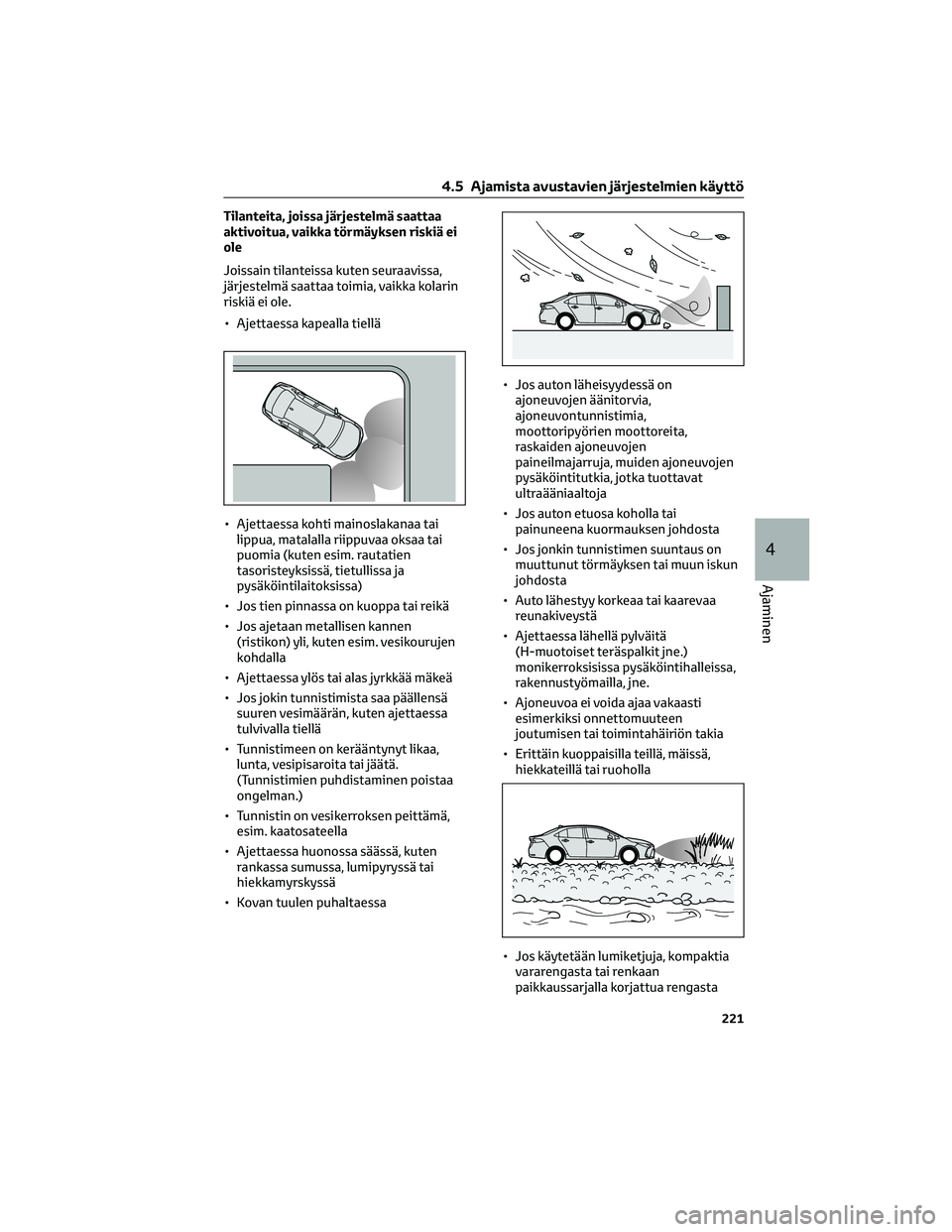

Tilanteita, joissa järjestelmä saattaa
aktivoitua, vaikka törmäyksen riskiä ei
ole
Joissain tilanteissa kuten seuraavissa,
järjestelmä saattaa toimia, vaikka kolarin
riskiä ei ole.
• Ajettaessa kapealla tiellä
• Ajettaessa kohti mainoslakanaa tai
lippua, matalalla riippuvaa oksaa tai
puomia (kuten esim. rautatien
tasoristeyksissä, tietullissa ja
pysäköintilaitoksissa)
• Jos tien pinnassa on kuoppa tai reikä
• Jos ajetaan metallisen kannen
(ristikon) yli, kuten esim. vesikourujen
kohdalla
• Ajettaessa ylös tai alas jyrkkää mäkeä
• Jos jokin tunnistimista saa päällensä
suuren vesimäärän, kuten ajettaessa
tulvivalla tiellä
• Tunnistimeen on kerääntynyt likaa,
lunta, vesipisaroita tai jäätä.
(Tunnistimien puhdistaminen poistaa
ongelman.)
• Tunnistin on vesikerroksen peittämä,
esim. kaatosateella
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Kovan tuulen puhaltaessa• Jos auton läheisyydessä on
ajoneuvojen äänitorvia,
ajoneuvontunnistimia,
moottoripyörien moottoreita,
raskaiden ajoneuvojen
paineilmajarruja, muiden ajoneuvojen
pysäköintitutkia, jotka tuottavat
ultraääniaaltoja
• Jos auton etuosa koholla tai
painuneena kuormauksen johdosta
• Jos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
• Auto lähestyy korkeaa tai kaarevaa
reunakiveystä
• Ajettaessa lähellä pylväitä
(H-muotoiset teräspalkit jne.)
monikerroksisissa pysäköintihalleissa,
rakennustyömailla, jne.
• Ajoneuvoa ei voida ajaa vakaasti
esimerkiksi onnettomuuteen
joutumisen tai toimintahäiriön takia
• Erittäin kuoppaisilla teillä, mäissä,
hiekkateillä tai ruoholla
• Jos käytetään lumiketjuja, kompaktia
vararengasta tai renkaan
paikkaussarjalla korjattua rengasta
4.5 Ajamista avustavien järjestelmien käyttö
221
4
Ajaminen

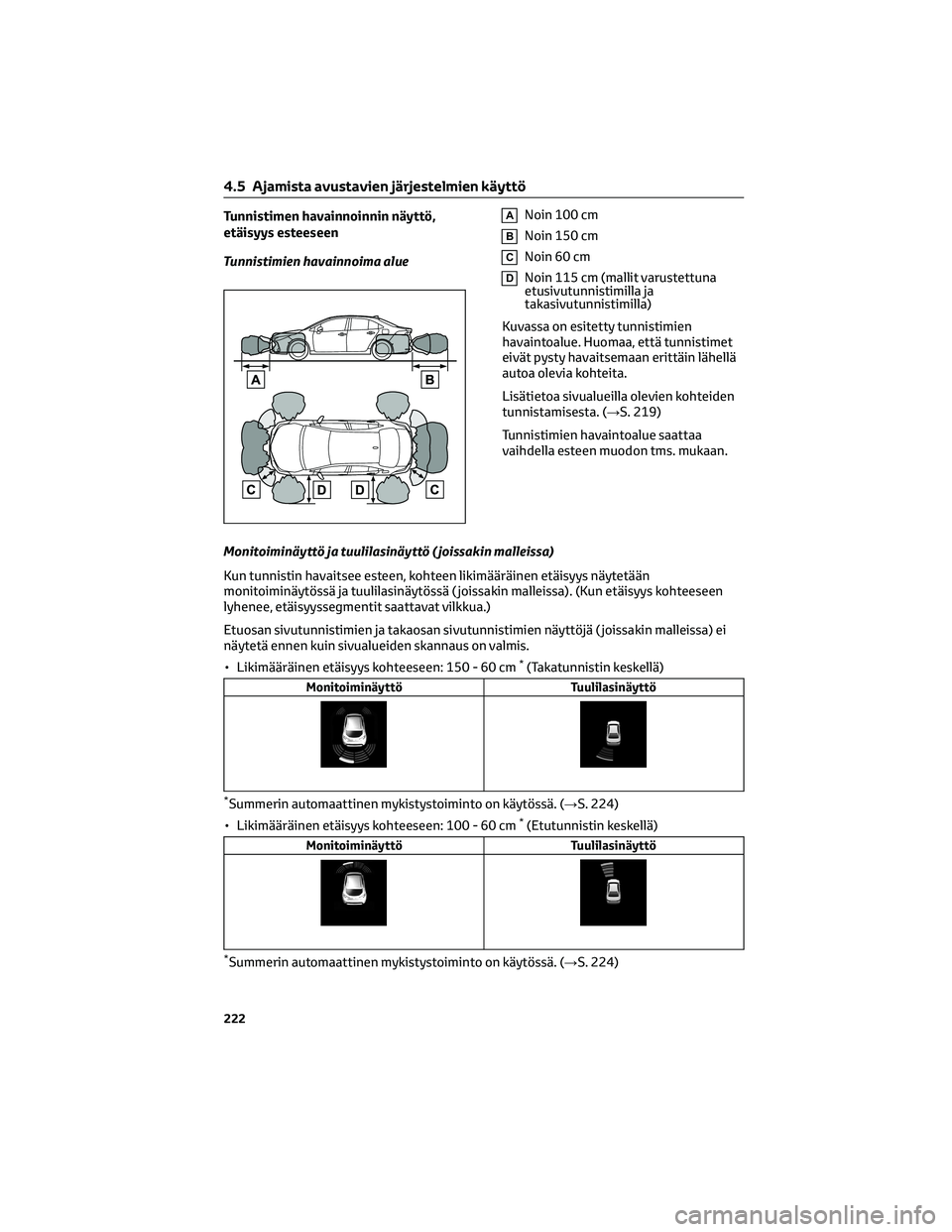

Tunnistimen havainnoinnin näyttö,
etäisyys esteeseen
Tunnistimien havainnoima alueANoin 100 cm
BNoin 150 cm
CNoin 60 cm
DNoin 115 cm (mallit varustettuna
etusivutunnistimilla ja
takasivutunnistimilla)
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnistimet
eivät pysty havaitsemaan erittäin lähellä
autoa olevia kohteita.
Lisätietoa sivualueilla olevien kohteiden
tunnistamisesta. (→S. 219)
Tunnistimien havaintoalue saattaa
vaihdella esteen muodon tms. mukaan.
Monitoiminäyttö ja tuulilasinäyttö ( joissakin malleissa)
Kun tunnistin havaitsee esteen, kohteen likimääräinen etäisyys näytetään
monitoiminäytössä ja tuulilasinäytössä ( joissakin malleissa). (Kun etäisyys kohteeseen
lyhenee, etäisyyssegmentit saattavat vilkkua.)
Etuosan sivutunnistimien ja takaosan sivutunnistimien näyttöjä ( joissakin malleissa) ei
näytetä ennen kuin sivualueiden skannaus on valmis.
• Likimääräinen etäisyys kohteeseen: 150 - 60 cm
*(Takatunnistin keskellä)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
• Likimääräinen etäisyys kohteeseen: 100 - 60 cm
*(Etutunnistin keskellä)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
4.5 Ajamista avustavien järjestelmien käyttö
222
