Page 393 of 546

7.2.11 Hvis bilen overopphetes
Følgende kan være indikasjoner på at
bilen din er overopphetet.
• Kjølevæsketemperaturmåleren
(→s. 77, s. 73) er i rød sone, eller du
mister hybridsystemkraften.
(For eksempel når bilens hastighet
ikke øker.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" (høy
motorkjølevæsketemperatur. Stopp
på et trygt sted. Se brukerhåndboken)
eller "Hybrid System Overheated
Output Power Reduced"
(hybridsystemet er overopphetet.
Redusert effekt) vises i
multiinformasjonsdisplayet.
• Det kommer damp fra under panseret.
Korrigering
Hvis temperaturmåleren for
motorkjølevæske kommer inn i det røde
området eller meldingen "Engine Coolant
Temp High Stop in a Safe Place See Owner’s
Manual" (Høy motorkjølevæsketemperatur,
stopp på et trygt sted og se
brukerhåndboken) vises på
multiinformasjonsdisplayet
1. Stans bilen på et trygt sted og slå av
klimaanlegget. Slå deretter av
hybridsystemet.
2. Hvis du ser damp: Åpne panseret
forsiktig når dampen er forsvunnet.
Hvis du ikke ser damp: Løft panseret
forsiktig opp.
3. Når hybridsystemet er tilstrekkelig
nedkjølt, kan du kontrollere om det er
lekkasjer på slangene eller
radiatorkjernen (radiatoren).
ARadiator
BKjølevifte
Hvis det lekker ut mye kjølevæske,
må du umiddelbart kontakte en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
4. Kjølenivået er tilfredsstillende når det
er mellom linjene "F" og "L" på
beholderen.
ABeholder
B"F"-strek
C"L"-strek
7.2 Tiltak i en nødssituasjon
391
7
HVIS DET OPPSTÅR PROBLEMER
Page 394 of 546

5. Etterfyll kjølevæske ved behov.
I en nødssituasjon kan vann brukes
hvis kjølevæske ikke er tilgjengelig.
6. Start hybridsystemet og slå på
klimaanlegget for å kontrollere om
radiatorens kjølevifter fungerer, og for
å se etter kjølevæskelekkasjer fra
radiatoren eller slangene.
Viften starter umiddelbart når
klimaanlegget slås på rett etter en
kaldstart. Sjekk at viften fungerer ved
å kontrollere viftelyden og strømmen
av tilluft. Hvis det er vanskelig å
kontrollere, kan du slå av og på
klimaanlegget flere ganger. (Viften
fungerer ikke alltid ved minusgrader.)
7. Hvis viften ikke er i drift: Stopp
hybridsystemet umiddelbart, og
kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig
verksted. Hvis viften er i drift: Få bilen
kontrollert av nærmeste autoriserte
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted
Hvis meldingen "Hybrid System Overheated
Output Power Reduced" (hybridsystemet er
overopphetet. Redusert effekt) vises i
multiinformasjonsdisplayet
1. Stans bilen på et sikkert sted.
2. Stopp hybridsystemet, og løft
forsiktig opp panseret.3. Når hybridsystemet er nedkjølt, kan
du kontrollere om det er lekkasjer på
slangene eller radiatorkjernen
(radiatoren).
Hvis det lekker ut mye kjølevæske, må
du umiddelbart kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
ARadiator
BKjølevifte
Hvis det lekker ut mye kjølevæske,
må du umiddelbart kontakte en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
4. Kjølenivået er tilfredsstillende når det
er mellom linjene "F" og "L" på
beholderen.
ABeholder
B"F"-strek
C"L"-strek
7.2 Tiltak i en nødssituasjon
392
Page 395 of 546

5. Etterfyll kjølevæske ved behov.
Hvis det er tilsatt vann i en
nødssituasjon, må bilen kontrolleres
av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted så snart som
mulig.
6. Etter å ha stanset hybridsystemet og
ventet i 5 minutter eller mer, starter
du hybridsystemet igjen og
kontrollerer
multiinformasjonsdisplayet. Hvis
meldingen ikke forsvinner: Stopp
hybridsystemet og kontakt en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted. Hvis
meldingen ikke vises: Temperaturen i
hybridsystemet har falt og bilen kan
kjøres som normalt.
Hvis meldingen vises ofte, kontakter
du en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
ADVARSEL!
Når du kontrollerer under panseret på
bilen
Ta følgende forholdsregler. Hvis ikke,
kan det føre til alvorlig personskade,
slik som brannskader.
• Hvis det kommer damp fra panseret,
må du ikke åpne panseret før
dampen har forsvunnet.
Motorrommet kan være meget
varmt.
ADVARSEL!(Fortsettelse)
• Kontroller at "READY"-indikatoren er
slukket når hybridsystemet blir slått
av. Når hybridsystemet er i drift, kan
bensinmotoren starte automatisk,
eller kjøleviften kan plutselig
fungere selv om bensinmotoren
stanser. Ikke rør eller kom nær
roterende deler, som f.eks. viften, da
fingre, klær (f.eks. et skjerf eller et
halstørkle) kan sette seg fast og føre
til alvorlige skader.
• Ikke forsøk å løsne lokket til
kjølevæskebeholderen mens
hybridsystemet og radiatoren er
varm. Damp eller kjølevæske som
holder høy temperatur kan sprute ut.
OBS
Ved etterfylling av kjølevæske for
motor/strømstyringsenhet
Tøm kjølevæske på sakte etter at
hybridsystemet har kjølt seg
tilstrekkelig ned. Hybridsystemet kan
skades hvis du fyller avkjølt kjølevæske
for raskt på et varmt hybridsystem.
Hindre skade på kjølesystemet
Ta følgende forholdsregler:
• Unngå at kjølevæsken blir tilsmusset
med fremmedlegemer (som sand eller
støv osv.).
• Ikke bruk kjølende tilsetningsmidler.
7.2.12 Hvis bilen blir stående
fast
Følg en av fremgangsmåtene nedenfor
hvis dekkene spinner eller bilen setter
seg fast i gjørme, leire eller snø:
Gjenvinningsprosedyre
1. Stans hybridsystemet. Trekk
parkeringsbremsen godt til og sett
giret i P-stilling.
2. Fjern gjørme, snø eller sand fra
området rundt forhjulene.
7.2 Tiltak i en nødssituasjon
393
7
HVIS DET OPPSTÅR PROBLEMER
Page 396 of 546

3. Plasser trebiter, steiner eller annet
materiale under forhjulene for å gi
bedre friksjon.
4. Start hybridsystemet på nytt.
5. Sett giret i D- eller R-stilling og frigjør
parkeringsbremsen. Så trykker du
forsiktig inn gasspedalen.
Når det er vanskelig å få løs bilen
Trykk på
-bryteren for å slå av TRC.
En melding vises i
multiinformasjonsdisplayet.
Ty p e A
A"Traction Control Turned OFF"
(antispinnsystemet er slått av)
Ty p e B
A"Traction Control Turned OFF"
(antispinnsystemet er slått av)
ADVARSEL!
Når du forsøker å kjøre løs en bil som
sitter fast
Hvis du velger å dytte bilen frem og
tilbake for å få den løs, må du passe på
at omgivelsene er fri slik at du ikke
treffer andre biler, gjenstander eller
personer. Bilen kan også plutselig
hoppe fremover eller bakover når den
blir fri. Vær svært forsiktig.
Når du skifter gir
Pass på at du ikke flytter girspaken
mens du trykker på gasspedalen. Det
kan føre til uventet rask akselerasjon av
bilen og forårsake en ulykke med
alvorlige personskader.
OBS
Slik unngår du skade på girkassen og
andre komponenter
• Unngå å spinne med forhjulene og
trykke inn gasspedalen mer enn
nødvendig.
• Hvis bilen fortsatt står fast etter at du
har gjort dette, kan det hende at bilen
må taues løs.
7.2 Tiltak i en nødssituasjon
394
Page 397 of 546

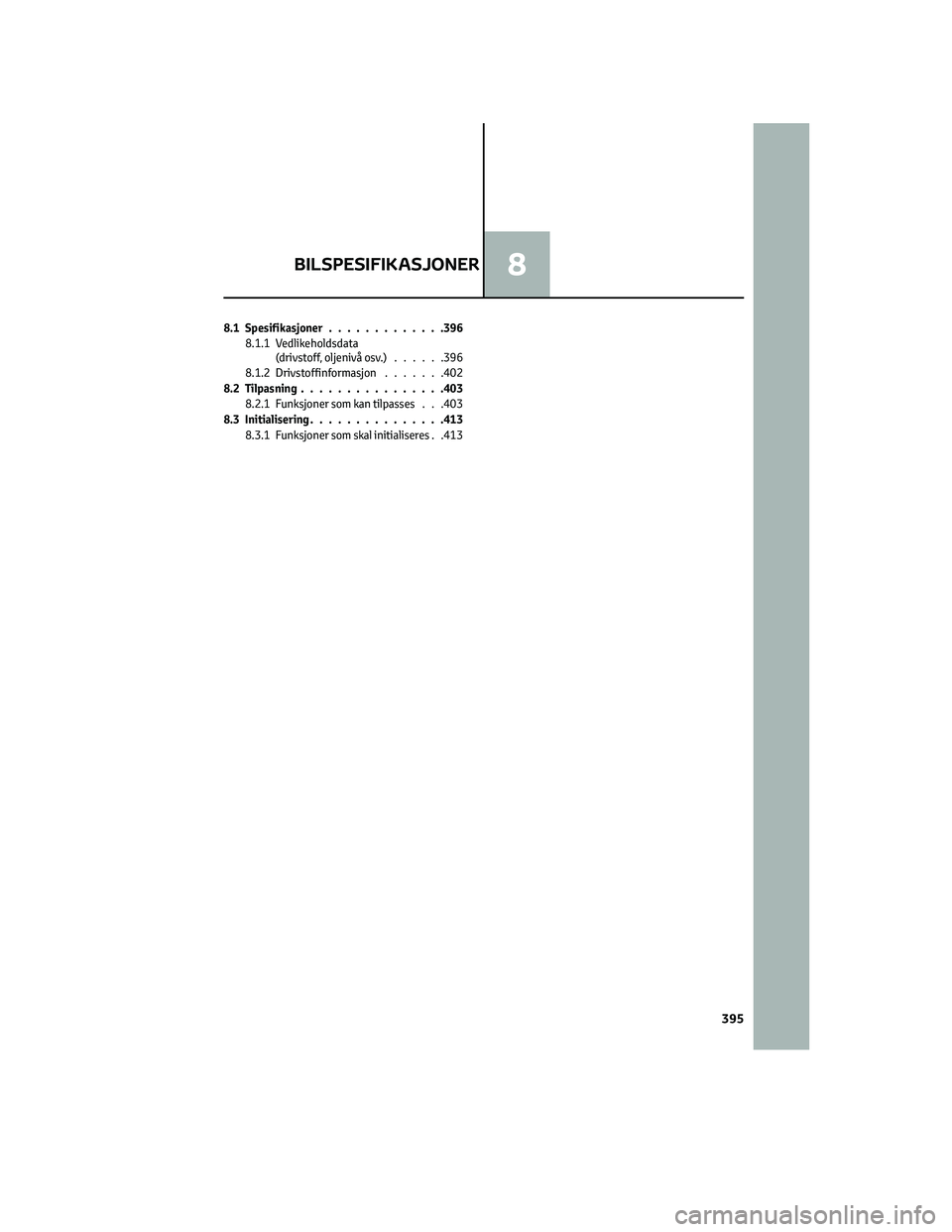

8.1 Spesifikasjoner.............396
8.1.1 Vedlikeholdsdata
(drivstoff, oljenivå osv.)......396
8.1.2 Drivstoffinformasjon.......402
8.2 Tilpasning................403
8.2.1 Funksjoner som kan tilpasses . . .403
8.3 Initialisering...............413
8.3.1 Funksjoner som skal initialiseres . .413
BILSPESIFIKASJONER8
395
Page 398 of 546
8.1 Spesifikasjoner
8.1.1 Vedlikeholdsdata (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde4180 mm*1
4200 mm*2
Total bredde 1765 mm
Total høyde (biler uten last) 1595 mm
Akselavstand 2560 mm
SporviddeFo r a n1517 mm
*3
1527 mm*4
Bak1504 mm
*5
1514 mm*6
1517 mm*7
1527 mm*8
Totalvekt1690 kg*9
1775 kg*10
Maksimalt tillatt akseltrykkForan 965 kg
Bak 925 kg
Tilhengerfestebelastning (biler med slepepakker) 75 kg
Trekkapasitet (biler med
slepepakker)Uten brems 550 kg
Med brems 750 kg
*1: Med støtfanger foran type A (→s. 352)
*2: Med støtfanger foran type B (→s. 352)
*3: 17-tommers dekk eller 18-tommer dekk
*4: 16-tommers dekk
*5: 17-tommers dekk eller 18-tommers dekk og AWD-modeller
*6: 16-tommers dekk og AWD-modeller
*7: 17-tommers dekk eller 18-tommers dekk og 2WD-modeller
*8: 16-tommers dekk og 2WD-modeller
*9: 2WD-modeller
*10: AWD-modeller
8.1 Spesifikasjoner
396
Page 399 of 546

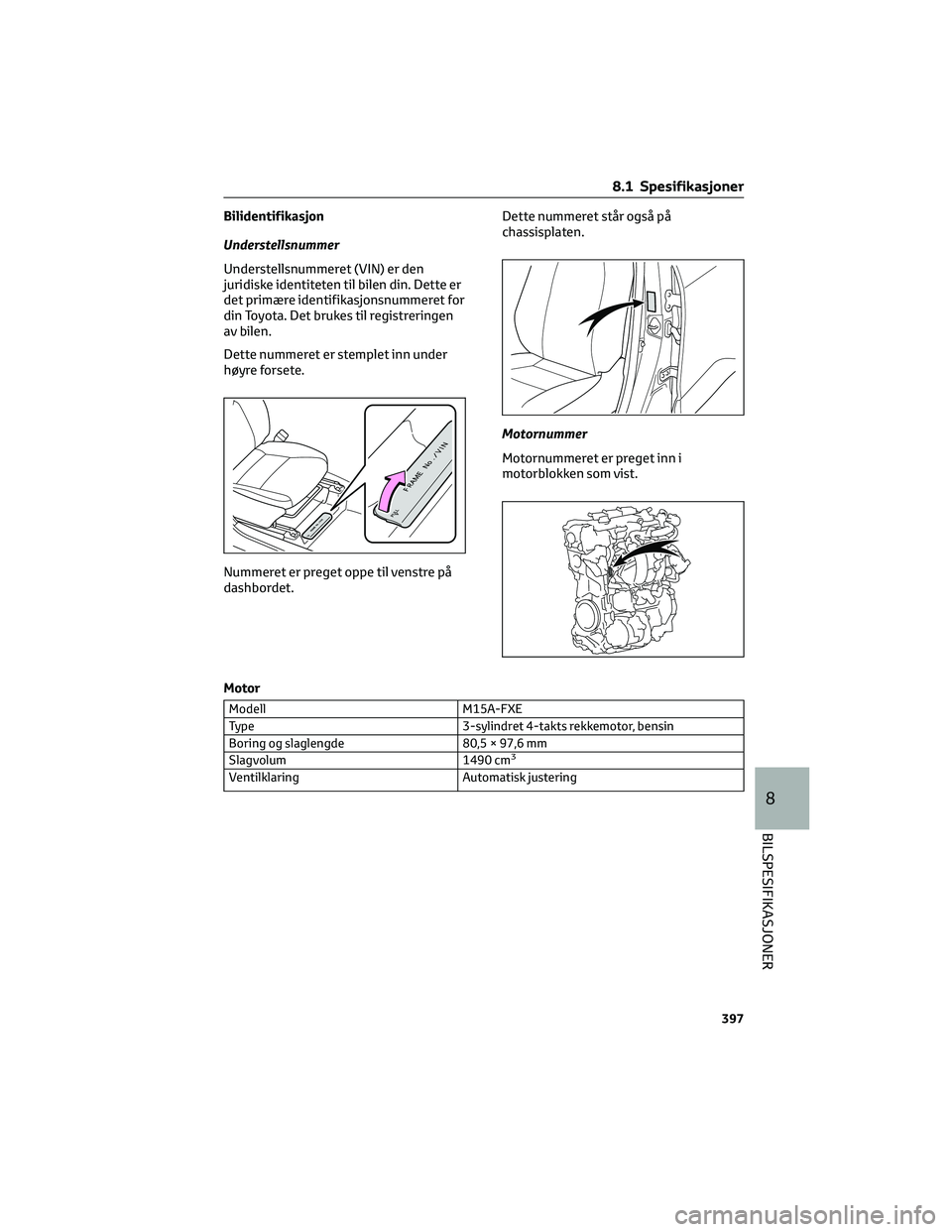

Bilidentifikasjon
Understellsnummer
Understellsnummeret (VIN) er den
juridiske identiteten til bilen din. Dette er
det primære identifikasjonsnummeret for
din Toyota. Det brukes til registreringen
av bilen.
Dette nummeret er stemplet inn under
høyre forsete.
Nummeret er preget oppe til venstre på
dashbordet.Dette nummeret står også på
chassisplaten.
Motornummer
Motornummeret er preget inn i
motorblokken som vist.
Motor
Modell M15A-FXE
Type 3-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde 80,5 × 97,6 mm
Slagvolum 1490 cm
3
Ventilklaring Automatisk justering
8.1 Spesifikasjoner
397
8
BILSPESIFIKASJONER
Page 400 of 546

Drivstoff
DrivstofftypeNår du finner disse typene drivstoffetiketter på
bensinstasjonen, bruk kun drivstoff med en av
følgende etiketter.
Innenfor EU: Kun blyfri bensin som tilfredsstiller
den europeiske standarden EN228
Utenfor EU: Kun blyfri bensin
Teoretisk oktantall 95 eller høyere
Kapasitet drivstofftank (referanse) 36,0 l
Elektrisk motor
Type Permanent magnetisert synkronmotor
Maksimal effekt 59 kW
Maksimalt dreiemoment 141 N•m
Hybridbatteri
Type Litium-ion-batteri
Spenning 3,7 V/celle
Kapasitet 4,3 Ah
Antall 48 celler
Nominell spenning 177,6 V
Smøresystem
Oljekapasitet (ved oljeskift [Referanse
*])
Med filter 3,6 l
Uten filter 3,3 l
*: Motorens oljekapasitet er en
referansemengde som skal brukes når
man skifter olje. Varm opp motoren og slå
av hybridsystemet, vent mer enn
5 minutter, og sjekk oljenivået på
peilepinnen.
Valg av motorolje
Bensinmotor –
"Toyota Genuine Motor Oil" brukes på din
Toyota. Toyota anbefaler bruk av godkjent
"Toyota Genuine Motor Oil".Andre motoroljer av tilsvarende kvalitet
kan også brukes.
Oljekvalitet:
0W-8: JASO GLV-1
0W-16:
API-grad SN "Resource- Conserving" eller
SN PLUS "Resource-Conserving" eller SP
"Resource-Conserving"; eller ILSAC
GF-6B helårsolje
0W-20 og 5W-30:
API-grad SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" eller SP
"Resource-Conserving" eller ILSAC GF-6A
helårsolje
8.1 Spesifikasjoner
398
