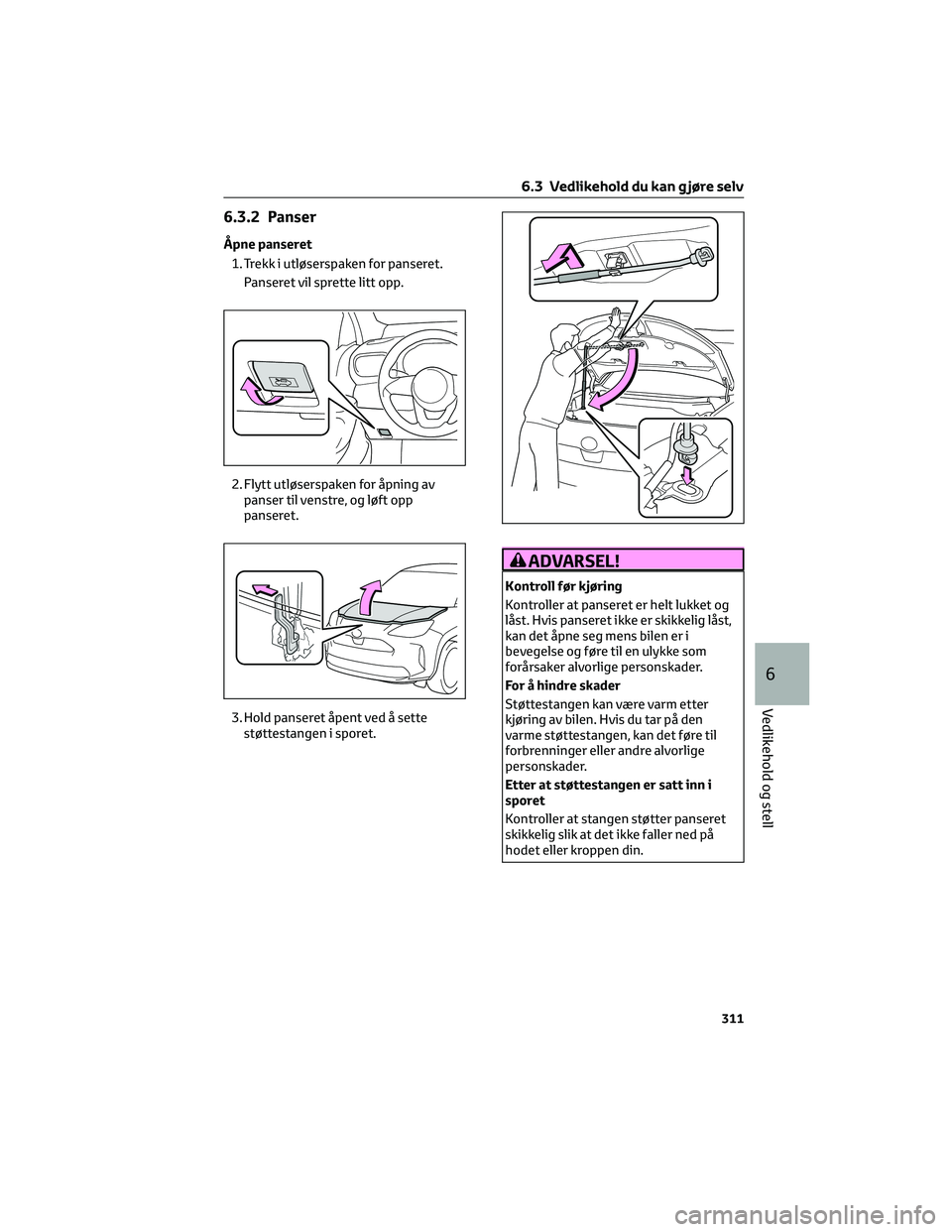

6.3.2 Panser
Åpne panseret
1. Trekk i utløserspaken for panseret.
Panseret vil sprette litt opp.
2. Flytt utløserspaken for åpning av
panser til venstre, og løft opp
panseret.
3. Hold panseret åpent ved å sette
støttestangen i sporet.
ADVARSEL!
Kontroll før kjøring
Kontroller at panseret er helt lukket og
låst. Hvis panseret ikke er skikkelig låst,
kan det åpne seg mens bilen er i
bevegelse og føre til en ulykke som
forårsaker alvorlige personskader.
For å hindre skader
Støttestangen kan være varm etter
kjøring av bilen. Hvis du tar på den
varme støttestangen, kan det føre til
forbrenninger eller andre alvorlige
personskader.
Etter at støttestangen er satt inn i
sporet
Kontroller at stangen støtter panseret
skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
6.3 Vedlikehold du kan g jøre selv
311
6
Vedlikehold og stell
Page 314 of 546
OBS
Ved lukking av panseret
Kontroller at støttestangen er satt
tilbake på plass i klipset før du lukker
panseret. Hvis du prøver å lukke
panseret uten å ha festet støttestangen
skikkelig, kan panseret bli skadd.

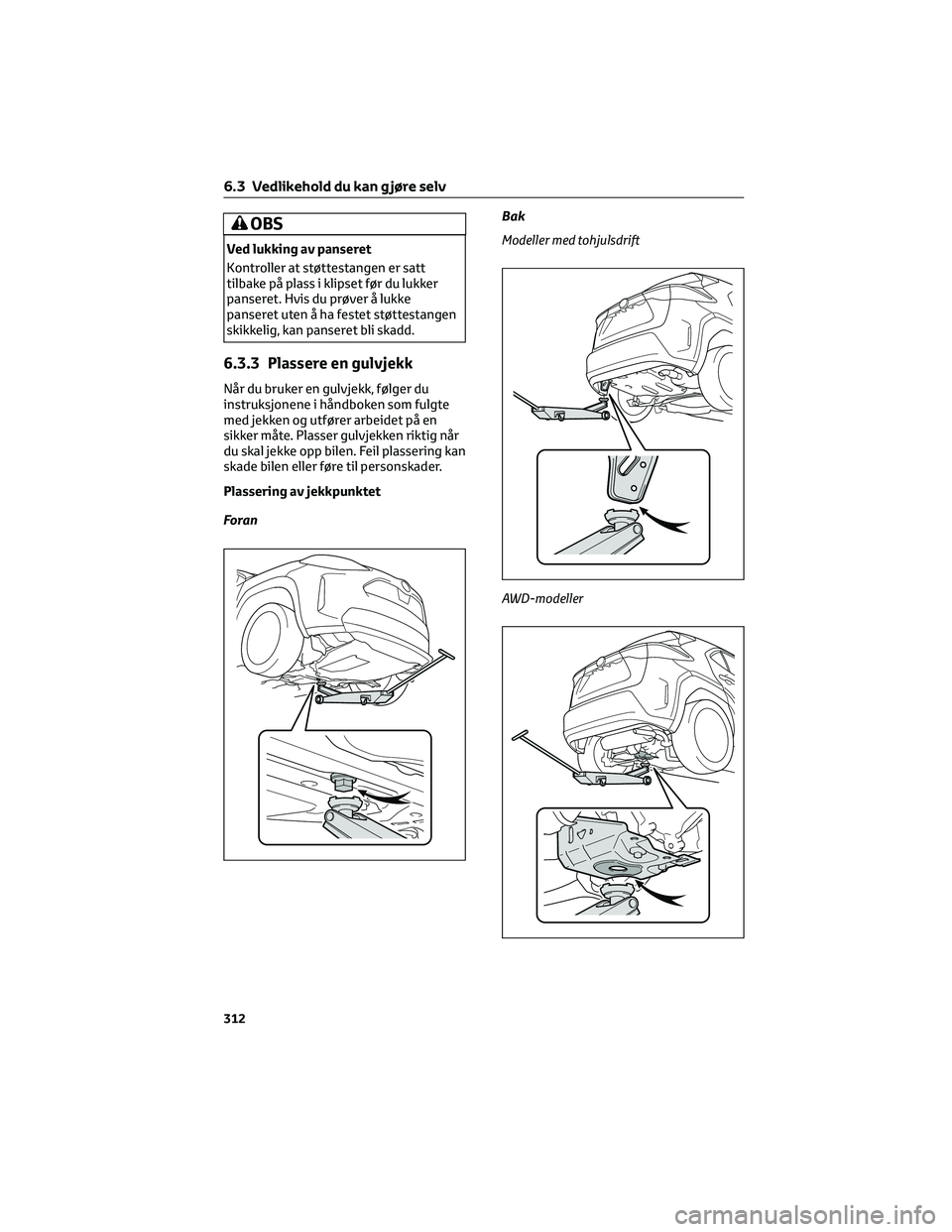

6.3.3 Plassere en gulvjekk
Når du bruker en gulvjekk, følger du
instruksjonene i håndboken som fulgte
med jekken og utfører arbeidet på en
sikker måte. Plasser gulvjekken riktig når
du skal jekke opp bilen. Feil plassering kan
skade bilen eller føre til personskader.
Plassering av jekkpunktet
ForanBak
Modeller med tohjulsdrift
AWD-modeller
6.3 Vedlikehold du kan g jøre selv
312
Page 315 of 546
OBS
Når du jekker opp bilen
Ikke jekk opp bilen på opphenget.
Opphenget kan bli skadet.
OBS(Fortsettelse)
AFo r a n
BOppheng
6.3.4 Motorrom
Komponenter
ASpylervæskebeholder (→s. 317)
BSikringsbokser (→s. 336)
CKjølevæskebeholder for
strømstyringsenhet (→s. 315)
DOljepåfyllingslokk (→s. 314)
EPeilepinne (→s. 314)
FEkspansjonstank (→s. 315)
GRadiator (→s. 316)
HKondenser (→s. 316)
IElektrisk kjølevifte
6.3 Vedlikehold du kan g jøre selv
313
6
Vedlikehold og stell
Page 316 of 546

12-voltsbatteri
→s. 317
Kontrollere og etterfylle motorolje
Kontroller oljenivået med peilepinnen når
motoren har driftstemperatur og er slått
av.
Kontrollere motoroljen
1. Parker bilen på et plant underlag. Vent
i minst fem minutter etter å ha varmet
opp motoren og stanset
hybridsystemet, slik at oljen renner
ned i bunnpannen.
2. Trekk opp peilepinnen mens du holder
en fille under enden.
3. Tørk av peilepinnen.
4. Sett peilepinnen helt inn igjen.
5. Trekk opp peilepinnen mens du holder
en fille under enden, og kontroller
oljenivået.
ALavt
BNormal
CFor myeFormen på peilepinnen varierer
avhengig av typen bil eller motor.
6. Tørk av peilepinnen, og sett den helt
inn igjen.
Kontrollere oljetypen og klarg jøre
nødvendige hjelpemidler
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
• Valg av motorolje→s. 398
• Oljemengde (minimum→maksimum)
1,5 l
• Hjelpemiddel: ren trakt
Etterfylle motorolje
Hvis oljenivået er under eller nær merket
for lavt nivå, etterfyller du med samme
oljetype som allerede er på motoren.
1. Ta av oljepåfyllingslokket ved å vri det
mot klokken.
2. Fyll på motorolje sakte, og kontroller
med peilepinnen.
3. Sett på oljepåfyllingslokket ved å vri
det med klokken.
Motoroljeforbruk
En viss mengde motorolje vil forbrukes
under kjøring. I følgende situasjoner kan
oljeforbruket øke, og motorolje må kanskje
etterfylles mellom oljeskiftintervaller.
• Når motoren er ny, for eksempel rett
etter at du har kjøpt bilen eller skiftet
motor
• Hvis olje av lav kvalitet eller olje av
upassende viskositet brukes
6.3 Vedlikehold du kan g jøre selv
314
Page 317 of 546

• Når det kjøres med høy
motorhastighet eller med tung
belastning, ved tauing (biler med
slepepakke) eller under kjøring med
mye akselerering eller nedbremsing
• Når motoren går på tomgang over en
lang periode, eller ved kjøring i tett
trafikk
Etter skifte av motorolje
Dataene for vedlikehold av motorolje må
tilbakestilles. Gjør følgende:
1. Trykk på
/(7-tommers
display) eller/(4,2-tommers
display) på målerkontrollbryteren for
å velge
.
2. Trykk på
/(7-tommers
display) eller/(4,2-tommers
display) for å velge
"Kjøretøyinnstillinger", og trykk
deretter og hold inne
.
3. Trykk på
/for å velge
"Oljevedlikehold" og trykk deretter
på
.
4. Trykk på
/for å velge "Ja" og
trykk deretter på.
En melding vises i
multiinformasjonsdisplayet når
tilbakestillingsprosedyren er fullført.
ADVARSEL!
Brukt motorolje
• Brukt motorolje inneholder
potensielt skadelige forurensende
stoffer som kan forårsake
hudsykdommer som f.eks.
betennelse og hudkreft, så prøv å
unngå langvarig og gjentatt kontakt.
Vask grundig med såpe og vann for å
fjerne brukt motorolje fra huden.
• Brukt olje og brukte filtre skal kastes
på en sikkert og tilfredsstillende
måte. Ikke kast brukt olje og brukte
filtre i husholdningsavfallet, i
kloakken eller på bakken. Ring en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
ADVARSEL!(Fortsettelse)
annet pålitelig verksted,
bensinstasjon eller bildelbutikk hvis
du trenger informasjon om
resirkulering eller avhending.
• Ikke oppbevar brukt motorolje
innenfor barns rekkevidde.
OBS
Slik forhindrer du alvorlig motorskade
Kontroller oljenivået med jevne
mellomrom.
Når du skal skifte motorolje
• Unngå å søle motorolje på
komponentene i bilen.
• Unngå å fylle på for mye, da det kan
skade motoren.
• Kontroller oljenivået med peilepinnen
hver gang du etterfyller bilen.
• Sørg for at oljepåfyllingslokket sitter
godt fast.
Kontrollere kjølevæsken
Ekspansjonstank
Kjølevæskenivået er tilfredsstillende når
det er mellom strekene "F" og "L" på
beholderen når motoren er kald.
ABeholderlokk
B"F"-strek
C"L"-strek
Hvis nivået er på eller under "L"-streken,
må du etterfylle kjølevæske opp til
"F"-streken. (→s. 391)
6.3 Vedlikehold du kan g jøre selv
315
6
Vedlikehold og stell
Page 318 of 546

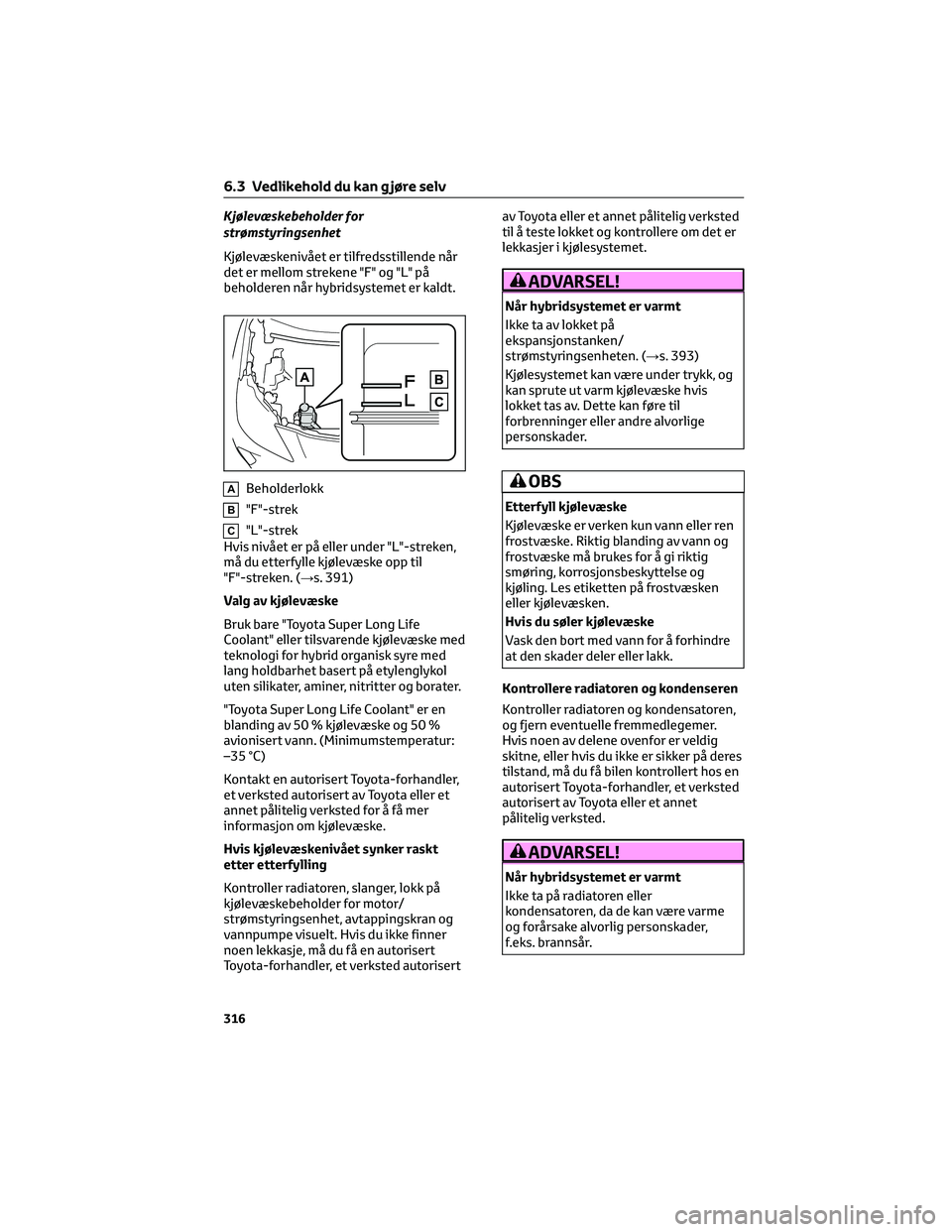

Kjølevæskebeholder for
strømstyringsenhet
Kjølevæskenivået er tilfredsstillende når
det er mellom strekene "F" og "L" på
beholderen når hybridsystemet er kaldt.
ABeholderlokk
B"F"-strek
C"L"-strek
Hvis nivået er på eller under "L"-streken,
må du etterfylle kjølevæske opp til
"F"-streken. (→s. 391)
Valg av kjølevæske
Bruk bare "Toyota Super Long Life
Coolant" eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med
lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
"Toyota Super Long Life Coolant" er en
blanding av 50 % kjølevæske og 50 %
avionisert vann. (Minimumstemperatur:
–35 °C)
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted for å få mer
informasjon om kjølevæske.
Hvis kjølevæskenivået synker raskt
etter etterfylling
Kontroller radiatoren, slanger, lokk på
kjølevæskebeholder for motor/
strømstyringsenhet, avtappingskran og
vannpumpe visuelt. Hvis du ikke finner
noen lekkasje, må du få en autorisert
Toyota-forhandler, et verksted autorisertav Toyota eller et annet pålitelig verksted
til å teste lokket og kontrollere om det er
lekkasjer i kjølesystemet.
ADVARSEL!
Når hybridsystemet er varmt
Ikke ta av lokket på
ekspansjonstanken/
strømstyringsenheten. (→s. 393)
Kjølesystemet kan være under trykk, og
kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til
forbrenninger eller andre alvorlige
personskader.
OBS
Etterfyll kjølevæske
Kjølevæske er verken kun vann eller ren
frostvæske. Riktig blanding av vann og
frostvæske må brukes for å gi riktig
smøring, korrosjonsbeskyttelse og
kjøling. Les etiketten på frostvæsken
eller kjølevæsken.
Hvis du søler kjølevæske
Vask den bort med vann for å forhindre
at den skader deler eller lakk.
Kontrollere radiatoren og kondenseren
Kontroller radiatoren og kondensatoren,
og fjern eventuelle fremmedlegemer.
Hvis noen av delene ovenfor er veldig
skitne, eller hvis du ikke er sikker på deres
tilstand, må du få bilen kontrollert hos en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
ADVARSEL!
Når hybridsystemet er varmt
Ikke ta på radiatoren eller
kondensatoren, da de kan være varme
og forårsake alvorlig personskader,
f.eks. brannsår.
6.3 Vedlikehold du kan g jøre selv
316
Page 319 of 546

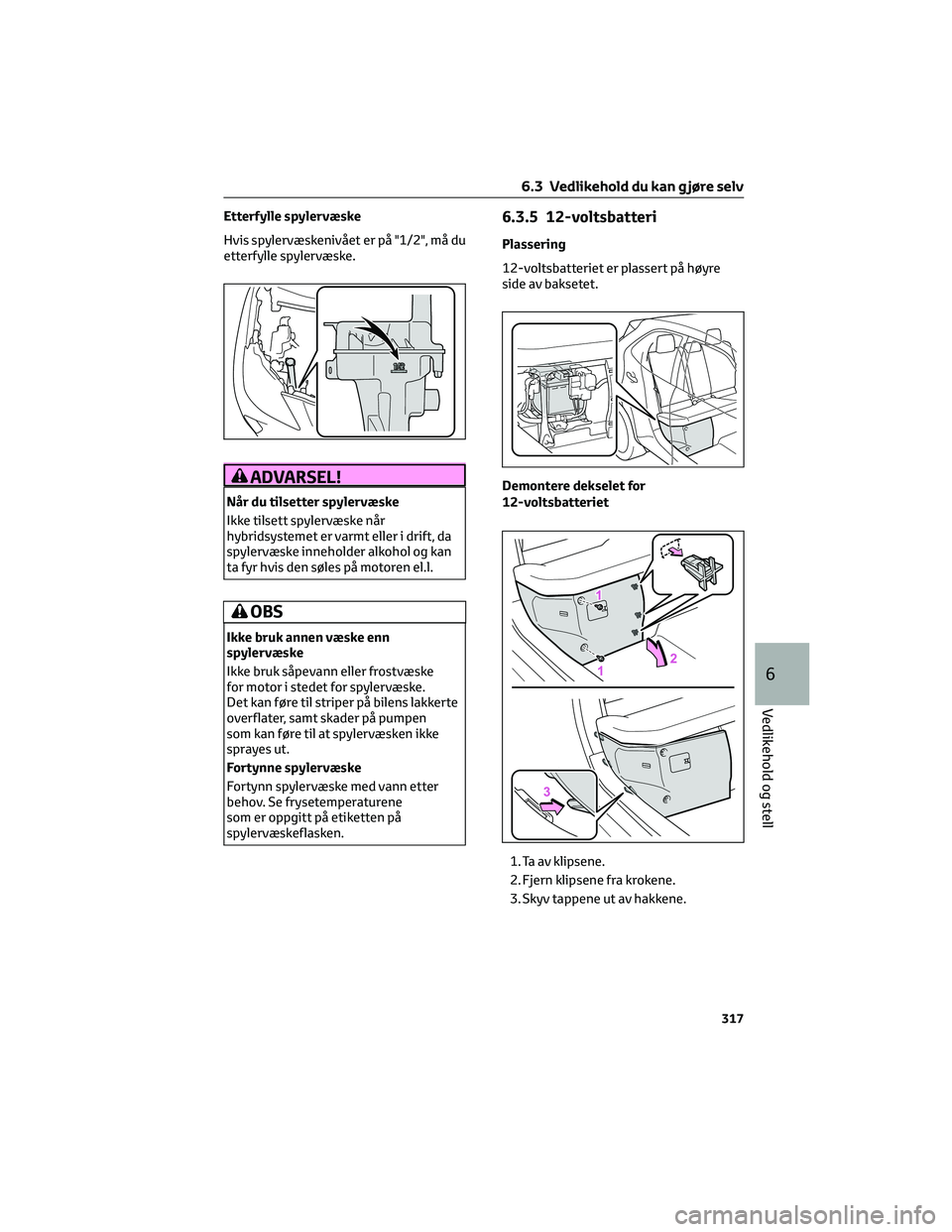

Etterfylle spylervæske
Hvis spylervæskenivået er på "1/2", må du
etterfylle spylervæske.
ADVARSEL!
Når du tilsetter spylervæske
Ikke tilsett spylervæske når
hybridsystemet er varmt eller i drift, da
spylervæske inneholder alkohol og kan
ta fyr hvis den søles på motoren el.l.
OBS
Ikke bruk annen væske enn
spylervæske
Ikke bruk såpevann eller frostvæske
for motor i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte
overflater, samt skader på pumpen
som kan føre til at spylervæsken ikke
sprayes ut.
Fortynne spylervæske
Fortynn spylervæske med vann etter
behov. Se frysetemperaturene
som er oppgitt på etiketten på
spylervæskeflasken.
6.3.5 12-voltsbatteri
Plassering
12-voltsbatteriet er plassert på høyre
side av baksetet.
Demontere dekselet for
12-voltsbatteriet
1. Ta av klipsene.
2. Fjern klipsene fra krokene.
3. Skyv tappene ut av hakkene.
6.3 Vedlikehold du kan g jøre selv
317
6
Vedlikehold og stell
Page 320 of 546

Før lading
Mens 12-voltsbatteriet lades, produserer
det hydrogengass som er brannfarlig og
eksplosiv. Ta derfor hensyn til
forholdsreglene nedenfor før du lader:
• Hvis du lader 12-voltsbatteriet som er
montert i bilen, må du huske å koble
fra jordingskabelen.
• Sørg for at strømbryteren på laderen
er av når du kobler ladekablene til og
fra 12-voltsbatteriet.
Etter at 12-voltsbatteriet er ladet /
koblet til på nytt (biler med smart
inngangs- og startsystem)
• Det kan være at dørene ikke kan låses
opp med det smarte inngangs- og
startsystemet umiddelbart etter at
12-voltsbatteriet er koblet til igjen.
Hvis dette skjer, må du bruke
fjernkontrollen eller den mekaniske
nøkkelen til å låse opp / låse dørene.
• Start hybridsystemet med
tenningsbryteren i ACC-stilling. Det
kan hende at hybridsystemet ikke kan
startes når tenningsbryteren er slått
av. Hybridsystemet vil imidlertid
fungere normalt på andre forsøk.
• Tenningsbryterens modus registreres
av bilen. Hvis 12-voltsbatteriet kobles
til igjen, går derfor bilens
tenningsbrytermodus tilbake til
samme status som før batteriet ble
koblet fra. Pass på å slå av tenningen
før 12-voltsbatteriet kobles fra. Vær
ekstra forsiktig når 12-voltsbatteriet
kobles til igjen hvis du ikke vet
tenningsbryterens modus før
utladingen.
Hvis systemet ikke vil starte etter flere
forsøk, kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.ADVARSEL!
Kjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og
etsende svovelsyre, og kan avgi
hydrogengass som er brannfarlig og
eksplosjonsfarlig. Reduser faren for
alvorlige personskader ved å ta
følgende forholdsregler når du jobber
på eller i nærheten av 12-
voltsbatteriet:
• Ikke lag gnister ved å berøre
12-voltsbatteripolene med verktøy.
• Ikke røyk eller tenn opp fyrstikker i
nærheten av 12-voltsbatteriet.
• Unngå kontakt med øyne, hud og
klær.
• Elektrolytt på aldri inhaleres eller
svelges.
• Bruk vernebriller når du jobber i
nærheten av 12-voltsbatteriet.
• Hold barn unna 12-voltsbatteriet.
Hvor det er trygt å lade 12-
voltsbatteriet
12-voltsbatteriet må alltid lades i et
åpent område. 12-voltsbatteriet må
ikke lades i en garasje eller et lukket
rom med utilstrekkelig ventilasjon.
Hjelpemidler i nødssituasjoner
knyttet til elektrolytt
• Hvis du får elektrolytt i øynene:
Skyll øynene med rent vann i minst
15 minutter, og oppsøk legehjelp
umiddelbart. Fortsett om mulig å
påføre vann med en svamp eller klut
under transport til nærmeste
helseinstitusjon.
• Hvis du får elektrolytt på huden: Vask
det berørte området grundig.
Oppsøk legehjelp umiddelbart hvis
du kjenner smerte eller en sviende
følelse.
• Hvis du får elektrolytt på klærne: Det
kan trekke gjennom klærne til huden.
Ta av klærne umiddelbart, og følg
ovennevnte fremgangsmåte ved
behov.
6.3 Vedlikehold du kan g jøre selv
318
