3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Pokyny ECO akcelerace/"Skóre
Eco" nebudou fungovat, když
Pokyny ECO akcelerace/"Skóre Eco"
nebudou fungovat za následujících pod-
mínek:
●Indikátor hybri dního systému není
v činnosti.
●Vozidlo jede při používání adaptivního
tempomatu s plným rychlostním roz- sahem.
■Zobrazení informací o podpůr-
ných jízdních systémech
Zvolte pro zobra zení provozního
stavu následujících systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích)* ( S.359)
 Adaptivní tempomat s plným
rychlostním rozsahem* ( S.373)
 Tempomat* (S.384)
 Omezovač rychlosti* (S.387)
*: Je-li ve výbavě
■ Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobraz ení následujících
informací s vazbou na navigační
systém.
 Navigace trasy
 Zobrazení kompasu
Zvolte pro možnost volby zdroje
audia nebo skladby na displeji.
■Informace o jízdě
Mohou být vertikálně zobrazeny 2
položky, které jsou zvoleny použitím
nastavení "Info o jízdě" (průměrná
rychlost, vzdálenost a celkový čas).
Zobrazené informace se mění podle
nastavení "Typ informací o jízdě"
(od zahájení činnosti systému nebo
mezi resetováním). ( S.184)
Používejte zobrazené informace pouze
jako referenční.
Zobrazí se následující položky.
 "Jízda"
• "Průměrná rychlost": Zobrazuje prů-
měrnou rychlost vozidla od nastarto-
vání hybridního systému*
• "Vzdálenost": Zobrazuje ujetou vzdá-
lenost od nastartování hybridního sys-
tému*
• "Celkový čas": Zobrazuje uplynulý čas
od nastartování hybridního systému*
*: Tyto položky jsou resetovány při kaž-
dém vypnutí hybridního systému.
 "Celkem"
• "Průměrná rychlost": Zobrazuje prů-
měrnou rychlost vozidla od resetování
zobrazení*
• "Vzdálenost": Zobrazuje ujetou vzdá-
lenost od resetování zobrazení*
• "Celkový čas": Zobrazuje uplynulý čas
od resetování zobrazení*
*: Pro vynulování zobrazte požadovanou
položku a stiskněte a podržte .
■Monitor energie
 S.194
Zobrazení informací o pod-
půrných jízdních systémech
Zobrazení s vazbou na
audiosystém
Zobrazení informací o vo-
zidle

1843-1. Přístrojová deska
■Tlak pneumatik
 S.507
■Zobrazení systému AWD
Zobrazení směru předních kol
Zobrazuje velikost a směr natočení vo-
lantu pomocí změny zobrazení předních kol na displeji.
Zobrazení rozdělení krouticího
momentu
Zobrazuje stav pohonu jednotlivého kola
v 6 stupních od 0 do 5.
Zobrazení přetížení*
Zobrazuje velikost a směr přetížení pů- sobícího na vozidlo pomocí změny polo-
hy kuličky na displeji.
Dráha maximálního přetížení*
Tato položka má vazbu na zobrazení
přetížení zobrazuje se minulý pohyb kuličky.
Pro resetování záznam u stiskněte a držte
.
Zobrazení prokluzu kol
Když kolo prokluzuje, jeho ikona na dis- pleji změní barvu a bliká
*: Tato položka se zobrazí pouze tehdy, když je jízdní režim nastaven do reži-
mu Sport.
Nastavení vozidla a obsahu zobra-
zovaného na obrazovce může být
změněno použitím spínačů ovládání
přístroje.
■Postup nastavení
1 Ovládejte nebo na spína-
čích ovládání přístroje a zvolte
.
2 Ovládejte nebo na spína-
čích ovládání přístroje a zvolte
požadovanou položku.
• Pokud se na obrazovce nastave-
ní funkce zapíná nebo vypíná,
nebo se mění hlasitost atd., na-
stavení se změní při každém
stisknutí .
• Pro funkce, které umožňují volbu
obsahu ovládání, obsahu zobra-
zení atd., se obrazovka nastavení
zobrazí stisknut ím a podržením
. Když je zobrazena obrazov-
ka nastavení, zvolte nastavení
nebo požadovanou hodnotu (čas
atd.) pomocí .
3 Po změně nastavení stiskněte
na spínačích ovládání pří-
stroje.
■ LTA (Asistent sledování jíz-
dy v jízdních pr uzích) (je-li ve
výbavě) ( S.359)
Zvolte pro nastave ní následujících
položek.
 "Střed jízd. pruhu"
Zvolte pro zapnutí/vypnutí funkce udržo-
vání ve středu jízdního pruhu.
A
B
C
D
E
Zobrazení nastavení

185
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
 "Asistent řízení"
Zvolte pro zapnutí/vypnutí asistence ří-
zení.
 "Výstraha"
Nepokoušejte se zkoušet činnost funkce
upozornění při opouštění jízdního pruhu.
 "Citlivost"
Zvolte pro nastavení citlivosti upozorně-
ní při opouštění jízdního pruhu.
 "Varov. před kličkov."
Zvolte pro zapnutí/vypnutí upozornění
na kličkování.
 "Citl. na kličkov."
Zvolte pro nastavení citlivosti upozorně-
ní na kličkování vozidla.
■ PCS (Předkolizní systém)
(je-li ve výbavě) ( S.352)
Zvolte pro nastavení následujících
položek.
 Zapnutí/vypnutí PCS
Zvolte pro zapnutí/vypnutí předkolizního
systému.
 "Citlivost"
Zvolte pro změnu načasování předkoliz-
ního varování.
■ BSM (Sledování slepého
úhlu) (je-li ve výbavě) ( S.389)
Zvolte pro nastavení následujících
položek.
 Zapnutí/vypnutí BSM (Sledování
slepého úhlu)
Zvolte pro zapnutí/vyp nutí systému BSM.
"Jas"
Zvolte pro přepnutí jasu indikátorů na
vnějších zpětných zrcátkách ( S.389)
"Citlivost"
Zvolte pro změnu načasování varování
pro blížící se vozidlo.
■ (Parkovací asistent) (je-li
ve výbavě) ( S.410)
Zvolte pro nastave ní následujících
položek.
 Zapnutí/vypnutí parkovacího asi-
stenta
Zvolte pro zapnutí/vypnutí parkovacího
asistenta.
 "Hlasitost"
Zvolte pro nastavení hlasitosti bzučáku,
který zazní, když je parkovací asistent
v činnosti.
■RCTA (Upozornění na dopravu
za vozem) (je-li ve výbavě)
( S.389)
 Zapnutí/vypnutí RCTA (Upozor-
nění na dopravu za vozem)
Zvolte pro zapnutí/vypnutí systému
RCTA.
 "Hlasitost"
Zvolte pro změnu hlasitosti bzučáku
RCTA.
■ PKSB (Brzda usnadňující
parkování) (je-li ve výbavě)
( S.417)
Zvolte pro zapnutí/vypnutí funkce
PKSB (Brzda usnadňující parkování).
■"Spínač HUD" (je-li ve výbavě)
( S.189)
 Zapnutí/vypnutí HUD
Zvolte pro zapnutí/vypnutí projekčního
displeje.

1863-1. Přístrojová deska
"Jas/poloha HUD"
Zvolte pro seřízení jasu nebo svislé po-
lohy projekčního displeje.
 "HUD asistence řízení"
Zvolte pro změnu položek zobrazených
na projekčním displeji.
 "Natočení HUD"
Zvolte pro seřízení úhlu projekčního dis-
pleje.
■ R S A ( A s i s t e n t d o p r a v n í c h
značek) (je-li ve výbavě)
( S.369)
Zvolte pro nastavení následujících
položek.
 Zapnutí/vypnutí asistenta doprav-
ních značek
Zvolte pro zapnutí/ vypnutí systému RSA.
"Způsob oznamování"
Zvolte pro změnu příslušného způsobu
oznamování pro upozornění řidiče, když
systém rozpozná značky překročení
rychlosti, zákaz pře djíždění a zákaz
vjezdu.
 "Úroveň upozornění"
Zvolte pro změnu příslušné úrovně upo-
zornění pro varování řidiče, když systém
rozpozná značku nejvyšší dovolené
rychlosti.
■DRCC (RSA) (je-li ve výbavě)
( S.380)
Zvolte pro zapnutí/vypnutí adaptiv-
ního tempomatu s asistentem do-
pravních značek.
■Nastavení vozu
 "Nastavení dobití"
Zvolte pro nastavení následujících polo-
žek.
• "Harmonogr. dobití"
Zvolte pro registraci nebo změnu har-
monogramu dobíjení. ( S.143)
• "Proud dobíjení"
Zvolte pro změnu nabíjecího proudu.
( S.125)
• "Ohřívač baterie"
Zvolte pro zapnutí/vypnutí ohřevu aku-
mulátoru. ( S.128)
• "Chladič baterie"
Zvolte pro zapnutí/vypnutí chlazení aku-
mulátoru. ( S.128)
 PBD (Elektricky ovládané
zadní dveře) (jsou-li ve výbavě)
( S.211)
Zvolte pro nastavení následujících polo-
žek.
• Nastavení systému
Zvolte pro zapnutí/vypnutí systému
elektricky ovládaných zadních dveří.
• "Hands-free"*
Zvolte pro zapnutí/vypnutí systému
hands-free elektricky ovládaných zad-
ních dveří.
• "Nast. otevírání"
Zvolte polohu otevření, kdy jsou elektric-
ky ovládané zadní dveře úplně otevřeny.
• "Hlasitost"
Zvolte pro nastavení h lasitosti bzučáku,
který zazní, když je systém elektricky
ovládaných zadních dveří v činnosti.
*: Vozidla s hands-free elektricky ovlá-
danými zadními dveřmi

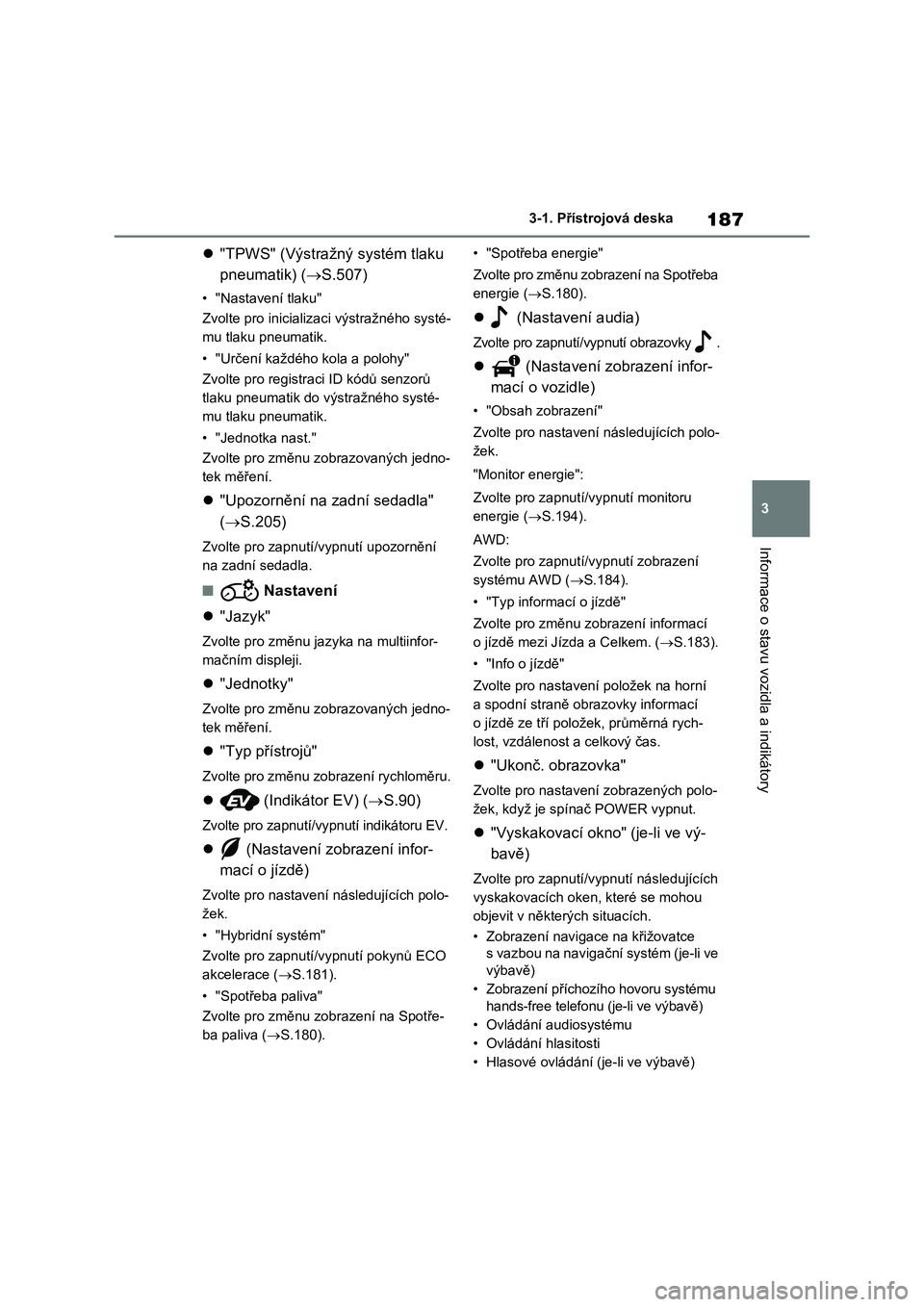

187
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
 "TPWS" (Výstražný systém tlaku
pneumatik) ( S.507)
• "Nastavení tlaku"
Zvolte pro inicializ aci výstražného systé-
mu tlaku pneumatik.
• "Určení každého kola a polohy"
Zvolte pro registraci ID kódů senzorů
tlaku pneumatik do výstražného systé-
mu tlaku pneumatik.
• "Jednotka nast."
Zvolte pro změnu zobrazovaných jedno-
tek měření.
 "Upozornění na zadní sedadla"
( S.205)
Zvolte pro zapnutí/vypnutí upozornění
na zadní sedadla.
■ Nastavení
 "Jazyk"
Zvolte pro změnu jazyka na multiinfor-
mačním displeji.
 "Jednotky"
Zvolte pro změnu zobrazovaných jedno-
tek měření.
 "Typ přístrojů"
Zvolte pro změnu zobrazení rychloměru.
 (Indikátor EV) (S.90)
Zvolte pro zapnutí/vypnutí indikátoru EV.
 (Nastavení zobrazení infor-
mací o jízdě)
Zvolte pro nastavení následujících polo-
žek.
• "Hybridní systém"
Zvolte pro zapnutí/vypnutí pokynů ECO
akcelerace ( S.181).
• "Spotřeba paliva"
Zvolte pro změnu zobrazení na Spotře-
ba paliva ( S.180).
• "Spotřeba energie"
Zvolte pro změnu zobrazení na Spotřeba
energie ( S.180).
 (Nastavení audia)
Zvolte pro zapnutí/vypnutí obrazovky .
 (Nastavení zobrazení infor-
mací o vozidle)
• "Obsah zobrazení"
Zvolte pro nastavení následujících polo-
žek.
"Monitor energie":
Zvolte pro zapnutí/vypnutí monitoru
energie ( S.194).
AWD:
Zvolte pro zapnutí/vypnutí zobrazení
systému AWD ( S.184).
• "Typ informací o jízdě"
Zvolte pro změnu z obrazení informací
o jízdě mezi Jízda a Celkem. ( S.183).
• "Info o jízdě"
Zvolte pro nastavení položek na horní
a spodní str aně obrazovky informací
o jízdě ze tří polož ek, průměrná rych-
lost, vzdálenost a celkový čas.
 "Ukonč. obrazovka"
Zvolte pro nastavení zobrazených polo-
žek, když je spí nač POWER vypnut.
"Vyskakovací okno" (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí následujících
vyskakovacích oken, které se mohou
objevit v některých situacích.
• Zobrazení navigace na křižovatce
s vazbou na navigační systém (je-li ve
výbavě)
• Zobrazení příchozího hovoru systému
hands-free telefonu (je-li ve výbavě)
• Ovládání audiosystému
• Ovládání hlasitosti
• Hlasové ovládání (je-li ve výbavě)

1883-1. Přístrojová deska
"Kalendář"
Zvolte pro nastavení kalendáře.
Ten může být nastaven pouze tehdy,
když je GPS kalibr ace hodin vypnuta
v nastavení multim ediálního systému.
"MID VYP"
Zobrazí se prázdná obrazovka
"Výchozí nastav."
Zvolte pro resetování nastavení zobra-
zení přístroje.
■Pozastavení zobrazení nastavení
●V následujících situacích bude zobra-
zení nastavení dočasně přerušeno.
• Když se na multiinfo rmačním displeji objeví výstra žné hlášení
• Když se vozidlo začne pohybovat
●Nastavení pro funk ce, kterými není
vozidlo vybaveno, se nezobrazí.
●Když je funkce vypnu ta, příslušná na-
stavení pro tuto funkci není možné
zvolit.
Zvolte pro zobrazení výstražných
hlášení a opatření, které je nutno
provést, pokud je detekována po-
rucha. ( S.573)
V následujících sit uacích zobrazuje
řidiči návrhy. Pro volbu odezvy na
zobrazený návrh použijte spínače
ovládání přístroje.
■Návrh na zapnutí systému elek-
tricky ovládaných zadních
dveří (je-li ve výbavě)
Pokud je systém elektricky ovláda-
ných zadních dveří vypnut na obra-
zovce a je ovládán spínač
elektricky ovládaných zadních dveří
na přístrojovém panelu, zobrazí se
návrhové hlášení, které se zeptá,
zda chcete systém elektricky ovlá-
daných zadních dveří zapnout. Pro
zapnutí systému elektricky ovláda-
ných zadních dveří zvolte "Ano".
Po zapnutí systému elektricky ovláda-
ných zadních dveří stiskněte spínač
elektricky ovládaných zadních dveří
znovu pro otevření nebo zavření elek-
tricky ovládaných zadních dveří.
■Návrh na zapnutí světlometů
Pokud je spínač světlometů v jiné
poloze než nebo a po urči-
tou dobu je rychlo st vozidla 5 km/h
nebo vyšší, když je okolí tmavé,
zobrazí se návrhové hlášení.
VÝSTRAHA
■Výstrahy pro nastavování zobra- zení
Protože je potřeba , aby během nasta-
vování zobrazení byl v činnosti hybrid- ní systém, ujis těte se, že je vozidlo
zaparkováno na míst ě s adekvátním
větráním. V uzavřeném prostoru, např. v garáži, se mohou výfukové plyny, ob-
sahující kysličník uhelnatý (CO), hro-
madit a vniknout do vozidla. To může způsobit smrt nebo vážné ohrožení
zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vyb ití 12V akumuláto-
ru, ujistěte se, že při nastavování funk-
cí zobrazení je h ybridní systém v činnosti.
Zobrazení výstražného hlá-
šení
Návrhová funkce

189
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Návrh na vypnutí světlometů
Pokud jsou ponech ány světlomety
rozsvícené po určitou dobu poté, co
byl vypnut spínač POWER, zobrazí
se návrhové hlášení.
■Návrh na zavření elektricky
ovládaných oken (s vazbou na
činnost stěračů čelního skla)
Pokud jsou v činnos ti stěrače čelní-
ho skla při otevřeném elektricky
ovládaném okně, zobrazí se návr-
hové hlášení, které se zeptá, zda
chcete elektricky ovládaná okna za-
vřít. Pro zavření všech elektricky
ovládaných oken zvolte "Ano".
■Návrh na zavření elektricky
ovládaných oken (jízda vysoký-
mi rychlostmi)
Pokud rychlost vozidla překročí urči-
tou rychlost s otevřeným elektricky
ovládaným oknem, zobrazí se návr-
hové hlášení, které se zeptá, zda
chcete elektricky ovládaná okna za-
vřít. Pro zavření všech elektricky
ovládaných oken zvolte "Ano".
■Přizpůsobení
Návrhová funkce může být zapnuta/vy-
pnuta.
(Přizpůsobitelné funkce: S.626)
*: Je-li ve výbavě
Obrázky použité v to mto textu jsou za- mýšleny jako příklady a mohou se lišit
od obrazu, který je skutečně zobrazen
pomocí projekčního displeje.
Oblast zobrazení informací o pod-
půrných jízdních systémech/
zobrazení s vazbou na navigační
systém (je-li ve výbavě)
( S.192)
Oblast zobrazení zařazené polo-
hy/oblast zobrazení RSA (Asis-
tent dopravních značek) (je-li ve
výbavě) ( S.318, 369)
Zobrazení rychlosti vozidla
Indikátor hybridního systému/
otáčkoměr ( S.193)
Projekční displej*
Projekční displej promítá různé
informace týkající se jízdy a pro-
vozní stav podpůrných jízdních
systémů na čelní sklo.
Součásti systému
A
B
C
D

1903-1. Přístrojová deska
■Projekční displej bude v činnosti, když
Spínač POWER je v ZAPNUTO.
■Když používáte projekční displej
Když se díváte na projekční displej přes sluneční brýle, displej se může zdát
tmavý nebo obtížně čitelný, zvláště přes
polarizované sluneční brýle. Seřiďte jas projekčního displeje nebo odložte své
sluneční brýle.
■Zobrazení názvu ulice (vozidla s na-
vigačním systémem)
Budou se zobrazovat pouze názvy ulic,
které jsou obsažen y v mapových úda-
jích.
VÝSTRAHA
■Když používáte projekční displej
●Zkontrolujte, zda poloha a jas obra-
zu projekčního displeje není na pře- kážku bezpečné jízdě. Nesprávné
seřízení polohy nebo jasu obrazu
může překážet výhle du řidiče a vést tak k nehodě s následky smrtelného
nebo vážného zranění.
●Nedívejte se během jízdy nepřetržitě na projekční displej, protože můžete
přehlédnout chodce, objekty na silni-
ci atd., před vozidlem.
UPOZORNĚNÍ
■Projektor projekčního displeje
●Neumísťujte žádné nápoje do blíz- kosti projektoru projekčního displeje.
Pokud bude projektor polit, může to
mít za následek elektrickou poruchu.
●Na projektor projekčního displeje nic
nepokládejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace projekčního displeje.
●Nedotýkejte se vnitřku projektoru projekčního displeje nebo nestrkejte
ostré nebo podobné předměty do
projektoru. Tím by mohlo dojít k mechanickému
poškození.
