2021 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

303
5
5-1. Před jízdou
Jízda
UPOZORNĚNÍ
■Během jízdy s vozidlem
●Nesešlapujte najednou plynový
a brzdový pedál b ěhem jízdy, proto- že to může omezit v ýkon hybridního
systému.
●Nepoužívejte plynový pedál nebo
nesešlapujte najednou plynový
a brzdový pedál, abyste drželi vozi-
dlo ve svahu.
■Abyste předešli poškození sou-
částí vozidla
●Neotáčejte volant na doraz v obou
směrech a nedržte ho tam delší dobu.
Tím se může poškodit elektromotor posilovače řízení.
●Když jedete přes nerovnosti na silni-ci, jeďte co nejpomaleji, abyste pře-
dešli poškození kol, podvozku
vozidla atd.
■Když dojde k defektu pneumatiky
během jízdy
Vypuštěná nebo po škozená pneumati-
ka může způsobit následující situace.
●Může být obtížné ovládat vozidlo.
●Vozidlo vydává n eobvyklé zvuky
nebo vibrace.
●Vozidlo se nepřirozeně naklání.
Držte pevně volant a pozvolna sešláp- něte brzdový pedál , abyste vozidlo
zpomalili.
Informace o tom, co dělat, když dojde k defektu pneumatiky ( S.576, 588)
■Když narazíte na zaplavené vo- zovky
Nejezděte po vozovce, která byla zato-
pena po silném dešti atd. Tím by moh- lo dojít k následujícímu vážnému
poškození vozidla:
●Zastavení motoru
●Zkrat elektrických součástí
●Poškození motoru způsobené pono- řením do vody
V případě, že jste j ezdili po zaplavené vozovce a vozidlo bylo zaplaveno, po-
žádejte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis, aby zkontrolo-
val následující.
●Funkce brzd
●Změny množství a kvality oleje a ka-
palin používaných v motoru, hybridní transaxle převodovce (přední a zad-
ní) atd.
●Stav maziva ložisek a kloubů zavě-
šení (kde je to možné) a funkci
všech kloubů, ložisek atd.
■Když vozidlo parkujete
Vždy zabrzděte parkovací brzdu a pře- suňte řadicí páku do P. Jinak to může
způsobit, že se vozidlo pohne, nebo
může náhle zrychlit, pokud sešlápnete nechtěně plynový pedál.

3045-1. Před jízdou
Náklad a zavazadla
Věnujte pozornost následujícím
informacím o pokynech pro na-
kládání, nosnosti a zátěži.
VÝSTRAHA
■Věci, které nesmějí být převáženy
v zavazadlovém prostoru
Následující věci mohou způsobit po- žár, pokud jsou uloženy v zavazadlo-
vém prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny.
Jinak to může bránit správnému se- šlápnutí pedálů, může to blokovat
výhled řidiče, nebo to může mít za ná-
sledek, že předměty narazí do řidiče nebo cestujících, což by mohlo způso-
bit nehodu.
●Pokud je to možné, ukládejte náklad
a zavazadla do zavazadlového pro-
storu.
●Nepokládejte žádné předměty na sebe v zavazadlovém prostoru výše
než jsou opěradla.
●Když sklopíte zadní sedadla, dlouhé
předměty by neměly být umístěny přímo za přední sedadla.
●Nikdy nedovolte nikomu jezdit v za-
vazadlovém prostoru. Ten není ur-
čen pro cestující. Ti by měli sedět ve svých sedadlech, řádně připoutáni
svými bezpečnostními pásy. Jinak
jsou v případě náhl ého zabrzdění, náhlého zatočení nebo nehody vy-
stavení mnohem vět šímu riziku smr-
telných nebo vážných zranění.
●Neumísťujte náklad nebo zavazadla
na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu
nebo na zadní sedadla (při ukládání
předmětů na sebe)
• Na kryt zavazadel (je-li ve výbavě)
• Na přístrojový panel
• Na palubní desku
●Zajistěte všechny předměty v prosto- ru pro cestující.
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zátěž nevyváženě.
Nesprávné zatížení může způsobit zhor-
šení ovládání řízení a brzd, což může způsobit smrt nebo vážná zranění.
■Když nakládáte náklad na střešní
nosič zavazadel (je-li ve výbavě)
Dodržujte následující pokyny:
●Umístěte náklad tak, aby jeho hmot- nost byla rozložena rovnoměrně
mezi přední a zadní nápravu.
●Když nakládáte dlo uhý nebo široký
náklad, nikdy nepřekročte celkovou délku nebo šířku vozidla. ( S.614)
●Před jízdou se ujistěte, že je náklad
na střešním nosiči zavazadel bez-
pečně upevněn.
●Zavazadla, která přepravujete na střešním nosiči zava zadel, posouvají
těžiště vozidla ví ce nahoru. Vyvaruj-
te se vysokých rychlo stí, prudkých rozjezdů, ostrého zatáčení, náhlého
brzdění nebo jiných prudkých mané-
vrů, jinak by mohlo dojít ke ztrátě kontroly nad vozidlem nebo k jeho
převrácení vlivem nesprávného
ovládání vozidla, což může mít za
následek smrt nebo vážná zranění.
●Pokud jedete na dlouhou vzdálenost, po nerovných silnicích nebo vysoký-
mi rychlostmi, zasta vte příležitostně
vozidlo během cesty , abyste se ujis- tili, že náklad zůstává na místě.
●Nepřekračujte hmotnost nákladu
80 kg na střešním nosiči zavazadel.

305
5
5-1. Před jízdou
Jízda
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma-
tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti do poručené hodnotě.
( S.621)
●Zvyšte tlak huštění pneumatik přívěsu
s ohledem na celkovou hmotnost pří- věsu a s přihlédnutím k hodnotám do-
poručeným výrobcem vašeho přívěsu.
UPOZORNĚNÍ
■Když nakládáte náklad na střešní
nosič zavazadel (je-li ve výbavě)
Buďte opatrní, abyste nepoškrábali po- vrch panoramatického střešního okna
(je-li ve výbavě).
Tažení přívěsu
Vaše vozidlo je primárně určeno
pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv
na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše
bezpečí a spokojenost závisí na
řádném používání správného
vybavení a opatrném způsobu
jízdy. Pro zajištění bezpečnosti
vaší i ostatních nepřetěžujte vo-
zidlo nebo přívěs.
Pro bezpečné tažení přívěsu
buďte mimořádně opatrní a je-
zděte s přihlédnutím k vlastnos-
tem přívěsu a provozním
podmínkám.
Záruka Toyoty nepokrývá po-
škození nebo poruchy způsobe-
né tažením přívěsu pro
obchodní účely.
Před tažením požádejte o další
podrobnosti vašeho místního
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis, protože v ně-
kterých zemích platí další před-
pisy.

3065-1. Před jízdou
■Bezpečnostní kontroly před taže-
ním
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na tažné zařízení a hák tažného zařízení. Pamatujte, že
hmotnost připojení př ívěsu zvýší zátěž
vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmotnost-
ních limitů vozidla. ( S.308)
●Zajistěte, aby náklad na přívěsu byl
zajištěn.
●V případě, že ve st andardních zpět-
ných zrcátkách nevid íte provoz za vo-
zidlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodlouže-
ná ramena těchto zrcátek na obou
stranách vozidla tak, aby vždy posky- tovala maximální výhled dozadu.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole.
Jejich nedodržení může způsobit ne- hodu s následky smrti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistě te, že není překro-
čen žádný z hmotnostních limitů.
( S.308)
■Abyste zabránili nehodě nebo zra-
nění
●Vozidla s kompaktním rezervním ko- lem:
Netáhněte přívěs, když je na vozidle
namontováno kompaktní rezervní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namonto-
vaná pneumatika opravena pomocí sady pro nouzovou opravu pneuma-
tiky.
●Nepoužívejte ada ptivní tempomat
s plným rychlostním rozsahem (je-li
ve výbavě) nebo te mpomat (je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlos-
ti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesá-
ním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.

307
5
5-1. Před jízdou
Jízda
Před tažením zkontrolujte přípust-
nou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.614)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyh ovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde tažn é zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo následu-
jící:
 Nepoužívejte tažné zařízení, kte-
ré nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
Když instalujete osvětlení přívěsu,
konzultujte to s kte rýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem, protože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, dodržujte místní
předpisy.
Hmotnostní limity
Tažné zařízení
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu na- přímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém vaše- ho vozidla a způsobit tak poruchu.

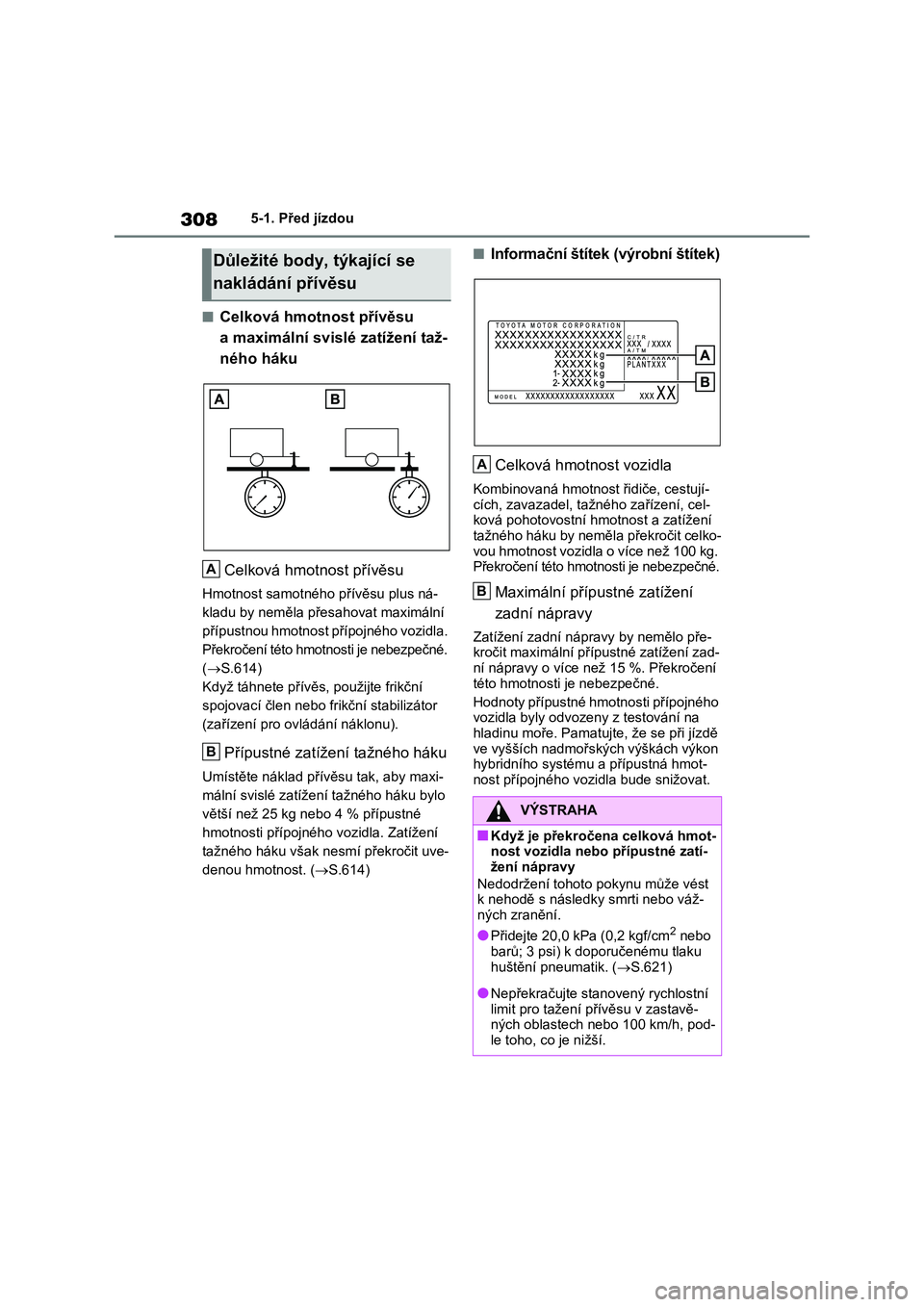

3085-1. Před jízdou
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přes ahovat maximální
přípustnou hmotnost přípojného vozidla.
Překročení této hmotnosti je nebezpečné.
( S.614)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo
větší než 25 kg nebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit uve-
denou hmotnost. ( S.614)
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažného zařízení, cel-
ková pohotovostní hmotnost a zatížení tažného háku by neměla překročit celko-
vou hmotnost vozidla o více než 100 kg.
Překročení této hmotnosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře- kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení
této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testování na
hladinu moře. Pamatuj te, že se při jízdě
ve vyšších nadmoř ských výškách výkon hybridního systému a přípustná hmot-
nost přípojného vozidla bude snižovat.
Důležité body, týkající se
nakládání přívěsu
A
B
9é675$+$
■Když je překročena celková hmot-
nost vozidla nebo přípustné zatí- žení nápravy
Nedodržení tohoto pokynu může vést k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.621)
●Nepřekračujte stanovený rychlostní
limit pro tažení přívěsu v zastavě- ných oblastech nebo 100 km/h, pod-
le toho, co je nižší.
A
B

309
5
5-1. Před jízdou
Jízda
458 mm
461 mm
536 mm
537 mm
537 mm
536 mm
461 mm
458 mm
Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

3105-1. Před jízdou
2 mm
13 mm
28 mm
34 mm
412 mm
332 mm
A
B
C
D
E
F
