2021 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

111
2
2-2. Nabíjení
Plug-in hybridní systém
■Identifikační štítek
Identifikační štítky jsou připevněna na vozidle, AC nabíjecím k abelu a nabíječce, aby informovaly uživate le, které zařízení by měli použít.
Význam jednotlivých identifikač ních štítků je následující:
Tento výrobek musí být uzemněn.
V případě poruchy nebo rozbití po-
skytuje uzemnění cestu minimální-
ho odporu pro elektrický proud, aby
se snížilo riziko úrazu elektrickým
proudem. Tento výrobek je vybaven
uzemňovacím vodičem a uzemňo-
vací zástrčkou. Uzemňovací zástrč-
ka musí být zapojena do příslušné
zásuvky, která je správně nainstalo-
vána a uzemněna v souladu se vše-
mi místními předpisy a vyhláškami.
Identifikační štítekTyp na-pájeníStandardníKonfiguraceTyp příslušenstvíRozsah napětí
ACEN 62196-2TYPE 2
 Víko nabíje- cího otvoru
 Nabíjecí
konektor
≤ 480 V RMS
ACEN 62196-2TYPE 2
 Nabíjecí
zástrčka
 Nabíječka
≤ 480 V RMS
DCEN 62196-3FF
Víko nabíje- cího otvoru
 Nabíjecí
konektor
50 V až 500 V
DCEN 62196-3AA
 Víko nabíje-
cího otvoru  Nabíjecí
konektor
50 V až 500 V
Uzemnění (AC nabíjecí kabel
režimu 2)
VÝSTRAHA
■Pokyny pro uzemnění
●Nesprávné připojení uzemňovacího vodiče zvyšuje riziko úrazu elektric-
kým proudem.
Pokud si nejste jisti, zda je produkt správně uzemněn, poraďte se s kva-
lifikovaným elektrikářem nebo opra-
vářem.
●Uzemňovací zástrčku dodávanou
s výrobkem neupra vujte. Pokud zá- strčka neodpovídá zásuvce, nechte
správnou zásuvku nainstalovat kvali-
fikovaným elektrikářem.

1122-2. Nabíjení
CCID (Přerušovací zařízení nabíje-
cího obvodu) má následující bez-
pečnostní funkce.
■Funkce detekce úniku elektřiny
Pokud je během dobí jení detekován
únik elektřiny, zdroj elektrického
proudu bude automaticky přerušen,
čímž se zabrání požárům nebo
elektrickým šokům způsobeným
unikající elektřinou.
Pokud je zdroj elekt rického proudu pře-
rušen, výstražný indi kátor chyby bliká.
Pokud je zdroj elekt rického proudu pře-
rušen: S.113
■Funkce automatického kon-
troly
Je to automatický systém kontroly,
který je spuštěn před nabíjením, aby
zkontroloval problémy v činnosti
funkce detekce úniku elektřiny.
Pokud je jako výsledek této kontroly na-
lezena porucha ve funkci detekce úniku
elektřiny, výstražný indikátor chyby bli-
ká, aby informoval uživatele. ( S.113)
■Funkce detekce teploty
Zástrčka je vybav ena funkcí detek-
ce teploty. Pokud při nabíjení vzniká
teplo z důvodu nedostatečné těs-
nosti na straně zás uvky atd., tato
funkce potlačuje teplo ovládáním
nabíjecího proudu.
■Podmínky pro dodávku proudu
do vozidla
CCID (Přerušovací zařízení nabíje-
cího obvodu) je určeno pro zabráně-
ní dodávky elektrického proudu do
nabíjecího konektoru, když není při-
pojen do vozidla, i když zástrčka za-
sunuta do zásuvky.
■Činnost indikátoru
Pro signalizaci následujících stavů
se používají 3 indikátory.
Indikátor napájení
Svítí, když elektřina proudí do CCID
(Přerušovací zařízení nabíjecího obvodu).
Indikátor nabíjení
Svítí, když nabíjení probíhá.
Výstražný indikátor chyby
Bliká, když dochází k úniku elektřiny
nebo dojde k poruše v CCID (Přerušo-
vací zařízení nab íjecího obvodu).
Bezpečnostní funkce
(AC nabíjecí kabel režimu 2)
Indikátory CCID (Přerušovací
zařízení nabíjecího obvodu)
(AC nabíjecí kabel režimu 2)
A
B
C

113
2
2-2. Nabíjení
Plug-in hybridní systém
■Když během nabíjení dojde k poruše
Indikátory na CCID (Přerušovac í zařízení nabíjecího obvodu) používají
kombinaci různých stavů (nesvítí , svítí nebo bliká), aby informovaly uživate-
le o vnitřních poruchách.
Když svítí nebo bliká výstražný indikátor chyby, vyjměte dočasně zástrčku ze zásuv-
ky a pak ji znovu zapojte, abyste zkontrolovali, zda indikátor chyby zhasne.
Pokud výstražný indikátor chyby zhasne, je již nabíjení možné.
Pokud nezhasne, proveďte náprav né opatření uvedené v následující tabulce.
StavIndikátor napájeníVýstražný indi-kátor chybyPříčina/Nápravné opatření
Chyba systému
dobíjení
NesvítíNesvítí nebo svítíJe detekován únik elektřiny a nabíjení je zrušeno, nebo je
porucha v AC nabíjecím kabelu.
 Konzultujte to s kterýmko-
liv autorizovaným prodej- cem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
SvítíBliká
Porucha funkce
detekce teploty zástrčkyBlikáBliká
V části detekce teploty zástrčky
se vyskytla porucha.*1
 Konzultujte to s kterýmko- liv autorizovaným prodej-
cem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Detekce zvýšení
teploty zástrčkyBlikáNesvítí
Je detekováno zvýšení teploty zástrčky z důvodu nesprávné-
ho kontaktu mezi zásuvkou
a zástrčkou.*2
 Zkontrolujte, zda je zástrč- ka bezpečně připojena do
zásuvky.

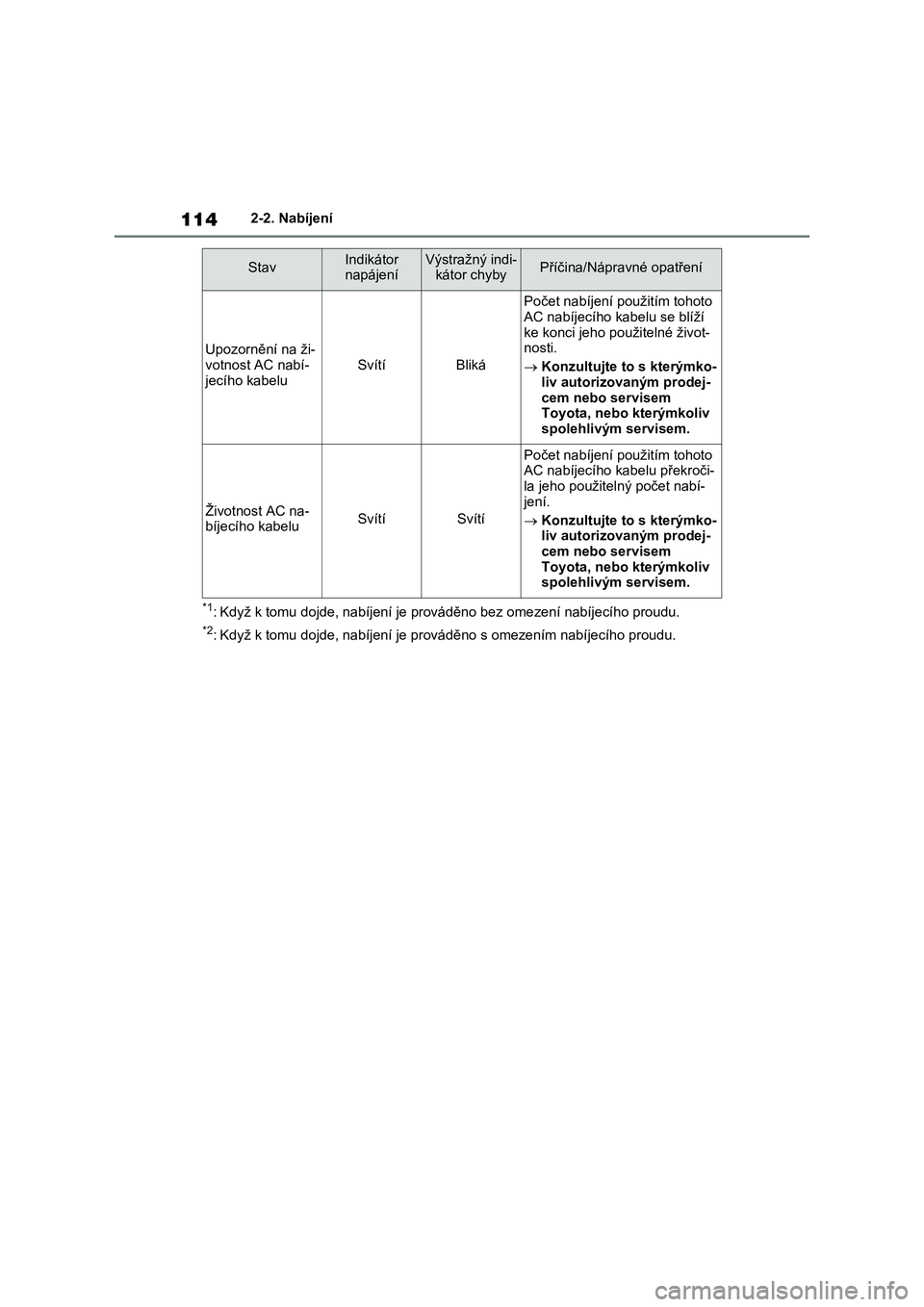

1142-2. Nabíjení
*1: Když k tomu dojde, nabíjení je prováděno bez omezení nabíjecího proudu.
*2: Když k tomu dojde, nabíjení je prováděno s omezením nabíjecího proudu.
Upozornění na ži-
votnost AC nabí-
jecího kabelu
SvítíBliká
Počet nabíjení použitím tohoto AC nabíjecího kabelu se blíží
ke konci jeho použitelné život-
nosti.
 Konzultujte to s kterýmko- liv autorizovaným prodej-
cem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Životnost AC na-bíjecího kabeluSvítíSvítí
Počet nabíjení použitím tohoto AC nabíjecího kabelu překroči-
la jeho použitelný počet nabí-
jení.
 Konzultujte to s kterýmko- liv autorizovaným prodej-
cem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
StavIndikátor napájeníVýstražný indi-kátor chybyPříčina/Nápravné opatření

115
2
2-2. Nabíjení
Plug-in hybridní systém
Kabel zástrčky může být vyměněn
následujícím postupem.
1 Připravte si AC nabíjecí kabel
( S.109) a výměnný kabel zá-
strčky.
2 Vytáhněte uvolňovací klíč ven.
Dejte pozor, abyste vytažený uvolňovací
klíč neztratili.
3 Sejměte uzávěr konektoru kabe-
lu zástrčky.
4 Zasuňte uvolňovací klíč do uvol-
ňovací štěrbiny CCID (Přerušova-
cí zařízení nabí jecího obvodu).
Zasuňte uvolňovací klíč ve směru zobra-
zeném na obrázku.
5 Při plně zasunutém uvolňovacím
klíči do uvolňovací štěrbiny CCID
(Přerušovací zařízení nabíjecího
obvodu) otáčejte maticí konekto-
ru kabelu zástrčky, abyste vy-
jmuli kabel.
Po vyjmutí kabelu zástrčky vyjměte
uvolňovací klíč.
Nenechávejte vozidlo samotné s odpo-
jeným kabelem zástrčky. Pokud není
zapojen kabel zástrčky, do CCID (Přeru- šovací zařízení na bíjecího obvodu) se
může dostat voda nebo cizí předměty,
což může mít za n ásledek poruchu.
Výměna kabelu zástrčky
(AC nabíjecí kabel režimu 2)
(je-li ve výbavě)

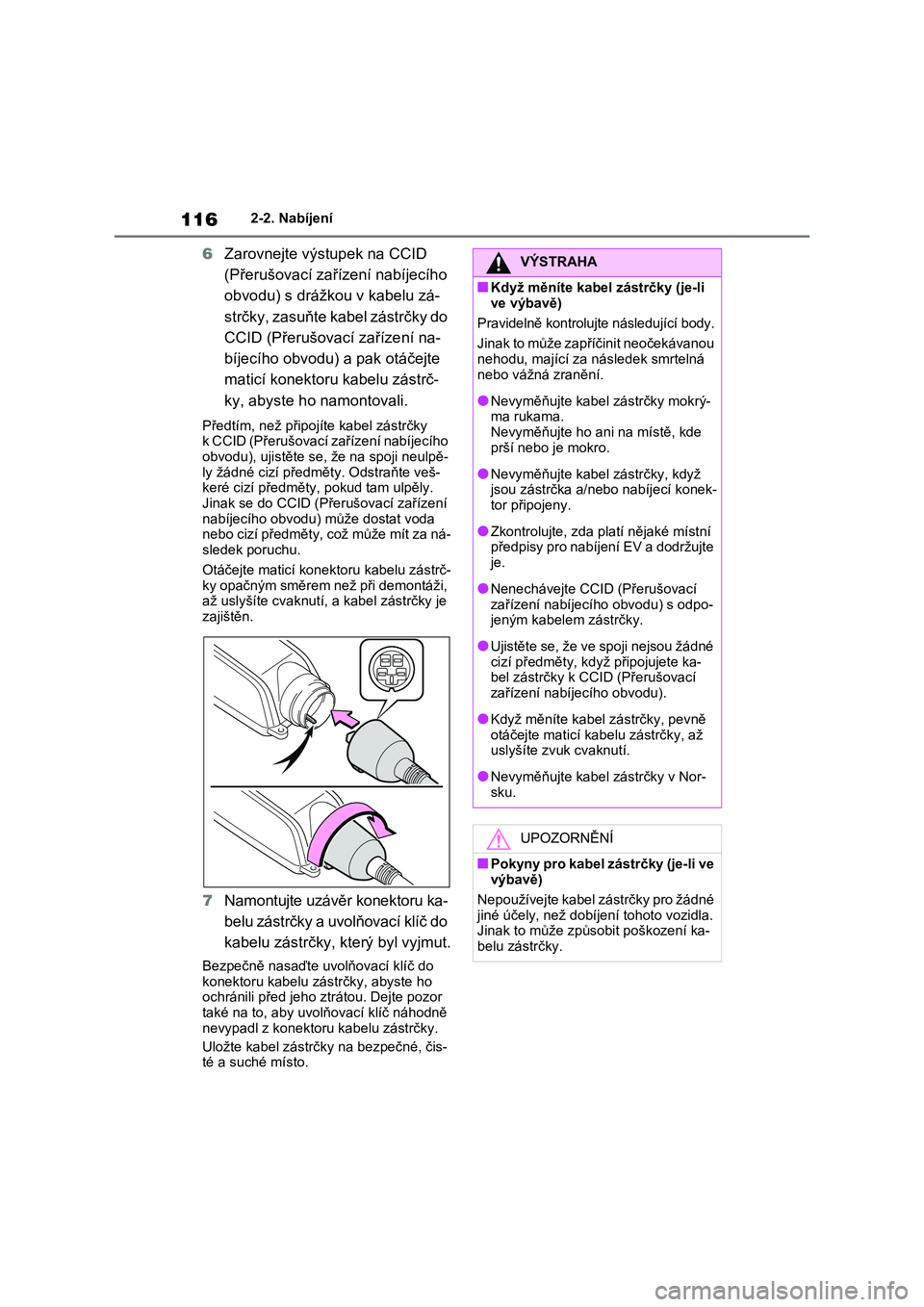

1162-2. Nabíjení
6Zarovnejte výstupek na CCID
(Přerušovací zařízení nabíjecího
obvodu) s drážkou v kabelu zá-
strčky, zasuňte kabel zástrčky do
CCID (Přerušovací zařízení na-
bíjecího obvodu) a pak otáčejte
maticí konektoru kabelu zástrč-
ky, abyste ho namontovali.
Předtím, než připoj íte kabel zástrčky
k CCID (Přerušovací zařízení nabíjecího obvodu), ujistěte se, že na spoji neulpě-
ly žádné cizí předmět y. Odstraňte veš-
keré cizí předměty, pokud tam ulpěly. Jinak se do CCID (Přer ušovací zařízení
nabíjecího obvodu) může dostat voda
nebo cizí předměty, což může mít za ná- sledek poruchu.
Otáčejte maticí konek toru kabelu zástrč-
ky opačným směrem než při demontáži, až uslyšíte cvaknutí, a kabel zástrčky je
zajištěn.
7 Namontujte uzávěr konektoru ka-
belu zástrčky a uvolňovací klíč do
kabelu zástrčky, který byl vyjmut.
Bezpečně nasaďte uvolňovací klíč do
konektoru kabelu zás trčky, abyste ho
ochránili před jeho ztrátou. Dejte pozor také na to, aby uvolňovací klíč náhodně
nevypadl z konektor u kabelu zástrčky.
Uložte kabel zástrčky na bezpečné, čis-
té a suché místo.
VÝSTRAHA
■Když měníte kabel zástrčky (je-li
ve výbavě)
Pravidelně kontrolu jte následující body.
Jinak to může zapříčinit neočekávanou
nehodu, mající za následek smrtelná
nebo vážná zranění.
●Nevyměňujte kabel zástrčky mokrý-
ma rukama.
Nevyměňujte ho ani na místě, kde prší nebo je mokro.
●Nevyměňujte kabel zástrčky, když jsou zástrčka a/nebo nabíjecí konek-
tor připojeny.
●Zkontrolujte, zda pl atí nějaké místní
předpisy pro nabíjení EV a dodržujte
je.
●Nenechávejte CCI D (Přerušovací
zařízení nabíjecí ho obvodu) s odpo- jeným kabelem zástrčky.
●Ujistěte se, že ve spoji nejsou žádné cizí předměty, kd yž připojujete ka-
bel zástrčky k CCID (Přerušovací
zařízení nabíjecího obvodu).
●Když měníte kabel z ástrčky, pevně
otáčejte maticí ka belu zástrčky, až uslyšíte zvuk cvaknutí.
●Nevyměňujte kabel zástrčky v Nor-sku.
UPOZORNĚNÍ
■Pokyny pro kabel zástrčky (je-li ve
výbavě)
Nepoužívejte kabel zástrčky pro žádné
jiné účely, než dobíjení tohoto vozidla.
Jinak to může způs obit poškození ka- belu zástrčky.

117
2
2-2. Nabíjení
Plug-in hybridní systém
Z bezpečnostních důvodů kontroluj-
te AC nabíjecí k abel pravidelně.
Kontrola a údržba AC nabí-
jecího kabelu
VÝSTRAHA
■Pravidelná kontrola
Pravidelně kontrolujte následující body.
Jinak to může zapříčinit neočekávanou nehodu, mající za následek smrtelná
nebo vážná zranění.
●AC nabíjecí kabel, zástrčka, nabíjecí konektor, CCID (Přerušovací zaříze-
ní nabíjecího obvodu) atd. nejsou
poškozeny.
●Zásuvka není poškozena.
●Zástrčku je mož né bezpečně zasu-
nout do zásuvky.
●Zástrčka se během používání ex-
trémně nezahřívá.
●Hrot zástrčky není zdeformován.
●Zástrčka není znečistěná prachem atd.
Vytáhněte zástr čku ze zásuvky před
její prohlídkou. Pok ud při prohlídce na- leznete jakoukoliv abnormalitu na AC
nabíjecím kabelu, i hned ho přestaňte
používat a konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Údržba AC nabíjecího kabelu
Když je AC nabíjecí kabel znečištěn, odstraňte nejdříve ne čistoty hrubým
vyždímaným hadrem a pak ho otřete
suchým hadrem.
Nikdy ho však neumývejte vodou. Po-
kud je AC nabíjecí kabel umyt vodou,
může dojít během nabíjení k požáru nebo elektrickému šoku s následky
smrtelného nebo vážného zranění.
■Když AC nabíjecí kabel delší dobu nepoužíváte
Vytáhněte zástrčku ze zásuvky. Na zá-
strčce nebo v zásuvce by se mohl na- hromadit prach, což může mít za
následek přehřívání , které by mohlo
vést k požáru.
Uložte kabel na místě, kde není vlhko.

1182-2. Nabíjení
■Vlastnosti
 Napětí (Un): 220 V - 240 V ~
 Frekvence: 50 Hz / 60 Hz 1Φ
 Proud: 10 A
 Zbytkový provozní proud (IΔn): 6 mA
 Okolní teplota: -30 °C až 55 °C
 IP67
■Výstražné symboly
Příloha (AC nabíjecí kabel režimu 2)
Toto zařízení je určeno pro použití s elektrickými vozidly.
(Toto zařízení nevyžaduje větrání)
Nepokoušejte se rozebírat nebo opravovat AC nabíjecí kabel,
nabíjecí konektor, zástrčku nebo CCID (Přerušovací zařízení
nabíjecího obvodu).
Když je toto zaříz ení používáno nesprávně, hrozí nebezpečí
elektrického šoku.
Pokud jsou zástrčka, nabíjec í konektor nebo CCID (Přerušo-
vací zařízení nabíjecího obvo du) během nabíjení abnormálně
horké, ihned je odpojte.
Připojení AC nabíjecí ho kabelu k prodlužovacímu kabelu je
přísně zakázáno.
Nepřipojujte zařízení do zásu vky, která je volná, opotřebená
nebo rozbitá. Ujistěte se, že zá strčka v zásuvce pevně sedí.
