2021 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

359
5
5-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po dálnicích nebo
rychlostních silnicích s bílými
(žlutými) čárami jízdního pruhu,
tato funkce varuje řidiče, když
vozidlo vybočuje ze svého jízd-
ního pruhu nebo dráhy* a posky-
tuje asistenci pomocí ovládání
volantu, aby se vozidlo udrželo
ve svém jízdním pruhu nebo
dráze*. Kromě toho systém po-
skytuje asistenci řízení, když je
adaptivní tempomat s plným
rychlostním rozsahem v činnos-
ti, aby udržel vozidlo v jeho jízd-
ním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na systém LTA. Systém LTA neřídí automaticky
vozidlo ani nesnižuje stupeň pozor-
nosti, která musí být věnována ob- lasti před vozidlem. Řidič musí vždy
převzít plnou odpovědnost za bez-
pečnost jízdy tím, že věnuje pozor-
nost okolním podmínkám a ovládá volant, aby uprav il směr jízdy vozi-
dla. Řidič musí ta ké dělat adekvátní
přestávky, když je u naven, např. při jízdách trvajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA nepoužíváte, pou- žijte spínač LTA, abyste systém vy-
pnuli.
■Situace nevhodné pro systém LTA
V následujících situac ích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s následkem
smrtelného nebo vá žného zranění.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry js ou obtížně viditel-
né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezené m jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervn í kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.

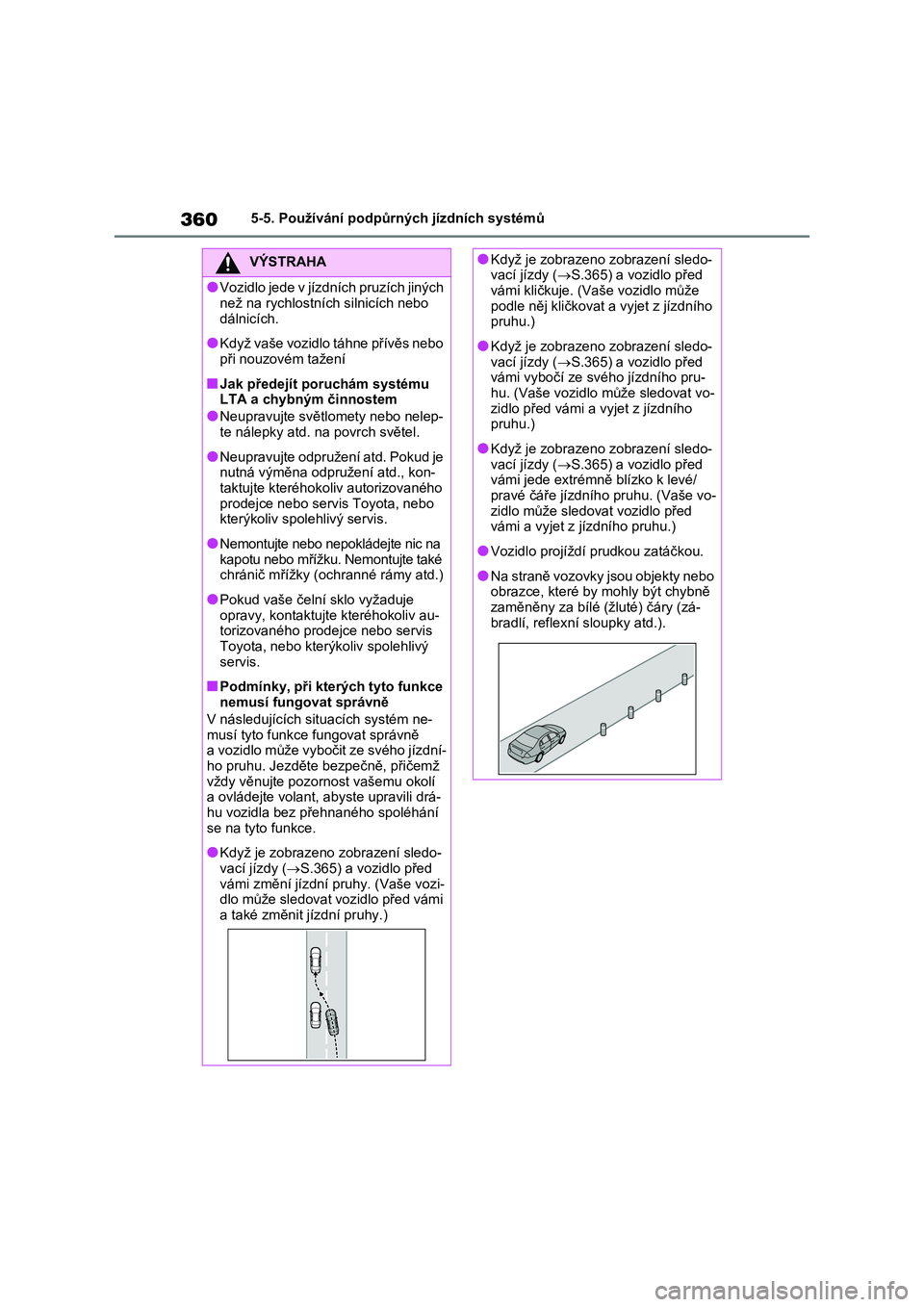

3605-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Vozidlo jede v jízdních pruzích jiných
než na rychlostních silnicích nebo
dálnicích.
●Když vaše vozidlo táhne přívěs nebo
při nouzovém tažení
■Jak předejít poruchám systému LTA a chybným činnostem
●Neupravujte světl omety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nep okládejte nic na kapotu nebo mřížku. Nemontujte také
chránič mřížky (ochranné rámy atd.)
●Pokud vaše čelní sklo vyžaduje opravy, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce
nemusí fungovat správně
V následujících situacích systém ne-
musí tyto funkce fungovat správně a vozidlo může vybočit ze svého jízdní-
ho pruhu. Jezděte bezpečně, přičemž
vždy věnujte pozornost vašemu okolí a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhání
se na tyto funkce.
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.365) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi- dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.365) a vozidlo před
vámi kličkuje. (Vaš e vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.365) a vozidlo před vámi vybočí ze svého jízdního pru-
hu. (Vaše vozidlo může sledovat vo-
zidlo před vámi a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.365) a vozidlo před vámi jede extrémně blízko k levé/
pravé čáře jízdníh o pruhu. (Vaše vo-
zidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).

361
5
5-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov- ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo př ekrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-
tých) čar, například před mýtnou
bránou nebo kontrolním stanovištěm atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu písku atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z důvodu deště, louží atd.
●Čáry jízdních pruhů jsou žluté (které mohou být obtížněj i rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob- rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po pov rchu, který je světlý z důvodu odraženého světla
atd.
●Vozidlo jede v oblas ti, kde se rychle mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo-
zovky během jízdy (špatné silnice nebo spáry na vozovce).
●Když jedete v tunelu nebo v noci
s vypnutými světl omety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.

3625-5. Používání podpůrných jízdních systémů
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformač-
ním displeji se zobrazí výstraha
a buď zazní výstražný bzučák, nebo
zavibruje volant, aby řidiče varoval.
Když zazní výstražný bzučák nebo vib- ruje volant, zkontrolujte oblast v okolí
vašeho vozidla a opatrně ovládejte vo-
lant, abyste vozidlo bezpečně umístili do středu jíz dního pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním jízdním pruhu je vyso ká, varování před
opuštěním jízdního pr uhu bude v činnos-
ti, i když jsou zapnuta směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
VÝSTRAHA
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním
jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš- né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Jsou použity zimn í pneumatiky atd.
●Vozidlo jede extrémně vysokými rychlostmi.
Funkce obsažené v systému
LTA

363
5
5-5. Používání podpůrných jízdních systémů
Jízda
■Funkce asistence řízení
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po ma lých dávkách
a po krátkou dobu, a by udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuje, že volant nebyl
po určitou dobu ovlá dán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním
jízdním pruhu je vys oká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zem ina nebo obrubník
■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.

3645-5. Používání podpůrných jízdních systémů
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným r ychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ovládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní tempomat s plným
rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde js ou bílé (žluté) čáry
jízdního pruhu obtížně viditelné nebo
nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi
pomocí sledování polohy vozidla jedou-
cího před vámi.
Pokud systém detekuje, že volant nebyl
po určitou dobu ovlá dán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Pro zapnutí systému LTA stiskněte
spínač LTA.
Indikátor LTA se roz svítí a na multiinfor-
mačním displeji se zobrazí hlášení.
Opětovným stiskn utím spínače LTA
se systém LTA vypne.
Když je systém LTA zapnut nebo vypnut,
činnost systému LTA bude při příštím
nastartování hybri dního systému pokra-
čovat ve stejném stavu.
Zapnutí systému LTA

365
5
5-5. Používání podpůrných jízdních systémů
Jízda
Indikátor LTA
Stav rozsvícení indikát oru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního p ruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Jsou zobrazeny obě vněj ší strany jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce udr žování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízdní-
ho pruhu: Signalizuje, že asistence
volantu funkce asistence řízení je v čin-
nosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve středu jízdního pruhu
(funkce udržování ve středu jízdního
pruhu).
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozid lo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směr em. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu
vozidla a zajistili bezpečnost.
Zobrazení funkce upozornění při
opouštění jízdního pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že syst ém rozpoznává bílé
(žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jí zdního pruhu, bílá
čára zobrazená na s traně, kde vozidlo
vybočuje, bude blikat oranžově.
Indikace na multiinformač-
ním displeji
A
B
C
D

3665-5. Používání podpůrných jízdních systémů
Vnitřek zobrazených čar je černý
Signalizuje, že systém není schopen rozpoznat bílé (žlut é) čáry nebo dráhu*,
nebo je dočasně zrušen.*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, zem ina nebo obrubník
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek. • LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když
jsou bílé [žluté] čáry nebo dráha*2 roz- poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro
rozpoznanou stranu.) • Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Není ovládána páčka směrových svě- tel. (Vozidla s BSM : Kromě situace,
kdy je jiné vozidlo v jízdním pruhu na
straně, na kterou by la páčka směro- vých světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy
systému. ( S.368)*1: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h,
když je funkce udr žování ve středu jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob- rubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následujících podmí-
nek, kromě provozn ích podmínek funk-
ce upozornění při opouštění jízdního pruhu.
• Nastavení pro "Asis tent řízení" na ob-
razovce na multiinformačním dis-
pleji je nastaveno na "ZAP". ( S.178)
• Vozidlo nezrychlu je nebo nezpomalu-
je o stálou hodnotu nebo více.
• Volant není ovládá n takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení volantu. ( S.367)
●Funkce upozornění na kličkování vo- zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek. • Nastavení pro "Varov. před kličkov."
na obrazovce na multiinformač-
ním displeji je nastaveno na "ZAP".
( S.178) • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy
systému. ( S.368)
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek.
• LTA je zapnuto. • Nastavení pro "Asistent řízení"
a "Střed jízd. pruhu" na obrazovce
na multiinformačním displeji je nasta- veno na "ZAP". ( S.178)
• Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi- dla před vámi (kromě situace, kdy je
vozidlo před vámi malé, např. moto-
cykl). • Adaptivní tempoma t s plným rychlost-
ním rozsahem je v činnosti v režimu
vzdálenosti mezi vozidly.
