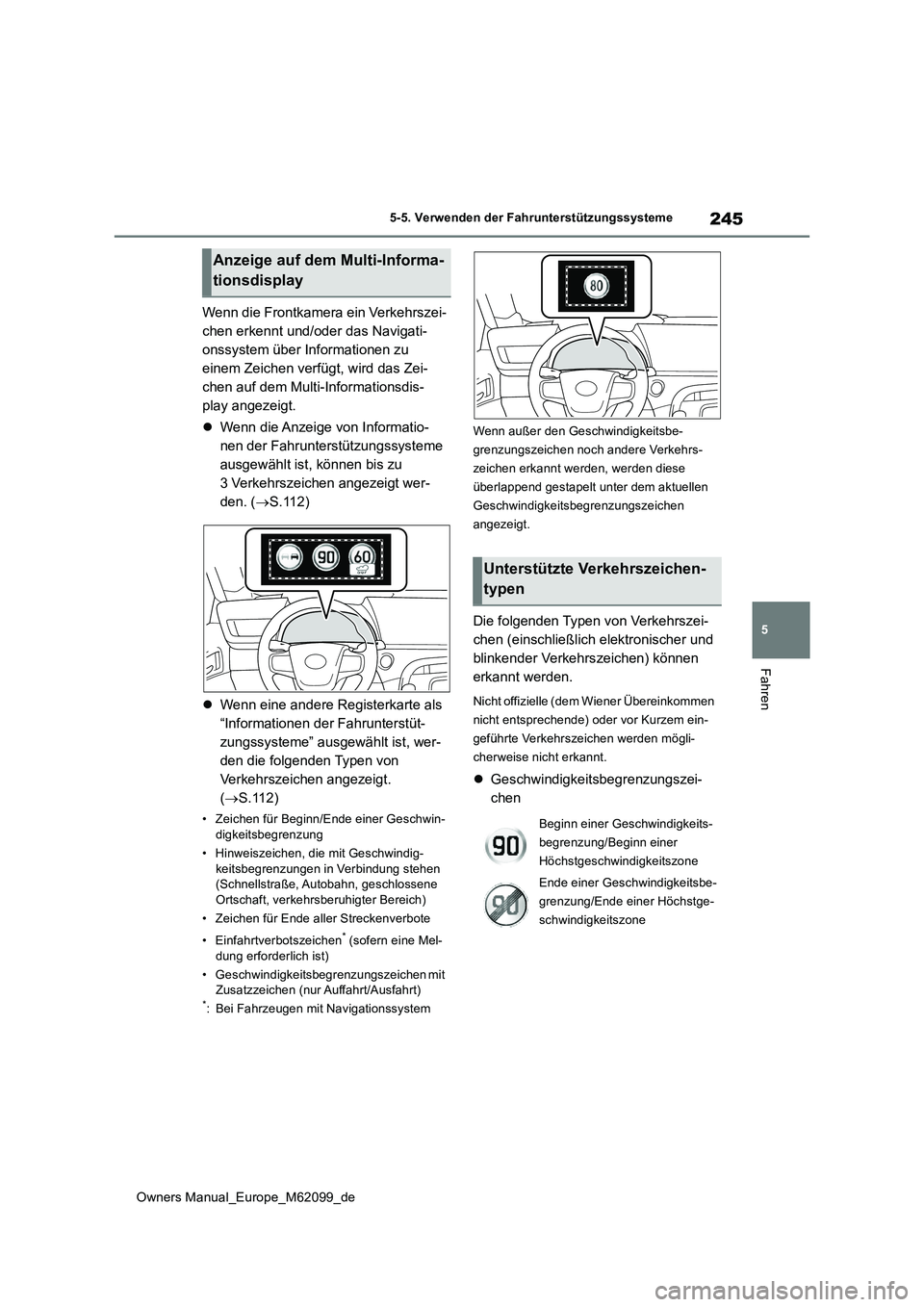

Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Wenn die Frontkamera ein Verkehrszei-
chen erkennt und/oder das Navigati-
onssystem über Informationen zu
einem Zeichen verfügt, wird das Zei-
chen auf dem Multi-Informationsdis-
play angezeigt.
 Wenn die Anzeige von Informatio-
nen der Fahrunterstützungssysteme
ausgewählt ist, können bis zu
3 Verkehrszeichen angezeigt wer-
den. ( S.112)
 Wenn eine andere Registerkarte als
“Informationen der Fahrunterstüt-
zungssysteme” ausgewählt ist, wer-
den die folgenden Typen von
Verkehrszeichen angezeigt.
( S.112)
• Zeichen für Beginn/Ende einer Geschwin- digkeitsbegrenzung
• Hinweiszeichen, die mit Geschwindig-
keitsbegrenzungen in Verbindung stehen (Schnellstraße, Autobahn, geschlossene Ortschaft, verkehrs beruhigter Bereich)
• Zeichen für Ende aller Streckenverbote
• Einfahrtverbotszeichen* (sofern eine Mel-
dung erforderlich ist)
• Geschwindigkeitsbegrenzungszeichen mit Zusatzzeichen (nur Auffahrt/Ausfahrt)*: Bei Fahrzeugen mit Navigationssystem
Wenn außer den Geschwindigkeitsbe-
grenzungszeichen noch andere Verkehrs-
zeichen erkannt werden, werden diese
überlappend gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszeichen
angezeigt.
Die folgenden Typen von Verkehrszei-
chen (einschließlich elektronischer und
blinkender Verkehrszeichen) können
erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen
nicht entsprechende) oder vor Kurzem ein-
geführte Verkehrszeichen werden mögli-
cherweise nicht erkannt.
 Geschwindigkeitsbegrenzungszei-
chen
Anzeige auf dem Multi-Informa-
tionsdisplay
Unterstützte Verkehrszeichen-
typen
Beginn einer Geschwindigkeits-
begrenzung/Beginn einer
Höchstgeschwindigkeitszone
Ende einer Geschwindigkeitsbe-
grenzung/Ende einer Höchstge-
schwindigkeitszone

246
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Mit Geschwindigkeitsbegrenzungen
in Verbindung stehende Informatio-
nen*
*: Wird angezeigt, wenn ein Verkehrszei-
chen erkannt wird, das Navigationssy-
stem aber keine Informationen zur
Geschwindigkeitsbegrenzung für diese
Straße zur Verfügung stellt
 Überholverbotszeichen
 Andere Verkehrszeichen
*: Bei Fahrzeugen mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen*1
*1: Wird zusammen mit der Geschwindig-
keitsbegrenzung angezeigt.
*2: Inhalt nicht erkannt.
*3: Das Verkehrszeichen wird nicht ange-
zeigt, wenn der Blinker beim Wechseln
Autobahneinfahrt
Autobahnausfahrt
Schnellstraßeneinfahrt
Schnellstraßenausfahrt
Beginn einer geschlossenen Ort-
schaft
Ende einer geschlossenen Ort-
schaft
Beginn einer geschlossenen Ort-
schaft
Ende einer geschlossenen Ort-
schaft
Beginn eines verkehrsberuhig-
ten Bereichs
Ende eines verkehrsberuhigten
Bereichs
Beginn eines Überholverbots
Ende eines Überholverbots
Verbot der Einfahrt*
Ende aller Streckenverbote
Halt
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Zusatzzeichen vorhanden*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit

247
5
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
der Fahrspur nicht betätigt wird.
Das RSA-System informiert den Fah-
rer in den folgenden Situationen.
 Wenn ein Geschwindigkeitsbe-
grenzungszeichen angezeigt wird
und das Fahrzeug schneller als
zulässig fährt und dabei den
Grenzwert für eine Meldung einer
Geschwindigkeitsüberschreitung
überschreitet, wird die Verkehrszei-
chenanzeige hervorgehoben und ein
Summer ertönt.
 Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und anhand
der Karteninformationen des Navi-
gationssystems feststellt, dass das
Fahrzeug in einen Bereich gefahren
ist, in den die Einfahrt verboten ist,
blinkt das Einfahrtverbotszeichen
und ein Warnsummer ertönt. (Bei
Fahrzeugen mit Navigationssystem)
 Wenn ein Überholverbotszeichen
auf dem Multi-Informationsdisplay
angezeigt wird und das System
erfasst, dass Ihr Fahrzeug im Begriff
ist, ein anderes zu überholen, blinkt
das angezeigte Verkehrszeichen
und das Lenkrad vibriert.
Je nach Situation wird das Verkehrsum-
feld (Verkehrsrichtung, Geschwindig-
keitseinheit) möglicherweise falsch
erkannt und eine Meldungsfunktion
funktioniert eventuell nicht ordnungsge-
mäß.
■Einstellung
1 Drücken Sie oder auf den
Instrumentenschaltern und wählen Sie
.
2 Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“ RSA” und drücken Sie anschlie-
ßend .
■Automatisches Ausblenden der RSA- Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
●Über eine bestimmte Entfernung wurde
kein Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links
oder rechts abbiegen usw.
■Bedingungen, unter denen das System eventuell nicht ordnungsgemäß funk-tioniert oder Verkehrszeichen nicht kor-
rekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt, fal- sche Verkehrszeichen anzeigt usw. Dies ist jedoch kein Zeichen für eine Funktionsstö-
rung.
●Die Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechten Witterungsverhältnissen, wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm
●Das Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in die Frontkamera.
●Das Verkehrsschild ist verschmutzt, ver-blasst, verbeult oder steht schräg.
●Der Kontrast eines elektronischen Ver-kehrsschilds ist gering.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für die Frontkamera nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel
Meldungsfunktion

248

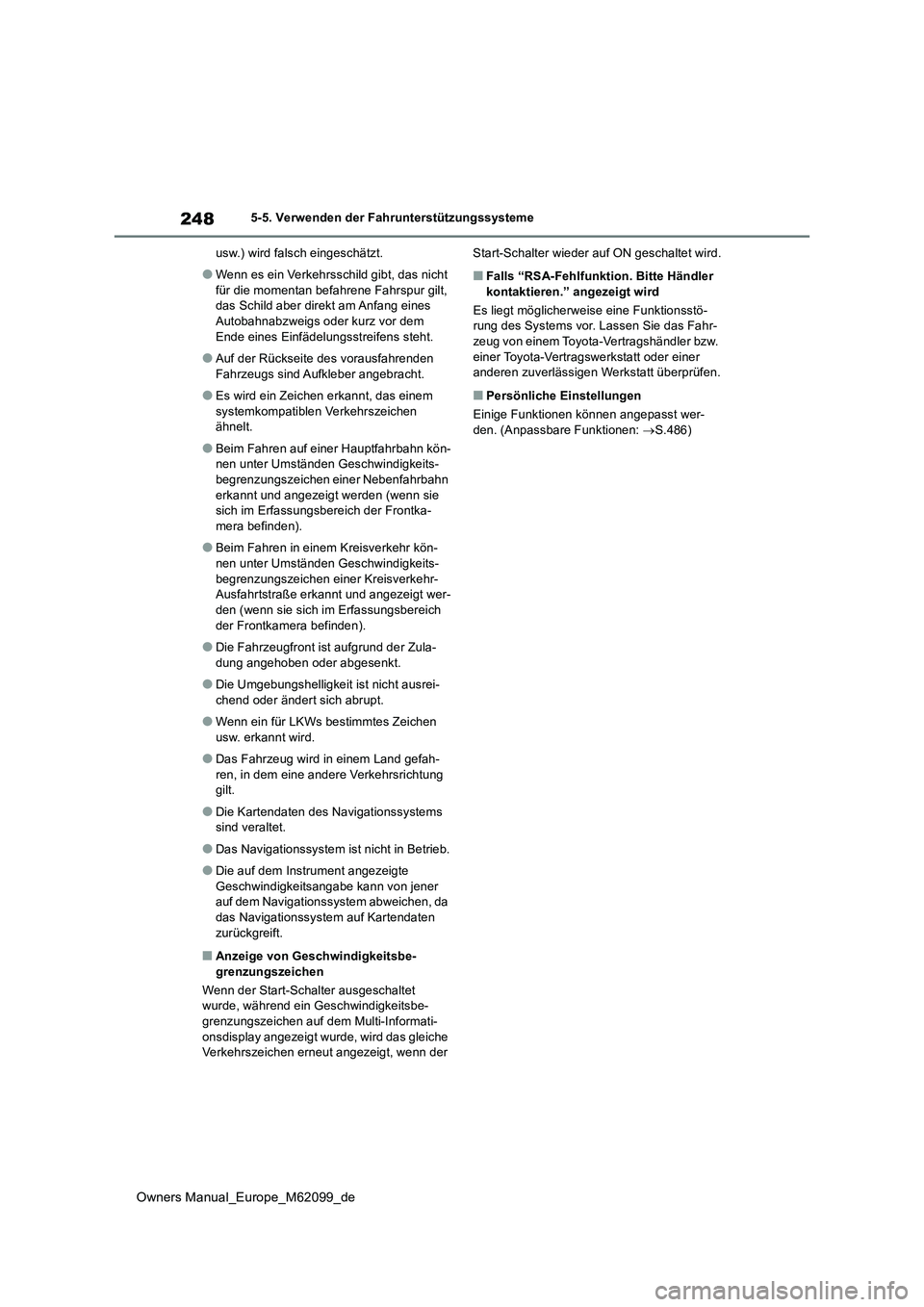

Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
usw.) wird falsch eingeschätzt.
●Wenn es ein Verkehrsschild gibt, das nicht
für die momentan befahrene Fahrspur gilt, das Schild aber direkt am Anfang eines Autobahnabzweigs oder kurz vor dem
Ende eines Einfädelungsstreifens steht.
●Auf der Rückseite des vorausfahrenden
Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem
systemkompatiblen Verkehrszeichen ähnelt.
●Beim Fahren auf einer Hauptfahrbahn kön-nen unter Umständen Geschwindigkeits-begrenzungszeichen einer Nebenfahrbahn
erkannt und angezeigt werden (wenn sie sich im Erfassungsbereich der Frontka-mera befinden).
●Beim Fahren in einem Kreisverkehr kön-nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Kreisverkehr- Ausfahrtstraße erkannt und angezeigt wer-den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
●Die Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
●Wenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung gilt.
●Die Kartendaten des Navigationssystems sind veraltet.
●Das Navigationssystem ist nicht in Betrieb.
●Die auf dem Instrument angezeigte
Geschwindigkeitsangabe kann von jener auf dem Navigationssystem abweichen, da das Navigationssystem auf Kartendaten
zurückgreift.
■Anzeige von Geschwindigkeitsbe- grenzungszeichen
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati- onsdisplay angezeigt wurde, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
■Falls “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (Anpassbare Funktionen: S.486)

249
5

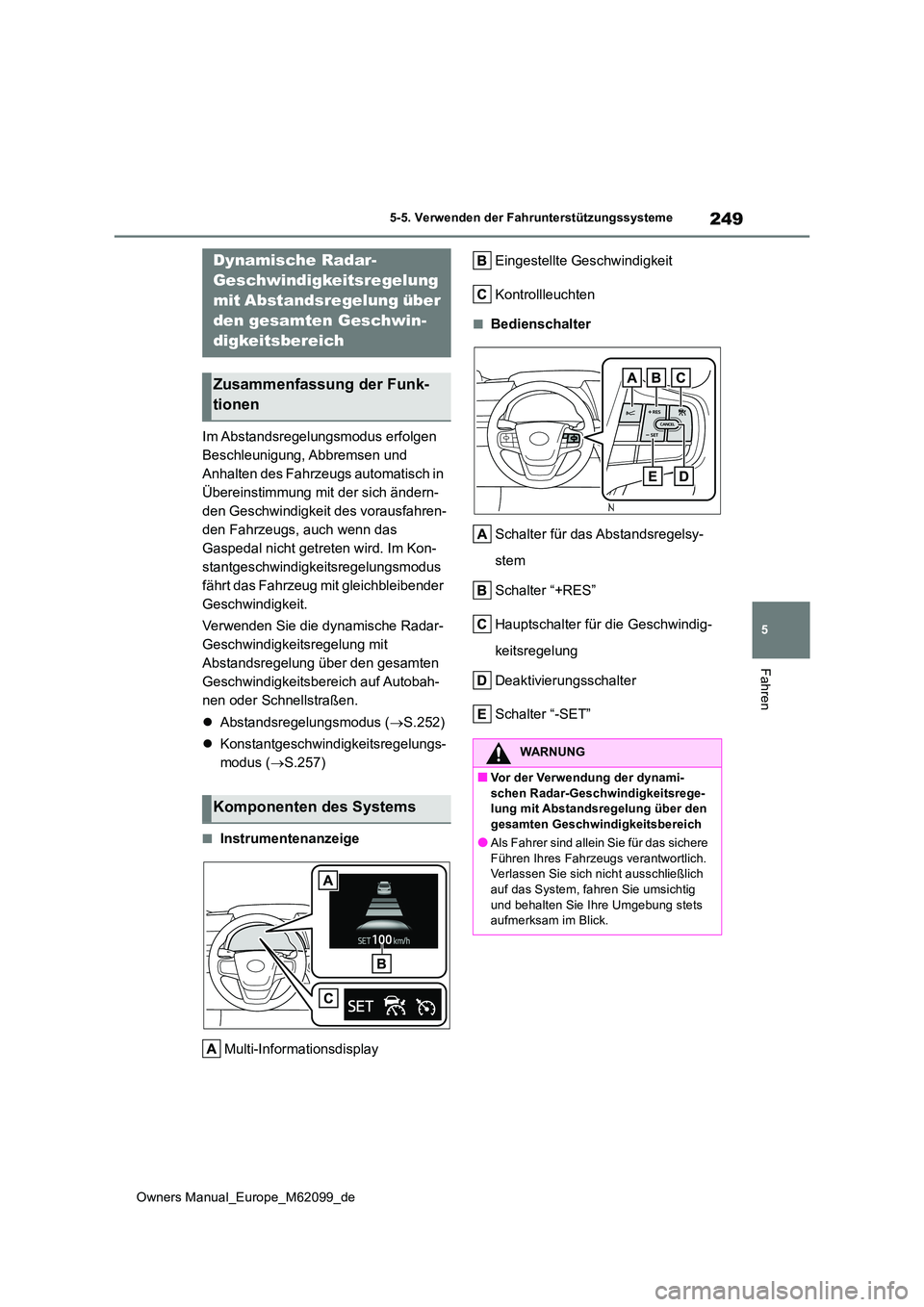

Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Im Abstandsregelungsmodus erfolgen
Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in
Übereinstimmung mit der sich ändern-
den Geschwindigkeit des vorausfahren-
den Fahrzeugs, auch wenn das
Gaspedal nicht getreten wird. Im Kon-
stantgeschwindigkeitsregelungsmodus
fährt das Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten
Geschwindigkeitsbereich auf Autobah-
nen oder Schnellstraßen.
 Abstandsregelungsmodus (S.252)
 Konstantgeschwindigkeitsregelungs-
modus ( S.257)
■Instrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
■Bedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
Zusammenfassung der Funk-
tionen
Komponenten des Systems
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-lung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich
auf das System, fahren Sie umsichtig und behalten Sie Ihre Umgebung stets aufmerksam im Blick.

250

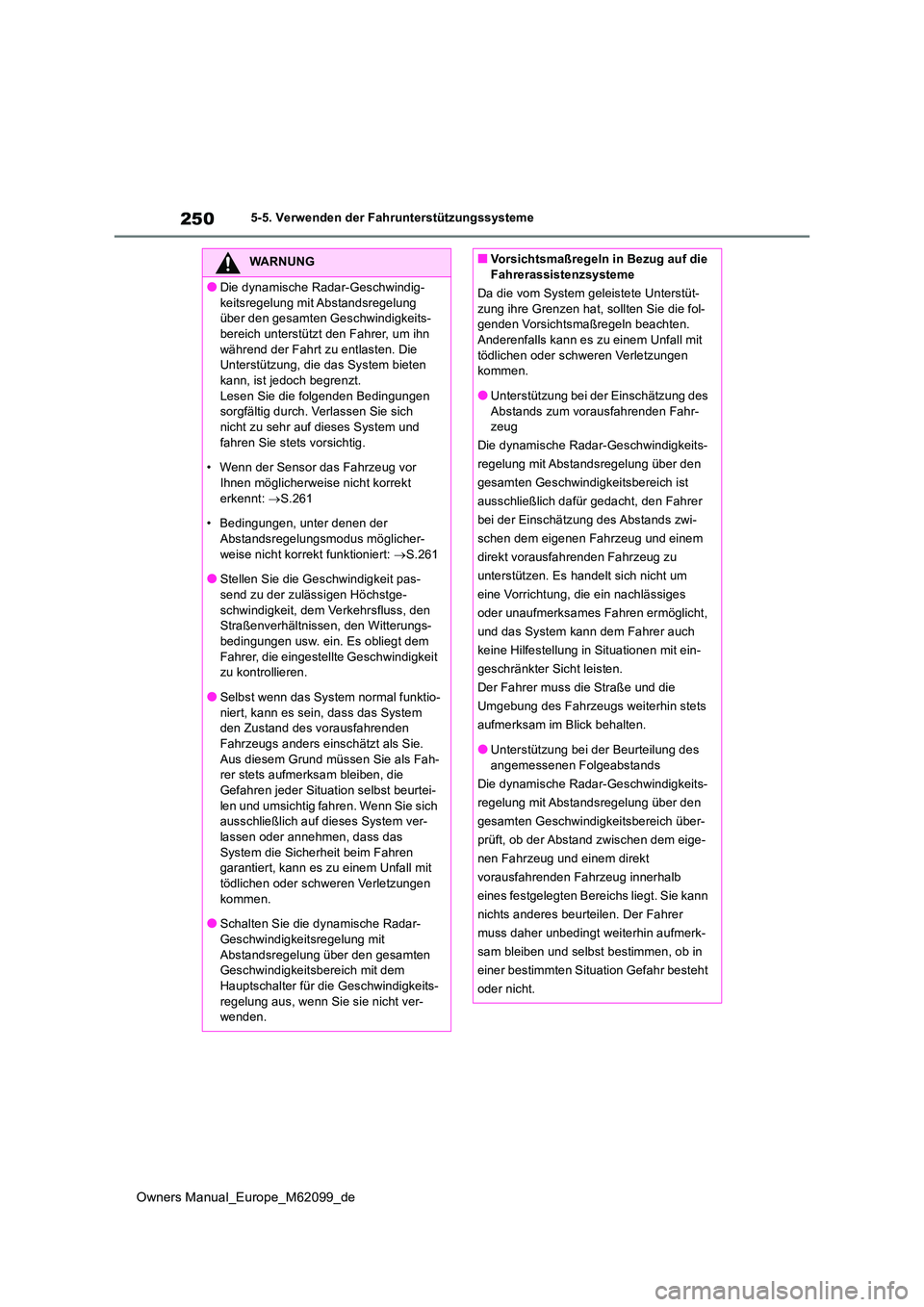

Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Die dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu sehr auf dieses System und
fahren Sie stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.261
• Bedingungen, unter denen der Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert: S.261
●Stellen Sie die Geschwindigkeit pas- send zu der zulässigen Höchstge-
schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-bedingungen usw. ein. Es obliegt dem
Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
●Selbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden
Fahrzeugs anders einschätzt als Sie. Aus diesem Grund müssen Sie als Fah-rer stets aufmerksam bleiben, die
Gefahren jeder Situation selbst beurtei- len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-
lassen oder annehmen, dass das System die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Schalten Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich mit dem
Hauptschalter für die Geschwindigkeits- regelung aus, wenn Sie sie nicht ver-wenden.
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt-
zung ihre Grenzen hat, sollten Sie die fol- genden Vorsichtsmaßregeln beachten. Anderenfalls kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des
Abstands zum vorausfahrenden Fahr- zeug
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist
ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu
unterstützen. Es handelt sich nicht um
eine Vorrichtung, die ein nachlässiges
oder unaufmerksames Fahren ermöglicht,
und das System kann dem Fahrer auch
keine Hilfestellung in Situationen mit ein-
geschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
●Unterstützung bei der Beurteilung des
angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich über-
prüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt
vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Sie kann
nichts anderes beurteilen. Der Fahrer
muss daher unbedingt weiterhin aufmerk-
sam bleiben und selbst bestimmen, ob in
einer bestimmten Situation Gefahr besteht
oder nicht.

251
5
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren

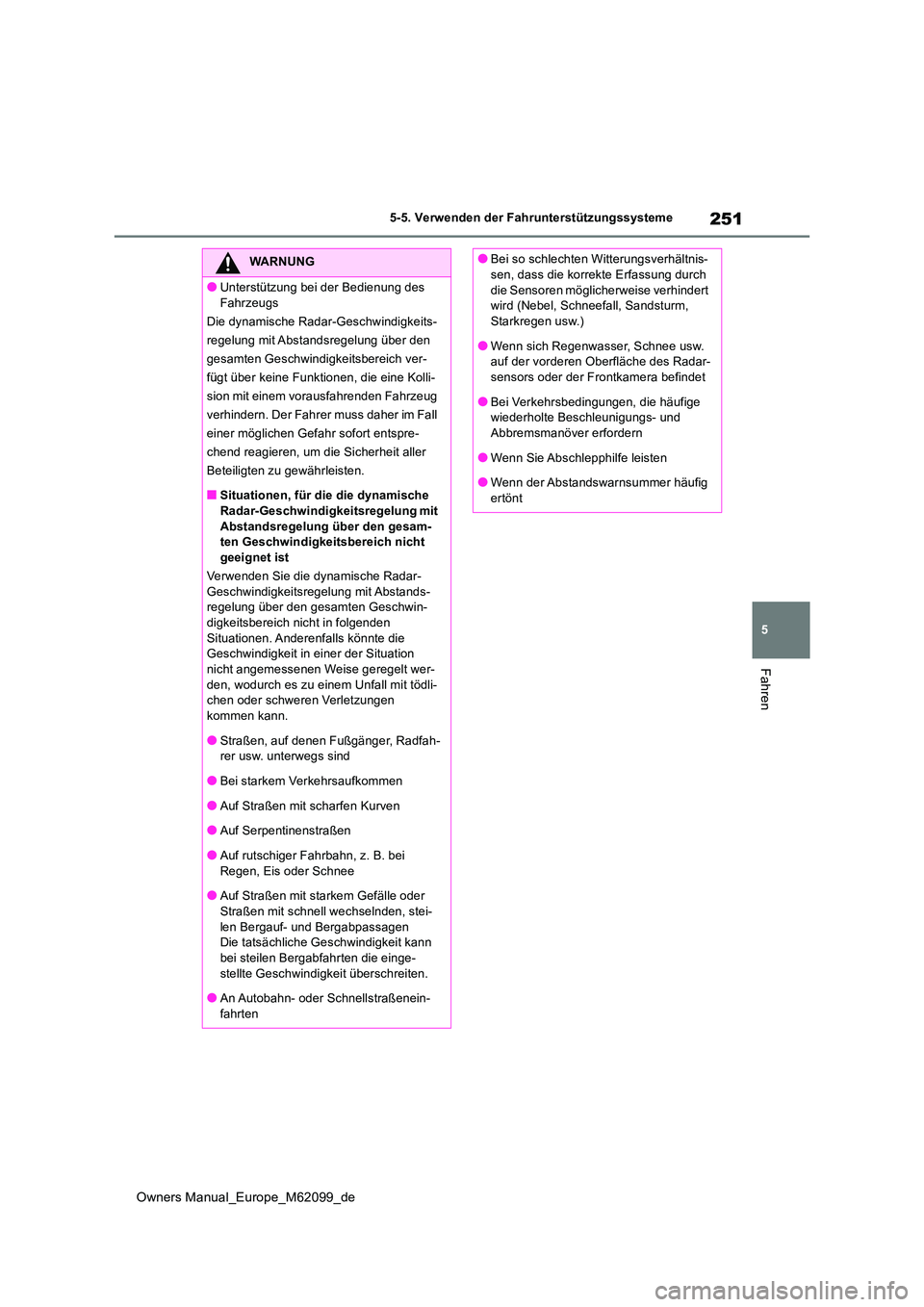

WARNUNG
●Unterstützung bei der Bedienung des
Fahrzeugs
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ver-
fügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug
verhindern. Der Fahrer muss daher im Fall
einer möglichen Gefahr sofort entspre-
chend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
■Situationen, für die die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesam- ten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstands- regelung über den gesamten Geschwin-digkeitsbereich nicht in folgenden
Situationen. Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise geregelt wer-
den, wodurch es zu einem Unfall mit tödli- chen oder schweren Verletzungen
kommen kann.
●Straßen, auf denen Fußgänger, Radfah- rer usw. unterwegs sind
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
●Auf Straßen mit starkem Gefälle oder
Straßen mit schnell wechselnden, stei- len Bergauf- und BergabpassagenDie tatsächliche Geschwindigkeit kann
bei steilen Bergabfahrten die einge- stellte Geschwindigkeit überschreiten.
●An Autobahn- oder Schnellstraßenein-
fahrten
●Bei so schlechten Witterungsverhältnis- sen, dass die korrekte Erfassung durch
die Sensoren möglicherweise verhindert wird (Nebel, Schneefall, Sandsturm, Starkregen usw.)
●Wenn sich Regenwasser, Schnee usw. auf der vorderen Oberfläche des Radar-sensors oder der Frontkamera befindet
●Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und Abbremsmanöver erfordern
●Wenn Sie Abschlepphilfe leisten
●Wenn der Abstandswarnsummer häufig ertönt

252
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
In diesem Modus erfasst ein Radar Fahrzeuge vor Ihnen bis zu einem Abstand von
ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahrzeug wir d ermittelt und
ein angemessener Folgeabstand aufrechterhalten. Zusätzlich kann der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schalters für das Abstandsre-
gelsystem eingestellt werden.
Bei Bergabfahrten verringert sich der Fahrzeug-zu-Fahrzeug-Abst and möglicherweise.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindig keit.
Beispiel für das Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, verlangsamt das System Ihr Fahrzeug auto-
matisch. Falls eine deutlicher e Verringerung der Geschwindigkeit erforderlich ist, betätigt das
System die Bremsen (und die Bremsleuchten leuchten auf). Das Sy stem reagiert auf Änderun-
gen der Geschwindigkeit des vor ausfahrenden Fahrzeugs, um so den vom Fahrer eingestell-
ten Fahrzeug-zu-Fahrzeug-Abstand beizubehalten. Die Abstandswar nung warnt Sie, wenn
das System nicht ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahr-
zeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen stoppt, wird Ihr Fahrzeug (durch di e Systemsteuerung) eben-
falls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist , drücken Sie den Schalter
“+RES” oder treten Sie das Gaspedal (Anfahrvorgang), um das Fol gefahren fortzusetzen.
Wenn Sie den Anfahrvorgang nicht durchführen, wird Ihr Fahrzeug weiterhin von der System-
steuerung angehalten.
Fahren im Abstandsregelungsmodus
