5-5. Verwenden der Fahrunterstützungssysteme
Fahren

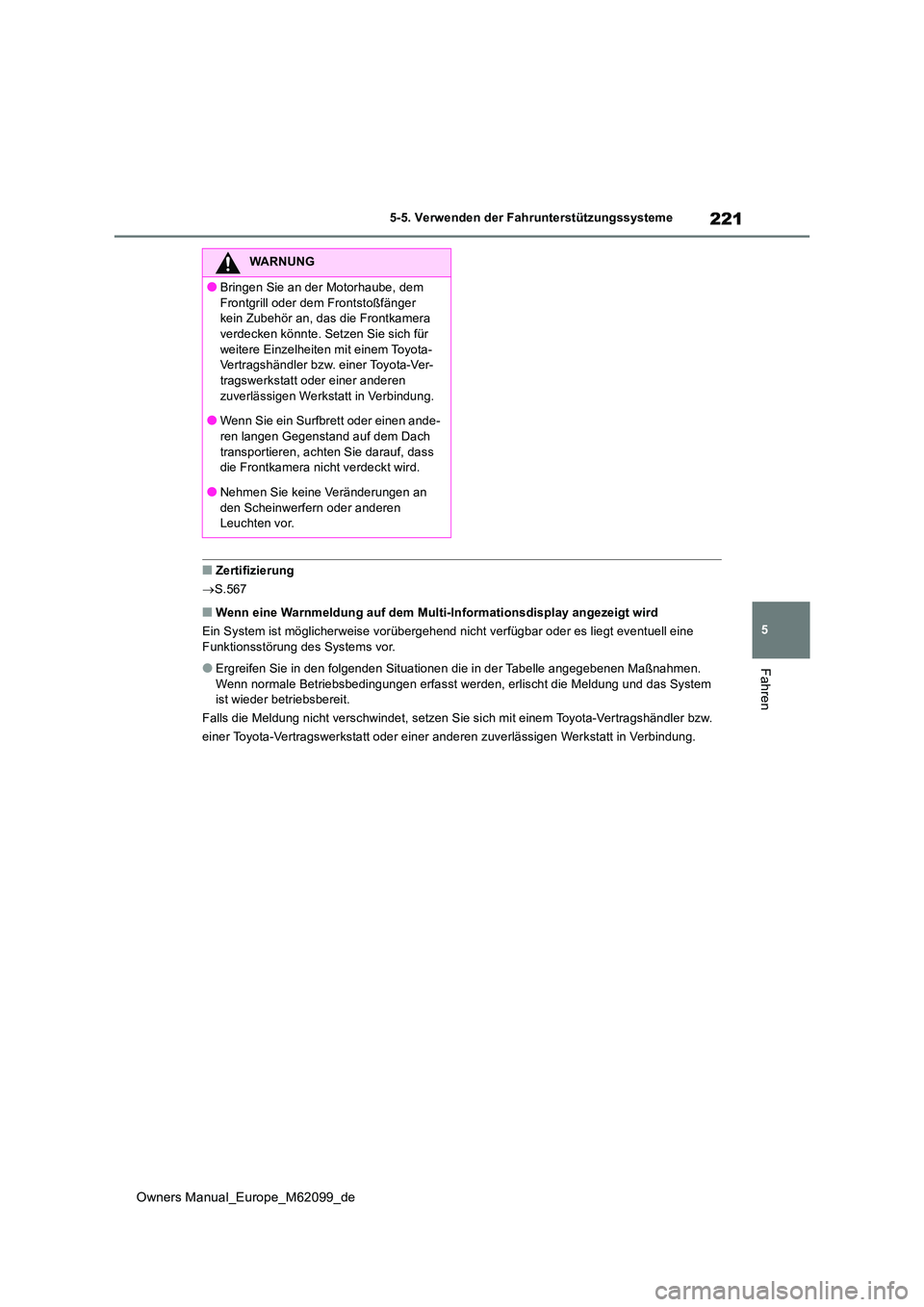

■Zertifizierung
 S.567
■Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
●Ergreifen Sie in den folgenden Situationen die in der Tabelle a ngegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst werden, erlischt die M eldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstat t oder einer anderen zuverlässigen Werkstatt in Verbindung.
WARNUNG
●Bringen Sie an der Motorhaube, dem
Frontgrill oder dem Frontstoßfänger kein Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für
weitere Einzelheiten mit einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
●Wenn Sie ein Surfbrett oder einen ande- ren langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass die Frontkamera nicht verdeckt wird.
●Nehmen Sie keine Veränderungen an
den Scheinwerfern oder anderen Leuchten vor.

222
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
●Sofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren wurde)
und die normalen Betriebsbedingungen wieder erfasst werden, erl ischt in den folgenden Fäl- len die Meldung und das System ist wieder betriebsbereit.Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk statt oder einer anderen zuverlässigen Werkstatt in Verbin- dung.• Wenn die Temperatur rund um den R adarsensor außerhalb des Betriebstemperaturbereichs
liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in ein er extrem kalten Umgebung befindet• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objek te erfassen kann, wie
etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn helles Licht direkt in die Frontkamera strahlt• Je nach den Bedingungen in der Fahrzeugumgebung stellt das Rad argerät möglicherweise
fest, dass die Umgebung nicht ordnungsgemäß erkannt werden kann . Ist das der Fall, wird “PCS nicht verfügbar Siehe Betriebsanleitung” angezeigt.
SituationMaßnahmen
Wenn der Bereich rund um eine Kamera mit
Schmutz, Feuchtigkeit (Beschlag, Kondens-
wasser, Eis usw.) oder anderen Fremdkörpern
bedeckt ist
Befreien Sie die Scheibe mithilfe der Schei-
benwischer und der A/C-Funktion von dem
Schmutz und den anderen anhaftenden
Fremdkörpern ( S.343).
Wenn die Temperatur rund um die Frontka-
mera außerhalb des Betriebstemperaturbe-
reichs liegt, wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem kalten
Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann die
Temperatur der Frontkamera je nach Art des
Sonnenschutzes durch das von der Oberflä-
che des Sonnenschutzes reflektierte Sonnen-
licht übermäßig stark angestiegen sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera ist verdeckt,
z. B. durch die geöffnete Motorhaube oder
einen Aufkleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.
Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.
Wenn “PCS-Radar in Selbstkalibrierung Nicht
verfügbar Siehe Betriebsanleitung” angezeigt
wird.
Prüfen Sie, ob Fremdkörper am Radarsensor
bzw. an der Radarsensorabdeckung anhaften,
und entfernen Sie sie gegebenenfalls.

223
5
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Das System kann folgende Objekte
erfassen (aber nicht jede Funktion kann
alle Objekte erfassen):
 Fahrzeuge
 Fahrradfahrer
 Fußgänger
■Pre-Collision Warnung
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, ertönt
ein Warnsummer und auf dem Multi-
Informationsdisplay wird eine Warnmel-
dung angezeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Vermei-
dung einer Kollision auffordert.
“BREMSEN!”
■Pre-Collision Bremsassistent
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt
das System eine höhere Bremskraft im
Verhältnis zur Stärke, mit der das
Bremspedal getreten wird, auf.
■Pre-Collision Bremssystem
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß extrem hoch ist, werden
die Bremsen automatisch betätigt, um
zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der
Kollision beizutragen.
■Notfall-Lenkunterstützung
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß hoch ist und dass es in
der eigenen Spur genug Platz zum
PCS (Pre-Collision System)
Das Pre-Collision System erfasst
mithilfe eines Radarsensors und
einer Frontkamera Objekte
( S.223), die sich vor dem Fahr-
zeug befinden. Wenn das System
feststellt, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzu-
sammenstoß mit einem Objekt
besteht, wird eine Warnung ausge-
geben, die den Fahrer dazu auffor-
dert, Maßnahmen zur Vermeidung
einer Kollision zu ergreifen; außer-
dem wird der potenzielle Brems-
druck erhöht, um dem Fahrer bei
der Vermeidung der Kollision zu
helfen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit
für einen Frontalzusammenstoß
mit einem Objekt extrem hoch ist,
werden die Bremsen automatisch
betätigt, um zur Vermeidung der
Kollision bzw. zur Reduzierung
der Auswirkungen der Kollision
beizutragen.
Das Pre-Collision System kann akti-
viert oder deaktiviert werden und der
Warnzeitpunkt kann geändert wer-
den. ( S.226)
Erfassbare Objekte
Funktionen des Systems

224
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme

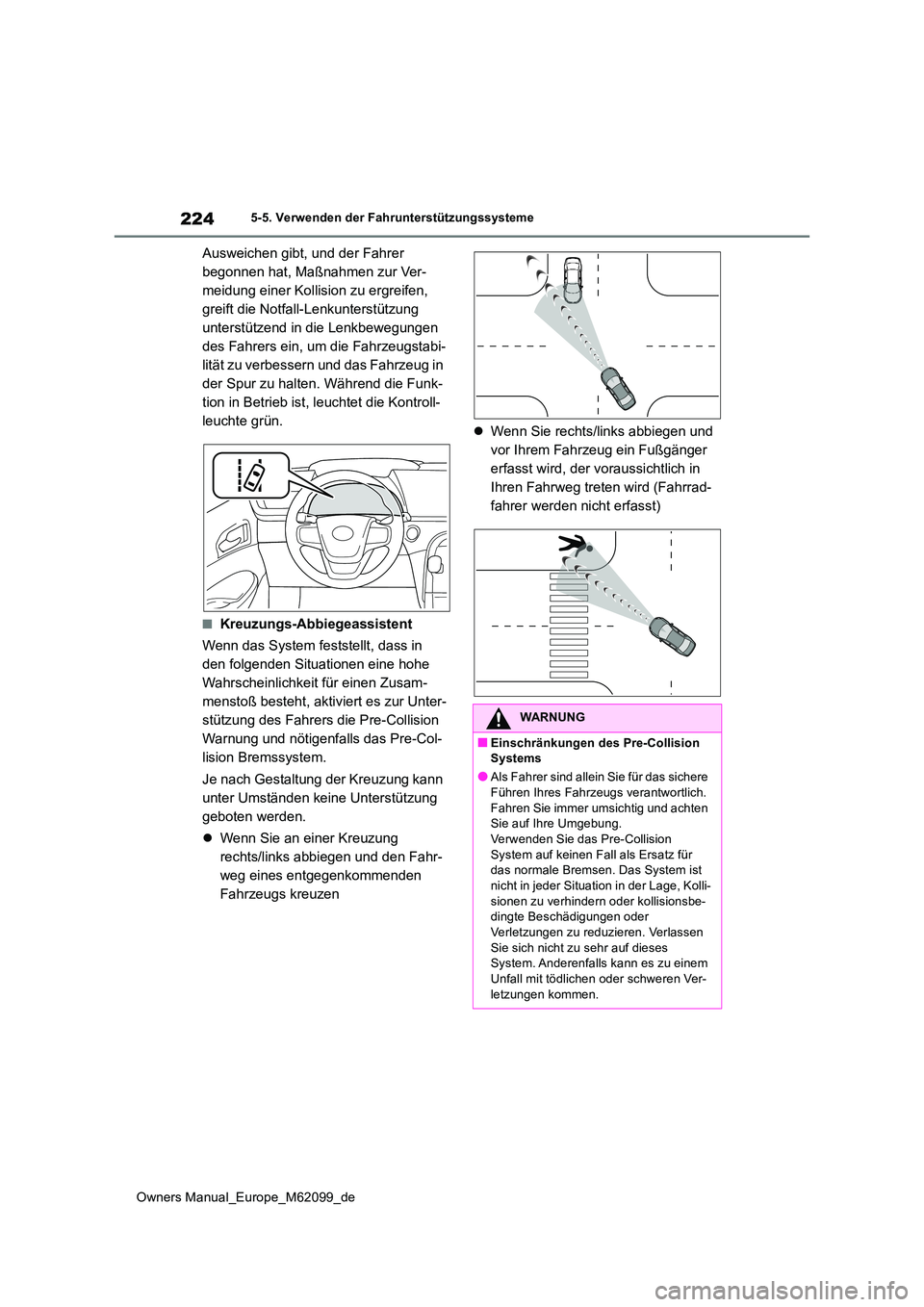

Ausweichen gibt, und der Fahrer
begonnen hat, Maßnahmen zur Ver-
meidung einer Kollision zu ergreifen,
greift die Notfall-Lenkunterstützung
unterstützend in die Lenkbewegungen
des Fahrers ein, um die Fahrzeugstabi-
lität zu verbessern und das Fahrzeug in
der Spur zu halten. Während die Funk-
tion in Betrieb ist, leuchtet die Kontroll-
leuchte grün.
■Kreuzungs-Abbiegeassistent
Wenn das System feststellt, dass in
den folgenden Situationen eine hohe
Wahrscheinlichkeit für einen Zusam-
menstoß besteht, aktiviert es zur Unter-
stützung des Fahrers die Pre-Collision
Warnung und nötigenfalls das Pre-Col-
lision Bremssystem.
Je nach Gestaltung der Kreuzung kann
unter Umständen keine Unterstützung
geboten werden.
 Wenn Sie an einer Kreuzung
rechts/links abbiegen und den Fahr-
weg eines entgegenkommenden
Fahrzeugs kreuzen
 Wenn Sie rechts/links abbiegen und
vor Ihrem Fahrzeug ein Fußgänger
erfasst wird, der voraussichtlich in
Ihren Fahrweg treten wird (Fahrrad-
fahrer werden nicht erfasst)
WARNUNG
■Einschränkungen des Pre-Collision Systems
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.Verwenden Sie das Pre-Collision
System auf keinen Fall als Ersatz für das normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kolli-
sionen zu verhindern oder kollisionsbe- dingte Beschädigungen oder Verletzungen zu reduzieren. Verlassen
Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es zu einem
Unfall mit tödlichen oder schweren Ver- letzungen kommen.

225
5
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
●Obwohl dieses System so konzipiert ist,
dass es dazu beiträgt, eine Kollision zu vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität
unter verschiedenen Umständen beein- trächtigt sein, weshalb das System nicht in jedem Fall dieselbe Leistung erzielen
kann. Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich
nicht zu sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System
möglicherweise eingreift, obwohl keine Kollisionsgefahr besteht: S.230
• Bedingungen, unter denen das System
möglicherweise nicht ordnungsgemäß funktioniert: S.231
●Versuchen Sie nicht, die Funktion des
Pre-Collision Systems selbst zu testen. Je nach den für den Test verwendeten Gegenständen (Dummys, Gegen-
stände aus Karton, die den erfassbaren Objekten ähneln, usw.) kann es vorkom-men, dass das System nicht ordnungs-
gemäß funktioniert, was zu einem Unfall führen kann.
■Pre-Collision Bremssystem
●Wenn das Pre-Collision Bremssystem eingreift, werden die Bremsen sehr stark betätigt.
●Wenn das Fahrzeug durch Eingreifen des Pre-Collision Bremssystems ange-halten wurde, wird der Eingriff des Pre-
Collision Bremssystems nach ca. 2 Sekunden abgebrochen. Treten Sie dann bei Bedarf das Bremspedal.
●Das Pre-Collision Bremssystem greift möglicherweise nicht ein, wenn der
Fahrer bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das Lenkrad eingeschlagen wird,
geht das System möglicherweise davon aus, dass der Fahrer Maßnahmen zur Vermeidung einer Kollision ergreift, wor-
aufhin ein Eingreifen des Pre-Collision Bremssystems eventuell unterbunden wird.
●In einigen Situationen wird der Eingriff des Pre-Collision Bremssystems mögli-cherweise abgebrochen, weil das Gas-
pedal kräftig getreten oder das Lenkrad eingeschlagen wird und das System davon ausgeht, dass der Fahrer Maß-
nahmen zur Vermeidung einer Kollision ergreift.
●Wenn das Bremspedal getreten wird,
geht das System möglicherweise davon aus, dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das
Eingreifen des Pre-Collision Bremssy- stems kann sich verzögern.
■Notfall-Lenkunterstützung
●Der Eingriff der Notfall-Lenkunterstüt-
zung wird abgebrochen, wenn das System feststellt, dass die Spurhalte-funktion ihren Zweck erfüllt hat.
●In den folgenden Fällen kommt es mög-licherweise zu keinem Eingriff bzw. zu einem Abbruch der Notfall-Lenkunter-
stützung, da das System zu dem Schluss kommen kann, dass der Fahrer bereits Maßnahmen ergreift.
• Wenn das Gaspedal kräftig getreten, das Lenkrad stark eingeschlagen, das Bremspedal getreten oder der Blinker-
hebel betätigt wird. Ist dies der Fall, geht das System eventuell davon aus, dass der Fahrer Maßnahmen zur Ver-
meidung einer Kollision ergreift, und die Notfall-Lenkunterstützung greift mögli-cherweise nicht ein.

226
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme

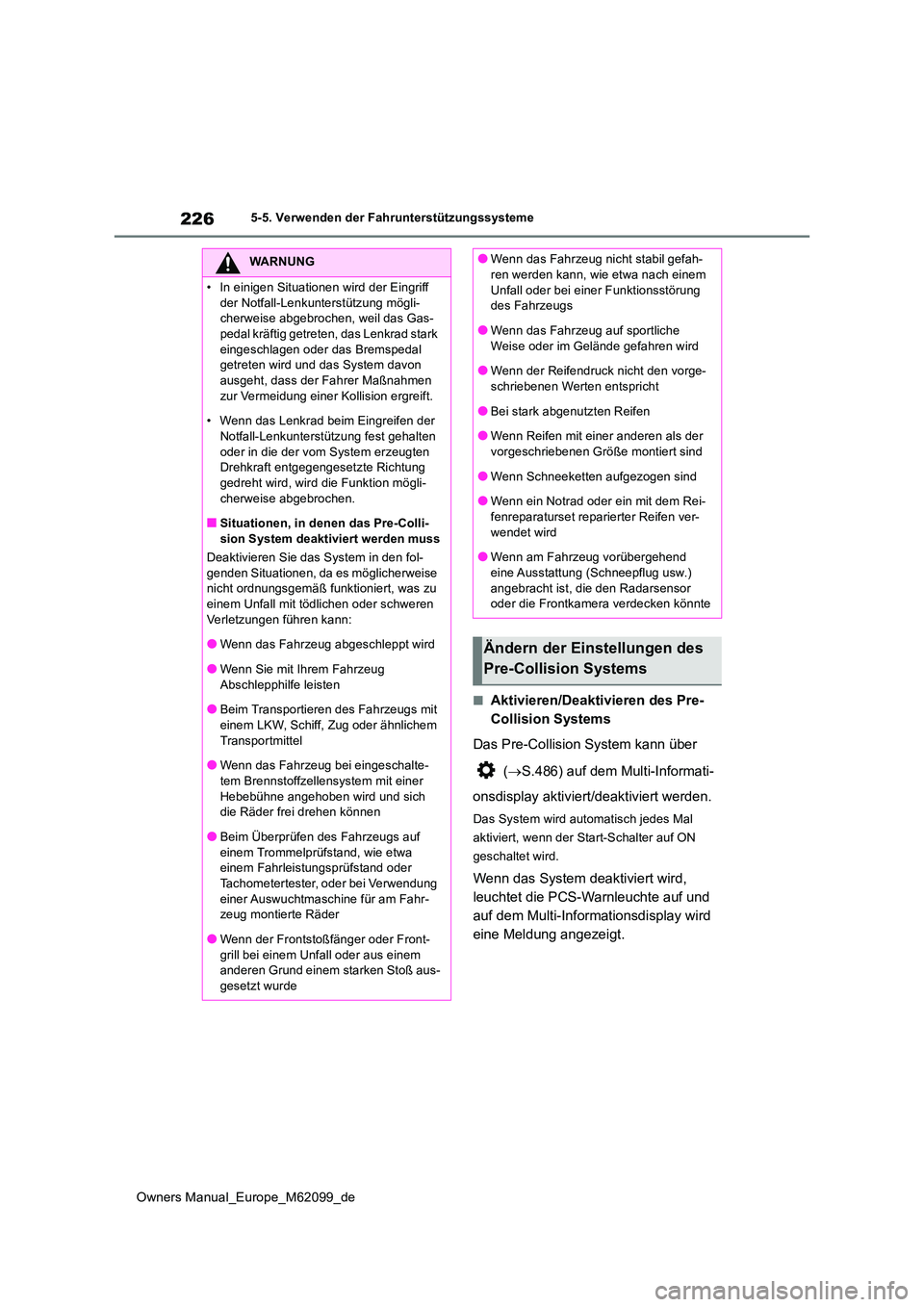

■Aktivieren/Deaktivieren des Pre-
Collision Systems
Das Pre-Collision System kann über
( S.486) auf dem Multi-Informati-
onsdisplay aktiviert/deaktiviert werden.
Das System wird automatisch jedes Mal
aktiviert, wenn der Start-Schalter auf ON
geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
WARNUNG

227
5
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren

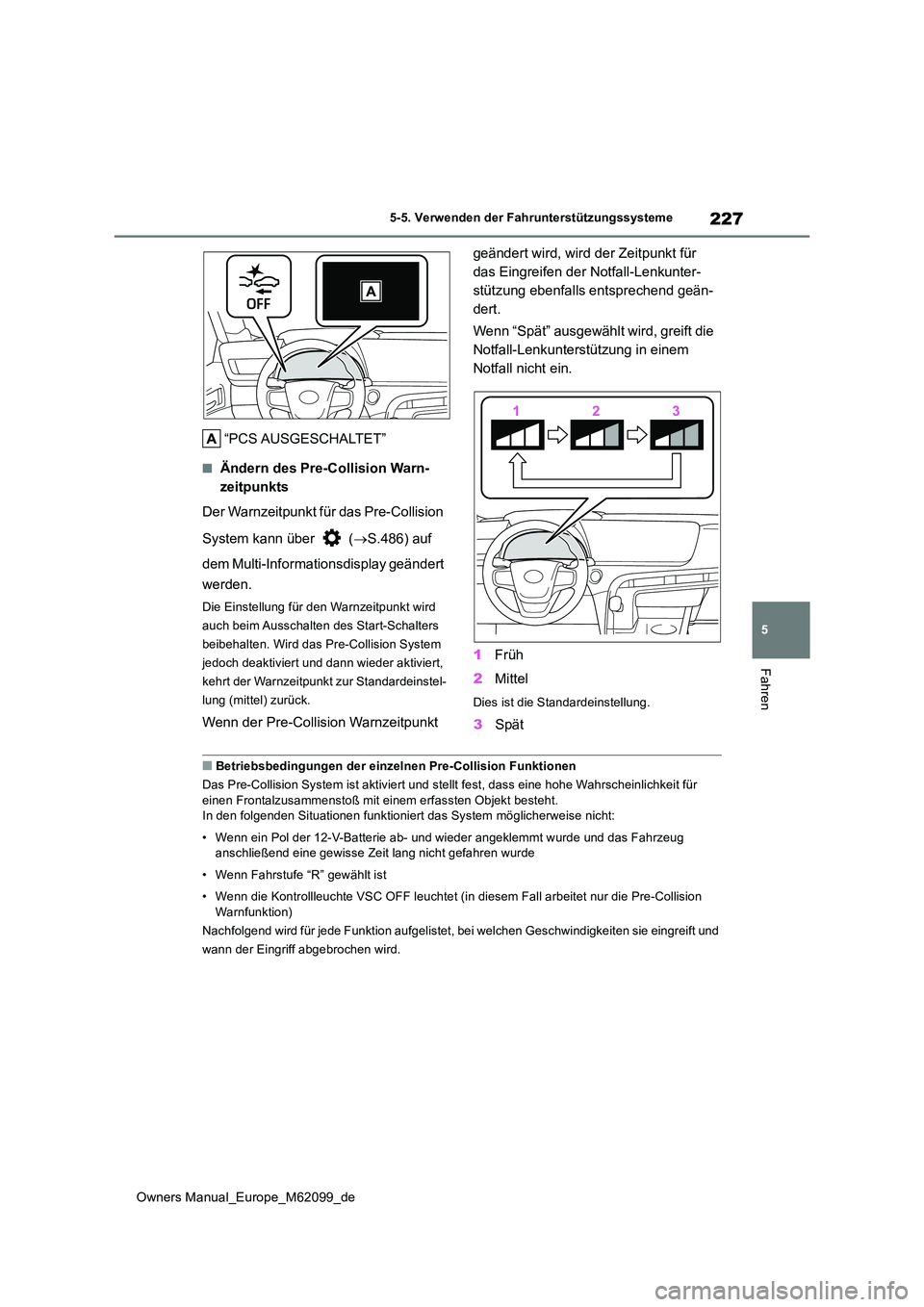

“PCS AUSGESCHALTET”
■Ändern des Pre-Collision Warn-
zeitpunkts
Der Warnzeitpunkt für das Pre-Collision
System kann über ( S.486) auf
dem Multi-Informationsdisplay geändert
werden.
Die Einstellung für den Warnzeitpunkt wird
auch beim Ausschalten des Start-Schalters
beibehalten. Wird das Pre-Collision System
jedoch deaktiviert und dann wieder aktiviert,
kehrt der Warnzeitpunkt zur Standardeinstel-
lung (mittel) zurück.
Wenn der Pre-Collision Warnzeitpunkt
geändert wird, wird der Zeitpunkt für
das Eingreifen der Notfall-Lenkunter-
stützung ebenfalls entsprechend geän-
dert.
Wenn “Spät” ausgewählt wird, greift die
Notfall-Lenkunterstützung in einem
Notfall nicht ein.
1 Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
■Betriebsbedingungen der einzelnen Pre-Collision Funktionen
Das Pre-Collision System ist aktiviert und stellt fest, dass ei ne hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem erfassten Objekt besteht.In den folgenden Situationen funktioniert das System möglicherw eise nicht:
• Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde und das Fahrzeug anschließend eine gewisse Zeit lang nicht gefahren wurde
• Wenn Fahrstufe “R” gewählt ist
• Wenn die Kontrollleuchte VSC OFF leuchtet (in diesem Fall arbei tet nur die Pre-Collision Warnfunktion)
Nachfolgend wird für jede Funktion aufgelistet, bei welchen Ges chwindigkeiten sie eingreift und
wann der Eingriff abgebrochen wird.

228
Owners Manual_Europe_M62099_de
5-5. Verwenden der Fahrunterstützungssysteme

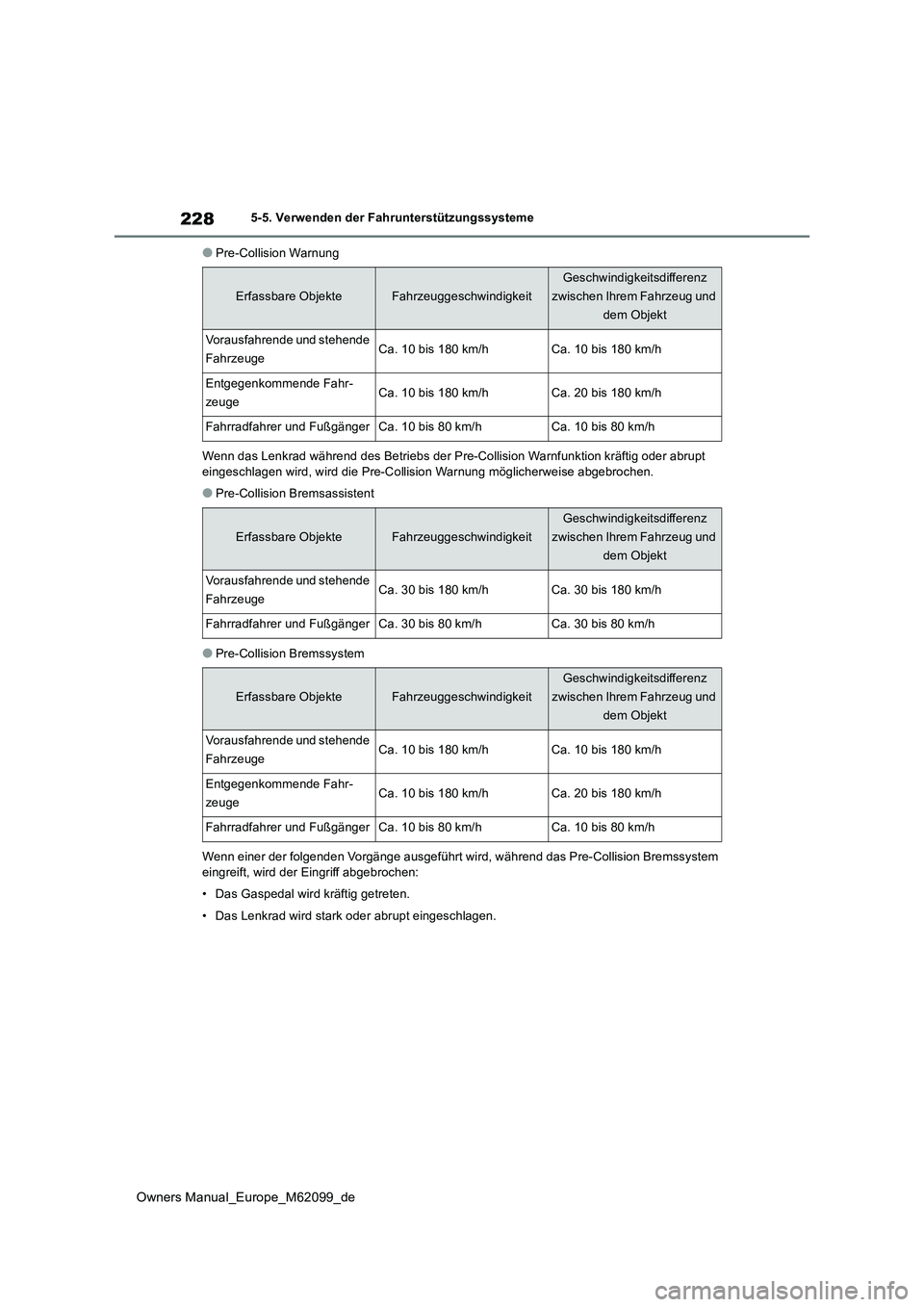

●Pre-Collision Warnung
Wenn das Lenkrad während des Betri ebs der Pre-Collision Warnfunktion kräftig oder abrupt
eingeschlagen wird, wird die Pre-Co llision Warnung möglicherweise abgebrochen.
●Pre-Collision Bremsassistent
●Pre-Collision Bremssystem
Wenn einer der folgenden Vor gänge ausgeführt wird, während das Pre-Collision Bremssystem
eingreift, wird der E ingriff abgebrochen:
• Das Gaspedal wird kräftig getreten.
• Das Lenkrad wird stark oder abrupt eingeschlagen.
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
Vorausfahrende und stehende
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Entgegenkommende Fahr-
zeugeCa. 10 bis 180 km/hCa. 20 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
Vorausfahrende und stehende
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und FußgängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
Vorausfahrende und stehende
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Entgegenkommende Fahr-
zeugeCa. 10 bis 180 km/hCa. 20 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
