2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

151
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
COROLLA HV_TMUK_EE_CZ
■Zavření zadních dveří
Stáhněte zadní dveře dolů použitím
madla zadních dveří a pak na ně za-
tlačte zvenku, abyste je zavřeli.
Dejte pozor, abyste při použití ma-
dla netáhli zadní dveře do strany.
■Výstražný bzučák otevřených dveří
 S.147
■Osvětlení zavazadlového prostoru
●Když jsou otevřeny zadní dveře, roz-
svítí se osvětlení zavazadlového pro-
storu.
●Pokud je osvětlen í zavazadlového
prostoru ponecháno za pnuté, když je spínač POWER vypnut, osvětlení se
automaticky vypne po 20 minutách.
UPOZORNĚNÍ
■Vzpěry tlumičů zadních dveří
Zadní dveře jsou vybaveny vzpěrami
tlumičů, které drž í zadní dveře na místě.
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po- škození vzpěry tlumiče zadních dveří,
což může vést k poruše.
●Nepřipevňujte žádné cizí předměty, např. nálepky, plastové fólie nebo le-
picí pásky na tyč vzpěry tlumiče.
●Nedotýkejte se tyče vzpěry tlumiče
rukavicí nebo jinými textilními před-
měty.
●Na zadní dveře nepřipevňujte žádné
jiné příslušenství, než originální díly Toyota.
●Na vzpěru tlumiče nepokládejte ruce nebo na ni n evyvíjejte boční tlak.

1523-2. Otevírání, zavírání a zamykání dveří
COROLLA HV_TMUK_EE_CZ
■Otevření/zavření zadních dveří
použitím bezdrátového dálko-
vého ovládání
Stiskněte a dr žte spínač.
Stisknutím spínače, když se zadní dveře
otevírají/zavírají, se činnost zastaví.
Opětovným stisknutím spínače se zadní dveře budou pohybovat v opačném
směru.
■Otevření/zavření zadních dveří
zevnitř
Stiskněte a dr žte spínač.
Zazní bzučák a zadní dveře se automatic-
ky otevřou a zavřou. Stisknutím spínače, když se zadní dveře ot evírají/zavírají, se
činnost zastaví. Opětovným stisknutím
spínače se zadní dveře budou pohybo- vat v opačném směru.
■Otevření/zavření zadních dveří
zvenku
 Otevření zadních dveří
Když jsou zadní dveře odemknuty:
Stiskněte spínač otv írače zadních dveří.
Zazní bzučák a zadní dveře se automa-
ticky otevřou. Stisk nutím spínače, když
se zadní dveře otevírají, se činnost za- staví.
Když jsou zadní dveře zamknuty: Když
máte elektronický klí č u sebe, stiskněte spínač otvírače zadních dveří.
Varovná světla bliknou dvakrát a zadní
dveře se automaticky otevřou. Stisknu- tím spínače, když se zadní dveře oteví-
rají, se činnost zastaví.
 Zavření zadních dveří
Stiskněte spínač.
Zazní bzučák a zadní dveře se automa-
ticky zavřou. Stisk nutím spínače, když se zadní dveře zavíra jí, se činnost za-
staví. Opětovným sti sknutím spínače se
zadní dveře budou pohybovat v opač- ném směru.
Otevření/zavření zadních
dveří (vozidla s elektricky
ovládanými zadními dveřmi)

153
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
COROLLA HV_TMUK_EE_CZ
Zavření zadních dveří a zamknutí
všech dveří (funkce zavřít & zam-
knout)
Stiskněte spínač.
Zazní jiný bzučák než ten, který zní při normálním zavírání elektricky ovláda-
ných zadních dveří, a zadní dveře se
začnou automaticky zavírat. Když jsou zadní dveře zavřeny, všechny dveře se
současně zamknou a signalizace čin-
nosti bude signalizovat, že byly všechny dveře zamknuty. Pokud je spínač stisk-
nut, když se elekt ricky ovládané zadní
dveře zavírají, za vírání se zastaví.
■Zavření zadních dveří použitím
madla zadních dveří
Zatáhněte zadní dveře dolů použitím
madla zadních dveří, pak zazní bzu-
čák a zadní dveře se automaticky
zavřou.
■Otevření/zavření zadních dveří
použitím nožního senzoru
Hands-free elektricky ovládané zadní
dveře umožňují automatické otevírá-
ní a zavírání elektricky ovládaných
zadních dveří umístěním vaší nohy
do blízkosti střední části zadního
nárazníku a jejím pohybem směrem
od zadního nárazníku.
1 Když máte u sebe elektronický
klíč, stůjte ve funkčním dosahu
systému Smart Entry & Start.
Senzor nohy
Oblast detekce činnosti
hands-free elektricky ovládaných
zadních dveří
Oblast detekce činnosti systému
Smart Entry & Start ( S.162)
2 Pohněte nohou do vzdálenosti
přibližně 10 cm od zadního ná-
razníku a pak ji stáhněte zpět.
• Proveďte celou činnost pohybu
nohy během 1 sekundy.
• Zadní dveře nez ačnou fungovat,
když je noha detekována pod
zadním nárazníkem.
• Ovládejte hands-free elektricky
ovládané zadní dveře bez dotyku
zadního nárazníku s vaší nohou.

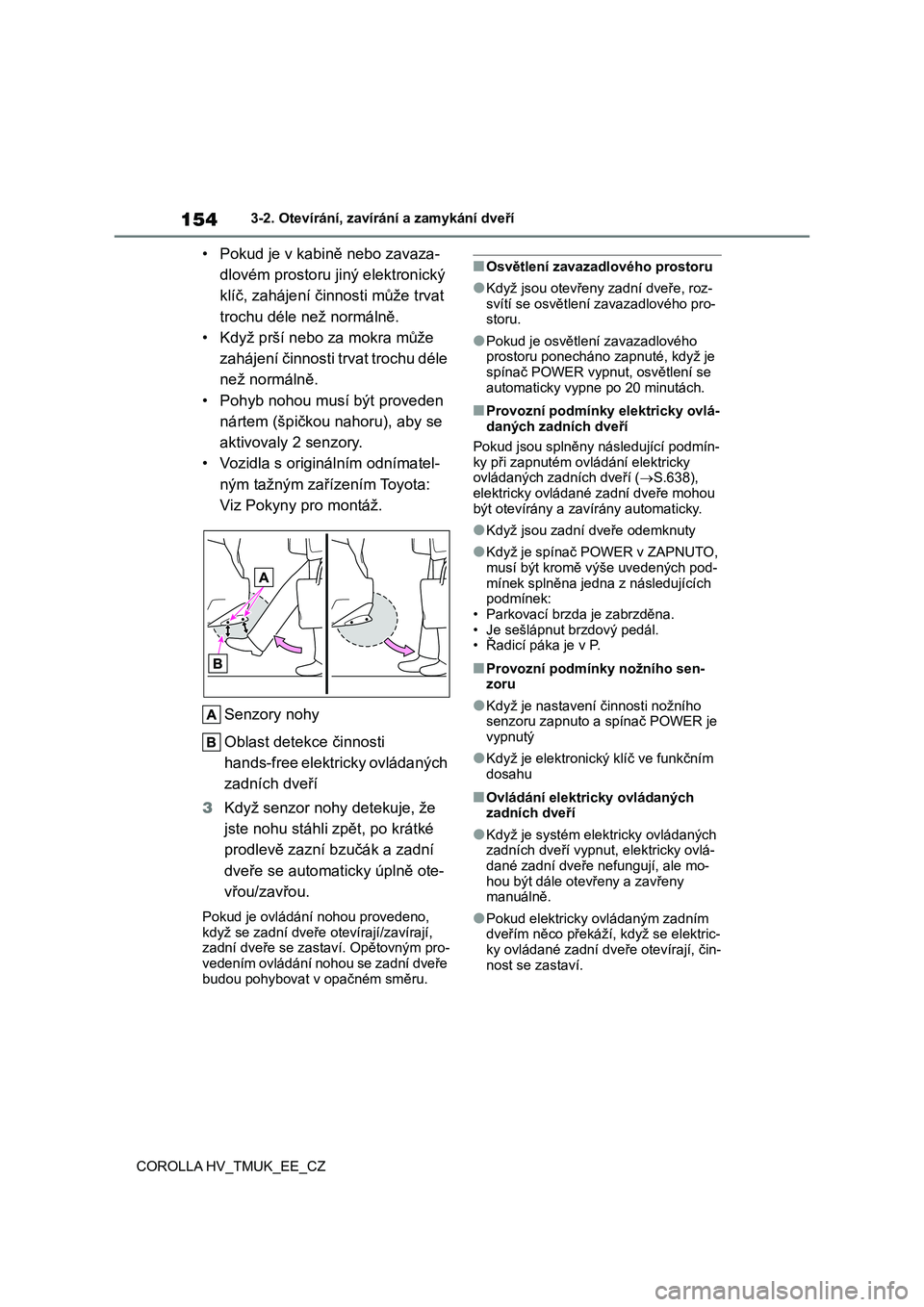

1543-2. Otevírání, zavírání a zamykání dveří
COROLLA HV_TMUK_EE_CZ
• Pokud je v kabině nebo zavaza-
dlovém prostoru jiný elektronický
klíč, zahájení činnosti může trvat
trochu déle než normálně.
• Když prší nebo za mokra může
zahájení činnosti trvat trochu déle
než normálně.
• Pohyb nohou mus í být proveden
nártem (špičkou nahoru), aby se
aktivovaly 2 senzory.
• Vozidla s originálním odnímatel-
ným tažným zařízením Toyota:
Viz Pokyny pro montáž.
Senzory nohy
Oblast detekce činnosti
hands-free elektricky ovládaných
zadních dveří
3 Když senzor nohy detekuje, že
jste nohu stáhli zpět, po krátké
prodlevě zazní b zučák a zadní
dveře se automaticky úplně ote-
vřou/zavřou.
Pokud je ovládání nohou provedeno,
když se zadní dveře otevírají/zavírají,
zadní dveře se zastav í. Opětovným pro- vedením ovládání nohou se zadní dveře
budou pohybovat v opačném směru.
■Osvětlení zavazadlového prostoru
●Když jsou otevřeny zadní dveře, roz-
svítí se osvětlení za vazadlového pro- storu.
●Pokud je osvětlení zavazadlového prostoru ponecháno zapnuté, když je
spínač POWER vypnu t, osvětlení se
automaticky vypne po 20 minutách.
■Provozní podmínky elektricky ovlá- daných zadních dveří
Pokud jsou splněny následující podmín-
ky při zapnutém ov ládání elektricky ovládaných zadních dveří ( S.638),
elektricky ovládané zadní dveře mohou
být otevírány a zavírány automaticky.
●Když jsou zadní dveře odemknuty
●Když je spínač POWER v ZAPNUTO,
musí být kromě výše uvedených pod-
mínek splněna jedna z následujících podmínek:
• Parkovací brzda je zabrzděna.
• Je sešlápnut brzdový pedál. • Řadicí páka je v P.
■Provozní podmínky nožního sen-
zoru
●Když je nastavení č innosti nožního
senzoru zapnuto a spínač POWER je
vypnutý
●Když je elektronický klíč ve funkčním
dosahu
■Ovládání elektricky ovládaných
zadních dveří
●Když je systém elek tricky ovládaných
zadních dveří vypnut, elektricky ovlá- dané zadní dveře nefungují, ale mo-
hou být dále otevřeny a zavřeny
manuálně.
●Pokud elektricky ovládaným zadním
dveřím něco překáží, když se elektric- ky ovládané zadní dv eře otevírají, čin-
nost se zastaví.

155
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
COROLLA HV_TMUK_EE_CZ
■Funkce zavřít & zamknout
Když jsou elektri cky ovládané zadní dveře otevřeny, ta to funkce elektricky
ovládané zadní dveře zavře a pak zam-
kne současně všech ny dveře. Když jsou provedeny následující postupy a ve vo-
zidle nejsou žádné elektronické klíče pro
toto vozidlo, všechny dveře se zamknou, když jsou elektricky ovládané zadní dve-
ře úplně zavřeny.
1 Zavřete všechny dveře kromě elek-
tricky ovládaných zadních dveří.
2 Když máte elektronický klíč u sebe,
stiskněte spínač na spodní části
elektricky ovládaných zadních dveří
( S.152).
Zazní jiný bzučák než ten, který zní při
normálním zavírání elektricky ovláda-
ných zadních dveří, a pak se elektricky ovládané zadní dv eře začnou automa-
ticky zavírat. Když js ou elektricky ovláda-
né zadní dveře zavře ny, všechny dveře se současně zamknou a signalizace čin-
nosti bude signalizovat, že byly všechny
dveře zamknuty.
Vozidla se systémem dvojitého zamyká-
ní: Systém dvojitého zamykání nebude
v tomto okamžiku fungovat.
■Situace, ve kterýc h nemusí funkce zavřít & zamknout fungovat správně
V následujících situacích nemusí funkce
zavřít & zamknout fungovat správně:
●Pokud je spínač na spodní části
elektricky ovládaných zadních dveří ( S.152) stisknut rukou, která drží
elektronický klíč.
●Pokud je spínač na spodní části
elektricky ovládaných zadních dveří
( S.152) stisknut, když je elektronic-
ký klíč v tašce atd., která je položena na zemi.
●Pokud je spínač na spodní části
elektricky ovládaných zadních dveří
( S.152) stisknut, když elektronický
klíč není v blízkosti vozidla.
■Abyste zabránili neúmyslnému
ovládání nožního senzoru
Když je elektronický kl íč v oblasti detek-
ce činnosti, nožní senzor může fungovat
neúmyslně, takže buďte opatrní v násle- dujících situacích:
●Když je na spodní střední část zadní-ho nárazníku vylito velké množství vo-
dy, například, když je vozidlo
umýváno nebo při silném dešti
●Když jsou otírány ze spodní střední
části zadního nára zníku nečistoty
●Když se malé zvíře nebo malý objekt,
například míč, pohybuje pod spodní střední částí zadního nárazníku
●Když se nějaký objekt pohne zpod spodní střední částí zadního nárazníku
●Pokud někdo hou pe nohama, když sedí na zadním nárazníku.
●Pokud se nohy nebo jiná část něčího těla dotkne spodní střední části zadní-
ho nárazníku, když míjí vozidlo
●Když je vozidlo za parkováno blízko
zdroje elektrického š umu, který ovliv-
ňuje citlivost nožního senzoru, jako například parkovac í automat, čerpací
stanice, elektricky vyhřívaná silnice
nebo zářivkové osvětlení
●Když je vozidlo v blí zkosti TV vysílačů,
elektráren, rádiových stanic, velkoploš- ných obrazovek, le tišť nebo zařízení,
která generují silné rádiové vlny nebo
elektrický šum
●Když je vozidlo za parkováno na mís-
tě, kde jsou objekty, například rostliny, blízko spodní stře dní části zadního
nárazníku
●Když je zavazadlo at d. položeno blíz-
ko spodní střední části zadního náraz-
níku
●Pokud je nasazováno nebo sundává-
no příslušenství nebo krycí plachta
vozidla blízko zadního nárazníku
●Když je vozidlo taženo
Abyste zabránili neúmyslnému ovládání, nastavení činnosti nožního senzoru vy-
pněte.

1563-2. Otevírání, zavírání a zamykání dveří
COROLLA HV_TMUK_EE_CZ
■Situace, ve kterých nemusí nožní
senzor fungovat správně
V následujících situacích nemusí nožní
senzor fungovat správně:
●Když zůstává noha pod spodní střední
části zadního nárazníku
●Pokud je do spodní střední části zadní-
ho nárazníku silně kopnuto nohou
nebo se ho chvíli dotýkáte Pokud se spodní střední části zadního
nárazníku chvíli d otýkáte, počkejte
krátkou dobu předtím, než se pokusíte nožní senzor znovu ovládat.
●Když stojíte příliš bl ízko u spodní střed- ní části zadního nárazníku
●Když externí rádiové vlny ruší komuni-kaci mezi elektronickým klíčem a vozi-
dlem ( S.164)
●Když je vozidlo zaparkováno blízko
zdroje elektrického š umu, který ovliv-
ňuje citlivost nožního senzoru, jako například parkovací automat, čerpací
stanice, elektricky vyhřívaná silnice
nebo zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysílačů,
elektráren, rádiových stanic, velkoploš- ných obrazovek, letišť nebo zařízení,
která generují silné rádiové vlny nebo
elektrický šum
●Když je na spodní střední část zadního
nárazníku vylito velké množství vody, například, když je vozidlo umýváno
nebo při silném dešti
●Když na spodní středn í části zadního
nárazníku ulpívá bahno, sníh, led atd.
●Když je vozidlo zaparkováno chvíli po-
blíž objektů, kter é se mohou pohybo-
vat a dotýkat se zadního nárazníku, např. rostliny
●Když je na spodní střední část zadní-ho nárazníku instalováno nějaké pří-
slušenství
Pokud bylo nainstalováno nějaké příslu- šenství, nastavení činnosti nožního sen-
zoru vypněte.*
*: Pokud bylo nainstalováno originální příslušenství Toyota, v závislosti na
příslušenství může být nožní senzor
funkční. Pro podrobnosti kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■Když znovu připojujete 12 V aku-
mulátor
Aby elektricky ovlá dané zadní dveře
fungovaly správně, zavřete zadní dveře
manuálně.
■Funkce ochrany proti sevření
Na pravé a lev é straně elektricky ovlá-
daných zadních dveří jsou instalovány
senzory. Když se dve ře automaticky za- vírají a senzory jso u stlačeny z důvodu
sevření nějakého objektu atd., spustí se
funkce ochrany proti sevření.
Z této polohy se dv eře automaticky mír-
ně posunou v opačném směru a pak se
jejich funkce zastaví.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.638)

157
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
■Elektricky ovládané zadní dveře
Při zacházení s elektricky ovládanými
zadními dveřmi dodržujte následující pokyny.
Jejich nedodržení může způsobit smr-
telné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního prostoru, abyste se u jistili, že žádné
překážky nebo cok oliv jiného nemo-
hou způsobit přivření vašeho majetku.
●Pokud jsou v okolí nějaké osoby, ujis-
těte se, že jsou v bezpečí a oznamte jim, že otevíráte nebo zavíráte zadní
dveře.
●Pokud je systém elektricky ovláda-
ných zadních dveří vypnut hlavním spínačem, když se zadní dveře po-
hybují automaticky, automatická čin-
nost se zastaví. Zadní dveře pak musí být ovládány manuálně. Buďte
zvlášť opatrní na svahu, protože se
zadní dveře mohou neočekávaně otevřít nebo zavřít.
●Pokud nejsou dodrženy provozní pod-
mínky elektricky ovládaných zadních
dveří, může zaznít bzučák a zadní dveře se přestanou otevírat nebo za-
vírat. Zadní dveře pak musí být ovlá-
dány manuálně. Buďte zvlášť opatrní na svahu, protože se zadní dveře
mohou prudce otevřít nebo zavřít.
●Na svahu se mohou elektricky ovlá-
dané zadní dveře po jejich otevření náhle zavřít. Ujistěte se, že jsou zad-
ní dveře úplně otevřeny a zajištěny.
●V následujících sit uacích mohou elek-
tricky ovládané zadní dveře deteko- vat něco neobvyklého a automatická
činnost se může zastavit. V tom pří-
padě musí být zadní dveře ovládány manuálně. Buďte zvlášť opatrní na
svahu, protože se zadní dveře mo-
hou prudce otevřít nebo zavřít.
• Když se zadní dveře dotknou pře- kážky
• Když napětí 12V akumulátoru náhle
poklesne, např., když je během au- tomatické činnosti přepnut spínač
POWER do ZAPNUT O nebo je star-
tován hybridní systém.
●Pokud je na zadních dveřích upevněn těžký objekt, elektricky ovládané zad-
ní dveře nemusí fungovat, může to
způsobit jejich poruchu, nebo by elek- tricky ovládané zadní dveře mohly po
otevření opět spadnout, což by mohlo
způsobit zachycení a zranění rukou, hlavy nebo krku osob. Když instaluje-
te nějakou součást příslušenství na
zadní dveře, informujte se o podrob- nostech u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
■Funkce ochrany proti sevření
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt nebo vážná zranění.
●Nikdy nepoužívejte jakoukoliv část
vašeho těla, abyst e úmyslně aktivo-
vali funkci ochrany proti sevření.
●Funkce ochrany proti sevření nemu- sí fungovat, pokud se něco zachytí
těsně před úplným dovřením zadních
dveří. Dejte pozor, aby nedošlo ke skřípnutí prstů nebo čehokoliv jiného.
●Funkce ochrany proti sevření nemusí
fungovat v závislosti na tvaru před-
mětu, který je sevřen. Dejte pozor, aby nedošlo ke skřípnutí prstů nebo
čehokoliv jiného.
■Senzor nohy
Při zacházení s elektricky ovládanými
zadními dveřmi dodržujte následující
pokyny. Jejich nedodržení může způsobit smr-
telné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního
prostoru, abyste se ujistili, že žádné
překážky nebo cokoliv jiného nemo- hou způsobit přivření vašeho majetku.

1583-2. Otevírání, zavírání a zamykání dveří
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
●Když dáváte nohu do blízkosti střed- ní části zadního nárazníku a pohy-
bujete s ní od zadního nárazníku,
buďte opatrní, abyste se nedotkli vý- fukového potrubí, dokud dostatečně
nevychladne, protože dotyk horkého
výfukového potrub í může způsobit popálení.
●Neovládejte nožní senzor, pokud je pod zadním nárazní kem málo místa.
UPOZORNĚNÍ
■Vřetenové pohony zadních dveří
Zadní dveře jsou vybaveny vřetenový- mi pohony, které dr ží zadní dveře na
místě.
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po-
škození vřetenového pohonu zadních dveří, což může vést k poruše.
●Nepřipevňujte žádné cizí předměty, např. nálepky, plastové fólie nebo
lepicí pásky na t yč vřetenového po-
honu.
●Nedotýkejte se tyče vřetenového po- honu rukavicemi nebo jinými textilní-
mi předměty.
●Nepřipevňujte těžké příslušenství na
zadní dveře. Když připevňujete něja-
ké příslušenství, kontaktujte kterého- koliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Na vřetenový pohon nepokládejte
ruce nebo na něj nevyvíjejte boční tlak.
■Abyste předešli poškození elek-tricky ovládaných zadních dveří
●Ujistěte se, že mezi zadními dveřmi a rámem není led, který by mohl brá-
nit pohybu zadních dveří. Činnost
elektricky ovládaných zadních dveří při tom, kdy je na zadních dveřích
nadměrná zátěž, může způsobit po-
ruchu.
●Netlačte na zadní dveře nadměrnou
silou, když jsou elektricky ovládané zadní dveře v činnosti.
●Dejte pozor, abyste nepoškodili sen-zory (instalované na pravém a levém
okraji elektricky ovládaných zadních
dveří) nožem nebo jiným ostrým předmětem. Pokud je senzor odpo-
jen, elektricky ovládané zadní dveře
se nebudou autom aticky zavírat.
■Funkce zavřít & zamknout
Když zavíráte elektricky ovládané zad-
ní dveře použitím funkce zavřít & zam-
knout, před zahájen ím činnosti zazní jiný bzučák než ten při normálním zaví-
rání elektricky ov ládaných zadních
dveří.
Abyste ověřili, že byla činnost zaháje-
na správně, zkontrolujte, že zazněl jiný bzučák než ten při normálním zavírání
elektricky ovládaných zadních dveří.
Kromě toho, když js ou elektricky ovlá-
dané zadní dveře úplně zavřeny a za-
mknuty, signalizace činnosti bude signalizovat, že b yly všechny dveře
zamknuty.
Před opuštěním vozidla se ujistěte, že
signalizace činnosti proběhla a že jsou
všechny dveře zamknuty.
■Pokyny pro nožní senzor
Senzor nohy je um ístěn za spodní střední částí zadního nárazníku. Abys-
te zajistili správnou funkci elektricky
ovládaných zadních dveří, dodržujte následující:
