2021 TOYOTA COROLLA HATCHBACK pojistka

1483-2. Otevírání, zavírání a zamykání dveří
COROLLA HV_TMUK_EE_CZ
Pokud je nastavená dětská pojistka,
dveře nemohou být otevřeny zevnitř
vozidla.
1 Odemknout
2 Zamknout
Tyto pojistky lze nastavit tak, aby bránily dětem otevřít zadní d veře. Stiskněte spí-
nač na každých zadních dveřích dolů,
abyste zamkli oboj e zadní dveře.
Dětská pojistka zadních
dveří
Zadní dveře
Zadní dveře mohou být zam-
knuty/odemknuty a otevřeny/
zavřeny následujícími postupy.
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Výstraha během jízdy
●Během jízdy mějte zadní dveře za-
vřené. Jsou-li pone chány zadní dve-
ře otevřené, mohou během jízdy narazit do okolních předmětů nebo
mohou neočekávaně vypadnout za-
vazadla a způs obit tak nehodu. Navíc, výfukové pl yny mohou vnik-
nout do vozidla a mohlo by tak dojít
ke smrtelnému nebo vážnému ohro- žení zdraví. Před jí zdou se ujistěte,
že jste zadní dveře zavřeli.
●Před jízdou se ujistěte, že jsou zadní
dveře úplně zavřeny. Pokud nesou zadní dveře úplně zavřené, mohly by
se během jízdy neočekávaně otevřít
a způsobit tak nehodu.
●Nikdy nenechávejte nikoho sedět v zavazadlovém prostoru. V případě
náhlého zabrzdění nebo nehody by
se tyto osoby mohly smrtelně nebo vážně zranit.
■Když jsou ve vozidle děti
●Nedovolte dětem hrát si v zavaza-dlovém prostoru.
Pokud je dítě náhodou uzamčeno
v zavazadlovém prostoru, mohlo by dojít k jeho vyčerpání z horka nebo
k jiným zraněním.
●Nedovolte dítěti otevírat nebo zavírat
zadní dveře. Tím by mohlo dojít k nečekanému
pohybu zadních dveří, nebo ke
skřípnutí rukou, hlavy nebo krku dí- těte zavírajícími se zadními dveřmi.

505
7 7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
7-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V
akumulátoru
(S.515,
518)
Motor 2ZR-FXE
•Teplá voda
•Jedlá soda
• Mazací tuk
• Běžný klíč (na šrouby
pólových svorek)
Motor M20A-FXS
• Mazací tuk
• Běžný klíč (na šrouby
pólových svorek)
Hladina chla-
dicí kapaliny
motoru/řídicí
jednotky
pohonu
(S.513)
• "Toyota Super Long
Life Coolant" nebo po-
dobná vysoce kvalitní
bezsilikátová, bezami-
nová, bezdusitanová
a bezboritanová chla-
dicí kapalina na bázi
etylénglykolu s techno-
logií trvanlivých hybrid-
ních organických
kyselin
"Toyota Super Long
Life Coolant" je směsí
50 % chladicí kapaliny
a 50 % deionizované
vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina mo-
torového
oleje
(S.511)
• "Toyota Genuine
Motor Oil" nebo ekvi-
valentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňování
motorového oleje)
Pojistky
(S.546)• Pojistka stejné proudo-
vé hodnoty jako je ori-
ginální
Větrací otvor
přívodu
vzduchu
hybridního
(trakčního)
akumulátoru
(S.540)
• Vysavač atd.
• Křížový šroubovák
Žárovky
(S.550)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je origi-
nální
• Plochý šroubovák
•Klíč
Chladič
a konden-
zátor
(S.515)

Tlak huštění
pneumatik
(S.535)• Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.517)
• Voda nebo nemrznou-
cí kapalina do ostřiko-
vačů (pro použití
v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí

5487-3. Údržba svépomocí
COROLLA HV_TMUK_EE_CZ
Zatlačte úchyt dovnitř a víčko zdvihněte.
Zavazadlový prostor (kombi)
(motor M20A-FXS)
Vyjměte podlahovou desku ( S.480)
a kryt 12V akumulátoru ( S.518).
Zatlačte úchyt dovnitř a víčko zdvihněte.
3 Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
Motor 2ZR-FXE
Motor M20A-FXS
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po-
jistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p A
Normální pojistka
Přepálená pojistka

549
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
Ty p B
Normální pojistka
Přepálená pojistka
Ty p C
Normální pojistka
Přepálená pojistka
Ty p D
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.550)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toy ota, nebo kterým- koliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrže ny tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali ori-
ginální výrobky Toyota určené pro toto vozidlo.
Protože určité žár ovky jsou připojeny
k obvodům navrženým pro předcházení přetížení, neoriginální díly nebo díly, kte-
ré nejsou navrženy pro toto vozidlo, mo-
hou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systé- mů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po- škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto po-
jistky.
●Vždy použijte originální pojistku Toyota
nebo ekvivalentní. Nikdy nenahrazujte pojistku drátkem,
ani dočasně.
●Neupravujte pojistky nebo pojistkové
skříňky.

607
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
Příčinou problému může být jeden
z následujících bodů:
 Elektronický klíč nemusí fungovat
správně. ( S.609)
 V nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
 Systém imobilizéru může mít po-
ruchu. ( S.92)
 Systém zámku řízení může mít
poruchu.
 Hybridní systém může mít poru-
chu z důvodu elektrického problé-
mu, např. vybití baterie
elektronického klíče nebo přepá-
lená pojistka. V závislosti na typu
poruchy však lze pro nastartování
hybridního systému použít dočas-
né opatření. ( S.608)
 Motor 2ZR-FXE: Teplota hybridní-
ho (trakčního) akumulátoru může
být extrémně nízká (pod přibližně
-30 °C). ( S.248)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerov-
nosti, pokud máte namontováno
kompaktní rezervní kolo.
Vozidlo se při jízdě s kompaktním
rezervním kolem sníží, ve srovnání
s jízdou se standar dními koly. Buďte opatrní, když jede te po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy a kom- paktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou poškodit karoserii vozidla a nepříznivě
ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla
s výstražným systémem tlaku
pneumatik)
Když demontujete nebo montujete kola,
pneumatiky nebo ventilek a vysílač vý-
stražného systému tlaku pneumatik, kontaktujte kteréhok oliv autorizované-
ho prodejce nebo se rvis Toyota, nebo
kterýkoliv spolehli vý servis, protože ventilek a vysílač výstražného systému
tlaku pneumatik se může při chybném
zacházení poškodit.
■Abyste zabránili poškození ventil-
ků a vysílačů výstražného systé- mu tlaku pneumatik (vozidla
s výstražným systémem tlaku
pneumatik)
Když je pneumatika opravena pomocí
těsnicích tekutin, v entilek a vysílač vý-
stražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekut ina, kontaktujte co
nejdříve kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis. Když měníte
pneumatiku, vyměňte ventilek a vysí- lač výstražného systému tlaku pneu-
matik. ( S.532)
Když hybridní systém
nestartuje
Důvody, proč hybridní systém
nestartuje, se mohou lišit v zá-
vislosti na situaci. Zkontrolujte
následující a proveďte přísluš-
ný postup:
Hybridní systém nelze na-
startovat, ačkoliv postupuje-
te správným postupem při
startování. ( S.248)

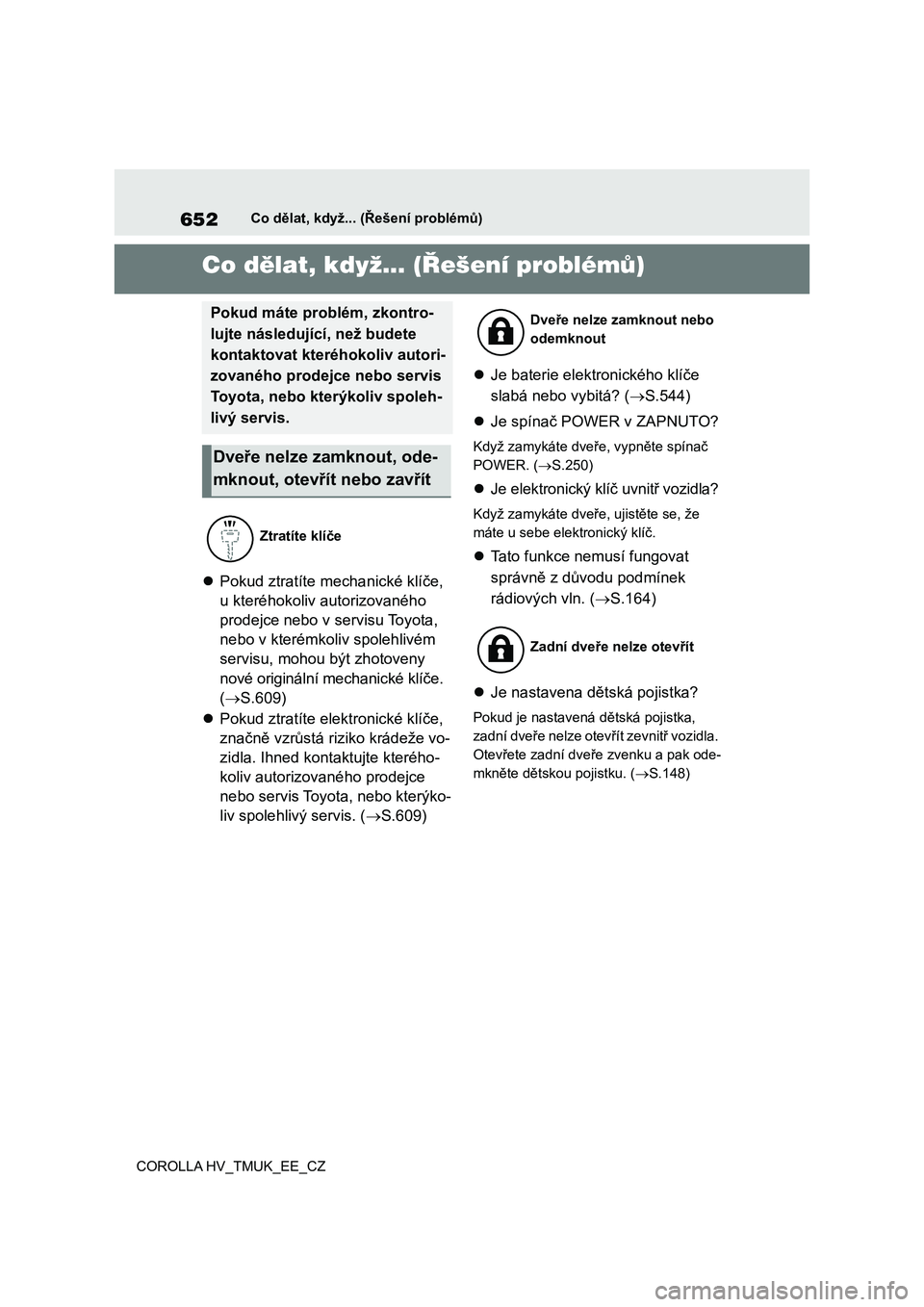

652Co dělat, když... (Řešení problémů)
COROLLA HV_TMUK_EE_CZ
1-1.Co dělat, když... (Řešení problémů)Co dělat, když... (Řešení problémů)
 Pokud ztratíte mechanické klíče,
u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální mechanické klíče.
( S.609)
 Pokud ztratíte elektronické klíče,
značně vzrůstá riziko krádeže vo-
zidla. Ihned kontaktujte kterého-
koliv autorizovaného prodejce
nebo servis Toyot a, nebo kterýko-
liv spolehlivý servis. ( S.609)
 Je baterie elektronického klíče
slabá nebo vybitá? ( S.544)
 Je spínač POWER v ZAPNUTO?
Když zamykáte dveře, vypněte spínač
POWER. ( S.250)
Je elektronický klíč uvnitř vozidla?
Když zamykáte dveře, ujistěte se, že
máte u sebe elektronický klíč.
 Tato funkce nemusí fungovat
správně z důvodu podmínek
rádiových vln. ( S.164)
 Je nastavena dětská pojistka?
Pokud je nastavená dětská pojistka,
zadní dveře nelze otevřít zevnitř vozidla.
Otevřete zadní dveře zvenku a pak ode-
mkněte dětskou pojistku. (S.148)
Pokud máte problém, zkontro-
lujte následující, než budete
kontaktovat kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spoleh-
livý servis.
Dveře nelze zamknout, ode-
mknout, otevřít nebo zavřít
Ztratíte klíče
Dveře nelze zamknout nebo
odemknout
Zadní dveře nelze otevřít
