4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
■Když používáte systém jednodu- chého inteligentního parkovacího
asistenta
●Nespoléhejte se výhradně na sys-
tém jednoduchého inteligentního
parkovacího asistenta. Stejně jako u nevybavených vozidel jeďte dopře-
du a couvejte opat rně, přičemž pří-
mo kontrolujte bezpečnost vašeho
okolí a oblast za vozidlem.
●Necouvejte při pohledu na multiinfor- mační displej. Couvání pouze při po-
hledu na obrazovku monitoru může
způsobit kolizi nebo vést k nehodě, protože obraz zobr azený na obrazov-
ce monitoru se může lišit od aktuál-
ního stavu. Při co uvání kontrolujte okolní oblasti vizuálně a oblasti za
vozidlem jak pom ocí zrcátek, tak
i bez nich.
●Když couváte nebo jedete vpřed, jeďte pomalu, přičemž korigujte
rychlost vozidla sešlápnutím brzdo-
vého pedálu.
●Pokud to vypadá, ž e vozidlo může přijít do kontaktu s chodcem, jiným
vozidlem nebo jinými překážkami,
zastavte vozidlo sešlápnutím brzdo- vého pedálu a pak st iskněte spínač
S-IPA, abyste systém vypnuli.
●Používejte tento systém na parkova-
cích místech s rovným povrchem.
●Dodržujte následující pokyny, proto- že se volant při používání automatic-
ky otáčí.
• Hrozí riziko, že kravata, šála, vaše ruka atd. bude zachycena volantem.
Nedovolte, aby horní část vašeho těla
byla v těsné blízk osti volantu. Nedo- volte také dětem při bližovat se k vo-
lantu.
• Pokud máte dlouhé nehty, může do-
jít ke zranění, když se volant otáčí.
• V případě nouze zastavte vozidlo se- šlápnutím brzdového pedálu, a pak
stiskněte sp ínač S-IPA, abyste sys-
tém vypnuli.
●Vždy si ověřte, že máte dostatečný
prostor předtím, než se pokusíte za- parkovat vozidlo a ovládat systém.
●Nepoužívejte systém v následujících
situacích, protože systém nemusí
být schopen správně asistovat při dosažení cílového parkovacího mís-
ta a může to vést k neočekávané ne-
hodě.
• V oblasti, která není parkoviště
• Parkoviště, které není dlážděné
a nemá žádné čáry parkovacího místa, např. písečné nebo štěrkové
parkoviště
• Parkoviště, které má na vozovce
svah nebo zvlnění
• Namrzlá, sněhem pokrytá nebo kluzká vozovka
• Asfalt je rozměklý z důvodu horkého
počasí
• Mezi vozidlem a cílovým parkovacím
místem se nachází překážka
• Používáte sněhové řetězy nebo kompaktní rezervní kolo (je-li ve vý-
bavě)
●Nepoužívejte jiné pneumatiky, než
které dodává výro bce. Systém ne- musí fungovat správně. Když měníte
pneumatiky, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
●Systém nemusí být schopen umístit
vozidlo do nastaveného místa v ná- sledujících situacích.
• Pneumatiky jsou nadměrně opotře- bené nebo je tlak pneumatik nízký
• Vozidlo veze velmi těžký náklad
• Vozidlo je nakloněno z důvodu umís- tění zavazadel atd. na jednu stranu
vozidla
• Na parkovišti je instalováno vyhřívá-
ní vozovky, aby se zabránilo namr- zání povrchu vozovky.

4004-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
V kterýchkoliv jiných situacích, kdy se nastavená poloha a poloha vozidla sil-
ně liší, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmko-
liv spolehlivým servisem.
●Ujistěte se, že dodržujete následující
pokyny týkající se asistenčního reži-
mu vyjetí z podélného parkování. Asistenční režim vyjetí z podélného
parkování je funkce používaná při
odjíždění z podélného parkovacího místa. Tato funkce však nemusí být
použitelná, pokud jsou před vozi-
dlem detekovány překážky nebo osoby. Používejte t uto funkci pouze
při odjíždění z podé lného parkovací-
ho místa. V případě , že je v činnosti ovládání řízení, vypněte systém pou-
žitím spínače S-IPA nebo ovládejte
volant, abyste tuto č innost zastavili.
●Pokud je asistenční režim vyjetí z po- délného parkování použit omylem
v následujících sit uacích, vozidlo
může přijít do kon taktu s překážkou. Funkce výjezdu je ovládána ve smě-
ru, kde se nachází překážka, ale
překážka není detekována pomocí bočních senzorů (situace, kdy je
např. vozidlo přímo vedle sloupku).
●Dodržujte následující pokyny, proto-
že senzory mohou přestat fungovat správně, což může vést k nehodě.
• Nevystavujte senzor silným nárazům atd. Senzory nemusí fungovat
správně.
• Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu přímo na senzory. Zařízení nemusí
fungovat správně, pokud je vystave-
no nárazu tlaku vody z vysokotlaké myčky. Pokud do nárazníku vozidla
něco narazí, vybavení nemusí fungo-
vat správně z důvodu poruchy sen- zoru. Nechte vozidlo prohlédnout
u kteréhokoliv autorizovaného pro-
dejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
●V následujících situacích nemusí
senzory fungovat normálně, což může vést k nehodě. Jeďte opatrně.
• Překážky nemusí být detekovány v bočních oblastech , dokud sledová-
ní bočních oblastí není dokončeno.
( S.350)
• I poté, co je sledování bočních ob- lastí dokončeno, překážky, např. jiná
vozidla, osoby nebo z vířata, které se
přibližují ze stran , nemohou být de- tekovány.
• Senzor je zamrzlý (pokud rozmrzne,
systém se vrátí do normálního stavu).
Při obzvlášť nízkých teplotách se může zobrazit výstražné hlášení
z důvodu zamrznut í senzoru, a ten
nemusí detekovat zaparkovaná vozi- dla.
• Senzor je zablokován něčí rukou.
• Vozidlo je silně nakloněno.
• Teplota je extrémně vysoká nebo
nízká.
• Vozidlo jede po zvlněných vozov-
kách, svazích, štěr kových silnicích nebo v oblasti s vyso kou trávou atd.
• V blízkosti je zdr oj ultrazvukových
vln, např. klakson nebo senzory jiné-
ho vozidla, motocyklový motor nebo vzduchové brzdy velkého vozidla.
• Na vozidlo stříká prudký déšť nebo
voda.
• Úhel senzoru může být vychýlen, když
je zahájena asistence, i když je za- parkované vozidlo v cílovém parkova-
cím místě. Nechte vozidlo prohlédnout
u kteréhokoliv aut orizovaného pro- dejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
• Nepřipevňujte žádné příslušenství
v rozsahu detekce senzorů.

401
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Multiinformační displej (bez sys-
tému adaptivního variabilního
odpružení)
Multiinformační d isplej (se systé-
mem adaptivního variabilního
odpružení)
Spínač volby jízdního režimu
Ovládejte spínač volby jízdního režimu
dopředu nebo dozadu, abyste na multi-
informačním displeji zvolili požadovaný jízdní režim.
1 Režim Normal
Poskytuje optimální vyvážení spotřeby
paliva, tichosti a dynamického výkonu.
Vhodný pro normální jízdu.
2 Režim Sport
Ovládá hybridní systém, aby bylo dosaže-
no rychlé, silné akce lerace. Tento režim mění také vlastnosti ř ízení, přizpůsobuje
je pro jízdu, kde je požadována svižná
odezva, např. když jedete na silnicích s množstvím zatáček.
Když je zvolen režim Sport, rozsvítí se
indikátor režimu Sport.
3 Jízdní režim Eco
Pomáhá řidiči akcelerovat způsobem
šetrným k životnímu prostředí a snižuje spotřebu paliva pomocí zmírnění cha-
rakteristiky ovládání plynového pedálu
a řízením činnosti s ystému klimatizace (topení/ochlazování).
Když je zvolen jízdní režim Eco, rozsvítí
se indikátor jízdního režimu Eco.
4 Režim Custom
Umožňuje vám jízdu s funkcemi pohonu,
podvozku a systému k limatizace nasta- venými na vámi preferovaná nastavení.
Nastavení režimu Custom mohou být
změněna pouze v zobrazení přizpůso- bení jízdního režimu na multiinformač-
ním displeji. ( S.638)
Když je zvolen přizpůsobený režim, roz- svítí se indikátor režimu Custom.
5 Režim Sport S
Ovládá hybridní systém, aby bylo dosaže- no rychlé, silné akce lerace. Tento režim
je vhodný pro jízdu, kde je požadována
svižná odezva, např. když jedete na sil- nicích s množst vím zatáček.
Když je zvolen režim Sport S, rozsvítí se
indikátor režimu Sport S.
6 Režim Sport S+
Pomáhá zajišťovat výkon řízení a stabili-
tu při jízdě současným ovládáním řízení a odpružení navíc k Sport S. Je vhodný
pro sportovní jízdu.
Když je zvolen režim Sport S+, rozsvítí
se indikátor režimu Sport S+.
7 Režim Comfort
Ovládáním odpružení je dále zvýšen jízd-
ní komfort. Vhodný pro jízdu ve městě. Když je zvolen reži m Comfort, rozsvítí
se indikátor režimu Comfort.
Spínač volby jízdního
režimu
Mohou být zvoleny jízdní režimy,
které odpovídají jízdním podmín-
kám.
Volba jízdního režimu

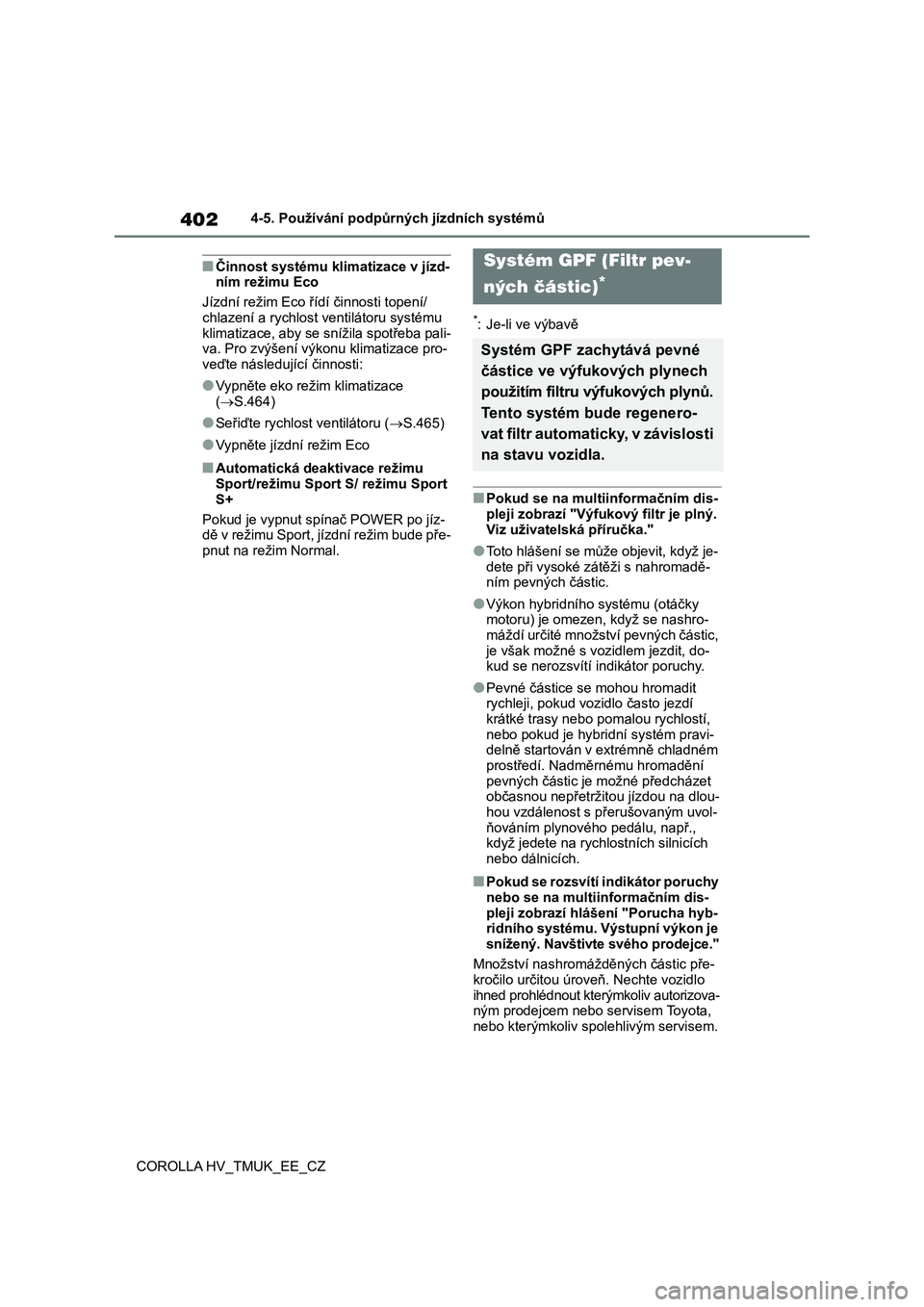

4024-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Činnost systému kl imatizace v jízd- ním režimu Eco
Jízdní režim Eco řídí činnosti topení/
chlazení a rychlost v entilátoru systému klimatizace, aby se snížila spotřeba pali-
va. Pro zvýšení výkonu klimatizace pro-
veďte následující činnosti:
●Vypněte eko reži m klimatizace
( S.464)
●Seřiďte rychlost ventilátoru (S.465)
●Vypněte jízdní režim Eco
■Automatická deaktivace režimu
Sport/režimu Sport S/ režimu Sport
S+
Pokud je vypnut sp ínač POWER po jíz-
dě v režimu Sport, jízdní režim bude pře-
pnut na režim Normal.
*: Je-li ve výbavě
■Pokud se na multiinformačním dis-
pleji zobrazí "Výfukový filtr je plný.
Viz uživatelská příručka."
●Toto hlášení se může objevit, když je-
dete při vysoké zát ěži s nahromadě- ním pevných částic.
●Výkon hybridního systému (otáčky motoru) je o mezen, když se nashro-
máždí určité množství pevných částic,
je však možné s vozidlem jezdit, do- kud se nerozsvítí i ndikátor poruchy.
●Pevné částice se mohou hromadit rychleji, pokud vo zidlo často jezdí
krátké trasy nebo pom alou rychlostí,
nebo pokud je hybridní systém pravi- delně startován v extrémně chladném
prostředí. Nadměrnému hromadění
pevných částic je možné předcházet občasnou nepřetržit ou jízdou na dlou-
hou vzdálenost s přerušovaným uvol-
ňováním plynového pedálu, např., když jedete na rychlo stních silnicích
nebo dálnicích.
■Pokud se rozsvítí indikátor poruchy
nebo se na multiinformačním dis- pleji zobrazí hlášení "Porucha hyb-
ridního systému. Výstupní výkon je
snížený. Navštivte svého prodejce."
Množství nashromážděných částic pře-
kročilo určitou úroveň. Nechte vozidlo
ihned prohlédnout kter ýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
Systém GPF (Filtr pev-
ných částic)*
Systém GPF zachytává pevné
částice ve výfukových plynech
použitím filtru výfukových plynů.
Tento systém bude regenero-
vat filtr automaticky, v závislosti
na stavu vozidla.

403
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
■ECB (Elektronicky řízený brz-
dový systém)
Elektronicky řízený brzdový systém
generuje brzdnou sílu odpovídající
ovládání brzd.
■ABS (Protiblokovací brzdový
systém)
Pomáhá předcházet zablokování
kol při prudkém zabrzdění nebo
když jsou použity brzdy při jízdě na
kluzkém povrchu vozovky.
■Brzdový asistent
Vytváří zvýšenou úroveň brzdné síly
poté, co je sešlápnut brzdový pedál,
když systém detekuje stav tzv. pa-
nického brzdění.
UPOZORNĚNÍ
■Abyste zabránili nesprávné čin-
nosti systému GPF
●Nepoužívejte jiné palivo, než je spe- cifikovaný typ
●Neupravujte výfukové potrubí
Asistenční jízdní sys-
témy
Následující systémy fungují
v reakci na různé jízdní podmín-
ky automaticky, aby zajistily
bezpečnost jízdy a výkon. Uvě-
domte si však, že tyto systémy
jsou pouze doplňkové a neměli
byste na ně při ovládání vozidla
přehnaně spoléhat.
Přehled asistenčních jízd-
ních systémů

4044-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Systém adaptivního variabilní-
ho odpružení (je-li ve výbavě)
Pomocí nezávisle o vládané tlumicí
síly tlumičů pro každé ze 4 kol podle
stavu vozovky a jízdních podmínek
tento systém zvyšuje jízdní komfort
při vynikající stabilitě vozidla, a za-
jišťuje dobré držení vozidla.
Tlumicí síla se mění také v závislosti
na zvoleném jízdním režimu.
( S.401)
■VSC (Řízení stability vozidla)
Pomáhá řidiči ovládat vozidlo při ná-
hlém smyku nebo zatočení na kluz-
kých površích vozovky.
■VSC+ (Řízení stability vozidla +)
Poskytuje integrované řízení systé-
mů ABS, TRC, VSC a EPS.
Pomáhá udržovat s měrovou stabili-
tu při smyku na kluzkých površích
vozovek pomocí ovládání výkonu ří-
zení.
■TRC (Protiprokluzový systém)
Pomáhá udržovat hn ací sílu a brání
prokluzování hnan ých kol při rozjez-
du vozidla nebo při zrychlování na
kluzkých vozovkách.
■Aktivní asistent zatáčení (ACA)
Pomáhá předcháze t driftování vozi-
dla na vnější stranu přibrzděním
vnitřního kola při pokusu o akcelera-
ci během zatáčení.
■Asistent rozjezdu do kopce
Pomáhá snížit popojetí vozidla do-
zadu při rozjezdu do kopce.
■EPS (Elektrický posilovač řízení)
Používá elektrický motor, aby snížil
velikost síly potřebné k otáčení vo-
lantem.
■Signalizace nouzového brzdění
Když jsou prudce po užity brzdy, va-
rovná světla automat icky blikají, aby
bylo varováno vozidlo za vámi.
■SCB (Brzdění při sekundární
kolizi) (je-li ve výbavě)
Když senzor SRS airbagu detekuje
kolizi a systém je v činnosti, auto-
maticky jsou ovládány brzdy a brz-
dová světla, aby se snížila rychlost
vozidla a tím se napomohlo snížení
možnosti dalšího poškození vlivem
sekundární kolize.
■Když jsou v činnos ti systémy TRC/
VSC/ABS
Indikátor prokluzu bude blikat, když jsou
v činnosti systémy TRC/VSC/ABS.

405
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
■Zrušení systému TRC
Pokud vozidlo uvízne v blátě, štěrku nebo sněhu, systém TRC může snížit
přenos hnací síly z hybridního systému
na kola. Stisknutí pro vypnutí sys-
tému vám může usnadnit rozhoupání
vozidla, abyste vo zidlo vyprostili.
Pro vypnutí systému TRC rychle stisk-
něte a uvolněte .
Na multiinformačním displeji se zobrazí "Ovládání trakc e je VYPNUTÉ".
Stiskněte znovu, abyste systém
opět zapnuli.
■Vypnutí obou systémů TRC a VSC
Pro vypnutí systé mů TRC a VSC stisk-
něte a držte déle než 3 sekundy,
když je vozidlo zastaveno.
Indikátor vypnutí VSC se rozsvítí a na
multiinformačním displeji se zobrazí
"Ovládání trakc e je VYPNUTÉ".*
Stiskněte znovu, abyste systém
opět zapnuli.*: U vozidel s PCS (Předkolizní systém)
se zruší také PCS (je dostupné pouze předkolizní varování). Výstražná kont-
rolka PCS se rozsví tí a na multiinfor-
mačním displeji se zobrazí hlášení. ( S.300)
■Když je na multiinformačním dis-
pleji zobrazeno hlášení ukazující,
že TRC byl vypnut, i když nebyl
stisknut
TRC je dočasně deaktivován. Pokud se
informace stále zobrazuje, kontaktujte kteréhokoliv autor izovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
■Provozní podmínky asistenta roz- jezdu do kopce
Když jsou splněny čtyři následující pod-
mínky, asistent rozjezdu do kopce bude
fungovat:
●Řadicí páka je v poloze jiné než P nebo N (když se rozjíždíte dopředu
nebo dozadu do kopce).
●Vozidlo je zastaveno
●Plynový pedál není sešlápnutý
●Parkovací brzda není zabrzděna
■Automatický systém zrušení asis-
tenta rozjezdu do kopce
Asistent rozjezdu do kopce se vypne v některé z následujících situací:
●Řadicí páka je přesunuta do P nebo N.
●Plynový pedál je sešlápnutý
●Parkovací brzda je zabrzděna
●Uplynuly maximálně 2 sekundy po
uvolnění brzdového pedálu.
■Zvuky a vibrace způsobené systé-
my ABS, brzdového asistenta, VSC, TRC a asistenta rozjezdu do kopce
●Když je opakovaně sešlapován brzdový
pedál, může být při startování hybrid-
ního systému nebo krátce po rozjezdu vozidla slyšet zvuk z motorového pro-
storu. Tento zvuk nesignalizuje poru-
chu některého z těchto systémů.
●Kterákoliv z následujících situací
může nastat, když jsou výše uvedené systémy v činnosti. Žádná z nich ne-
signalizuje poruchu.
• Můžete pocítit vibrace karoserie vozi- dla a volantu.
• Můžete také slyše t zvuk elektromoto-
ru poté, co bylo vozidlo zastaveno.

4064-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Provozní zvuk ECB
V následujících případech je slyšet pro-
vozní zvuk ECB, ale nesignalizuje to, že
nastala porucha.
●Provozní zvuk vycházející z motoro-
vého prostoru, když je ovládán brzdo-
vý pedál.
●Zvuk elektromotoru brzdového systé-
mu vycházející z přední části vozidla,
když jsou otevřeny dveře řidiče.
●Provozní zvuk vycházející z motoro-
vého prostoru, když uplynuly jedna
nebo dvě minuty poté, co byl vypnut
hybridní systém.
■Provozní zvuky a vibrace aktivního
asistenta zatáčení
Když je aktivní asistent zatáčení v čin-
nosti, mohou z brzdového systému vy-
cházet zvuky a vibrace, ale není to
porucha.
■Zvuk činnosti EPS
Když se otáčí volantem, může být slyšet
zvuk elektromotoru (bzučení). To nezna-
mená poruchu.
■Automatická reaktivace systémů
TRC a VSC
Po vypnutí systémů TRC a VSC budou
tyto systémy automaticky znovu zapnuty
v následujících situacích:
●Když je spínač POWER vypnut
●Pokud je vypnutý pouze systém TRC,
TRC bude zapnut, když se zvýší rych-
lost vozidla.
Pokud jsou vypnuty oba systémy TRC
a VSC, k automatickému opětovnému
zapnutí nedojde, když se rychlost vo-
zidla zvýší.
■Provozní podmínky ACA (Aktivní
asistent zatáčení)
Systém je funkční, když dojde k násle-
dujícímu.
●TRC/VSC může fungovat
●Řidič se pokouší akcelerovat během
zatáčení
●Systém detekuje, že vozidlo driftuje
na vnější stranu
●Brzdový pedál je uvolněn
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se
zabránilo přehřátí systému, když se po
delší dobu často manévruje s volantem.
Důsledkem toho je těžší ovládání volan-
tu. Pokud toto nastane, zdržte se nad-
měrného otáčení volantem nebo vozidlo
zastavte a vypněte hybridní systém.
Systém EPS by se měl vrátit do normálu
během 10 minut.
■Provozní podmínky signalizace
nouzového brzdění
Když jsou splněny následující podmínky,
signalizace nouzového brzdění bude
fungovat:
●Jsou vypnuta varovná světla
●Aktuální rychlost vozidla je vyšší než
55 km/h
●Systém vyhodnotí, podle zpomalení
vozidla, že se jedná o prudké zabrz-
dění.
■Automatický systém zrušení signa-
lizace nouzového brzdění
Signalizace nouzového brzdění bude
zrušena v některé z následujících situací:
●Jsou zapnuta varovná světla.
●Systém vyhodnotí, podle zpomalení
vozidla, že se nejedná o prudké za-
brzdění.
■Provozní podmínky SCB (Brzdění
při sekundární kolizi) (je-li ve vý-
bavě)
Systém funguje, když senzor SRS airba-
gu detekuje kolizi, když se vozidlo pohy-
buje.
Systém však nefunguje v některé z ná-
sledujících situací.
●Rychlost vozidla je nižší než 10 km/h.
●Součásti jsou poškozeny
